Обычный и нужный преобразователь позволяет применять трех-фазные движки в бытовой сети без утраты мощности, также дает ряд преимуществ в плане удобства и управления.
Интеренет-магазин Banggood предложил увлекательный трехфазный преобразователь ценой 5300 руб.
Variable Frequency Inverter (VFD), либо частотный преобразователь (ЧП), — это особый преобразователь напряжения с цифровым управлением, который позволяет «на лету» изменять величину напряжения, частоту, также управлять выходом. Такие устройства применяют в индустрии в качестве «драйверов» для электродвигателей.
Характеристики моей модели:
Номинальная мощность: 2.2KW (заявлено 8.0KVA/3HP)
Питание: AC 220V 50HZ/60HZ 1 фаза
Выход: 3 фазы 380/220V до 400HZ
Управление: с панели, наружное аналоговое/цифровое (RS485)
Избранная модель представляет собой очень экономный частотный преобразователи и подходит для тех случаев, когда необходимо из однофазовой сети выполнить трех-фазную, подключить асинхронный трехфазный мотор, также для управления движком. Снутри установлен мощнейший PWM-управляемый преобразователь.
Подобные преобразователи фактически все одинаковы, отличаются, в главном, мощностью выхода.
Из принципиальных особенностей выделю модели, которые работают от однофазовой сети. Обычно это модели до 4.0 кВт (сильнее уже для трехфазной сети). Устройства имеют панель для управления, силовые клеммы и контакты управления.
На панель вынесена кнопка реверса (FWD/REV) для случаев, когда необходимо стремительно поменять направление вращения мотора, потенциометр конфигурации значений (по дефлоту — обороты мотора). Кнопки старт-стоп работы, также кнопки для программирования характеристик.
Целью было собрать универсальный блок для замены пускового фазосдвигающего конденсатора, который применяется для пуска трехфазных движков. Фазосдвигающие конденсаторы — обычной, но не самый действенный метод для пуска мотора. При остановке необходимо всегда переключать конденсатор, пропадает определенная часть мощности, ну и в целом это не комфортно.
Практически за 40 минут родилась вот такая коробка — универсальный пусковой блок для деревообрабатывающих станков на базе недорогого китайского преобразователя.
Пару вилка-розетка оказалось проще отыскать по месту. Это промышленные IEK вилки типа CCИ-014 (либо подобные), и розетка к ним. Вилки инсталлируются на имеющееся оборудование (к примеру, д/о станки), а розетка — на блок с частотным преобразователем. Таким макаром достигается универсальность применения 1-го преобразователя для целого парка оборудования.
Параллельно обслужил механику старенькых станков. Движки — обычные, трехфазные, 2-3 кВт. Однофазовый мотор на 1 кВт обходится приблизительно в такие же средства, а вот мощности приметно не хватает. Подключение прямое — три фазы на вилку. Все управление сосредоточено в блоке. Ранее на каждом станке стояло по пусковому конденсатору (различные номиналы, различные мощности, разные препядствия).

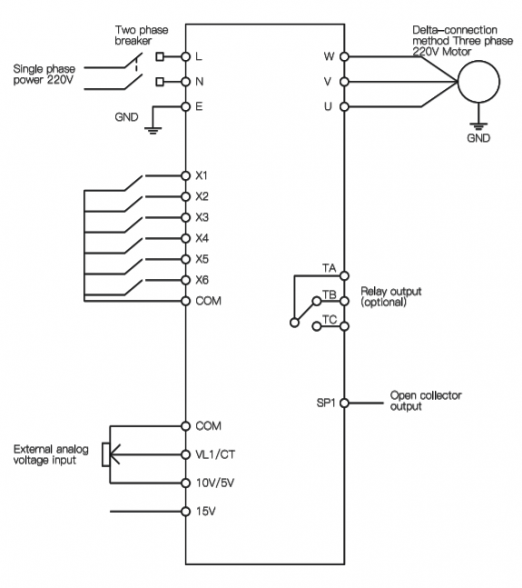

Схема подключения:
- Силовой вход 1 фаза L-N (можно без заземления, можно с заземлением. можно установить защитный автомат).
- Силовой выход 3 фазы WVU, которые подключаются к розетке, подключение аналогично подключению движков (W — 1й контакт, V — 2й контакт, U — 3й контакт). Если при запуске направление вращения отличается от подходящего, то следует либо переключить контакты в вилке, либо применять «REV» реверс на пульте.
Можно настроить хоть какое напряжение до 380В и частоту до 400Гц.
Не непременно подавать 50Гц на мотор.
Нет ничего ужасного с настройкой схожих устройств. Обычно, все аннотации в доступе (см. ссылки понизу), в базисных параметрах разобраться легко. Непосредственно, для этой модели довольно выставить 1-ые два главных параметра: «Р0» рабочее напряжение (220 В либо 380 В) и «Р1» рабочую частоту (50 Гц). Все другое можно оставлять как есть. Регулировка оборотов (скорости вращения) по дефлоту доступна прямо с панели потенциометром.
Если используете наружное управление клавишами (Х4… Х6 на панели), то необходимо в параметре «Р11» поменять значение на «2» («0» — управление с пульта, «1» удаленное управление по RS485).
Если нужна более детальная настройка, другими словами смысл воплотить наружное управление ЧП — это кнопки, аналоговое либо цифровое управление.
Что касается управления оборотами мотора (естественно, определенные опции зависят от применяемого типа мотора), то я предпочел бросить подстройку оборотов с панели ЧП. Для этого проверяем/устанавливаем в меню «Р10» параметр «1» (управление потенциометром с панели). Соответственно, если используете наружный потенциометр, то следует выставить «2». Управление в цифровом виде «3».
Таким макаром был восстановлен строгально-рейсмусовый станок. Замена мотора прибавила нужной мощности.
Также распиловочный циркулярный станок. Система подключения одинакова для всех (отличаются мощности применяемых движков, но для частотного преобразователя это не принципиально).
Что понравилось:
— быстрота подключения и опции. Если не считать приведение в порядок механики станков, то на сборку коробки с ЧП ушло 40 минут (из них половина на обжимку проводов, а половина — на проверку характеристик ЧП).
— функциональность. Есть плавный запуск, реверс, регулировка оборотов и т.п.
— универсальность. Реально можно подключить все станки/движки дома, в том числе насосы и вентиляторы. Под каждый можно подобрать настройку.
— удобство. Можно воплотить наружное аналоговое либо цифровое управление, в том числе удаленное.
— дешевизна. У нас можно отыскать ЧП на 2….4 кВт приблизительно за 10-12 тыс рублей (новый). Б/у можно отыскать, но подавляющее большая часть б/у частотников — снятые с производства трехфазные модели. А мне необходимо было конкретно под однофазовую бытовую сеть.
— высочайший КПД. В отличие от фазосдвигающего конденсатора, здесь не пропадает мощность при запуске и работе.
Еще отмечу, что в таковой связке (мотор 2 кВт) не нагревается ни частотник, ни сам мотор.
Работает в таком виде уже довольно длительно, были опаски за качество китайских девайсов, но «полет нормальный».
Если у вас суровые задачи, то можно подключить данный ЧП по Modbus/RS485 и управлять от контроллера. Частотник, в том числе, умеет управлять при помощи встроенного PID-регулятора, что подойдет для применения его в связке с насосом.
Удобство работы повысилось в разы. Очень комфортно для модернизации деревообрабатывающих станков для домашнего применения.
Как получить три фазы из одной
Всем привет! Сейчас я покажу как получить из обыкновенной однофазовой сети 220 В — трехфазную, при этом без особенных издержек. Но поначалу расскажу о собственной дилемме предыдущей поиску подобного решения.
У меня имелась русская мощная настольная циркулярная пила (2 кВт), которая подключалась к трехфазной сети. Мои пробы запитать ее от однофазовой сети, как это обычно принято, не представлялось вероятным: была мощная просадка мощности, грелись пусковые конденсаторы, нагревался сам мотор.
Благо в свое время я издержал подабающее время на поиск решения в вебе. Где я натолкнулся на одно видео, где один юноша сделал типичный расщепитель с помощью массивного электромотора. Дальше он пустил по периметру собственного гаража эту трехфазную сеть и подключил к ней все другие приборы требующий трехфазного напряжения. До работ, приходил в гараж, запускал раздающий мотор и до ухода он работал. В принципе, решение мне понравилось.
Решил повторить и выполнить свой расщепитель. В роли мотора взял старенькый русский на 3,5 кВт мощности, с обмотками включенными звездой.
Схема

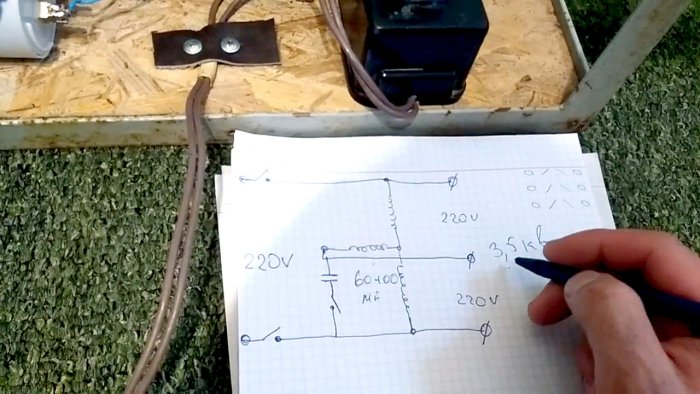

Вся схема состоит всего из нескольких частей: общий сетевой выключатель, кнопка для пуска, конденсатор на 100 мкФ и фактически массивного мотора.
Как все работает? Поначалу подаем однофазовое питание на раздающий мотор, пусковой кнопкой подключаем конденсатор, тем запуская его. Как мотор раскрутился до подходящих оборотов, конденсатор можно выключить. Сейчас можно подключить к выходу расщепителя фаз нагрузку, в моем случае настольную циркулярку и ещё несколько трехфазных нагрузок.

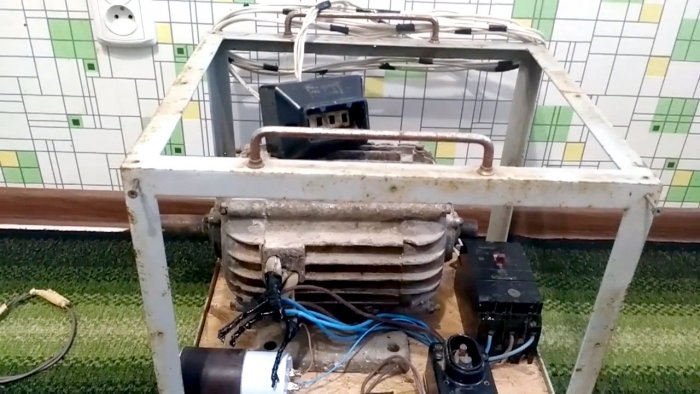

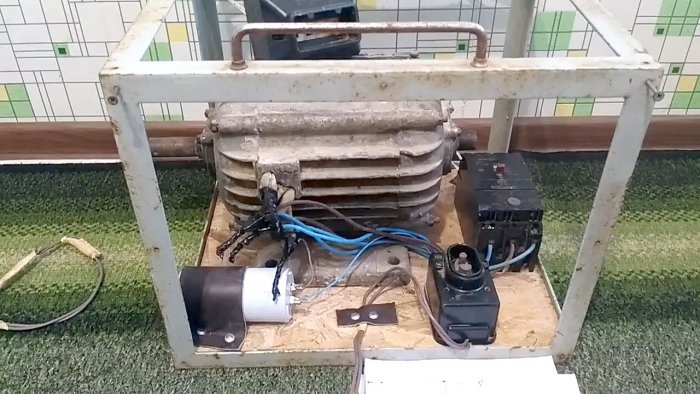

Корпус устройства — рама выполнен из Г-образных уголков, все оборудование закреплено на кусочек листа OSB. Сверху переделаны ручки для переноски всей конструкции, а на выход присоединенная трехвыводная розетка.
После подключения пилы через такое устройство вышло существенное улучшение в работе, ничего не нагревается, мощности полностью хватает и не только лишь на пилу. Ничего не рычит, не гудит, как это было ранее.
Только лучше брать раздающий мотор сильнее потребителей хотя бы на 1 кВт, тогда не будет приметно особенной просадки мощности при резкой нагрузке.
Кто бы что не рассказывал про не незапятнанный синус либо это ничего не даст, советую их не слушать. Синус напряжения незапятнанный и разбитый ровно на 120 градусов, в итоге присоединенная техника получает высококачественного напряжение, ввиду чего и не нагревается.
2-ая половина читателей которые будут гласить по 21-век и огромное наличие частотных преобразователей трехфазного напряжения могу сказать, что мой выход в разы дешевле, так как старенькый мотор достаточно легко отыскать. Можно взять даже негожий для нагрузки, со слабенькими и практически разбитыми подшипниками.
Мой расщепитель фаз в холостом режиме потребляет не настолько много: 200 — 400 Вт кое-где, мощность присоединенных инструментов растет в разы, по сопоставлению с обыкновенной схемой подключения через пусковые конденсаторы.
В заключении желаю доказать свой выбор данного решения: надежность, неописуемая простота, маленькие издержки, высочайшая мощность.

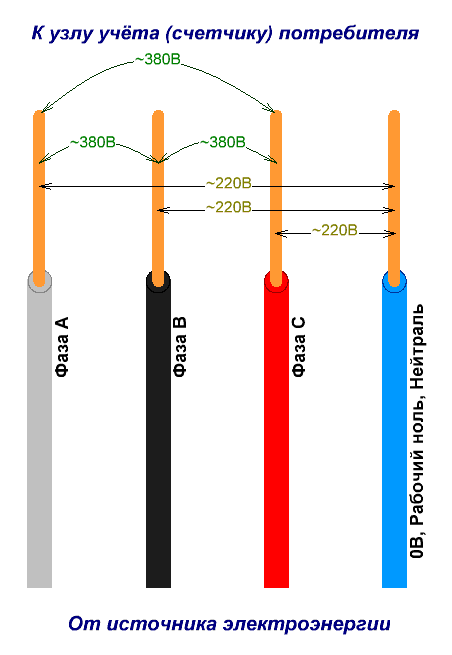

Из 3 фаз в 1 фазу
