Неисправности технических устройств случаются, обычно, в самый неподходящий момент. Не являются исключением и поломки сетевых соединений. Имея под рукою запасные коннекторы и особый инструмент можно просто и стремительно убрать неисправность, соблюдая нехитрые правила.
Сетевой кабель – многожильный. Обычно, для сотворения сетевой инфраструктуры применяются кабели на 4 пары проводников. Любая пара проводов маркируется определённым цветом изоляции. Верный порядок следования проводников в каналах коннектора RJ45 является неотклонимым условием для корректного подключения к сети.
Понятие и предназначение распиновки
Распиновка (либо цоколёвка) – это чертёж либо таблица, описывающая выводы электрических соединений в электронной технике, созданная для сборки либо ремонта таких устройств.
Не зная правильной последовательности подсоединения проводников в коннектор просто допустить ошибку, которая сделает неосуществимым коммутацию оборудования.

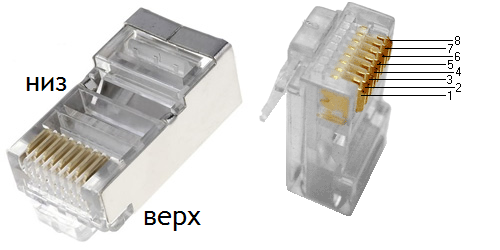

Нумеруются контакты коннектора RJ45 с 1 по 8 в обыкновенном порядке – слева вправо, если держать коннектор развёрнутым контактными площадками к для себя, отверстием для кабеля вниз.
Ради сокращенности, примем следующие обозначения цветов изоляции проводников:
- БЗ – бело-зелёный.
- БК – бело-коричневый.
- БО – бело-оранжевый.
- БС – бело-синий.
- З – зелёный.
- К – карий.
- О – оранжевый.
- С – синий.
Порядок и правила коммутации электронных устройств в жилых помещениях регламентирует интернациональный эталон EIA/TIA-568, который подразумевает подключение прямым и перекрёстным методом, по двум типам.

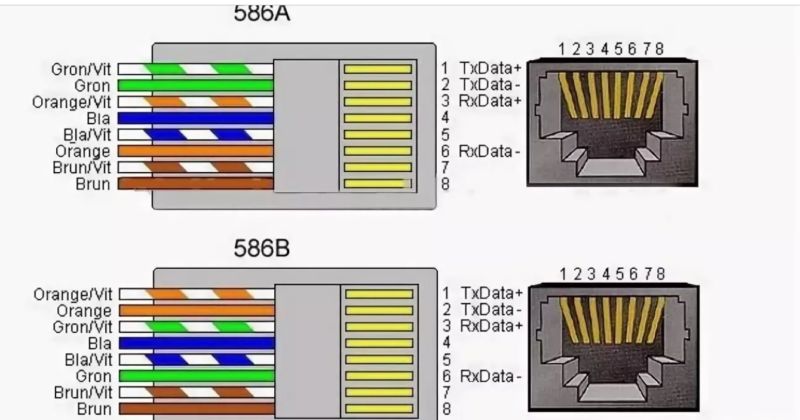

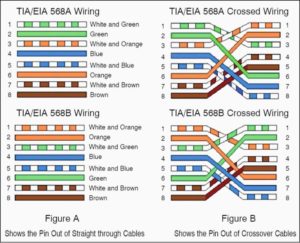

Порядок следования проводников, определён эталоном EIA/TIA-568А: БЗ-З-БО-С-БС-О-БК-К.

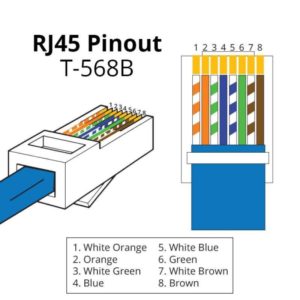

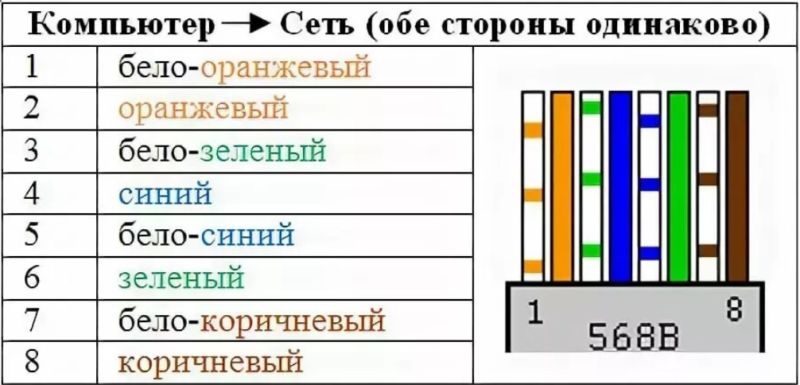

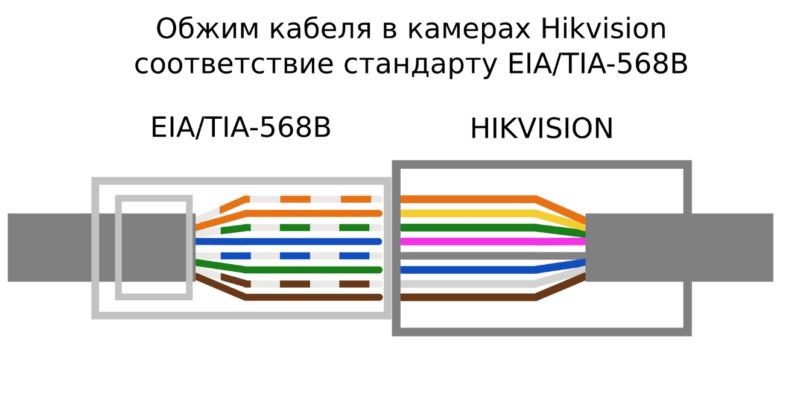

Порядок следования проводников по эталону EIA/TIA-568B: БО-О-БЗ-С-БС-З-БК-К.
В Рф более обширное распространение получила схема подключения по типу «В», в США и Европе, напротив, более обширно распространено подключение по типу «А».

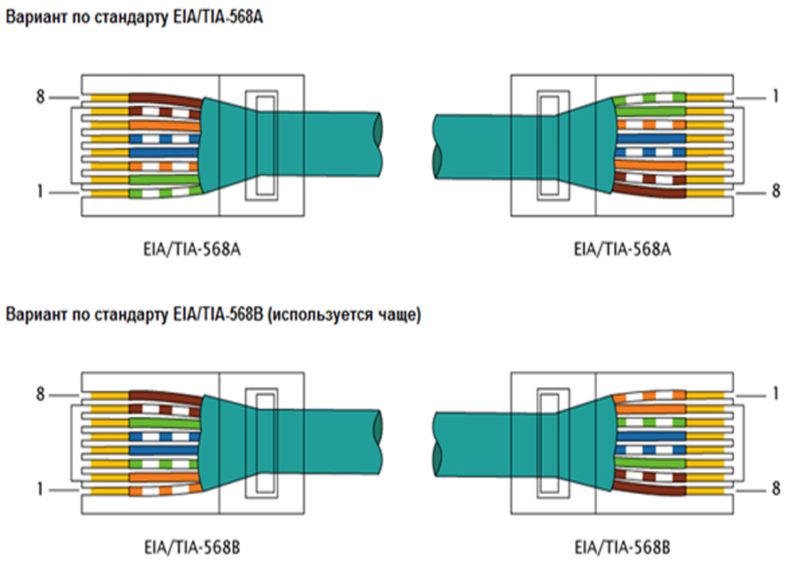

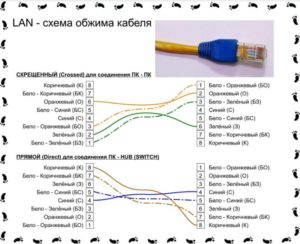

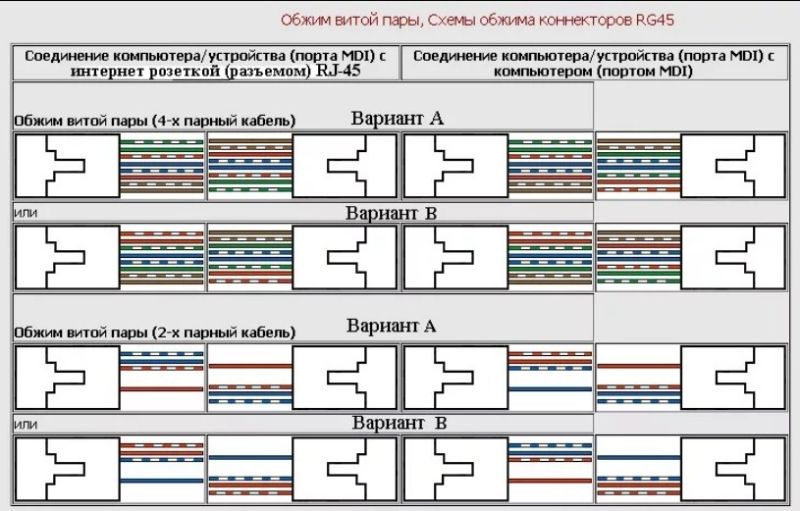

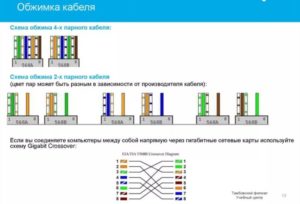

Схема распиновки RJ45 по цветам
Для передачи информационных сигналов используются кабели с восемью и 4-мя жилами. В сетях со скоростью передачи данных до 100 Мбит/сек экономически оправдано использование четырёхжильного кабеля, так как конкретно столько проводников будут задействованы, независимо от вида кабеля: два проводника для передачи данных и два – для приёма.
Как уже упоминалось ранее, провода в сетевом кабеле имеют разный цвет изоляции. Дабы соблюсти верный порядок подключения проводников коннекторы изготавливают из вполне прозрачного пластика.
Порядок установки проводников в коннектор разнится, зависимо от вида коммутируемых устройств.
Провода для Веба
Для соединения компьютера и хаба при помощи восьмижильного кабеля применяется следующий порядок подключения проводников к коннектору RJ45: БО-О-БЗ-С-БС-З-БК-К.
Таковой вариант является более распространённым.
Витая пара
При разработке подключения при помощи четырёхжильного кабеля применяется та же схема подключения, что и для подключения компьютера к вебу, только зелёный проводник заменяется синим.
Схема подключения смотрится следующим образом: БО-О-БС-Пусто-Пусто-С-Пусто-Пусто.
Компьютер-компьютер

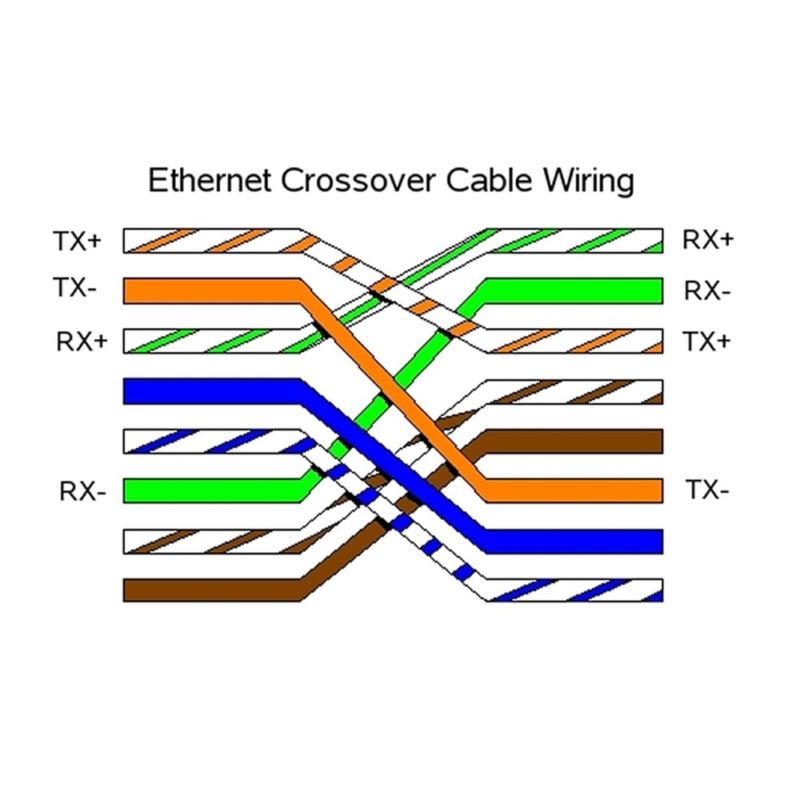

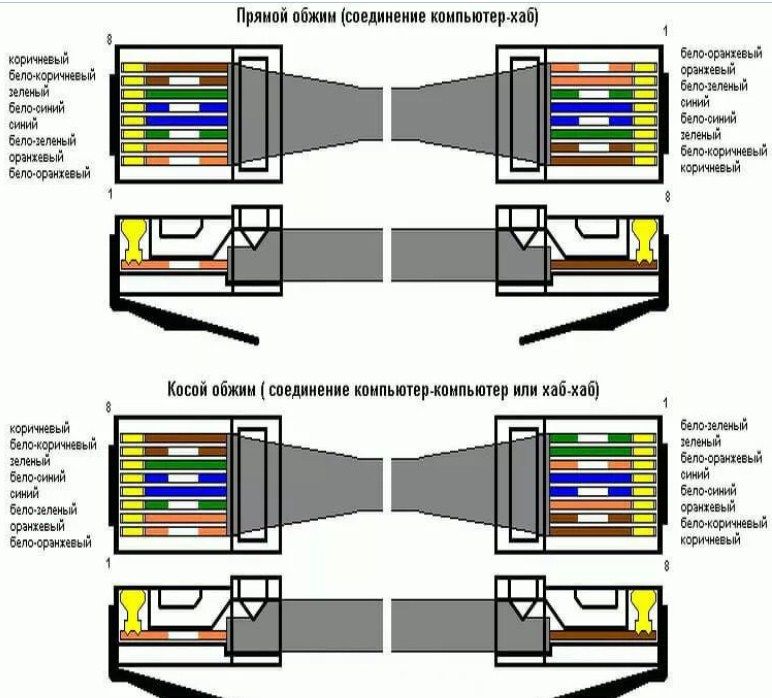

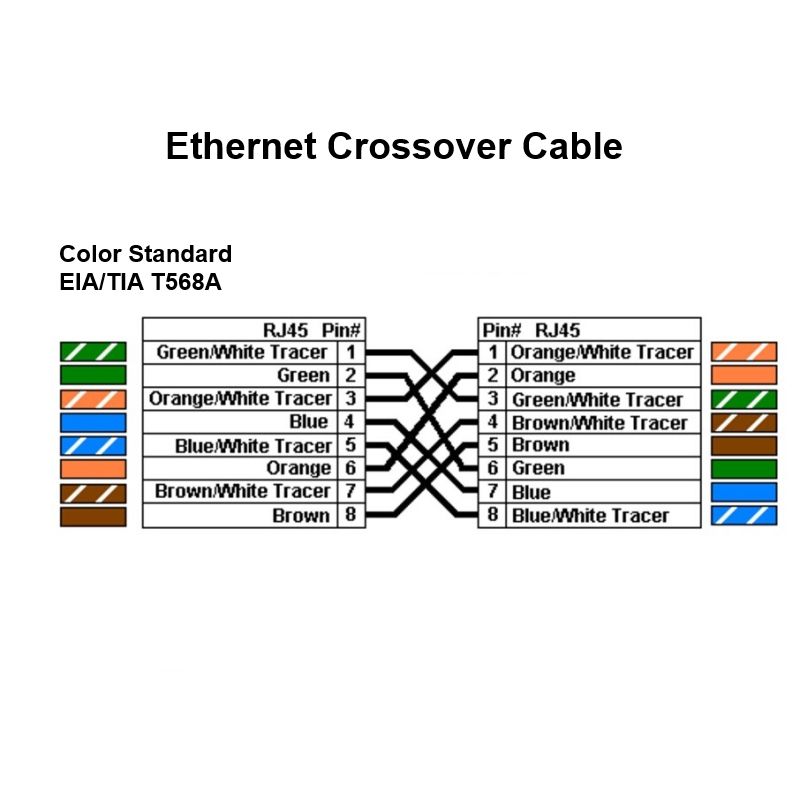

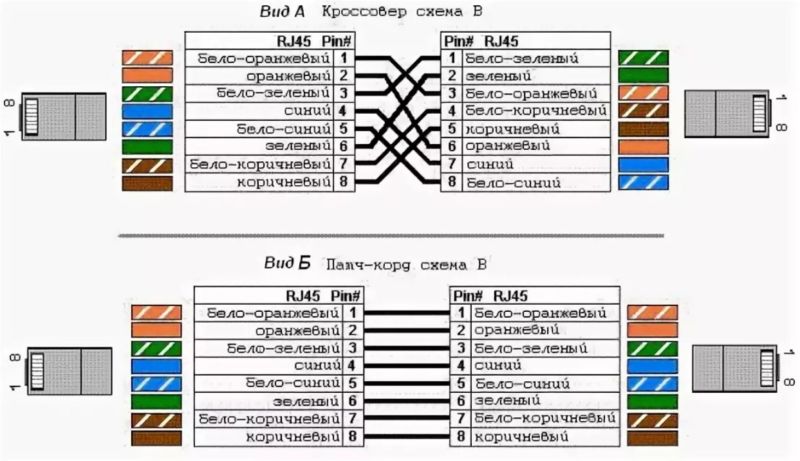

Для сотворения локальной вычислительной сети из 2-ух компов, в какой отсутствует иная сетевая инфраструктура, предусмотрена особая схема подключения, при применении которой различные концы провода связи имеют различный порядок следования проводников:
- 1-ый коннектор подключается по схеме: БЗ-З-БО-С-БС-О-БК-К.
- 2-ой коннектор подключается по схеме: БО-О-БЗ-БК-К-З-С-БС.
Если для соединения компов применяется кабель с 4-мя жилами, то схема подключения не меняется. Для передачи сигнала применяются только оранжевая и зелёная пары.

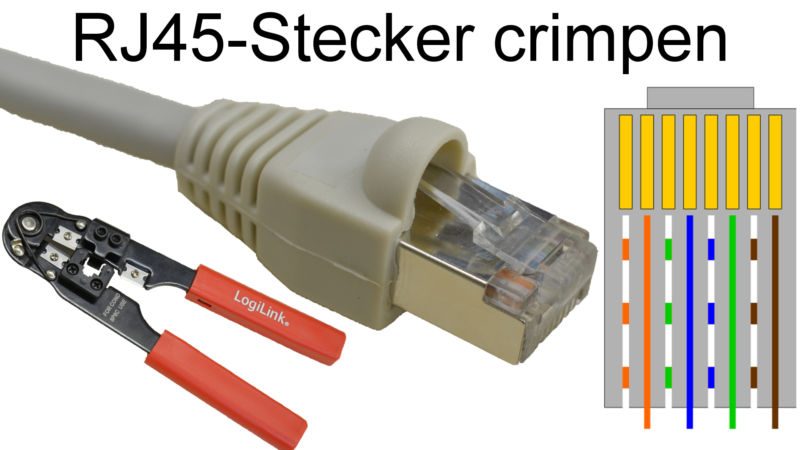

Как верно обжать кабель RJ45
Дабы произвести верный обжим сетевого кабеля коннектором RJ45, пригодится ряд особых инструментов:

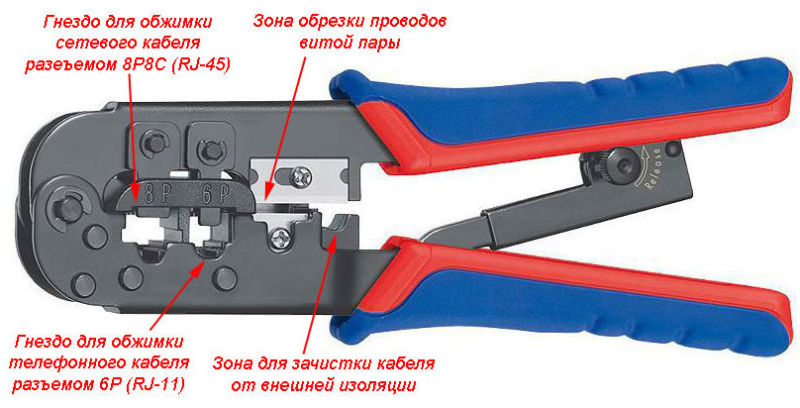

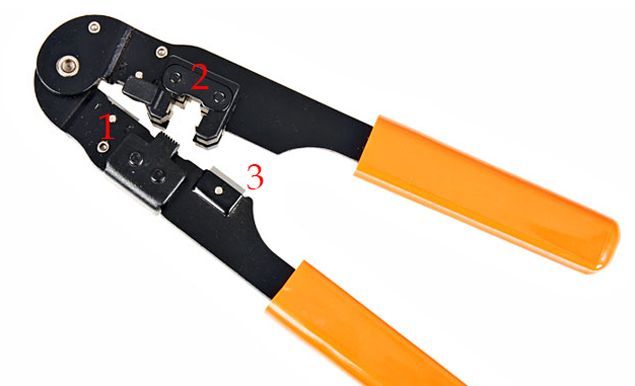

- кримпер – универсальные обжимные клещи RJ45, RJ11, RJ12;
- стриппер – кусачки для снятия изоляции с кабеля и проводников;
- кабельный диагностический тестер.
Некоторые модели кримперов владеют функционалом стриппера.
Из материалов пригодится:
- отрезок витой пары, длиной менее 100 метров;
- два коннектора RJ45.
Дабы не спутать в процессе работы порядок следования проводников стоит за ранее избрать, отыскать и распечатать схему распиновки.
Имея под рукою инструменты и нужные материалы можно приступать к работе.

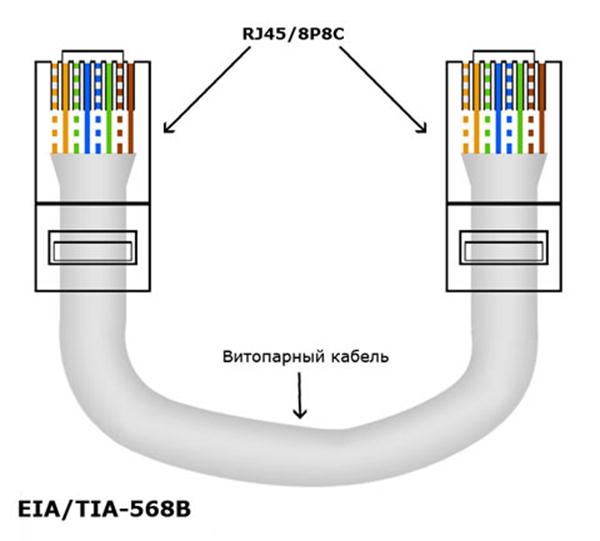

Дабы из кабеля и 2-ух коннекторов сделать патч-корд, следует:
- Произвести расчёт требуемой длины кабеля для выполнения соединения и отрезать нужный кусочек при помощи кусачек.
- Удалить изоляционный слой сетевого кабеля на расстояние 2-4 сантиметра с обоих его концов.
- Раскрутить все пары проводников и расположить их в последовательности, обозначенной в избранной схеме распиновки.
- Выровнять проводники. Расположить кримпер либо кусачки строго перпендикулярно кабельной оси и срезать 1-1,5 сантиметра проводов от их края.

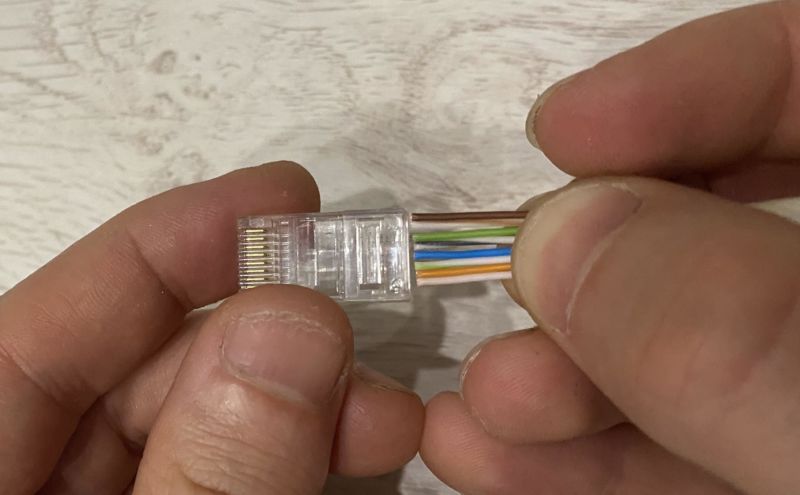

- Воткнуть проводники в коннектор и продвинуть их вовнутрь до упора.
- Воткнуть кабель с коннектором в гнездо кримпера, маркированное отметкой «8P». Сжать ручки кримпера до щелчка.
- Проверить крепкость соединения, оценив плотность установки коннектора на проводник без приложения лишних усилий.
- Если в наличии есть тестер, то соединения следует протестировать. Если на приборе последовательно загораются зелёные светодиоды – всё исправно. Если устройство издаёт звуковые сигналы и индикатора сияют красным цветом – кабель придётся обжать поновой.
Перед выполнением «чистовой» работы рекомендуется потренироваться в установке коннекторов на сетевой кабель, тем паче, что коннекторы просто отыскать в торговой сети по очень доступной стоимости (от 5 рублей за штуку).
Если под рукою нет специального инструмента для обжима, возможно обойтись средствами находящимися под рукой и обжать кабель при помощи биты для отвёртки с шириной лезвия менее 0,55 мм и маленького молотка или плоскогубцев.
После того как проводники установлены в коннектор, следует углубить контактные ламели коннектора в проводники, просто постукивая молотком либо плоскогубцами по бите, приставленной к ламели. Следует соблюдать осторожность, дабы не разрушить изолирующие бортики – это может привести к невозможности контакта коннектора RJ45 с соответственной розеткой.
Если проблема всё же произошла, следует при помощи канцелярского ножика аккуратненько срезать повреждённые части корпуса коннектора, мешающие соединению.
Навык работы с сетевыми соединениями понадобится, к примеру, при переезде на новое место проживания, не оборудованное сетевой инфраструктурой; поможет в кратчайшие сроки без помощи других вернуть работу сетевых устройств, не прибегая к вызову монтёра, сэкономив время и средства.
Изготовляем шнуры для роутера
Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, как всё в реальности просто. Согласно эталону, есть два варианта обжима кабеля, но на данный момент применяется только один (самый обычной). А для сетей, работающих по эталону «100Мбит/с» (100Base-T), вообщем можно обжимать не 8 проводов, а 4. Примеры представлены на картинах, и заморочек с осознанием появиться не должно.
Было сказано, что существует два различных эталона, другими словами два способа обжима сетевых шнуров. На данный момент животрепещущим является какой-то из них, который именуется «прямым». А кабель, соответственный этому эталону, именуется «патч-корд» (ещё бывает «кроссовер», но таковой вариант мы не рассматриваем). Название гласит само за себя, прямой – это «простой» либо «обычный», где правый и левый штекер обжаты идиентично:

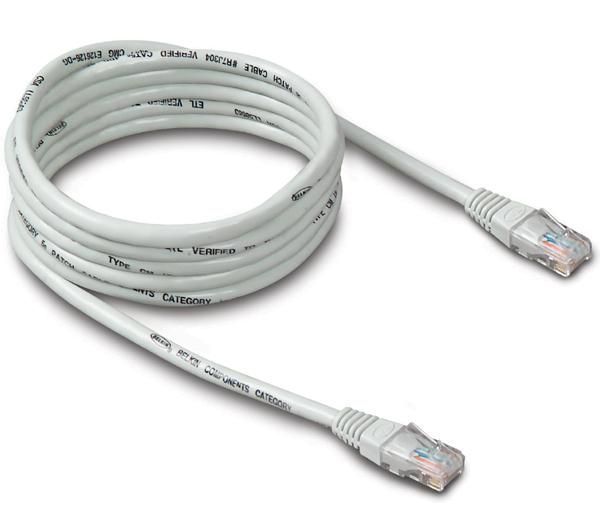

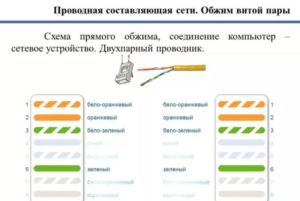

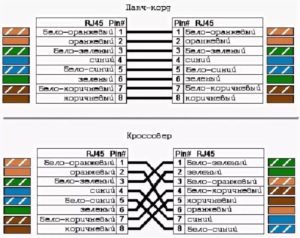

Прямой способ обжима, патч-корд
Заметим, что цвет изоляции роли не играет – довольно, дабы последовательность на первом и на втором штекере не отличалась.
Обычные ошибки, допускаемые монтажниками

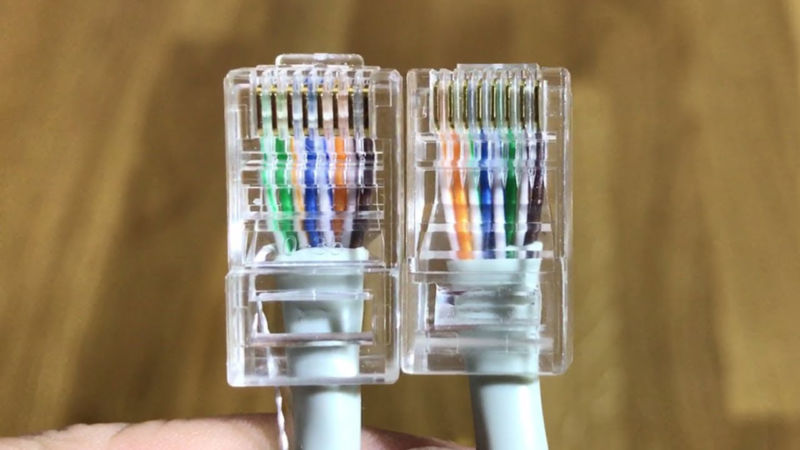

Давайте поглядим, как верно обжатый штекер LAN-кабеля смотрится поблизости:

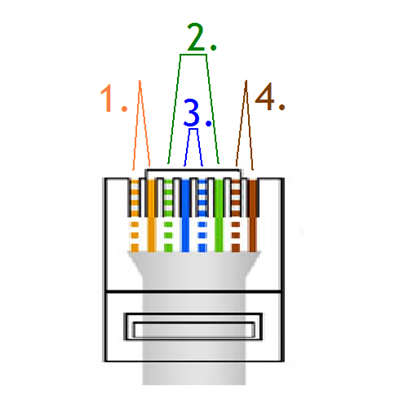

Распиновка разъёма кабеля «патч-корд»
Тут все провода разбиты по парам (1-ая – четвёртая), аналогично будет смотреться и ответный штекер. Какого цвета в итоге окажутся провода первой пары, 2-ой и т.д. – это не принципиально, если речь идёт об отдельном кабеле. Главное, дабы на 2-ух штекерах все пары шли в одинаковом порядке. Нельзя поменять порядок следования и снутри каждой из пар.

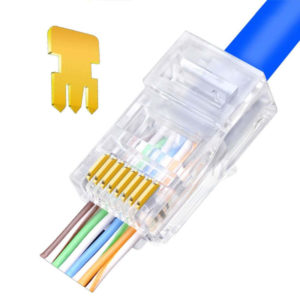

Хоть какой патч-корд содержит в себе три детали: сетевой шнур, 1-ый и 2-ой штекер. Покупая пластмассовые разъёмы, другими словами штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

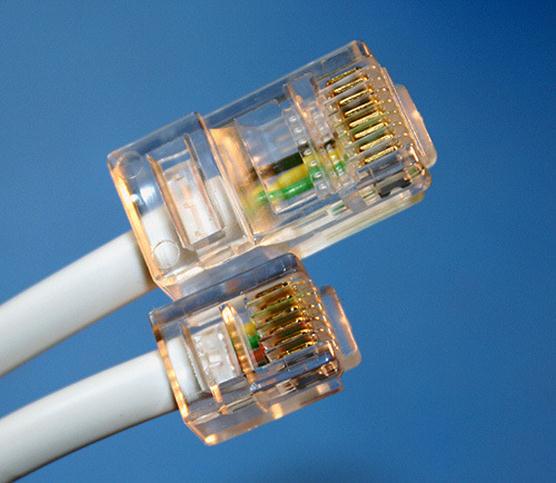

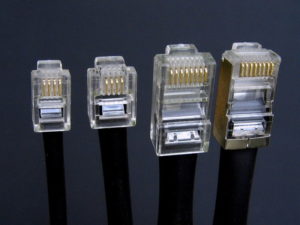

Разъём RJ-45 и «телефонный»
Эталоном RJ-45 предвидено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Снаружи эти разъёмы очень похожи.
Делим число проводов напополам

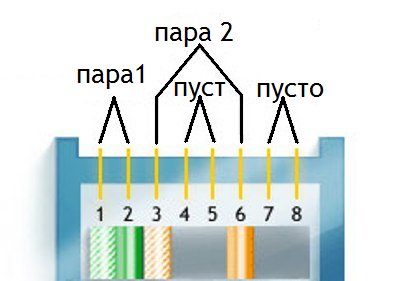

Всё, что рассмотрено выше, имеет отношение к эталону «1 Гбит/с» (1000Base-T). Если Для вас нужна 100-мегабитная локальная сеть, смело сможете обжимать 4 провода заместо восьми. Применяется 1-ая и 2-ая пара:

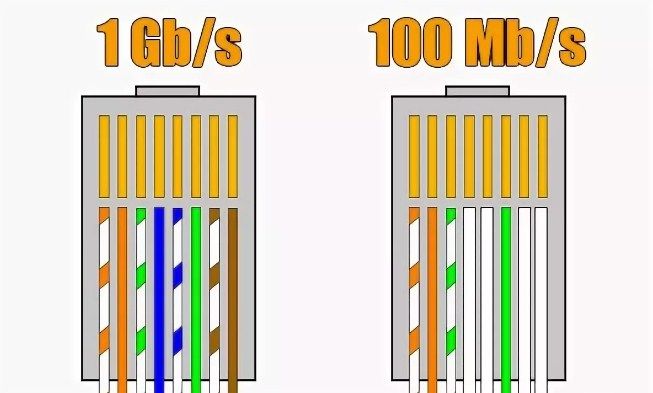

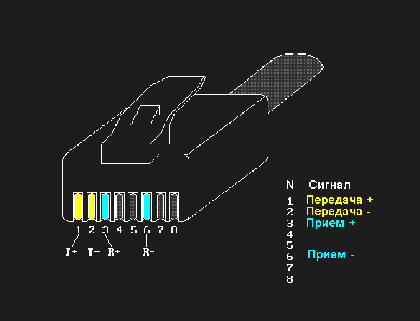

Распиновка разъёма «100 Мбит/с»

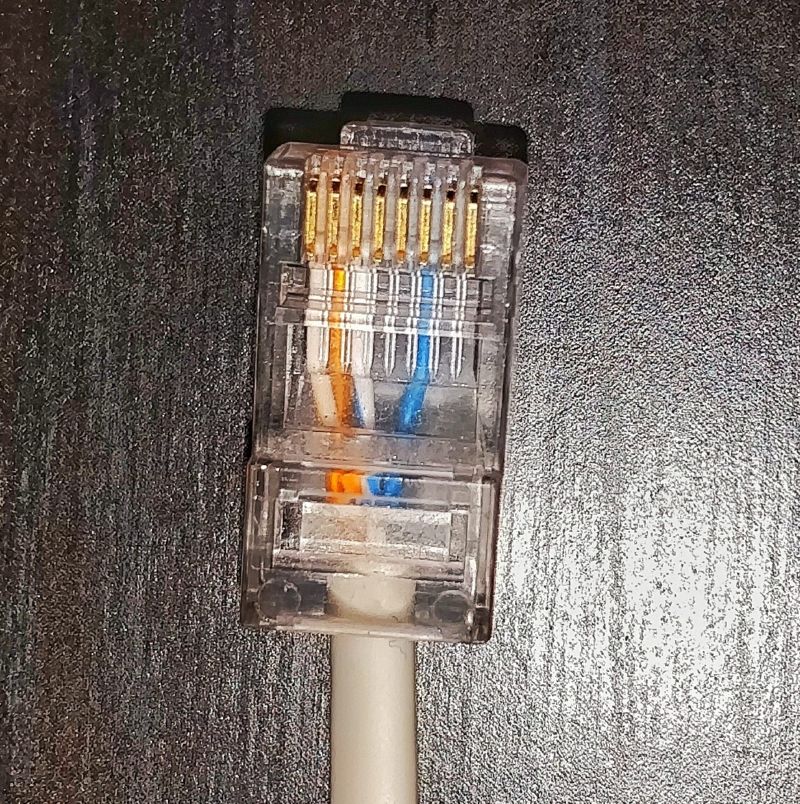

Оба штекера при взоре снизу должны смотреться идиентично – как на рисунке. Фактически, мы только исключили 4 «лишних» проводника, но больше по сопоставлению с патч-кордом «1 Гбит/с» ничего не изменяется.
Советы по изготовлению кабеля

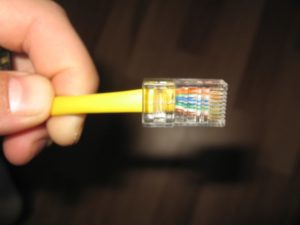

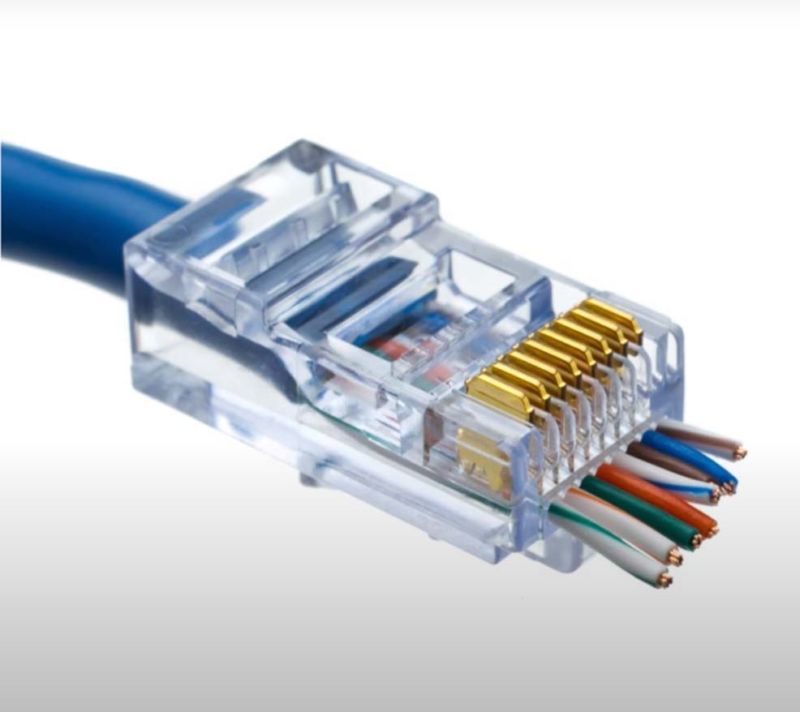

Разъём RJ-45 вживую смотрится так:
Штекер RJ-45 с контактами
Если разъём расположить верхней стороной к для себя (а нижней к столу), а потом контакты навести ввысь, то нумерация проводов будет идти слева вправо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны смотреться так:
Это – патч-корд 100Base-T
Видите, как всё просто?

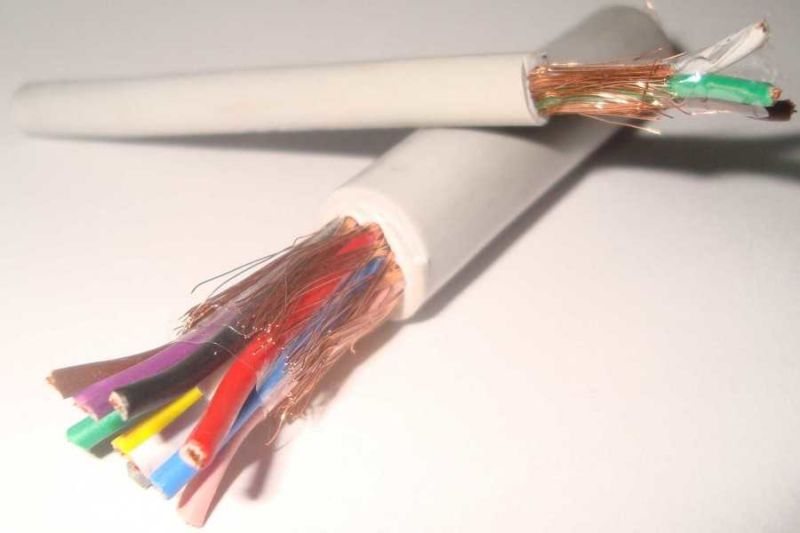

Сейчас побеседуем о том, что лучше применять в качестве кабеля. Мы запамятовали сказать, что вообще-то разъёмы бывают экранированными и без экрана, итак вот 1-ые необходимо применять вместе с экранированным кабелем:

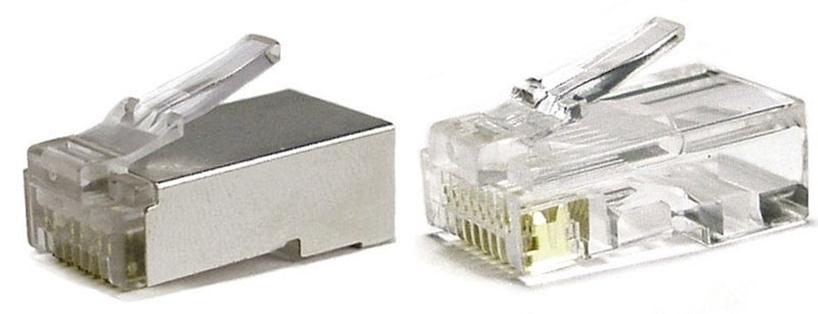

RJ-45 + экран, без экрана
Систематизация витых пар смотрится так:
- UTP-2 – 4 проводника, свитых в 2 пары
- UTP-4 – 8 проводников (4 пары)

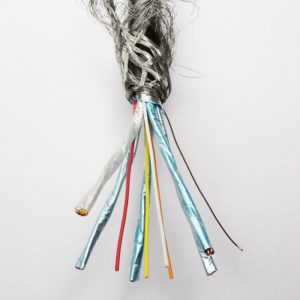

- FTP-4 – 8 проводников (4 пары) + общий экран из фольги
- STP-4 – 8 проводников (4 пары, любая в отдельном экране).
Всё остальное для наших целей не подходит, а если Вы всё же решите применять экранированный шнур, похлопочите о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются изредка. Здесь всё смотрится разумно: если расстояние не превосходит 20 метров, никакой «экран» Для вас не нужен в принципе.
Обжимаем штекер RJ-45 без помощи других

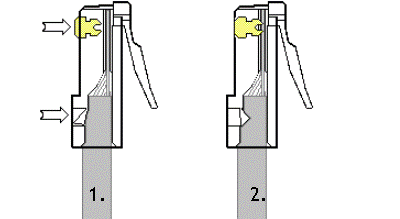

Сущность понятия «обжим» очень ординарна – мы с силой вгоняем изолированный проводник в разъём, а потом зажимаем этот проводник зубцами контакта:
Как обжать разъём RJ-45

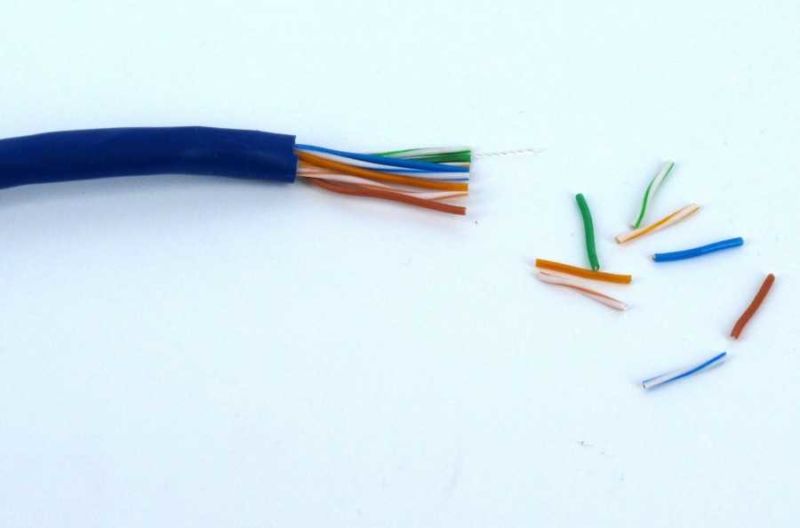

Выполняя подготовку кабеля, учитывайте следующие требования:
- На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
- Расположив все проводки на одной плоскости, их укорачивают при помощи бокорезов (длина выступающей части должна стать равной 13-14 мм).
- Изолирующая трубка непременно должна попасть под тонкий зажим, так что выступающую часть проводов не надо делать очень длинноватой.
Возлагаем надежды, руководствуясь приведёнными тут советами, у Вас получится обжать разъём с первого раза. По сути, мастера пользуются спец инвентарем (кримпером), но если его нет, обходятся ножиком и отвёрткой.
Самое сложное при выполнении рассмотренной тут операции – это снять наружный изолирующий слой, не задев при всем этом сами проводники.
Любопытно, что на большинстве так именуемых «кримперов» для работы с наружной изоляцией не предвидено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен потом, дабы после вдавливания контактов они остались на одинаковом уровне. Данное требование полностью можно выполнить, пользуясь плоской отвёрткой (в особенности, если нужна обжать 4 проводника). Подтверждение данного утверждения представлено на видео.
Мы рассматривали эталоны Ethernet, которые предполагают внедрение 4-х или 8-ми жил в кабеле. Есть ещё один эталон, обозначаемый как 10Base-2, в каком речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это не много, но накрутить на коаксиальный кабель особый коннектор (либо скрутить его) можно с помощью одних плоскогубцев. Наверняка, на данный момент об Ethernet эталона 10Base-2 не достаточно кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, означает, придётся идти в ногу с течением времени и обучаться обжимать 8-жильный патч-корд. Успешного роутинга!
