Это устройство создано для усиления звука который улавливает микрофон. Электронное ухо могут применять люди с ослабленным слухом, к примеру во время просмотра телека либо прослушивания радио.
Механизм работы.

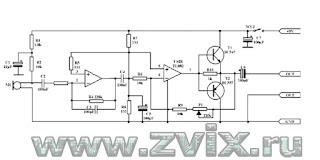

Питание устройства происходит через сопротивление R1 и R2, через конденсатор C1 фильтруется напряжение питающего микрофон. На вход усилителя US1b подается усиленный сигнал, потенциометром P1 регулируется усиление этого каскада. Для того дабы было вероятным подключить низкоомные наушники, транзисторы T1 и T2 работают в схеме эмиттерного повторителя. Для поляризации не инвертирующих входов операционного усилителя R7 и R8 образуют делитель напряжения.
При подключении микрофона нужно соблюдать полярность, минус это корпус микрофона. При включении устройства, потенциометр P1 следует установить на малое усиление. Если схема будет самовозбуждаться при положении потенциометра на малое усиление, то необходимо поэкспериментировать с подбором сопротивления R4.
Применяемые детали
- US1 — TLO82
- T1 — ВС547, 548
- T2 — ВС556, 557
- M1 — электретный микрофон
- C1 — 22 мкФ/16 В
- C2 — 100 нФ
- C4 — 330 нФ
- P1 — 220 ком
- R1 — 1,8 кОм
- R2, R3, R6, R9 — 10 кОм
- R4 — 220 кОм
- R5, R7, R81 — МОм
- R10 — 1 кОм
- C3 — 100 пФ
- C5, C6, C7 — 100 мкФ/16 В
пн, 5 апреля 2021 г.
Схема массивного тиристорного регулятора напряжения
Дата публикации апреля 05, 2021
При помощи этого устройства можно регулировать напряжения от несколько 10-ов вольт до 220 В, при активной нагрузке.

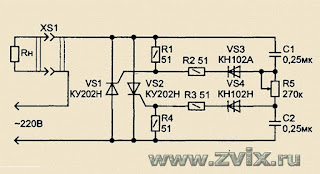

Тринисторы VS1 и VS2 подключены параллельно между собой, на встречу друг к другу и последовательно к нагрузке. При включении тринисторы закрыты, через R5 происходит зарядка конденсаторов C1, C2. Конденсаторы C1, C2 и переменный резистор R5 образуют фазосдвигающую цепочку.
Динисторы VS3 и VS4 образуют импульсы, при помощи которых происходит управление тринисторами.
В тот момент когда конденсаторы зарядятся напряжением равным напряжению открытия динистора, произойдет скачок напряжения который включит тринистор и через нагрузку потечет ток. Сначала отрицательного полупериода напряжения сети, происходит отключение данного тринистора и происходит новый цикл зарядки конденсаторов, но уже в оборотной полярности. Происходит открытие другого тринистера и динистора.
Применяемые детали
- R1, R2, R3, R4 — 51 Ом
- R5 — 270 кОм
- VS1 — КУ202Н
- VS2 — КУ202Н
- VS3 — КН102А
- VS4 — КН102Н
- C1 — 0,25 мкФ
- C2 — 0,25 мкФ
Установив VS1 и VS2 на радиаторы, можно прирастить нагрузку до 1,5 кВт.
Конденсаторы нужно применять рассчитанные на напряжение более 300 В.
В схеме можно применять динисторы КН102Б но при всем этом необходимо уменьшить емкость конденсаторов до 0,2 мкФ либо КН102В — ёмкость уменьшить до 0,15 мкФ. Переменный резистор типа СП2-2-1
среда, 31 марта 2021 г.
Микрофонный усилитель на 2-ух транзисторах
Дата публикации марта 31, 2021
Обычная схема подходит для новичков радиолюбителей.

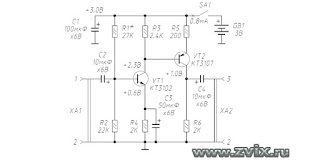

Данная схема собрана на 2-ух высокочастотных транзисторах разной проводимости. Транзисторы подключены в схеме общий эмиттер — общий эмиттер. При понижении напряжения питания усилитель продолжает размеренно работать, благодаря сочетанию транзисторов разной структуры.
Транзисторы можно поменять на аналоги — КТ3102, КТ3107 либо можно применять забугорные аналоги к примеру VT1 можно поменять BC307, BC308.
Коэффициент усиления данного микрофонного усилителя будет более 200 в полосе частот от 50Гц до 20 кГц.
четверг, 25 марта 2021 г.
При повороте ключа зажигания ничего не происходит.
Дата публикации марта 25, 2021
Столкнулся с таковой неувязкой — автомобиль "zaz sens" не стал заводиться. Вставляю ключ зажигания, поворачиваю до первого щелчка вроде все как обычно, начинает качать бензонасос. Насос перестает качать, я поворачиваю ключ зажигания, дабы завести автомобиль и в этот момент все угасает и ничего не происходит, будто бы автомобиль выключается. При всем этом приборная панель, габаритные огни и даже аварийка не моргает и ничего не работает. Если включить свет в салоне, то он светит очень меркло, чуть приметно. При следующих попытках завести, уже и бензонасос не качает. Если подождать пару часиков, то повторяется та же ситуация, качает насос при попытке запустить стартер — все отключается и тишь.
Как я решил данную делему.

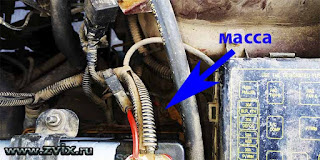

1-ое на что я пошевелил мозгами, это нехороший контакт на массе. Я взял провод и подсоединил минус от аккума впрямую к кузову, при всем этом клеммы не отсоединял. Попробовал завести ничего не поменялось.
2-ое что я сделал — это проверил все предохранители, все они оказались исправные.
На следующей денек я решил зарядить аккумулятор, снял клеммы и поставил на зарядку. Вполне зарядил, не посодействовало.

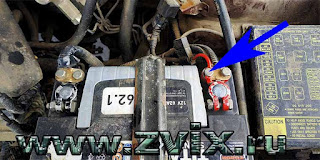

Решил почистить клеммы, стал снова откручивать и случаем увидел что гайка на плюсовой клемме аккума — очень слабо завернута, к которой присоединяется узкий провод идущий от блока управления. Я открутил, все почистил и закрутил потуже. И все завелось, как обычно, даже ещё лучше.
Надеюсь данная информация кому-нибудь понадобится. Всем фортуны!
суббота, 19 декабря 2020 г.
Программы для разводки печатных плат
Дата публикации декабря 19, 2020
Сейчас существует огромное количество программ и онлайн сервисов для разводки печатных плат. Когда в вебе находишь увлекательную электронную схему то сходу охото её собрать своими руками, но не всегда к ней прилагается набросок печатной платы. Когда-то издавна, дорожки отрисовывали лаком на фольгированном текстолите. На данный момент радиолюбители не отрисовывают дорожки от руки, а распечатывают при помощи лазерного принтера — эта разработка именуется ЛУТ. Можно дать схему спецам, которые за определённую сумму все сделают, но лучше освоить одну из программ и выполнить все своими руками.
Я подобрал несколько программ для разводки (трассировки) печатной платы.
Sprint-Layout
Самая пользующаяся популярностью программка посреди радиолюбителей, практически все новенькие начинали конкретно с неё. Обычный и понятный интерфейс, существует русифицированная версия. Спринт лайт имеет огромную базу электронных компонент (макросов), которые можно скачать в вебе. Неограниченное количество обучающих видеороликов на Ютубе, посодействуют освоить весь интерфейс и обучат отрисовывать печатные платы. Программка является условно — бесплатной.
easyeda
Китайский онлайн сервис с большенными способностями. В Китае студенты делают проекты при помощи данного сервиса и его преподают в некоторых учебных заведениях. Основное удобство состоит в том что сделанные проекты можно редактировать на любом компьютере с доступом в веб, нужно только пройти ординарную регистрацию для сотворения аккаунта. Easyeda имеет гигантскую базу электронных компонент которые повсевременно обновляются и добавляются самими юзерами. Данный сервис имеет функцию автоматической трассировки печатной платы и симуляцию электронных схем. Интерфейс интуитивно понятный с поддержкой российского языка. После того как интегральная схема разведена на дорожки её можно заказать в этом сервисе, при этом промышленного свойства, а можно и не заказывать, а распечатать на принтере и выполнить самому. Также можно открыть доступ к проекту и делится им с другими юзерами либо вместе создавать один проект.
ZenitPCB
Обычная и бесплатная программка для рисования принципных схем с возможностью трассировки. Минусом является ограничение контактных площадок в 800 штук. База частей около 1000.
DesignSpark PCB
Мощная программка с возможностью автоматической трассировки печатных плат. Подходит как для новичков так и для экспертов.
DesignSpark PCB это бесплатная программка со встроенными спец калькуляторами для различных расчётов облегчающими подбор компонент. На официальном веб-сайте можно скачать библиотеку готовых печатных плат. Единственный минус это отсутствие российского языка в интерфейсе.
Я пользуюсь 2-мя;
Программка Sprint-Layout
Онлайн сервис easyeda.com
Для моей деятельности, на данном шаге моего развития, этого полностью хватает. В освоении перечисленных программ, управится хоть какой начинающий радиолюбитель.
