Аннотация по монтажу посудомоечной машины

Посудомоечная машина – одно из числа тех немногих электробытовых устройств, которые адаптированы для установки своими руками. Соответственный ГОСТ (южноамериканские и европейские эталоны тоже) предписывают пичкать эти устройства довольно длинноватым электрическим шнуром и длинноватыми шлангами для заливки и спуска воды. Для вас не придётся страдать, изобретая всякого рода переходники, удлинители и дополнительные водоводы.

Все же, трудности при монтаже посудомоечной машины могут повстречаться. Потому мы и считаем необходимым заблаговременно предупредить нашего читателя о некоторых тонкостях этого дела.

Подключение посудомоечной машины своими руками

Исходя из того, что стандартная длина электрического шнура посудомоечной машины – 2 м, длина наливного шланга – 1.5 м и сливного шланга 1,3 м, обусловьте место для установки посудомоечной машины – так, дабы ее можно было подключить и к забору воды, и к канализации, и к электросети.

Учтите, что сливной шланг увеличивать нельзя: у помпы, которая стоит снутри посудомоечной машины, не хватит мощности прокачивать по нему спускаемую воду.

Для подключения к электричеству нужна розетка, рассчитанная на силу тока в 16 ампер. Если вблизи таковой не оказалось, то придутся ставить на электрощиток автомат защитного отключения на 16 А и тянуть от него провод сечением более 2 мм.

Вводная статья данного раздела «Посудомоечные машины: размер имеет значение!» скажет читателю общие сведения об агрегатах данного вида

Методы монтажа раздельно стоящих посудомоечных машин и встраиваемых не могут не отличаться друг от друга. О том, что представляют из себя встраиваемые посудомоечные машины, читайте тут: http://remontspravka.com/dishwashers-inserted/

Раздельно стоящим посудомоечным машинам также посвящена отдельная статья на нашем веб-сайте

Принятый метод водоподведения к посудомоечной машине – врезкой тройника в стояк. Не помешает и запорный кран, и фильтр грубой чистки воды на ответвлении магистрали к посудомоечной машине.

Читайте также: Посудомоечная машина раздельно стоящая: «Как бы мне, Delonghi, к Bosch’у прислониться?»

По поводу слива воды: ГОСТ предписывает, дабы сливной шланг снабжался наконечником, адаптированным для крепления его на бортике кухонной раковины. Но почаще отвод воды из посудомоечной машины в сточную канаву производят через сифон с дополнительным патрубком.

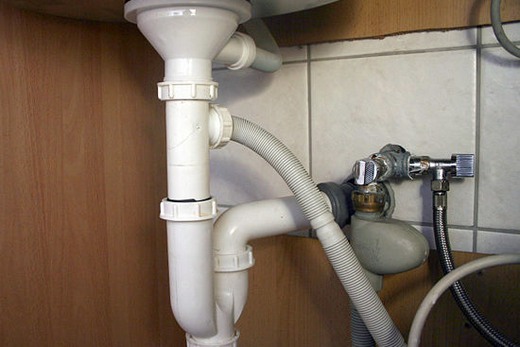

На «Схеме объединения заливки и отвода воды из посудомоечной машины» показан вариант установки посудомоечной машины, позволяющий соединить в единый контур водоподведение и спуск из посудомоечной машины. Видите ли, ничего сложного в таком малогабаритном устройстве нет: нужен только особый сифон и помпа, способная работать как на закачку, так и откачку воды.

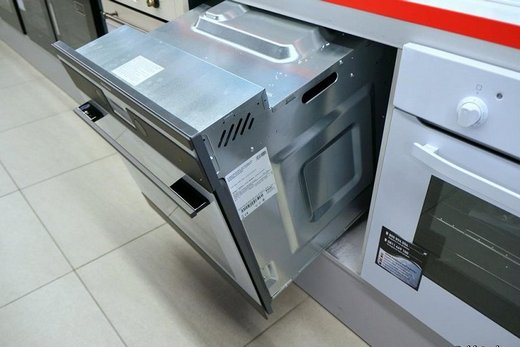

Схема встройки посудомоечной машины

Никаких принципных проблем не таит внутри себя и установка встраиваемых посудомоечных машин. Единственный аспект — крепление посудомоечной машины: ее корпус снабжается особыми отверстиями, а аннотация – подробным описанием того, в какую руку взять саморез, за какой конец держать отвёртку, до каких пор закручивать саморез в стену шкафа либо тумбы.

В общем, если будете точно следовать аннотации, то креплением посудомоечную машинку не испортите.

Трудность заключается в другом аспекте: практически все производители требуют перед эксплуатацией создавать горизонтирование посудомоечных машин. Другими словами их верхняя плоскость должна быть строго параллельна горизонту. И для этого пичкают посудомоечные машины регулируемыми по высоте ножками. Время от времени даже комплектуют свои агрегаты уровнями наподобие строй. Если нет, то стоит дойти до наиблежайшей стройки и одолжить таковой на полчасика: лучше выполнить аннотацию производителя, чем позже ожидать какой-либо неудачи.

Не считая описания монтажа посудомоечной машины, на нашем веб-сайте еще есть ряд инструкций по установке тех либо других нужных в хозяйстве устройств своими руками. Так, статья «Кухонная вытяжка своими руками – высший пилотаж для самоделкина» скажет для вас, как без помощи других сконструировать это полезное приспособление

Читайте также: Верный уход за посудомоечной машиной

О том, как произвести подмену батарей отопления в квартире, читайте тут: http://remontspravka.com/zamena-batarey-otopleniya-v-kvartire/

О том, как установить унитаз своими руками, найдите аннотацию в соответственном разделе нашего веб-сайта

Значительно то, что это выравнивание по горизонту нужно выполнить до крепления посудомоечной машины в шкафу, тумбочке и где бы то ни было гвоздями, шурупами, анкерными болтами и др. крепежной снастью.

Самостоятельная установка посудомоечной машины

Желаете без помощи других подключить посудомоечную машину?

Если вы приняли решение установить посудомоечную машину без помощи других, просим вас ознакомиться с необходимыми качествами подключения, которые подробнее описаны ниже:

Заводские испытания

Ваша посудомоечная машина Bosch кропотливо была испытана на заводе перед тем, как была отгружена, дабы убедиться в её корректной работе и отсутствии каких-то технических изъянов. В связи с этим вы сможете найти снутри моечной камеры пятна от высохшей воды либо маленькое количество воды. Это нормально; пятна смоются после первого цикла мойки.

Встраивание

Обусловьте требуемые размеры ниши для установки согласно аннотации по установке и монтажу. Обеспечьте устйчивое размещение устройства, используйте строительный уровень для выравнивания поверхности.

• Встраиваемые и подвстраиваемые приборы должны быть зафиксированы в нише, дабы исключить их перемещение либо опрокидование во время эксплуатации. Также нужно позаботиться о надёжной защите электроники и других компонент в высшей части устройства — это достигается путём встраивания впритирку под столешницу кухонного гарнитура.
• Посудомоечная машина может быть просто установлена ​​между древесными либо пластмассовыми стенками кухонной мебели.

Подключение к сливу

Детально шаги по подключению посудомоечной машины к сливу описаны в аннотации по установке/монтажу. По мере надобности, оснастите сифон дополнительной манжетой для подключения шланга посудомоечной машины.

Соедините дренажный шланг с выпускным соплом сифона, используя поставляемые детали. Удостоверьтесь, что сливной шланг не перекручен, не пережат и не запутан, и что в сопле сифона нет крышки, предотвращающей слив воды.

По мере надобности удлинить сливной шланг, посетите наш Интернет-магазин для приобретения фирменного удлинителя шланга слива воды для посудомоечных машин.

Подключение к источнику водоснабжения

Подключите шланг подачи воды к полосы подачи воды при помощи прилагаемых деталей и в серьезном согласовании с аннотацией по установке. Удостоверьтесь, что заливной шланг не перекручен, не зажат и не запутан.

Если вы заменяете посудомоечную машину, нужно всегда применять новейшую входную трубу для воды.

• Давление воды: мин. 0.05 MPa (0.5 bar), макс. 1 MPa (10 bar).
• Если давление воды высочайшее: используйте редукционный клапан.
• Пропусканая способность: мин. 10 л. за минуту
• Температура воды: холодная вода.
• Если вода жгучая: макс. температура — 60°C.

Подключение к электросети

Пожалуйста, подключите посудомоечную машину к напряжению переменного тока в спектре от 220В до 240В и 50Гц либо 60Гц при верно установленной стенной розетке с защитным заземляющим проводом. Нужная защита предохранителей приведена на паспортной табличке 9J.

Разъем питания должен быть вблизи с устройством и должен оставаться свободно легкодоступным после установки. Если штепсель не доступен после установки, на месте установки нужно применять вполне полюсное устройство отключения с контактным отверстием более 3 мм, дабы соответствовать правилам безопасности.

Конфигурации в вашем подключении (проводке) могут делать только спецы.

Удлинение сетевого кабеля может быть получено только от службы саппорта клиентов.

При использовании автоматического выключателя остаточного тока может употребляться только обозначенный тип, так как только они соответствуют правилам безопасности.

Устройство обустроен системой защиты от протечки воды. Удостоверьтесь, что она работает только при протекании тока.

Другие вопросы по установке

Если у вас остались вопрсоы по установке посудомоечной машины, пожалуйста, обратитесь в службу саппорта.

Круглосуточный телефон службы саппорта Bosch: 8 (800) 200 29 61

9 шагов для самостоятельного подключения посудомоечной машины

Рассматривая эволюцию посудомоечных машин, а тут необходимо сказать, что изобретение самой первой посудомоечной машины связано не столько с упрямым нежеланием мыть посуду руками, сколько с желанием дамы ускорить этот процесс, да изобретательницей первой посудомойки была конкретно дама! Итак вот с того момента конструкция и метод подключения значительно поменялись.

Подготовка к подключению

Во-1-х, это связано с наличием нескольких классов машин:

Во-2-х, внедрение в бытовых целях в главном 3-х видов маленьких посудомоек:

• малогабаритные настольные варианты, для размещения на рабочей поверхности кухонного стола либо малогабаритной установки в нишу либо полку;
• встраиваемые варианты машины, которые инсталлируются в общий кухонный гарнитур и на дверцу которых крепится мебельный фасад гарнитура;
• раздельно стоящие посудомойки, для напольной установки.

В-3-х, что важно для тех, кто отважился подключить такую технику без помощи других своими руками без посторонней помощи – наличие фактически у всех моделей унифицированных разъемов для подключения.

Другими словами, все шланги, все, провода, идущие в комплекте с посудомоечной машиной взаимозаменяемы с другими моделями производителей, и не требуют дополнительных издержек на оборудование либо покупку особых шлангов и разъемов.

Какие особенности подключения – теоретические вопросы

Дабы выполнить самостоятельное подключение, почерпнуть нужную информацию о том, каким образом организовать работы и какие нужны дополнительные материалы для этого можно:

1. пристально прочесть аннотацию к посудомоечной машине, в особенности раздел о подключении;
2. поглядеть обучающее видео на канале производителя либо 1-го из мастеров;
3. распаковать машину;
4. спросить у знакомых как это сделали они.

В любом случае определенный припас теоретических познаний до работ все-же должен быть, при всем этом параллельно уже конкретно в помещении, где планируется подключить машину, следует обусловиться:

• с местом расположения;
• с типом установки;
• с местом подключения подающего водопроводного шланга к системе централизованного водопровода;
• с тем, куда будут отводиться сточные воды;
• каким образом будет подведено электропитание;
• и наличия проблемных моментов.

Для практической реализации подключения посудомойки своими руками необходимо в неотклонимом порядке предугадать возможность закрепления всех шлангов как водопроводного так и сливного к крепкому основания, к примеру, к стенке либо при помощи фиксаторов к задней стене мебели.

Шаровой кран

Дабы подключить водопроводный шланг посудомойки к магистральному водопроводу рекомендуется установить шаровой кран либо тройник, схожий подключению стиральной машины, с запорным краном и переходом резьбы на муфту шланга.

Если не установлена система фильтрации водопроводной воды, рекомендуется установить как минимум два фильтра – обыденного сетчатого для задержки механических включений песка, ржавчины, включений различного рода напластований, и соляного для смягчения водопроводной воды. В последнем случае можно установить и фильтр механической чистки, ведь от попадания вовнутрь машины маленьких частиц техника выходит из строя намного почаще, чем от известковой накипи.

Фильтр механической чистки

Подсоединение сливного шланга рекомендуется выполнить в сифон мойки либо разглядеть возможность подведения канализационной трубы конкретно к машине, очень длиннющий сливной шланг, более 1,5 метра многие производители устанавливать не советуют.

Помпа машинки просто не в состоянии продавить воду на большее расстояние.

Ну, и в конце концов, электропитание. Для посудомоечной машины, как для потребителя большой мощности нужна не только лишь мощная линия, с сечением одной жилы минимум в 2 кв. мм, но и в неотклонимом порядке заземление. Для высотных многоквартирных домов это может быть специально оборудованная розетка, ну а для личных низкоэтажных домов заземление нужно выполнить непременно ведь при незащищенном контуре опасность поражения электрическим током увеличивается в разы.

От слов к делу

И вот, в конце концов, когда все излишние вопросы отпали, наступает шаг практических действий. С чего начать самостоятельную установку посудомоечной машины? Естественно с подбора инструментов! Для монтажа пригодятся:

1. ключи для монтажа труб и запорной арматуры;
2. отвертка;
3. молоток;
4. гаечные ключи;
5. уровень;
6. пассатижи.

Не считая того, все-же необходимо запастись и некоторыми запасными частями для замены уже имеющихся на более современные и функциональные:

1. сифон с возможностью подключать дополнительного устройства;
2. шаровой кран либо кран-тройник;
3. уплотнительная лента для соединения шланга и других резьбовых соединений водопровода;
4. особые зажимы, для крепления шлангов на стенку;
5. электрический провод с сечением 2 кв. мм и поболее для прокладки отдельной полосы питания;
6. розетку с функцией заземления;
7. изолента.

Подготовка места для установки посудомоечной машины состоит в том, дабы верно и накрепко расположить машину, при всем этом она должна крепко стоять на поверхности. Дополнительным требованием к установке машины выступает ее серьезное горизонтальное и вертикальное размещение без перекосов. Выравнивание положения происходит при помощи регулировки опор, на которые ставится машина. Сами по для себя опоры имеют резьбовое соединение и могут быть подняты либо опущены на подходящую высоту при помощи гаечного ключа, как верно выровнять положение поможет видео с тем как устанавливается машинка.

Замена сливного сифона мойки на новый, функциональный проводится с соблюдением правил предосторожности, при всем этом рекомендуется места соединения с резиновыми прокладками дополнительно уплотнить силиконовым герметиком.

Установка шарового крана либо крана с тройником проводится при перекрытом кране центрального водоснабжения.

Подключение посудомоечной машины

Резьбовое соединение железных труб нужно уплотнить при помощи намотки уплотнительной ленты и универсального сантехнического герметика. Размещение крана рекомендуется делать с таким расчетом, дабы был доступ и возможность его стремительно перекрыть при обнаружении мельчайшей протечки.

Фильтрующий элемент рекомендуется установить с таким расчетом, дабы к нему в случае необходимости была возможность беспрепятственно добраться, естественно, очистка фильтра либо замена фильтрующего элемента будет выполняться редко, но в любом случае такую необходимость необходимо предугадать. Рекомендуется к фильтровальному блоку с обеих сторон и на входе и на выходе установить краны. Такая конструкция обеспечит большее удобство при проведении регламентных работ.

Последовательность работ по подключению посудомойки к главным коммуникациям может быть несколько другая, зависимо от местных событий, но в целом порядок работ должен быть следующим:

1. подготовка места установки;
2. замена нужной сантехнической и водопроводной арматуры;
3. подсоединение водопроводного шланга;
4. подключение канализационного шланга;
5. прокладка шлангов с закреплением в хомутах-держателях;
6. установка машины на место;
7. подключение водопроводного шланга, проверка плотности соединений;
8. подключение канализационного шланга;
9. включение электропитания и проведение пробного цикла мытья посуды.

Водопровод

Соединение водопроводного шланга с посудомоечной машиной осуществляется при помощи резиновой прокладки. Беря во внимание, что и входной патрубок машины тоже пластмассовый, рекомендуется это делать при обычной комнатной температуре, без излишних усилий, а для придания плотности соединения уплотнить резьбу универсальным силиконовым уплотнителем.

Фум-лента

Как и резьбовое соединение с трубами водопровода место соединения водопроводного шланга машины с краном уплотняется при помощи фум-ленты. Особенностью соединения шланга в этом месте выступает неотклонимая установка резиновой прокладки, и предстоящая затяжка гайки от руки, либо, в последнем случае, затяжка шведским ключом. Гайка шланга выполнена из пластмассы и не создана для приложения сильных усилий при помощи газовых ключей.
Шланг отвода сточных вод просто вставляется в технологический отвод сифона мойки. В случае необходимости удлинить шланг рекомендуется поменять его на схожий стандартный сливной шланг большей длины. Уплотнение соединения шланга и отвода сифона не нужна, просто довольно воткнуть конец шланга в отвод и подать его до фиксирующего выступа.

Электричесвто

Подключение к электропитанию рекомендуется производить без прокладки дополнительных удлинителей либо временных вставок. Непременное условие наличие полосы защитного заземления. Как вариант вероятна прокладка отдельного кабеля для питания конкретно с распределительного щитка.

Проверка

Проверка корректности всех соединений осуществляется после конечной установки машины на место. После открытия крана подачи воды по способности обследуется все места соединения на предмет просачивания воды. Мельчайшая утечка просит разборки соединения и устранения течи.
