Импульсное реле применяется для управления освещением. От обыденного реле его отличают возможность «запоминать» необходимое состояние и отсутствие необходимости неизменного использования электрического тока. Оно позволяет не применять для подключения освещения фиксированных кнопок. Устройство дает возможность включить освещение в одной комнате, а выключить — в другой. Его можно применять для сотворения системы «умного дома», также для оборудования экономного освещения на производстве либо в зданиях административного и коммерческого предназначения. Такое оборудование позволяет сберегать не только лишь электричество, но и время.
Разновидности
Сейчас такое устройство представлено на рынке под различными торговыми марками. Более пользующимися популярностью являются следующие:
- ABB,
- Schneider Electric,
- Legrand,
- IEK,
- Finder и другие.
Они все работают по одному и тому же принципу управления катушкой, на которую повлияет маленький импульс напряжения. Рабочий цикл содержит в себе импульсное воздействие, при котором устройство врубается и выключается. Принцип повторяющегося управления применяется во всех моделях реле.
Применяется он в моделях различного типа:
- электромагнитных;
- индукционных;
- магнитоэлектрических;
- электродинамических.
В системах автоматики в большинстве случаев используются электромагнитные модификации благодаря собственной надежности, основанной на принципе деяния электромагнитной силы в ферромагнитном сердечнике такового устройства при подведении тока к катушке. Включает контакты рамка, которая при определенном положении притягивает к магнитному сердечнику, а во 2-м положении отводится вспять при помощи пружины.
Принцип деяния и особенности установки
Работа осуществляется при помощи импульсной подачи: один импульс включает, другой выключает реле. Из-за наличия 2-ух рабочих состояний — включенного и отключенного — такое устройство носит еще название бистабильного либо блокировочного.
Схема работы импульсного реле

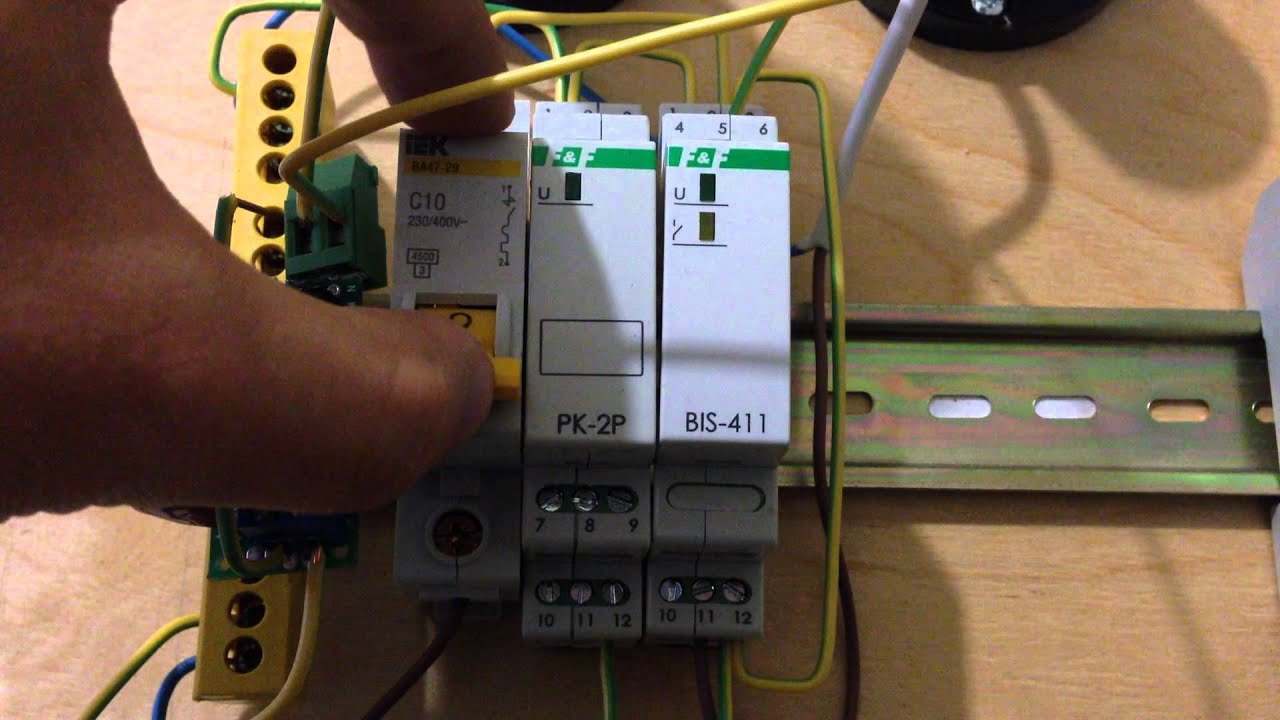

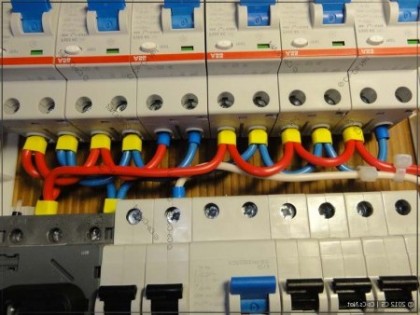

Проводится подключение импульсного реле для управления освещением зависимо от типа его конструкции. Модульные системы, которые могут иметь разную форму и размер, обычно укрепляют на DIN-рейку, расположенную в щитке. Но также есть и другие модели, размер и особенности конструкции которых подразумевают другой метод установки.
Конструкции модульного типа различных производителей отличаются наружными параметрами. В одних модификациях могут быть индикатор и рычаг для ручного управления, как в реле марки Schneider Electric, в других могут по-иному обозначаться клеммы. Видоизменяемость таких электротехнических устройств разъясняется их неизменным совершенствованием производителями.
Характеризуется импульсное реле, используемое для управления освещением, следующими показателями:
- количеством и начальным состоянием контактов;
- номинальным управляющим напряжением;
- током срабатывания катушки;
- номинальным током в силовой цепи;
- продолжительностью импульса управления;
- количеством подключаемых выключателей.
При проведении подключения следует учесть особенности модификации и технические свойства импульсного реле.
Варианты подключения
Применяется несколько вариантов установки таких устройств, которые имеют свои плюсы и минусы. Для большинства модификаций такового устройства расшифровка обозначения контактов такая:
- N — нулевой провод;
- Y1 — вход включения;
- Y2 — вход выключения;
- Y — вход включения и выключения;
- 11-14 — коммутирующие контакты нормально-открытого типа.
До установки нужно пристально изучить паспорт устройства, где могут быть указаны другие расшифровки.
Схема подключения для 3-х источников света при автоматическом управлении освещением, не требующая фиксации выключателей
Принципиально! Следует учесть, что применяется при таковой схеме электрический ток силой в 16 ампер. для обеспечения защиты всей системы применяется выключатель, рассчитанный на 10 ампер. В данном случае у проводов должно быть сечение от 1,5 мм 2 . Кнопочные коммутаторы необходимо соединять параллельно. Фазой является провод красного цвета, который должен перейти через все 3 выключателя кнопочного типа и замыкаться на силовой контакт, обозначенный в схеме числом 11.
Провод оранжевого цвета отвечает за фазу коммутации и должен подсоединяться к выходу, обозначенному Y, а потом идти через 14 клемму на лампы. Для соединения нулевой фазы провод ведут на клемму N, а позже — на осветительный прибор. Для выключения света необходимо надавить на хоть какой выключатель, дабы выполнить краткосрочную коммутацию провода фазы, выходящего на клемму Y. После чего произойдет размыкание контактов 11-14. При последующем нажатии схема деяния будет таковой же, но разомкнутые контакты поменяют свое положение, что приведет к включению света.
Недочетом такового подключения будет то, что при маленьком замыкании трудно будет отыскать повреждение. Выполнить это легче при использовании второго варианта подключения импульсного реле.

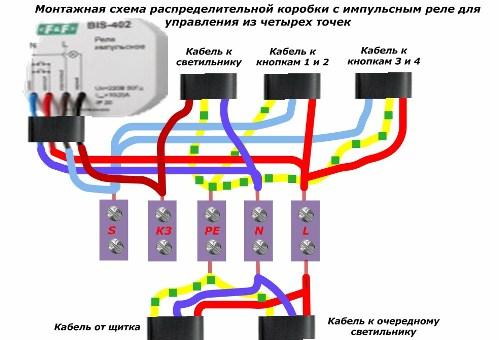

2-ой вариант монтажа
Можете ли вы сами подключить импульсное реле?
Да, смогу сам Нет, я не разбираюсь
При использовании такового варианта соединения реле с выключателями будет нужно меньше проводов, а их сечение может быть наименьшим — от 0,5 мм 2 . В данном случае нужен очередной защитный аппарат. Таковой вариант подключения применяют пореже первого. Выявление дефектов в цепи тут упрощается за счет применения 2-ух автоматов, рассчитанных на 6 и 10 ампер.
Плюсы и недочеты
При выборе определенного вида импульсного реле следует уделять свое внимание на их достоинства и недочеты. Почаще других применяются электромеханические приспособления, которые, в отличие от полупроводниковых, стоят дешевле и отличаются долгим сроком эксплуатации. Они имеют неплохую изоляцию и не перенагреваются из-за того, что на контактах появляется маленькое количество тепла. Они не подвергаются воздействию импульсов различного происхождения и отличаются малогабаритной устройством, рассчитанной на управление линиями освещения с мощностью до 0,4 кВ.
К недочетам относится появление радиопомех при включении и резвый износ при наличии высокого напряжения и индуктивных нагрузок. Из-за радиопомех может появиться длинный период срабатывания на включение и выключение. При очень нередком включении устройства происходит механический износ частей конструкции.
Импульсные реле — централизованное управление освещением
Приветствую Вас, почетаемые читатели веб-сайта elektrik-sam.info! В этой статье я желаю продолжить тему централизованного управления освещением, затронутую мной в предшествующей публикации.
Пойдет речь о построении схемы с внедрением импульсных реле, которая позволяет при выходе из дома либо квартиры одним нажатием на кнопку выключателя выключить свет сходу во всем доме!
В отличие от проходных выключателей, импульсные реле дают еще больше способностей и позволяют более гибко и неоднозначно подходить к вопросу управления освещением. Они владеют еще огромным функционалом и последующей возможностью наращивания и усложнения схемы, по сопоставлению с проходными выключателями.

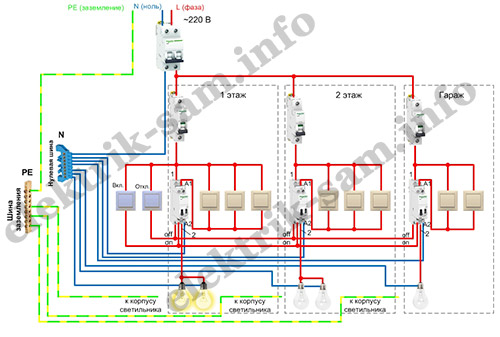

Давайте разглядим схему, которая позволяет управлять раздельно несколькими группами освещения из различных мест, также централизованно выключать либо выключать освещение сходу во всех группах.
Тщательно о принципе деяния и схемах подключения импульсных реле читайте в статьях:
Подробное разъяснение самой схемы централизованного управления освещением на импульсных реле и принципа ее работы смотрите в видео понизу этой статьи.
Тут же я кратко напомню. Импульсные реле имеют обмотку и силовые контакты (либо группу контактов). К обмотке обычно подключается ноль и фаза. На нашей схеме фазный провод подключается через нормально-разомкнутые подпружиненные кнопочные выключатели, которые при нажатии на них подают питание на обмотку импульсного реле. Ноль подключен к клемме А2, фаза через выключатели к клемме А1.
При каждом нажатии на кнопку выключателя, реле меняет состояние собственных контактов с 1-го состояния на другое, к примеру, с выключенного на включенное и т.д. К клемме 1 контактов подключается фазный провод от автоматического выключателя группы освещения, к клемме 2 — фазный провод от нагрузки. При замыкании контактов — фаза подается на осветительный прибор (либо несколько осветительных приборов, люстру, подсветку и т.д.) и он врубается; при размыкании — осветительный прибор угасает.
Разглядим схему на примере импульсных реле iTLc Schneider Electric. При использовании реле от других производителей, нужно уточнить в аннотации к ним предназначение и маркировку контактов .
Обычно импульсные реле рассчитаны на управление нагрузкой до 16А. Если в управляемых группах применяются массивные осветительные приборы, люстры либо группы ламп, то для защиты каждой группы нужно применять отдельный автоматический выключатель, или для коммутации силовой цепи нагрузки дополнительно применять контактор.
Количество осветительных приборов, присоединенных к одному реле, может быть хоть какое. Главное, дабы их суммарный ток не превосходил очень допустимый для данного типа реле.
В нашем примере любая группа освещения защищена отдельным автоматическим выключателем.
Под защитой 1-го автоматического выключателя может находится несколько импульсных реле, каждое из которых управляет собственной группой осветительных приборов. Главное, дабы суммарный ток всех групп через автоматический выключатель не превосходил 16А.
Количество кнопочных выключателей, подключаемых к одному импульсному реле, может быть хоть каким. Время от времени, правда, существует ограничение на длину применяемого провода. Т.е. светильником можно управлять из огромного количества мест! Это ведь здорово!
Мы можем включать и выключать свет раздельно на первом, втором этажах и в гараже. В нашем примере на первом и втором этажах осветительные приборы управляются из 3-х мест. В гараже из 2-ух — при входе в гараж из дома и при выходе из гаража на улицу.
Выходя из дома, нет необходимости по отдельности выключать освещение во всем доме и гараже. Довольно надавить на кнопку выключателя ОТКЛ., который установлен около входной двери, и свет во всем доме погаснет.
Придя домой, можно надавить на выключатель ВКЛ. и свет включится сходу во всем доме.
В отличие от схемы централизованного управления освещением на проходных выключателях, схема на импульсных реле позволяет управлять освещением в каждой из групп, не зависимо от того, был ли централизованно включен либо выключен свет выключателями у входной двери в дом.
К примеру, выйдя вечерком из дома, и выключив выключателем ОТКЛ. свет во всем доме, жильцы, которые остались дома, могут по мере надобности включать и выключать свет в доме, как и в обыкновенном режиме.
Более тщательно работу схемы смотрите в видео Импульсные реле — централизованное управление освещением
