Что предполагается под термином «разъемные контактные соединения»?
Прошу посодействовать в правильном истолковании пт ПУЭ 7.4.44, а конкретно «В помещениях архивов, музеев, картинных галерей, библиотек, также в пожароопасных зонах складских помещений воспрещается использование разъемных контактных соединений, кроме соединений во временных сетях при показе экспозиций.» Так как при проектировании выставочного зала искусств вышло разногласие между начальником сектора эксплуатации и проектировщиком. По-моему, под «разъемными контактными соединениями», имеются ввиду соединения в соединительных коробках, выполненные методами, хорошими от пайки и сварки (к примеру клеммниками), а не Бытовые розетки, так как термин «разъемное контактное соединение» касательно розеток в ПУЭ не применяется. Терминология, используемая в разделе ПУЭ касательно розеток и вилок есть в ПУЭ 6-го издания, гл. 6.5 «ОСВЕТИТЕЛЬНАЯ АРМАТУРА, УСТАНОВОЧНЫЕ АППАРАТЫ», а конкретно: ВТЫЧНЫЕ СОЕДИНИТЕЛИ, ВИЛКИ ВТЫЧНЫХ СОЕДИНИТЕЛЕЙ.
Знаток Регистрация 12.07.2010 Сообщений 1,733
Сообщение от ЧаВо
По-моему, под «разъемными контактными соединениями», имеются ввиду соединения в соединительных коробках, выполненные методами, хорошими от пайки и сварки (к примеру клеммниками), а не Бытовые розетки
Соединения выполненные в соединительных (распаечных) коробках разделяются на разборные и неразборные.
ГОСТ 10434-82 Соединения контактные электрические.
Систематизация. Общие технические требования
1.3. По конструктивному выполнению контактные соединения разделяются на неразборные и разборные.
2.1.5. Неразборные контактные соединения должны производиться сваркой, пайкой либо опрессовкой. Допускается
использование других способов, обозначенных в эталонах либо технических критериях на определенные виды электротехнических
устройств.
Примеры выполнения неразборных контактных соединений приведены в приложении 1.
2.1.6. Разборные контактные соединения, не требующие использования средств стабилизации электрического
сопротивления, должны производиться с помощью железных крепежных изделий, защищенных от коррозии в
согласовании с требованиями ГОСТ 9.303-84 , ГОСТ 9.005-72 .
2.1.10. Разборные контактные соединения однопроволочных жил проводов и кабелей с плоскими либо штыревыми
выводами должны производиться:
жил сечением до 16 мм2 — после оконцевания наконечниками по ГОСТ 7386-80 либо конкретно: методом
формирования в кольцо либо без него с предохранением в обоих случаях от выдавливания фасонными шайбами либо
другими методами;
жил сечением 25 мм2 и поболее — после оконцевания наконечниками по ГОСТ 7386-80, ГОСТ 7387-82, ГОСТ 9581-80 либо
методом формирования конца жилы в плоскую зажимную часть с отверстием под болт.
2.1.11. Разборные контактные соединения многопроволочных жил проводов и кабелей с плоскими либо штыревыми
выводами должны производиться:
жил сечением до 10 мм2 — после оконцевания наконечниками по ГОСТ 7386-80, ГОСТ 9688-82, ГОСТ 22002.1-82, ГОСТ
22002.2-76 — ГОСТ 22002.4-76, ГОСТ 22002.6-82, ГОСТ 22002.7-76 — ГОСТ 22002.11-76, ГОСТ 22002.14-76 либо
конкретно: методом формирования в кольцо либо без него с предохранением в обоих случаях от выдавливания
фасонными шайбами, либо другими методами;
жил сечением 16 мм2 и поболее — после оконцевания наконечниками по ГОСТ 7386-80, ГОСТ 7387-82, ГОСТ 9581-80,
ГОСТ 22002.1-82, ГОСТ 22002.2-76, ГОСТ 22002.6-82, ГОСТ 22002.7-76.
(Модифицированная редакция, Изм. № 1, 2).
2.1.12. К каждому болту (винту) плоского вывода либо к штыревому выводу рекомендуется присоединять менее 2-ух
проводников, если другое не обозначено в эталонах либо технических критериях на определенные виды электротехнических
устройств.
2.1.13. В разборных контактных соединениях должны употребляться крепежные детали классов прочности по ГОСТ
1759.4-87 и ГОСТ 1759.5-87 , обозначенных в табл. 6 . Винты в контактных соединениях рекомендуется использовать с
цилиндрической либо шестигранной головкой.
2.3.4. Разборные контактные соединения проводников с выводами, одноболтовые контактные соединения, которые могут
подвергаться воздействию сквозных токов недлинного замыкания, также разборные контактные соединения,
подверженные вибрации либо находящиеся во взрывоопасных помещениях, должны быть предохранены от
самоотвинчивания контргайками, пружинными шайбами, тарельчатыми пружинами либо другими методами.
ПРИЛОЖЕНИЕ 1
Справочное

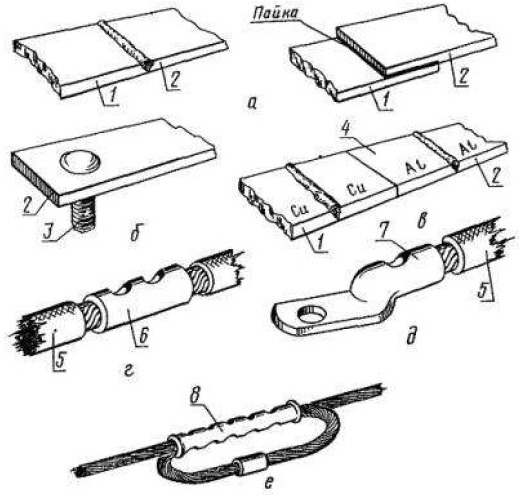

НЕРАЗБОРНЫЕ КОНТАКТНЫЕ СОЕДИНЕНИЯ
а — сваркой либо пайкой; б — со штыревым выводом сваркой; в — сваркой через переходную медно-алюминиевую пластинку;
г — соединение жил проводов (кабелей) через соединительную гильзу опрессовкой; д — соединение жилы провода (кабеля)
с кабельным наконечником опрессовкой (сваркой, пайкой); е — соединение жил проводов в округлых соединителях
1 — тонкий вывод (шина); 2 — шина; 3 — штыревой вывод; 4 — медно-алюминиевая пластинка; 5 — провод (кабель); 6 —
соединительная гильза; 7 — кабельный наконечник; 8 — округлый соединитель
ПРИЛОЖЕНИЕ 2
Справочное
РАЗБОРНЫЕ КОНТАКТНЫЕ СОЕДИНЕНИЯ

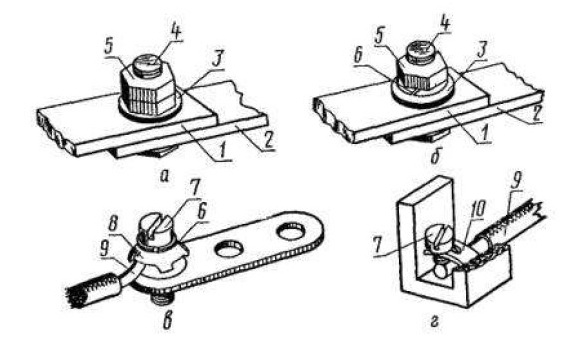

Разборные контактные соединения проводников с плоскими выводами без средств стабилизации электрического сопротивления
а — с контргайкой; б — с пружинной шайбой; в — однопроволочная (многопроволочная) жила провода (кабеля) сеч. до 10 мм2 с изгибанием в кольцо; г — однопроволочная (многопроволочная) жила провода (кабеля) сеч. до 10 мм2 без изгибания
в кольцо.
1 — тонкий вывод (шина); 2 — шина (кабельный наконечник); 3, 4, 5 — шайба, болт и гайка железные; 6 — пружинная шайба;
7 — винт; 8 — фасонная шайба (шайба-звездочка); 9 — провод (кабель); 10 — фасонная шайба (арочная шайба)

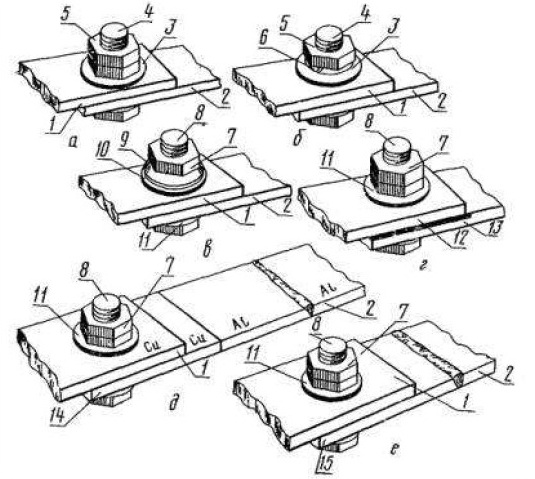

Разборные контактные соединения проводников с плоскими выводами со средствами стабилизации электрического сопротивления
а — крепежом из цветного металла с контргайкой; б — крепежом из цветного металла с пружинной шайбой; в — железным
крепежом с тарельчатой пружиной; г — железным крепежом с защитными металлическими покрытиями рабочих
поверхностей с контргайкой (пружинной шайбой); д — железным крепежом через переходную медно-алюминиевую
пластинку с контргайкой (пружинной шайбой); е — железным крепежом через переходную пластинку из твердого
дюралевого сплава с контргайкой (пружинной шайбой).
1 — тонкий вывод (шина); 2 — шина (кабельный наконечник); 3 — 5 — шайба, болт, гайка из цветного металла; 6 —
пружинная шайба; 7 — железная гайка; 8 — металлической болт; 9 — тарельчатая пружина; 10 — железная шайба (шайба
увеличенная); 11 — железная шайба; 12 — тонкий вывод (шина) с защитным железным покрытием рабочей
поверхности; 13 — шина (кабельный наконечник) с защитным железным покрытием рабочей поверхности; 14 —
медно-алюминиевая пластинка; 15 — пластинка из твердого дюралевого сплава

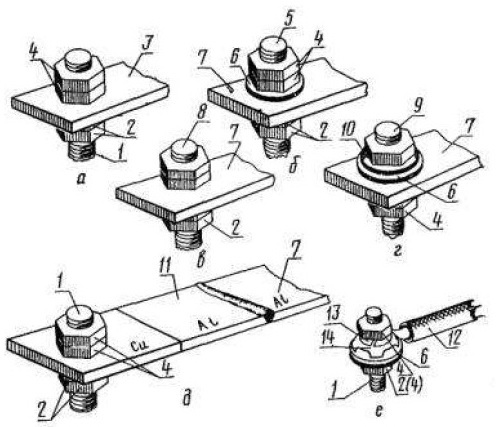

Разборные контактные соединения проводников со штыревыми выводами без средств и со средствами стабилизации электрического сопротивления
а — проводник из меди, твердого дюралевого сплава либо алюминия с защитным железным покрытием рабочей
поверхности; б, в, г — дюралевый проводник; д — дюралевый проводник через переходную медно-алюминиевую
пластинку; е — однопроволочная (многопроволочная) жила провода кабеля сеч. 10 мм2 с изгибанием в кольцо.
1- штыревой вывод из меди либо латуни; 2 — гайка из меди либо латуни; 3 — шина (кабельный наконечник) из меди, твердого
дюралевого сплава либо алюминия с защитным железным покрытием рабочих поверхностей; 4 — железная гайка; 5
— штыревой медный вывод; 6 — железная шайба; 7 — дюралевая шина (кабельный наконечник); 8 — штыревой латунный
вывод; 9 — штыревой металлической вывод; 10 — тарельчатая пружина; 11 — медно-алюминиевая пластинка; 12 — провод (кабель);
13 — пружинная шайба; 14 — фасонная шайба (шайба-звездочка)

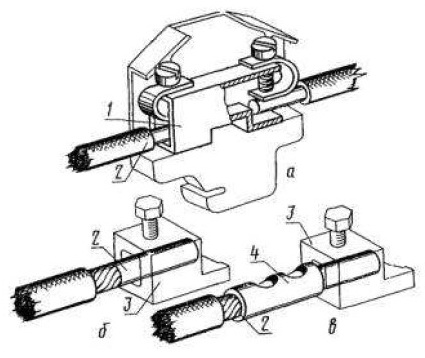

Разборные контактные соединения проводников с гнездовыми выводами
а, б — однопроволочная (многопроволочная, сплавленная в монолит) жила; в — многопроволочная жила, оконцованная
кабельным наконечником.
1 — наборный зажим; 2 — провод (кабель); 3 — гнездовой вывод; 4 — кабельный наконечник штифтовой
Сообщение от ЧаВо
так как термин «разъемное контактное соединение» касательно розеток в ПУЭ не применяется.
Нужно глядеть не в ПУЭ, а в ГОСТ 21962-76 Соединители электрические. Определения и определения
1. Электрический соединитель (соединитель, штепсельный разъем) — Электротехническое устройство, созданное для механического соединения и разъединения электрических цепей, состоящее из 2-ух либо более частей (вилки, розетки), образующих разъемное контактное соединение .
56. Разъемное контактное соединение — По ГОСТ 14312-79
Сейчас открываем ГОСТ 14312-79. Контакты электрические. Определения и определения
Виды контактных соединений
52. Разъемное контактное соединение — Контактное соединение, которое может быть разомкнуто (замкнуто) без разборки (сборки)
53. Разборное контактное соединение — Контактное соединение, разъединяемое методом разборки без его разрушения
54. Неразборное контактное соединение — Контактное соединение, которое не может быть разъединено без его разрушения
ГОСТ 10434-82 Соединения контактные электрические. Систематизация. Общие технические требования. С переменами
Информационный бюллетень БУДСТАНДАРТ Online. Выпуск №4 2021 года
Список документов, которые отменены 1 февраля 2022 года
Список документов, которые вступили в силу 1 февраля 2022 года
Относительно сметной зарплаты, которая учитывается при определении цены строительства в 2022 году
Новый указатель НД по строительству на 01.01.2022 года
Список отмененных строй нормативов и надлежащие им действующие нормативные документы, принятые на смену по состоянию на 01.01.2022 года
Новые редакции указателей нормативных документов по энергетике по состоянию на 01.01.2022
Для работы с текстом документа
(печать документа, поиск по тексту)
нужно авторизоваться.
Сервис содержит 19484 бесплатных документов, которые доступны зарегистрированным юзерам. Регайся безвозмездно >>>
- Информация о документе
- Ссылки на документы
- Ссылки из других документов
Наименование документа | ГОСТ 10434-82 Соединения контактные электрические. Систематизация. Общие технические требования. С переменами |
Дата начала деяния | 01.01.1983 |
Дата принятия | 03.02.1982 |
Дата отмены деяния | 01.01.2019 |
Статус | Недействующий |
Новый документ | ДСТУ IEC 61238-1-3:2019 |
На смену | ГОСТ 10434-76 |
Утверждающий документ | Постановление от 03.02.1982 № 450 |
Вид документа | ГОСТ (Межгосударственный эталон) |
Шифр документа | 10434-82 |
Разработчик | Министерство монтажных и особых строй работ СССР (Минмонтажспецстрой) |
Принявший орган | Министерство монтажных и особых строй работ СССР (Минмонтажспецстрой) |
Дополнительные данные | Отменен согласно приказу от 14.12.2015 № 188. Срок отмены перенесен согласно приказа от 21.04.2017 № 86 |
В данном документе нет ссылок на другие нормативные документы.
Муниципальный Эталон СОЮЗА ССР
СОЕДИНЕНИЯ КОНТАКТНЫЕ
ЭЛЕКТРИЧЕСКИЕ
Систематизация. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ГОСТ 10434-82
Муниципальный Эталон СОЮЗА ССР
СОЕДИНЕНИЯ КОНТАКТНЫЕ ЭЛЕКТРИЧЕСКИЕ
Систематизация. Общие технические требования
Electric contact connections. Classification.
General technical requirements
ГОСТ 10434-82
Дата ведения 01.01.83
Реальный эталон распространяется на разборные и неразборные электрические контактные соединения шин, проводов либо кабелей (дальше — проводников) из меди, алюминия и его сплавов, стали, алюмомедных проводов с выводами электротехнических устройств, также на контактные соединения проводников между собой на токи от 2,5 А. Для контактных соединений электротехнических устройств на токи наименее 2,5 А требования эталона являются рекомендуемыми. Требования эталона в части допустимого значения электрического сопротивления и стойкости контактных соединений при сквозных токах распространяются также на контактные соединения в цепях заземляющих и защитных проводников из стали.
Эталон не распространяется на электрические контактные соединения электротехнических устройств специального предназначения.
Определения, используемые в эталоне, соответствуют ГОСТ 14312-79, ГОСТ 18311-80.
(Модифицированная редакция, Изм. № 1, 2, 3).
1. Систематизация
1.1. Зависимо от области использования электрические контактные соединения (дальше — контактные соединения) разделяются на классы в согласовании с табл. 1 .
Область использования контактного соединения
Класс контактного соединения
1. Контактные соединения цепей, сечения проводников которых выбраны по допустимым долгим токовым нагрузкам (силовые электрические цепи, полосы электропередачи и т.п.)
2. Контактные соединения цепей, сечения проводников которых выбраны по стойкости к сквозным токам, потере и отклонению напряжения, механической прочности, защите от перегрузки. Контактные соединения в цепях заземляющих и защитных проводников из стали
3. Контактные соединения цепей с электротехническими устройствами, работа которых связана с выделением огромного количества тепла (нагревательные элементы, резисторы и т.п.)
