Каждый человек увлекающийся электроникой сталкивается с материалами зарубежного происхождения. И будь то схема электронного устройства либо спецификация на чип, там могут встречаться огромное количество разных обозначений цепей питания, которые полностью могут ввести в замешательство начинающего либо незнакомого с этой темой радиолюбителя. В вебе довольно инфы дабы внести ясность в этот вопрос. Дальше коротко изложено то что было найдено о происхождении обозначений и их применении.

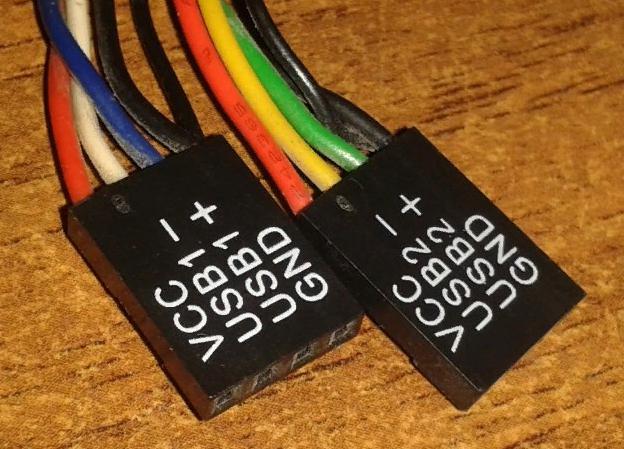

VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами присоединенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы присоединенные к выводам транзистора обозначим RC, RE и RB. Напряжение на далеких (от транзистора) выводах резисторов нередко обозначают VCC, VEE и VBB. На практике, к примеру для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет напротив.
Подобные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают разъяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.
Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, конкретно K, не C), VG (grid, сетка).
Как написано выше, Vcc и Vee применяются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус). Такое обозначение не совершенно корректно, так как микросхемы состоят из комплементарных пар транзисторов. К примеру, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Все же, это обычное устоявшее обозначение для цепей питания независимо от типа проводимости применяемых транзисторов.
Для схем с 2-ух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.
Для микросхем питающихся от 1-го либо нескольких источников одной полярности минус нередко обозначают GND (земля). Земля может быть разной, к примеру, сигнальная, соединение с корпусом, заземление.
Вот список некоторых обозначений (далековато не полный).
| Обозначение | Описание | Заметки |
| GND | Земля (минус питания) | Ground |
| AGND | Аналоговая земля (минус питания) | Analog ground |
| DGND | Цифровая земля (плюс питания) | Digital ground |
| Vcc Vdd V+ VS+ |
Плюс питания (наибольшее положительное напряжение) |
|
| Vee Vss V- VS− |
Земля, минус питания (самое отрицательное напряжение) |
|
| Vref | Опорное напряжение (для АЦП, ЦАП, компараторов и др.) |
Reference (идеал, эталон) |
| Vpp | Напряжение программирования/стирания | (может быть pp = programming power) |
| VCORE VINT |
Напряжение питания ядра (к примеру, в ПЛИС) |
Core (ядро) |
Internal (внутренний)VIO
VCCIOНапряжение питания периферийных схем
(к примеру, в ПЛИС)Input/Output (ввод/вывод)
Как видно, нередко обозначения образуются путём прибавления слова, одной либо нескольких букв (может быть цифр), которые соответствуют буковкам в слове отражающем функцию цепи (к примеру, как Vref).
Время от времени обозначения Vcc и Vdd могут находиться у одной микросхемы (либо устройства), тогда это может быть, к примеру, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой либо периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.
Совмещение в современных микросхемах разных технологий, традиции, либо какие-то другие предпосылки, привели к тому, что нет чёткого аспекта для выбора того либо другого обозначения. Потому бывает, что обозначения «смешивают», к примеру, применяют VCC вкупе с VSS либо VDD вкупе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. К примеру, фактически везде, можно повстречать в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы применяется обозначение для схем на биполярных транзисторах.
Текстов какого или эталона (ANSI, IEEE) по данной теме отыскать не удалось. Вот поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Невзирая на это, приведённой инфы полностью довольно, дабы чуток лучше ориентироваться в зарубежных материалах по электронике.
Расшифровка обозначений на кнопках и разъемах магнитол
Магнитола представляет собой встроенное устройство, созданное для подключения к бортовой системе автомобиля и дополнительным аксессуарам, для которых выступает в качестве головного устройства. Дабы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только лишь стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана часто встречающаяся расшифровка обозначений магнитол на примере Пионер.
Подсоединение магнитолы
Как верно подключиться к электронному устройству
Понятие интерфейса в том виде, котором мы на данный момент его знаем, появилось в 1960-х годах. Точнее, в 1964 году, когда компания разработала свой знаменитый мейнфрейм IBM System/360. Вот тогда были сформулированы главные задачи любого интерфейса – физического либо виртуального. Они состояли в том, дабы обеспечить типовое подключение для всех устройств.
Евро разьемы
Вначале быть изготовлено всего несколько типов стандартных входов, обеспечивающих сопоставимость продукции, выпущенной различными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. На данный момент на каждый тип подключения разработан свой стандартный интерфейс, таковой подход в значимой мере упрощает разработку и продажу всех типов гаджетов и позволяет разобраться с их встроенными способностями. Приведем описания главных коммуникационных частей, сначала, обозначение кнопки на магнитоле, которые применяются на панелях автомагнитол Пионер и других.

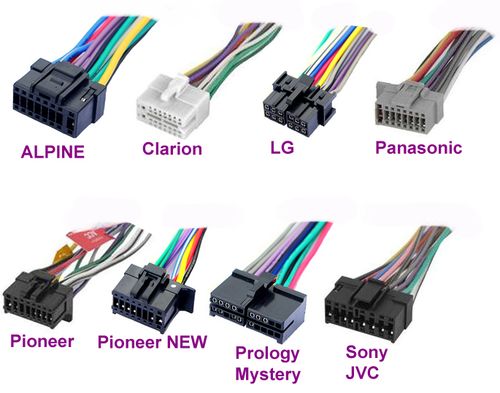

Виды фирменных разьемов
Описание кнопок на фронтальной панели магнитолы для управления (расшифровка)
| Обозначения кнопок | Функция кнопок |
| AF | Другая частота RDS, автоматический поиск при нехорошем приеме |
| ALL OFF | Все выключено |
| AMS | Музыкальный детектор, работает по принципу проигрывания количества треков, равное количеству нажатий |
| ANG | Регулировка панели |
| ATA | Автоматом врубается радио при выключении и перемотке медиатреков |
| ATT | Стремительно уменьшает громкость |
| BAND | Выбор радиоприемника |
| BEER | Включение звукового сопровождения нажатия кнопок |
| Blank Skip | Пропускает паузы более 8 секунд |
| BMS | Компенсирует низкие частоты при падении за счет основного устройства |
| BTM | Запоминает доброкачественную частоту сильных станций |
| CLK ADJ | Регулирует время |
| COLOR | Цвет |
| DISP | Активация монитора |
| DNPP | Выбор CD в чейнджере |
| DNPS | Ввод заглавий дисков |
| DSP | Активация звукового микропроцессора |
| EJECT | Извлечь кассету в кассетном приемнике либо диск |
| EON | Прием дорожной инфы |
| FUNCTION | Переключает более применяемые функции |
| INTO SCAN | Воспроизводит запись по 10 с для поиска |
| LOS | Отыскивает станции, пропуская со слабеньким приемом |
| LOUD | Компенсация тонов |
| M.RDM | Случайное проигрывание дисков |
| PI | Автоматический поиск |
| PI SOUND | Переключение на другую частоту |
| PI MUTE | Приглушенный звук |
| POWER | Выключение |
| PS | Прослушивание по сохраненным настройкам |
| PTY | Выбор жанра |
| RDS | Поиск станции по мета-данным |
| RDM | Проигрывание дорожек диска в хоть какой последовательности |
| REG | Переход на частоту радиостанции с RDS |
| Repeat Play | Повторноепроигрываниедорожки |
| SCAN | Сканирование дорожек с проигрыванием начала |
| SEL | Настройка |
| SHUFFLE PLAY | Проигрывание в случайном порядке доступной музыки |
| SYSTEM Q | Отслеживание фактором улучшения звука и показ их на экране |
| TA SEEK | Поиск станции с RDS |
| TC | Вызов тюнера при перемотке |
Распиновка разъема (расшифровка)
Распиновка разъема – это единственный элемент интерфейса питания, имеющий персональную схему. Другими словами интерфейс всегда различный и находится в зависимости от определенной модели магнитолы, но обозначение распиновки магнитолы всегда однообразное. Описание обычно приводится в документации.

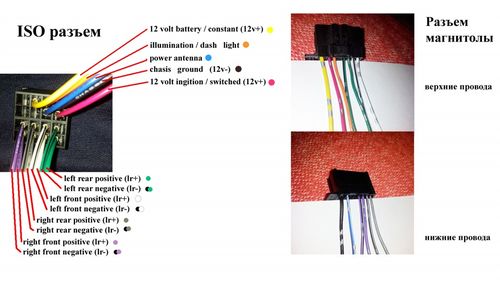

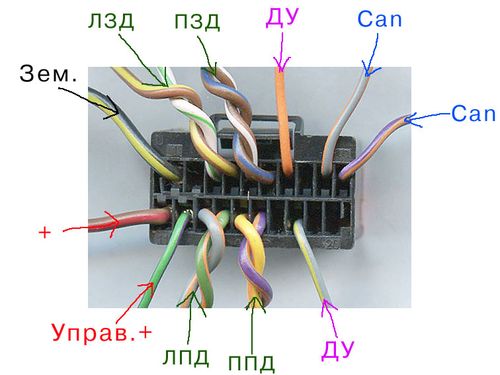

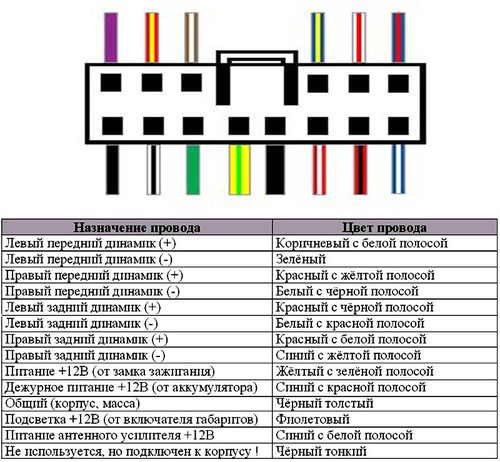

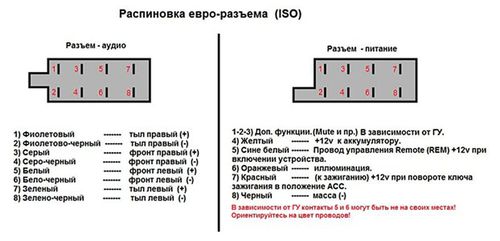

Распиновка разъема
Есть методики определения выходов пинов опытным методом в этом случае, если нереально получить оригинальное описание контактов. Это типично для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления нередко нужна, так как устройство оказывается вправду хорошего свойства и может еще употребляться в медийных целях.
Детализированное описание разьемов
Описание разъемов управления
В аннотации по эксплуатации указана рядовая схема с условными обозначениями, описание которых приводится ниже. Данные должны учесть название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем паче развернутую функциональность поддерживается. Пионер практикует огромное количество интерфейсов, другие – нет.

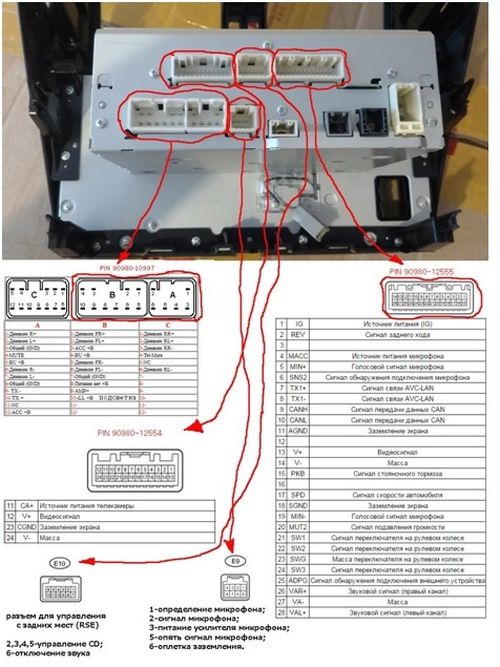

Но количество – это не панацея, а только один из вариантов частей интерфейса. Идеальнее всего осознать произнесенное можно при помощи иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в аннотации к магнитоле и приведены ниже.
Название проводов и выходов питания автомагнитолы
| BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY | Питание от батареи |
| GND, GROUND, K31, «минус» | Провод на «массу» |
| A+, ACC, KL 15, S-K, S-kont, SAFE, SWA | Питание с зажигания |
| N/C, n/c, N/A | Пустой контакт |
| LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко». |
Приведенный перечень не является исчерпающим. Интерфейсы автомагнитолы – это забота производителей, потому расшифровка проводов всегда персональна и приводится в аннотации к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, потому и числятся прерогативой производителя.
