Разрядная емкость источника
Величина, зависящая от силы тока разряда, именуется разрядной ёмкостью источника. Это электрический заряд, который отдаёт источник в процессе использования зависимо от тока нагрузки. Данную величину можно считать неизменной условно. Так, стартерный аккумулятор, имеющий разрядную ёмкость С = 55 А*ч, при токе разряда 5,5 А проработает 10 часов. При пусках холодного либо имеющего неисправность автомобиля аккумулятор можно разрядить за пару минут.
Для того дабы отыскать остаточную разрядную ёмкость, создают циклы «заряд – разряд». Они производятся с помощью нагрузочных сопротивлений. Разряд на нагрузочное сопротивление создают до мало допустимых значений плотности электролита. При всем этом замеряется время работы под нагрузкой. Это животрепещуще при сезонном обслуживании аккумов для выявления процессов саморазряда.
Внутреннее сопротивление источников тока – принципиальная величина. Способы, используемые для её понижения, являются прямыми способами роста отдаваемой мощности источника, означает, увеличения производительности двухполюсников. Правильное измерение и вычисление импеданса эквивалентных схем позволяют приблизить двухполюсник к безупречному источнику.

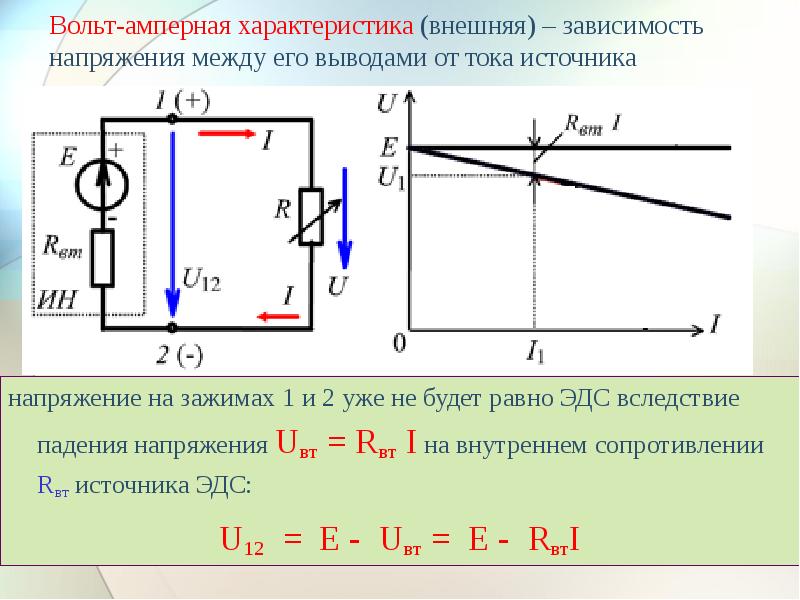

Двухполюсник и его эквивалентная схема
Двухполюсник представляет собой электрическую цепь, содержащую две точки присоединения к другим цепям. Бывает два вида электрических цепей:
- цепи, содержащие источник тока либо напряжения;
- двухполюсники, не являющиеся источниками.
1-ые характеризуются электрическими параметрами: силой тока, напряжением и импедансом. Для расчёта характеристик таких двухполюсников за ранее создают подмену реальных частей цепи на безупречные элементы. Композиция, которая выходит в итоге схожей замены, именуется эквивалентной схемой.
Внимание! При работе со сложными электрическими схемами с учётом того, что устройство работает на одной частоте, допустимо преобразовывать последовательные и параллельные ветки до получения обычный схемы, доступной для расчёта характеристик. 2-ой вид двухполюсников можно охарактеризовать только величиной внутреннего сопротивления
2-ой вид двухполюсников можно охарактеризовать только величиной внутреннего сопротивления.

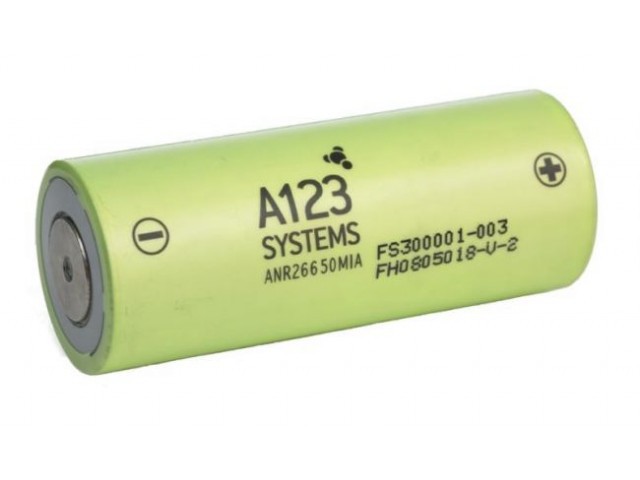

Внутреннее сопротивление аккума 18650
Аккумулятор форм фактор 18650 представляет цилиндр, в каком спиралью свернуты банки, состоящие из пар лент с различными полюсами, разбитые сепараторами. Внутренняя внутренность может быть никель-кадмиевой, металлогидридной либо литий-ионной. Зависимо от активной пары батареи имеют разную емкость и разность потенциалов на клеммах.
Какое должно быть внутреннее сопротивление в аккумах 18650 литий-ионного типа? Изменяется ли сопротивление с потерей емкости. Все это можно найти, составив схему для измерения.

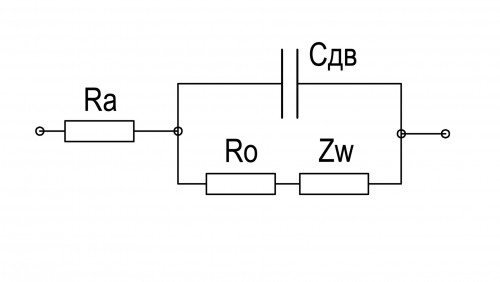

Ra – активное сопротивление 18650
Cдв – емкость двойного электрического слоя
R0 – сопротивление переноса заряда на границе электролит-электрон
Zw – диффузионный импеданс Варбурга
При всем этом измерение делается током в 1000 Гц, согласно интернациональным эталонам. Связано это с устройством аккума, который является сразу конденсатором и резистором. Стандартное внутреннее сопротивление новых литиевых аккумов 18650 около 100мОм. Это норма. С течением времени аккумулятор безизбежно теряет емкость, внутреннее сопротивление растет.

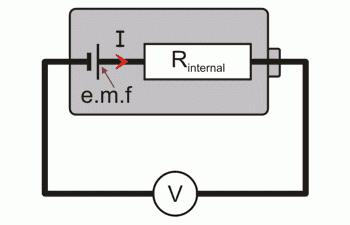

Как проверить внутреннее сопротивление АКБ
Есть определённые методики, при помощи которых получится без помощи других проконтролировать состояние батареи в автомобиле. Так как измерить текущее внутреннее сопротивление применяемого аккума навряд ли получится, то почти всегда спецы используют косвенные способы.
Замеры стоит проводить часто, дабы иметь полную картину о состоянии электроприбора. Опытным путём подтверждено, что в течении года R в банках в среднем увеличивается на 5%. Если же измеритель указывает отклонение на 8% за этот период, то понижение работоспособности кроется в более жёстких критериях эксплуатации или в лишней нагрузке от потребителей.
Одним из вариантов мониторинга является подача переменного тока. Он занимает около 2-ух часов. Не считая цифрового вольтметра и ограничительного трансформатора, потребуются конденсатор и неизменный резистор. При кажущейся простоте схемы точность результатов будет низкой, так как на процесс влияют включенные реактивные и активные характеристики, также хим взаимодействия снутри корпуса.
На практике спецы пользуются почаще способом неизменной нагрузки. Он состоит в том, что батарею в протяжении нескольких секунд оставляют нагруженной. Высчитать разыскиваемое значение помогают подготовительные и последующие замеры напряжения вольтметром по традиционной формуле закона Ома. Но схожий способ не подойдёт для старенькых батарей.
В ближайшее время набирает популярность короткоимпульсный метод. Его положительными сторонами являются такие причины:
- в качестве измерителя применяется только вольтметр;
- батарею не нужна снимать либо отключать от бортовой сети;
- процесс короткосрочный и не сказывается на предстоящей работе оборудования.

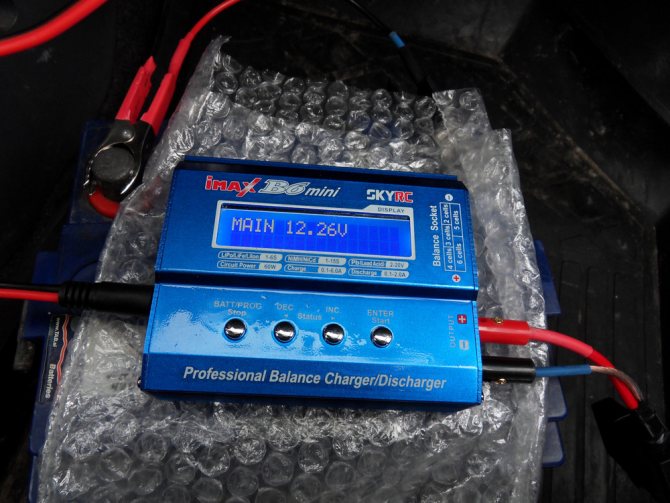

Автомобилисты-любители могут без помощи других собрать тестер для замера внутреннего сопротивления, но почаще пользуются помощью промышленных аппаратов. Помогают как нагрузочные вилки, так и аппараты, устанавливающие связь между состоянием АКБ и импедансом. Более дорогой вариант – использование измерителя спектров, помогающего найти проводимость.
Измерение внутреннего сопротивления авто АКБ
Что такое внутреннее психологическое сопротивление и что с ним делать?
Особое воздействие оказывает величина импеданса на авто батареи. Если эксплуатация тс активная как в городке, так и на трассе, сельских дорогах, импеданс оказывает огромное воздействие на длительность службы батареи. Постоянное тестирование позволяет найти, когда пригодность АКБ для работы приближается к финишу.
Описание параметра
Сопротивление принято обозначать R. В авто аккуме это сумма сопротивлений омического и поляризации. В свою очередь, омическое R слагается из сопротивлений, которые появляются в электролите, на соединениях банок, на контактах, электродах, сепараторах.
Импеданс проявляется в отношении тока снутри батареи независимо от того, разрядный он либо зарядный. Все элементы АКБ имеют свою проводимость, которая различается.
Связанные причины
Конструкции аккумов, используемые материалы различные, потому характеристики неодинаковые. К примеру, плюсовая решетка имеет R в 10 тыс. раз меньше, чем у нанесенного на нее свинца. На минусовой решетке разница неощутимая.
Разработка производства электродов также различается, что сказывается на показателях. Сюда относятся: качество материала, контактов, конструкция, присутствие легирующих компонент.
На R сепараторов оказывают влияние толщина и пористость материала. Сопротивление электролита находится в зависимости от его температуры, концентрации.
Измерение сопротивления
Четкое измерение внутреннего сопротивления нереально без применения графиков разрядных кривых. На него оказывают влияние заряженность АКБ, нагрузка, температура. Автовладельцы пользуются более обычным методом, позволяющим судить о состоянии источника питания.
Пользуются лампой из фары, к примеру галогеновой на 60 Вт, и тестером. Светодиодную не следует использовать ни при каких обстоятельствах. Лампочку и мультиметр подключают к батарее последовательно. Записывают показания вольтметра. Отключают нагрузку и глядят напряжение, которое окажется больше.
Ассоциируют показания измерительного устройства. Проводят расчет: если разница не превосходит 0,02 В, состояние АКБ не плохое – импеданс не больше 0,01 Ом.
Пользуются вольтметром с цифровой индикацией: на стрелочном тяжело зафиксировать четкие характеристики.
Опыт автовладельцев
Отзывы водителей различные. Маленькая часть предпочитает инспектировать АКБ в мастерских. Другие, которые сообразили процесс и значение этого параметра для жизнедеятельности аккума, уделяют пару минут для постоянной проверки.
При всем этом автовладельцы рекомендуют направить внимание на такие моменты:
- Не следует слепо управляться абсолютными показателями, взятыми из специальной литературы, веба. Более полезно ассоциировать старенькые характеристики с новыми.
- Есть нормы для каждой АКБ. Их берут из аннотации либо уникальной упаковки.
- Постоянное измерение импеданса позволяет выслеживать конфигурации в батарее. В одних случаях довольно отыскать и убрать причину, в других – это сигнал о необходимости замены АКБ в ближнем будущем.
Параметр принципиальный. Если определять его часто, это дозволит избежать многих заморочек. Так считают большая часть автовладельцев независимо от того, проводят они измерения сами либо обращаются к мастерам.
Внутреннее сопротивление источника тока. Сопротивление — формула
Электрический ток в проводнике появляется под воздействием электрического поля, заставляющего свободные заряженные частички приходить в направленное движение. Создание тока частиц – суровая неувязка. Сконструировать такое устройство, которое будет поддерживать разность потенциалов поля долгое время в одном состоянии – задачка, решение которой оказалось под силу населению земли только к концу XVIII века.
1-ые пробы
1-ые пробы «накопить электричество» для предстоящего его исследования и применения были предприняты в Голландии. Германец Эвальд Юрген фон Клейст и голландец Питер ван Мушенбрук, проводившие свои исследования в городе Лейден, сделали 1-ый в мире конденсатор, нареченный позднее «лейденской банкой».
Скопление электрического заряда уже проходило под действием механического трения. Применять разряд через проводник можно было в течение некоторого, довольно недлинного, промежутка времени.
Победа людского разума над таковой эфемерной субстанцией, как электричество, оказалась революционной.
К огорчению, разряд (электрический ток, создаваемый конденсатором) продолжался так кратко, что сделать неизменный ток не мог. Не считая того, напряжение, даваемое конденсатором, равномерно снижается, что не оставляет способности получать долгий ток.
Необходимо было находить другой метод.
1-ый источник
Опыты итальянца Гальвани по исследованию «животного электричества» были уникальной попыткой отыскать естественный источник тока в природе. Развешивая лапки препарированных лягушек на железных крючках стальной решетки, он направил внимание на соответствующую реакцию нервных окончаний.
Но выводы Гальвани опроверг другой итальянец — Алессандро Вольта. Заинтересовавшись возможностью получения электричества из организмов животных, он провел серию тестов с лягушками. Но вывод его оказался полной противоположностью предшествующим догадкам.
Вольта направил внимание, что живой организм является только индикатором электрического разряда. При прохождении тока мускулы лапок сокращаются, указывая на разность потенциалов. Источником электрического поля оказался контакт разнородных металлов. Чем далее друг от друга они находятся в ряду хим частей, тем значительнее эффект.

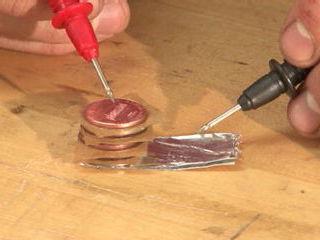

Пластинки из разнородных металлов, проложенные картонными дисками, пропитанными веществом электролита, делали долгое время нужную разность потенциалов. И пусть она была невысока (1,1 В), но электрический ток можно было изучить длительное время. Главное, что напряжение сохранялось постоянным так же длительно.
Что происходит
Почему в источниках, получивших название «гальванических частей», вызывается таковой эффект?
Два железных электрода, помещенных в диэлектрик, играют различные роли. Один поставляет электроны, другой их воспринимает. Процесс окислительно-восстановительной реакции приводит к возникновению излишка электронов на одном электроде, который именуют отрицательным полюсом, и недочета на втором, обозначим его как положительный полюс источника.
В самых обычных гальванических элементах окислительные реакции происходят на одном электроде, восстановительные – на другом. Электроны приходят на электроды из наружной части цепи. Электролит является проводником тока ионов снутри источника. Сила сопротивления управляет продолжительностью процесса.
Медно-цинковый элемент
Принцип деяния гальванических частей любопытно разглядеть на примере медно-цинкового гальванического элемента, действие которого идет в счет энергии цинка и сульфата меди. В этом источнике пластинка из меди помещена в раствор сульфата меди, а цинковый электрод погружен в раствор сульфата цинка. Смеси разбиты пористой прокладкой во избежание смешивания, но непременно соприкасаются.
Если цепь замкнута, поверхностный слой цинка окисляется. В процессе взаимодействия с жидкостью атомы цинка, превратившись в ионы, возникают в растворе. На электроде высвобождаются электроны, которые могут учавствовать в образовании тока.
Попадая на медный электрод, электроны учавствуют в восстановительной реакции. Из раствора на поверхностный слой поступают ионы меди, в процессе восстановления они преобразуются в атомы меди, осаждаясь на медной пластинке.
Суммируем происходящее: процесс работы гальванического элемента сопровождается переходом электронов восстановителя к окислителю по наружной части цепи. Реакции идут на обоих электродах. Снутри источника протекает ионный ток.
Трудности применения
В принципе, неважно какая из вероятных окислительно-восстановительных реакций может быть применена в батареях. Но веществ, способных работать в ценных на техническом уровне элементах, не так и много. Более того, многие реакции требуют издержек дорогостоящих веществ.

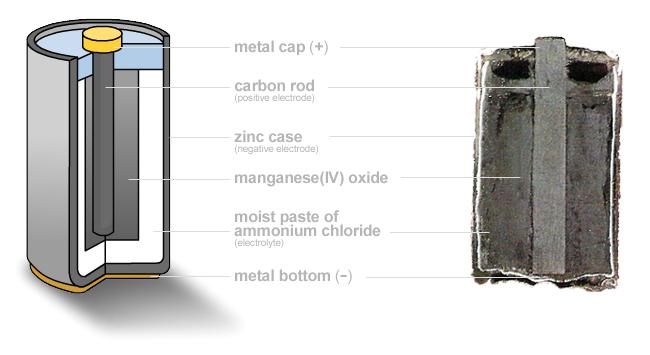

Современные аккумуляторные батареи имеют более обычное строение. Два электрода, помещенные в один электролит, заполняют сосуд – корпус батареи. Такие конструктивные особенности упрощают строение и удешевляют батареи.
Хоть какой гальванический элемент способен создавать неизменный ток.
Сопротивление тока не позволяет всем ионам сразу оказаться на электродах, потому элемент работает довольно длительно. Хим реакции образования ионов в какой-то момент прекращаются, элемент разряжается.
Внутреннее сопротивление источника тока имеет огромное значение.
Мало о сопротивлении
Внедрение электрического тока, безусловно, вывело научно-технический прогресс на новейшую ступень, отдало ему огромный толчок. Но сила сопротивления протеканию тока становится на пути такового развития.
С одной стороны, электрический ток обладает неоценимыми качествами, применяемыми в быту и технике, с другой – имеется существенное противодействие. Физика как наука о природе пробует установить баланс, привести в соответствие эти происшествия.
Сопротивление тока появляется вследствие взаимодействия электрически заряженных частиц с веществом, по которому они движутся. Исключить этот процесс в обычных температурных критериях нереально.
Сопротивление
Внутреннее сопротивление источника тока и противодействие наружной части цепи имеют несколько различную природу, но одинаковым в этих процессах является совершение работы по перемещению заряда.
Сама работа зависит только от параметров источника и его заполнения: свойств электродов и электролита, так же как для наружных частей цепи, сопротивление которых находится в зависимости от геометрических характеристик и хим черт материала. Например, сопротивление железного провода увеличивается с повышением его длины и миниатюризируется при расширении площади сечения. При решении задачи, как уменьшить сопротивление, физика советует применять спец материалы.
Работа тока
В согласовании с законом Джоуля-Ленца в проводниках выделяется количество теплоты, пропорциональное сопротивлению. Если количество теплоты обозначить Qвнут., силу тока I, время его протекания t, то получим:
- Qвнут. = I 2 · r · t,
где r – внутреннее сопротивление источника тока.
Во всей цепи, включающей как внутреннюю, так и внешнюю ее части, выделится общее количество теплоты, формула которого имеет вид:
- Qполное = I 2 · r · t + I 2 · R · t = I 2 · (r +R) ·t,
Понятно, как обозначается сопротивление в физике: наружняя цепь (все элементы, не считая источника) имеет сопротивление R.
Закон Ома для полной цепи
Учтем, что основную работу совершают посторонние силы снутри источника тока. Ее величина равна произведению заряда, переносимого полем, и электродвижущей силы источника:
- q · E = I 2 · (r + R) · t.
понимая, что заряд равен произведению силы тока на время его протекания, имеем:
- E = I · (r + R).
В согласовании с причинно-следственными связями закон Ома имеет вид:
Сила тока в замкнутой цепи прямо пропорциональна ЭДС источника тока и назад пропорциональна общему (полному) сопротивлению цепи.
Делая упор на эту закономерность, можно найти и внутреннее сопротивление источника тока.

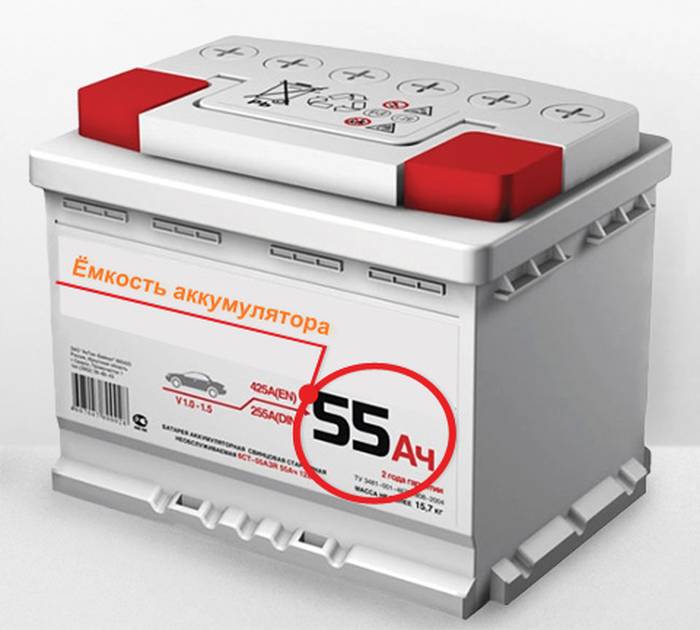

Разрядная емкость источника
К главным чертам источников можно отнести и разрядную емкость. Наибольшее количество электричества, получаемое при эксплуатации в определенных критериях, находится в зависимости от силы тока разряда.
В безупречном случае, когда производятся определенные приближения, разрядную емкость можно считать неизменной.
Например, стандартная батарейка разности потенциалов 1,5 В обладает разрядной емкостью 0,5 А·ч. Если ток разрядки 100 мА, то работает в течение 5 часов.
Методы зарядки батарей
Эксплуатация батарей приводит к их разрядке. Восстановление аккумов, зарядка компактных частей осуществляется с помощью тока, значение силы которого не превосходит одной десятой емкости источника.
Предлагаются следующие методы зарядки:
- внедрение постоянного тока в течение данного времени (порядка 16 часов током 0,1 емкости аккума);
- зарядка понижающим током до данного значения разности потенциалов;
- внедрение несимметричных токов;
- последовательное использование коротких импульсов зарядки и разрядки, при которых время первой превосходит время 2-ой.
Практическая работа
Предлагается задание: найти внутреннее сопротивление источника тока и ЭДС.
Для его выполнения нужно запастись источником тока, амперметром, вольтметром, ползунковым реостатом, ключом, набором проводников.
Внедрение закона Ома для замкнутой цепи дозволит найти внутреннее сопротивление источника тока. Для этого следует знать его ЭДС, величину сопротивления реостата.
Расчетная формула сопротивления тока во наружной части цепи может быть определена из закона Ома для участка цепи:
где I – сила тока во наружной части цепи, измеряется амперметром; U – напряжение на наружном сопротивлении.
Для увеличения точности измерения делаются более 5 раз. Зачем это необходимо? Измеренные в процессе опыта напряжение, сопротивление, ток (точнее, сила тока) применяются дальше.
Дабы найти ЭДС источника тока, воспользуемся тем, что напряжение на его клеммах при разомкнутом ключе фактически равно ЭДС.
Соберем цепь из последовательно включенных батареи, реостата, амперметра, ключа. К клеммам источника тока подключаем вольтметр. Разомкнув ключ, снимаем его показания.
Внутреннее сопротивление, формула которого получена из закона Ома для полной цепи, определим математическими расчетами:
- I = E : (r + R).
- r = E : I – U : I.
Измерения демонстрируют, что внутреннее сопротивление бывает существенно меньше наружного.
Практическая функция аккумов и батарей находит обширное использование. Неоспоримая экологическая безопасность электродвигателей не подлежит сомнению, но сделать вместительный, эргономичный аккумулятор – неувязка современной физики. Ее решение приведет к новенькому витку развития авто техники.
Компактные, легкие, вместительные аккумуляторные батареи также очень нужны в мобильных электронных устройствах. Припас энергии, используемой в них, впрямую связан с работоспособностью устройств.
