Формула сечения кабеля по мощности

Провода и кабели

Создатель Aluarius На чтение 6 мин. Просмотров 2.8k. Размещено 09.10.2015

Электрическая проводка – это важная часть большой коммуникационной системы, которая снабжает дом электроэнергией. От ее высококачественной и долгой эксплуатации зависит качество работы освещения и бытовых электрических устройств, которых в ближайшее время становится в каждом доме все в большей и большей степени. Потому все почаще встречаются на строй порталах вопросы, которые касаются конкретно проводки. И один из таких вопросов, как верно провести расчет сечения кабеля по мощности, а поточнее сказать, по нагрузке.

Бывалые электрики на глаз определяют примерно данный показатель. Инженеры пользуются особыми таблицами, которых в Вебе в свободном доступе огромное количество. Но давайте рассуждать здраво. В каждом доме есть определенное количество бытовых устройств, у каких различная мощность. Это 1-ое. 2-ое – количество комнат и служебных помещений может быть сильно отличаться в каждом доме. А это оказывает влияние на потребляемую мощность по свету. К тому же у кого-либо в доме висят многорожковые люстры, а кто-то обходится и точечными светильниками. Плюс обилие различных ламп.

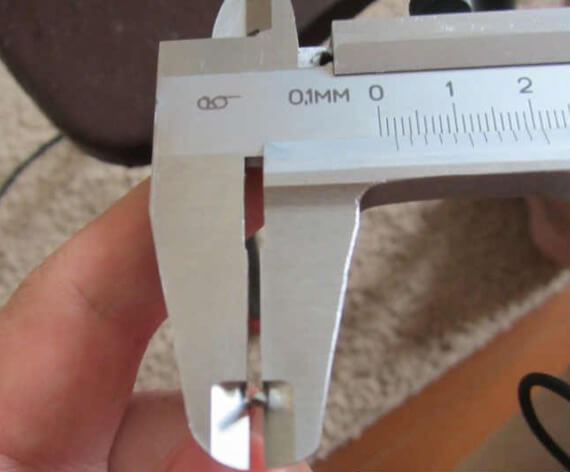

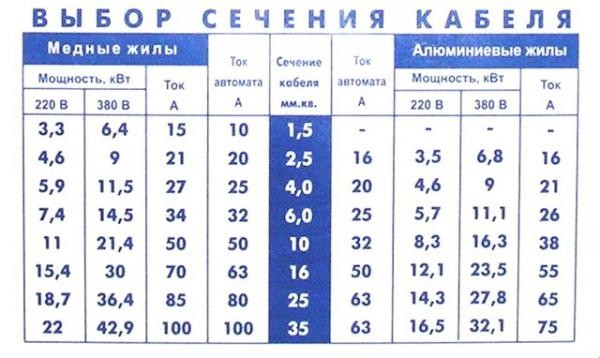

Таблица расчета сечения кабеля

Третье – это опять-таки мощность бытовых устройств, которую подсчитывают по фактическим показателям. Другими словами, фактически пересчитывают по пальцам, какими устройствами и с какой мощностью обладатели домов пользуются. И самое принципиальное, что при подсчете общей мощности нет необходимости учесть фактор, который оказывает влияние на то, как работают приборы и освещение: повсевременно либо временами. Принципиально знать общую нагрузку на кабель.

Формула расчета

Итак, существует формула расчета сечения электрического кабеля либо провода по мощности. Вот она:

I=P*K/U*cos φ – эта формула применяется для однофазовых сетей с напряжением в 220 В.

• «Р» — это суммарная мощность всех бытовых устройств и освещения.
• «К» – это тот коэффициент одновременности, другими словами, он сглаживает показатель мощности по временному показателю. Ведь не всегда же мы пользуемся освещением либо устройствами. Это величина неизменная и равна 0,75.
• «U» — напряжение 220 В.
• cos φ – это также неизменная величина, равная единице.

Фактически в этой формуле все величины, не считая общей мощности, неизменные. Потому в базе расчета лежат конкретно нагрузки, которые делают бытовые приборы и осветительные приборы. Другими словами, величина тока находится в зависимости от потребляемой мощности. Эти характеристики обычно указываются в технической документации, которая поступает в комплекте с электрическим устройством. Часто производители указывают ее на бирках. Вот только некоторые характеристики мощности главных бытовых устройств, применяемых почаще других.

Читайте также: Термоусадка для электрических проводов – размеры, технические свойства и метод использования

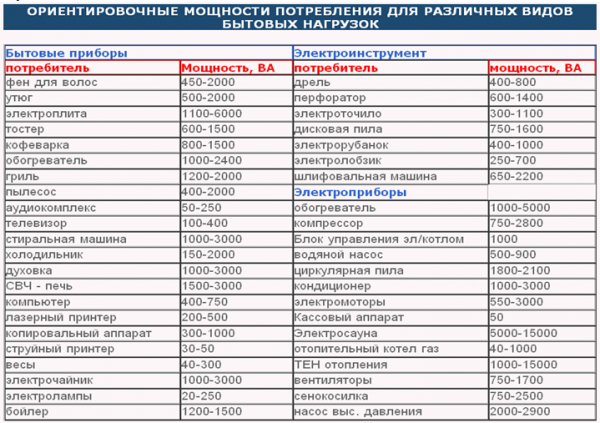

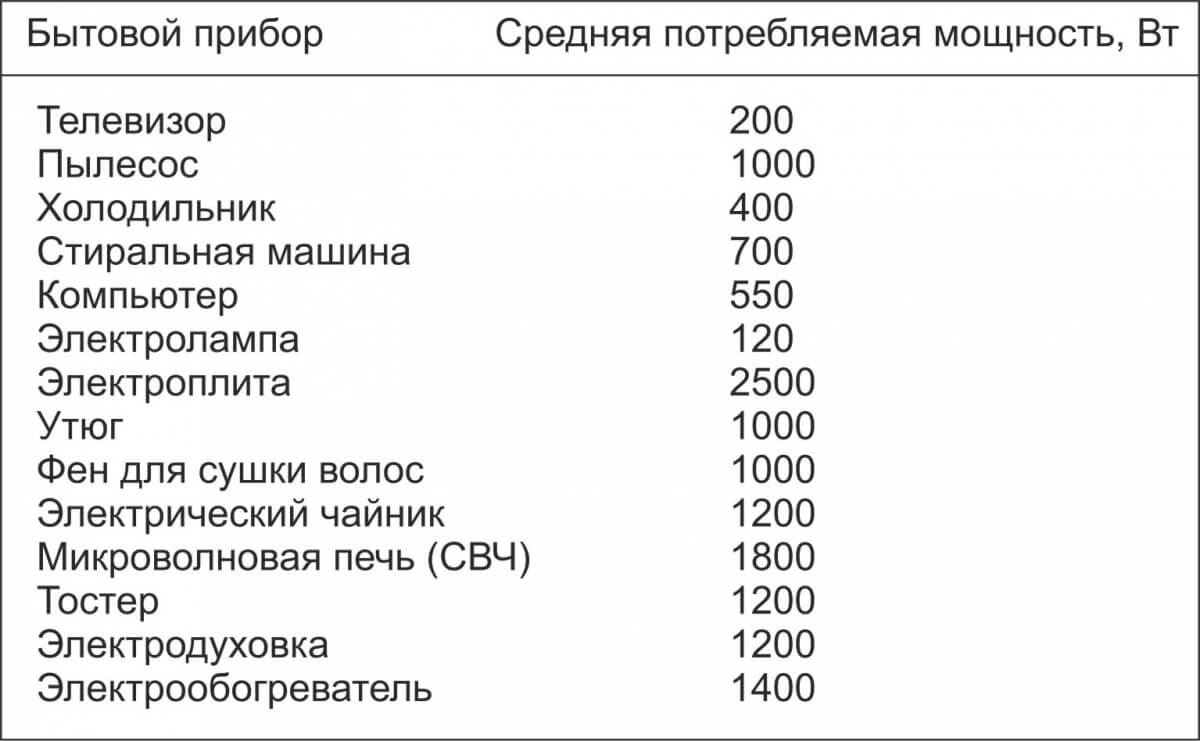

• Освещение от 300 Вт до 1500 Вт. Как было сказано выше, все находится в зависимости от количества и вида ламп.
• Телек от 140 до 300 Вт. Это мощность современных моделей.
• Холодильник от 300 до 800.
• Утюг от 1000 до 200. Это один из самых энергопотребляемых агрегатов.
• К этой же категории относится электрочайник: 1000-2500 Вт.
• Добавим сюда же стиральную и посудомоечную машину – 2500 Вт.
• Микроволновая печь в среднем в границах 1000 Вт.
• Компьютер от 300 до 600 Вт.

Можно было бы сюда добавить и другие приборы, например, фен, музыкальный центр, пылесос, бойлер и т.д.. Другими словами, для подсчета сечения электрического кабеля по мощности нужно поначалу найти, сколько устройств есть в доме. Складывая их мощность, устанавливается суммарная общая потребляемая мощность, которая и будет действовать на электрическую проводку.

Итак, все величины вставляются в формулу, по которой определяется сила тока. Давайте подсчитаем мощность всех перечисленных выше устройств по малой ставке. И определим, какой кабель будет нужен. Общая мощность составляет – 6540 Вт либо 6,54 кВт. Вставляем ее в формулу:

Сейчас для определения сечения кабеля будет нужно таблица, в какой установлено соотношение 2-ух величин.

Внимание! Величина электрического тока в таблицах обычно показана целыми цифрами. Потому стоит округлить наш приобретенный итог до большей величины. Это создаст определенный припас прочности. В нашем случае это будет 27 А по медным проводам, и 28 А по дюралевым. Соответственно сечение кабеля будет 2,5 мм² по меди и 4 мм² по алюминию.

Сейчас вы понимаете, как высчитать сечение кабеля.
Расчет сечения кабеля по помещениям

Вышеперечисленный расчет с формулой предназначается для вводного кабеля в дом. Но давайте разглядим внутреннюю разводку по комнатам и помещениям. Все дело в том, что с освещением все более либо наименее понятно. Бросаете под него во все комнаты кабель сечением 1,5 мм², и будьте убеждены, что все вы сделали верно. Ни перегрева, ни замыкания у вас не будет.

С розетками все не так просто. Есть в доме комнаты, где наличие бытовых устройств зашкаливает. Это кухня и ванная. В последней обычно нередко работает стиральная машина и фен. Кстати, у него большая мощность от 1000 до 2500 Вт. Так что нагрузку этот маленький устройство делает благопристойную.

Читайте также: Где применяется провод ПУГНП

Итак вот нужно решить одну очень важную задачку – верно распределить нагрузку по розеточным группам. Например, на кухне. Поначалу рассчитывается сила тока по вышеперечисленной формуле, где в качестве потребляемой мощности складываются мощности всех присутствующих на кухне бытовых электрических устройств, плюс освещение. Делается выбор сечение кабеля, который будет входить в эту комнату. А вот по розеткам растащить проводку под каждый бытовой устройство с наименьшим сечением. Для холодильника раздельно, для кофеварки и чайника раздельно, для посудомоечной машины раздельно. И так по всем точкам.

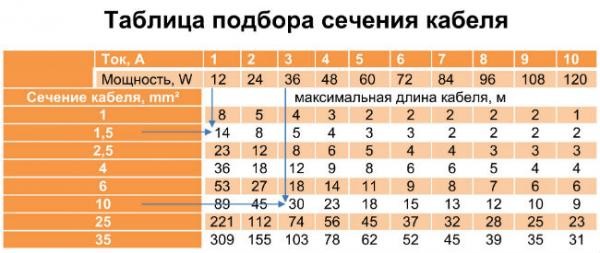

Таблица расчета сечения кабеля по длине

Многие могут сказать, мало ли розеток для 1-го маленького помещения? Есть кандидатура, запитать на блок розеток (двойную либо тройную) кабель большего сечения. Придется провести очередной расчет. Другими словами, вариантов на схему разводки электрических контуров может быть много. Но во всех случаях придется применять формулу и таблицы определения кабельного сечения. Хотя спецы убеждают, что сбалансированный вариант – это под каждый устройство свою розетку.

И очередной момент, касающийся длины кабеля и его утраты напряжения. По законам физики, чем длиннее провод, тем больше у него утраты напряжения. Потому электрики проводят расчет сечения провода по его длине. Правда, внутреннюю разводку такому расчету не подвергают. Очень мизерны утраты.

Какой кабель лучше: медный либо дюралевый

Не будем глубоко вникать в этот вопрос. Просто создадим маленькой сравнительный анализ.

• Медный кабель более крепкий и гибкий. При неоднократном извиве он не ломается.
• Медь хоть и окисляется, но не так активно, как алюминий. Потому контакты эксплуатируются подольше.
• Показатель проводимости медных жил практически вдвое больше, чем у медных. Отсюда и поболее высочайшая нагрузка, которую медный кабель выдерживает.
• Дюралевый провод практически вчетверо дешевле медного.

Есть современные правила проведения электрической разводки. Итак вот в них рекомендуется внутреннюю разводку проводить медными проводами, а внешнюю дюралевыми.

Заключение по теме

Итак, подводя результат всему вышесказанному, нужно выполнить заключение, что расчет мощности устройств и сечения кабеля по нагрузке – ответственный процесс. Допущенная в расчетах ошибка может обойтись очень недешево. Так что бдительность и только бдительность.

Расчет сечения кабеля по мощности, току, длинне

Зависимо от потребляемой мощности оборудования, рассчитывается сечение кабеля, которое находится в зависимости от силы тока, напряжения и длине самого кабеля. Производители кабельной продукции предлагают рынку обеспеченный ассортимент, разобраться в каком и избрать то, что необходимо не просто.

От правильного выбора зависит не только лишь его цена, но и электробезопасность при эксплуатации электрического оборудования. Если сечение кабеля рассчитано некорректно и оно существенно ниже требуемого, то это может привести к перегреву изоляции, недлинному замыканию и вероятному возгоранию, что приведет к пожару.

Издержки на устранение последствий от таковой ситуации несоизмеримы с теми, которые необходимы дабы выполнить грамотный расчет проводки, даже с привлечением спеца.

В этой статье предлагается обычная методика расчета сечения проводника, которая окажет методическую помощь, желающим самим верно высчитать и смонтировать кабельную проводку.

Расчет по мощности электроприборов

Хоть какой кабель либо провод, зависимо от материала из которого он сделан, может выдержать определенную (номинальную) силу тока, а она имеет прямую зависимость от его сечения и длины. Найти общую потребляемую мощность всех установленных устройств легко. Для этого составляется список всего оборудования с указанием потребляемой мощности каждой единицы. Все обозначенные значения суммируются.

Этот расчет осуществляется по следующей формуле:
Pобщ = (P1+P2+P3+…+Pn)×0.8

• Pобщ – общая сумма всех нагрузок.
• (P1+P2+P3+…+Pn) – потребляемая мощность каждого оборудования.
• 0,8 – это поправочный коэффициент, который охарактеризовывает степень загрузки всех устройств. Обычно приборы изредка когда применяются сразу. Такие, как фен, пылесос либо электрокамин, применяются достаточно изредка

Приобретенная сумма будет употребляться для предстоящего расчета.

Таблицы, по которым выбирается сечение кабеля

Расчет для дюралевого провода Расчет для медного провода

Избрать необходимое сечение по данным таблицы не так, трудно. По установленной мощности, величине напряжения и тока, выбирается размер сечения кабеля для закрытой и открытой проводки. Так же подбирается и материал, из которого сделан кабель.

На примере это будет смотреться так: допустим общая потребляемая мощность электроэнергии в доме составила 13 кВт. Если это значение помножить на поправочный коэффициент 0.8, то номинальная потребляемая мощность составит 10.4 кВт. По таблице выбирается близкая по значению величина мощности. В этом случае для однофазовой сети будет число 10.1 кВт, а для трехфазной 10.5 кВт. Для этих значений потребляемой мощности, выбирается сечение 6 мм2 и 1.5 мм2 соответственно.

Расчет сечения кабеля по силе тока

Если расчет по мощности не таковой уж четкий, то расчет по силе тока может дать самые рациональные размеры сечения кабеля, что достаточно принципиально, если применяется медный кабель и в большенном количестве.

Для начала нужно найти токовую нагрузку на всю проводку. Она складывается из таковой нагрузки для каждого из устройств и рассчитываются по таким формулам.

Для однофазовой сети применяется такая формула: I= P:(Uˑcos), а для трехфазной I=P÷√3×Uˑcos

• I- сила тока
• U – напряжение в сети
• Cos – коэффициент мощности

Приобретенные таким методом расчета данные суммируются, и определяется токовая нагрузка на всю проводку. Из таблицы подбираются четкие размеры сечения для всей сети. В таблице имеются значения для открытой и закрытой проводки. Они существенно отличаются друг от друга.

Таблица по выбору сечения кабеля зависимо от силы тока.

Соотношения поперечника жил к токовым нагрузкам

Расчет по длине кабеля

В любом проводнике, сопротивление тока находится в зависимости от его длины. На этом свойстве и основан 3-ий метод расчета сечения кабеля. Чем длиннее проводник, тем больше утраты в сети. Если они превосходят более 5%, то выбирают кабель с огромным сечением.

Для определения сечения кабеля определяют суммарную мощность всех установленных устройств и силу тока, который будет протекать по проводнику. Для этого можно применять, выше приведенную форму расчета. Дальше осуществляется расчет сопротивления проводки по следующей формуле:

• R=(p×L)÷S, где p — удельное сопротивление проводника, которое приводится в особых таблицах;
• L – длина проводника в метрах, множится на два, так как ток течет по фазному и нулевому проводу;
• S- площадь поперечного сечения кабеля.

Дальше делается расчет утраты напряжения, где сила тока множится на сопротивление, приобретенное при расчете. Приобретенное значение делится на величину напряжение в сети и множится на 100%.

Если итоговое значение меньше 5%, то сечение кабеля выбрано верно. В неприятном случае нужно подобрать проводник большего сечения.

В любом случае при расчете сечения проводки, нужно делать надлежащие поправки на перспективу. Может быть, появится желание приобрести более современные дополнительные бытовые приборы, которые будут потреблять больше электроэнергии. Потому лучше прирастить сечение проводки хотя бы на одну ступень. При всем этом вся проводка должна быть выполнена из медного провода.

Расчет сечения кабеля по току, мощности, длине

На сегодня существует широкий ассортимент кабельной продукции, с поперечным сечением жил от 0,35 мм.кв. и выше.

Если некорректно избрать сечение кабеля для бытовой проводки, то итог может иметь два итога:

1. Очень толстая жила «ударит» по Вашему бюджету, т.к. ее метр будет стоить дороже.
2. При неподходящем поперечнике проводника (наименьшем, чем нужно), жилы начнут греться и плавить изоляцию, что скоро приведет к самовозгоранию проводки и недлинному замыканию.

Как Вы осознаете, и тот и другой результат неутешительный, потому перед монтажом проводки в доме и квартире нужно верно высчитать сечение кабеля зависимо от мощности потребителя, силы тока и длины полосы. На данный момент мы тщательно разглядим каждую из методик.

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми устройствами, будет превосходить допустимую величину для токопроводящей жилы, то в скором времени трагедии не избежать.

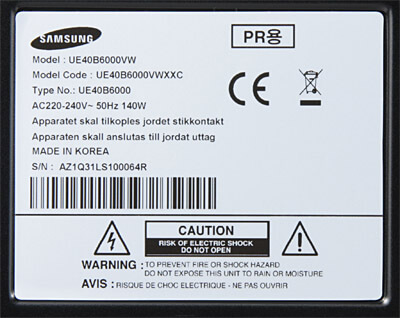

Дабы без помощи других высчитать мощность электроприборов в доме, нужно на лист бумаги выписать свойства каждого устройства раздельно (плиты, телека, осветительных приборов, пылесоса и т.д.). После чего все значения суммируются, и готовое число применяется для выбора кабеля с жилами с хорошей площадью поперечного сечения.

Формула расчета имеет вид:

Где: P1..Pn–мощность каждого устройства, кВт

Обращаем Ваше внимание на то, что получившееся число нужно помножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов сразу работать будет только 80%. Таковой расчет более логичный, так как, например, пылесосом или феном Вы точно не будете воспользоваться в течение долгого времени без перерыва.

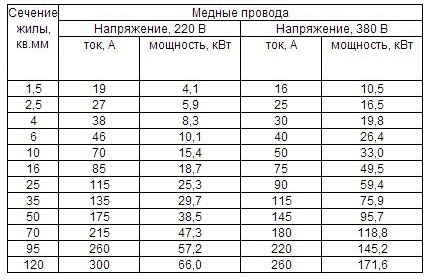

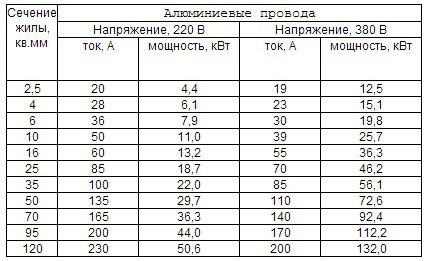

Таблицы выбора сечения кабеля по мощности потребителя:

Это приведенные и облегченные таблицы, более четкие значения вы сможете отыскать в ПУЭ п.1.3.10-1.3.11.

Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Для вас необходимо, это отыскать наиблежайшее значение мощности и поглядеть соответственное сечение жил.

Дабы Вы наглядно сообразили, как верно высчитать кабель по мощности, приведем обычный пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение нужно помножить на коэффициент 0,8, что в итоге даст 10,4 кВт реальной нагрузки. Дальше в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазовой сети (напряжение 220В) и «10,5», если сеть трехфазная.

Это означает, что необходимо избрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате либо каком-либо другом помещении. Другими словами таковой расчёт необходимо проводить для каждой розеточной группы, запитанной от 1-го кабеля, либо для каждого устройства, если он запитан впрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом либо квартиру.

Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазовой сети или 1,5-миллиметровом при трехфазной сети. Как вы видите, все достаточно легко и даже электрик-новичок управится с таким заданием без помощи других!

Расчет по токовой нагрузке

Расчет сечения кабеля по току более четкий, потому идеальнее всего воспользоваться им. Сущность подобна, но только в этом случае нужно найти токовую нагрузку на проводку. Для начала по формулам считаем силу тока по каждому из устройств.

Если в доме однофазовая сеть, для расчета нужно пользоваться следующей формулой: Для трехфазной сети формула будет иметь вид: Где, P – мощность электроприбора, кВт

cos Фи- коэффициент мощности

Более тщательно о формулах, связанных с вычислением мощности, можно прочесть в статье: https://samelectrik.ru/kak-najti-moshhnost-toka.html.

Дальше все токи суммируются и по табличным значениям нужно избрать сечение кабеля по току.

Обращаем Ваше внимание на то, что от критерий прокладки проводника будут зависеть значения табличных величин. При монтаже открытой проводки допустимые токовые нагрузки и мощность будут существенно большенными, чем при прокладке проводки в трубе.

Повторимся, хоть какой расчет сечения проводится для определенного устройства либо их группы.

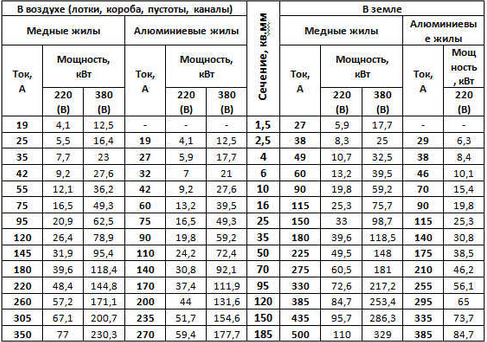

Таблица выбора сечения кабеля по току и мощности:

Расчет по длине

Ну и последний метод, позволяющий высчитать сечение кабеля – по длине. Сущность следующих вычислений состоит в том, что каждый проводник имеет свое сопротивление, которое с повышением протяженности полосы содействует потерям напряжения (чем больше расстояние, тем больше и утраты). В этом случае, если величина утрат превзойдет отметку в 5%, нужно избрать проводник с жилами покрупнее.

Для вычислений применяется такая методика:

• Необходимо высчитать суммарную мощность электроприборов и силу тока (выше мы предоставили надлежащие формулы).
• Осуществляется расчет сопротивления проводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение нужно поделить на выбранное поперечное сечение кабеля.

R=(p*L)/S, где p — табличная величина

Обращаем Ваше внимание на то, что длина прохождения тока должна множиться вдвое, т.к. ток вначале идет по одной жиле, а позже ворачивается вспять по другой.

• Рассчитываются утраты напряжения: сила тока множится на рассчитанное сопротивление.

• Определяется величина утрат: утраты напряжения делятся на напряжение в сети и множатся на 100%.
• Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В неприятном случае подбираем более «толстый» проводник.

Допустим мы высчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда:

Что полностью допустимо для большинства случаев, согласно ГОСТ 29322-14 «Стандартные напряжения». Подробнее в статье: https://samelectrik.ru/kakoe-otklonenie-napryazheniya-v-seti-schitaetsya-predelnym.html.

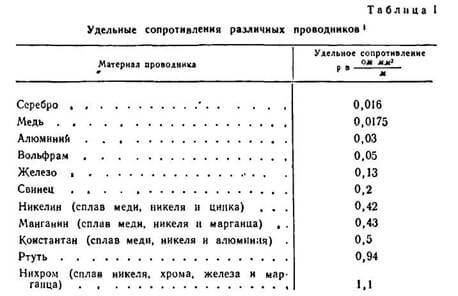

Таблица удельных сопротивлений:

Если Вы протягиваете линию на достаточно протяженное расстояние, непременно производите расчет с учетом утрат по длине, по другому будет высочайшая возможность неверного выбора сечения кабеля.

Видео примеры расчетов

Приятные видео примеры всегда позволяют лучше усвоить информацию, потому предоставляем их к Вашему вниманию:
