7. Чувствительность интегральных схем:
а) среднее значение входного напряжения, при котором электрические характеристики интегральной схемы соответствуют данным значениям
б) данное значение входного напряжения, при котором электрические характеристики интегральной схемы соответствуют данным значениям
в) меньшее значение входного напряжения, при котором электрические характеристики интегральной схемы соответствуют данным значениям +
8. Если продольное сопротивление электрического фильтра k-типа состоит только из ёмкостей, то фильтр:
а) больших частот +
б) заграждающего типа
в) низких частот
9. Устройство, владеющее 2-мя состояниями устойчивого равновесия и способное скачком перебегать из 1-го состояния в другое под воздействием наружного управляющего сигнала, именуется:
а) операционным усилителем
б) логическим устройством, реализующим функцию «И»
в) триггером +
10. Если при неизменной магнитодвижущей силе катушки поменять часть ферромагнитного сердечника электромагнита неферромагнитным веществом, то:
а) сила притяжения якоря F и магнитная индукция Во увеличатся
б) сила притяжения якоря F уменьшится +
в) сила притяжения якоря F возрастет
11. Полевые транзисторы – это полупроводниковые приборы:
а) усилительные характеристики которых обоснованы потоком главных носителей, управляемым электрическим полем +
б) с 2-мя устойчивыми режимами работы, имеющие три либо более p-n переходов
в) с 2-мя устойчивыми режимами работы, управляемыми электрическим полем
12. Соединение, при котором все участки цепи присоединяются к одной паре узлов и на всех участках имеется одно и то же напряжение, именуется:
а) контуром электрической цепи
б) параллельным соединением веток +
в) активной частью цепи
13. Точка электрической цепи, где сходится более 3-х веток:
а) узел +
б) ветвь
в) контур
14. Участок электрической цепи с последовательным соединением частей, расположенный между 2-мя узлами:
а) контур
б) сердцевина
в) ветвь +
15. Хоть какой замкнутый участок электрической цепи:
а) контур +
б) ветвь
в) сердцевина
16. У всех усилителей должен быть больше единицы коэффициент передачи по:
а) напряжению и току
б) мощности +
в) напряжению
17. Обоюдная индуктивность:
а) векторная величина, определяемая по силовому воздействию магнитного поля на электрический ток
б) магнитный момент единицы объёма вещества
в) коэффициент пропорциональности между потокосцеплением и током в магнитосвязанных цепях +
18. От недлинного замыкания операционный усилитель защищают:
а) стабилизаторы
б) резисторы-ограничители +
в) диоды смещения
19. Единица измерения напряженности магнитного поля:
а) Гн/м
б) А
в) А/м +
20. Наклон выходных черт транзистора для схемы с общей базой численно определяют:
а) барьерной емкостью
б) дифференциальным сопротивлением коллекторного перехода +
в) диффузной емкостью
21. Устройство, созданное для коммутации электрических сигналов, именуется:
а) электронным ключом +
б) дифференциальным усилителем
в) операционным усилителем
22. Регистр:
а) цифровое устройство, логическое состояние которого определяется последовательностью поступления входных сигналов
б) цифровой узел, функцией которого является фиксация многоразрядного двоичного кода и выполнение некоторых преобразований над этим кодом +
в) ИС универсального предназначения, способная делать как арифметические операции, так и поразрядные логические операции
23. По принципу деяния фотоприёмники можно подразделить на:
а) электрические управляемые приборы для систем зрительного отображения инфы
б) содержащие гибкий волоконно-оптический световод в виде кабеля
в) фотоэлектрические +
24. По принципу деяния фотоприёмники можно подразделить на:
а) содержащие гибкий волоконно-оптический световод в виде кабеля
б) термические +
в) электрические управляемые приборы для систем зрительного отображения инфы
25. Источником некогерентного оптического излучения является:
а) полупроводниковый лазер
б) фотодиод
в) светоизлучающий диодик +
26. Ферромагнитные материалы можно подразделить на:
а) магнитодиэлектрики
б) магнитотвердые +
в) диамагнитные
27. Ферромагнитные материалы можно подразделить на:
а) магнитомягкие +
б) магнитодиэлектрики
в) диамагнитные
28. Усилители делятся по спектру усиливаемых частот на усилители:
а) полосовые
б) комбинированные
в) высочайшей частоты +
29. Усилители делятся по спектру усиливаемых частот на усилители:
а) низкой частоты +
б) полосовые
в) комбинированные
30. Усилители делятся по спектру усиливаемых частот на усилители:
а) комбинированные
б) сверхвысокой частоты и неизменного тока +
в) полосовые
Трехфазный ток. Соединение звездой и треугольником
До сего времени мы изучали переменный ток, который создавался одной э. д. с. Таковой ток именуется однофазовым переменным током. Система из 3-х однофазовых токов, создаваемых 3-мя э. д. с. одной частоты, но сдвинутых один относительно другого на одну третья часть периода (120°), именуется трехфазным током.
Трехфазный ток вырабатывают трехфазные генераторы. На рис. 1 схематически показан трехфазный генератор, на недвижной части которого, именуемой статором, размещены три отдельные обмотки.
Подвижная часть генератора, именуемая ротором, представляет собой электромагнит. При вращении ротора в катушках обмотки статора индуктируется э. д. с.
Так как обмотки сдвинуты одна относительно другой на 120°, то в них индуктируются э. д. с., у каких амплитуды сдвинуты по фазе также на 120°, т. е. в 3-х обмотках индуктируются э. д. е., угол сдвига фаз между которыми ф = 120° (каждую обмотку обычно именуют фазой).
Начала обмоток обозначаются знаками А, В и С, концы соответственно x, у и z.
К кольцам 1 и 2 присоединены концы обмотки электромагнита. Щетки 3, 4 служат для ввода неизменного тока.

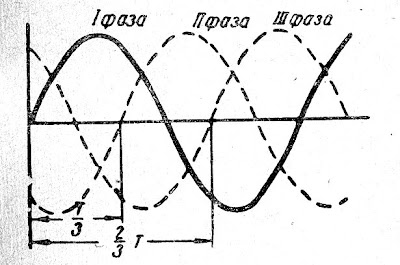

Графики э. д. с. в 3-х обмотках трехфазного генератора представлены на рис. 2.
В трехфазном генераторе вроде бы имеются три однофазовых генератора с общей магнитной системой. Представим, что генератор трехфазного тока подключен к нагрузке так, как показано на рис. 3.
Через А1, А2, А3 обозначены обмотки (фазы) генератора, а через А1 , , А2 , , А3 , — фазы потребителей (электрические лампы).
Три провода B1 — B1 , ; B2 — B2 , ; B3 — B3 , можно соединить совместно в один провод (рис. 4) ОО , , именуемый нулевым либо нейтральным.
Так как алгебраическая сумма 3-х равных, сдвинутых друг относительно друга на 120°, синусоидальных токов в хоть какой момент времени равна нулю, то при равномерной нагрузке фаз этот провод не нужен, так как ток в нем в данном случае равен нулю. Точка О, в какой соединяются все три фазы обмотки машины и нулевой провод, именуется нулевой либо нейтральной.
Соединение фаз генератора трехфазного тока, показанное на рис. 4, именуется соединением звездой. Аналогичное соединение цепей нагрузки именуется включением нагрузки звездой.
Напряжение между началом и концом фазы именуется фазовым напряжением и обозначается Uф.
Напряжение между концами фаз либо проводами линий именуется линейным напряжением и обозначается Uл. Соответственно и величина тока именуется фазовой (Iф) либо линейной (Iл). Разумеется, что при соединении звездой Iл = Iф , так как фаза генератора и соответственная линия соединены последовательно.
Величина линейного напряжения при соединении фаз звездой равна
в чем можно просто убедиться, измеряя напряжение между 2-мя линейными проводами и сравнивая его с напряжением между нулевым проводом и линейным.

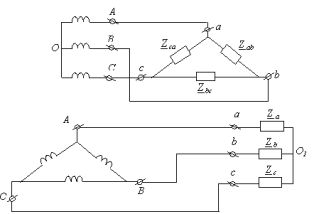

Другое соединение фаз генератора трехфазного тока и его потребителей — соединение треугольником — показано на рис. 5. При соединении треугольником фазы включены последовательно: конец одной соединен с началом другой и т. д., сумма э. д. с. 3-х фаз в каждый момент времени равна нулю. Потому при выключении наружной цепи ток в фазах будет равен нулю. При соединении треугольником фазовое напряжение равно линейному Uф = Uл, а сила тока в полосы при равномерной нагрузке фаз равна
Лабораторная работа 2 Выполнил студент группы
Иркутск 2015
Лабораторная работа №2
Исследование трехфазной цепи при соединении приемников в звезду
Цель работы – исследование 3-х однофазовых приемников, соединенных в звезду с нейтральным и без нейтрального провода при разных режимах работы цепи.
Короткие теоретические сведения
Трехфазная цепь представляет собой совокупа 3-х электрических цепей, в каких действуют синусоидальные ЭДС одинаковой частоты, амплитуды, сдвинутые друг относительно друга на 120 0 и создаваемые общим источником энергии. Такая трехфазная система именуется симметричной. Каждую цепь трехфазной системы, характеризующуюся одним током, именуют фазой.
Трехфазные цепи имеют ряд преимуществ перед однофазовыми цепями: возможность получения от 1-го генератора 2-ух разных эксплуатационных напряжений – фазного и линейного; экономичность передачи энергии на далекие расстояние (экономится цветной металл на изготовка ЛЭП); возможность получения вращающегося магнитного поля, нужного для работы электродвигателей переменного тока.
Трехфазная цепь состоит их 3-х главных частей: трехфазного генератора, полосы передачи и приемников.
Рис. 1. Условные обозначения обмоток трехфазных генераторов
Фазы трехфазного генератора (см. рис. 1), приемника могут соединяться звездой (λ) либо треугольником (Δ).
Звездой именуют соединение, при котором концы фаз генератора X, Y, Z либо приемника x, y, z соединяются в один большой узел N либо n, именуемый нейтральной точкой либо нейтралью генератора либо приемника (см. рис. 2). Провод N-n, соединяющий нейтральные точки генератора и приемника, именуют нейтральным либо нулевым.
Рис. 2. Схема четырехпроводной трехфазной цепи
Звезду с нейтральным проводом именуют четырехпроводной, а без нейтрального провода – трехпроводной. Провода, соединяющие начала фаз генератора и приемника, именуют линейными. По линейным проводам A-a, B-b, C-c протекают линейные токи IA, IB, IC. В фазах генератора и приемника протекают фазные токи Ia, Ib, Ic. Фаза генератора, линейный провод и фаза приемника соединяются последовательно, потому линейный ток сразу является фазным: IA= Ia, IB= Ib, IC= Ic, т.е.
IЛ = IФ (1)
Уже отмечалось. Что принципиальной особенностью трехфазных цепей является наличие 2-ух напряжений – фазного и линейного.
Фазным UФ именуют напряжение между началом и концом каждой фазы генератора либо приемника.
UA, UB, UC – фазные напряжения генератора.
Линейным UЛ именуют напряжение между началами 2-ух фаз.
Соотношения между линейными и фазными напряжениями можно найти из уравнений, составленных по второму закону Кирхгофа для контуров ANBA, BNCB, CNAC (рис. 2).
На рис. 3.а и 3.б представлены векторная и топографическая векторная диаграмма фазных и линейных напряжений, построенных по этим уравнениям.
Рис. 3. Векторная (а) и топографическая векторная (б) диаграммы напряжений трехфазного генератора.
Из диаграммы напряжений на рис. 3.а можно найти как количественные, так и фазовые соотношения между фазными линейными напряжениями симметричной системы. Векторы линейных напряжений ŮAB, ŮBC, ŮCA, смещены относительно друг дружку на 120 0 и опережают соответственно векторы фазных напряжений ŮA, ŮB, ŮC на 30 0 . Из заштрихованного треугольника следует:
ГОСТом предусмотрены линейные и фазные напряжения, связанные соотношением (3) для цепей низкого напряжения:
На схеме рис. 2. Показаны условно положительные направления, принятые для всех токов и напряжений трехфазной цепи. В согласовании с первым законом Кирхгофа для узла «n» ток в нейтральном проводе
- Симметричный режим, при котором всеохватывающие
и смещены по фазе относительно соответственных фазных напряжений на один и тот же угол φa=φb=φc.
На рис. 4.а изображена векторная диаграмма фазных напряжений и токов для варианта, когда нагрузка каждой фазы приемника носит активно-индуктивный нрав, к примеру электродвигатель.
Из векторной диаграммы рис. 4.б видно, что геометрическая сумма всех токов равна нулю
Из сопоставления (5) и (6) следует, что İn=0.
Отсюда вывод: при симметричной нагрузке фаз ток в нейтральном проводе отсутствует, потому необходимость в нем отпадает. Выходит трехпроводная цепь. В нее врубаются симметричные трехфазные приемники, к примеру, трехфазные электродвигатели, электрические печи.
В цепи с нейтральным проводом фазные напряжения приемника равны фазным напряжениям генератора, потому изменение режима работы одной из фаз не оказывает воздействия на режим работы 2-ух других фаз. Нейтральный провод обеспечивает равенство фазных напряжений приемника при несимметричной нагрузке. Для несимметричного приемника векторы токов уже не образуют симметричную систему и ток в нейтральном проводе
В четырехпроводную цепь включают однофазовые несимметричные приемники (лампы накаливания).
При включении несимметричных приемников в трехпроводную трехфазную цепь из-за различных потенциалов точек N и n между ними появляется напряжение UnN, называемое напряжением между нейтралями. В данном случае векторы фазных напряжений приемника образуют несимметричную систему (см. рис. 5.) и определяют из соотношений:
Напряжение UnN определяется по формуле междуузлового напряжения, т.к. трехпроводная цепь представляет собой схему с 2-мя узлами n и N:
где — всеохватывающие проводимости фаз.
Рис. 5. Векторная диаграмма напряжений и токов несимметричного приемника без нейтрального провода
Токи при всем этом образуют также несимметричную систему, но вследствие смещения нейтрали приемника их векторная сумма (см. рис. 5) равна нулю.
При несимметричной нагрузке в случае обрыва нейтрального провода величина UnN будет наибольшей и на фазах нагрузки могут появиться значимые перенапряжения. По этой причине плавкий предохранитель не включают в нейтральный провод.
Активная мощность каждой фазы определяется по формуле:
Активная мощность трехфазного приемника равна арифметической сумме активных мощностей отдельных фаз
Активная мощность симметричного трехфазного приемника:
Аналогично выражается и реактивная мощность:
Так как за номинальные величины обычно принимают линейные напряжения и токи, то мощности удобней выражать через UЛ и IL.
При соединении мощность симметричного трехфазного приемника будет равна:
- Изучить трехфазную четырехпроводную и трехпроводную цепи при соединении приемников в звезду при симметричном и несимметричном режимах.
- Для каждого режима найти активную и реактивную мощность каждой фазы и всей цепи.
- Найти отношение для симметричной нагрузки и для несимметричных нагрузок с нейтральным проводом.
- Выстроить векторные диаграммы напряжений и токов для всех режимов.
- Найти ток нейтрального провода из векторной диаграммы и сопоставить его с измеренной величиной.
Рис.6. Схема трехфазной цепи при соединении фаз приемников в звезду
S1, S2, S3, S4 — выключатели; А1, A2, A3, А4 — амперметры с номинальным значением тока 5А; Rl. R2, R3 — переменные резисторы; V — переносной вольтметр c номинальным значением напряжения 300В.
Таблицы данных
