При монтаже розеток, выключателей, бытовых потребителей приходится сталкиваться с определением фазы и нуля в проводке. Если для электромонтажников с опытом эта задачка не является неувязкой, то у тех, кто в первый раз коснулся этого вопроса, появляется много непонятных моментов. Потому следует разобраться, как и чем можно выявить фазу и ноль в розетке, каково предназначение жил проводки и можно ли обойтись без специального оснащения.
Понятия ноля и фазы
Электрическая энергия в дом поступает от трансформаторной подстанции, основное предназначение которой — преобразование высокого напряжения в большинстве случаев в 380 В. К домам электроэнергия подземным либо воздушным методом подводится на вводной распределительный щит. Потом напряжение подается к щиткам каждого подъезда. В квартиру от него входит только одна фаза с нулем, т.е. 220 В и защитный проводник (находится в зависимости от конструкции электрической проводки).

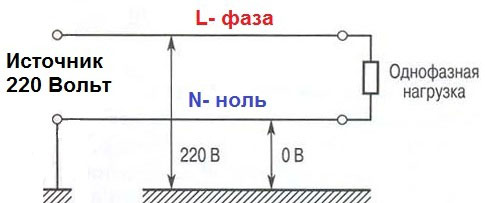

Таким макаром, проводник, обеспечивающий подачу тока к потребителю, именуется фазным. Снутри трансформатора обмотки соединены в звезду с общей точкой (нейтраль), заземленной на подстанции. К нагрузке она подводится отдельным проводом. Ноль, представляющий из себя общий проводник, предназначен для оборотного протекания тока к источнику электроэнергии. Не считая этого, нулевой провод сглаживает фазное напряжение, т.е. значение между нулем и фазой.
Заземление, которое нередко именуют просто землей, не подключается к напряжению. Его предназначение — защита человека от воздействия электрического тока в момент появления проблем с потребителем, т.е. при пробое на корпус. Это может происходить при повреждении изоляции проводников и касании покоробленного участка корпуса устройства. Но так как потребители заземляются, при появлении небезопасного напряжения на корпусе заземление притягивает страшный потенциал к неопасному потенциалу земли.
Читайте также: Как избрать источник бесперебойного питания для газового котла?
Как найти фазу и ноль индикаторной отверткой

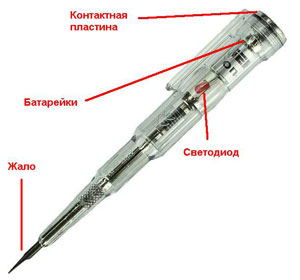

Один из методов выявить, где фаза и ноль в розетке или в силовом кабеле, — применять индикаторную отвертку. Инструмент снаружи припоминает отвертку, но снутри у него есть особая внутренность со светодиодом. До того как приступить к измерениям, необходимо отключить рубильник, через который напряжение подается в помещение. После чего нужна зачистить концы проверяемых проводов, зачем снимают 1,5 см изолирующего материала.
Во избежание недлинного замыкания между проводами после включения автомата их следует навести в различные стороны. Когда все предварительные мероприятия будут выполнены, нужно включить автомат для подачи напряжения. Дабы осознать, как отыскать фазу и ноль, нужно выполнить следующие деяния:
- Отвертку зажимают между 2-мя пальцами — средним и огромным, избегая касания обнаженной части нажимала инструмента.
- Указательным пальцем касаются железного наконечника с обратной стороны отвертки.
- Плоским концом индикатора попеременно дотрагиваются до зачищенных проводников.
- При касании тестером фазы светодиод зажгется. 2-ой провод будет соответствовать нулевому. При отсутствии индикации вначале проводник будет являться нулевым.
Как найти фазу и ноль мультиметром
Устройство, которым определяют напряжение, ток и сопротивление, именуется мультиметром. Дабы выявить фазный и нулевой провод с его помощью, сначала необходимо настроить устройство, зачем выбирают нужный предел измерений. В случае с цифровыми устройствами устанавливают 600, 750 либо 1000 «~V» либо «ACV».

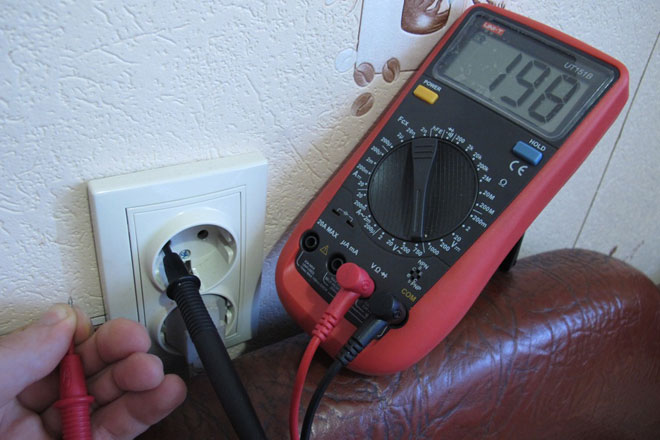

Определение фазы делается следующим образом: один из щупов устройства подключают к контакту розетки либо кабеля, а до второго щупа дотрагиваются рукою. При отображении на экране значения около 200 В это будет указывать на наличие фазы. Показания могут отличаться, что находится в зависимости от отделки пола, обуви и т.п. Если устройство показывает нули или напряжение в границах 5-20 В, означает, контакт соответствует нолю.
Читайте также: Как избрать зарядное устройство для авто аккума
Как найти фазу и ноль без устройств
Время от времени бывают ситуации, когда отвертки для определения фазы или мультиметра под рукою нет, но необходимо узнать, какой провод чему соответствует. Потому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует эталон IEC 60446-2004, которого должны придерживаться производители кабелей, также электромонтажники, выполняющие подключение той либо другой электроарматуры.
Дабы найти по цвету провода, какому проводнику он соответствует, необходимо придерживаться следующей маркировки:
- синий либо голубой — ноль;
- карий — фаза;
- заземление — зелено-желтый.

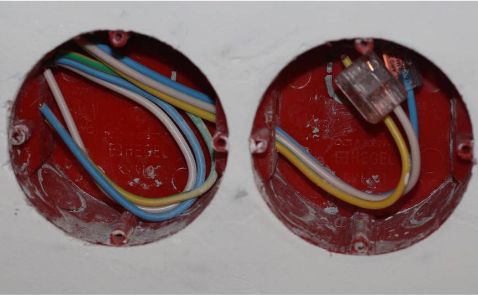

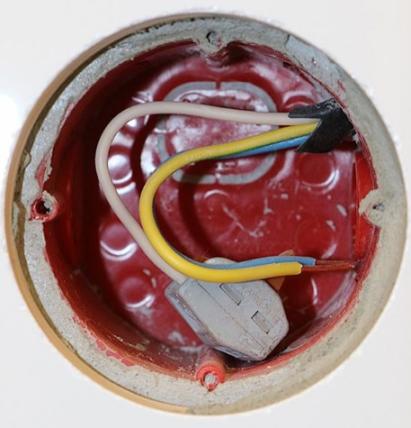

Но фазный провод бывает не только лишь карим. Нередко встречаются и другие раскраски, к примеру белоснежная либо темная, но она будет хорошей от земли и нуля. Зрительно найти провода можно в распределительной коробке, люстре и других точках запитки.
Еще есть один вариант, как найти, где фаза и ноль при отсутствии устройств. Для этого будет нужно лампа накаливания с патроном и 2-мя маленькими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем 1-го провода касаются трубы отопительной системы, другим — проверяемых проводников. Если в момент контакта лампа загорается, то это показывает на наличие фазы. Труба для проведения подобного мероприятия должна быть железной, так как пластмассовая не проводит ток.
Как найти провод заземления
При монтаже розетки либо других частей проводки, необходимости подключения кабеля в распределительной коробке, стает вопрос о том, как найти где какой провод из 3-х имеющихся. Где находится фазный провод, обычно, найти легко – для этого довольно пользоваться индикаторной отверткой. Далее стает вопрос: где из оставшихся 2-ух проводов нулевой рабочий проводник, а где проводник защитного заземления.
Если проводники не промаркированы, другими словами, на них нет соответственных бирок, указывающих, где какой провод, то для многих это стает неувязкой. В этом случае необходимо точно найти, где какой провод, так как в случае неверного подключения вероятны нехорошие последствия – куцее замыкание либо поражение электрическим током. Ниже попытаемся ответить на вопрос о том, как найти провод заземления в домашней проводке.
Что такое ноль, фаза и заземление:
Заземление — 3-ий провод в однофазовой сети (по ней ток попадает в наши квартиры), рабочей нагрузки он не несет, но служит собственного рода предохранителем,
Ноль (при разомкнутой цепи, к примеру в розетке, напряжения на нулевом проводе нет),
Фаза — фазовый провод, по которому течет ток.

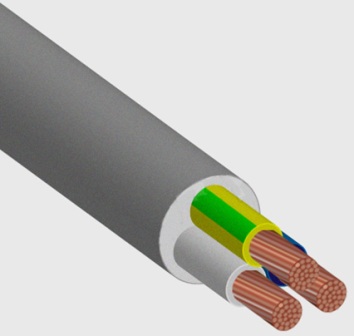

Цветовая маркировка проводов
Кабеля и провода могут иметь цветовую маркировку. Если проводка была монтирована по всем правилам, и любой из проводников линий проводки был подключен строго по цветам, подходящим принятым для фазного, нулевого и заземляющего проводников, то заморочек в поиске, где какой проводник, не возникнет.
В согласовании с ПУЭ синим либо голубым цветом маркируется рабочий нулевой проводник, полосатым желто-зеленым – защитный заземляющий проводник. Что касается фазного проводника домашней проводки, то он может быть одним из следующих цветов – белоснежного, темного, кофейного, красного, сероватого, фиолетового, розового, оранжевый и бирюзовый. Производители кабельно-проводниковой продукции могут избрать один из приведенных цветов для маркировки фазного проводника.
Другой вопрос – было ли выполнено подключение верно. Быть уверенным, что провода были подключены по цветам верно можно едва в этом случае, если установка проводки был выполнен без помощи других.
Во всех других случаях не может быть гарантировано, что все полосы проводки были подключены строго по цветам и, поэтому, по мере надобности подключения тех либо других частей к проводке нельзя ориентироваться на цветовую маркировку проводников, дабы избежать ошибки при подключении.
В этом случае для определения провода заземления нужно пользоваться другими методами, которые разглядим ниже.
Определение провода заземления с помощью мультиметра
Когда дело касается проводки, то, сначала, следует держать в голове о мерах безопасности и обесточивать проводку всякий раз, когда нужно будет создавать работы с обнаженными жилами и другими токопроводящими элементами. К примеру, по мере надобности зачистки жил кабеля либо подключения кабеля к розетке.
Итак, пред нами три провода – фазный, нулевой и заземляющий, которые никак не промаркированы. Фазный проводник, как и упоминалось сначала статьи, найти просто, с помощью индикаторной отвертки. Другие проводники можно найти с помощью мультиметра.
Выставляем мультиметр на спектр измерения переменного напряжения величиной выше 220 В. Зависимо от типа мультиметра, величины измеряемого напряжения могут отличаться, но в любом случае необходимо выбирать предел выше 220 В.
Измеряем попеременно между фазным проводником и одним из оставшихся, потом между фазным и другим проводником. Большее из 2-ух значений – это напряжение между фазным проводником и рабочим нулевым, соответственно наименьшее значение напряжение будет между фазным и заземляющим проводником.
Необходимо подчеркнуть, что многие электрики рекомендуют рассмотренный метод определения нулевого и заземляющего провода, даже не уточняя, какая система заземления проводки.
Данная рекомендация относительно поиска провода заземления животрепещуща только для сетей конфигурации TT, другими словами для тех случаев, когда домашняя проводка имеет личный заземляющий контур, а нейтральный проводник электрической сети применяется только в качестве рабочего нулевого провода.
Что касается более распространенной в наше время сети конфигурации TN-C-S, то для таковой сети вышеприведенная рекомендация неактуальна.
Данная система заземления предугадывает разделение совмещенного проводника на рабочий нулевой и защитный проводник конкретно в здании, другими словами, на самом деле, данные проводники электрически соединены между собой, от точки разделения до места проведения замеров приблизительно однообразное расстояние и соответственно однообразное сопротивление.
Потому в этом случае замеры покажут однообразное значение напряжения, отличия в несколько вольт не могут быть признаком того, что это нулевой провод либо заземляющий.
В сетях конфигурации TN-S таковой метод также не животрепещущ. В данных сетях рабочий нулевой проводник и защитный заземляющий проводник разбит на всем протяжении электросети от источника питания до потребителя. Сопротивление проводов полосы электропередач различное и соответственно разница в замерах напряжения между фазой и попеременно нулевым и заземляющим проводником обоснована только различием сопротивления.
Метод с отключением нулевого провода
Для того дабы точно найти провод заземления в проводке нужно выполнить следующие манипуляции. 1-ое, что необходимо выполнить – отключить от сети все электроприборы, дабы через них не проходил ток в нулевой провод проводки.
Потом в электрическом распределительном щитке нужно отключить нулевой провод методом отсоединения его от вводного автоматического выключателя либо от нулевой шины, от которой осуществляется разветвление нуля на другие полосы. Таким макаром, на всей проводке будет находиться фазный проводник и защитный заземляющий.
Берем мультиметр и попеременно измеряем напряжением между заранее промаркированным фазным проводником и 2-мя другими. В этом случае напряжение будет показано только между фазным и заземляющим проводником, который можно сходу промаркировать. Между фазным и нулевым проводником не будет напряжения, так как он отключен в щитке. Может быть, будет маленькое значение, до 10-ка вольт – это так называемое наведенное напряжение.
Прозвонка проводки
Найти провод заземления домашней проводки можно средством проведения прозвонки. Данный метод животрепещущ для тех случаев, когда на одном конце прозваниваемого кабеля заранее понятно размещение нулевого и заземляющего проводника, а на другом отсутствует маркировка.
В этом случае довольно обесточить проводку и способом проверки целостности жил найти начало и конец каждой из жил кабеля. К примеру, в распределительной коробке одной из комнат квартиры промаркированы фазный, нулевой и защитный проводник, а кабель, присоединенный от данной распределительной коробки, не имеет никаких маркировок.
Перед проведением работ проводку нужно стопроцентно обесточивать. Для прозвонки можно применять обыденную самоделку из лампочки, батарейки и проводов либо мультиметр в режиме прозвонки. Если длина кабеля сравнимо маленькая, к примеру, в границах комнаты, то можно применять провода нужной длины для подключения к обоим концам кабеля.
Для длинноватых участков, к примеру, от распределительного щитка до розетки одной из комнат, лучше применять заранее известную с обоих концов жилу. Для этого, пока проводка не обесточена, нужно индикатором отыскать фазный проводник и промаркировать его с обоих концов прозваниваемого участка.
После обесточения проводки следует подключить один щуп мультиметра (либо самоделки) к промаркированному проводу, а другим щупом к одному из 2-ух оставшихся проводов.
На другом конце прозваниваемого участка касаемся попеременно 2-мя проводами к ранее промаркированному проводу и, таким макаром, определяем 2-ой конец провода и маркируем его с обоих концов.
В заключении необходимо подчеркнуть, что если появилась необходимость определения провода заземления, то лучше его сходу промаркировать таким макаром, дабы в предстоящем не пришлось создавать данную функцию повторно.
Для этой цели можно приобрести термоусадочную либо полиэтиленовую трубку цветов соответственных принятой маркировке жил, о которой упоминалось сначала статьи, либо применять для этой цели бирки.
