Есть ли ток в нулевом проводе

Хорошего времени суток. Несколько месяцев меня истязает вопрос. При работающей люминесцентной лампе (энергосберегайке) я коснулся одной рукою нулевого провода (обнаженного), при этом не просто коснулся, я держался за него несколько секунд. При всем этом я не ощутил ни покалывания, ничего. И здесь мои познания расползаются. На сколько я понимаю работу переменного тока, фаза и нуль в розетке изменяются местами с определенной частотой. Отсюда вопросы:

1. Почему отвертка индикатор пылает лишь на одном контакте (на фазе), если движения тока изменяется?
2. Продолжая 1-ый вопрос. Почему мультиметр при подключении + (плюс) к фазе указывает 220 вольт, а при подключении к фазе — (минус, gnd) мультиметр указывает -220 вольт. Т.е. переменный ток в розетке все же имеет минус?
3. И отсюда самый главный вопрос. Как неопасен этот самый минус в розетке (нуль)? Можно ли при работе потребителя без вреда для здоровья за него держаться? А если нет, можно ли его как-то обезопасить? Чисто на теоретическом уровне, что можно выполнить, дабы держаться за обнаженный нуль стоя в ванне с водой, может повесить на провод диодик? )) Желаю закрыть себе вопрос про этот самый нуль и осознать подфартило мне, что я держась за провод был изолирован резиновой подошвой кроссовок либо что нуль в розетке вправду неопасен при всех критериях (нагрузках).

(1 голосов)

11 комментариев

Александр (админ)

Здрасти! Удар током происходит, если есть путь прохождения тока. Если вы стояли на поверхности, которая не проводит ток, то при прикосновении, хоть к нулевому, хоть к фазному проводнику не будет удара током, так как нет пути прохождения тока. Но если прикоснуться сразу к двум проводам, то получите удар током, так как в данном случае будет путь прохождения тока между руками.
Переменный ток – электрический ток, который в течение времени меняется по величине и направлению. Ток по проводникам протекает, если к ним подключена нагрузка. Если нет нагрузки, то ни по нулевому, ни по фазному проводнику ток не течет.
1. Индикаторная отвертка указывает наличие потенциала – на фазе потенциал есть, на нулевом проводнике потенциал нулевой.
2. Мультиметр при измерении напряжения в сети переменного тока указывает 220 В независимо от того, как вы подключите щупы. В сети неизменного тока будет демонстрировать 220 В, а если щупы поменять местами, то -220 В.
3. Если нагрузка не подключена, то по нулевому проводнику не протекает ток, на нем нет небезопасного потенциала. Но при подключении малой нагрузки по данному проводнику начинает протекать ток и если к нему прикоснуться и при всем этом будет путь прохождения тока (к примеру, через ноги), то вы получите удар током. И если между нулевым проводником и ванной с водой будет различный потенциал, то это также приведет к поражению электрическим током. Ноль в проводке служит только для питания нагрузки и во избежание негативных последствий к нему не следует дотрагиваться.

На 1-ый вопрос Вы толком не ответили , поэтому как сейчас нужна объяснение что такое потенциал – чем он фактически отличается от фазы и почему его нету на нуле ? Мне понятнее не стало , как досадно бы это не звучало…

Я себе нашёл разъяснение. Фаза вроде бы всюду просто она разрезана и ты всегда присоединён к одному концу провода ( это земля ) ты стоишь на ней и соотвественно присоединён к нулю . При касании к фазному проводу тебя лупит из подошвы так же как и с розетки . А вот если поднять дом в воздух выходит будет не принципиально где что . Можно штырь с фазой забить в стенку и все будет напротив. Только любопытно тогда как работает контрольная отвертка если человек изолирован .

Идет ли ток по нулевому проводнику

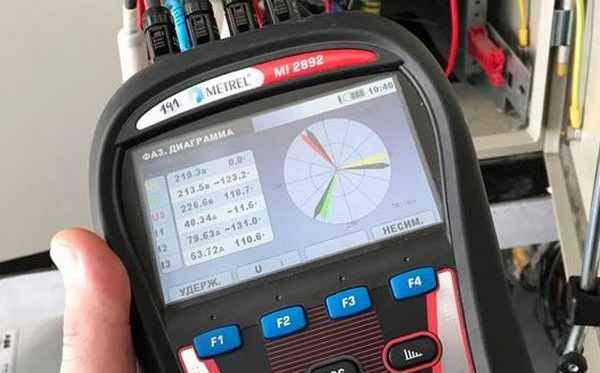

Почему ток в нулевом (нейтральном) проводе может превысить ток в фазном проводе

В трехфазной системе, при симметричной линейной нагрузке (к примеру трехфазный электродвигатель) ток в нулевом проводе отсутствует. В действительности безупречной симметрии не существует, ток в нулевом проводе будет находиться, но он будет меньше фазных (если совершенно отключить нагрузку с 2-ух фаз он станет равен току оставшейся фазы). Так как ток в нулевом проводе был меньше тока в фазном проводнике (ранее было не достаточно нелинейных нагрузок), то для экономии нулевой проводник делался тоньше фазных, сейчас сечение нулевого проводника совпадает с сечением фазного.
Если основное потребление энергии приходится на нелинейные нагрузки (импульсные блоки питания без ККМ, люминесцентные лампы с электронными балластами без ККМ и т.п. — ток потребляется узенькими импульсами поблизости пика питающего напряжения) встречаются советы по повышению сечения нулевого проводника вдвое (относительно сечения, рассчитанного для фазных проводников). Это обосновано тем, что в нулевом проводе будет протекать к тому же значимая сумма гармоник тока кратных трем (в особенности будет сильна 3-я — 150 Гц) .

Так как от перегрузки по току защищаются только фазные повода, перегрузка нулевого (нейтрального) провода может привести к его повреждению, «отгоранию нуля» — что может привести к значительному перекосу фазных напряжений и повреждению потребителей. Выходит, что массивные потребители с несинусоидальным входным током (нелинейные нагрузки) могут не только лишь вызывать искажение формы напряжения сети и «загрязнять» сеть помехами, но и привести к аварийной ситуации, выведя из строя кабель и других потребителей.

Примеры нелинейных нагрузок, способных вызвать рост тока в нулевом проводнике (если в них нет корректора коэффициента мощности): Газоразрядные лампы Светодиодные лампы Дуговые и индукционные печи Трансформаторы работающие в режиме насыщения Компы, мониторы, оргтехника Телеки Инверторные кондюки Источники бесперебойного питания Микроволновые печи Импульсные блоки питания, инверторы, преобразователи частоты Электродвигатели с регуляторами скорости вращения (инверторами)

Форма тока, потребляемого нелинейной нагрузкой, существенно отличается от незапятанной синусоиды (совершенно на нее не похожа). Математически форму несинусоидального тока можно представить в виде суммы, уменьшающихся по амплитуде, синусоид кратных частоте питающего напряжения (50 Гц, 100 Гц, 150 Гц, 200 Гц….).

ГОСТ 30804.4.30-2013 предписывает учесть гармоники более 40-го порядка. Но только гармоники, кратные третьей (другие взаимно компенсируются складываясь), суммируются в нейтральном проводнике и вызывают очень значимый ток, к которому еще добавляется ток обусловленный несимметрией питающего напряжения, его несинусоидальностью и несимметрией нагрузки. Основной вклад заносит 3-я гармоника (в нейтрале течет ток с частотой 150 Гц) — остальные гармоники малы.

Читайте также: Электрическая емкость уединенного проводника

ГОСТ Р 50571.5.52-2011: предлагает выяснить ток и в нулевом проводнике и избрать сечение всех проводников по более нагруженному проводу; следует указать, что ситуация усугубляется, если в трехфазной системе нагружены только две фазы. В данном случае ток высших гармоник в нейтральном проводнике будет суммироваться током дисбаланса; если толика третьей гармоники превосходит 33%, нужно прирастить площадь поперечного сечения нейтрального проводника.

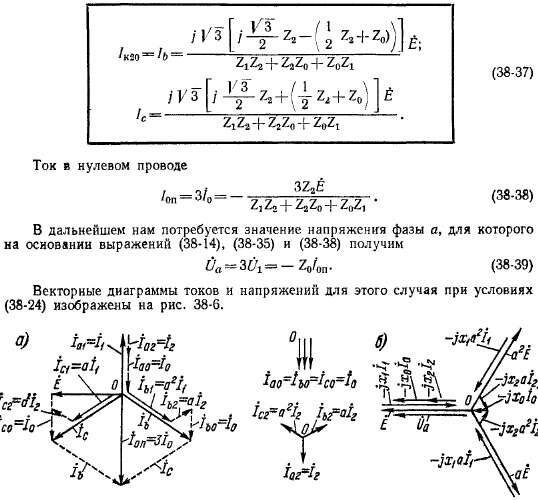

Ток — нулевой провод

Ток нулевого провода , равный геометрической сумме токов 3-х фаз, при равномерной нагрузке равен нулю. Поэтому, в нулевом проводе ток протекать не будет и надобность в нем отпадает. Так, к примеру, трехфазные движки переменного тока врубаются в сеть звездой без нулевого провода. [1]

Так как ток нулевого провода равен сумме линейных токов, то при одинаковой нагрузке фаз суммы токов прямой и оборотной систем будут равны нулю и в нулевом проводе будут только токи нулевых систем. [2]

В симметричных трехфазных системах ток нулевого провода равен нулю. На практике при несовершенной симметрии ток нулевого провода хотя и отличен от нуля, но остается существенно меньше токов фаз. Потому возможность выбора наименьшего сечения нулевого провода в сопоставлении с сечением фазных проводов приводит к более действенному использованию токопроводящих материалов в трехфазных системах. [3]

Разновидностью проверки является определение тока нулевого провода в схеме полной звезды. На теоретическом уровне при симметричной трехфазной нагрузке ток в нулевом проводе должен быть равен нулю. Фактически за счет несимметрии первичных токов, несимметрии вторичной нагрузки и неидентичности, черт ТТ ток в нулевом проводе обычно не равен нулю. [5]

Как видно из векторной диаграммы, при неполнофазном режиме ток ID нулевого провода может быть довольно огромным. Это приходится учесть в критериях эксплуатации, так как заземление нулевой точки обычно не рассчитывается на долгое протекание огромных токов. [7]

Если для кабелей с медными жилами сечением 35 ми и поболее ток нулевого провода составляет более 50 % фазного тока, то сечение гибкого медного провода ( перемычки) принимается на одну ступень больше. [9]

Обрыв нулевого провода не оказывает влияние на работу цепи, так как ток нулевого провода равен нулю. [11]

На одну из первичных обмоток с числом витков w подается фазный ток, а на другую с числом витков / з w i — ток нулевого провода . Наличие 2-ой первичной обмотки с числом витков 11 / з w i нужно для компенсации токов нулевой последовательности. [12]

В симметричных трехфазных системах ток нулевого провода равен нулю. На практике при несовершенной симметрии ток нулевого провода хотя и отличен от нуля, но остается существенно меньше токов фаз. Потому возможность выбора наименьшего сечения нулевого провода в сопоставлении с сечением фазных проводов приводит к более действенному использованию токопроводящих материалов в трехфазных системах. [13]

В схеме дифференциальной защиты ( рис. 13.10, в) использован один трансформатор тока нулевой последовательности TAZ. Ток в реле КА пропорционален разности магнитного потока, создаваемого токами фазных проводов, и потока, создаваемого током нулевого провода . При наружных маленьких замыканиях на землю эта разность близка к нулю и ток в реле недостаточен для срабатывания защиты. В случае повреждения на землю в зоне деяния защиты магнитные потоки суммируются, ток в реле превосходит ток срабатывания и защита отключает генератор. [14]

Обрыв общего и квартирного нулевого провода: предпосылки и последствия

Выход из строя общего нулевого провода спровоцирует резкий скачок напряжения. О причинах длительно гласить не стоит. Почти всегда будут повинны:

• древняя проводка,
• плохой установка,
• аварийная ситуация на подстанции.

К жильцам дома это никакого дела не имеет. Но пострадавшей стороной окажутся конкретно они.

Когда ноль не сумеет делать свои функции и отводить ток в созданную для него нейтральную точку трансформатора, он станет без помощи других находить место с наименьшим сопротивлением, дабы устремиться к земле. Такая природа тока. Им окажется самая загруженная фаза, в которую подключено сейчас наибольшее количество потребителей.

Читайте также: Ремонт стереофонических наушников своими руками

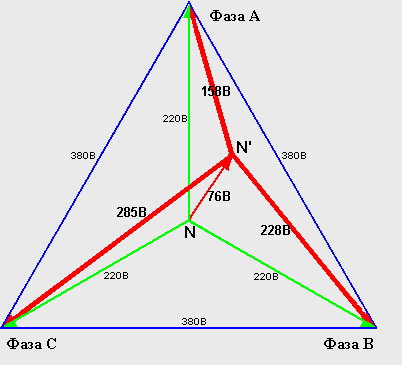

При отсутствии ноля напряжение в таком проводе станет меньше, что спровоцирует его увеличение в другом, том, где нагрузка наименее выражена. Конец внештатной ситуации окажется грустным для домовладельцев, чьи квартиры запитаны от «несчастливой» фазы. От фактически мгновенно появившегося в сети высокого напряжения сгорит вся присоединенная в розетку домашняя техника, осветительные приборы и другие приборы. В данном случае также велика возможность появления пожара.

При обрыве либо обгорании квартирного нуля ситуация будет другой. Предпосылки ее вызвавшие:

• ненадежные контакты;
• недостающее сечение проводника;
• ветхая проводка издавна не видавшая ремонта.

Сейчас технике ничего грозить не будет. Пропадет напряжение в сети, все потребители отключатся.

Проблема состоит в том, что фаза никуда не денется, при этом показаться она сейчас может и на примыкающей клемме розетки, перейдя в нулевой провод. Включенные в сеть приборы станут типичным мостиком для этого. Притом, что разводка нулевых квартирных проводов завязана на одной нулевой шине в электрощите, две фазы будут во всех розетках квартиры.

Опасность состоит в том, что при случайном прикосновении к устройствам, контактирующим с таковой сетью, удар током гарантирован.

Возможность электротравмы максимальна, если в квартире изготовлено заземление электроприбора на рабочий нулевой проводник. Применять землю в качестве фазного либо нулевого провода неприемлимо.

Почему ноль лупит током

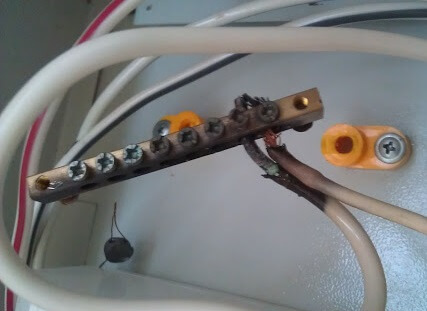

В большинстве случаев ноль нагревается в щите на вводе в дом либо другом распределительном щите. Это может быть нагрев в клеммнике на вводном автомате. Также это явление наблюдается, если у вас установлены автоматические пробки либо пробки с плавкими предохранителями, но в данном случае есть больше мест, которые могут нагреваться. Тут могут греться винтообразные клеммы для подсоединения провода и резьба (цоколь) пробки, также другие соединения.

Ординарными словами есть три фактора, почему греется нулевой провод либо клемма:

1. Очень высочайшая нагрузка.
2. Нехороший контакт из-за слабенькой затяжки проводов.
3. Нехороший контакт из-за окислов либо нагара.

Если клеммы покрыты нагаром, то происходит лавинообразный процесс усугубления ситуации. К примеру, нагар появился из-за нехороший обжимки либо краткосрочных перегрузок проводки, в итоге возросло переходное сопротивление контакта. Хоть какое сопротивление нагревается, когда через него протекает ток, а тем самым нагрева нагара становится еще более. Разглядим каждую из обстоятельств на примере ситуаций и их решений.

Принципиально! Перед выполнением всех работ в проводке необходимо обесточить электросеть. Если нет способности это выполнить, то при помощи индикаторной отвертки удостоверьтесь, что это ноль, а не фаза. Также, если вы отключите нулевой провод, а фазу не отключите, и при всем этом хоть один из выключателей освещения либо электроприборов будет включен в сеть, то у вас появится «две фазы», другими словами на нулевом проводнике появится потенциал фазы страшный для жизни.

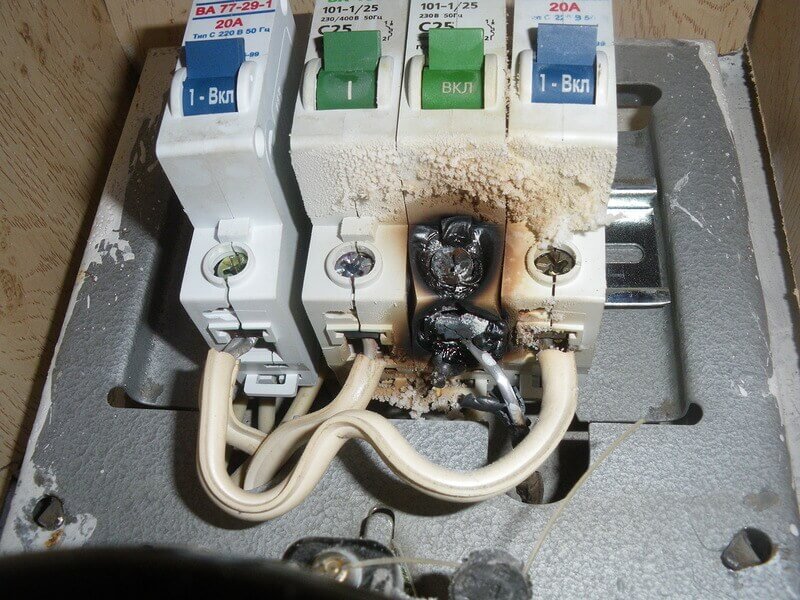

Выявление отвратительного контакта в автомате

Для подключения проводов к автоматическому выключателю в большинстве моделей применяются винтообразные зажимы. На рисунке ниже вы видите последствия отвратительного соединения в автомате:

Для устранения необходимо просто извлечь провод и зачистить его от окислов и нагара, после этого вычистить клеммник хоть каким методом:

1. Удобнее всего применять небольшой надфиль, он отлично влезет в клеммник.
2. Если нет надфиля – можно соскрести нагар жалом шлицевой отвертки подходящего размера либо шилом.

После чего необходимо отлично затянуть винт и зажать провод, проверить, дабы он не болтался. Если ноль на автомате длительно нагревался, то и его контакты могли повредиться. Если после очистки контактов нагрев не пропадет, то поменяйте автомат вполне. В дифавтомате предпосылки нагрева нуля и его устранения подобны.

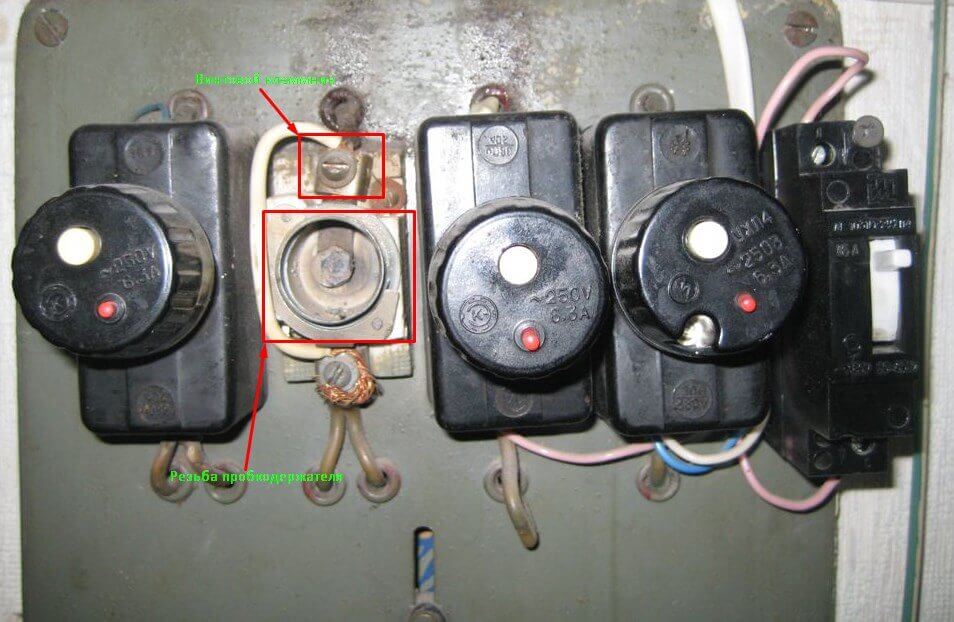

Нагрев нулевой пробки

Обычно на ноль устанавливают предохранительную пробку, но нередко можно повстречать и автоматическую пробку, в принципе это многофункциональный аналог автомата. На картинке ниже вы видите пробку и её патрон (держатель), в который она вкручивается. В данном случае есть два вероятных места нагрева – резьба держателя пробки и клеммники, к которым подключаются токопроводящие жилы.

Направьте внимание на поверхность держателя: если она мутная и окисленная – это может быть предпосылкой того что он нагревается, от этого может выбивать пробки, тогда необходимо её зачистить надфилем либо наждачной бумагой. Их необходимо просто очистить, как и винтообразные клеммы.

В розетке ноль греется по этим же причинам отвратительного контакта.

Другие предпосылки нагрева

Провода и контакты, как уже было сказано, могут нагреваться из-за возросшей нагрузки. Тут есть три варианта задачи:

В счетчике ноль нагревается очень изредка, он там применяется только для измерений.

Чем небезопасен нагрев нуля

Если ноль греется – он может отгореть. В однофазовой сети это фактически не небезопасно, в худшем случае просто произойдет обрыв нуля и в розетке появится две фазы, как это было описано выше, соответственно ваша проводка работать не будет. Если в трёхфазной сети отгорит нулевой провод, к примеру на подъездном электрощите, то произойдет перекос фаз. В итоге напряжения в каждой из фаз могу существенно превосходить номинальные 220 вольт, из-за чего ваша домашняя техника и другие электроприборы могут выйти из строя.

Также нагрев появляется на скрутке, в особенности если алюминий скручен с медью впрямую, в таком случае необходимо применять клеммники либо болтовое соединение. При всем этом прямой контакт меди и алюминия исключается прокладкой шайбы между ними.

Сейчас вы понимаете, почему нагревается ноль в проводке и как убрать это настолько опасное явление. Если вы нашли лишний нагрев, сразу приступайте к поиску предпосылки, которая вызвала аварийную ситуацию, или вызывайте электрика, т.к. предстоящее развитие событий может быть плачевным!

Видео

Замыкание фазы на нуль

При повреждениях изоляции питающего кабеля может быть замыкание между собой нулевого и фазного проводников.

Это режим недлинного замыкания и при всем этом должен отключиться автоматический выключатель, но при большой длине проводов и, соответственно, высочайшем сопротивлении токопроводящих жил, сила не превосходит величину уставки магнитного расцепителя автомата, в особенности, если он был избран некорректно.

В данном случае провода будут сильно греться, электросчётчик начнёт учесть электроэнергию, потраченную в замкнувших проводах, а в нулевом проводе появится фазное напряжение.

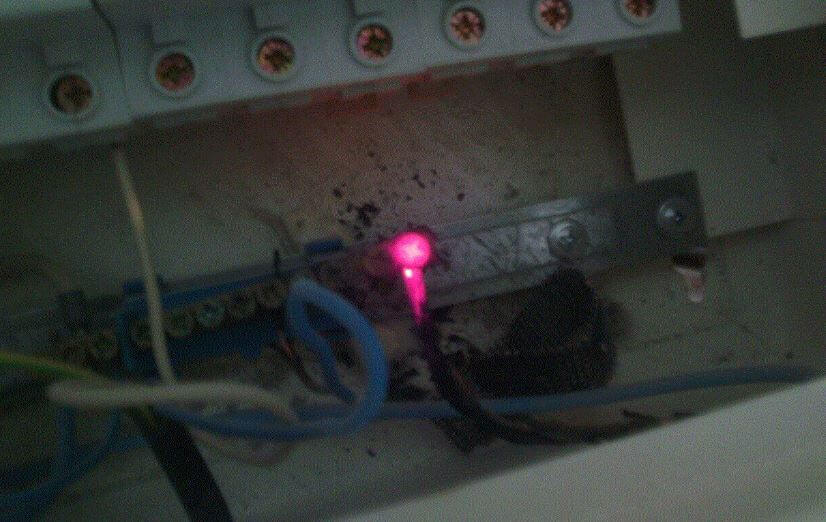

Нулевой провод бьется током и пылает индикатор

Такая ситуация появляется при разных дефектах проводки либо подходящих линий. При всем этом на нулевой провод (либо тот, который электромонтёр считает таким) попадает фазное напряжение.

Самыми распространёнными предпосылкой того, почему на нулевом проводе возникает напряжение, являются:

• неверное подключение проводки во вводном щитке (спутаны фаза и ноль);
• обрыв нейтрали;
• нарушение изоляции.

Узреть наличие напряжения на нейтральной клемме без индикатора либо тестера нереально, потому инспектировать, стукнет ли током, если взяться за ноль нагими руками может быть небезопасным для жизни.

Ноль бьётся током? Заземление в высотном доме: принципиальные детали!

Ноль либо нулевой провод служит для "канализации" электроэнергии, прошедшей через устройство. Так же, как и сточная канава, ноль уходит в землю, другими словами заземлён в подвале строения и обязан иметь напряжение равное нулю .

Но бывает, что ноль всё-таки бьётся током , в особенности в старенькых домах . Чем это небезопасно и как убрать — давайте разберёмся !

Шина в подвале и электрики из ЖЭКа: корень задачи

Электричество в высотном доме подаётся через толстый кабель — от подстанции, которая обычно стоит неподалёку. В подвале этот кабель заходит в ВРУ — высочайший электрический шкаф с 2-мя секциями шин , рубильниками и сильными защитными автоматами.

Шины в ВРУ делятся на два типа : нулевую и заземляющую . В этом шкафу они соединены между собой, также с заземлением строения. Неплохой контакт на этой шине — залог того, что на нуле не будет напряжения, а заземление, если оно в доме есть, работает как следует.

А сейчас маленькая тонкость , о которой знают только профи. Провода к медной шине притягиваются при помощи болтов и гаек . Для того, дабы убрать ослабление гайки, между ней и шиной ставится разрезная пружинная шайба . Эта шайба давит на гайку, не давая ей раскручиваться при нагреве шины (с утра и вечерком — при большей нагрузке) и её остывании (посреди денька и ночкой).

Если вдруг в стояке произойдёт куцее замыкание и вырубится мощнейший автомат в ВРУ, шина на долю секунды нагреется еще посильнее нормы. По регламенту, после каждого такового варианта электрики должны протянуть все гайки на шинах. Как думаете, они это делают ? Вопрос риторический.

Месяц за месяцем, год за годом — гайки на шинах ВРУ ослабляются всё посильнее , начинают заржавевать и окисляться а ноль, естественно, становится всё более небезопасным для прикосновения. В какой-то момент, нулевой провод отгорает , напряжение в стояке подскакивает до 380 Вольт и куча дорогой техники у хозяев квартир идёт в негодность .

Щиток чинят, особо грамотным пострадавшим выплачивают компенсацию и всё начинается с начала.

Что делать? Два главных совета

Обладателям квартир можно порекомендовать следующее .

• оградить себя от удара током — поставить на все розетки УЗО с током 30 мА ;
• защитить приборы от отгорания нуля и перенапряжения при помощи "узээмки" — реле защиты от перенапряжения;
• "доставать" вашу управляющую компанию, дабы электрика дома (ВРУ и стояки) была приведена в обычное состояние — а если не поможет, обращаться в инстанции выше, к примеру жилинспекцию , или при помощи онлайн-сервисов, типа Добродела .

Надеюсь, эта статья была полезна , если да — ставьте лайк и делитесь статьёй в собственных соцсетях — ваши друзья произнесут за это спасибо !

Замыкание фазы на нуль

Нередко происходит и так, что вследствие повреждения проводки и изоляции, фаза замыкается с нулём. Конечно, в таком случае должен сработать автоматический выключатель.

Но при лишней длине проводов и некорректно подобранном номинале автомата такое нередко не происходит, что ведёт к появлению других, более небезопасных заморочек. Потому в большинстве случаев это все-же повреждение фазного провода в стенке, через который ток уходит на ноль и тот начинает лупить током.
