Заземление – преднамеренное создание контакта электрического устройства, присоединенного к электросети, с заземляющим устройством. Оно создано для того, дабы отвести ток в случае пробития корпуса, появляющийся на железных частях домашней техники при появлении трагедии. Заземление автоматом вырубает напряжения благодаря срабатыванию УЗО (устройство защитного отключения).
Когда оборудование защищено таким методом, то при любом соприкосновении человека к бытовым устройствам ток, сохранившийся на оборудовании, станет не небезопасен. Если техника не была заземлена при установке, ток проходит через тело коснувшегося. Невзирая на то, что это остаточное напряжение, оно будет осязаемо, но не небезопасно.
Остаточное напряжение осязаемо, но не небезопасно. Источник yandex.ru
Чем отличается «ноль» от «земли» в электрике
Некоторые электромонтажники, имеющие опыт работы, не всегда могут ответить верно на вопрос «что будет, если земля применяется заместо нуля» либо чем отличается заземление от зануления. Принципиально в этом разобраться, дабы не допустить ошибок работе.
Если изготовлено зануление, корпусная часть оборудования соединяется с нулевым проводником. Когда делается заземление, то корпус электрического устройства присоединяется к заземленному контуру, состоящему из железных штырьков, забиваемых в грунтовое основание.

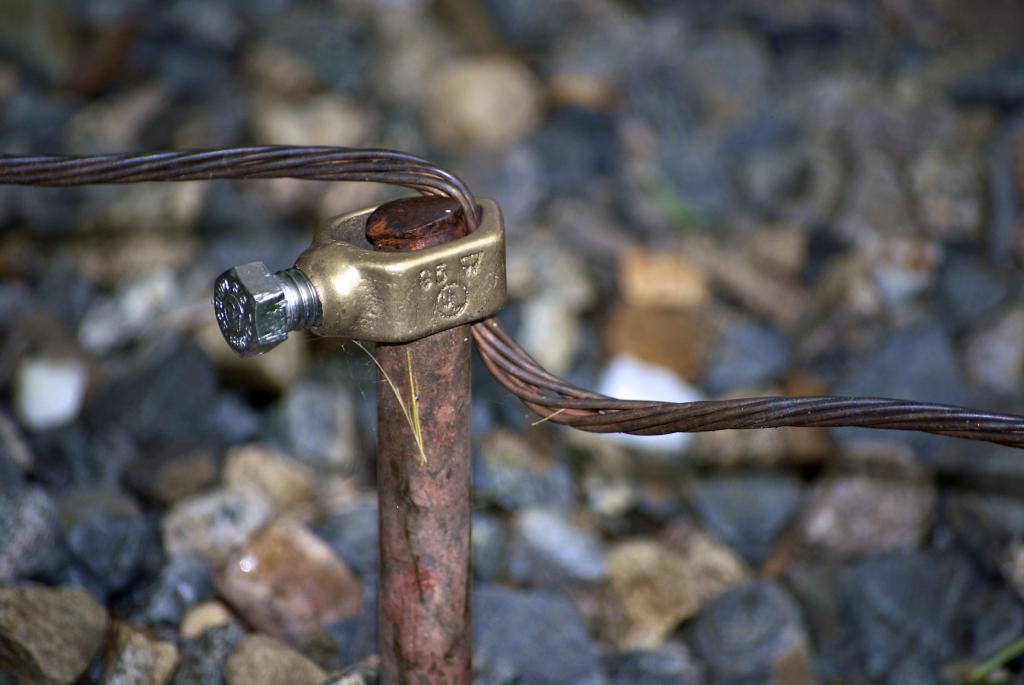

Заземленный контур — железные штыри, забитые в землю Источник yandex.ru
Соединили землю заместо нуля: опасности и последствия ошибки
Если в розетке заместо зануления изготовлено заземление, при наличии УЗО в электрической цепи его будет выбивать. Если защитное устройство отсутствует, появляется потенциал, страшный для других потребителей, если их земельный проводник соединен с вашим.
Принципиально знать! Ваши приборы как и раньше могут продолжать работать, и вероятней всего вы не почувствуете разницу, в особенности когда изготовлено заземление с неплохим качеством.
Другие препядствия при обрыве «защитного нуля» в электрощите:
- Это нелегальное подключение в сеть (в обход электросчетчика).
- Может сгореть оборудование, включая соседское.
- При включении домашней техники в розетку покоробленной полосы все заземляющие контакты будут под напряжением.
Напряжение на корпусе бытового устройства Источник kupisantehniky.ru
Видео описание
Заземление заместо нуля в розетке. Что будет.
Потому разберитесь с отсутствием «нуля» в вашей проводке. Если «рабочий 0», идущий к электрической розетке поврежден, найдите место повреждения нулевой цепи.
Заместо покоробленного «нуля» можно применять провод заземления. Для этого непременно делается новенькая маркировка:
- на нулевой полосы;
- в розетках;
- в электрическом щитке.
Духовой шкаф и посудомоечная машина должны подключаться к различным группам. Любая линия должна быть вооружена отдельным защитным автоматическим выключателем. УЗО можно поставить общее на всю электрическую цепь.
Заземляющий проводник тоже один на всех, его допускается брать с другой полосы.
Заземляющие устройства
Отличаются по способу выполнения процедуры заземления нейтрального провода на второстепенной катушке силового трансформатора и бытовых устройств – юзеров электроэнергии.
Определенный пример приведен для электрической подстанции (ТП). В нем вторичная обмотка ТП вооружена 3-мя катушками, которые соединены между собой в Y/Y, называющейся «звездой».
Конец 1-го из них присоединяется в единый центр – это нейтральная точка «N» либо «нулем». Нулевой проводник прямо объединятся с ЗУ (заземляющее устройство).
Незанятые концы обмотки присоединяются к кабелям 3-х фазной сети. Эти провода протягиваются к потребителям электрической нагрузки (бытовой технике). Могут быть как однофазовые, так и трехфазные сети, находится в зависимости от вида оборудования. Схожее соединение «рабочего нуля» именуют глухозаземленной. Таковой метод применяется в заземляющих контурах TN. Все виды систем заземления описаны далее в этой статье.
Здесь нейтральный проводник нужен в качестве механизма защиты электрического оборудования, присоединенных к сети. Система заземления защищает также людей от воздействия электрического тока, так как имеет прямое контактное соединение с основанием грунта.
Виды заземляющих контуров (систем)
Есть три вида систем заземления:
Нулевая точка обмотки трансформатора наглухо заземлена. Неизолированные части, которые могут проводить электрический ток, присоединяются к заземленному «рабочему нулю». Проводник в таком контуре именуется РЕ (нулевой защитный провод).
Нейтральный проводник обмотки трансформатора наглухо заземлен. Неизолированные части, которые могут проводить электрический ток, соединяются с основанием грунта через заземляющее устройство.
Нейтральный проводник обмотки трансформатора изолируется от грунтового основания. Можно заземлить с помощью ЗУ, имеющего огромное сопротивление. При таком варианте неизолированные части обмотки заземляются с внедрением локального устройства (ЗК), не связанного с трансформатором.
Все 3 вида систем выдуманы для того, дабы защитить человека и электроприборы от воздействия электротока. Они равноценны по степени защиты людей. Но имеют некоторые отличия по:
- безопасности;
- способности ремонта;
- неотказной работе бытовых устройств.
На схематичных планах маркируются 2-мя знаками:
- 1-ый код указывает связь «рабочего нуля» трансформаторной обмотки с грунтовым основанием: T – заземленный; I – изолированный от грунта.
- 2-ое обозначение показывает на контакт неизолированных токопроводящих частей с грунтовым основанием: T – заземленная; N – присоединенная наглухо к заземленной «нейтрали» трансформатора.
Вопросы эти очень важны, потому разглядим более тщательно каждую из 3-х видов систем.
Видео описание
Земля заместо нуля.
Открытая токопроводящая часть – это неизолированные участки электроустановок, к которым можно прикоснуться. При обыкновенном режиме работы к этим участкам бытовых электроприборов не поступает напряжение. Но все будет напротив, если разрушается изоляция – на корпусе появится потенциал.
Предпосылки повреждений в главном связаны с определенными факторами:
- старение техники;
- физические разрушения;
- длинный срок работы при завышенных оборотах;
- накопившаяся грязюка;
- влажность на покрытии, расположенной у корпуса;
- воздействие климата;
- брак, допущенный производителем.
Сразу вид системы TN делится на 3 дополнительные подсистемы:
Нейтральный: рабочий «N», защитный «РЕ» провода совмещаются в едином проводнике «PEN» на всем протяжении заземления. Это стандартная схема. Такая система – одна из первых. Невзирая на то, встречается в жилфонде, построенном до 1995-х годов, она все еще работает. Прокладывается 4-х жильным кабелем, в который идёт 3 фазы и 1 ноль.
Существует главный недочет такового вида заземления – защитный проводник «PEN» один на всю систему. Потому TN-C не обеспечивает требуемую степень электробезопасности.
Система, в какой нулевой: рабочий «N», защитный «РЕ» провода делятся на всем протяжении заземления.
В текущее время фактически неважно какая современная техника обеспечивается питанием через надежные блоки питания (импульсные), не имеющие гальванической развязки с электрической сетью напряжением 220 Вольт.
Это разъясняется тем, что в схожее оборудование интегрированы особые фильтра, подавляющие высокочастотные помехи. Они через конденсаторы соединяются с токопроводящим корпусом установки. Высокочастотные помехи возникают в электрической сети через:
- развязывающие конденсаторы;
- проводник защитного заземления «PE»;
- 3-х полюсную вилку;
- электророзетку стекают на «землю».
Это система, где функции нулевого: рабочего «N», защитного «РЕ» проводов совмещаются в едином проводнике в определенной его части на всем протяжении заземления, начиная от трансформатора напряжения.
Отсутствие заземления небезопасно для человека Источник uk-parkovaya.ru
Заключение
Если выполнить заземление заместо нейтрали, существует опасность появления потенциала на корпусе устройств при нарушении изоляции. Когда устройство не заземлен, при касании металла нагой рукою, через тело потечет ток, появляется заряд. Это очень страшная для человека ситуация.
Розетки без заземления: описание, свойства, использование, советы мастеров

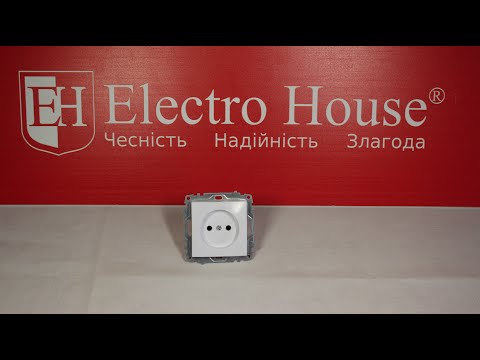

В наше время ПУЭ (правила устройства электроустановок) предугадывают непременное заземление розеток в личных и многоквартирных домах. Но так было не всегда. В домах старенькой постройки и большинстве личных секторов до сего времени применяется двухпроводная система – фаза и ноль. Если быть четким, то большое количество электроприборов не требуют наличия заземляющего контакта. Как правило это разные осветительные приборы в пластиковом корпусе, телеки, музыкальное оборудование. Если в распределительном щите отсутствует соответственная шина либо нужна включение в сеть 1-го из перечисленных бытовых устройств, можно применять розетки без заземления, цена которых существенно ниже. О них и речь пойдет.
Электрические сети вчера и сейчас
Во времена Советов дома возводились ударными темпами, времени на продумывание и облагораживание заземления не хватало. К тому же схожая защита была ни к чему – ни один из бытовых электроприборов не имел на вилке соответственного контакта. Максимум, на что можно было рассчитывать, переезжая в новое жилище, – это двойные розетки без заземления, которые веселили возможностью включения в сеть дополнительных электроприборов.
На данный момент все поменялось, и повстречать в магазинах крупную домашнюю технику без заземляющего контакта стало достаточно трудно. Заполучили новый вид и розетки, в каких появилась дополнительная скоба, а контактные отверстия стали запираться внутренними шторками, для защиты от малышей. Но хотя обыденные точки подключения никуда не пропали, узреть их можно существенно пореже. Обычно устанавливаются без заземления внешние розетки с высочайшим классом защиты IP.

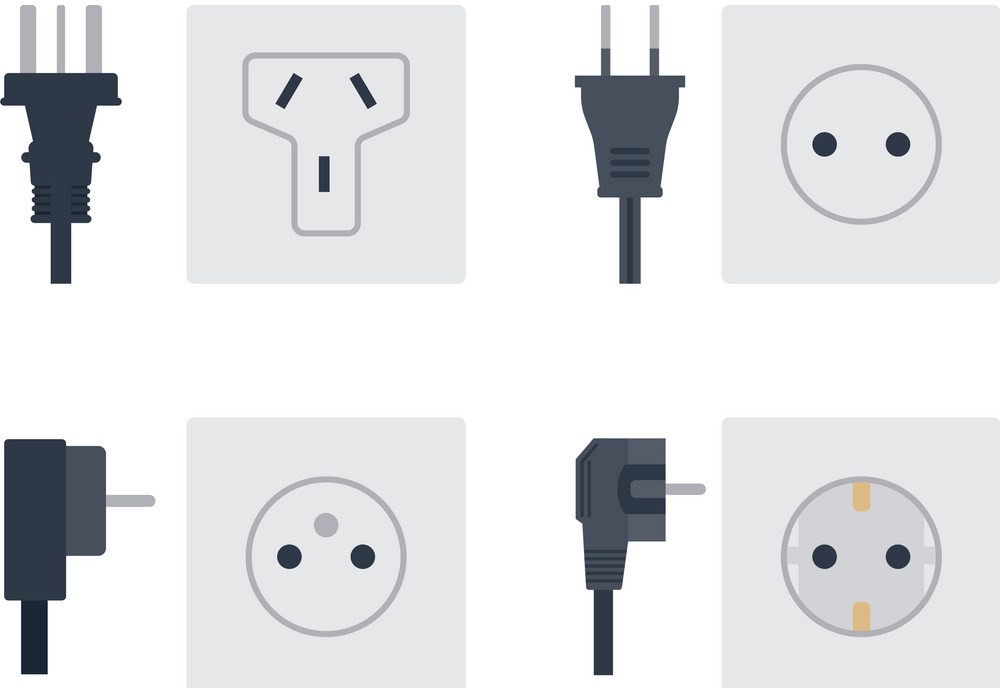

Разновидности изделий для подключения бытовых устройств
На прилавках можно повстречать розетки разных модификаций, форм и цветов. Это позволяет покупателю избрать те, которые подходят к его интерьеру либо будут отвечать предъявляемым требованиям. Можно приобрести изделия со шторками и розетки без шторок, с заземлением и без такого. Стоит разглядеть эти разновидности более тщательно.
Розетки со шторками: для каких целей они нужны?

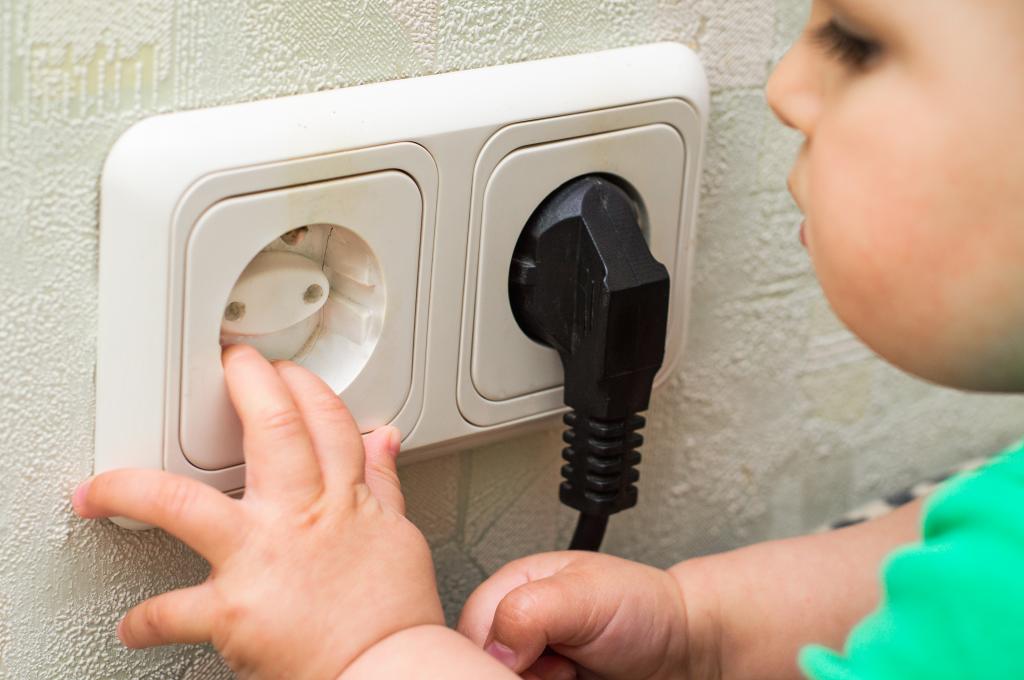

Такие изделия отлично защищены от детского любопытства. Шторками именуют особые перегородки снутри корпуса, которые перекрывают доступ к токоведущим контактам. Для того дабы воткнуть в нее штепсельную вилку, нужно приложить определенные усилия. Небольшой любознательный первооткрыватель не сумеет вставить в нее какое-либо постороннее тело – гвоздь либо спицу. Это позволяет родителям быть спокойнее. Ранее для схожих целей использовались особые пластмассовые заглушки, которые достаточно легко извлекались ребенком.
Очередной разновидностью схожей защиты, хотя и поболее обычный, является крышка, которая прижимается к корпусу пружиной. Такие изделия почаще применяются для уличной установки, а поэтому огромного ассортимента расцветок у них нет. В главном выполняются сероватые и белоснежные внешние розетки без шторок с заземлением либо без такого, оборудованные крышками.
На что оказывает влияние наличие заземляющего контакта?
Для подключения схожей розетки нужна определенная проводка. К месту подключения должно подходить 3 провода – фаза, ноль и желто-зеленый заземляющий провод. Такие розетки, при правильном монтаже, предоставляют дополнительную безопасность, как для бытовых устройств, так и для человека. Если заземление выполнено подабающим образом, а в распределительном шкафу установлена вся нужная автоматика, можно не бояться перегрузок, скачков напряжения и даже пробоя фазы на железный корпус бытового устройства.
Подключение розеток без заземляющего контакта: что нужна знать для правильного выполнения работы?
Установка таких изделий очень прост. Малость трудозатратной возможно окажется подготовка в случае, если делается новое место посадки. Если же нужна обычная замена, например, одиночных на двойные розетки без заземления, на все манипуляции может уйти около 5 минут. Метод действий будет следующим.

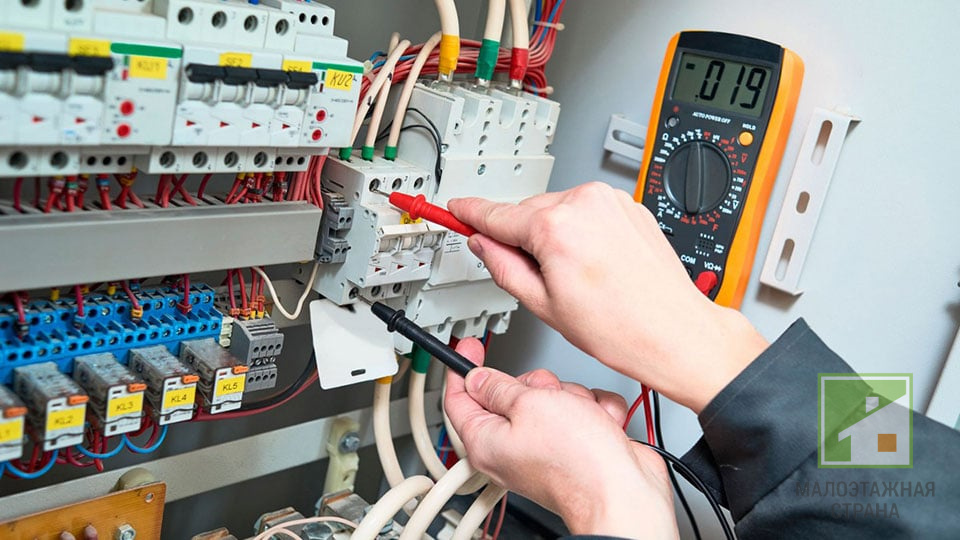

- Отключается общее питание домашней электросети. Это делается с вводного защитного автомата, находящегося в распределительном шкафу. Если щит находится на лестничной клеточке подъезда, имеет смысл повесить запрещающую табличку: «Не включать! Работают люди».
- Откручивают фиксирующий винт декоративной панели, 2 распорных болта контактной платформы розетки и ослабляют зажимы питающих проводов. После чего старенькое изделие можно выкинуть либо убрать в кладовую «до наилучших времен».

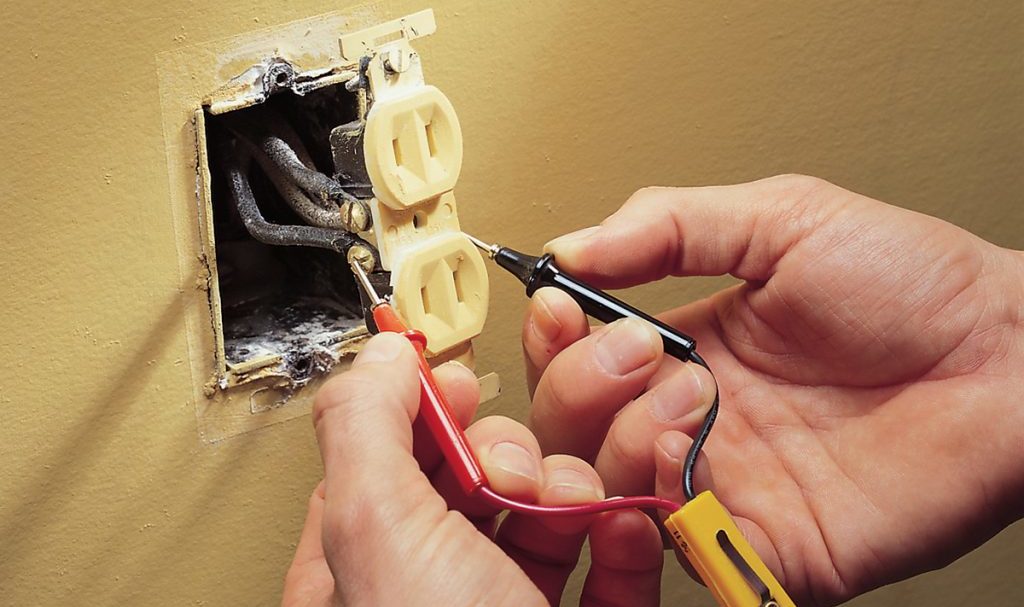

Принципиальный совет! Не стоит возлагать на то, что все изготовлено совершенно, и сходу включать бытовой устройство. Нужно проверить напряжение на контактах с помощью индикаторной отвертки.
Чем неплохи розетки без заземления?
Преимущество таких изделий в простоте – чем меньше узлов, тем надежней механизм. Также необходимо отметить низкую цена схожих розеток. Простота подключения, вероятнее всего, сыграет решающую роль для начинающих домашних мастеров, в первый раз столкнувшихся с таким вопросом. Но нужно осознавать, что если домашней силовой сетью предусмотрен заземляющий провод, то его не стоит игнорировать и уж тем паче отрезать, как некоторые делают. Схожий контакт в определенный момент может спасти жизнь. Естественно, лучше бы таковой угрозы не появлялось, но жители страны восходящего солнца (а люд этот очень умный) молвят так: «Имеет смысл всю жизнь точить свой клинок, дабы один единственный раз он выручил для тебя жизнь». Схожее утверждение правильно и в случае с заземлением.
Подытожим произнесенное
Розетки без заземления имеют право на существование, но исключительно в случае отсутствия контура. Это касается домов старенькой постройки и личных секторов. Если же в домашней силовой сети находится 3-ий, желто-зеленый провод, не стоит его игнорировать. Лучше приобрести и подключить розетку, оборудованную скобой заземления. Не стоит исходить из того, что планируется подключение техники, вилка которой не оборудована подходящим контактом – все может обменяться. Ведь не имеет смысла переделывать пару раз, когда можно смонтировать то, что подойдет для питания любого бытового устройства.
