Dvb t2 антенна своими руками

Разглядим вариант, как можно изловить эфирное цифровое телевидение.

1-ое условие – для того, дабы принимать цифровое эфирное телевидение, нужно иметь телек, который поддерживает новый цифровой формат DVB-T2. Тогда для вас не придется брать приставки, которые стоят средств.

2-ое условие – для того, дабы принимать цифровое эфирное телевидение, нужна неважно какая дециметровая антенна. Это может быть как комнатная, так и внешняя антенна.

Не поддавайтесь обману, что нужна особая цифровая либо еще какая-нибудь антенна.

Ранее я говорил как, я сделал антенну из обыкновенной радио либо тв телескопической антенны.

С этим способом вы сможете ознакомится Тут.

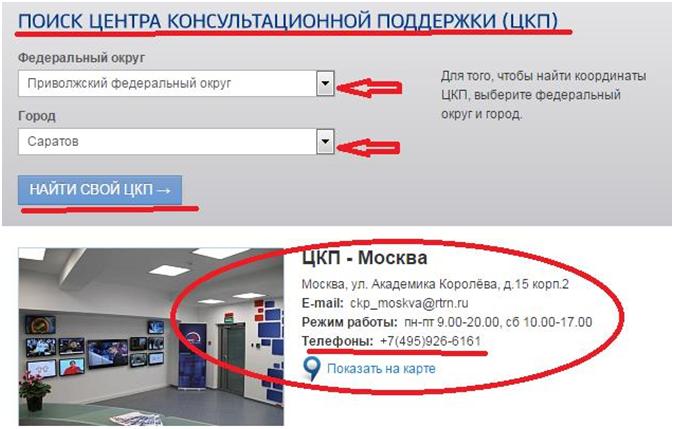

Для того, дабы выяснить на каком канале идет вещание в вашем регионе цифровое телевидение, необходимо зайти на веб-сайт «Цифрового эфирного телевидения» http://ртрс.рф . Перейти на вкладку меню «Контакты» В показавшемся окне избрать свой округ и город.

Потом надавить на кнопку «Найти свой ЦКП» чуток ниже. Еще ниже в окошке появится итог поиска, где будет указан телефон, куда можно позвонить и выяснить номер канала.

Узнав частоту, на которой идет вещание, находим длину антенны, которую нам нужно сделать.

Формула, по которой узнается длина антенны:

7500 делим на частоту вещания в Мгц (МГц). Приобретенный итог округляем до целых см. Это и будет длина антенны, которую нам предстоит сделать.

Разглядим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц либо 754 мгц.

Означает, у нас будет такая формула: 7500/754=9,94 сантиметра, после округления получаем нужную длину антенны – 10 см.

Приступаем к изготовлению антенны.

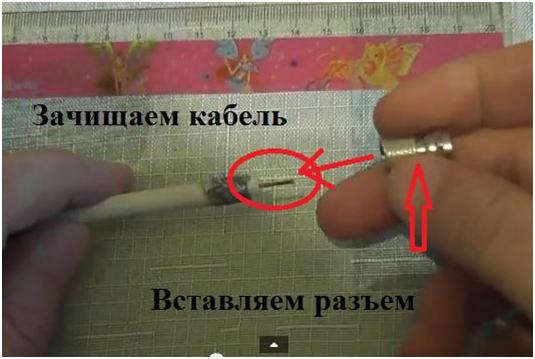

Берем кусочек коаксиального кабеля, 75-омного, обыденного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

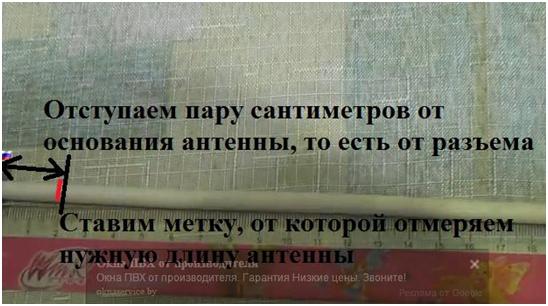

Отступаем пару см от края разъема, ставим метку. Это будет основание антенны.

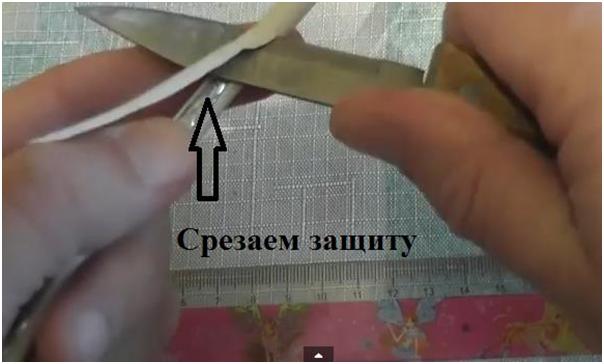

Далее от метки отступаем нужное нам количество см. Откусываем лишнюю часть кабеля. На метке делаем надрез и счищаем защиту кабеля.

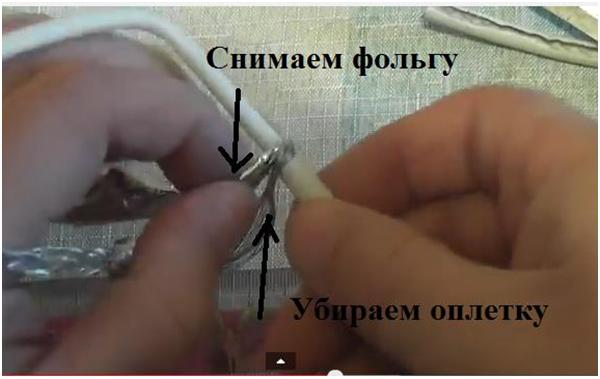

Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

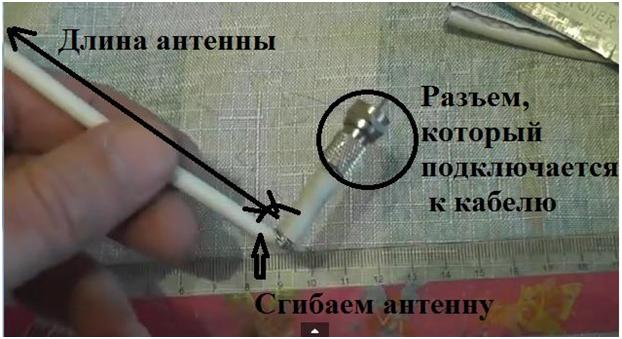

Остается кабель с внутренней изоляцией. Другими словами, до железной части мы не доходим. После чего загибаем очищенную часть кабеля под углом 90°.

Ретранслятор находится в районе 12-ти км от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам будет нужно, если расстояние будет превосходить пятнадцать км. Антенну лучше навести в сторону ретранслятора.

Приступаем к настройке телека. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал неплохой.

Если на эту антенну качество сигнала нехорошее, попытайтесь выполнить более сложную, но более эффективную антенну, по ЭТОЙ статье.

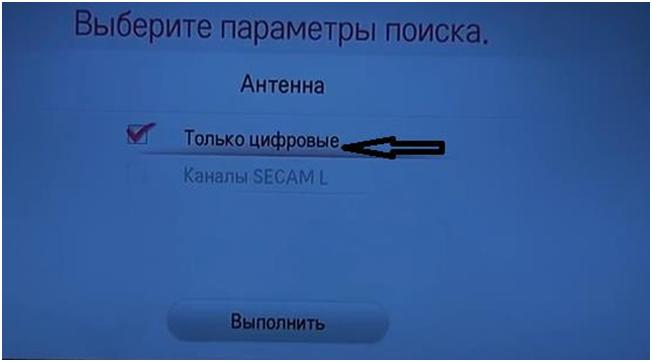

Позже перебегаем в пункт меню «Автопоиск». В следующем окне избираем пункт «Антенна», потом в параметрах поиска галочку оставляем в пт «Только цифровые каналы». Жмем «Выполнить».

Начнется поиск каналов. Сейчас, к примеру, в Самарском регионе идет вещание 10 каналов.

Вот таким макаром делается изготовка антенны и настройка каналов цифрового телевидения.

Логопериодическая антенна своими руками

Собираемся поведать, как выполнить логопериодическую антенну. Логопериодические антенны относятся к числу частотно-независимых. Агрегаты работают в широком спектре, перекрывая диапазон вещания. Напоминают внешним обликом антенны типа волновой канал, только директоры переменной длины, подчиняющейся логарифмическому закону. В первый раз мысль предложена в 1957 году статьей Избелла, Дюамеля. В повседневности понятно три вида устройств, читатели наверное лицезрели один – выложенный прилавками магазинов. Логопериодическая антенна делается своими руками. Размеры вызнайте, понимайте имеющее значимость, осознавайте способности поблажку дать выдерживанию точности.

Виды логопериодических антенн

Изредка встретим явление: самодельная логопериодическая антенна. Конструкция… логопериодические антенны 3-х типов:

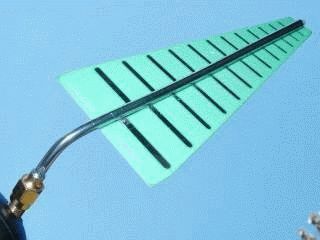

1. Плоские. Напоминают непонятный круг, вырезаны хаотично (на 1-ый взор) дорожки, секторы. Выходит неслыханная композиция мишени, с кольцами поршней бензинового двигателя, неясно чем… В итоге штучка принимает-излучает волны.
2. Пространственная логопериодическая антенна ужасная внешним обликом. Навевает ассоциации умопомрачительного кинофильма: космические флагманы увешаны схожими штучками. Не исключено, режиссеры приравнивались сабжектом. Смотрится просто фантастично, работает реально.

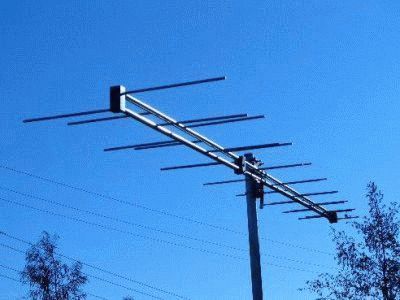

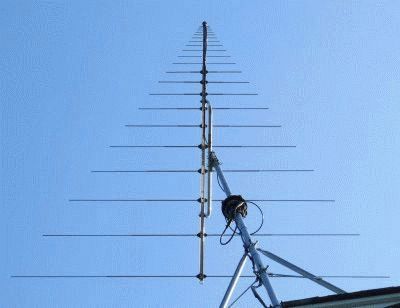

3. Плоские однонаправленные логопериодические антенны то, что лицезреем в магазинах. Торчащий вперед длиннющий стержень, по обеим сторонам усеянный, как будто усами, поперечинами различной длины. Смотрится более упорядоченно, осознанию недостижимо.

Неверно мыслить, как будто логопериодические антенны годятся ловить только телевидение. Дело в другом: конструкция изделий сложна, 1-ые методики предлагали номограммы, руководствуясь которыми, мастерам-самоучкам много раз приходилось переделывать. 1-ые логопериодические антенны трудно настраивались. Вот почему энтузиазм так и не развился до ближайшего времени, хотя известны выше половины века. Конструкции для GSM, WiFi, других протоколов СВЧ имеются, издавна предложены, неопознаны толком. Отказываетесь веровать, попытайтесь отыскать в вебе информацию, сопоставьте результаты по биквадрату Харченко, сходу поймете ситуацию.

Решение задачи математически сталкивается впрямую с сонмом интегральных уравнений, по зубам редкостным ботаникам. Более ознакомленные создатели считают: уместно воспользоваться просто готовыми конструкциями, без помощи других разрабатывать, больше способом научного тыка. Понятно, первую задачку на бумаге решать мучительно, люди бывалые советуют просто применять разные языки программирования. Идеальнее всего подходят MathCAD и С++.

Конструкция логопериодической антенны

Конструкция логопериодической антенны поражает сложностью. Попробуем обрисовать устройство. Начнем упрощенно, избегая запутать читателей.

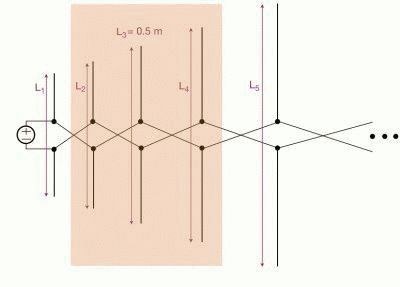

• Стержень припоминает траверсу волнового канала, дает раздельное питание левым и правым вибраторам. Находятся симметрично в противофазе.
• При этом попеременно левый-правый ряд вибраторов изменяются несущей (две, близко находящиеся и параллельные). К примеру, 1-ый левый вибратор принадлежит верхней несущей, 1-ый правый – нижней. Со вторыми напротив. Левый сейчас находится на нижней, правый, – на верхней.
• Количество вибраторов находится в зависимости от конструктива, длина наибольших (вмещены задней частью) составляет (в сумме левый и правый) половину длины волны последней нижней частоты спектра.
• Питание подводится к фронтальной части. Допустимо выполнить проводом, проложенным снутри несущей, или сходу присоединить симметричную линию к верхушке. По первому случаю поясним: коаксиальный кабель ложится снутри одной направляющей, при этом одной частью полосы послужит направляющая. При выходе из носика центральная жила замыкается на вторую несущую. Выходит, двухпроводная линия играет роль четвертьволнового симметрирующего трансформатора.
• Закорачивание полосы изготовлено сзади самого длинноватого вибратора на расстоянии восьмой части длины волны нижней частоты спектра. По отдельным сведениям, изготовлено из суждений согласования. Кстати, способ неплох тем, что вибраторы получаются замкнутыми на землю, поэтому, при ударе молнии первой сгорит оплетка кабеля (при отсутствии громоотвода).

Действие логопериодической антенны

Согласно теории, в логопериодической антенне повсевременно имеется некая активная область, образованная вибраторами, где уровень тока выше 10 дБ. Частота начинает уменьшаться, зона перемещается в сторону вибраторов подлиннее. Увеличение провоцирует оборотный процесс. Немногие элементы полосы работают равноценно. Некоторые отдыхают. Выходит феноменальная широкополосность. Особенностью полосы будет то, что волна поначалу доходит до вибраторов, имеющих размер, отличающийся от резонансного (наименьший). По мере продвижения сигнала к «идеальному» вибратору часть мощности рассеивается. Удается укоротить самый длиннющий излучатель, снижая габариты логопериодической антенны.

Итак, читателям представляем ординарную вещь: дельной, обычной методики расчета сейчас не выдумано, любители покопаться в интегралах приглашаются к изданию Логопериодические вибраторные антенны 2005 года выпуска: тщательно обмусоливаются тонкости. Несколько разделов посвящается программированию. Избегаем копать тонкости MathCAD, приводить расчет логопериодической антенны, предпочитаем С++, выводы покажем, дабы читатели могли заняться проектированием:

1. Спектр работы антенны 470 – 790 МГц.
2. Количество вибраторов 9 штук на сторону.
3. Коэффициент геометрической прогрессии 0,895.
4. Расстояние между вибраторами 0,17 метра.
5. Входное сопротивление 75 Ом.
6. Волновое сопротивление фидерной полосы 97,143 Ом.
7. Поперечник проводников фидерной полосы 8 мм.
8. Расстояние между проводниками (несущими) 10,768 мм.
9. Расстояние от самого длинноватого вибратора до замыкания полосы 72,556 мм.

Поясняем по поводу данных: длина самого длинноватого вибратора (левый + правый суммарно) должна быть равна половине длины волны самой низкой частоты (теория). Найдем параметр. Длину волны вычисляем по формуле, применяемой со школьной скамьи 299792458 / 470000000 = 637,85 мм. Делим на четыре, пытаясь отыскать длину 1-го (левого, правого) вибратора, получаем 159,5 мм. Каждый последующий вибратор находите, домножая число коэффициентом из данных. Все концами лежат на полосы, проведенной из некоего воображаемого центра, размещенного вдоль оси антенны, впереди. Расстояния домножаются коэффициентом. Изначальное составляет 17 см.

Как разъясняет создатель идеи, в расчете по формулам выходили различные толщины вибраторов, некоторые не получали порции энергии в процессе работы (говорилось выше), по мере сотворения ДМВ логопериодической антенны, было решено проволоку взять шириной 6 мм, расстояния, длины вышли следующие:

1. Расстояние 0 мм, длина 145,1 мм.
2. Расстояние 98,7 мм, длина 128,4 мм.
3. Расстояние 186 мм, длина 113,6 мм.
4. Расстояние 263,3 мм, длина 100,5 мм.
5. Расстояние 331,7 мм, длина 89 мм.
6. Расстояние 392,2 мм, длина 78,78 мм.
7. Расстояние 445,8 мм, длина 69,7 мм.
8. Расстояние 493,2 мм, длина 61,7 мм.
9. Расстояние 535,2 мм, длина 54,6 мм.

Настраивается антенна конфигурацией расстояния меж несущими. Варьируется удаление недлинного замыкания полосы от самого длинноватого вибратора. Берите размеры табличные, создатель лучше знал, наверное учел расстояния меж несущими и прочее. Рассматриваемая логопериодическая антенна прекрасно подходит цифровому мультиплексу, при этом захватит все, подробнее сверяйтесь с Википедией. Для работы на прием телевидения следует расположить конструкцию, дабы вибраторы находились в горизонтальной плоскости. В большенном городке луч может придти совсем не с направления вышки, также под углом. Боитесь изловить – пробуйте наклонить логопериодическую антенну для заслуги подходящего эффекта.

Про питание поведали, пропускайте кабель в одну из несущих, в районе носика обеспечьте соединение хоть какой из них с оплеткой, 2-ой — с жилой. Замыкается линия сзади самого длинноватого вибратора. Сейчас каждый читатель может без помощи других выполнить логопериодическую антенну по приведенным сведениям. Отдельной строчкой идут конструкторские суждения. Ранее директор приваривали к траверсе, сейчас отыщите другие методики.

Хотим аудитории фортуны в опытах. Сейчас понимаете, как делается логопериодическая антенна своими руками. Напоминаем, рассмотренная конструкция далековато не самая простоя и нужна поглядеть спектр по всем применяемым частотам. Нет необходимости – создавайте четвертьволновые вибраторы (для цифровых мультиплексов), избегая дебрей. Проще собирается волновой канал, отличающийся от логопериодической антенны равными размерами вибраторов.
