Защитное заземление в электрических розетках, общие вопросы и ответы.
- Для чего необходимо заземление в розетке
- Как выяснить, есть заземление в розетке либо нет?
- Про заземление и зануление
Итак по порядку:
Электрическая розетка – неотъемлемый элемент электрораспределения в каждом доме и квартире.
Хоть какой электроприёмник нужно подключать к сети питания и вот такое подключение к электропитанию происходит через бытовую розетку.
Заземление, что это и для чего нужно
Заземление — электрическое соединение предмета либо конструкции состоящей из токопроводящего материала с землей.
Необходимо подчеркнуть, что требования к заземлению и его устройство регламентируются особыми нормативными правилами, в постсоветских странах такие правила сведены в ПУЭ (правила устройств электроустановок).
Защитное заземление предназначено для защиты человека от поражения электрическим током в следствии токовой утечки на токопроводящий корпус конструкции установки либо устройства.
Причина утечки тока – это нарушение изоляции проводов электрической установки и соприкосновении их с токопроводящими элементами конструкции, вследствие чего этот корпус оказывается под напряжением и хоть какое прикосновение человека к нему небезопасно!
Для предотвращения вышеупомянутой ситуации и существует конструкция заземления в электрических розетках. Она позволяет защитить нас от токового удара при прикосновении к находящимся под напряжением предметам. Так же это относится и к электричеству статического нрава, ведь, скопившись, оно способно достаточно чувствительно «тряхнуть».
Как выяснить, есть заземление в розетке либо нет?
Необходимость в проверке наличия «заземления» в вашей домашней сети появляется в случае, если Вы только переехали в новый дом либо квартиру и не убеждены, что данная защита работает.
Есть особые приборы, которые позволяют замерить сопротивление контура заземления, но цена их большая и использование их в бытовых случаях не совершенно уместно. В домашних критериях убедиться в наличии работающего провода «PE», конкретно так обозначается заземление, можно и поболее обычным методом без использования особых устройств по замеру сопротивления. К слову, в новых коллекциях компании Legrand под заглавием Valena Life и Valena Allure возожно измерение напряжения и сопротивления без демонтажа розеток и выключателей.
Зрительный осмотр внешнего облика электрической розетки.

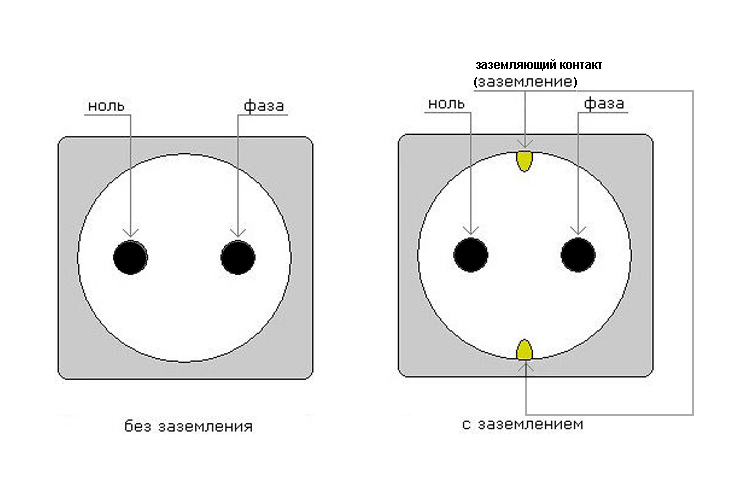

Данный метод предполагает оценивание внешнего облика розетки, дело в том, что наличие заземления это всегда трехпроводное подключение:«P — фаза», «N — нейтраль» (он же ноль) и «PE — заземление», соответственно розетки с заземлением имеют три контакта.
Зрительно это смотрится так:
Проверка подключения розетки (с демонтажем)
Не всегда осмотр внешнего облика электрической розетки даст 100% — итог о наличии заземления в доме.
Ведь не уникальность когда плохо квалифицированные электрики устанавливают розетки в каких находится заземляющий контакт в двухпроводную систему и напротив. Мотивы таких подключений тяжело осознать спецам и происходят они по различным суждениям, как электриков, так и заказчиков таких работ.
Сама проверка подключения сводится к демонтажу электрической розетки.
Не запамятовывайте про безопасность : При таковой проверке, в момент демонтажа, не запамятовывайте, отключать общее питание на входящем распределительном щите.
Демонтировав розетку от монтажной коробки, не непременно отключать провода питания от механизма розетки, довольно удостоверится, что в коробке находится трехжильный кабель и что все три клеммы подключения в розетке раздельно подключены к этому кабелю, без замыканий (перемычек) между собой. Про розетки с защитными шторками читайте в отдельной статье: Розетки с защитой от деток.
Если же, после демонтажа розетки, вы нашли "приходящий" двужильный кабель, а сама розетка подключена таким макаром, что все три клеммы подключены, при этом две из них замкнуты общей перемычкой, то таковой вариант подключения именуется «занулением».
Про заземление и зануление
В теме «Заземления и зануления» не все так просто для обыденного мещанина. Нельзя различие 2-ух этих определений разъяснить парой-тройкой понятных, как не для спеца, слов.
Для тех, кто желает разобраться конкретно в вопросах зануления и заземления, предлагаем подробное описание от Евгения Иванова. → ссылка
Ну и в конце нашей статьи маленькая аннотация, как подключить розетку с заземлением своими руками без помощи спеца электрика.
Как подключить розетку с заземлением?
При прокладывании проводки в домах либо квартирах подбирают фурнитуру, к которой относятся и розетки. Они должны соответствовать требованиям надежности, свойства и эстетичности. На рынке представлен большой ассортимент этих продуктов как российского, так и ввезенного производства, что затрудняет выбор, в особенности для неопытных покупателей. Электричество не должно попадать на детали и корпус этих устройств. Потому любая розетка должна быть заземлена.
Для чего необходимо заземление в розетке?

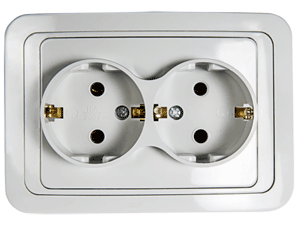

Все розетки с заземлением имеют 3 контакта, которые созданы для фазного, нулевого и заземляющего проводов. Последний идет к электрическому щитку, в каком подключается к одноименной клемме.
Такие изделия используются для помещений с проложенной проводкой, состоящей из 3-х жил. Если же оно обустроено двухжильной, то защиты от поражения электричеством розетка делать не будет. Потому необходимо подменять такую проводку.
Более небезопасно без заземления эксплуатировать приборы с железным корпусом и контактирующие при работе с водой.
Особенности установки розетки с заземлением
Розетка с заземлением подключается просто. Хоть какой человек, ознакомившийся с теорией и проявляющий внимание при осуществлении установки, управится с этой задачей.
Перед монтажом необходимо найти тип проводки. Для этого разбирается древняя рядовая розетка, после этого становится видно количество подведенных проводов. Если их число равно двум, то в наличии имеется только фаза и нейтраль, а заземление отсутствует.
При покупке обращают свое внимание на корпус розетки с заземлением. Он не обязан иметь повреждений. Для жилых помещений эти устройства подбирают с учетом эстетических параметров. В большей степени им соответствуют «внутренние» розетки, которые встраиваются в маленькую нишу в стенке.
Сведения о номинале приведены на оборотной стороне устройства. Для домашней электророзетки значение должно составлять 30-100 мА. Российские рассчитаны на 6,3 и 10 А, а зарубежные — на 10 либо 16 А.
Предпочтения в ассортименте отдают таким из них, которые созданы для большей части электроприборов, применяемых в быту. Евророзетка с заземлением имеет большее расстояние между отверстиями и больший их поперечник. Из верно подобранного устройства вилка вынимается при наименьшем приложении усилий.
Читайте также: Как подключить провод к одноклавишному выключателю?
Продукт на рынке представлен в следующем ассортименте:
- для массивного оборудования — выдерживают ток от 20 А и выше, реализуются со спецвилкой;
- снаряженные молниезащитой — используются в регионах с завышенной грозовой активностью;
- имеющие особые шторки, защищающие человека от случайного прикосновения к контактам;
- снаряженные защитой от утечки тока — их применяют в главном в детских комнатах;
- с защитой от перенапряжения — используются для дорогостоящего оборудования;
- снаряженные защитой от перегрузки со интегрированным предохранителем, сгорающим первым при маленьком замыкании.

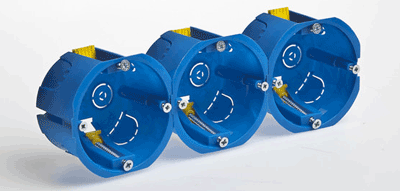

Перед принятием решения, как установить розетку, необходимо избрать подрозетник. Покупка последнего делается зависимо от того, из какого материала изготовлена стенка. Монтировать его коробку необходимо в специальной выемке, расположенной снутри основания.
При покупке обращают свое внимание на контакты изделия. Они должны быть металлическими. Корпус розеток изготавливают из керамики.
Положительным моментом для подрозетника является наличие винтообразного зажима. Снутри находятся две пластинки, между которыми пропускаются провода. Фиксация винтами содействует отличному креплению контактов и не допускает их ослабления при эксплуатации.
Найти, как верно подключить розетку, получится при помощи тестера. На щитке отключается электропитание, осуществляется разводка проводов в различные стороны.
Заземление розеток в квартире обосновано тем, что в жилом помещении неэстетично использовать кругляк либо железную шину как заземляющие проводники, которые применяются в этом качестве на производственных участках.
В тех домах, которые построены после 2003 года, предусматривается укладка пятижильного стояка. В нем один из проводов выступает в роли проводника, обеспечивающего электрическое соединение с землей.
При использовании в помещении систем TN-С-S либо TN-S вопрос о том, как заземлить розетку, решается просто. В устройствах находятся N- (нулевой) и РЕ- (защитный) проводники и от одной до 3-х фаз L, соединенных в основных электрощитках. Тут размещаются шины, к которым подключают проводники земли, нуля и фазы, идущие из квартиры. Заземляющая шина связана с корпусом электрощита, изготовленным из металла.
Заземление розеток в квартире делается следующим образом:
- отключается подача электроэнергии;
- ноль и фаза подключаются к клеммам, размещенным около отверстий (их за ранее определяют тестером либо индикатором);
- заземляющий кабель подсоединяют к клеммам, размещенным по центру розетки.
Читайте также: Как подключить розетку фаркопа к автомобилю: схема розетки прицепа
При установке в одно гнездо двойных, тройных изделий клеммы-перемычки между устройствами соединяют. Провода с клеммами сильно не зажимают, так как это содействует их перелому. После воплощения этих действий розетка с заземлением ставится на свое место в стенке и фиксируется лапами-стопорами.
Есть другая система, распространенная в старенькых домах, именуемая TN-C. Нужно разглядеть, как заземлить розетку в ней.
Эта система состоит из дву- либо четырехжильных кабелей. При подключении розетки заместо заземления некоторые применяют зануление. При всем этом защита в главном сводится к предотвращению недлинного замыкания через автоматическое выключение. Но уберечь человека от поражения электротоком она не в состоянии.
В данном случае имеется два выхода:
- Обращаться в энергоснабжающие компании, осуществляющие заземление нулевого провода, поменяв всю проводку. Заземление потом подводится ко всем розеткам.
- В электроцепь, питающую более сильную домашнюю технику, встраивают автоматы УЗО. При пробое они не защитят от поражения электротоком, но выручат от смертельного финала.
Неверное подключение — на что направить внимание?
При подключении розеток с заземлением основной ошибкой является их установка на проводку, имеющую две жилы. Нейтральный провод — как заземление. Опасность для жизни представляет установка к клемме заземления перемычки от нейтрали.
Это нельзя делать по следующим причинам:
- при повреждении изоляции нейтральной жилы возникнет замыкание фазы на корпус оборудования, что приведет к неработоспособности устройств, при всем этом розетка будет казаться неопасной;
- в этой системе любая жила имеет однообразный цвет, из-за чего фаза и нейтраль могут быть спутаны местами, что приведет к попаданию фазного напряжения на корпуса розеток.
Во время подключения розеток с заземлением в качестве последнего нельзя применять отопительные и водопроводные трубы. Это обосновано тем, что если соседи решат поменять железные коммуникации пластмассовыми, то возникнет разрыв, из-за чего образуются блуждающие токи, содействующие возникновению электротравм.
