Каждый человек знаком с понятием "электричество", и каждый судит об этом по различному, и относится, соответственно, также. Многие воспринимают его как отдельный элемент, к примеру, холодильник, стиральная плита, электрический чайник и т.д., для других же это источник энергии в целом. Вроде бы кто не относился, но электричество небезопасно для каждого человека, и поражение током может повлечь за собой грустные последствия, прямо до смерти.
Это принципиально! Организм каждого из нас состоит из огромного количества воды и солей — это все гласит только о том, что человек электропроводен, т. е. через его тело может пройти ток.
Принципиально осознавать, что чем выше сила тока, то тем серьезней будут последствия для человека. Отталкиваясь от этих суждений, в процессе работы с электричеством большая часть инженеров делают защитные системы, которые и защищают человека от поражения током.
Многие наверное слышали о таком слове, как заземление. Непременно, хоть какой спец, к примеру, электрик либо инженер, знаком с этим термином, и соображает, какие работы нужно провести в данном случае. Что касается среднего человека, то для многих — это загадка, и на вопрос — для чего нужно заземление многие просто не могут дать ответ на этот вопрос. Что все-таки такое заземление?
Зачем нужно заземление в личном доме?
В любом случае, удар током — это неприятно и время от времени может привести к смертельному финалу, так что стоит уделить повышенное внимание этому вопросу.
Бывалые спецы, непременно, знают правило, если нет цепи, то нет и тока, но на практике все бывает совсем по другому. К примеру, человек находится босоногими ногами на влажной земле, и хватается за обнаженный провод. В этом случае создается цепь: трансформатор — провод — человек — земля — трансформатор. Обмотки трансформатора, обычно, заземлены, а вот, что касается земли, то это красивый проводник.
В данном случае совсем не имеет никакого значения босоногие ли у человека ноги, влажная ли земля под ногами. Обувь также является хорошим проводником, кафельная плитка либо бетонный пол, 100% гарантию не может дать даже слой гидроизоляции. По таковой цепи проходят электроны, и очень отлично, если человек сумел отпустить провод, но на практике дело обстоит чуть по другому, руки еще посильнее начинают сжимать провод. В целом картина припоминает кинофильм ужасов.
Хоть какой электрик согласно технике безопасности должен носить диэлектрические перчатки и изолированный инвентарь (в эталоне иметь диэлектрические башмаки либо коврик). Это все выступает в качестве дополнительной защиты. Таким макаром риск образования замкнутой цепи исключен даже в случае, если человек коснулся обнаженного провода.
Защита от поражения электрическим током
До того как дать ответь на этот вопрос стоит разобраться, что все-таки такое заземление. Заземление — это кусочек провода (электрического), где один конец подсоединен к электрическому оборудованию, а 2-ой запускается под землю.
Установка заземляющего устройства позволяет избежать поражения током. Зачем нужен контур заземления? Он нужен для бытового электрооборудования, который осуществляется из металла, к примеру, холодильник, стиральная машина, плита.
Когда нужно заземление?
Попытаемся разобраться на примерах.
- В квартире установлена посудомоечная машина. Но по каким-то причинам на корпусе появилась фаза, а сам корпус не заземлен. Но нейтраль, которая ведет к дому и дает электричество — заземлена. Не считая того, под заземлением находятся батареи и краны. Если насажены резиновые тапочки, то ничего не будет. Но если вдруг человек находится без обуви, и при всем этом человек взялся за кран одной рукою, а 2-ой за корпус машинки, то она становится проводником электрического тока.
- Если же посудомоечная машинка заземлена, то что будет? Если по любым причинам на корпусе имеется ноль, то ток просто уйдет в грунт. Совсем непринципиально человек будет находиться в тапочках либо босоногим — полностью ничего не произойдет. Но есть один минус, посудомоечную машину придется чинить, но в любом случае это дешевле и лучше.
- В помещении произошла поломка посудомоечной машинки, и сам корпус находится под напряжением. В случае прикосновения с этим устройством человек получит удар током.
Это принципиально! Даже если здание выстроено из натуральных материалов, количество электрической проводки остается таким же, что и в многоэтажке, но натуральный материал намного легче воспламеняется. Исходя из этого, система заземления в личном доме может предупредить появление противных ситуаций и губительных последствий. Самым ужасным вариантом развития событий — это пожар, который может появиться вследствие недлинного замыкания. Заземление защищает дом не только лишь от возгораний, но и предутверждает от удара электрическим током членов семьи.
Для чего заземление в розетке?
Все так привыкли воспользоваться обыкновенной розеткой, что многие даже не думают, что она может быть небезопасной. Для чего необходимо заземление в розетке? В процессе работы любого устройства может произойти пробой, таким макаром, напряжение пройдет на корпус устройства. Исходя из этого многие спецы рекомендуют делать заземление в розетке, т.к. в данном случае реально избежать риска поражения током.
Не считая того, заземлению подлежат и железные элементы осветительного оборудования. В личном доме заземление проводится от каждой розетке. Для этого применяется провод поперечником 2,5 мм.
Заземление нужно для того, дабы подключить землю через ее контакт к бытовому оборудованию. В ином случае нужно было бы прокладывать шину, и уже от нее проводить соединение с корпусом каждого отдельного устройства, который работает от электрической сети.
Это принципиально! Если на вилке того либо другого электроприбора предвидено заземление, то лучше конечно его выполнить.
Не допускается в качестве заземления применять трубопровод, водопроводные трубы и трубы системы канализации. Это прописано в правилах ПУЭ 1.7.11. Несоблюдение этого правила не только лишь несет высшую опасность для живущих, но и может стать предпосылкой ускоренного старения труб за счет коррозии.
Для чего заземляться
Приветствую хабровцев.
Для кого этот пост
Те кто знают и понимаю для чего необходимо заземление — не откроют себе ничего нового. Когда я сделал себе это открытие — я с удивлением нашел, что многие мои знакомые (связанные с IT сферой) слабо понимают для чего вообщем нужно заземляться. Потому фактически на данный момент вы видите этот пост.
История вопроса
Купив новые наушники с микрофоном, и придя домой — я с грустью нашел, что микрофон делает сторонний шум. Я возвратился в магазин, там на ноутбуке мы проверили, не было никакого стороннего шума от микрофона. Придя домой стал находить причину. Подключил старенькые наушники, не гремят. Опять подключил новые наушники, гремят. Через некоторое время я случаем прикоснулся к системному блоку ногой, и о волшебство шум существенно уменьшился.
Итак, я сделал вывод, что на корпусе системника появляются какие-то помехи. У меня сразу появилась идея о заземлении, и я полез определять напряжение корпуса относительно земли. За землю поначалу я взял нулевой провод, и с удивлением нашел, что разность потенциалов вышла порядка 100В. Решил измерить напряжение относительно отопительной батареи, все те же ~100В.

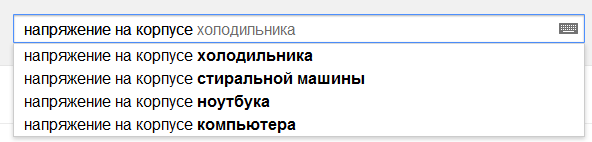

Стало интересно, решил гуглить, и как оказывается я далековато не 1-ый:
Откуда все-же напряжение
Я не буду вдаваться в подробности, откуда берется напряжение на корпусах холодильников/стиральных машин. Скажу только, что причина в 99% случаев та же, что и на корпусе системного блока. В гугле можно отыскать более подробное описание и разъяснение. В кратце же причина такая:
В блоке питания компьютера стоит фильтр, гасящий высокочастотные помехи, и сбрасывающий их в землю. А вот фактически и сам этот фильтр:
Таким макаром в землю у нас идет 110В (если в розетке 220В), но ток представляет собой только ток помех, а означает и сила тока у нас будет малозначительная.
А вот таковой аксессуар наверняка знаком всем:
Подводный камень данного аксессуара состоит в том, что он связывает заземления всех устройств, включенных в него. Если у вас включено N системников в него, то ток, отфильтрованный каждым фильтром в БП будет складываться, и находиться на корпусе каждого системника будет уже сумма
Не считая того, как проявили мои «измерения земли» — вточности такие же фильтры находятся в мониторах (по последней мере в обоих моих мониторах конкретно так).
Чем это угрожает
Даже сложив ток от 5-6 устройств, присоединенных к вышеупомянутому сетевому фильтру — навряд ли он будет так сильным, дабы уничтожить человека. Но здесь есть другие подводные камешки.
Что будет если один из конденсаторов фильтра вдруг пробьет? Вы просто получите полные 220 на корпусе собственного системника. Естественно конденсаторы выбираются с таким номинальным напряжением, дабы пробоя не случилось даже от сильных скачков (на выше приведенной схеме 2kV к примеру), но как говорится раз в год и лапоть стрельнет. Но это не самое ужасное.
Основная красота в том, что устройства, рассчитанные на заземления проектируются так, будто бы у вас заземление есть. устройство правомерно считает, что в случае внештатной ситуации оно может скинуть избытки тока в землю. На схеме выше видно, что земля, которую я обвел — не единственная. И сколько у вас таких возможных мест непонятно. Таким макаром без имеющегося заземления на корпусе вашего электроприбора просто может образоваться опасное для жизни напряжение.
И самый кошмар
Особо небезопасно таким макаром применять приборы, так либо по другому работающие с водой. К примеру стиральные либо посудомоечные машины. В стиральной машине к примеру ТЭН может прохудиться, и на корпусе будет всеполноценных 220В, а так как стиральная машина размещена нередко в ванной, где кафель, и влага, то вы будете являться хорошим проводником, и удар током вероятнее всего будет смертельным
Выводы
Надеюсь тех, у кого все еще как бы нет заземления, я уверил его выполнить. В итоге только скажу, не делайте заземление как проще и побыстрее (на батарею, зануление и т.п.), делайте как следует, ибо это не только лишь ваша личная безопасность, но и безопасность окружающих.
На хабре есть статьи, как верно делать заземление. Так же кучу инфы по этому поводу можно нагуглить.
Ну и спасибо за внимание.
UPD. Стараниями TolTol, vertu77, juray я сообразил, что существенно обезопасить себя можно используя УЗО, т.к. его можно включить в цепь без заземления. Но не без недочетов
Зачем необходимо заземление, и как его подключить в личном доме
Фактически на всех объектах, связанных с электричеством, нужна защита людей от удара электрическим током. Каждый знает, для чего необходимо заземление, но не много кто представляет, как его верно установить, дабы оно полностью делало свои функции.

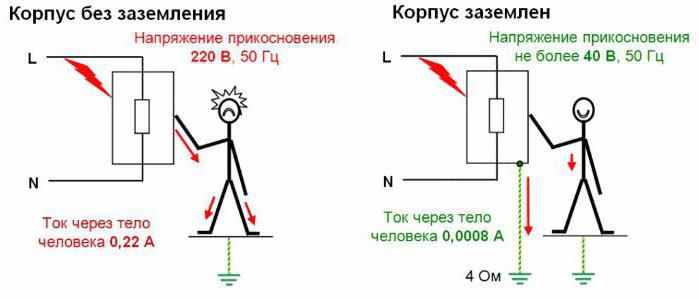

Если соединить с заземляющим устройством все железные части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет существенно наименьший ток, не представляющий для него угрозы.
Как передается электроэнергия потребителям?

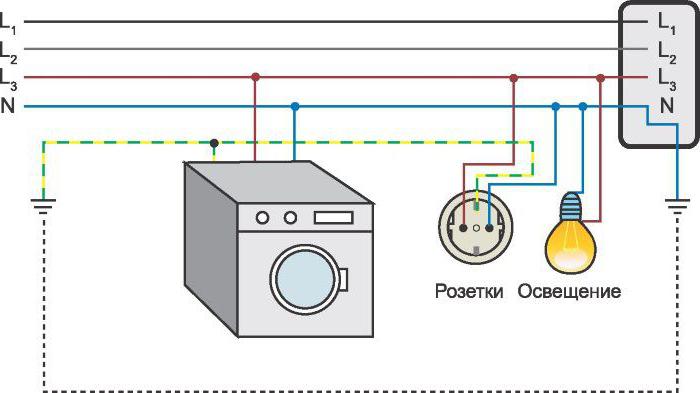

Электроэнергия поступает от источника по линиям электропередач поначалу на подстанции, а потом — потребителям. Для ее передачи используются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме "звезда". Общая точка (нейтраль) с нулевым потенциалом заземляется. Это нужно для обычной работы электрического оборудования. Такое заземление именуется рабочим, а не защитным.
В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В личный дом ввод может быть на 380 В — три фазы и нейтраль. Потом провода расползаются к розеткам и устройствам освещения по всем помещениям. Тут также не стоит забывать о том, для чего необходимо заземление. Для защиты от поражения током совместно с фазным и нейтральным проводниками прокладывается очередной — заземляющий.
Как оградить себя от удара электрическим током?
Одним из методов, исключающим удар электрическим током либо существенно уменьшающим его, является установка заземляющего устройства. Для чего нужен контур заземления? Он нужен для бытовых устройств с металлическими корпусами: стиральных машин, электроплит, холодильников и др.
При наведении потенциала на железные корпуса домашнего оборудования ток должен уходить в землю. Но для этого поначалу нужно выполнить устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным либо состоять из токопроводящих частей, погруженных в землю.

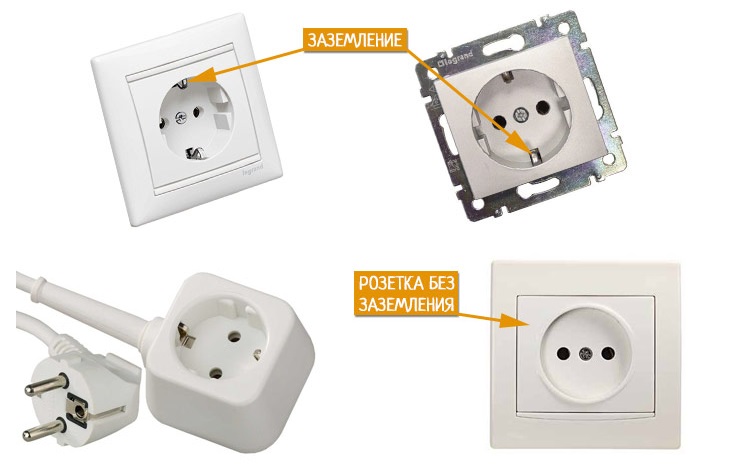

Заземление в розетке
Для чего необходимо заземление электроприборов при наличии железных корпусов либо других частей? Этот вопрос понятен многим. На них может быть случаем подано напряжение при разрушении изоляции проводов либо от недлинного замыкания, что представляет опасность для человека в момент прикосновения.

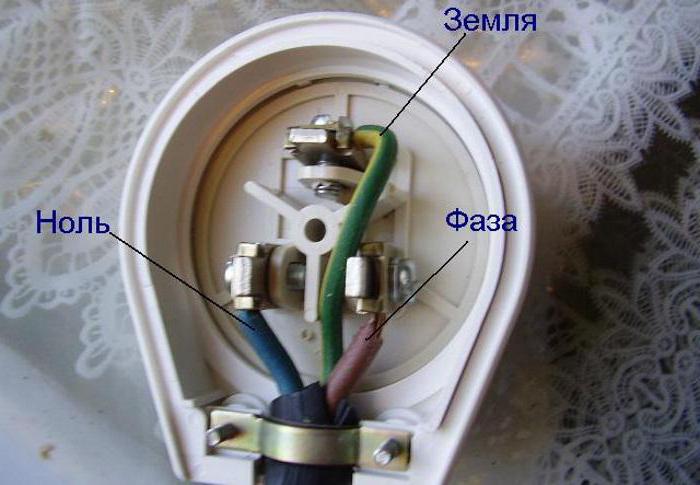

Это также относится к железным деталям осветительных приборов и люстр. В доме заземляющий проводник сечением от 2,5 мм 2 прокладывается от электрощита к каждой розетке. Для чего необходимо заземление в розетке? Это нужно для подключения земли через ее контакт к бытовому устройству. В неприятном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого устройства, что не очень эстетично.
Заземляющие контакты устроены так, что они подключаются первыми, как вилка от шнура бытового устройства вставляется в розетку. Если розетки подключены шлейфом, заземление подводится раздельно к каждой из них от распределительной коробки.
Установка заземления

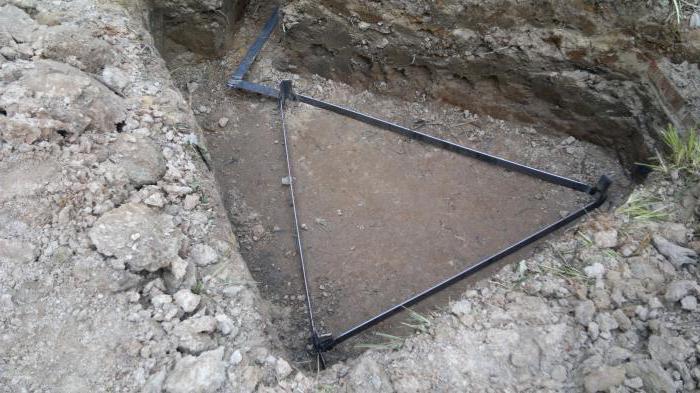

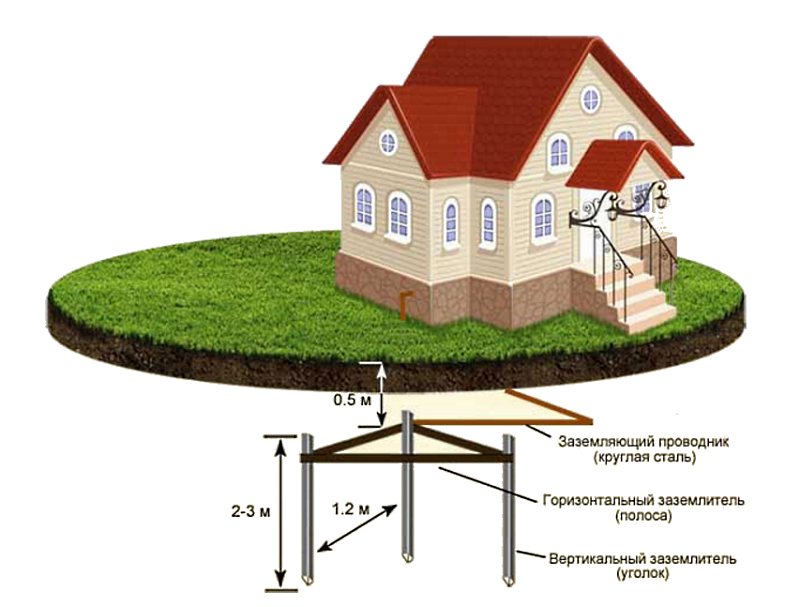

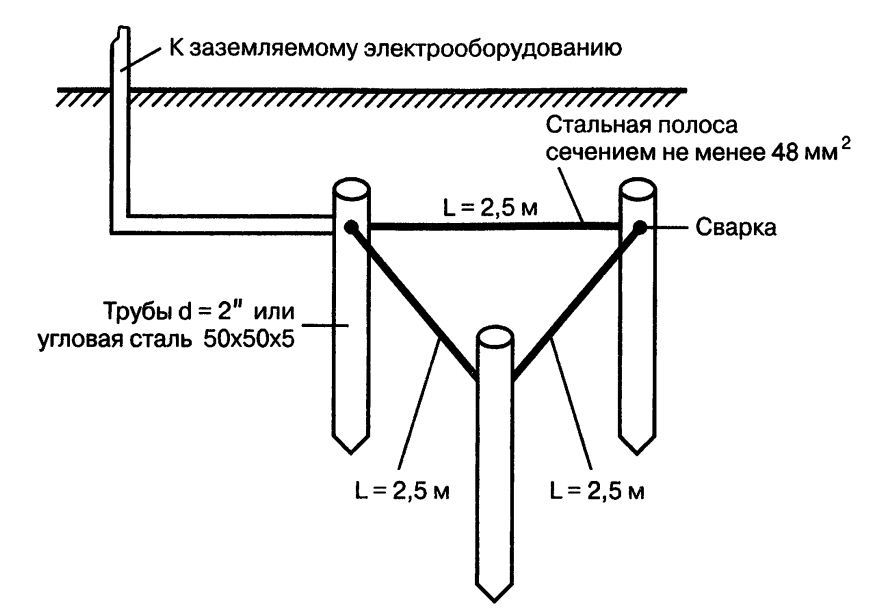

Итак, для чего необходимо заземление в личном доме? Его делают в виде замкнутого контура. Форма может быть неважно какая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в верхушках забиваются железные трубы либо уголки длиной 2,5 м. Для защиты от коррозии лучше использовать материалы с цинковым либо медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

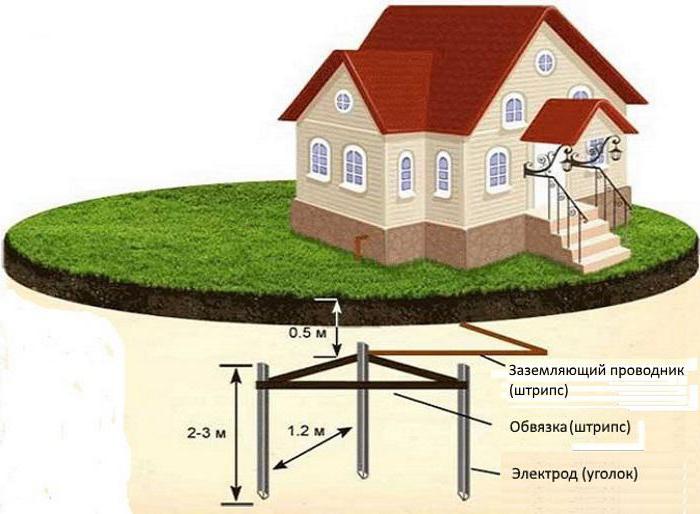

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из того же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм 2 либо больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть менее 30 Ом.
Если показатель превосходит положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким методом наращивают площадь соприкосновения конструкции с грунтом. Для понижения сопротивления контура провод от него подменяют медным, владеющим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев либо строительный мусор использовать для этого не допускается. Следует применять материал, удерживающий воду: глину, торф, суглинок.
Выравнивание потенциалов
Сейчас даже детки знают, для чего необходимо заземление. Принципиально обеспечить понижение разности потенциалов на поверхности земли, дабы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал меняется плавненько, а за его пределами спад появляется резко. Дабы этого не происходило, снаружи закапывают горизонтальные железные полосы, соединенные с электродами.
По требованиям ПУЭ защитное заземление осуществляется из меди. В продаже есть особые наборы, но они имеют высшую цена. Для заземляющих конструкций личных домов обычно используют железные детали.
Заключение
Подведем итоги. Итак, для чего необходимо заземление в личном доме? Сначала это связано с защитой людей от небезопасных ударов электрическим током. Принципиально верно обустроить заземляющий контур и выполнить нужные подключения электроприборов. От того, как выполнен его установка, и выбраны материалы, зависит здоровье и безопасность жильцов.
