Конденсаторы — это приборы, накапливающие электрическую энергию в виде зарядов. Аппараты не могут пропускать через себя неизменный ток. Будучи включёнными в цепь с переменным током, он уподобляется пружине, подвергающейся наружному воздействию. Броско, что они не будет пропускать и ток, но при его прохождении случится перезарядка накопителя, из-за чего покажется, что он проходит через обкладки. Если к ним в разряженном состоянии приложить неизменное напряжение, то по цепи пойдет ток, который понижается по мере зарядки накопителя. Когда достигается паритет значений напряжения на источнике питания и пластинках, он прекращает протекать, что приводит к разрыву.
Что такое конденсатор
Конденсаторы — это пассивные элементы, применяемые при формировании различных электротехнических схем, блокирующих и защитных устройств. Будучи включённым в переменную цепь накопитель аккумулирует и возвращает энергию. Если подключается переменный, то энергия ворачивается в систему, при всем этом поддерживается периодичность, которая соответствует рабочей частоте.
Что собой представляют конденсаторы
К сведению! Когда через конденсатор протекает переменный ток, то он безпрерывно оказывает ему сопротивление, величина которого назад пропорционально находится в зависимости от частоты.
Уменьшение частоты приводит к увеличению сопротивления. Когда источник, генерирующий таковой ток, подключается к накопителю, то наибольшее напряжение определяется силой.

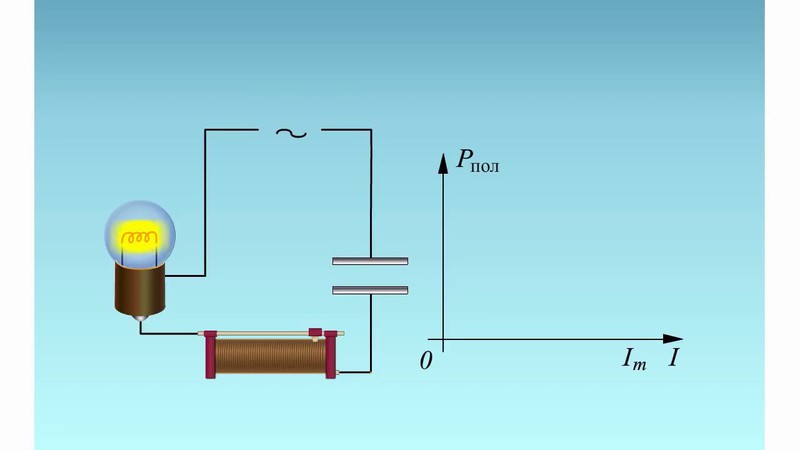

Дабы на примере убедиться в способности проведения переменного тока, сформировывают ординарную электрическую цепь, включающую следующие составляющие:
Будучи включённым в переменную конденсатор временами перезаряжается, приобретая и отдавая заряды. Поэтому, происходит обмен электричеством между источником и двухполюсником, что приводит к формированию реактивной энергии.
Направьте внимание! Устройство не допускает пропускание по неизменной сети, так как в данном случае имеющееся сопротивление будет равно бесконечности. Если проходит переменный, то у сопротивления будет конечное значение.
Механизм работы конденсатора
Подключение устройства к неизменному источнику приводит к тому, что в исходный момент происходит аккумуляция в обкладках из-за электростатической индукции, а сопротивление в этот момент равняется нулю. Электрическая индукция провоцирует поле к притяжению разноимённых зарядов на различные обкладки, находящиеся друг напротив друга.
Для вас это будет любопытно Дифзащита трансформатора
Такое свойство получило название ёмкость, которая свойственна для всех типов материалов, в том числе и диэлектриков, но в случае с проводниками она значительно больше. Вот поэтому обкладки делаются из проводника. Повышение ёмкости содействует скоплению большего количества зарядок на обкладках.
Принципиально! Когда аккумулируются заряды, происходят ослабление поля и наращивание двухполюсника.
Механизм работы
Происходит это из-за уменьшения места в обкладках, воздействия одноимённых зарядов друг на друга. Сразу с этим напряжение равняется к источнику тока. Прекращение электричества в цепи происходит после того, когда обкладки вполне заполнятся электричеством. Тем самым теряется индукция и остаётся только поле, удерживающее и не пропускающее заряды.
Диэлектрик между обкладками
Электротоку будет некуда деться, а на двухполюснике напряжение равняется к ЭДС. Когда ЭДС увеличивается, поле посильнее повлияет на диэлектрик из-за отсутствия места в обкладках. Если внутреннее конденсаторное напряжение будет выше предельных значений, тогда пробьёт диэлектрик.
Конденсатор преобразуется в проводник, и происходит освобождение зарядов, из-за чего электроток начинает идти. Дабы использовать двухполюсник при высочайшем напряжении увеличивают размер диэлектрика и увеличивают расстояние, имеющееся между обкладками на фоне понижения ёмкости. Диэлектрик размещается между обкладками и не даёт перейти неизменному, выполняя в отношении него барьерную функцию.
Электрическая индукция
Направьте внимание! Конкретно неизменное напряжение способно сформировывать электростатическую индукцию, но исключительно в случае замыкания в момент зарядки конденсатора. Благодаря этому механизму сохраняется энергия до момента подсоединения к нему потребителю.
Конденсатор в цепи неизменного тока
Дабы осознать, как работает накопитель в цепи неизменного тока, нужно добавить в схему лампочку, которая станет зажигаться только при зарядке, в процессе которой от электротока остаётся напряжение, вроде бы догоняющее его из-за плавного нарастания. Заряды электричества затрачивают какое-то время для перемещения к обкладкам, конкретно это и есть время зарядки, длительность которого определяется частотой и ёмкостью напряжения. Когда зарядка заканчивается, лампочка тухнет, и неизменный электроток перестаёт перейти через пассивный электронный компонент.
Конденсатор в цепи переменного тока
Если у источника поменять полярность, то это приведёт к разрядке конденсатора в цепи переменного тока и его повторной зарядке. Формируется неизменная электростатическая индукция при переменном. Всегда при изменении электричеством собственного направления запускается механизм зарядки и разрядки, из-за чего он и пропускает переменный. Повышение частоты приводит к понижению ёмкостного сопротивления двухполюсника.
Для вас это будет любопытно Установка автоматов
Конденсатор в неизменной цепи

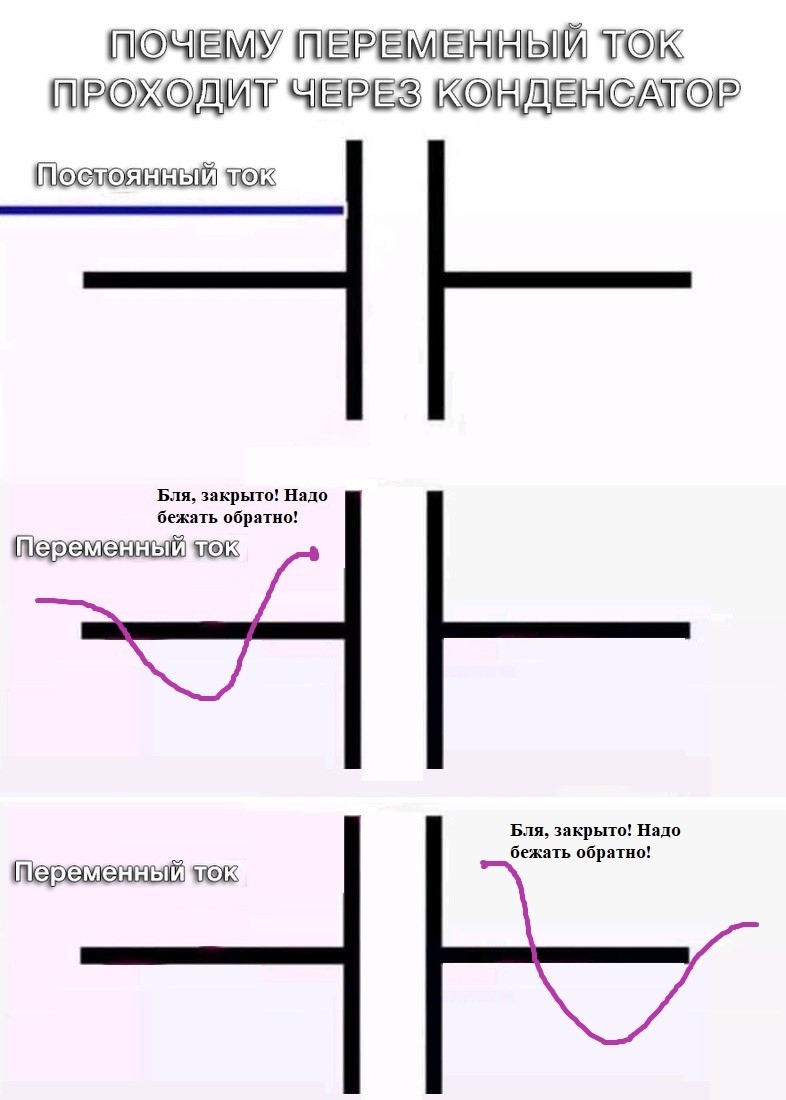

Почему идет переменный ток через конденсатор

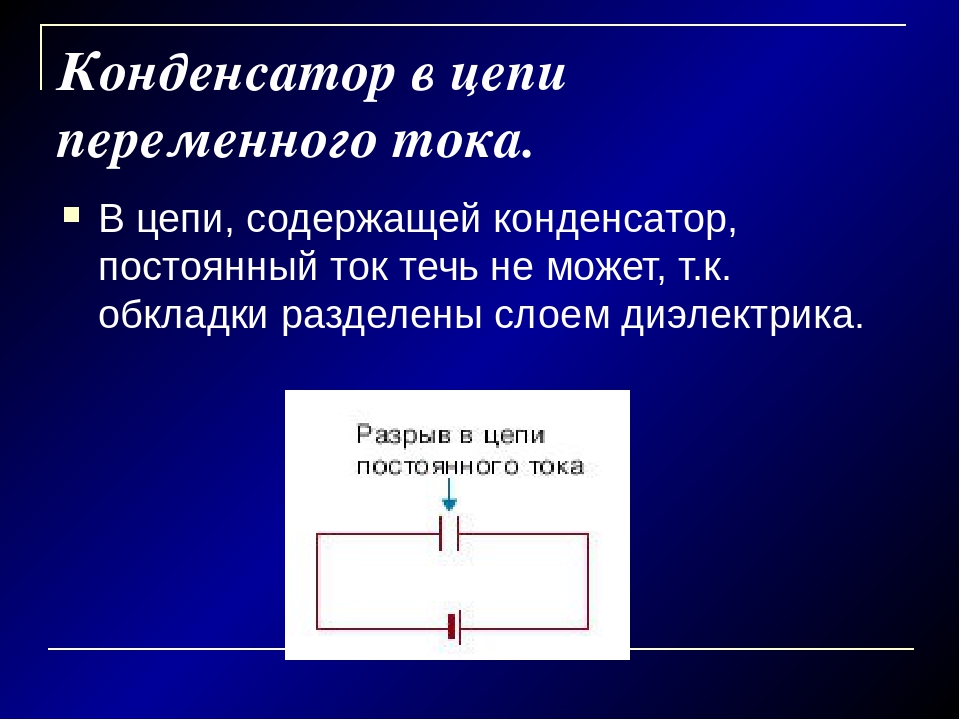

Конденсатор — это разрыв, так как его прокладки не касаются друг дружку из-за нахождения между ними диэлектрика, не проводящего неизменный электроток. Но будучи подключённым к неизменной цепи, он всё же может его проводить в момент подсоединения, так как происходит зарядка либо перезарядка.
Когда заканчивается переходный процесс, ток перестаёт перейти через пассивный электронный компонент из-за разделения его обкладок диэлектриком. Будучи подключённым к таковой цепи он проводит его колебания вследствие повторяющейся перезарядки. Тут устройство заходит в колебательный контур и совместно с катушкой делает функцию накопителя энергии.

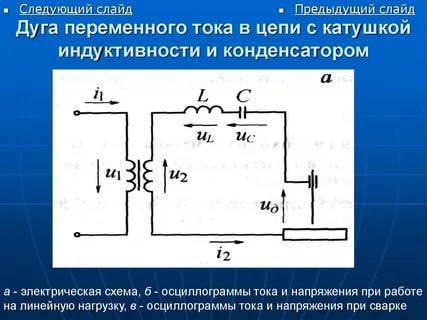

Таковой симбиоз содействует преобразованию электричества в магнитную энергию либо, напротив, с равной их своей частотной скоростью, которая рассчитывается по формуле: omega = 1 / sqrt(C × L).
Почему идёт переменный ток
Реальность такая, что конденсатор не способен пропускать через себя переменный ток. Поначалу он его аккумулирует на обкладках. Появляется ситуация, в какой на какой-то из них имеет место переизбыток электронов, а на другой их, напротив, не достаточно. В итоге конденсатор отдаёт эти заряды, из-за чего электроны, находящиеся во наружной цепи, передвигаются в одну и в другую сторону от одной обкладки к другой.
К сведению! Итог выражается в том, что электроны передвигаются снутри наружной цепи, но не в самом пассивном компоненте. Энергия перераспределяется снутри поля между конденсаторными пластинками, что именуют токами смещения, отличающимися от электротоков проводимости.
Формулы вычисления тока в конденсаторе

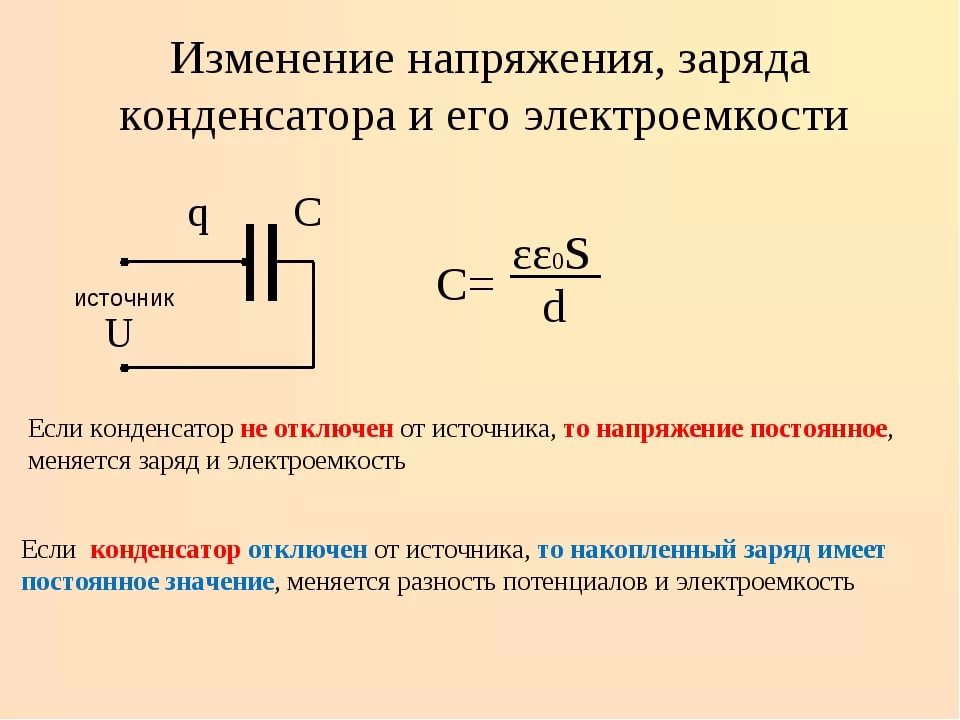

Ёмкость конденсатора, включенного в цепь переменного тока, рассчитывается по формуле: C = q / U, где:

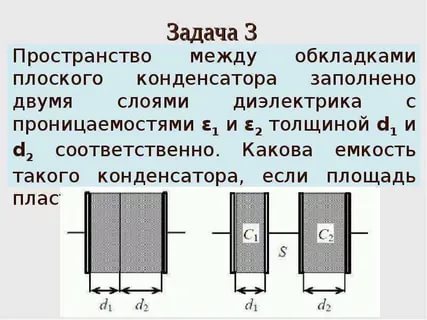

Конденсаторы бывают разной формы, потому и их расчёт осуществляется по нескольким формулам:
- тонкий — C = E × E0 × S / d;
- цилиндрический — С=2 π × E × E0 × l / ln(R2 / R1);
- сферический — C = 4 π ×E × E0 × R1 × R2 / R2 — R.
Направьте внимание! Сопротивление в переменной цепи, которое может оказывать резистор, включённый в электрическую цепь, вычислить нельзя, так как она считается нескончаемо огромным. Но в этом случае, это можно выполнить по формуле: Хс = 1 / 2πvC = 1 / wC.
Для вас это будет любопытно Заземление электрощитка
Напряжение конденсатора в цепи переменного тока рассчитывается по следующей формуле: Wp = qd E / 2.
Напряжение рассчитывается по определенной формуле
Дабы высчитать напряжение на конденсаторе в цепи переменного тока, нужно пользоваться животрепещущими формулами.

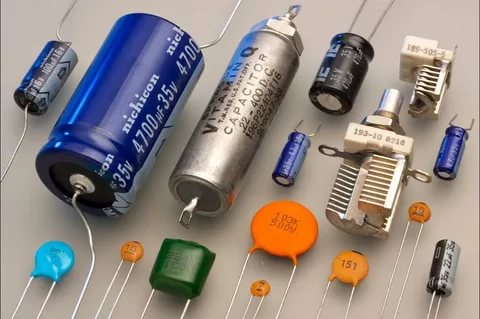

Где и для чего используются конденсаторы
Где и почему применяются эти приборы, которые могут работать в радиотехнических, электронных и электротехнических устройствах? Накопители применяются в электротехнике при включении асинхронных моторов для сдвига фаз, без чего мотор в составе однофазовой цепи не будет работать. Если ёмкость составляет несколько фарад, то их используют в электромобилях для питания мотора.
Использование может быть в различных сферах
Правильное внедрение этих устройств дозволит получить наилучший итог. Осознание главных принципов физики упрощает эксплуатацию оборудования. Неверное использование чревато негативными последствиями, вызванными несоблюдением техники безопасности.
Зачем нужен конденсатор в электрической цепи: особенности работы
Фактически во всех электронных устройствах, от самых обычных до сверхтехнологичных, таких как материнские платы компов, можно повстречать один постоянно присутствующий элемент, являющийся пассивным компонентом. Но к огорчению, не достаточно кто знает как устроен и зачем нужен конденсатор, и какие виды этого накопителя бывают.
Просто о сложном
Итак, это маленькое устройство для скопления электрического поля либо заряда похоже на обыденную банку, ту, в какой маринуют помидоры либо хранят муку. Она точно так же внутри себя копит сухое вещество либо жидкость, которую в неё поместят. Аналогия ординарна: по цепи бегут электроны, а на собственной дороге встречают проводников, которые ведут их в «банку», где они и скапливаются, усиливая заряд.
Для того дабы узнать, много ли элекрончиков так можно собрать, и в какой момент скопление закончится (банка лопнет), электрический процесс обычно ассоциируют с водопроводом. Если представить трубу, в какой течёт вода, закачиваемая туда насосом, то кое-где в центре трубопровода необходимо вообразить мягенькую мембрану, растягивающуюся под давлением воды. Разумеется, что она будет растягиваться до определённого предела, пока не разорвётся либо, если попалась очень крепкая, не уравновесит силу насоса.
Таковой пример указывает, как работает конденсатор, только мембрана заменяется электрическим полем, которое возрастает по мере зарядки накопителя (работы насоса), уравновешивая напряжение источника питания. Разумеется, что этот процесс не нескончаемый, и предельный заряд существует, по достижении которого «банка» выйдет из строя и закончит делать свои функции.
Устройство и механизм работы

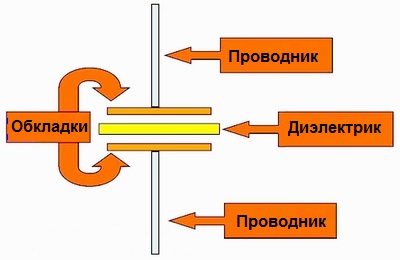

Конденсатор — устройство, состоящее из 2-ух пластинок (обкладок), имеющих между собой пустоту. Напряжение к нему подаётся через проводки, подсоединённые к пластинкам. Современные приборы, на самом деле, не сильно отличаются от макетов на уроках физики, они также состоят из диэлектрика и обкладок. Необходимо подчеркнуть, что конкретно вещество либо его отсутствие (вакуум), плохо проводящее электричество, изменяет свойства накопителя.
Сущность механизма работы конденсатора ординарна: дали напряжение, и заряд начал скапливаться. Для примера следует разглядеть как ведёт себя накопитель в 2-ух вариантах электрической цепи:
- Неизменный ток. Если в цепь с подключённым к ней конденсатором подать ток, то можно узреть, что стрелка на амперметре начнёт двигаться, а позже стремительно вернётся в начальное положение. Это разъясняется просто: устройство стремительно зарядилось, другими словами источник питания был уравновешен обкладками накопителя, и тока не стало. Потому нередко молвят, что в критериях неизменного тока конденсатор не работает. Такое утверждение неверное, всё работает, но очень недолговременное время.
- Переменный ток — это когда электроны двигаются поначалу в одну, а потом в другую сторону. Если представить такую цепь с подключённым к ней накопителем, то на обеих обкладках конденсатора будут попеременно скапливаться положительные и отрицательные заряды. Это гласит о том, что переменный ток свободно протекает через устройство.
Так как конденсатор задерживает неизменный ток, но пропускает переменный, отсюда формируются и сферы его предназначения, к примеру, для устройств, в каких необходимо убрать постоянную составляющую в сигнале. Полностью разумеется, что накопитель обладает сопротивлением, а вот мощность на нём не выделяется, потому он не нагревается.

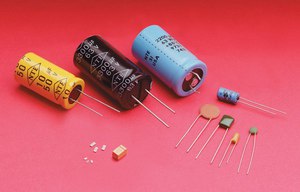

Главные виды
Рядовой юзер не всегда знает о том, каким конденсатором снабжено его устройство. А ведь каждый вид имеет свои недочеты и достоинства, также эксплуатационные особенности. Есть две огромные группы этих устройств, созданные для электрической цепи с переменным и неизменным током. Но всё-таки основная систематизация ведётся по типу диэлектрика, который находится между облатками конденсатора. Главные виды:

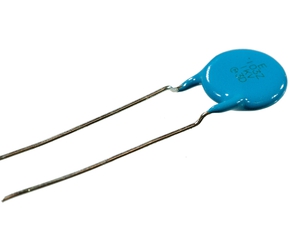

- Глиняние. Имеют небольшой размер, малый ток утечки и маленькую индуктивность. Отлично работают в критериях больших частот, в цепях пульсирующего, неизменного и переменного тока. Представлены в различном спектре напряжений и ёмкостей, зависимо от того, зачем конденсатор предназначен.
- Слюдяные. В текущее время практически не применяются и не выпускаются. В накопителях такового типа диэлектриком служит слюда. Рабочее напряжение таких конденсаторов в спектре — 200−1500 В.
- Бумажные. В дюралевых облатках заключена конденсаторная бумага. Выдерживают напряжение 160−1500 В.
- Полиэстеровые. Наибольшая ёмкость не превосходит 15 мФ, рабочее напряжение — 50−1500 В.

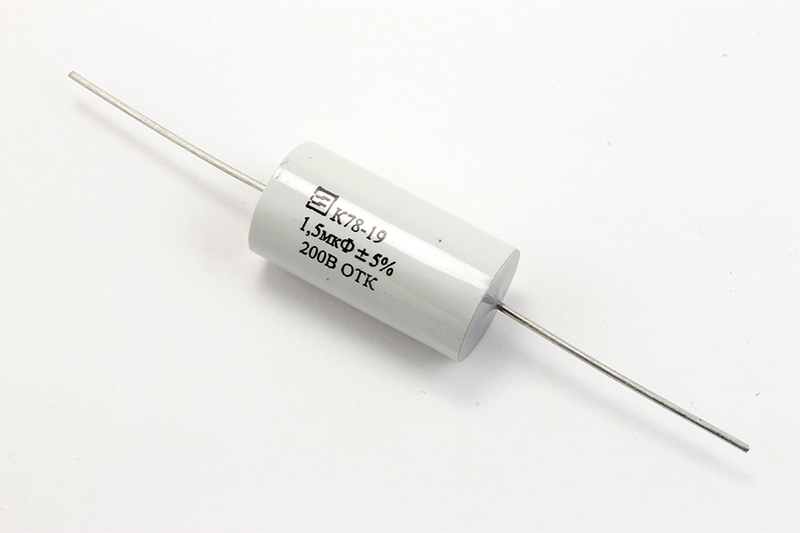

- Полипропиленовые. Прибыльно выделяются на фоне других братьев 2-мя преимуществами. 1-ое — небольшой допуск ёмкости (+/- 1%), 2-ое — до 3 кВ рабочего напряжения.

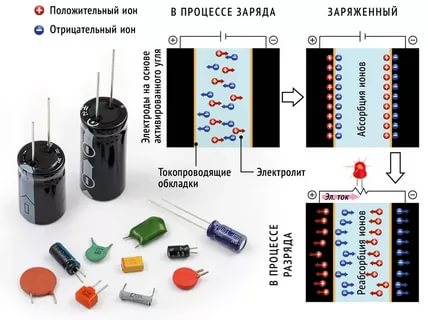

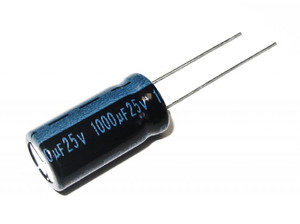

Раздельно необходимо отметить электролитические конденсаторы. Главное их отличие от других видов — подключения только к цепи неизменного либо пульсирующего тока. Такие накопители имеют полярность — это особенность их конструкции, потому неверное подключение ведёт к вздутию либо взрыву устройства. Они владеют большой ёмкостью, что делает конденсатор электролитический применимым для использования в выпрямительных цепях.
Сферы использования

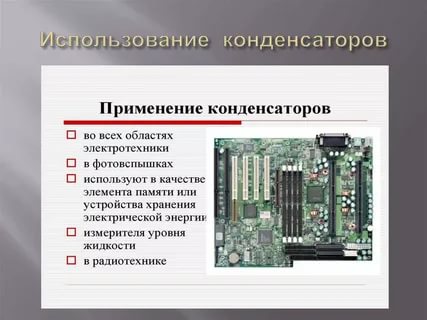

Можно смело сказать, что конденсаторы применяют фактически во всех электронных и радиотехнических схемах. Дабы иметь представление о том, где и для чего нужен конденсатор, следует вспомнить его способность сохранять заряд и разряжаться в необходимое время, также пропускать переменный ток и не пропускать неизменный. А это означает, что такие устройства применяются в почти всех технических сферах, к примеру:
Электрические накопители можно повстречать как в телеках, так и в устройствах радиолокации, где нужно сформировывать импульс большой мощности, зачем и служит конденсатор. Нереально повстречать блок питания без этих устройств либо сетевой фильтр.
Необходимо сказать, что накопители используют и в сферах, не связанных с электрикой, к примеру, в производстве металла и добыче угля, где применяют конденсаторные электровозы.
