Одна из принципиальных составляющих безопасности жизни — безопасность жилища. В особенности это касается домашней проводки — объекта завышенной угрозы. Так как современные квартиры обустроены солидным арсеналом разных бытовых электроприборов, потребляемая мощность электроэнергии в квартире довольно большая. Соответственно, вырастает и нагрузка на электрический кабель.
p, blockquote 1,0,0,0,0 —>
Для чего необходимы средства защитного отключения
Понятно, что хоть какой материал по истечении времени изнашивается и идёт в негодность. Изолирующие характеристики как домашней проводки, так и внутренних проводов электроприборов, с течением времени теряются. Возникающие в итоге утечка электроэнергии, оголение проводов, окисление могут привести в конечном итоге к самым непредсказуемым последствиям.
p, blockquote 2,0,0,0,0 —>
p, blockquote 3,0,0,0,0 —>
Также не исключено появление маленьких замыканий из-за неисправности домашней проводки либо электроприборов или из-за халатности.
p, blockquote 4,0,0,0,0 —>
Внимание! Из-за огромного количества применяемых электроприборов, в том числе с высочайшей потребляемой мощностью нередко происходит перегрев проводки домашней сети питания.
p, blockquote 5,0,0,0,0 —>
При отсутствии защитных устройств, все эти причины могут привести к неисправимой неудаче либо вреду.
p, blockquote 6,0,0,0,0 —>
Дабы обезопасить себя от проблем, следует установить электрозащитные устройства: дифавтомат (дифференциальный автомат) либо УЗО (устройство защитного отключения).
p, blockquote 7,0,1,0,0 —>
До того как избрать, какое защитное устройство установить, следует осознать, что они собой представляют, как работают, чем отличается УЗО от дифференциального автомата, что избрать лучше, ведь разница между УЗО и дифавтоматом значительна.
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Устройство защитного отключения (УЗО)
Данное устройство создано для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность добивается значения, несопоставимого с жизнью человека (30 мА), устройство отключает напряжение. В итоге практически мгновенного срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию либо через человеческое тело, не успевает нанести значимый вред.
p, blockquote 10,0,0,0,0 —>
УЗО не только лишь способно защитить человека от удара электрическим током, но также способно предупредить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в итоге механического, температурного воздействий, старения изоляции проводов.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>

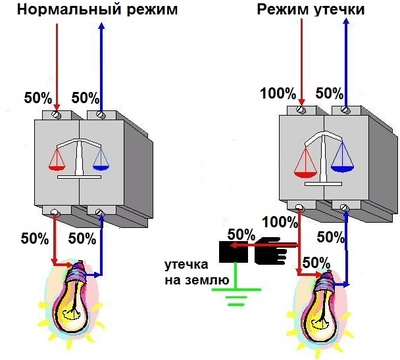

Как это работает? Допустим, снутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на мокроватом полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не возвратился по нейтрали в устройство защитного отключения, другими словами входящий и исходящий токи через УЗО различны.
p, blockquote 13,0,0,0,0 —>
УЗО поможет и при следующей ситуации: к примеру, при сверлении стенки с упором нагой ногой на батарею отопления попадание в фазный провод проводки. Образовавшаяся в этом случае электрическая цепь «дрель – человеческое тело — батарея» способна вызвать остановку сердца либо дыхания. Но при наличии УЗО, оно сходу «обусловит», что часть тока не возвратилась (та, что, пройдя через человека, ушла в батарею). В данном случае напряжение будет также отключено мгновенно. Человек при всем этом даже если и получит удар током, то не таковой большой силы, как могло бы быть.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,1,0,0,0 —>
При отсутствии УЗО, неважно какая из этих обстоятельств способна нанести человеку вред, не совместимый с жизнью. Но не во всех случаях УЗО способно посодействовать. К примеру, если домашняя проводка древняя, ветхая. В этой ситуации УЗО будет срабатывать повсевременно и отключать электроэнергию из-за неизменных утечек через неисправную проводку, что доставит больше морок, ежели полезности. Потому в таковой ситуации лучше устанавливать УЗО точечно, другими словами устанавливать розетки со интегрированным УЗО.
p, blockquote 16,0,0,0,0 —>
Дифференциальный автоматический выключатель
Дифавтомат отличается тем, что это устройство работает сразу и как автоматический выключатель, и как устройство защитного отключения напряжения.
p, blockquote 17,0,0,0,0 —>
Внимание! Дифавтомат предназначен для защиты от поражения электрическим током при касании токоведущих частей электроприборов или при появлении дифференциального тока.
p, blockquote 18,0,0,0,0 —>
В таких ситуациях дифференциальный автомат также, как и УЗО, мгновенно сработав, отключает напряжение в сети.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Не считая этого, дифавтомат делает функции по защите проводки от маленьких замыканий и перегрузок. Обосновано это тем, что конструкция дифавтомата идентична с обыденным автоматическим выключателем — он содержит два расцепителя:
- Термический расцепитель, отключает линию питания в случае появления перегрузки сети.
- Электромагнитный расцепитель, срабатывающий при появлении недлинного замыкания.
Как это всё работает?
- Также как и УЗО, дифавтомат обнаруживает дифференциальный ток. Срабатывает аналогично случаям, рассмотренным выше (примеры со стиральной машиной и сверлением стенки).
- Срабатывание электромагнитного расцепителя. Допустим, ребенок затолкал в розетку что-то токопроводящее, к примеру, шпильку для волос, либо из-за неисправности изоляции вышло соприкосновение фазного и нулевого проводов в домашней сети либо в электроприёмниках. В обоих случаях в итоге недлинного замыкания сработает электромагнитный расцепитель.
- Срабатывание термического расцепителя. Допустим, установлен дифавтомат номиналом 16А . Включили несколько электроприборов, с суммарной мощностью, существенно превосходящую разрешенную автоматом, к примеру 2х-киловаттный обогреватель, чайник и утюг. Вследствие нагревания проводов сработает термическая защита, электроэнергия здесь же будет отключена.
p, blockquote 23,0,0,1,0 —>
Чем отличается УЗО от дифавтомата
Для собственников жилища порою не играет роли, что конкретно у них установлено: УЗО либо дифавтомат. Но, как мы выше разобрали их характеристики и предназначение, разница между УЗО и дифавтоматом существенна и от того, что избрать, зависит уровень безопасности жизни и жилища.
p, blockquote 24,0,0,0,0 —>
Функциональное отличие УЗО от дифференциального автомата
- Основная функция устройства защитного отключения — выявление в сети дифференциального тока — тока утечки. При появлении таковой ситуации сначала может пострадать человек, прикоснувшись к железному корпусу либо деталям покоробленного оборудования. Также при возникновении дифференциального тока изоляция проводки может греться, а это одна из более нередких обстоятельств, из-за которых происходят бытовые пожары и возгорания. Наличие УЗО способно в этих критериях предупредить неудачу.
- Дифференциальный автомат сразу делает функции и автомата-выключателя и ранее рассмотренного УЗО. Другими словами функционал дифавтомата существенно обширнее: защита электросети от маленьких замыканий, перегрузки и последствий появления дифференциального тока.
Таким макаром, диапазон действий дифференциального автомата существенно обширнее узконаправленного деяния УЗО.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
При выборе, что и куда конкретно установить, следует держать в голове, что УЗО в отличие от дифавтомата, не рассчитано на выявление перегрузок и недлинного замыкания. Некоторые неверно считают, что установив УЗО, они защищены от всего – это совсем не так.
p, blockquote 27,0,0,0,0 —>

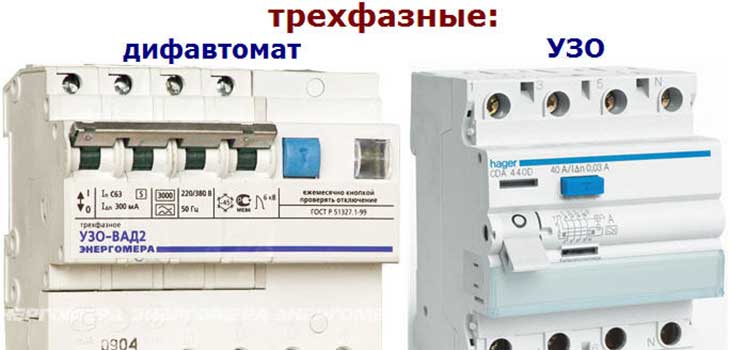

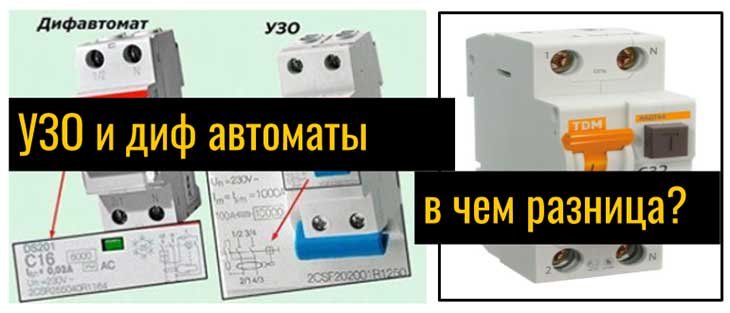

Как зрительно отличить УЗО от дифавтомата

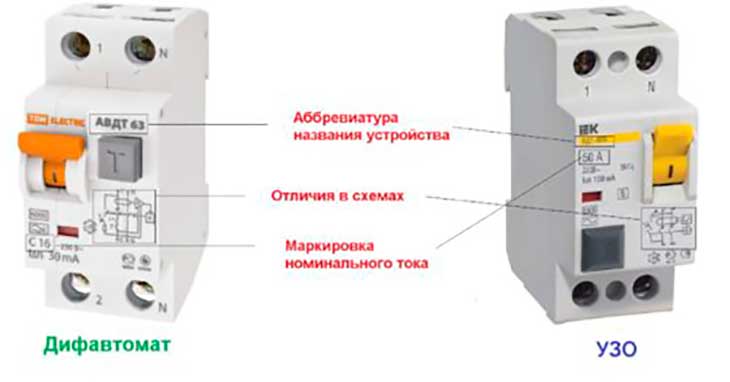

На 1-ый взор, оба устройства довольно идентичны между собой: подобен корпус, имеется переключатель, кнопка «тест», на корпусе изображена схема. Но при внимательном рассмотрении, можно найти разницу между УЗО и дифавтоматом: схемы различаются, различные переключатели, буквенно-цифровые маркировки также различаются.
p, blockquote 28,0,0,0,0 —>
Внимание! Один из методов, как зрительно отличить устройства – это маркировка по току.
p, blockquote 29,0,0,0,0 —>

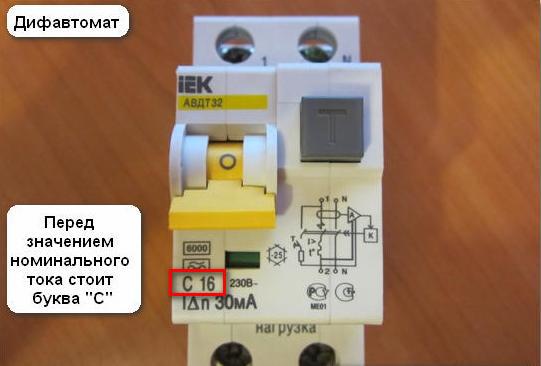

Маркировка в амперах, к примеру, 16А, указывается на корпусе УЗО. Это обозначает номинальный ток 16А, на который рассчитано устройство. Если же сначала надписи имеются буковкы В, С либо D, и потом цифра, то это дифференциальный автомат.
p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>

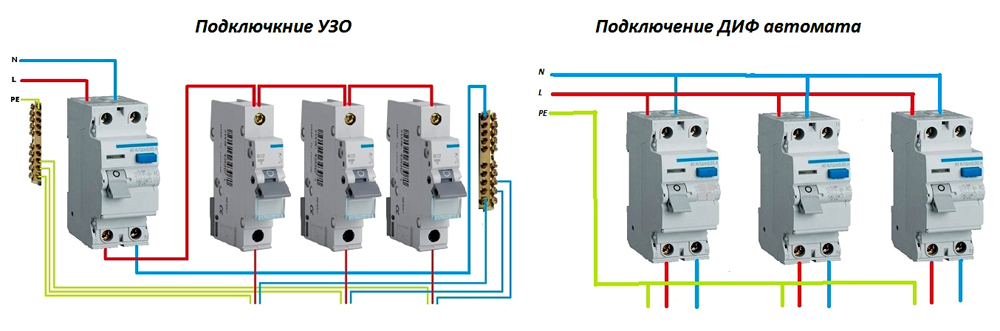

Что лучше: УЗО либо дифавтомат? Ознакомившись с основными чертами, выбор, естественно, будет изготовлен в пользу дифференциального автомата. Это нормально, если в доме обычная схема проводки. Если же у вас большой личный дом со сложной схемой проводки с обилием групп проводов, рассчитанной на огромные нагрузки, тогда лучше использовать УЗО и автоматический выключатель в комплексе, который раздельно устанавливается на каждую из имеющихся групп.
Диф автомат и УЗО: в чем разница
Дабы обеспечить безопасность электросети, нужно устанавливать УЗО и дифавтомат. Какое из этих устройств установить, следует найти еще при проектировании электрощитков. В принципе их работы есть отличия, потому до того как выполнить выбор, необходимо осознать эту разницу.
Что такое УЗО: аппарат УЗО и его работа
Устройство защитного отключения (дифференциальный выключатель) отключает линию, когда в ней появляется ток утечки – электричество идет не по предусмотренной цепи, а в землю, на корпус устройства либо даже поражает человека. Это появляется при нарушении изоляции кабелей или в итоге поломки домашней техники. В итоге может случиться пожар, люди могут получить ожоги и томные электротравмы, прямо до смертельной. Дифвыключатель при неисправности отключит всю цепь и, обесточив неисправный участок, предупредит суровую трагедию.
Устройство защитного отключения – это один из типов автоматов. Электромагнитные расцепители обесточивают сеть при маленьких замыканиях (КЗ), термические – при неизменных значимых перегрузках (совместно они и составляют «автомат»), а дифвыключатель – когда сила тока на входе выше, чем на выходе. 1-ое, чем отличается УЗО от автомата, – предназначение устройства.
Главные составляющие конструкции:
- дифференциальный трансформатор, измеряющий ток утечки;
- три обмотки, присоединенные, соответственно, к фазе, трансформатору и нулю;
- реле механизма отключения;
- расцепляющий механизм;
- тестовый механизм, который позволяет найти исправность устройства, имитируя утечку в нем самом.
Дифвыключатель изменяет силу тока на входе и на выходе. Когда сила тока в обмотках фазы и нуля одинакова, в трансформаторе появляется нулевая сумма противоположнонаправленных потоков. Если же величины различаются более чем на малый уровень чувствительности устройства, срабатывает реле. Оно запускает работу расцепляющего механизма.
Трехфазный дифференциальный выключатель отличается от однофазового только тем, что фазы подведены к трем обмоткам, а трансформатор ассоциирует сумму силы тока с 3-х фаз со значением, приобретенным от нуля.
Что такое автомат: особенности дифавтомата
Это комбинированный устройство, объединяющий функции 3-х типов автоматов. Он срабатывает в ответ на все типы дефектов. По этому параметру и отличаются дифавтомат и УЗО. В чем разница, разумеется: АВДТ – это композиция дифвыключателя (защитная часть), представлена электромагнитным и термическим расцепителями (рабочая часть).
- главной контактной системы,
- дугогасительной решетки,
- привода расцепителя,
- самого расцепителя и
- (не всегда) вспомогательных контактов.
Отличие по многофункциональному назначению
Принципное отличие УЗО и дифференциального автомата – функционал: дифвыключатель не определяет КЗ и перегрузки. Дабы сеть с этим устройством была неопасна, на DIN-рейке необходимо установить не один, а два устройства. Но это не поможет решить, что лучше – УЗО илидифавтомат.
У обоих устройств есть предел чувствительности по силе токов. 100 миллиампер – достаточно страшный уровень, такие приборы могут устанавливаться в качестве вводных на разветвленной сети с высочайшим энергопотреблением. 10 – малая чувствительность, такие дифференциальный автомат либо УЗО выбирают для отдельных линий, где утечка тока в особенности критична.
Очередное, чем отличается УЗО от дифавтомата – скорость реагирования: дифвыключатель резвее. АВДТ же позволяют поначалу среагировать на неисправность защитным устройствам определенной полосы, и только позже отключают довольно большой сектор сети.

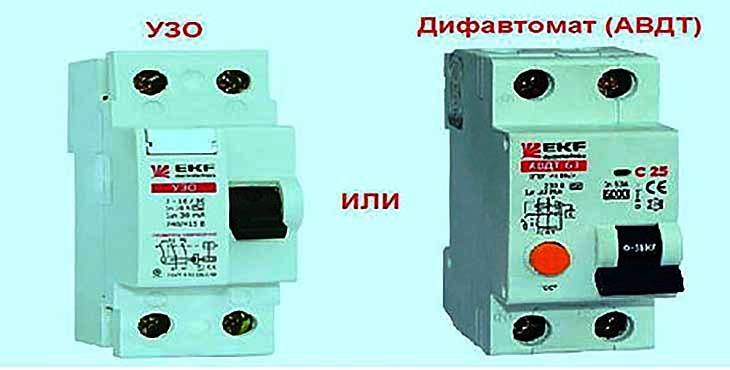

Зрительное отличие
Ранее эти приборы имели различные размеры: приборы с огромным количеством функций были крупнее. С развитием электроники колоритная, бросающаяся в глаза разница пропала. Остался фактически один метод, как отличить УЗО от дифавтомата, — по маркировке.

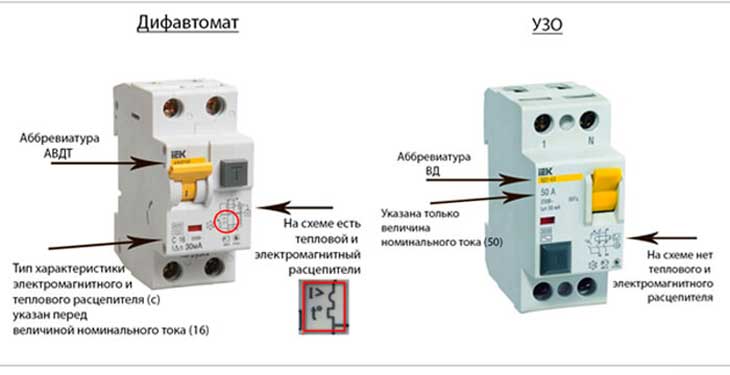

Тип устройства, серийный номер, наименование и бренд наносят на УЗО и дифавтомат. В чем разница между ними, можно увидеть, приглядевшись к деталям. На дифвыключатель наносят только значение силы тока в амперах. На автоматический выключатель дифференциального тока (АВДТ) –С, и потом без пробела значение силы тока, к примеру С32. Отличие проявляется в маркировке частоты. Дифференциальный выключатель умеет работать на 2-ух частотах, а АВДТ – на единственной.
На дифвыключателе обозначают дифференциальную включающую и отключающую способность, если та не схожа номинальной, а на АВДТ – номинальную, если та не совпадает с номинальной коммутационной возможности при КЗ.

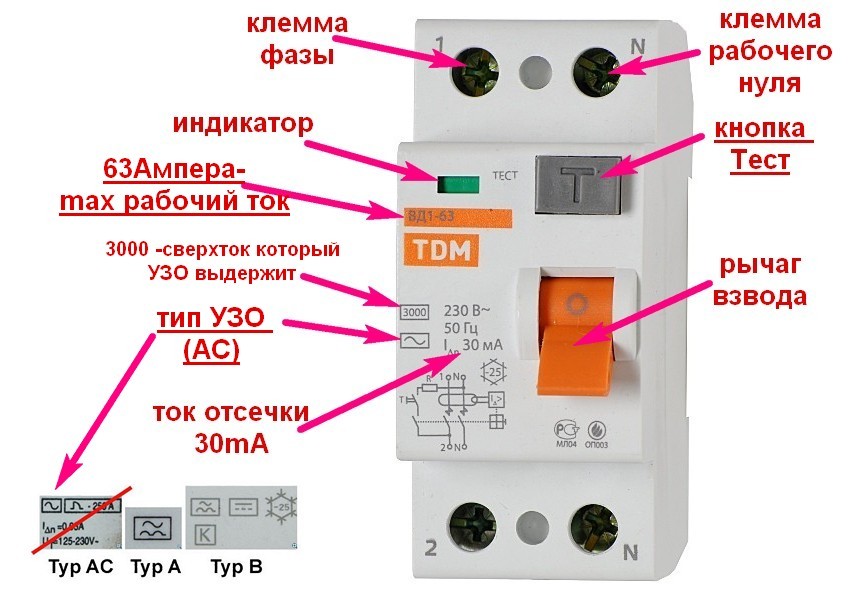

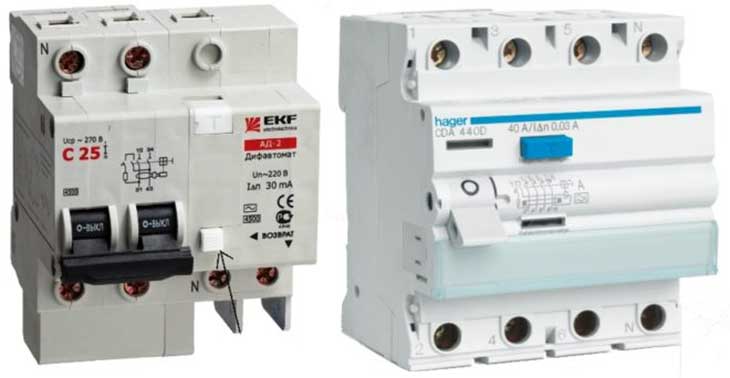

Маркировка по номинальному току
Разница УЗО и дифавтомата в том, что на АВДТ дополнительно наносят маркировку типа моментального расцепления, который обозначают латинскими знаками. На дифавтомате раздельно указывают значение наибольшего номинального тока автомата, который разрешено применять в одной сети с этим устройством. Эта черта обозначается знаками max после такового значения.

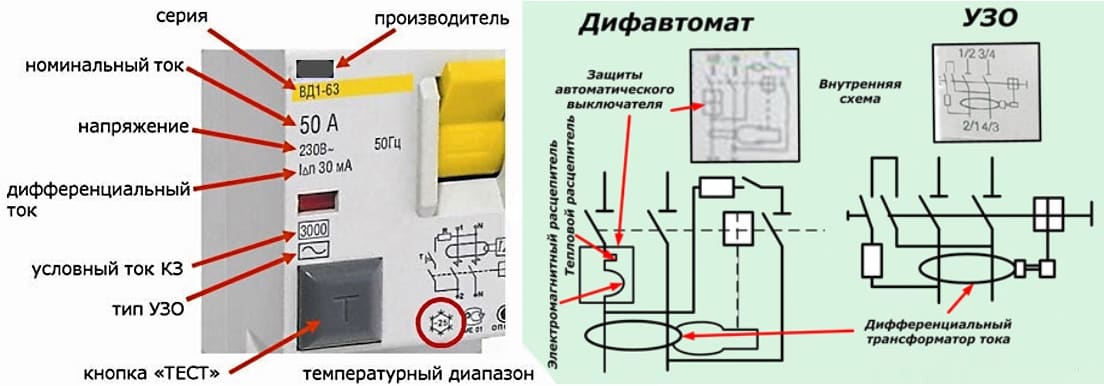

Электрическая схема, изображенная на устройстве
Для тех, кто просто умеет читать электросхемы, осознать, какой устройство перед ними, просто: схема АВДТ больше, так как в ней находятся составляющие всех 3-х защитных устройств.
На корпус наносятся регламентированные ГОСТом обозначения УЗО и дифференциального автомата на схеме: в изображении АВДТ совмещены два различных типа автоматов.
Название на корпусе устройства
К огорчению, не все производители указывают на корпусе полное наименование устройства, считая, что аббревиатуры спецам довольно. Но встречаются, хотя и изредка, изделия, на которых прямо обозначено: выключатель дифференциальный либо автоматический выключатель дифференциального тока – так обозначают дифавтомат.
Аббревиатурная надпись на устройстве
На дифвыключателе будут стоять 3 буковкы: У, З и О, «ВД» – «выключатель дифференциальный», а на дифавтомате – «АВДТ». Если устройства произведены за рубежом, то перед их номиналом, выраженным в амперах, у дифвыключателя не стоит никакой литеры, а у АВДТ указывают тип отключения – B, C либо D.
Что лучше: УЗО либо дифавтомат

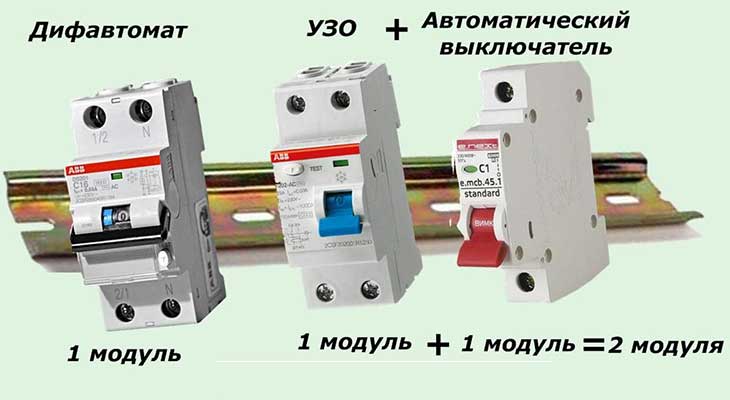

Для настоящей безопасности сети нужно ставить либо автомат в купе с УЗО, либо дифавтомат.
У АВДТ чуток больше время реакции. Их, обычно, используют как вводные и выбирают устройства с большей силой тока. Это делается для предотвращения неверных срабатываний из-за скопления суммы утечек в сетях с высочайшим энергопотреблением. Любая утечка может быть малой и неопасной, но сумма значимого количества таких утечек возможно окажется достаточной для срабатывания дифавтомата.
Дифвыключатели же в купе с автоматами ставят на отдельные полосы. Для более небезопасных линий, к примеру, где электроприборы контактируют с водой (в быту часто встречающийся пример – ванные) устанавливают очень чувствительные дифвыключатели и автоматы. Это позволяет в случае утечки обесточить линию фактически одномоментно и предупредить травмирование человека. Скорость срабатывания в таких критериях только принципиальна: удары током, приобретенные человеком, контактирующим в этот момент с водой, почти всегда смертельны.
Следует выбирать дифвыключатели, имеющие свойства на 1-2 ступени выше, чем автоматы на той же полосы. Чувствительность АВДТ выбирается с учетом нагрузки полосы, на которую он ставится. Для обыкновенной квартиры хватит 30 mA, а если защита нужна энергоемкому помещению, можно установить на ввод устройство с чувствительностью до 100 mA, что для обыденных бытовых критерий может быть небезопасно. Выбирая УЗО и дифавтомат по техническим чертам, принципиально не перемудрить: очень высочайшая их чувствительность приведет к частым неверным срабатываниям, и заместо неопасной электросети заказчик получит систему, нарушающую условия эксплуатации электроприборов, присоединенных к ней.
Преимущество дифвыключателя – в скорости срабатывания. Дифавтомат обеспечивает полный контроль за исправностью сети. Вот и все, чем отличается УЗО от дифференциального автомата. Это просто устройства с различным предназначением, но при разумном подходе и правильном подборе технических черт оба они нужны в электрощитке.
Верно спроектированный и собранный электрощит – залог безопасности электрической сети даже при наигрубейших нарушениях техники безопасности людьми. Нельзя сказать, что лучше – УЗО либо автомат. Разобраться в функциях устройств, монтирующихся на DIN-рейку иногда значит спасти жизнь. Потому не стоит сберегать на УЗО либо дифавтомате. Что избрать, находится в зависимости от того, какие задачи ставятся перед устройством.
