Умение определять сечение провода нужно не только лишь тем людям, чья работа конкретно связана с электротехникой, но и рядовым гражданам, решившим без помощи других выполнить подмену либо восстановление электрической проводки в каком-либо помещении. Более того, даже привлекая к схожей работе наемных рабочих, необходимо самому осознавать связь проводника, тока и мощности присоединенной нагрузки. Хотя расчет сечения проводов не представляет никакой трудности, он является одним из главных моментов при прокладке/восстановлении/ремонте электросетей.
От обычного к сложному
Для того дабы осознать, что значит термин «сечение провода» и как применяется соответственное числовое значение, разглядим простой пример. Итак, представим, что перед человеком стоит задачка осветить помещение, установив 10 новых осветительных приборов, в каких установлены лампы по 500 Вт любая. Разумеется, что для подвода питания может употребляться кабель с любым количеством жил либо провод. Материал проводников – медь либо алюминий. Появляется вопрос о том, какой толщины должны быть жилы (пусть их будет две, дабы не усложнять пример). Естественно, можно, не выполнив расчет сечения провода по мощности, приобрести более дешевенький узкий провод и, соединив осветительные приборы последовательно, подать питание. Получится значимая экономия средств, но в скором времени такая система выйдет из строя. Все так как не было учтено сечение провода. А так как известна мощность всех ламп на полосы (10*500 Вт=5000 Вт), то поперечник присоединенных жил должен быть избран, исходя из нагрузки. Более узкий провод может не выдержать и перегорит, а взятый с припасом значит совсем лишние издержки.
Формула
Какое же отношение имеет сечение провода (жилы) к его поперечнику? По сути связь конкретная. Она выражается следующей формулой: S = (3.14*(d*d))/4, где S – площадь круга (сечение) в мм кв.; d – измеренный поперечник проводящей ток жилы, в мм. Время от времени, вначале уходя от числа Пи, формулу упрощают, получая: S = 0.8 * (d *d). Такую запись намного проще уяснить, а погрешность из-за округления мала. Во всех справочниках по электротехнике применяется понятие площади поперечного сечения жилы кабеля (провода), а не поперечника, потому пересчет нужен.
Расчеты
Итак, мощность ламп составляет 5 кВт. Так как в примере рассматривается двухпроводная сеть, рассчитанная на 220 В, то для определения величины потребляемого всей линией тока нужно пользоваться формулой: I = P/U = 5000 Вт / 220 В = 23 А. После того как ток определен, можно начинать подбирать нужный провод по сечению. Отыскать таблицы, в каких обозначено соответствие допустимого тока для определенного сечения дюралевой либо медной жилы, не составляет труда. Все же мы советуем применять данные нормативных документов – справочника ПУЭ животрепещущей версии. Ограничений на выбор материала жилы не накладывается: можно проложить как медный провод, так и дюралевый. Все находится в зависимости от особенностей монтажа. По таблице находим наиблежайшее значение тока: для меди это 19 и 27 А. Разумеется, что подходит 2-ой вариант. Ему соответствует сечение в 2.5 мм кв. Для алюминия числа другие: 20 и 28 А. Тут соответствие в 4 мм кв. Мощность также указана (6 кВт), что больше требуемых 5 кВт, а это и нужна.
Как найти сечение многопроволочного провода по его поперечнику?
Электрический провод — кабельное изделие, содержащее одну либо несколько скрученных проволок либо одну либо более изолированных жил, поверх которых зависимо от критерий прокладки и эксплуатации может иметься лёгкая неметаллическая оболочка, обмотка и (либо) оплётка из волокнистых материалов либо проволоки, и не предназначенное, обычно, для прокладки в земле.
В качестве проводящей жилы, обычно, применяется медная либо дюралевая проволока. Жила может состоять из нескольких проволок (обычно скрученных) — многопроволочная жила.
Не путать с многожильным проводом, где любая жила является самостоятельным проводом.

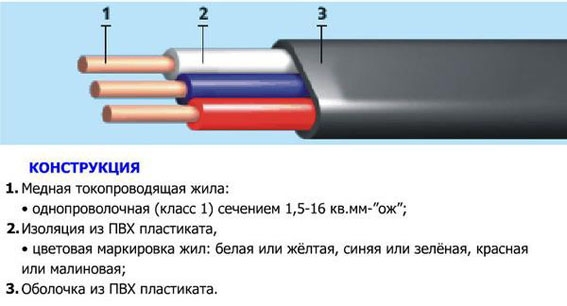

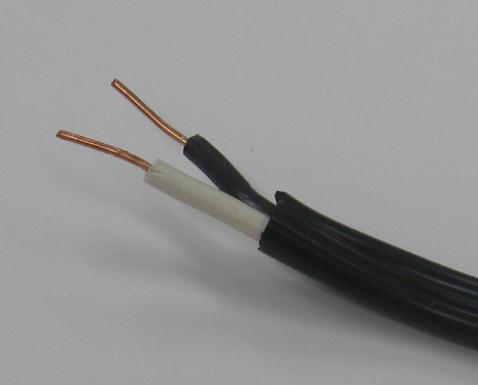

Провод состоит из следующих частей:
1.Жила, проводящая электрический ток (медная либо дюралевая).
2. Изолирующая оболочка.

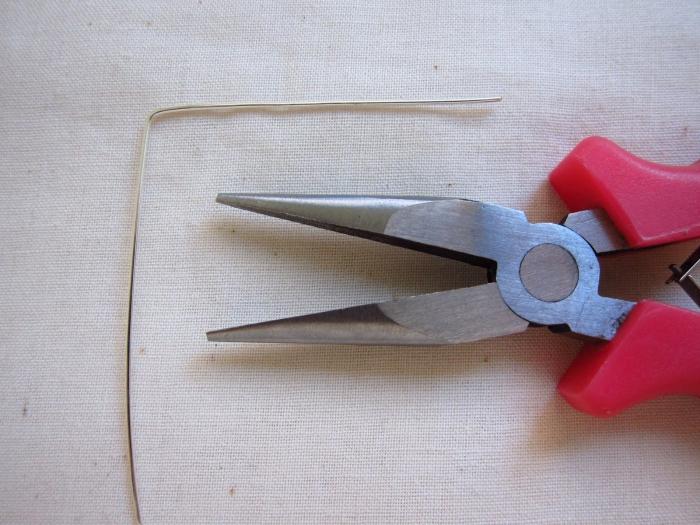

Одножильный однопроволочный провод.

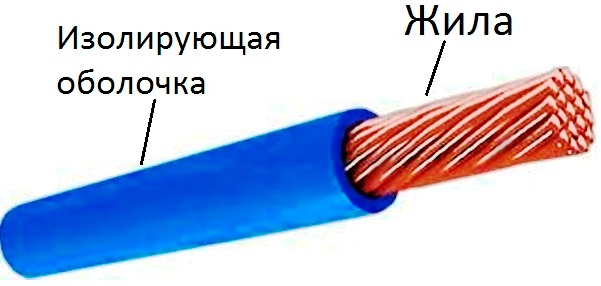

Одножильный многопроволочный провод
Ка́бель — конструкция из 1-го либо нескольких изолированных друг от друга проводников (жил), либо оптических волокон, заключённых в оболочку.
Систематизация проводов:
1. обмоточные провода:
медные провода (марки ПЭВ, ПЭЛ, ПЭТВ-2, ПЭТ-155, ЛЭЛО, ЛЭНК и др.);
провода высокого сопротивления (константановые, манганиновые, нихромовые);
2. монтажные провода (марки МГТФ, МГТФЭ и др.);
3. провода соединительные (марки ПВС, ПРС, ШВП и др.);
4. провода выводные (марки ПВКВ, РКГМ, ВПП и др.);
5. провода для подвижного состава (марки ППСВ, ППСРН, ПС и др.);
6. провода авто (марки ПГВА, ПГВАЭ, ПВАМ и др.);
7. провода авиационные (марки БПВЛ, БИФ, БИН);
8. провода установочные (марки АПВ, ПВ1, ПВ2, ПВ3 и др.);
9. провода связи (марки ПВЖ, ППЖ, ПКСВ и др.);
10. провода изолированные для воздушных линий (марки СИП-1, СИП-2, СИП-3 и др.);
11. провода неизолированные (марки М, А, АС и др.);
12. провода для геофизических работ (марки ГСП, ГПМП и др.);
13. провода теплостойкие (марки ПВКВ, ПАЛ, ПВКФ);
14. провода термоэлектродные (марки СФК-ХК, ПТВ-ХК, ПТП-ХК и др.);
15. провода прогревочные (марки ПНСВ, ПНПЖ, НО-1 и др.).
Характеристики одножильных проводов
К проводам относятся следующие характеристики: площадь поперечного сечения, рабочие напряжение и частота, материал жилы, типу изоляции, упругость, теплостойкость, спектр температур эксплуатации, относительная влажность воздуха при эксплуатации, радиус извива провода, раскраска провода и т.д.
Расчет сечения кабеля
Найти сечение провода может быть по поперечнику жилы. На практике в большинстве случаев замеряют поперечник жилы без изоляции штангенциркулем либо микрометром. Зная поперечник жилы, довольно просто найти сечение провода. Для этого необходимо пользоваться формулой сечения провода, которая совпадает с обыкновенной школьной формулой расчета площадки круга, которая приведена ниже.
Пример расчета
На склад поступил одножильный однопроволочный провод ПВ-1 без маркировки с поперечником жилы 3,57 мм. Определим сечение провода по поперечнику:
Sкр=3,14*3,57^2/4=10 мм 2
Наиблежайшее стандартное сечение 10мм 2 . Таким макаром, на склад поставлен провод ПВ1 10.
Как найти сечение многопроволочного провода по его поперечнику?
Если провод многопроволочный, то нужно распушить его, посчитать количество проволок в пучке. Найти поперечник одной проволоки, рассчитать ее площадь сечения s, потом найти площадь сечения всего провода, сложив площади всех жилок.
К примеру: количество проволочек в пучке 37 штук; поперечник каждой проволочки d = 0,3 мм.
Определим площадь сечения одной проволочки.
s = 0,785*d² = 0,785 *0,3*0,3 = 0,070 мм 2
Площадь сечения всего многопроволочного провода
S = 37*s = 37*0,070 = 2,59 мм 2
Расчет поперечного сечения секторной жилы кабеля
В данной статье будет рассматриваться расчет поперечного сечения секторной жилы кабеля.

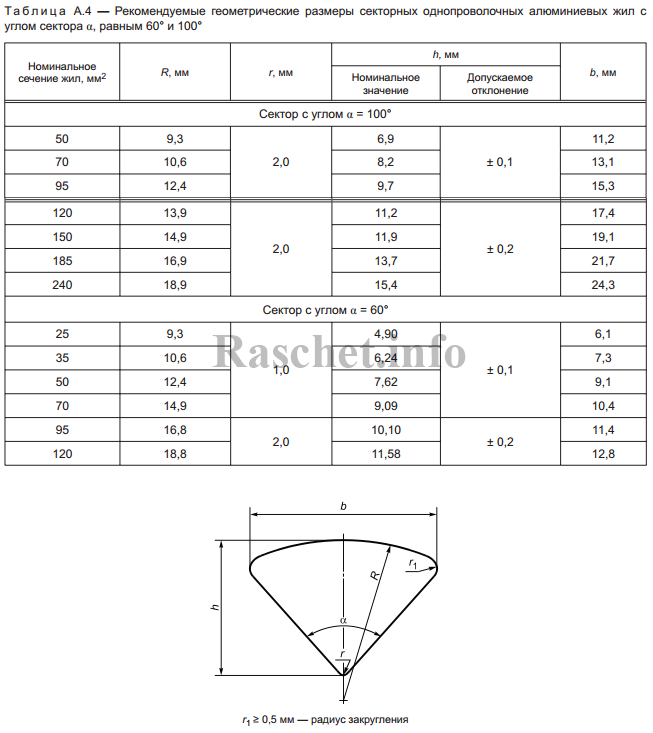

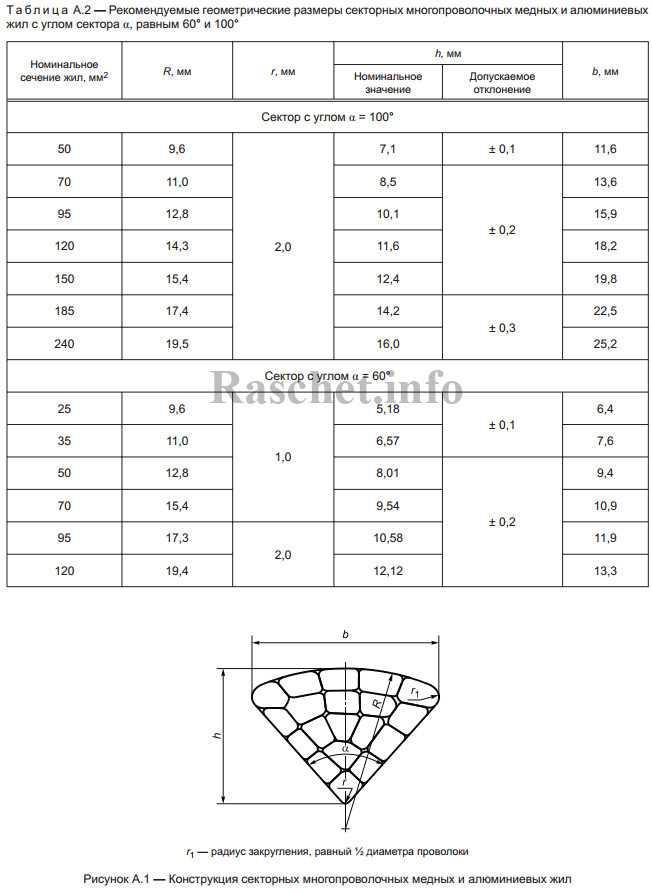

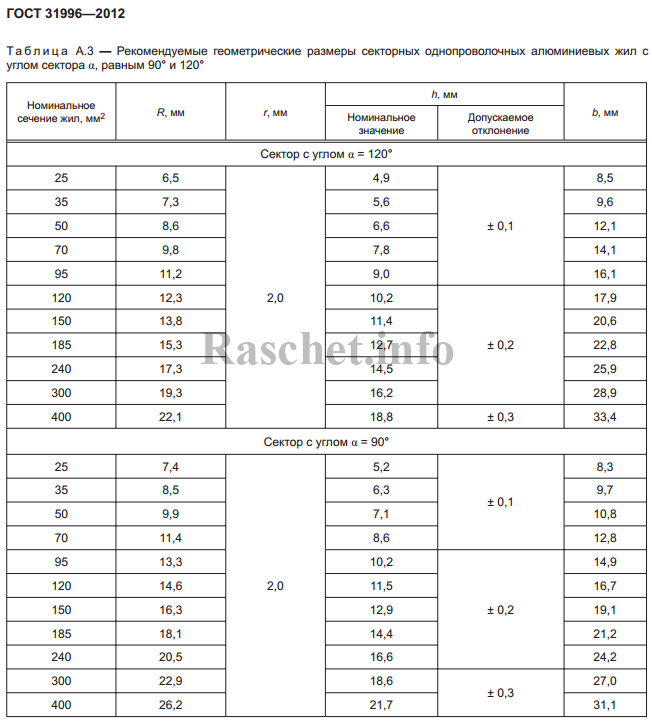

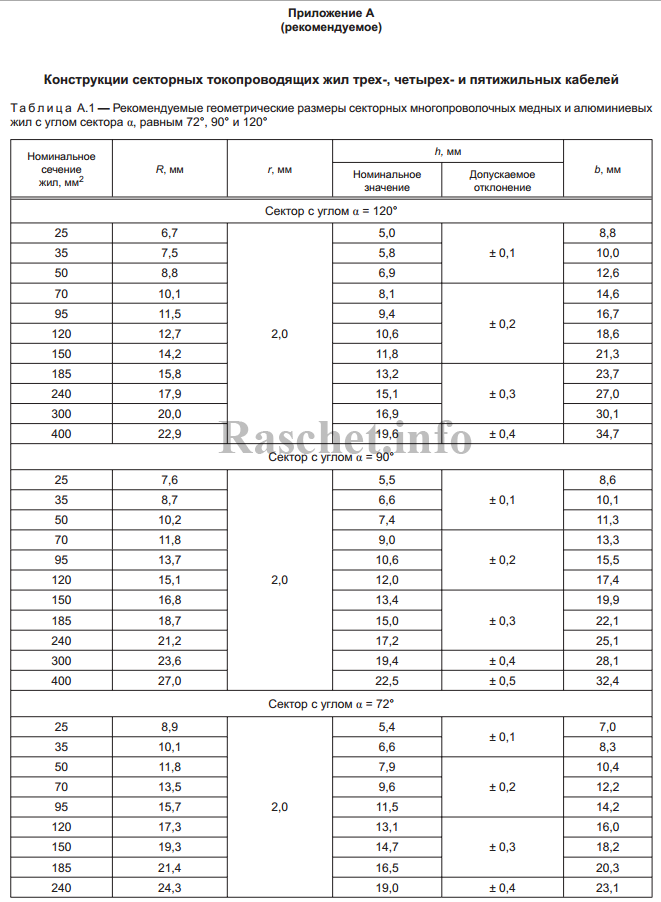

1. Размеры секторных токопроводящих жил трех-, четырех- и пятижильных кабелей представлены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ» Приложение А, Таблицы А1 – А4.

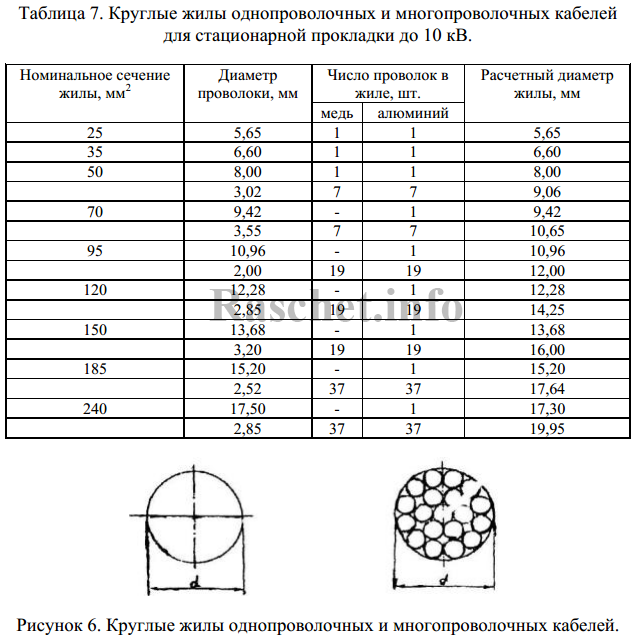

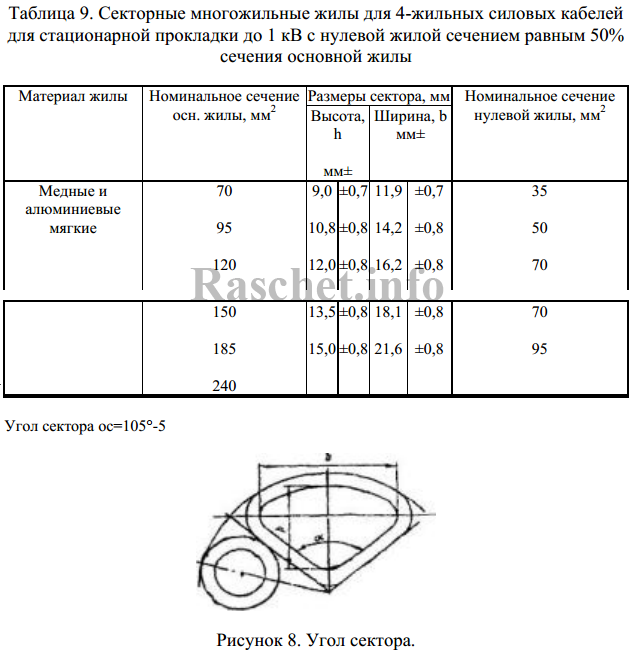

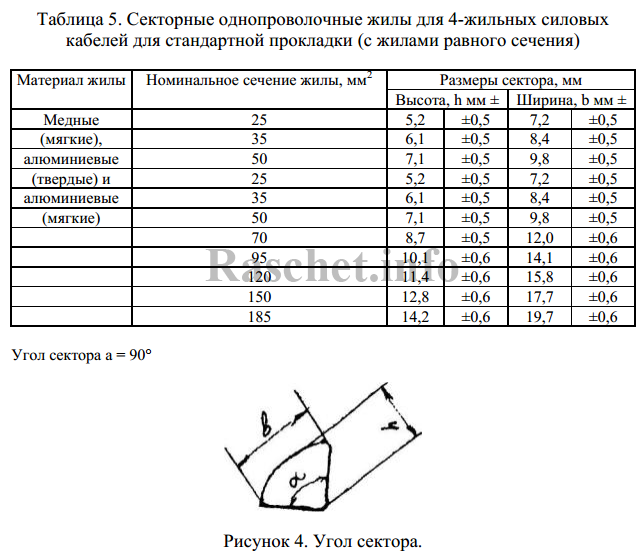

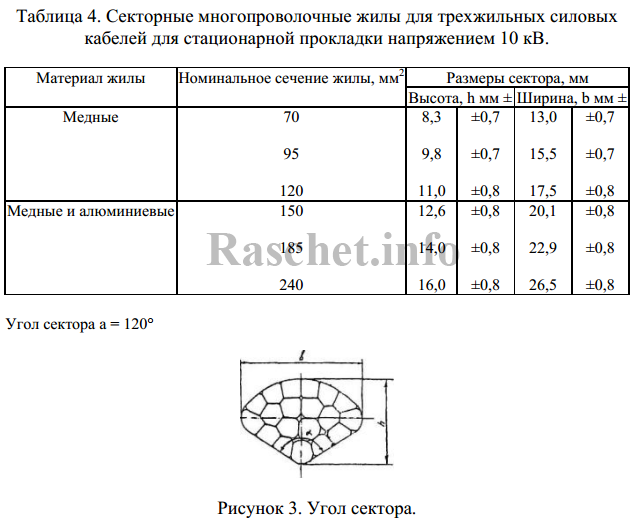

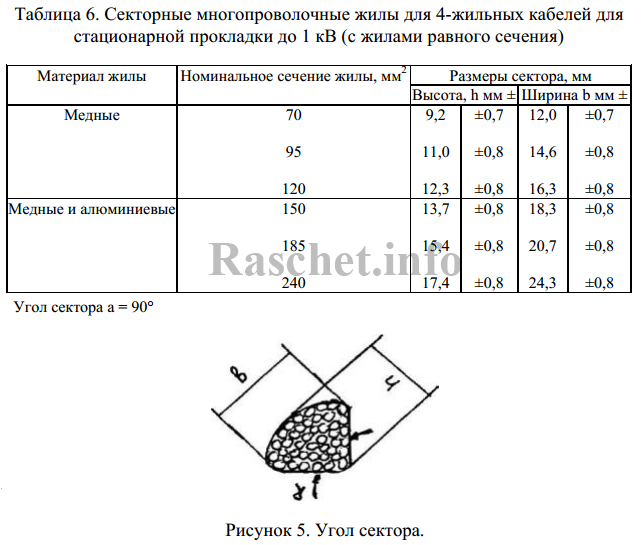

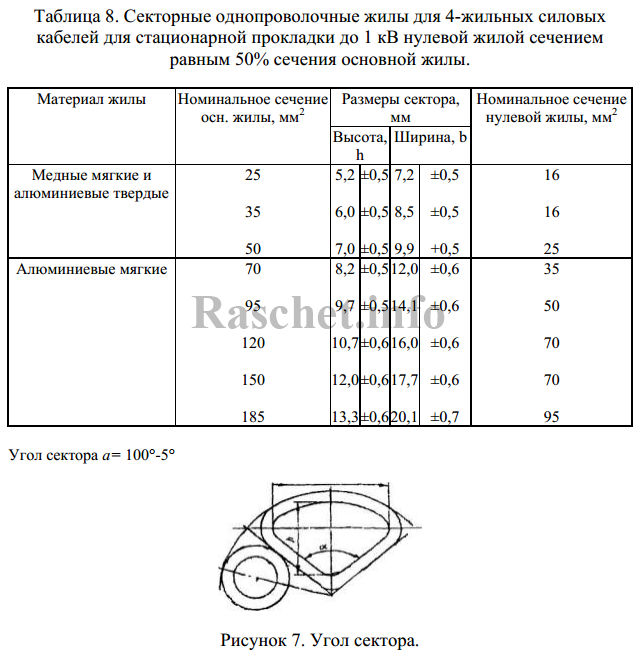

2. Справочные размеры токопроводящих жил на напряжение 0,4 – 10 кВ указаны в таблицах 3-9 [Л1, с.14-19]:

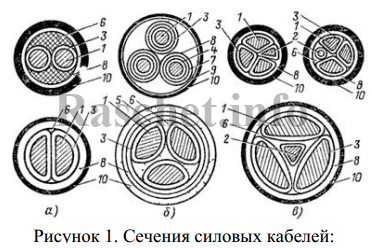

Что бы высчитать поперечное сечение секторной жилы, необходимо исходить из того, что сечение комплекта секторных жил сложенных вкупе представляет собой круг. Соответственно площадь сектора можно посчитать, через угол и радиус сектора:
- α – угол сектора;
- r – радиус сектора;

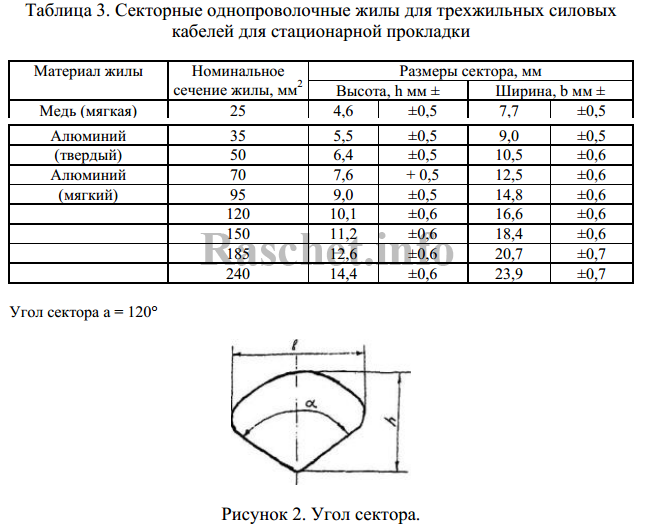

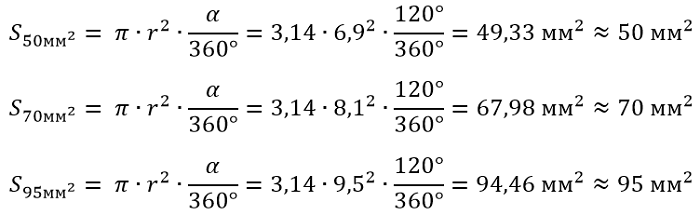

Для примера рассчитаем поперечное сечение токопроводящих жил для трехжильных кабелей сечением: 50; 70; 95 мм2 с углом сектора, α = 120 °, используя размеры сектора из таблицы 3 [Л1, с.14] и сравним приобретенные значения с табличными.
- r = h = 6,4 +0,5 = 6,9 мм – радиус (высота) сектора для кабелей сечением 50 мм2, согласно таблицы 3 [Л1, с.14];
- r = h = 7,6 +0,5 = 8,1 мм – радиус (высота) сектора для кабелей сечением 70 мм2, согласно таблицы 3 [Л1, с.14];
- r = h = 9,0 +0,5 = 9,5 мм – радиус (высота) сектора для кабелей сечением 95 мм2, согласно таблицы 3 [Л1, с.14];
Как видно из результатов расчета приобретенные значения фактически совпадают с табличными.
Если Для вас необходимо найти активное и индуктивное сопротивление кабеля поглядите статью: «Определение сопротивления кабелей на напряжение 6 — 35 кВ«
1. Эксплуатация кабельных сетей. Чепурной И.И., 2015 г.
