Делаем заземление в личном доме

Для любого строения всегда делается заземление,будь-то высотный дом, публичное здание в городской застройке либо личный низкоэтажный дом.

В личном строительстве,на коттеджах,на дачах и ,в особенности,на участках садоводческих приятельств,этот принципиальный нюанс совершенно упускается из виду.

Тем паче,что заземление личного дома своими руками выполнить довольно легко.

В любом строении,будь то коттедж,садовый домик либо баня имеется куча современных электрических устройств от маленьких кухонных: чайник,плита,духовка,мультиварка и т.п., до больших бытовых,типа:

• стиральной машины,
• водонагреватель,
• камина,
• котла,
• банная каменка

Хоть какой из электрических устройств может выйти из строя.К примеру,в случае повреждения изоляции в водонагревателе вода может быть под напряжением тогда и, при помывке посуды, вас начинает лупить током….

Либо в котле, при пробивке тенов на массу, появляется разность потенциалов и такая утечка тока небезопасна для человека.

И котел,и водонагреватель нужно заземлять.

Как выполнить заземление в личном доме своими руками:

1. выполнить контур заземления вне строения, к которому в предстоящем будет выведен внутренний контур
2. выполнить контур заземления снутри строения,к которому будут подключены заземляющие проводники от каждого устройства
3. стационарное электрооборудование дома при помощи заземляющего проводника подключить к внутреннему контуру заземления

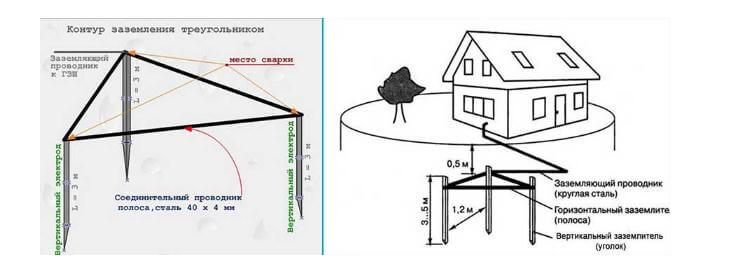

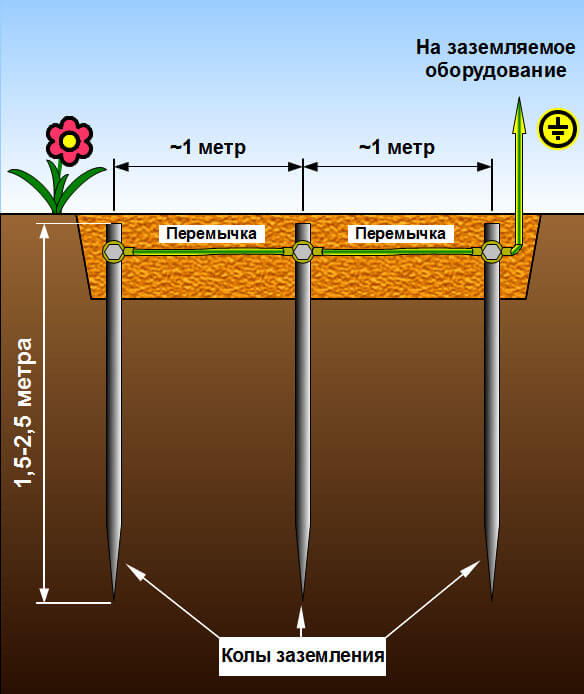

Контур заземления делается в земле:

1. выкапывается траншея глубиной 0,5м в виде равнобедренного треугольника со сторонами, лучше равными размерам вертикальных заземлителей,но более 1.2м
2. забиваются в углах треугольника в землю три вертикальных заземлителя на глубину 2-3м. В качестве таких заземлителей применяются либо равнополочные уголки 50х50ммх4(5)мм,которые нужно заострить,дабы они легче заходили в грунт. Можно арматуру Д16мм либо трубу поперечником более 32мм (согласно ПУЭ)
3. вертикальные заземлители соединяются между собой горизонтальными заземлителями-полосой сечением более 160 мм2(40х4мм,хотя в ПУЭ малое сечение 100 мм2) при помощи сварки
4. от вертикального контура в здание через стенку вводится заземляющий проводник сечением 100 мм2 (к примеру,полоса(шинка) 20х5мм). Можно использовать арматуру Д10мм.
5. все засыпается назад землей

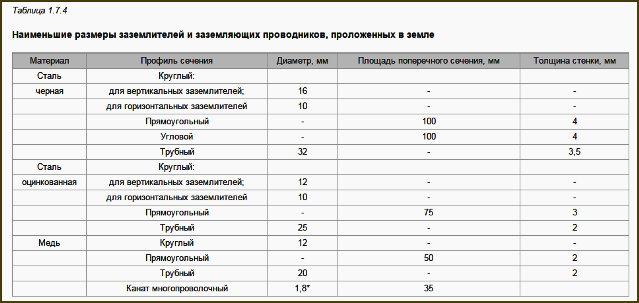

Размеры заземлителей и заземляющих проводников согласно ПУЭ главы 1.7 «Заземление и защитные меры электробезопасности»:

Размеры вертикальных и горизонтальных заземлителей,согласно ПУЭ

Во мокроватых грунтах довольно заглубиться вертикальными штырями(заземлителями) на 1,5-2м, а вот в сухих грунтах придется «копать поглубже».

В итоге в контуре заземления должно быть менее 4 Ом

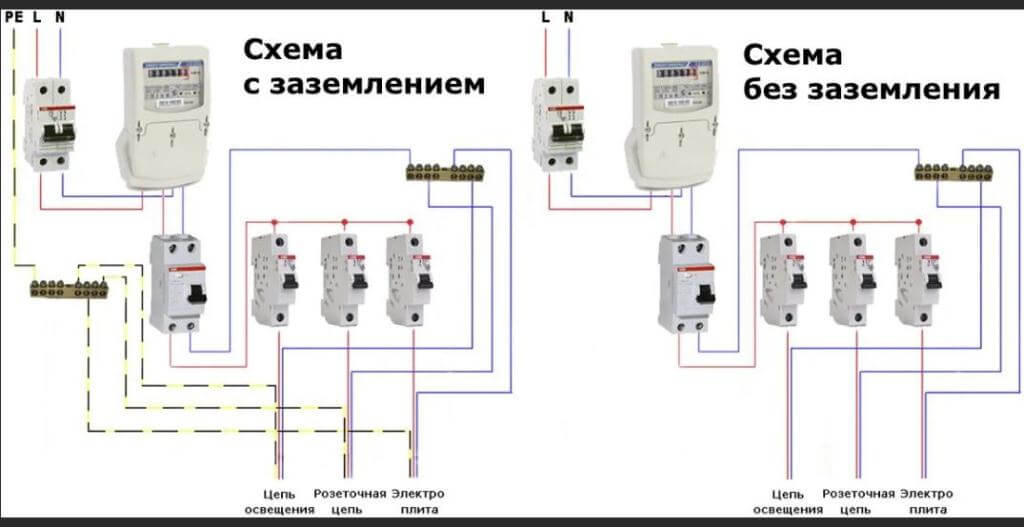

Устройство заземления в доме в 2-х вариантах:

1. можно подсоединить горизонтальный заземляющий проводник от наружного контура к распределительному шкафу,а все другое оборудование подключать к шкафу трехжильным кабелем,в каком желтоватая жила с полосой создана для заземления.
2. можно провести горизонтальный заземлитель(полоса 50х2 мм) по стенкам всего дома и к нему уже подсоединять все оборудование. Так делалось ранее,когда не использовались трехжильные кабели. И на данный момент эту схему используют в публичных и производственных зданиях,где сильно много устройств и оборудования.

В личном доме проще всего использовать трехжильный кабель.Если уж этого не изготовлено сходу,тогда необходимо заземление делать отдельным медным проводом.

Для надежности дополнительно лучше отдельным медным проводом заземлять железные корпуса оборудования и устройств.

В щитке(шкафу) нулевой провод и провод заземления необходимо соединить перемычкой,что дает дополнительную гарантию безопасности.Детали соединения чисто монтажные: лучше применять две шинки и соединить медным проводом на 16мм2.

Приборы,работающие во мокроватых помещениях и работающие с водой,такие ,как водоподогреватель, должны подключаться через УЗО.

В таком строение ,как раздельно стоящая баня,которое не считается серьезным,но является по пожарным нормам более небезопасным сооружением ,чем кирпичный дом(в бане соединены и огнь и вода),лучше заземлить все попорядку электрические приборы,так как устройствам и оборудованию (электрическая каменка,водоподогреватель) приходится работать в среде не только лишь с завышенной влажностью,но и высочайшей температурой.

Заземление личного дома своими руками нужно выполнить сразу,как вы подключили дом к электричеству и, поставили распределительный шкафчик.

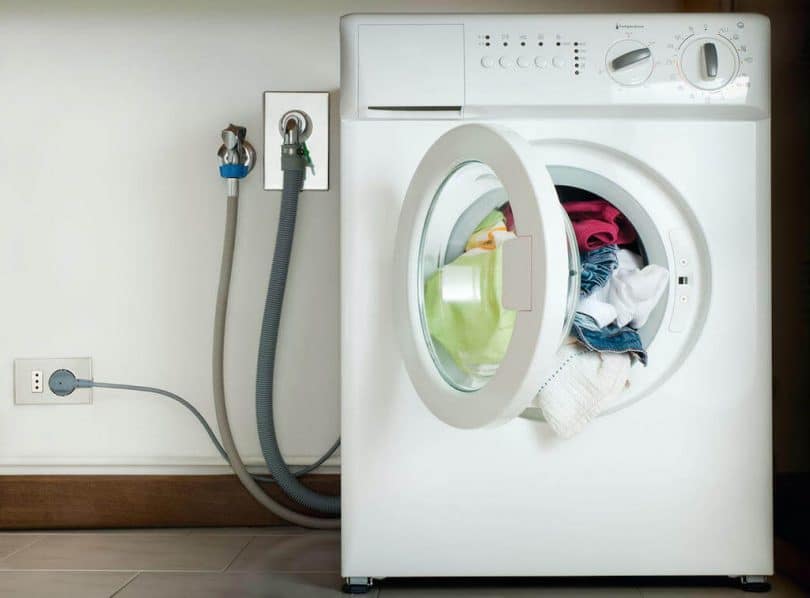

Заземление стиральной машины: как выполнить в квартире, личном доме, на даче

В современных домах от щитка идут три провода: «фаза», «ноль» и «земля». В старенькых постройках (до 2003 г), последнего кабеля нет. Так, как заземлить стиральную машину, если нет заземления? Как это выполнить верно? И нужно ли вообщем это делать: в квартире, личном доме либо на даче?

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Необходимо ли заземлять?

Жителям сталинок и хрущевок не очень охото поменять проводку, добавляя несчастную «землю». Потому перед ними становится вопрос, можно ли подключить стиралку без заземления?

p, blockquote 3,0,0,0,0 —>

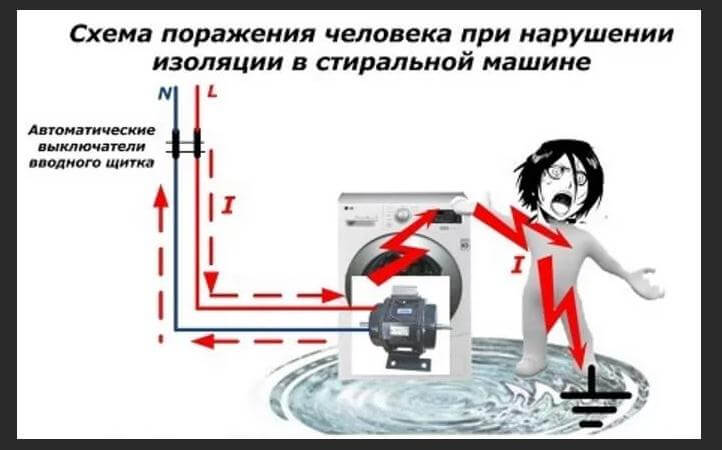

Конструкция современных бытовых устройств (не только лишь машинок-автомат) предугадывает присутствие на железных частях корпуса разности потенциалов в 110 В. Из-за этого стиральная машина без заземления лупит током. При всем этом многие считают, что лупить она может исключительно в ванной (из-за завышенной влажности), но это не так. Не имеет значения, установлена техника на кухне либо в коридоре — ток может пройти в любом помещении.

p, blockquote 4,0,0,0,0 —>

2-ая причина, по которой делают заземление — защита стиральной машины. В случае недлинного замыкания либо неисправности проводки «излишки» напряжения уйдут в землю.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Небезопасно ли устанавливать машинку без заземления корпуса? — Совершенно точно, да! При этом небезопасно и для техники, и для человека. Пока заморочек со здоровьем и проводкой нет, единственный аспект — слабенькие удары тока на корпусе. Неприятно, но не критично. Но проблемы обычно появляются без предупреждения. Потому, в какой момент схожий разряд может стать фатальным для техники либо для человека — никто не знает.

p, blockquote 7,0,1,0,0 —>

Так что заземление нужно и для старенькых и для новых стиральных машин.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Как выполнить верно?

В принципе, выполнить заземление в квартире для стиральной машины не так трудно. Эту работу полностью можно выполнить без помощи других. Но есть один хитрецкий момент.

p, blockquote 10,0,0,0,0 —>

Перед модернизацией проводки нужно написать заявление в свою управляющую компанию, с требованием завести в квартиру «землю».

p, blockquote 11,0,0,0,0 —>

УК вероятнее всего откажет в данном вопросе. Но подписанный отказ либо хотя бы копия подобного заявления станет восхитительной страховкой. В случае проблем с проводкой, из-за которых пострадает быттехника, с этим документом можно смело идти в трибунал. Управляющая компания будет должна компенсировать цена покоробленной техники. Так как не выполнила свои прямые обязанности.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Можно, естественно, обойтись без картонной волокиты и провести «землю» от щитка без помощи других. Но в данном случае надежды на компенсацию не стоит. УК непременно отыщет несоответствия ГОСТам и СНИПам в «самопальной» проводке и обоснованно откажется платить.

p, blockquote 14,1,0,0,0 —>

Схема подключения

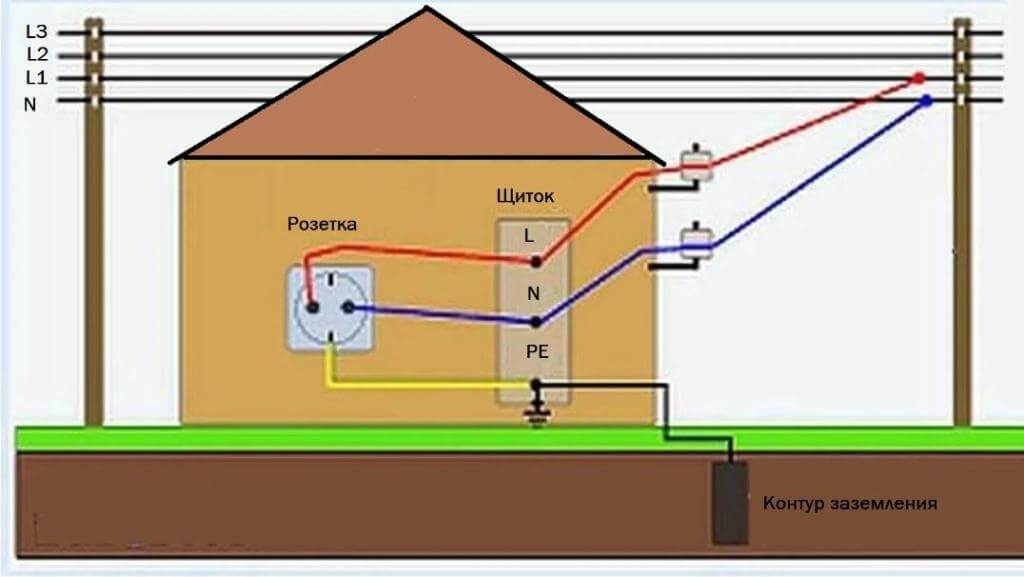

Сбалансированный вариант показан на рисунке ниже, но он подходит только для тех домов и квартир, в каких к распределительному щитку подведен провод заземления.

p, blockquote 15,0,0,0,0 —>

От распределительного щитка нужно провести трехжильный кабель:

• красный (L) — фаза;
• синий (N) — ноль;
• желтоватый либо желто-зеленый (PE) — земля.

Дальше ставится гидрозащищенная розетка с заземлением, классом защиты не ниже IP44.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

В старенькых постройках проводка двухжильная TN-C. Кабеля PE там нет, в принципе. Для обитателей таких квартир выходом может стать УЗО (10–30 мА). Он защитит технику от мельчайших перепадов напряжения. Но стоит увидеть, что на старенькой проводке вероятны неверные срабатывания.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

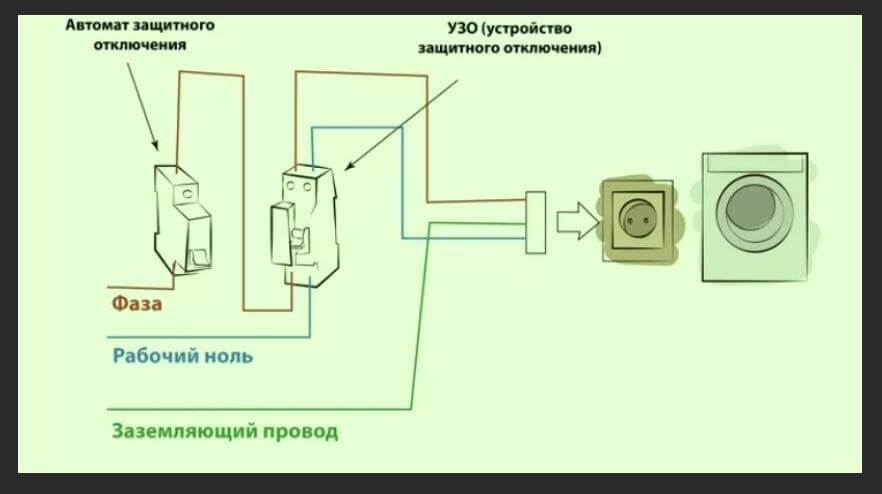

УЗО изредка ставят только для стиральной машины без заземления. В большинстве случаев автомат устанавливают «на весь дом». Схема подключения УЗО показана на рисунке ниже.

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

В личном доме либо на даче заземление для сети 220 В можно выполнить своими руками. Оно также рассчитано на электрическую цепь полностью и сумеет защитить все электроприборы: стиральную машину, бойлер, холодильник и т.д.

p, blockquote 23,0,0,0,0 —>

Для сотворения контура пригодится:

1. Вырыть траншею в виде равностороннего треугольника. Длина каждой стороны —3 м, глубина — 1 м, ширина — 0,5–0,7 м.
2. Выкопать соединительную траншею глубиной от 0,8 м: от дома до треугольника (для заземляющего прутка).

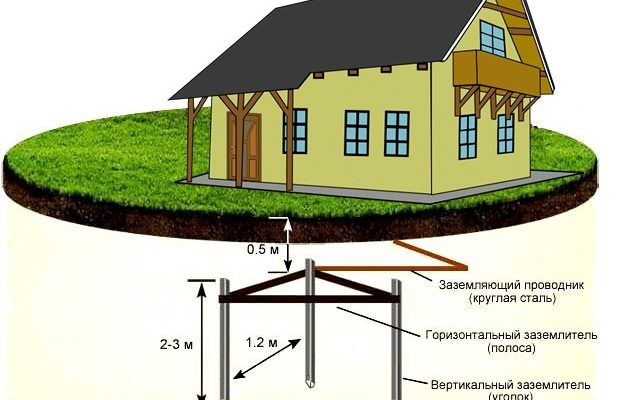

3. Забить в углы уголки из стали, как показано на рисунке ниже. Размеры уголков: 40х40х5 мм, длина — 3 м. Они не должны касаться дна траншеи (расстояние до дна около 20 см).
4. Приварить к вертикальным заготовкам соединительные полосы из стали 40х4 мм.
5. Один конец заземляющего прутка (поперечником 10 мм) приварить к заземлителю.
6. Ко второму концу прутка приварить болт (М6). Он нужен для подсоединения к шине щитка.
7. Засыпать траншеи с проводниками.

p, blockquote 25,0,0,0,0 —>

Стоит увидеть, что в аннотации к стиральной машине может быть обозначено, что вилка стиральной машины обеспечивает заземление. Это не значит, что заземлять такую технику не надо. Напротив, такая пометка подчеркивает, что розетка под машинку должна быть с заземлением. Только в данном случае подключение будет неопасным.

p, blockquote 26,0,0,0,0 —>

Вероятные ошибки

Есть несколько «кустарных» методов заземления. Они еще проще «официальных», но применять их не стоит. Вот самые распространенные примеры и их последствия:

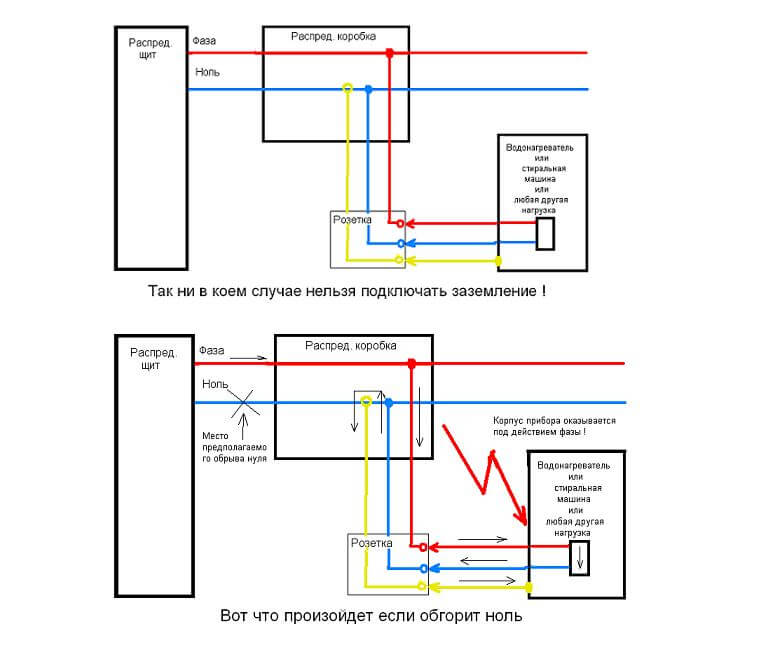

• выполнить «зануление». Другими словами подключить «землю» к «нулю». Итог этой махинации показан на схеме ниже. Ординарными словами: в случае обрыва либо недлинного замыкания на все приборы в доме будет подано 380 В заместо стандартных 220 В. Естественно, техника не выдержит таковой перегрузки;

• подсоединить заземление к системе отопления либо водоснабжения. В данном случае лупить током будет не стиральная машина, а трубы и батареи. При всем этом лупить они будут не только лишь в квартире махинатора, а во всем доме. Результатом станет штраф и замена системы, так как от такового подключения металл очень стремительно изнашивается (вероятна течь).

Другие «дедовские» методы не настолько популярны, но настолько же «эффективны».

Правила выбора системы заземления в личном доме. их плюсы и минусы.

В текущее время при строительстве нового дома либо замены проводки в древнем, электрики и хозяева стоят перед выбором системы заземления. Для современного личного сектора подходят только две системы заземления ТТ и TN-C-S. Разберём плюсы и минусы этих систем, также их отличия.

Фактически весь личный сектор запитывается от трансформаторных подстанций с глухо заземлённой нейтралью и четырёхпроводной ЛЭП. Это три фазы и PEN, объединённый рабочий и защитный ноль, по-простому объединённый ноль и земля.

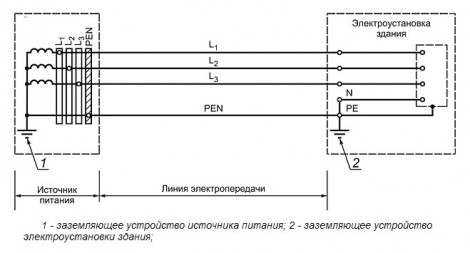

При системе заземления TN-C-S (рис.1) проводник PEN на вводе повторно заземляется (ПУЭ 1.7.61. При применении системы TN рекомендуется делать повторное заземление РЕ- и PEN-проводников на вводе в электроустановки построек, также в других доступных местах.) и делится на PE и N. После этого уже применяется 5 либо 3 проводная проводка. Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников воспрещается иметь коммутирующие контактные и бесконтактные элементы.) Потому точка разделения должна стоять до коммутационного устройства.

рис.1 Система TN-C-S.

Минус системы при обрыве PEN проводника на корпусах заземлённых электроприборов возможно окажется опасное напряжение. Потому эту систему заземления советуют делать лишь на современных ЛЭП выполненных проводом СИП при котором обрыв только 1-го провода маловероятен и так же непременно должны быть выполнены на ЛЭП повторные заземления. (ПУЭ 1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в хоть какое время года должно быть менее 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока либо 380, 220 и 127 В источника однофазового тока. При всем этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть менее 15, 30 и 60 Ом соответственно при тех же напряжениях.) Эти условия сводят к нулю возможность возникновения опастного потенциала на корпусах электроприборов.

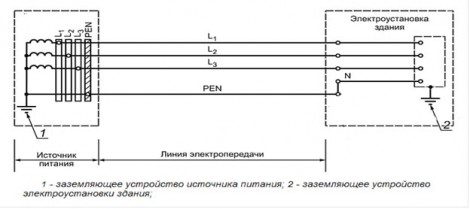

Система заземления ТТ (рис.2) от TN-C-S отличается только отсутствием соединения между PEN проводником и заземлением дома. Потому в схемах обычно PEN обозначается как N, так как PE от него мы не получаем.

рис.2 Система TТ.

1) При маленьком замыкании фазы на землю на корпусах электроприборов будет страшный потенциал. (ток недлинного замыкания не достаточен, что бы сработал автоматический выключатель) потому установка УЗО неотклонима (ПУЭ 1.7.59. …… в таких электроустановках должно быть выполнено автоматическое отключение питания с неотклонимым применением УЗО.)

2) При обрыве PEN проводника на электроприборы подаётся напряжение 380 В.

Минусы системы можно нейтрализовать установкой реле контроля напряжения и УЗО. Я рекомендую применять 2-х каскадную схему с одним селективным УЗО на весь дом и несколькими обыкновенными УЗО на всех линиях потребителей.

ПУЭ советует применять систему TN-C-S как более неопасную ( 1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей с помощью заземлителя, не присоединенного к нейтрали (система ТТ), допускается исключительно в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.) Потому если у Вас современная ЛЭП выполнена проводом СИП, то выбор системы заземления очевиден это TN-C-S, если же воздушные полосы выполнены старенькым не изолированным проводом необходимо делать ТТ.

Пример расчёта тока недлинного замыкания на землю в ТТ. Величина заземления трансформаторной подстанции равна 4 Ом, заземления личного дома (на данный момент набирают популярность новые модульные наборы заземления длинноватой 6 метров) средняя величина сопротивления такового заземления 10-15 Ом. Старенькые треугольники имеют характеристики не лучше.

I кз = 220 В/4Ом + 10Ом = 15,7 А.

Напряжение на корпусе электроприборов будет

U = 10Ом * 15,7 А = 157 В

Даже если Вы сделаете заземление, как и на подстанции 4 Ом, ток недлинного замыкания будет равен:

I кз = 220 В/4Ом + 4Ом = 27,5 А.

Напряжение на корпусе электроприборов будет

U = 4Ом * 27,5 А = 110 В

Этого тока недостаточно что бы сработал моментальный расцепитель автоматического выключателя, а беря во внимание тот факт, что часть электриков устанавливают на розеточные полосы АВ С25А, то и термический расцепитель может сработать не скоро.
