Датчик температуры в теплый пол

На данный момент мы с вами разберемся в механизме работы датчика температуры теплого пола и особенностях его подключения (монтажа). Поглядим какие виды бывают и у какого производителя лучше приобрести.

Содержание статьи

• Устройство и механизм работы
• Виды датчиков
• Установка
• Подключение
• Производители

Основным аспектом комфортабельного проживания является тепло. На сегодня существует огромное обилие систем отопления, одна из них — теплые полы. Они используются как в качестве основной системы подогрева, так и дополнительной. Дабы помещение прогревалось активно, в любом случае необходимо регулировать температуру нагрева, за какую отвечает датчик для теплого пола. Конкретно об этом устройстве вы узнаете в данной статье.

Датчик тёплого пола

Устройство и механизм работы

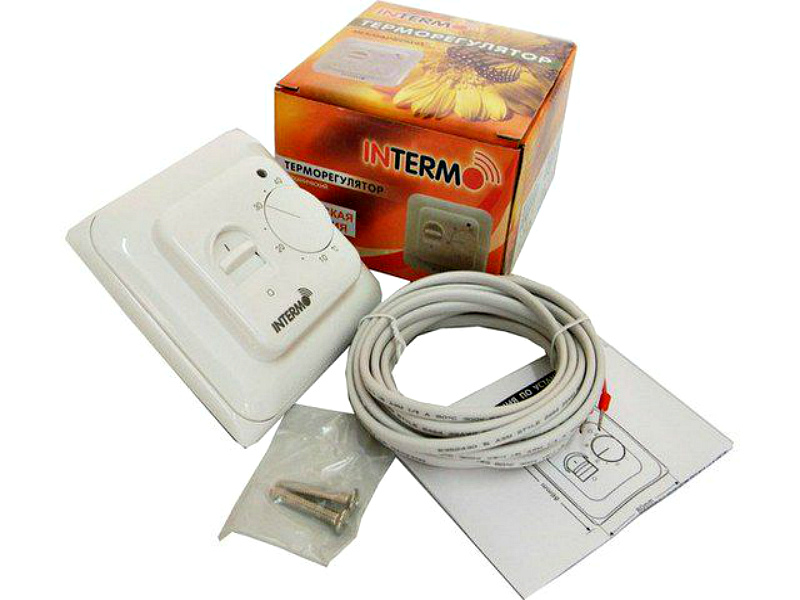

Датчик температуры для теплого пола — это особый устройство, который определяет температуру пола либо воздуха и передает приобретенные данные терморегулятору.

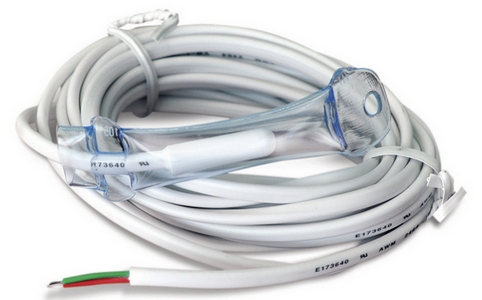

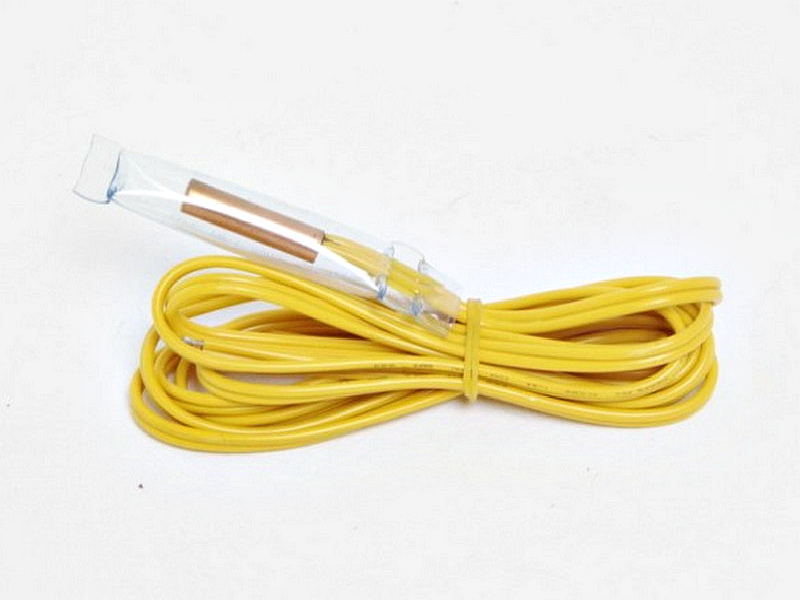

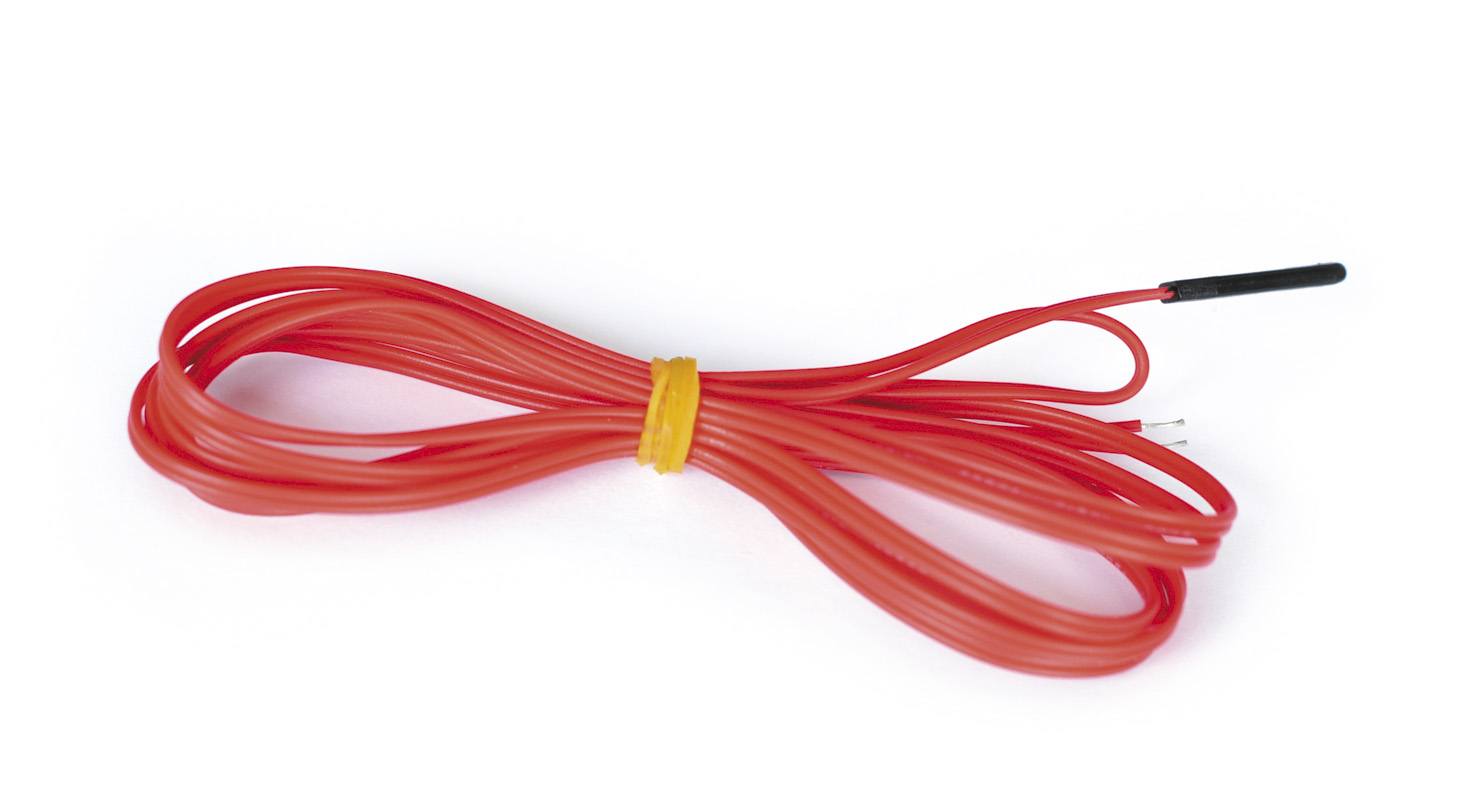

Представляет собой медный провод, помещенный в пробирку. На конце провода находится термоэлемент, который необходимо устанавливать там, где лежат нагревательные кабели. Он должен быть расположен между витками кабеля на равноудаленном расстоянии от них.

Наружный датчик, который регистрирует температуру воздуха в помещении, обычно размещается в терморегуляторе.

О видах терморегуляторов для тёплого пола сможете прочесть тут.

Для того, дабы значения были точными, принципиально обеспечить, дабы на датчик не попадали солнечные лучи, дабы он не грелся от других отопительных устройств.

Основное достоинство термодатчика – это возможность держать под контролем температуру пола защищать покрытия от перегрева, также с таким устройством вы существенно уменьшите издержки на электричество.

Виды датчиков

Термодатчики для теплого пола различаются по месту установки:

• инсталлируются в пол, термоэлемент устанавливается вместе с нагревательным кабелем;
• наружный установка, такие датчики используются для определения температуры воздуха в комнате. Они могут быть как интегрированы в терморегулятор, так и подсоединяться к нему раздельно.

Датчики, которые устанавливаются в пол, делят по типу покрытия, для которого они предусмотрены:

1. Для мягеньких покрытий: паркет, линолеум, ламинат. В таком случае устройство представляет собой пластмассовый цилиндр с проводом,
2. Для жестких покрытий: глиняная плитка, искусственный и натуральный камень. Тут принципиально учесть особенности укладки такового покрытия (обычно на клей в бетонную стяжку) и тот факт, что термодатчик должен размещаться в стяжке. Потому имеет огромные габариты и обустроен защитной оболочкой, которая бережет от воздействия различных консистенций, применяемых при заливке раствора.

Дабы залить стяжку для тёплого пола, необходимо применять пластификатор.

Установка

Осуществляя установку датчика теплого пола, непременно соблюдайте все правила безопасности.

Спецы советуют устанавливать устройство на высоте — 1,7 м.

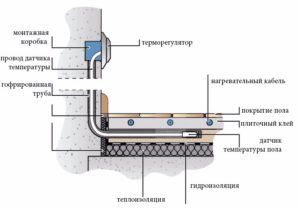

Установка датчика тёплого пола

Последовательность установки датчика тёплого пола:

1. В перегородке стенки необходимо выполнить маленькое отверстие, глубины должно хватать для установки монтажной коробки.
2. В стяжке пола нужно пробить штробу , дабы можно было уложить кабели и сигнальные проводы.
3. От места посадки ввысь и до распределительного щита необходимо пробить канал для входных проводов.
4. Сигнальные провода и силовой кабель помещаются в пластмассовый защитный шланг: его поперечника должно хватать, дабы в случае необходимости устройство можно было достать. Извив трубы (от 5 см).

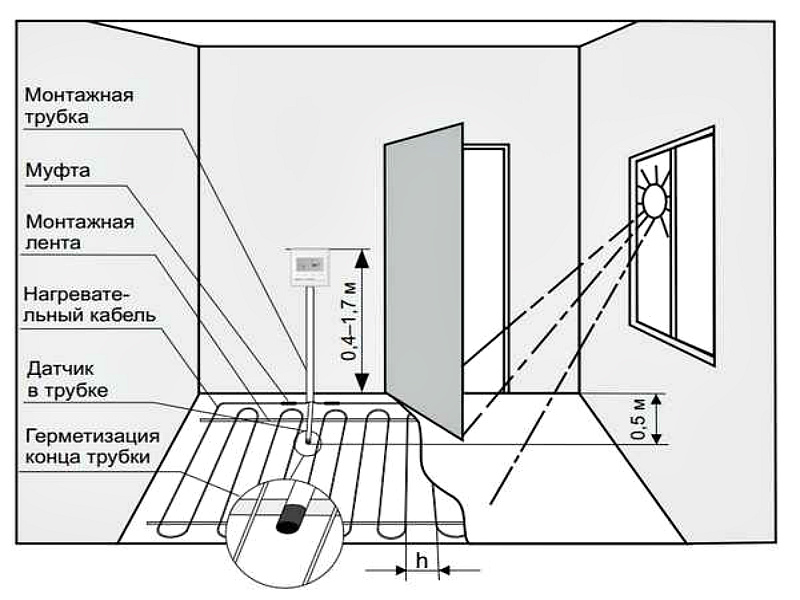

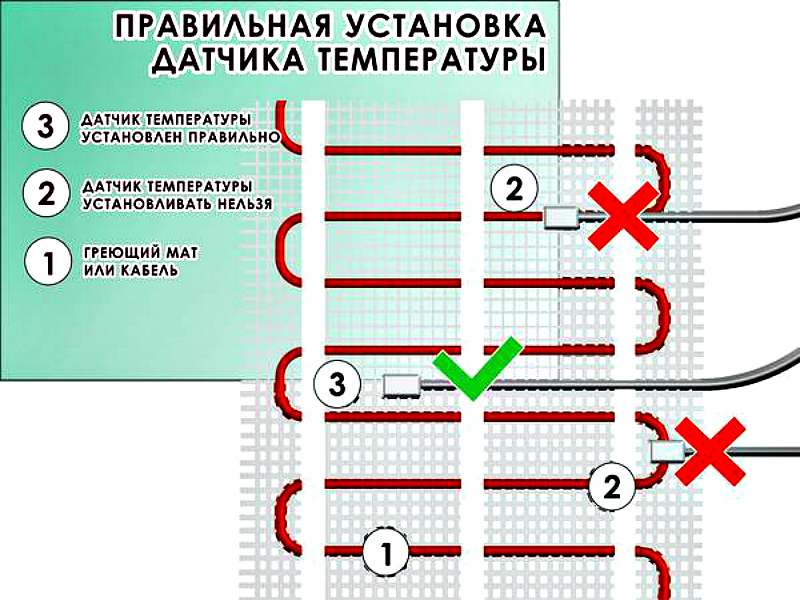

5. Датчик температуры должен быть размещен на одинаковом расстоянии от всех термических частей и не поближе 50 см от стеновой перегородки.

Про кабельный тёплый пол можно прочесть здесь.

Подключение

Подключение термодатчика — это многоэтапный процесс, который просит тщательности и бдительности.

Осуществляя подключение принципиально соблюдать все этапы, но перед этим необходимо выполнить предварительные работы:

1. Прежде всего нужно обесточить сеть.
2. В распределительной коробке на дин-рейке нужно зафиксировать защитный отключающий устройство и автоматический прерыватель. По наружному виды устройства идентичны, но принцип функционирования их разнится. Если изоляция сломается и на стенке появляется «пробой», то защитный отключающий устройство отключит напряжение, а основное предназначение прерывателя — отключение сети в случае недлинного замыкания.
3. От места расположения распределительной коробки до места установки контроллера нужно проложить трехжимный кабель.

• черный: к промежному автомату (снизу), от него к УЗО (снизу) и потом — к вводному автомату;
• синий: к УЗО (снизу), после — к колодке с нулевыми проводами;
• желтоватый с зеленоватой полосой — к земельный шине.

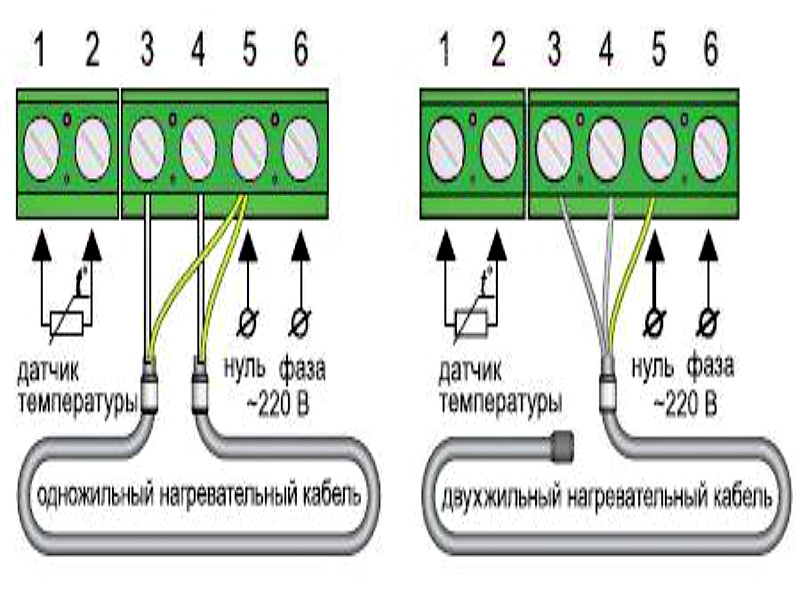

Производить подключение проводов к термостату необходимо в согласовании со схемой, изложенной в аннотации.

Каждый устройство имеет стандартную колодку с 6 клеммами. Каждый разъем имеет марку со своим значением:

• L: «фазный провод» от сети;
• N: «нулевой» провод от сети;
• L1: «фазный провод» к термическому контуру;
• L1: «фазный провод» к термическому контуру;
• PE: заземляющая шина.

Производители

DEVI. Эта компания из Дании характеризуется высочайшим качеством продукции, в их арсенале новые технологии и современные материалы, благодаря которым она занимает фаворитные позиции на рынке отопительного оборудования.

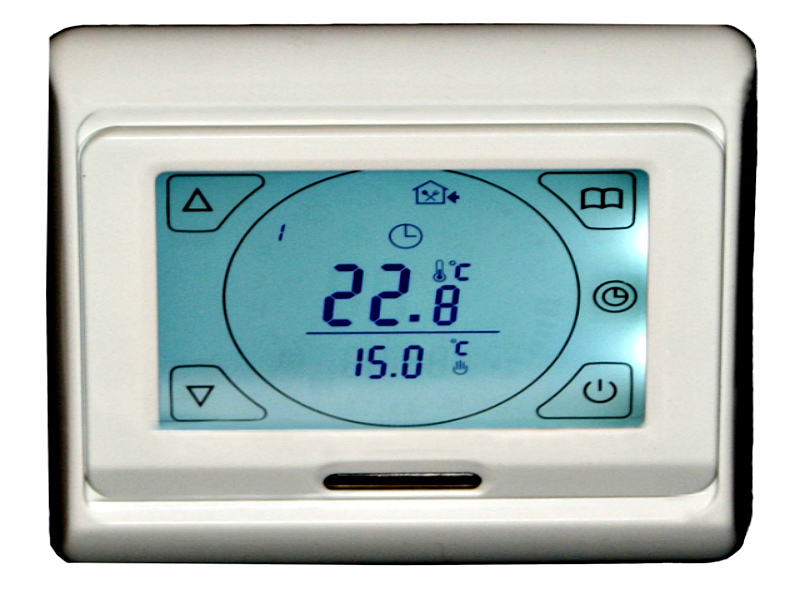

Терморегулятор для тёплого пола Devireg 130 с датчиком

AEG — это отлично зарекомендовавшая себя компания из Германии, которая начала свою деятельность в 1887 году. Продукция характеризуется качеством и стилем.

Терморегулятор с датчиком AEG FTE 5050 SN

Thermo Industri AB. Эта компания из Швеции является одним из больших в Европе производителей отопительного оборудования, а именно и теплых полов. В производстве используются современные технологии и материалы. Высочайшее качество и надежность — вот главные свойства продукции Thermo Industri AB.

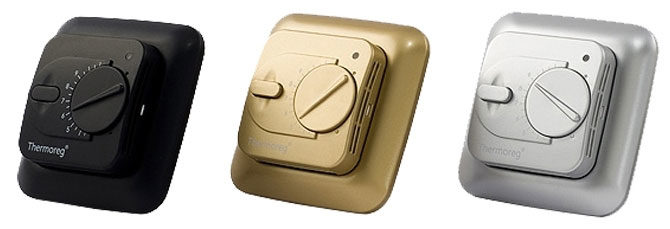

Терморегулятор с датчиком Thermoreg TI-200

Таким макаром, датчик температуры тёплого пола будет содействовать созданию комфортабельных критерий в помещении.

Датчик теплого пола: предназначение и правила монтажа

Дополнительный подогрев дома, в почти всех случаях, мера нужная. И варьирование интенсивности подачи тепла, становится насущной потребностью. Для этого осуществляется установка датчика температуры теплого пола, что дозволит поддерживать лучший локальный климат в жилье без активного роли человека в контролирующем процессе.

Датчик температуры теплого пола – предназначение и разновидности

Контроль над состоянием системы теплого пола, электрической либо водяной, обязателен в период ее работы. И это не только лишь регулирование температурного режима, но и надзор за рабочими функциями системы.

Датчик температуры для теплого пола, выносной вариант изделия, делается на базе принципа деяния термопары. Главным элементом конструкции устройства является биметаллический стержень, электрическое сопротивление которого изменяется под действием окружающей температуры. Контролирующее устройство – терморегулятор, оборудован интегрированным термопреобразователем значений сопротивления металла в обычные термические единицы.

Особенности термодатчиков для теплого пола

Температурный датчик для теплого пола подбирается исходя из следующих характеристик:

• тип верхнего покрытия;
• метод монтажа;
• выполнение дополнительных функций.

Под плитку, керамогранит либо доски, рекомендуется установка датчика теплого пола с усиленным защитным корпусом, дабы мощные материалы не деформировали устройство. Для легких вариантов покрытий, ковролина либо ламината, довольно пластмассовых оболочек для защиты устройства.

Установка датчика теплого пола, может производиться в клеевом слое либо в бетонной стяжке. Дополнительный функционал может быть представлен сигнализацией о проблемах либо контролем граничных температур.

Таким макаром, датчик для терморегулятора теплого пола, делает несколько функций:

• сберегает электроэнергию, поддерживая заданную температуру в обозначенных границах;
• оповещает о проблемах в системе;
• обладает самодостаточностью, выполняя заданную программку.

Выбор терморегулятора для системы дополнительного подогрева

Терморегуляторы либо блоки управления системой, отличаются не только лишь брендами и ценами, но и многофункциональными способностями и методами установки.

По условиям монтажа, терморегуляторы выпускаются:

• затратными с установкой на стенку, например – Caleo UTH-130;
• в монтажном коробе, для установки в стеновой нише заподлицо с перегородкой – Thermoreg TI 950 Design.

По многофункциональным способностям блоки управления температурой пола, делятся на традиционные и программируемые терморегуляторы. В традиционном варианте устройства подразумевается внедрение только датчика обогрева пола. Программируемые устройства управления подогревом жилья:

• могут быть с одним либо несколькими термодатчиками теплого пола – Caleo 330PS;
• может употребляться и установка термодатчика теплого пола и интегрированные либо раздельно стоящие датчики температуры воздуха – Devireg D-532.

Спектр способностей программируемых устройств контроля над обогревом пола, достаточно широкий и это:

• размеренная работа устройства при значимых перепадах напряжения;
• настройка температуры пола от +1°C до +45°C;
• установка характеристик подогрева на день и неделю;
• программирование до 5 разных дневных регламентов в различные деньки недели;
• работа блока управления в различных режимах в течение суток: «утро», «ночь», «дома», «отсутствие»;
• удержание температуры помещения и пола в данных пределах;
• сохранение данных характеристик в случаях аварийного отключения электропитания;
• функция самообучения.

Большую роль в выборе терморегулятора играет его мощность, она должна соответствовать наибольшей мощности теплого пола. Не рекомендуется использовать в системе управления теплым полом датчики и терморегуляторы различных производителей.

Установка датчика температуры для теплого пола

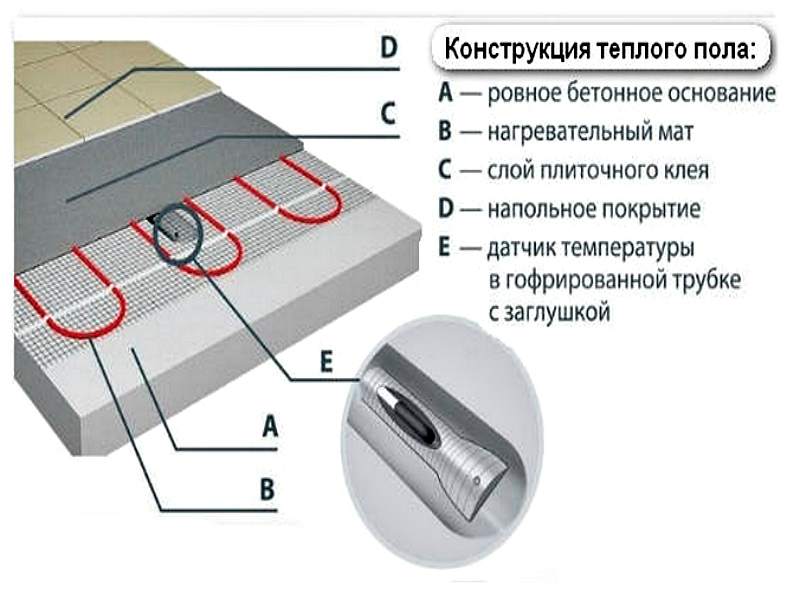

Для продуктивной работы системы управления следует знать, как установить датчик температуры теплого пола, дабы его показания были верными. Сначала, кабель с измерительным устройством помещается в крепкую, но гибкую трубку с гладкими внутренними стенами. Так будет легче его изымать в случае замены либо ремонта. Дополнительно, для понижения вероятного травмирования датчика при его изъятии, радиус извива трубки принимается более 4-5 см.

При обустройстве обогрева кафельного пола, в бетонной подложке штробится желоб для размещения трубки с датчиком. Он должен размещаться между витками греющего кабеля либо стержней, и, ни при каких обстоятельствах не соприкасаться с обогревательными элементами.

Установка термодатчика под легкие материалы делается обычной фиксацией строительной лентой. В монтаже пленочных полов, установка температурного датчика теплого пола проводится конкретно под пленку, но с неотклонимой термоизоляцией.

На стенке, в месте подхода трубки с датчиком температуры, обустраивается место крепления терморегулятора. Перед блоком управления располагается пускатель либо автомат (УЗО – устройство защитного отключения), в особенности это животрепещуще для помещений с высочайшей влажностью. Конец трубки, с расположенным в ней датчиком, плотно запирается и отменно изолируется от проникания водянистого бетона либо клея. На место размещения детектора и терморегулятора на должны попадать потоки воздуха, искажающие реальную картину подогрева.

Подключение датчика температуры теплого пола

В аннотации на терморегулятор всегда обозначается, как подключить датчик теплого пола, как правило это последние клеммы с левой либо правой стороны блока управления. Проведя присоединение кабелей согласно схеме, проверяется работа обогревательной системы. Проверку можно провести измерением сопротивления на выводах датчика и нагревательных частей либо включением системы с малого значения температуры до величины, рекомендуемой по СНИПу, другими словами 30°C.

Только удостоверившись в безопасности сборки, можно приступать к отделочным работам. Стоит держать в голове, что мощность подогрева схожих систем, может достигать 6 кВт. Потому, теплый пол без датчика температур может стать небезопасным устройством. В особенности это касается тонких покрытий, просто поддающихся нагреву и воспламенению, типа ламината либо линолеума. В этих случаях вопрос, можно ли подключить теплый пол без датчика температур, даже не должен стоять перед потребителем.

При обнаружении дефектов в системе регулирования температурой теплого пола, не рекомендуется его эксплуатация до полного восстановления работоспособности устройства подогрева.

Видео: Как без проблем завести датчик температуры пола
