Датчик движения механизм работы схема

Поначалу датчики движения использовались как охранные системы и устанавливались только на принципиальных стратегических объектах. Сейчас установки слежения еще функциональнее и почаще используются для включения света. При помощи них можно сберечь приблизительно 85% электроэнергии, потому стоит разобраться в механизме работы, видах и тонкостях монтажа этих устройств.

Принцип деяния

Датчики движения работают как охрана, контролирующая определенную местность, которая окутана сектором обзора. Притом эта область ограничивается не только лишь углом деяния устройства, но и определенным расстоянием. Вот поэтому устройство устанавливается на участке, который обеспечивает наибольший обзор, в таком случае дальность деяния будет выше, а работа эффективнее.

Механизм работы датчика движения на свет заключается в фиксировании инфракрасных излучений. Как в определенной местности, находящейся под его защитой, возникает объект с температурой живого существа, в устройство поступают особые импульсы. Они повлияет на цепь, и вследствие этого врубается освещение. Как объект покидают зону, импульсы прекращают поступать, происходит разрыв цепи и свет просто отключается.

Стоит сходу направить внимание на плюсы и недочеты применения схожих устройств. К плюсам можно отнести следующие причины:

датчики работают в автоматическом режиме, что значительно понижает расходы за электроэнергию;
современные приборы очень функциональны, наличие детектора позволяет включать и отключать не только лишь уличные осветительные приборы, но и домашнюю технику, к примеру, телек, музыкальный центр либо кофеварку.

Есть у устройств и минусы, одним из которых является высочайшая цена, потому установить схожую систему на собственном участке сумеет не каждый желающий. Не считая этого, установка просит определенных познаний и выполнения серьезных требований. А означает, произвести установку без помощи других сумеют не все, так как допущение даже малозначительной ошибки может вывести устройство из строя.

Разновидности детекторов

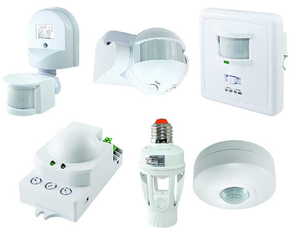

Датчики движения для включения света на улице и в квартире могут различаться. Выделяют некоторое количество видов, а конкретно:

по месту расположения — сенсорные устройства могут быть внешнего типа и внутреннего;
по типу сигнализатора — это может быть ультразвуковой, инфракрасный, микроволновой либо комбинированный устройство.

Для вас это будет любопытно Устройство и механизм работы лампы накаливания

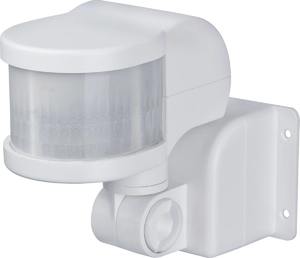

Уличные световые датчики движения занимаются контролем данного периметра. В главном они инсталлируются на большой местности, так как их радиус реагирования может достигать более 500 метров. Такие дистанционным устройствам не требуются сигнализаторы, так как хоть какое проникновение на участок не остается без внимания, они среагируют мгновенно.

Внутреннее оборудование предназначается для обустройства квартир и других помещений. Для улицы они не подходят, так как неустойчивы к резким температурным перепадам, также к воздействию ультрафиолетового облучения.

Ультразвуковые приборы

До того как избрать устройство, нужно обусловиться, с какой конкретно целью его планируется применять. Механизм работы этих беспроводных детекторов основывается на отражении ультразвуковых волн, которые исходят от разных предметов.

Если происходит какое-то движение, частота импульсов начинает изменяться. Датчик обустроен особым механизмом, который генерирует ультразвук, неслышный людскому уху. Не считая собственной основной функции — включения света, подобные устройства нередко применяют в автоматическом оборудовании «парктроник».

Многие потребители выделяют несколько преимуществ таких устройство:

низкая цена;
владеют высочайшей устойчивостью к атмосферным воздействиям;
имеют способность определять живой организм от неживого объекта, потому врубаются лишь на активные деяния, не реагируют на движение ветвей либо другие явления, вызванные ветром.

К огорчению, имеются у этих детекторов и ряд недочетов. Во-1-х, необходимо отметить, что такие устройства владеют маленьким радиусом деяния, потому контролируется довольно небольшой периметр. Не считая этого, многие люди отмечают, что некоторые домашние животные с завышенной чувствительностью к ультразвуку становятся беспокойными, а в некоторых случаях даже брутальными.

Инфракрасное устройство

Эти сенсоры срабатывают от конфигурации температуры окружающей среды. Когда на местность деяния устройства попадают высокотемпературные объекты, устройство срабатывает и включает осветительные приборы. Действует это следующим образом: инфракрасное излучение, исходящее от тела человека, проходя через особые линзы и зеркала, повлияет на интегрированный детектор и приводит в работу систему освещения.

До того как избрать нужное устройство, стоит направить внимание на показатель чувствительности. Дело в том, что чем больше линз, тем эффективнее работает сенсор движения, их бывает до 30 пар.

К плюсам этих систем можно отнести:

датчик просто регулируется на дальность либо угол обзора;
реагирует только на объекты, источающие тепло, потому существует возможность устанавливать их на улице;
высочайший показатель безопасности: они не наносят вреда окружающим людям и домашним животным.

Для вас это будет любопытно Особенности измерения мощности

Недочеты также имеются. Подобные механизмы имеют очень небольшой спектр регулирования, к тому же у них нередко наблюдаются сбои в работе. При любом неблагоприятном атмосферном явлении в виде ветра и дождика детектор фиксирует нарушение и включает освещение. Не считая этого, необходимо отметить, что если объект просачивается на местность в одежке, которая не пропускает инфракрасное излучение, то он пройдет незамеченным: устройство его просто не увидит.

Микроволновые сенсоры

Эти датчики работают по принципу радиолокаторов, другими словами от устройства исходит сигнал, а ворачивается уже его отражение. Микроволновой сенсор работает на высокочастотных волнах, потому даже малозначительные отличия в возвращенных сигналах в состоянии вызывать цепную реакцию в виде включения света.

Плюсы этого сенсорного устройства:

в состоянии обнаруживать движение даже через стену, стекло;
работают при любом температурном режиме;
включают освещение даже при мельчайшем передвижении;
сразу обслуживают сходу несколько областей;
современные модели имеют интегрированный таймер.

К недочетам можно отнести высшую цена, так как установка такового оборудования обойдется еще дороже, ежели подобных устройств. Не считая этого, микроволновые датчики очень чувствительны, потому нередко срабатывают неверно, так как реагируют даже на движение, которое происходит вне деяния его зоны. А все это приводит к излишней растрате электроэнергии. Очередной значимый минус — это излучение, которое может нанести вред здоровью.

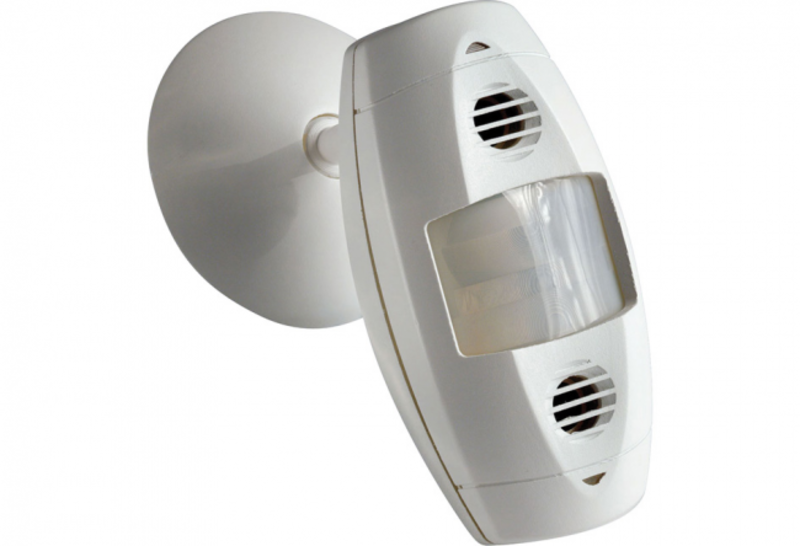

Комбинированный вариант

Встраиваемые датчики комбинированного типа применяются в доме либо квартире не так нередко. В главном сенсоры устанавливают для охраны производственных помещений либо для обеспечения освещения в огромных цехах.

В этих устройствах совмещено сходу несколько функций, что позволяет им стремительно найти перемещающийся объект и найти его происхождение. У схожих установок фактически отсутствуют недочеты, единственное, что можно отметить: очень высочайшая стоимость, которую многие потребители считают неоправданной.

Советы по подключению

Произвести установка и настройку можно только в этом случае, если имеется опыт работы с схожими устройствами. Главное, дабы в набор с сенсорным оборудованием заходил инструктивный материал по установке.

Для вас это будет любопытно Особенности, предназначение, устройство и механизм работы диодика

Нужно заблаговременно обусловиться с месторасположением, идеальнее всего подобрать зону, где отсутствуют посторонние предметы, на которые он может срабатывать. Также не стоит очень нередко перемещать устройство, так как от этого сбиваются опции.

Советы по монтажу датчиков движения:

в помещение, где устанавливается сенсор, нужна расположить обыденный выключатель, притом они должны размещаться строго параллельно друг дружке, дабы в случае неожиданных обстоятельствах можно было выключить свет без помощи других;
дабы обезопасить устройство от случайных повреждений, его советуют устанавливать в нишах либо смонтировать для него особое углубление в стенке;
очень принципиально подобрать место, где на него не будут падать солнечные лучи, так как они нарушают обычное функционирование устройства и вызывают неверные срабатывания.

Фактически это главные советы по установке. Если строго соблюдать эти советы, устройство будет работать исправно, отменно и долгое время.

Настройка и регулировка

Дабы проверить, верно ли произведено подключение, пригодится временная схема. Если устройство не срабатывает, то в процессе были допущены какие-то ошибки.

Более сложное оборудование проверяется по следующей схеме:

сначала собирается временная схема подключения;
потом нужно вывести регулятор на наибольший показатель мощности;
настроить таймер на несколько секунд.

В случае если светодиодный индикатор срабатывает на движение, означает, все собрано верно. Необходимо отметить, что нередко заместо индикатора устанавливают особое реле. Выяснить о его рабочем состоянии можно по соответствующим щелчкам, которые он начинает создавать, если обнаруживает движение.

После того как устройство установлен, перебегают к его регулировке. Что касается таймера срабатывания, то можно выставить хоть какое комфортное время, от нескольких секунд до получаса. А вот отрегулировать чувствительность довольно трудно. Если в доме имеются домашние животные, нужно исключить срабатывание на их возникновение, по другому свет будет врубаться повсевременно.

Установка домашних сенсорных датчиков помогает сберегать на освещение. Приборы автоматом обеспечивают свет при входе в комнату и также отключают его при выходе.

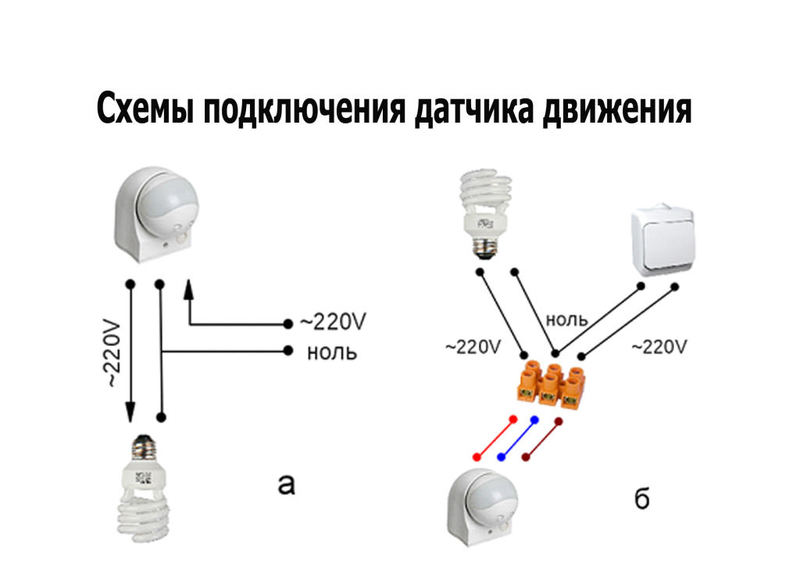

Датчик движения: схема монтажа

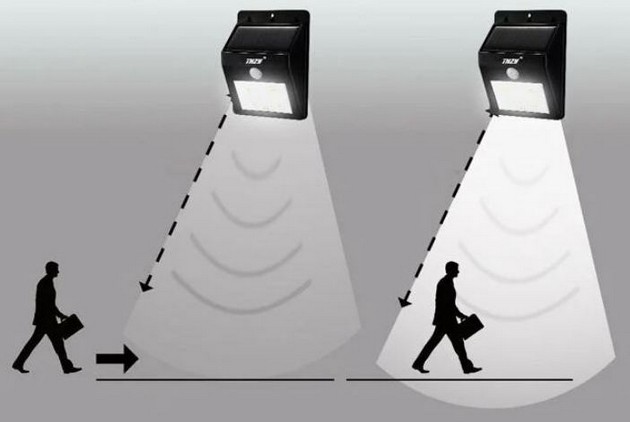

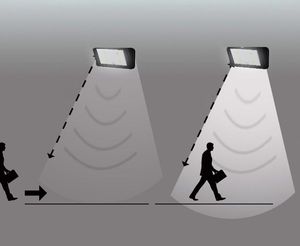

Совместная работа датчика движения и осветительного прибора увеличивает уровень комфорта в доме, квартире и даже кабинете. Освещение врубается без помощи других в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматом угасает, а это дополнительная экономия электроэнергии. Дабы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, главные правила подключения и механизм работы, которые сумеют разобрать даже начинающие электрики.

Главные функции и механизм работы

Датчик движения предназначен для детектирования перемещающегося объекта и подачи соответственного сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если увидено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и осветительный прибор зажигается.

По этому принципу детектор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в спектре 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном диапазоне. При всем этом нередко у датчиков есть регулируемая задержка на включение при обнаружении движения

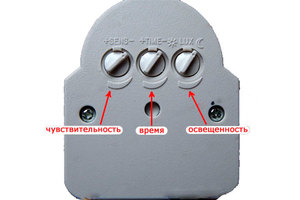

Режим выдержки выставляется при помощи поворота регулятора. При всем этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При всем этом брать готовое изделие в виде осветительного прибора с датчиком не надо. Довольно приобрести подходящий на эту роль детектор и включить его в схему электрической цепи.

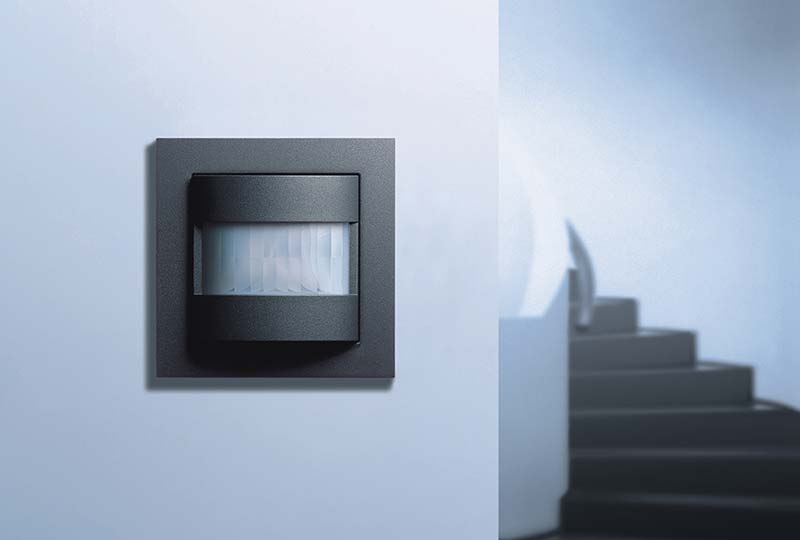

Двухпроводное подключение датчика движения

Независимо от конструкции, датчики движения по методу подключения делятся на двухпроводные и трехпроводные.

Читайте по теме: Помещения с завышенной угрозой и особо небезопасные

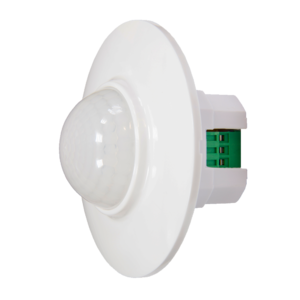

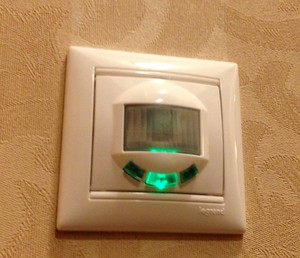

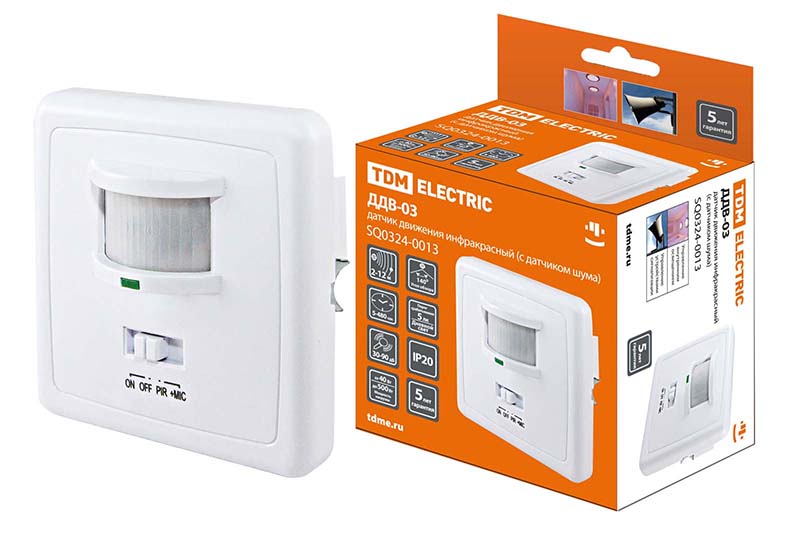

По конструкции двухпроводные обычно располагают в подрозетники. Главные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно размещен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стенке/потолке).
Датчик движения.
Осветительный прибор.

Подсоединение детектора такое точно, как и одноклавишного выключателя для искусственного освещения. Другими словами фазу, по которой будет пускаться ток, нужно подвести к датчику, а через него пустить далее на осветительный прибор. При всем этом рекомендуется выполнить установка на отдельном контуре, а устанавливать на общем освещении.

Установка

Процесс установки происходит так:

Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм 2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный либо земля (PE).
Двужильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив за ранее с датчиком с другой стороны через клемниками.
Рекомендуется располагать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
Такие детекторы не следует путать с стенными, что располагают при входе, в коридорах либо же в подъездах высотного строения. Те что применяются для освещения обычно устанавливают под потолок около дверей.
Уровень обзора не должен перекрываться перемещающимися объектами (открытые двери либо занавески).

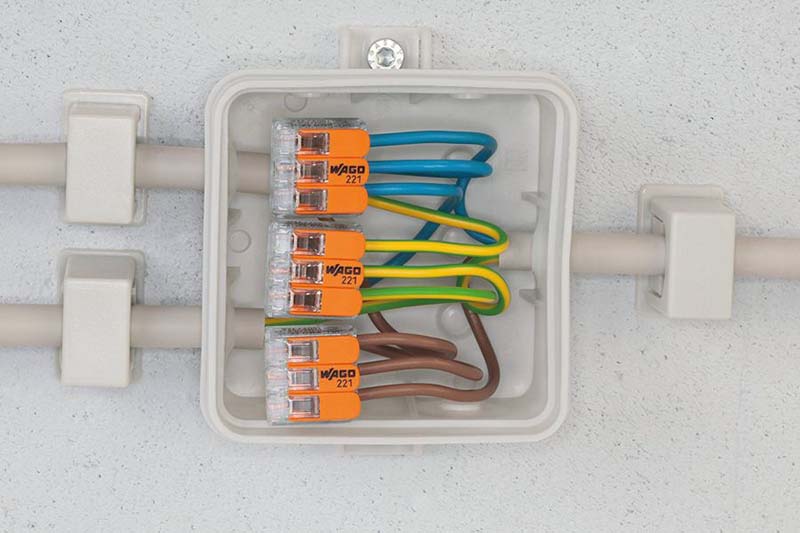

Кабель от осветительного прибора тоже заведите в распределительный короб. Соединяйте сначала ноли питания + осветительный прибор. Потом заземление первого и второго кабеля совместно.
Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) осветительного прибора. Для высококачественного и эстетичного подключения рекомендуется применять клеммы Wago.

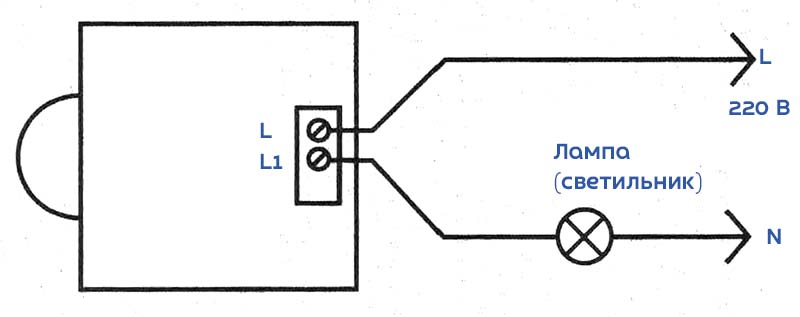

Подключение детектора в подрозетнике проиходит по схеме: 1-ая жила (что идет с автомата) подключается в гнездо с обозначением (L).
2-ая жила заводится в гнездо с маркировкой «нагрузка».

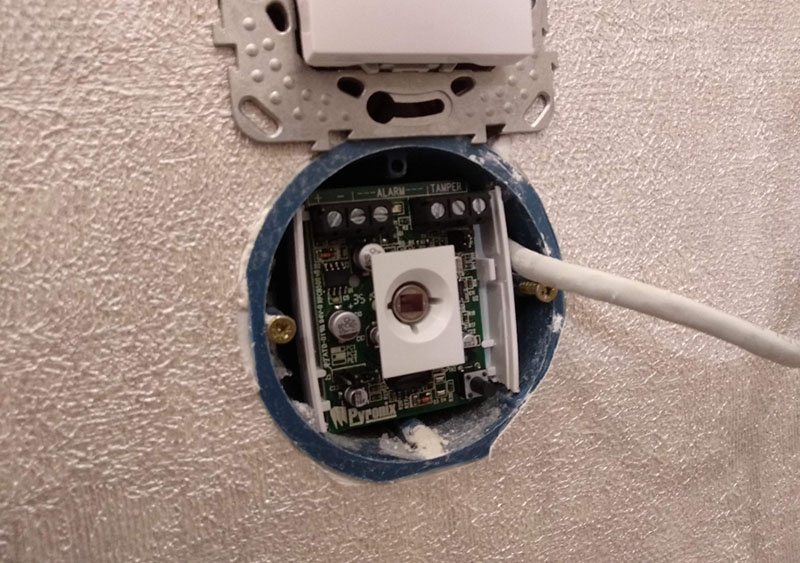

Присоединенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Достоинства

Посреди положительных моментов данной схемы можно выделить:

Ординарную установку и пошаговую настройку;
Универсальность;
Автоматическое включение света без монтажа дополнительных включателей;
Взаимозаменяемость с одноклавишным выключателем.

Недочеты

Значимый минус двухпроводного датчика – нехорошее взаимодействие со светодиодными и энергосберегающими лампами. Последние могут довольно сильно мелькать, что не считая дискомфорта наращивает возможность резвого перегорания.

Главные механизмы работы датчиков движения

При упоминании устройства под заглавием «датчик движения», прежде всего появляются ассоциации с охраной банков, музеев и скрытых объектов. Воображение отрисовывают картину пересекающихся лазерных лучей, через которые виртуозно пробирается шпион либо похититель.

Частично, это правильно, так как некоторые виды датчиков обнаружения движения применяются в охранных комплексах. Но по мере удешевления технологии, эти устройства стали доступными для широких масс. Тем паче что механизм работы датчика движения никогда не являлся секретом, и от применения его в домашних критериях задерживала только высочайшая цена.

Зачем нужен датчик движения

В шпионских боевиках он показан, как суровый страж, включающий пулеметы при проникновении на принципиальный объект. Может быть, такая система и существует, инспектировать не будем. По сути, датчики движения регистрируют любые виды перемещения объектов, и докладывают информацию в некоторую электронную систему.

Что происходит далее

Зависимо от того, как устроен метод работы, после срабатывания детектора может произойти следующее:

включение (отключение) освещения;
пуск вентиляции;
начало (прекращение) работы некоего механизма;
включение отопительной системы;
срабатывание охранной волнения;
старт видеозаписи;
передача инфы на центральный пульт управления объектом или механизмом.

Перечень можно продолжить, но из него уже понятно предназначение устройства: любые его разновидности созданы для подключения некоего метода при возникновении в секторе обзора предмета либо живого организма.

Принцип деяния датчика движения

Кроме механических приспособлений, вроде натянутой проволоки либо веревки (такие типы датчиков движения существовали до изобретения электричества), детекторы представляют собой электронное устройство. Для того дабы найти перемещение объекта, нужно работа по принципу радара. Фактически, радары и эхолокаторы — это разновидности вышеупомянутых датчиков, только покрупнее масштабом. Механизм работы бытового (штатского) датчика движения также основан на скрещении любого вида излучения. По механизму работы с сигналом, детекторы бывают 3-х видов:

Прерывающие (линейные): в базе излучатель линейного сигнала (обычно, лазерный луч), и приемник. Пока фотодатчик фиксирует излучение — устройство в состоянии покоя. При скрещении луча перемещающимся объектом — устройство подает сигнал.Преимущество таковой технологии в простоте реализации. Недочет — одиночный луч просто обойти. Не считая того, таковой детектор состоит из 2-ух частей, что не всегда комфортно.
Отражающие (объемные): в базе лежит механизм работы радара. Излучатель отправляет растерянный либо концентрированный сигнал (по выбору заказчика). Если на его пути нет препятствия, датчик в состоянии покоя. Хоть какой попавший в сектор деяния предмет, отразит часть излучения.Отраженные волны улавливаются приемником, установленным в том же корпусе, и детектор переводится в состояние волнения. Достоинства: широкий сектор обзора, комфортно монтировать (электроника в одном корпусе), возможность опции. Недочет: необходимо отсекать неверные срабатывания, по другому устройство будет работать невпопад.

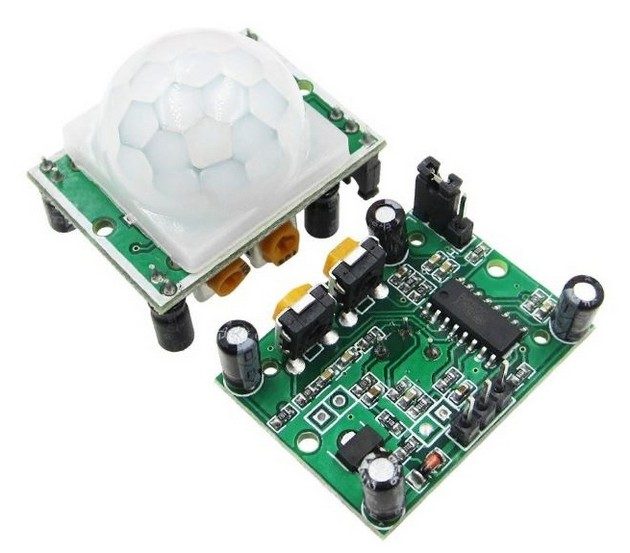

Пассивные: сами ничего не источают. Как работают такие датчики движения? Их чувствительные детекторы улавливают волны, испускаемые другими предметами. Преимущество — простота и дешевизна, отсутствие ненадобного волнового фона. Недочет: улавливают только одушевленные предметы (люди, животные). Большая часть детекторов этого типа настроены на термический фон живых созданий.

Какой устройство избрать? Находится в зависимости от задач. Для защиты либо фиксации возникновения объекта в коридоре либо некоем портале (дверь, просвет, окно), подойдет прерывающий набор детекторов. Если нужно зафиксировать перемещение в замкнутом пространстве либо на местности — лучше избрать отражающий либо большой датчик.

Конкретно по этому принципу работают пользующиеся популярностью датчики движения для включения (выключения) света. Только при попадании объекта в сектор деяния, не срабатывает сигнал волнения, а врубается освещение.

Информация: Экономистами подсчитано, сколько электроэнергии сохраняет внедрение датчиков движения для автоматического включения света. Средства, затраченные на приобретение этого оборудования, окупаются в течение 1–2 лет.

Правда, есть несколько оговорок:

внедрение детектора для освещения уместно лишь на территориях (в помещениях), где изредка находятся люди;
при неоднократном подключении (выключении), люминесцентные и спиральные лампы стремительно выходят из строя: лучше применять LED либо галогеновые осветительные приборы.

Устройство и технологии датчика движения

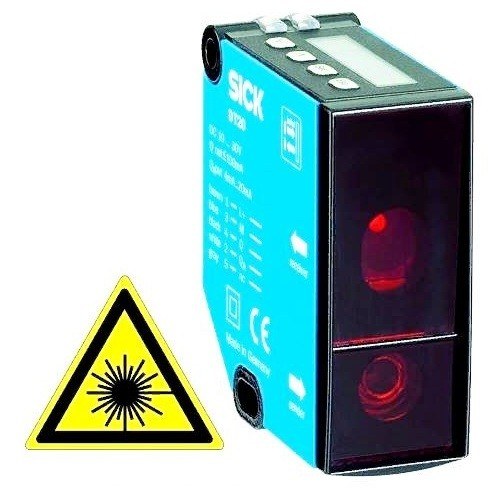

Начнем с прерывающих. Как мы уже знаем, устройство состоит из излучателя и приемника. Простая реализация — фото пара с линзой, формирующей направленный луч. Но подобные устройств не используются уже несколько 10-ов лет. Какой датчик можно считать современным? Тот, который употребляет когерентный либо поляризованный луч. Другими словами, лазер.

Для справки: Лазерный луч может быть видимым либо незаметным. Это расширяет способности устройства при использовании в охранных системах.

Вариантов выполнения два: в одном корпусе либо с разбитым приемником и передатчиком. В первом случае нужно электрическое объединение 2-ух узлов в единую электрическую систему. 2-ой вариант употребляет отражающую поверхность, и луч ворачивается в приемный детектор, расположенный вблизи с излучателем.

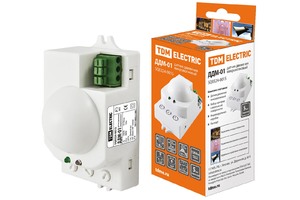

Как работает микроволновый датчик движения? Он испускает СВЧ волны, которые сформировывают вокруг него некий фон из волн высочайшей частоты. Они отражаются от предметов, и «мозг» датчика запоминает объемную картину в виде уровня излучения в различных плоскостях. При возникновении снутри этого фона стороннего предмета, уровень отраженного излучения изменяется. Это фиксируется приемником, и врубается сигнал оповещения. После исчезновения объекта, датчик ворачивается в состояние покоя.
Очередной схожий вариант — электромагнитный детектор. Регистрирует изменение магнитного поля при попадании в сектор больших предметов. Чувствительность ниже, высочайшая зависимость от помех.
Ультразвук. Практическое его использование мы знаем по устройству УЗИ, который применяется в медицине. Бывают и другие варианты применения: датчики движения. Генератор ультразвука повсевременно испускает УЗ волны в данном секторе. Проверить (засечь) работу устройства трудно, потому эти виды детекторов популярны в охранных системах. При появлении препятствия, звуковые волны ворачиваются и регистрируются приемником. Происходит срабатывание датчика.

Невзирая на высочайшее качество и скрытность, эти виды детекторов используются и в системах автоматического включения освещения.

Информация: Единственное ограничение — не нужно использование на объектах с домашними питомцами. Некоторые особи плохо реагируют на ультразвук.

Такие датчики отлично работают в помещении и на улице. Смотрятся они по-разному, но непременно с цилиндрическим окошком в корпусе.

реле времени задерживает момент включения от случайных краткосрочных срабатываний;
сумеречный выключатель отключает устройство в светлое время суток;
блок ступеней переключения настраивается под определенный размер «объекта», дабы кошки и птицы не включали свет.

Можно ли сделать таковой устройство самому, и как его отключить

Хоть какой домашний умелец задается вопросом: как выполнить датчик движения своими руками? Саму электросхему управления собрать нетрудно. Неувязка в источнике и приемнике излучения. Проще применять готовый излучатель волн, просто интегрируя его в свой проект. Более успешными являются датчики для систем на базе Arduino.

Еще одна пользующаяся популярностью самоделка — лазерная указка с фотоприемником, расположенным на полосы скрещения. Но это менее чем развлечение: для суровых задач таковой устройство не подходит.

Еще одна идея, которая идёт в некоторые неспокойные головы: как отключить датчик движения.

Принципиальное предупреждение: Информация не создана для преступного использования!

Если отключение связано с режимом применения — нет заморочек. Просто отсоедините детектор от блока питания, и он закончит включать свет. К примеру, когда объект закрыт. В других случаях поступайте так (не для злого умысла):

инфракрасные детекторы заклеиваются железным скотчем;
микроволновый устройство перестает принимать сигналы, если покрыть окошко прозрачным лаком из аэрозольного баллончика;
УЗ датчик экранируется только металлом либо металлизированным скотчем в 2–3 слоя.

В любом случае, информация о том, что на объекте не работает датчик движения, будет зарегистрирована обладателем. Не считая того, до того как для вас получится отключить детектор, ваше возникновение будет зафиксировано.

Какой датчик избрать

О производителе мы не говорим, это личное предпочтение каждого. Исходя из инфы в данной статье, вы сможете избрать тип детектора по виду излучения, подходящий для ваших целей.

Совет: Не пытайтесь получить высочайшие характеристики свойства от устройства в нижнем ценовом секторе.

Равно как и нет смысла находить универсальный датчик: тип определяется критериями использования.
