Датчик движения для прожектора уличный

Внедрение датчика движения вместе с прожектором уличного освещения в почти всех случаях позволяет получить значительную экономию электроэнергии. Детектор определяет наличие людей либо автомобилей там, где их пребывание не повсевременно – в подъезде дома, в проезде между гаражами, в складских помещениях. Команда на включение освещения подается только тогда, когда это нужно. Если проектом схожий сенсор не предусмотрен, подсоединить датчик движения к внешнему либо внутреннему светодиодному прожектору можно без помощи других.

Варианты прожекторов с датчиком движения

На текущий момент наблюдается активное вытеснение светодиодными прожекторами осветительных устройств, построенных на другой элементной базе – лампах накаливания, галогенках и т.п. В пределах рассматриваемой темы принципной различия между ними нет – подключение датчика движения к хоть какому прожектору идиентично. Но маленькое энергопотребление LED-устройств в почти всех случаях позволяет при подключении датчиков обойтись своей контактной группой и не усиливать нагрузочную способность промежными реле.

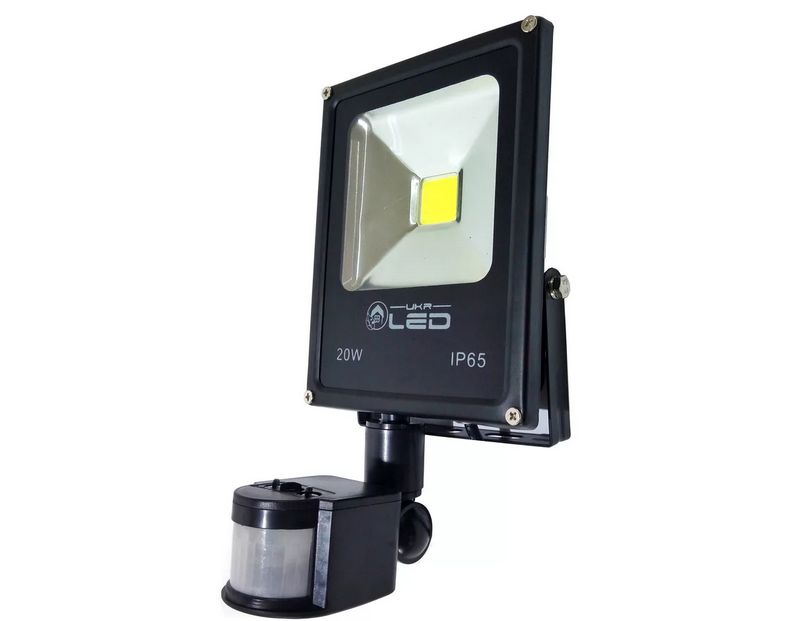

Прожектор с одним массивным светодиодом.

Целенаправлено выбирать детекторы движения, объединенные с фотореле. Оно отключит прожектор в светлое время суток и дополнительно сбережет электроэнергию без ручного контроля. На схему подключения это не воздействует. Также комфортно использовать сенсоры с регулируемой задержкой на отключение, дабы покидать контролируемую местность при включенном освещении.

Правила выбора прожектора

Как подключить детектор к прожектору

Выходная контактная группа сенсора служит выключателем питания прожектора. Но присоединить датчик 2-мя проводами не получится – большинству детекторов необходимо питание 220 вольт (кроме устройств с батарейным питанием). Потому придется тянуть к сенсору движения три токопроводящих жилы:

фазу;
ноль;
линию питания от датчика к прожектору.

Земля для большинства детекторов не нужна. Потому можно пользоваться трехжильным кабелем. Лучше отыскать кабель с различными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, применяемой для линий PE. На работоспособность системы это не воздействует, но в дальнейшем может ввести в заблуждение профессионалов при ремонтных работах.

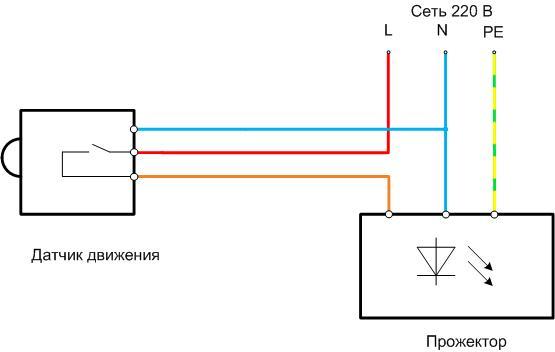

Стандартная схема подключения сенсора движения к прожектору.

Итоговая схема смотрится так. Сечение кабеля выбирается из критерий:

кабель должен быть рассчитан на полную мощность употребления прожектора;
падение напряжения на двойной длине полосы не должно превосходить 5% (а лучше – еще меньше), в неприятном случае световой поток прожектора приметно снизится;
из суждений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с разным сечением указана в таблице. Алюминий для обустройства систем освещения использовать не нужно.

Таблица подбора кабеля зависимо от мощности осветительного прибора.

Сечение проводника, кв.мм	Большая мощность при напряжении 220 В, Вт
Сечение проводника, кв.мм	При открытой прокладке	При прокладке в трубах
0,5	2400	—
0,75	3300	—
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией осветительного прибора мощностью 4600 Вт. При применении LED-прожекторов этого довольно для сотворения светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Потому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении осветительных приборов. И только в случае очень длинноватых линий и очень массивных потребителей может быть придется прирастить сечение до 4 кв.мм. Проверить линию на утраты напряжения удобнее всего при помощи онлайн-калькуляторов. Потребуются начальные данные:

полная длина полосы (от точки питания до детектора и от детектора до прожектора);
сечение и материал проводников;
ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого пригодится трехпозиционный переключатель.

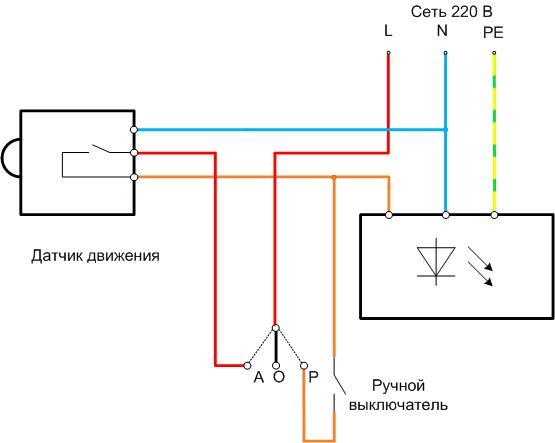

Схема с выбором автоматического либо ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением при помощи дополнительного переключателя. Не излишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если таковой режим не нужен, возможно обойтись переключателем с 2-мя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система детектора движения не позволяет коммутировать полную нагрузку прожектора, будет нужно включить ее через реле-повторитель, в качестве которого можно применять пускатель.

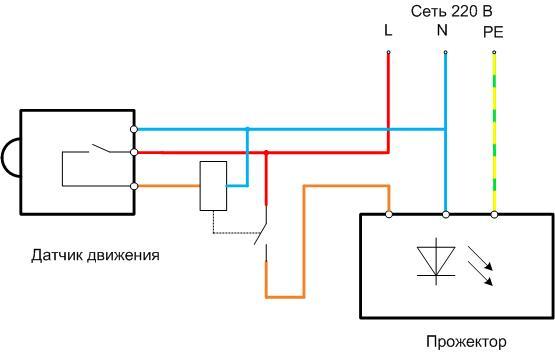

Схема с промежным реле.

Пускатель также можно расположить в щитке. Схему с промежным реле и трехпозиционным переключателем можно соединить.

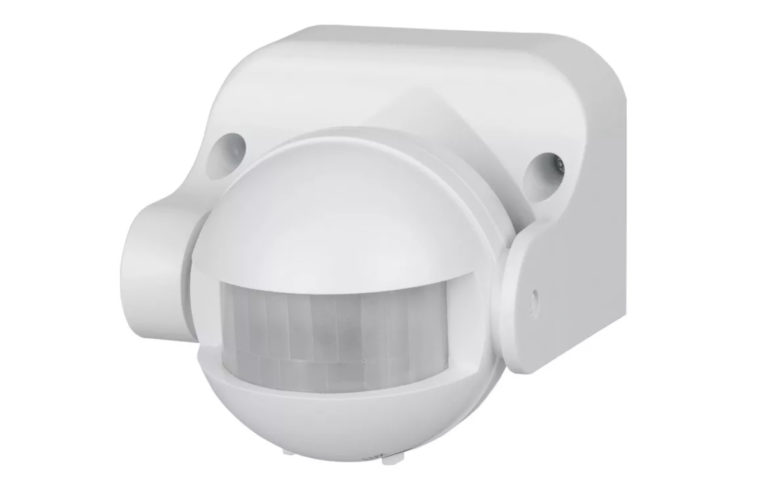

Устройство и механизм работы датчиков движения

Подключение нескольких датчиков к одному прожектору

Бывают ситуации, когда нужна держать под контролем несколько зон для управления одним прожектором. К примеру, два заезда в гаражный комплекс, либо авто заезд и вход для пешеходов. Может получиться так, что одним детектором все зоны не перекрыть. В данном случае нужно устанавливать несколько датчиков так, дабы каждый контролировал свою местность. При подключении таких детекторов вероятны два варианта:

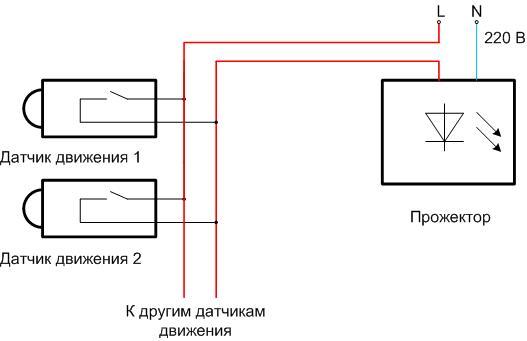

Подключение 2-ух либо более датчиков конкретно к прожектору (проводник N к детекторам для упрощения не показан).

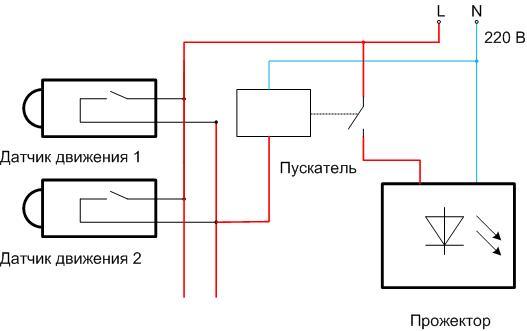

Подключение 2-ух либо более датчиков к прожектору через реле-повторитель (проводник N к детекторам для упрощения не показан).

Принципиально! Нехороший мыслью является параллельное подключение без промежуточного пускателя 2-ух датчиков движения, контролирующих одну зону, в целях «увеличения нагрузочной способности» контактных групп. Никакой настройкой не получится достигнуть безупречной одновременности срабатывания детекторов. Это приведет к тому, что один из сенсоров будет врубаться ранее. В конечном итоге выйдут из строя обе контактные группы.

Настройка работы сенсора и устранение неверных срабатываний

Настраивается детектор движения согласно аннотации изготовителя. С ней нужно ознакомиться до начала эксплуатации системы.

Почти всегда придется настроить чувствительность устройства – дабы он не реагировал на маленьких животных, пролетающих птиц, маленькие предметы, переносимые ветром и т.д. Настройка чувствительности делается для датчика любого типа.
Некоторые детекторы имеют настройку задержки отключения. Эта функция комфортна, дабы человек либо автомобиль мог гарантированно покинуть зону контроля датчика без выключения освещения. Регулируется исходя из местных критерий в границах от нескольких секунд до нескольких минут. Целенаправлено вначале установить регулировку в малое значение, а позже наращивать исходя из опыта использования.
Если детектор движения совмещен с фотореле, то нужно настроить уровень срабатывания. Это делается вечерком в момент заслуги хотимого уровня освещенности. Вращением настроечного органа достигают включения освещения (может быть, при всем этом придется имитировать движение предметов для срабатывания сенсора). По мере надобности, в последующие вечера уровень срабатывания можно подстроить поточнее.

Читайте по теме: Своими руками в домашних критериях фото

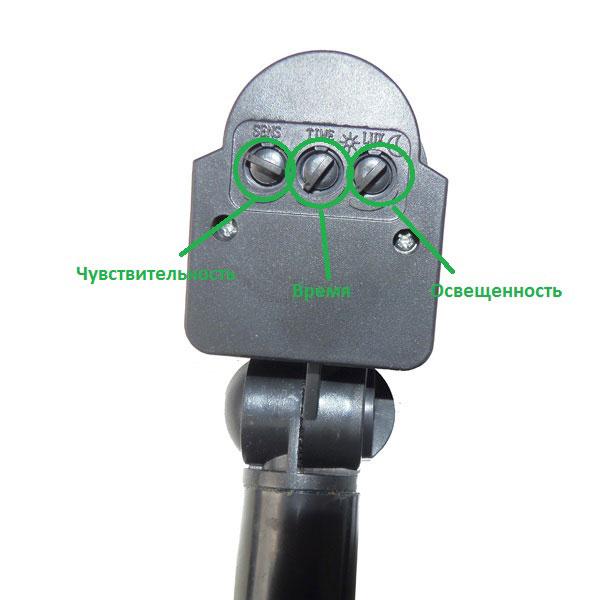

Настроечные органы детектора движения с фотореле.

Если настройка выполнена верно и кропотливо, то неверные срабатывания должны быть сведены к минимуму. Если стопроцентно избежать несанкционированных включений света не удалось, можно испытать подобрать размещение и направление сектора обзора детектора так, дабы:

на него не попадали посторонние источники света (фары проезжающих мимо машин и т.д.);
в его поле зрения не находились повторяющиеся источники тепла (дымовые трубы, трубопроводы отопления и т.п.);
у маленьких животных не было способности подобраться близко к датчику.

Также нужно проанализировать местные условия, разобраться, что может быть источником помех и принять надлежащие меры. Заслугой будет долгая и бесперебойная работа автоматической осветительной системы.

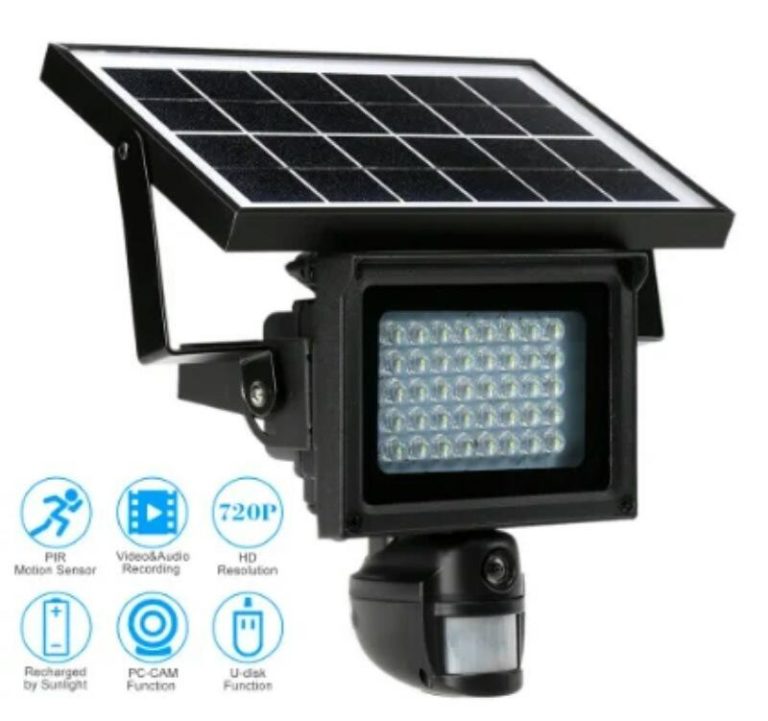

Прожекторы с датчиком движения

Прожекторы с датчиком движения — это комфортно и экономно. Такие осветительные приборы оборудованы детектором, реагирующим на движение большого объекта, и врубаются только тогда, когда кто-то находится вблизи. Благодаря этому они позволяют понизить потребление электроэнергии и уменьшить расходы на их сервис, не сберегая при всем этом на комфорте и безопасности.

Избранные характеристики (cбросить):

В наличии 200 шт.
Бренд: Lightstar
Цвет
свечения: белоснежный (теплый)

В наличии 200 шт.
Бренд: Lightstar
Цвет
свечения: белоснежный (дневной)

Цвет
свечения: белоснежный (холодный)

В наличии 100 шт.
Бренд: Elektrostandard
Страна: Германия
Цвет
свечения: белоснежный (холодный)

В наличии 102 шт.
Бренд: Elektrostandard
Страна: Германия
Цвет
свечения: белоснежный (холодный)

В наличии 100 шт.
Бренд: Elektrostandard
Страна: Германия
Цвет
свечения: белоснежный (холодный)

В наличии 50 шт.
Цвет
свечения: белоснежный (холодный)

Цвет
свечения: белоснежный (холодный)

В наличии 50 шт.
Цвет
свечения: белоснежный (холодный)

Цвет
свечения: белоснежный (холодный)

Цвет
свечения: белоснежный (теплый)

Цвет
свечения: белоснежный (холодный)

Зависимо от технических черт современные прожекторы датчиками движения оснащаются одним массивным светодиодом модулем, либо несколькими дискретными диодиками. Его мощность во 2-м случае будет зависеть от числа источников света. Также в конструкции предусмотрен преобразователь, меняющий напряжение сети на 12 либо 24 В. Стабилизатор в таких устройствах не допускает резких колебаний напряжения, что дополнительно наращивает срок службы устройства.

Датчик движения позволяет сберегать электроэнергию: прожектор включится, только когда в зону его деяния попадёт человек. Осветительный прибор не только лишь осветит путь, но и предупредит о том, что на участке появился гость.

Главные достоинства прожектора с датчиком движения

Высочайшая яркость. Такие осветительные приборы направленного деяния отлично освещают ландшафт.
Надёжность. Степень защиты прожектора IP65 позволяет ему удачно работать даже при попадании капель дождика: он не испортится от контакта с влагой.
Достаточно высочайшая стоимость светотехнического устройства компенсируется его долгой размеренной службой и сниженными затратами на электроэнергию.

Сфера применения

Мощность прожектора подбирается в согласовании с целями его установки. Более нередко осветительный прибор применяется для фасадного освещения. На промышленных территориях такие прожектора используются для освещения цехов и складов.

Маленькие прожекторные осветительные приборы можно применять для витрин и выставочных щитов. Так как светодиоды не много греются даже при долговременной работе, прожектор можно установить вблизи с объектами, чувствительными к увеличению температуры.

Прожекторы, оснащённые датчиком движения, комфортны там, где неизменное освещение не нужна. Их можно применять и как устройства, дополняющие системы видеонаблюдения. Закрепляют их на стенках либо раздельно стоящих столбах.

Устройство уличных осветительных приборов

Корпус делается из дюралевого сплава, имеющего маленький вес и высшую устойчивость к коррозии.

Плафоны обычно изготовлены из теплостойкого стекла, оно предутверждает оплавление. Покрытие корпуса теплостойкой краской ещё больше наращивает срок службы. Если применяется не один, а сходу два плафона, это наращивает угол охвата.

В датчик движения интегрированы фотоэлементы, реагирующие на движение. Радиус обнаружения объектов составляет 10 – 12 м. Прожекторы одномоментно врубается при срабатывании датчика, а потом автоматом меркнут после того как объект выходит из зоны их деяния.

Прожектор с датчиком движения сделает хоть какой объект либо местность неопасной при наименьшем расходе электроэнергии.
