Резисторы – это элементы для построения электрических схем, созданные для контроля и регулирования величины силы тока. Делят на неизменные, переменные, подстроечные. Для идентификации неизменных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для больших частей и цветовой код для деталей очень малеханьких размеров.
Онлайн-калькулятор дает возможность комфортно и стремительно выяснить номинал по цветам колец. Программка рассчитана на определение изделий с маркировкой, состоящей из 4 либо 5 колец.
Методы определения сопротивления резистора
При отсутствии буквенно-цифровой маркировки можно пользоваться одним из следующих методов:
- Самым обычным способом является определение номинала по документации. Более просто это выполнить, если деталь приобретается раздельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его свойства или конкретно вблизи с ним (правее либо ниже), или понизу в спецификации.
- Если резистор – отдельная деталь, то его сопротивление можно измерить омметром либо мультиметром.
- Произвести четкое определение детали, находящейся в составе устройства, можно только после ее выпаивания.
Как найти номинал резистора по цветовой маркировке при помощи онлайн-программы?
Детали малой мощности имеют очень мелкие размеры (длина – несколько мм, поперечник – около мм), потому наносить буквенно-цифровую маркировку трудно. Для таких изделий применяют цветные точки и полосы, характеризующие главные характеристики. Достоинства цветовой схемы:
- просто читается;
- просто наносится;
- позволяет передать нужную информацию.
Количество цветных полос находится в зависимости от точности, которую обеспечивает деталь:
- 3 полосы – точность 20%;
- 4 полосы – 5 и 10%;
- 5 и 6 полос – более четкие модели.
Механизм работы с онлайн-сервисом
- Маркировка читается слева вправо. Резистор следует расположить таким макаром, дабы кольца были смещены к его левому краю. Если размеры детали так малы, что двинуть маркировку к одному из выводов нереально, то первую полосу изготавливают вдвое обширнее, чем другие.
- Столбцы в таблице соответствуют определенной полосе.
- Строчки содержат цвета.
- Для определения сопротивления и величины отличия для каждой полосы в соответственной строке отмечают подходящий цвет.
Идентификация резистора по универсальной таблице
Зависимо от количества полос, цветной код с внедрением сводной таблицы расшифровывается следующим образом:
- Три полосы. 1-ые два кольца – это 1-ая и 2-ая числа номинального ряда. 3-я полоса – множитель (десятичный показатель).
- Почти всегда маркировка ввезенной продукции имеет 4 кольца, посреди которых два первых – числа номинального ряда, третье – множитель, 4-ое – допустимое отклонение.
- 5 полосок. В этом случае означающих цифр номинального ряда уже три, а не две, как в прошлых случаях. Другими словами 1-ые три кольца – числа номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
- 6 полосок. Расшифровка до 5-й полосы включительно подобна предшествующему варианту. 6-я полоса значит температурный коэффициент конфигурации.
Эти правила маркировки животрепещущи для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: 1-ая широкая полоса значит не сопротивление, а технологию производства, последнее цветное кольцо может охарактеризовывать особенные характеристики детали, к примеру устойчивость к огню.
Онлайн — калькулятор цветовой маркировки резисторов
Для резисторов с точностью 20 % применяют маркировку с 3-мя полосами, для резисторов с точностью 10 % и 5 % маркировку с 4-мя полосами, для более четких резисторов с пятью либо шестью полосами. 1-ые две полосы всегда означают 1-ые два знака номинала. Если полосок 3 либо 4, 3-я полоса значит десятичный множитель, другими словами степень 10-ки, которая множится на число, состоящее из 2-ух цифр, обозначенное первыми 2-мя полосами. Если полосок 4, последняя показывает точность резистора. Если полосок 5, 3-я значит 3-ий символ сопротивления, четвёртая — десятичный множитель, 5-ая — точность. Шестая полоса, если она есть, показывает температурный коэффициент сопротивления (ТКС). Если эта полоса в 1,5 раза обширнее других, то она показывает надёжность резистора (% отказов на 1000 часов работы)
Необходимо подчеркнуть, что время от времени встречаются резисторы с 5 полосами, но стандартной (5 либо 10 %) точностью. В данном случае 1-ые две полосы задают 1-ые знаки номинала, 3-я — множитель, четвёртая — точность, а 5-ая — температурный коэффициент.
Маркировка в виде 4 колец
Маркировка в виде 5 колец
Калькулятор номиналов SMD-резисторов
Кодирование 3-я цифрами
Кодирование 4-я цифрами
4,67 (3)
-
— Резисторы, в особенности малой мощности — очень маленькие детали, резистор мощностью 0,125Вт имеет длину несколько мм и поперечник порядка мм. Прочесть на таковой детали номинал с десятичной запятой нереально. Потому, при указании номинала заместо десятичной точки пишут буковку. — Номиналы промышленно выпускаемых электронных компонент (сопротивление резисторов, ёмкость конденсаторов, индуктивность маленьких катушек индуктивности) не являются случайными. Есть установленные эталоном особые ряды номиналов, представляющие из себя огромного количества значений от 1 до 10. — Использование автоматической регулировки тока покоя лампы по огибающей однополосного сигнала позволяет существенно понизить его и приблизить режим работы усилителя к безупречному. Вторым, более принципиальным, узлом в усилителе является стабилизатор напряжения экранной сетки, которому в любительском. — Используя микросхемы разработанные для бытовой РЭА можно сделать легкий приемник для наблюдений за работой радиолюбительских станций. В статье описан вариант на спектр 160 метров( 1,81…2,0 МГц) Он собран на 3-х интегральных микросхемах по супергетеродинный схеме и содержит минимум. — Сервисное подразделение спутникового оператора SES, SES Platform Services, готовит к запуску 1-ый в Европе настоящий бесплатный (FTA) канал в разрешении сверхвысокой четкости — Pearl.tv UHD. Старт вещанию канала должен быть дан на германской выставке пользовательской электроники IFA 2015.
Добавить комментарий Отменить ответ
Для отправки комментария для вас нужно авторизоваться.
Войти при помощи:
Случайные статьи
Источник питания на ИМС LM723
На рисунке показана схема обычного блока питания, основой источника питания служит микросхема LM723. Выходное напряжение источника питания может регулироваться от 3 до 30В, сама микросхема имеет выходной ток менее 150 мА, но с помощью транзисторов VT1 VT2 наибольший выходной ток можно прирастить до 2,5А. Кроме всего, источник питания имеет …Подробнее.
Сенсорный регулятор освещения
Микросхема К145АП2 имеет два входа управления — IN1 и IN2 (рис. 1). Их отличие заключается в том, что вход IN1 управляется напряжением высокого уровня, IN2 — низкого. После подачи напряжения питания 220 В загорается светодиод HL1, но лампа EL1 остается в выключенном состоянии. Если краткосрочно коснуться пальцем детектора Е1, то …Подробнее.
УСИЛИТЕЛЬ НЧ НА МИКРОСХЕМЕ И 2-ух ТРАНЗИСТОРАХ
На рис. а) изображена схема, а на рис. б) — чертеж печатной платы усилителя НЧ, по характеристикам близкого к предшествующему усилителю. Тут подготовительный усилитель сигнала собран на интегральной микросхеме А1. Не считая того, по сопоставлению с ранее описанными усилителями нагрузка подключена к выходу оконечной ступени через одиночный конденсатор С4, а конденсатор …Подробнее.
Регулируемый источник питания на 24В/2А
На рисунке представлен обычный регулируемый источник питания, он довольно надежный и выдает от 0,7 до 24В неизменное регулируемое напряжение при наивысшем токе до 2А. P1 — регулировка тока P2 — регулировка напряжения Т1 — можно избрать хоть какой трансформатор основываясь на нужном Для вас наивысшем напряжении и выходном токе, для этого сможете …Подробнее.
Усовершенствованный приемник прямого усиления на одной микросхеме
Приемник состоит из магнитной антенны, двухкаскадного усилителя радиочастоты на логических элементах D1.1 D1.2, диодного сенсора ЗЧ и усилителя ЗЧ на логических элементах D1.3-D1.6. В схеме применен сенсор с удвоением напряжения, это позволяет получить наилучшее угнетение несущей частоты и подать декретированный сигнал прямо на вход усилителя ЗЧ. R3 — регулятор громкости, …Подробнее.
Онлайн калькулятор цветовой маркировки резисторов: 3, 4, 5, 6 полос с номиналом
Одним из основных критериев при разработке радиоэлектронных компонент, является не только лишь их технические способности, но также и зрительные характеристики размеров, которые они будут занимать в определенном приборе. Понятно дело, чем меньше будет компонент, тем паче миниатюрнее в конечном итоге получится изделие и тем больше способностей в него можно занести.
Резисторы не остались в стороне в этой гонке по минимизации. До определенного момента, их площадь позволяла располагать маркировку прямо на корпусе элемента. В конечном итоге разработчик знал примерные технические характеристики, на которые рассчитан элемент и мог подобрать его в согласовании со спецификацией.
Но нынешние технологии позволяют делать составляющие наименьших размеров, ежели ранее. Это привело к тому, что нанести на корпус какую-либо информацию стало нереально, для нее просто не осталось места. В конечном итоге были разработаны особые правила цветовой маркировки резисторов, про которые мы сейчас и побеседуем. Выше имеется сам онлайн калькулятор для расчета 3, 4, 5 и 6 полос. Касательно его работы мы также поясним.
Как работать в калькуляторе цветовой маркировки
Инструмент выполнен более просто и позволяет выяснить величину значения сопротивления для любого числа колец на резисторе. При работе Вы сможете:
Таким макаром мы попытались выполнить очень рабочий инструмент, который бы мог адаптироваться к хоть каким требованиям расшифровки кольцевой маркировки.

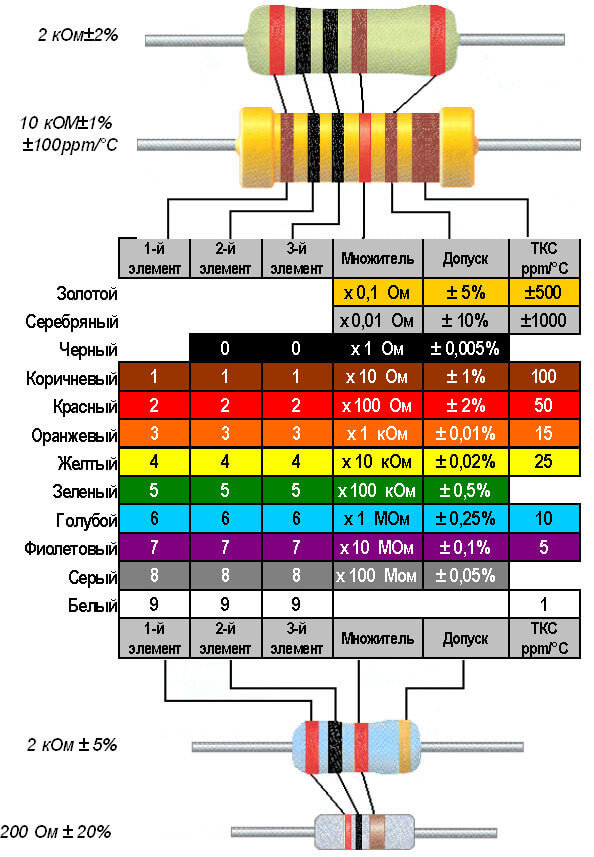

Расшифровка цветовой маркировки резисторов на калькуляторе и в таблице
Одним из преимуществ цветовой маркировки, является тот факт, что она позволяет идентифицировать резисторы всех размеров и номиналов. На самом деле собственной, схожая система представляет собой окрашивание того либо другого элемента нужным набором цветных колец, нанесенных с учетом определенных требований.
Правила достаточно ординарны и при неизменном воззвании к ним, систему можно уяснить не пользуясь таблицей либо даже калькулятором:
- Маркировка должна читаться слева вправо.

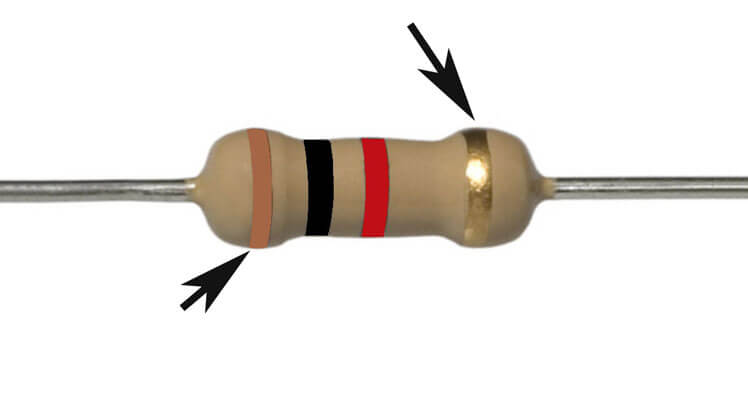

- Резистор нужно расположить так, дабы слева находилось кольцо, которое поближе всего к краю элемента. Направьте внимание на снимок экрана. Видно, что 1-ое кольцо находится за границей края и поближе всего к нему, означает читать маркер необходимо конкретно с него.
- Также следует знать, при наличии на элементе колец с золотым напылением, данный цвет всегда будет читаться последним. Он обозначает тот факт, что резистор делается с 1м классом точности – отклонение 5%. Такие варианты маркировки Для вас будут встречаться в 80% случаев.
При расшифровке можно применять табличные значения либо же особые калькуляторы. Общая модель получения данных элемента, смотрится следующим образом:
Мантисса (составляющая числа) * множитель +\- допуск
Разглядим функцию на живом примере. Возьмем представленный ранее резистор и расшифруем его с учетом таблицы вверху:
У нас выходит (по цвету полос): карий (1) черный (0) красный множитель (10^2 либо два нуля “00”). В конечном итоге разыскиваемое значение 1 0 00 Ом +/5%
Как считать для 5 полос

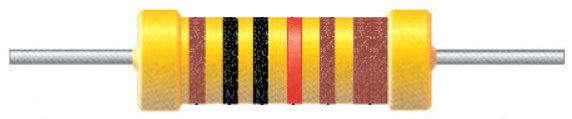

Если на резисторе находится 5 цветных полосок, то два последних кольца всегда должны браться как множитель и допуск. Другие являются мантиссами. К примеру если считать представленный пример 5 полосного варианта, то в конечном итоге мы получим следующие значение:

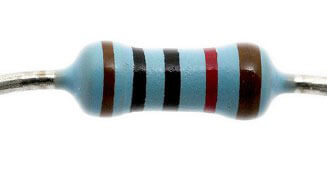

Карий (1) Черный (0) Черный (0) Красный (10^2 либо 00) последнее кольцо 1%. В конечном итоге имеем резистор – 10000 Ом +\- 1%
