Цвет провода заземления

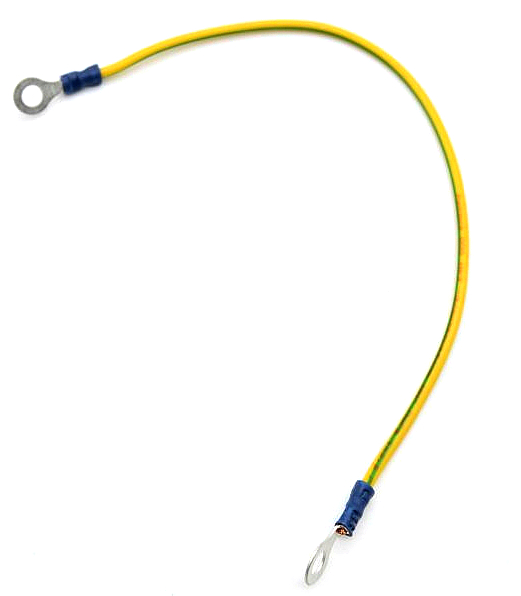

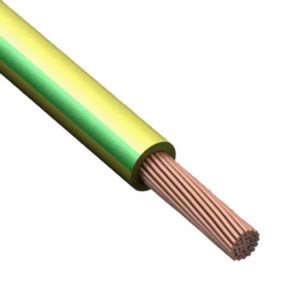

Земля в унифицированной системе окрашивается в желто-зеленый цвет. Имеется ввиду не колер, а желтоватая база с более узкой зеленоватой полосой на изоляции. Чередование полосок может быть как продольным, так и поперечным.

Не считая того, в некоторых вариантах электрики можно повстречать однотонную расцветку — один из обозначенных цветов. Это тоже будет земля, но почаще встречается конкретно двуцветный.

Для большей определенности провода в электрике дополнительно выделяются буквенной маркировкой.

Принципиально: на схемах электрики (либо на проф сленге) заземляющий провод нередко имеет название — нулевая защита. Нельзя путать его с рабочим нулем. Это конкретно заземление. Нулевой защитой он именуется, так как помогает предупредить поражение током 220 В.

Фаза и ноль — цвет проводов

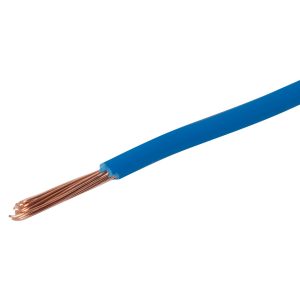

Нейтраль в электрике маркируется цветами синего. Время от времени можно повстречать комбинированную маркировку — сине-белую.

А вот что касается фазы, тут все не так и просто. Обычно, в бытовых сетях 220 В фаза маркируется карим цветом (правило действует для трехфазной системы). Но правило о маркировке не серьезное — встречаются другие варианты. Главное условия — яркость и отличие от эталона, предусмотренного для заземления, нуля.

При определении функционала проводников в схеме электрики, рекомендуется поначалу отыскать нейтраль и заземление. Оставшийся проводник и будет фазой. Проверить наличие напряжения можно при помощи индикаторной отвертки, тестера.

Очередной вариант опознать фазу — в щитке она всегда идёт в плавкий предохранитель либо “автомат”.

Всегда ли идиентично обозначение цветов для сети 220 в?

Маркировка цветом в сетях 220 В стандартизирована и применяется как в нашей стране, так и в бывших союзных республиках, Евросоюзе.

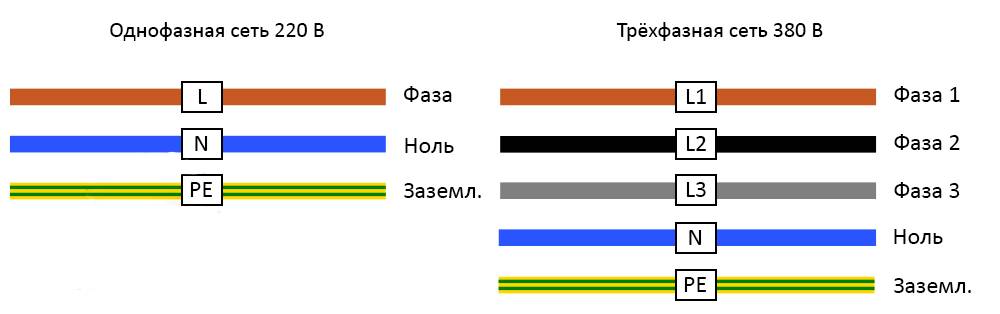

Раскраска в сети 220В и 380В

Разницу в маркировке можно увидеть, если столкнуться с однофазовой либо трехфазной системой электрики. Для первой применяются уже описанные варианты цветов. А вот для 3-фазной системы обозначения цветом несколько другие:

• 1-ая — карий (темно-красный);
• 2-ая — черный;
• 3-я — белоснежный (сероватый).

Другие проводники имеют обычную маркировку цветом.

Раскраска в сетях неизменного тока

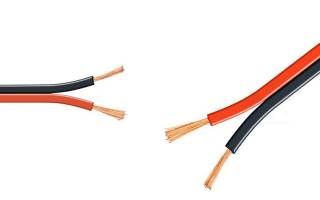

Тут вводится дополнительное обозначение зависимо от того, к какому полюсу делается присоединение проводника — к плюсу, отрицательному. В первом случае это красный, а к минусу укрепляют черный либо темно-синий.

Для цепей с напряжением в несколько номиналов нет одного эталона. Найти плюс, минус и предназначение проводника поможет расшифровка производителя.

К сведению: схожая расшифровка может наноситься в виде стикера на одну из поверхностей устройства. К примеру, проводка в автомобиле.

Как отыскать фазу?

Время от времени очень принципиально отыскать конкретно фазу в электрике. К примеру, для подключения розетки это не настолько принципиально, а вот для выключателя — первостатейно. Стоит осознавать, что в данном случае ноль идет на лампочку, а фаза размыкается. Это необходимо, дабы в период ремонтных работ либо при обыкновенной смене лампы человека не стукнуло током.

Отыскать фазу (к примеру, если в двухжильной системе электрики оба провода имеют однообразный цвет маркировки) просто — поможет отвертка с интегрированным индикатором.

Но принципиально знать, как выполнить это верно:

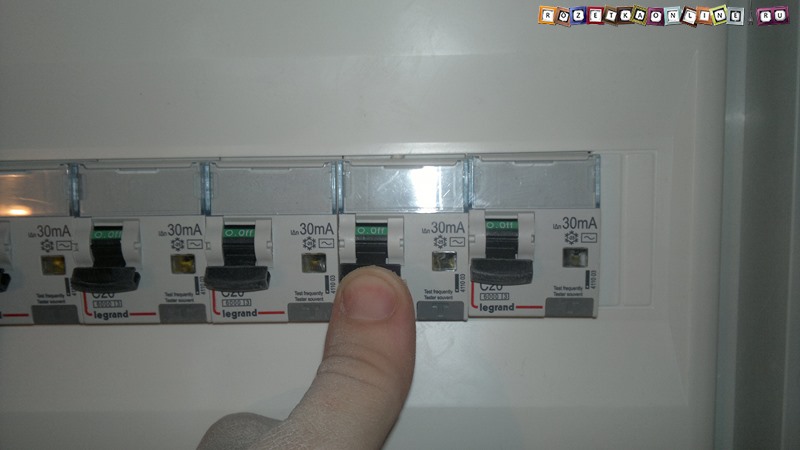

• отключить электроэнергию;
• зачистить изоляцию (около 1 см);
• размести жилы в различные стороны для предотвращения замыкания;
• включить электроэнергию и прикоснуться кончиком отвертки к обнаженной жиле.

Как раз когда кончик отвертки прикоснется к жиле, нужно положить большой палец руки к контактной площадке на другом кончике инструмента. Если индикатор зажгется, вы отыскали фазу.

Для чего нужна цветовая маркировка проводов и кабелей

Как ранее говорилось, окрашивание изоляции проводов в электрике в различные цвета нужно для резвого определения предназначения проводника в бытовой сети 220 В. При контакте с результатом чужой работы рекомендуется не полагаться лишь на цвет. Никто не застрахован от неверного применения либо подключения. Вот поэтому проф электрики при появлении таковой ситуации проводят дополнительные манипуляции для проверки маркировки и расключения.

Как проверить корректность маркировки и расключения

Для того дабы проверить соответствие проводов в сети 220 В их маркировке, пригодится отвертка-индикатор либо мультиметр. 1-ый вариант стоит дешево и есть у каждого электрика. Ну и приобрести ее для домашнего применения не составит труда — отвертка с индикатором есть в любом хозяйственном, электро либо автомагазине. При прикосновении к фазе в сети 220 В на корпусе отвертки зажигается светодиод. Если пред нами двужильная система, все очень просто — 2-ой провод “ноль”.

Дабы найти расключение проводов в трехфазной системе, лучше приготовить мультиметр (тестер). При помощи такового устройства можно узнать какой провод является фазным в электрике, а какой нулевой. Как найти:

• включить устройство и избрать режим, где напряжение 220 В;
• в две руки взять щупы устройства, держа их за пластмассовые ручки. Дотрагиваться к проверяемым проводам необходимо железным наконечником. Какой-то из них присоединить к фазе, 2-ой — к другому проводнику;
• пристально поглядеть на экран тестера. Если показание 220 (может быть и незначительно больше) — это ноль. Если наименее 220, проверку нужно продолжить. Один наконечник бросить на фазе, 2-ой присоединить к оставшемуся проводу (предположительно земле). Если новое показание будет наименее предшествующего (220), это и есть земля. Если выше, то найден ноль.

Памятка: при прозванивании пары “фаза-ноль” показания устройства всегда больше, чем в паре “фаза-земля”.

Если выявлены ошибки в маркировке проводов цветом, стоит поменять их на те, которые просит эталон.

Обозначение проводов по цвету и буковкам

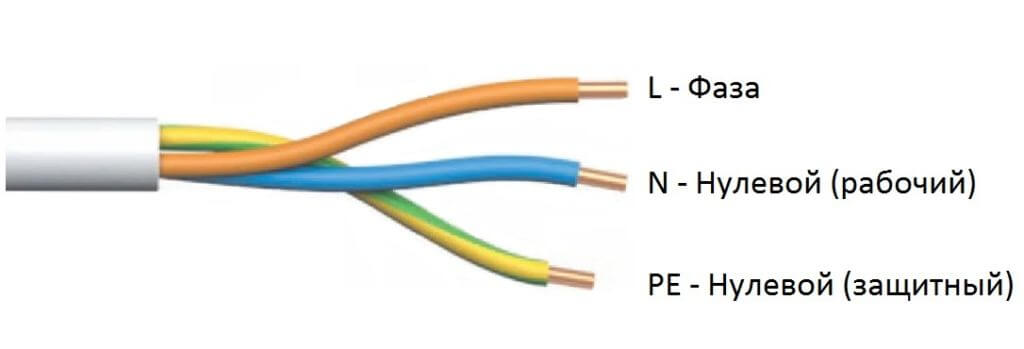

Систематизируем информацию по стандартной маркировке (цвет и буковка) проводов в электрике для бытовых сетей 220 В:

• фаза — L, броский цвет, отличающийся от обычных ноля либо земли;
• ноль — N, цвета синего, сочетание с белоснежным;
• нулевой защитный — PE, сочетание желтоватого и зеленоватого, однотонный;
• земля+ноль — в электрике можно повстречать и комбинированный вариант — PEN. Выделение цветом тоже комбинированное — добавлены синие отметины.

Для справки: в трехфазной сети можно повстречать буквенное обозначение для каждой — А, В, С. Встречается и комбинированная маркировка фазы типа — LA, LB, LC.

Как верно подключить фазу, ноль и землю на кабеле?

Важное правило подключения фазы, земли и ноль — нельзя путать цвет проводников. Их нужно подключать в серьезном согласовании с маркировкой цветом. Ошибки в соединении проводников могут привести к недлинному замыканию, травмам, поломке устройств и устройств, пожарам в помещении.

Для соединения фазы, земли и нуля можно применять хоть какой из распространенных методов.

Маркировка цветом — удачный метод для определения многофункционального предназначения проводов в электрике. Таковой унифицированный подход помогает сберечь время, не допускать ошибок при устройстве электрики. Найти функционал проводника можно и без маркера-цвета изоляции. В этом поможет отвертка с интегрированным индикатором (для фазы). А вот, дабы отыскать землю и ноль пригодится тестер либо мультиметр.

Как найти фазу, ноль и заземление самому, средствами находящимися под рукой?

Хоть какой человек, занимаясь электромонтажными работами у себя дома либо просто решивший установить люстру, бра либо подключить розетку, непременно столкнется с вопросом – как найти фазу, ноль и заземление у проводов , в месте монтажа?

В наших статьях и инструкциях, мы нередко выкладываем схемы подключения, правила монтажа и подсоединения электрического оборудования к сети, также почти все другое, где для правильного выполнения всех операций следует знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытнейшего электрика найти где фаза и ноль либо отыскать землю, обычно не составляет труда, а ах так быть остальным?

Давайте попробуем разобраться, как в домашних критериях, не владея сложными спец измерительными инструментами и электронными устройствами, самому найти где фаза, где ноль, а где земля в проводке .

Из всех узнаваемых способов, более обычного определения фазы и ноля, мы отобрали самые, по нашему воззрению, доступные в реализации и в то же время неопасные. По этой причине, в статье вы не увидите советов — как отыскать фазу при помощи картошки либо же призывов к краткосрочному касанию проводов разными частями тела.

По сути, вариантов определения фазы, нуля либо заземления, к примеру, в розетке, без использования спец оборудования не так и много, и иногда, зависимо от ваших целей и задач, бывает довольно только знать эталон цветовой маркировки электрических проводов принятый у нас, чтобы их различить.

Маркировка проводов по цвету

Вправду, самый обычный метод найти фазу, ноль и землю у электрического провода, это поглядеть цветовую маркировку и сопоставить с принятым эталоном. Любая жила в современных проводах, используемых в проводке, также электрическом оборудовании имеет персональную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль либо заземление), просто можно делать предстоящий установка.

Достаточно нередко, этого полностью довольно, в особенности в случаях, когда установка делается в новостройках либо местах с достаточно новейшей проводкой, изготовленной проф, компетентными электромонтажниками по всем современным правилам и эталонам.

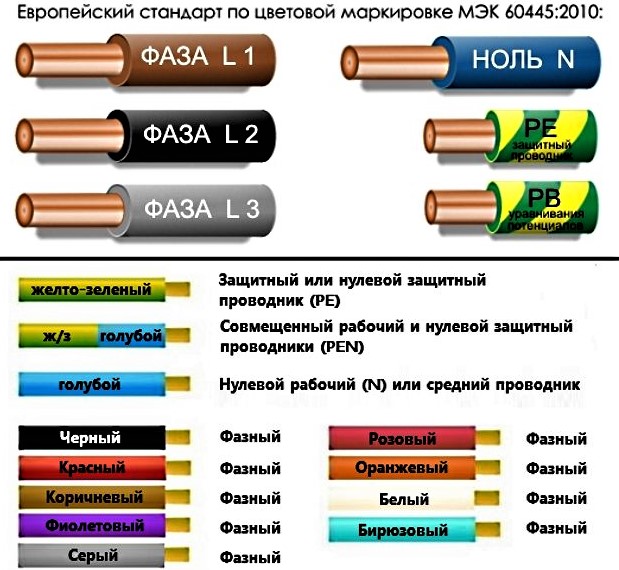

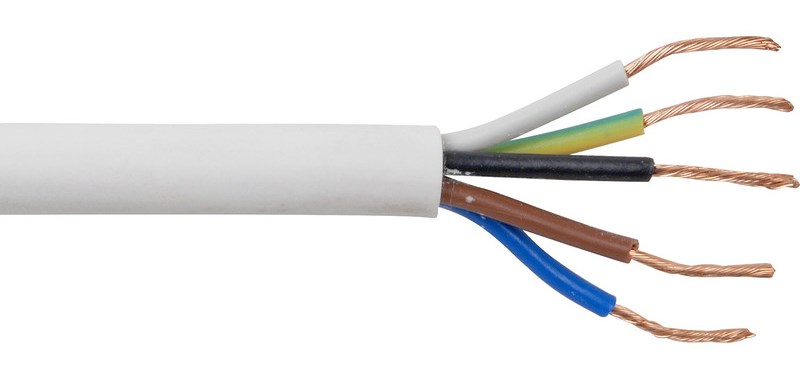

В нашей стране, как и в Европе в целом, действует эталон IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому эталону для квартирной электросети:

Рабочий ноль (нейтраль либо ноль) — Синий провод либо сине-белый

Защитный ноль (земля либо заземление) — желто-зеленый провод

Фаза – Все другие цвета посреди которых – черный, белоснежный, карий , красный и т.д.

Сейчас, зная эталон цветовой маркировки проводов, вы можете без усилий определять, какой провод какую функцию делает . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципно другой схемы работы этого электрического оборудования.

Если же вы не убеждены в четком согласовании цветов жил проводов эталону IEC 60446 2004, у вас древняя проводка, вы не исключаете возможность ошибок либо даже небрежного дела электромонтажников к собственной работе, а может электриками проложены провода другого эталона и соответственно другой цветовой маркировки, тогда перебегаем к практическому способу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ Найти ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сначала всегда лучше определять какой из имеющихся проводов фаза. О том, как отыскать фазу цифровым мультиметром мы уже писали, как быть если его нет, читайте ниже.

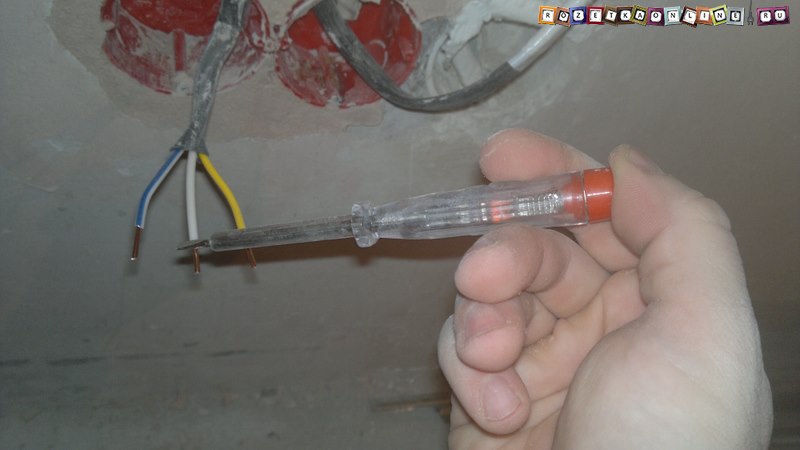

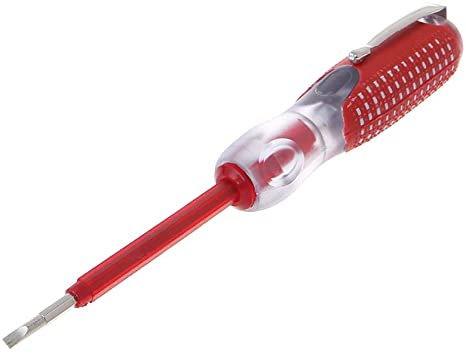

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

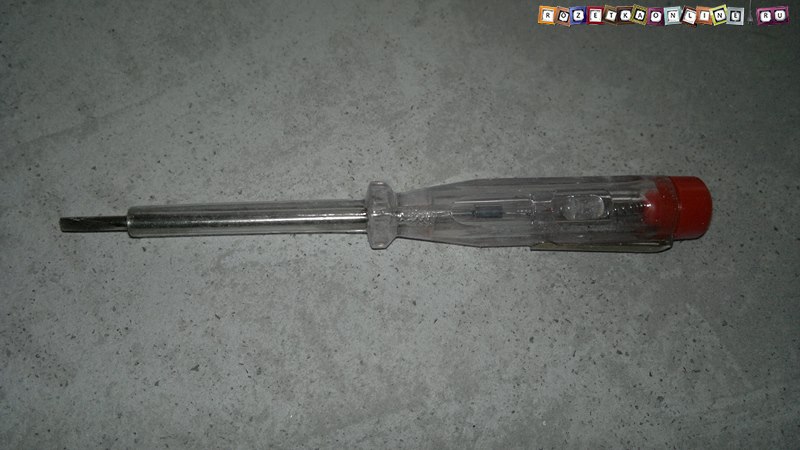

Самый обычный метод обнаружения фазного провода – это поиск при помощи индикаторной отвертки. Этот простой инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, обычная замена ламп либо установка осветительных приборов, розеток и выключателей.

Механизм работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — зажигается индикаторная лампа в корпусе инструмента, которая и говорит о наличии напряжения. Таким макаром просто можно выяснить, какой провод фазный.

Принцип деяния индикаторной отвертки прост — снутри индикаторной отвертки размещена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа зажигается. Сопротивление защищает нас от поражения электрическим током, оно понижает ток до малого, неопасного уровня.

Этот вариант определения фазы своими силами, более предпочтителен и мы советуем воспользоваться конкретно им, тем паче что цена индикаторной отвертки более чем доступная. Основным недочетом этого метода, является возможность неверного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

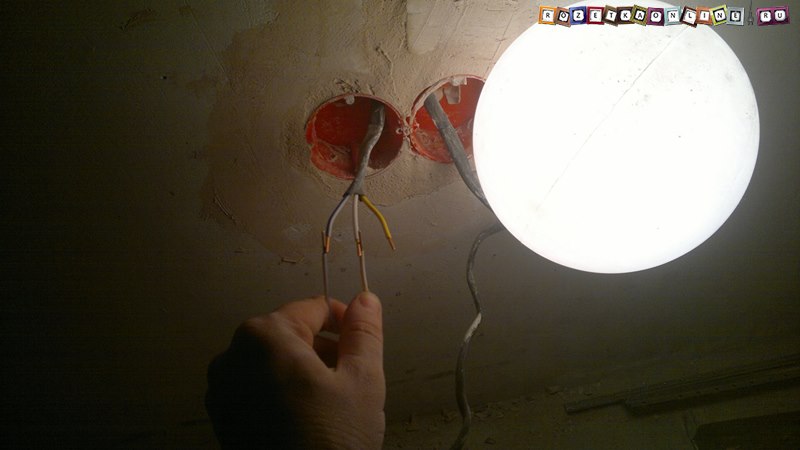

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Очередной метод, которым можно найти фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это внедрение контрольной лампы . Метод разноплановый, но действующий, требующий особенной осторожности.

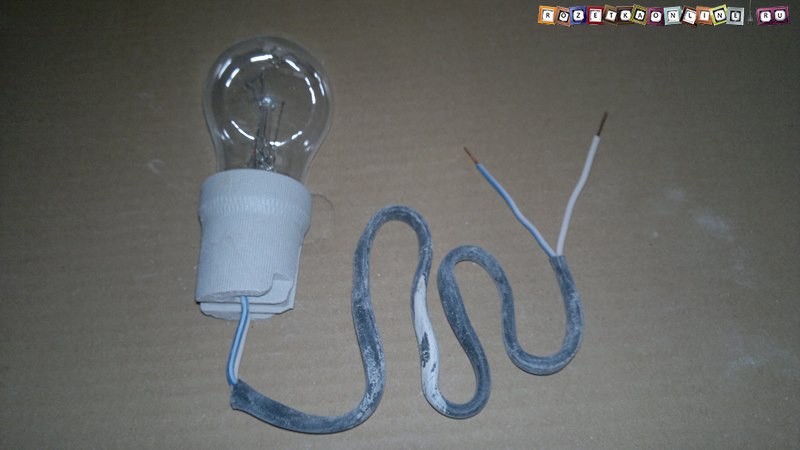

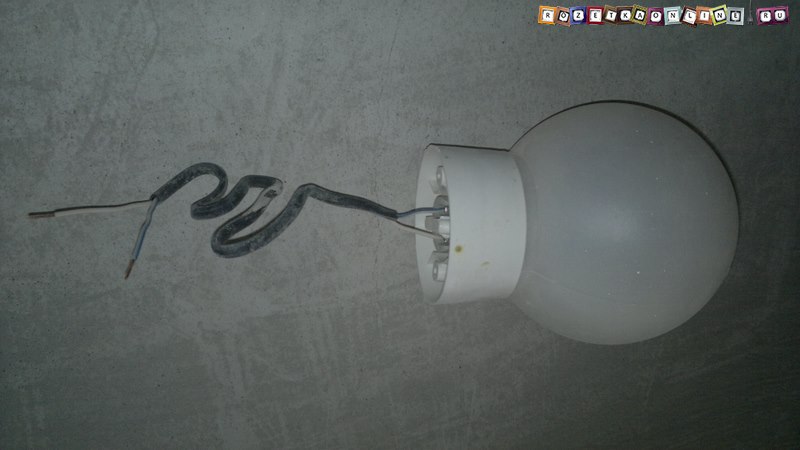

Чтобы начать определение, прежде всего нужно собрать само устройство контрольной лампы. Самый обычный метод применять патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукою нет электрического патрона либо нет времени что-то мастерить, можно пользоваться обыкновенной настольной лампой с электрической вилкой.

Разработка определения фазы, нули и земли при помощи контрольной лампы очень ординарна – попеременно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Найти фазу и ноль из 2-ух проводов

В случае определения контрольной лампой фазного провода посреди 2-ух проводов вы только можете выяснить, есть фаза либо нет, а какой конкретно из проводников фазный найти не получится. Если при соединении проводов контрольной лампы к определяемым жилам она зажгется, то означает один из проводов фазный, а 2-ой вероятнее всего ноль. Если же не зажгется, то вероятнее всего фазы посреди них нет, или нет нуля, чего тоже исключать нельзя.

Таким методом, быстрее, удобнее инспектировать работоспособность проводки и корректность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Найти фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заранее известному нулю (к примеру, к соответственной клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа зажгется. Оставшийся провод соответственно ноль.

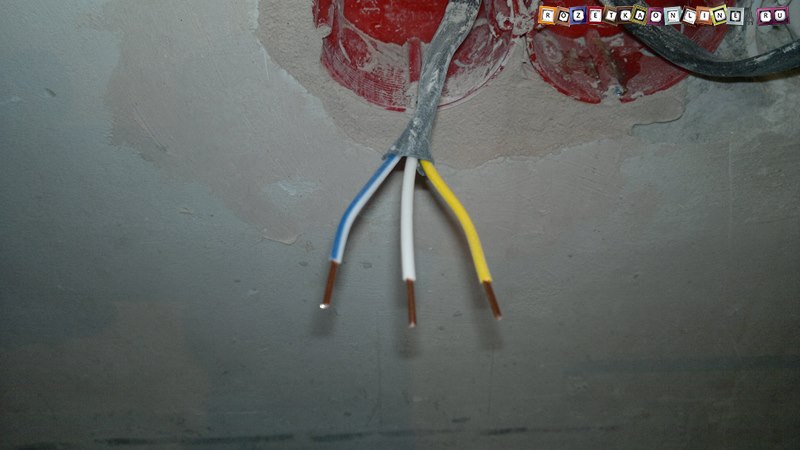

Отыскать фазу, ноль и заземление из 3-х проводов:

В таковой трехпроводной системе нередко может быть точно найти фазный, нулевой и заземляющий провод контрольной лампой.

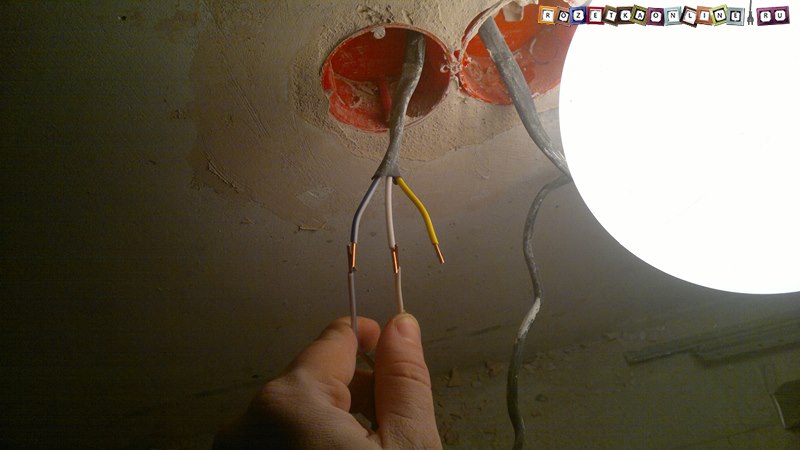

Соединяем контакты, идущие от контрольной лампы попеременно к жилам требующего определения кабеля.

Действуем способом исключения:

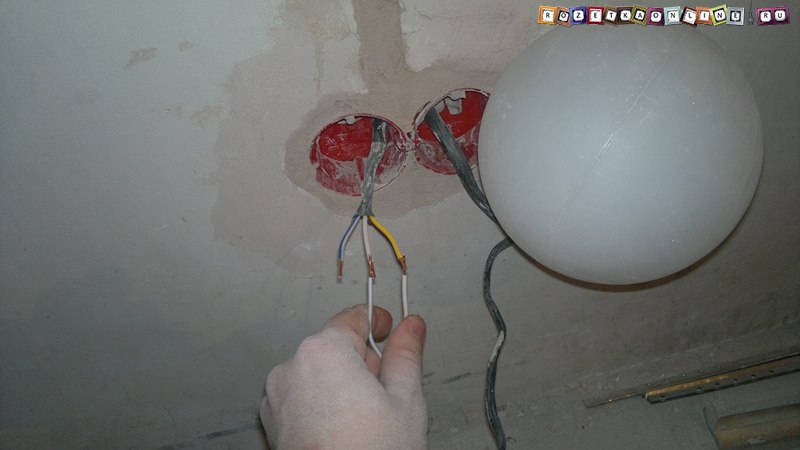

Находим положение, в каком лампа пылает, это будет значить, что один из проводов фаза, а другой ноль.

После этого меняем положение 1-го из контактов контрольной лампы, дальше вероятны несколько вариантов:

— Если лампа не зажгется (при наличии УЗО либо дифференциального автомата защиты проверяемой полосы они также могут сработать) означает оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа на короткий срок вспыхнет , при всем этом сходу сработает УЗО либо диф. автомат (если они есть), означает оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) либо дифференциальным автоматом, и свет будет пылать в 2-ух положениях . В данном случае выяснить какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и рассредотачивания электроэнергии вводной кабель от клеммы заземления. После этого так же проверить контрольной лампой все жилы и, снова же способом исключения, в положении, когда лампа не пылает опознать проводник заземления.

Видите ли, в разных ситуациях, при различных схемах проводки, реализованных в квартире, методы и способы определения нуля, фазы и заземления изменяются. Если вы столкнулись с ситуацией, не описанной в этой статье, непременно пишите в комментах к статье, мы попытаемся для вас посодействовать.

А если вы понимаете еще, обыкновенные методы того, как в домашних критериях, без спец инструмента найти фазу, ноль и землю, пишите в комментах . Статья будет непременно дополнена. Главное требование, к способам определения, это простота, возможность обойтись в поиске только подручными, бытовыми средствами, имеющимися у многих.

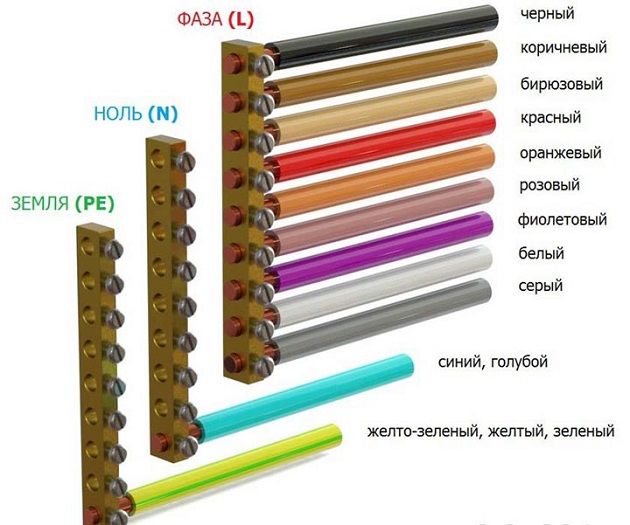

Все цвета проводов в электрике

Что такое цветовая маркировка проводов и кабелей в электрике должен знать каждый электрик, даже домашний! Это полезно знать при монтажа проводки либо ее ремонте. Ниже вы отыщите подробные описания раскраски проводов в проводке с советами.

Как окрашиваются провода фазы

Провод фаза – это те же 220 вольт. Прикосновение к ним может вызвать сильный удар током, потому их принято окрашивать в калоритные, контрастные тона.

Обычная расцветка фазного провода — это красный либо карий. Эта тенденция сохраняется во всех ГОСТовских кабелях, что позволяет без заморочек найти нужный кабель.

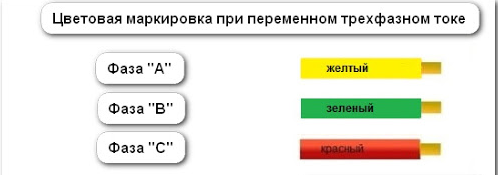

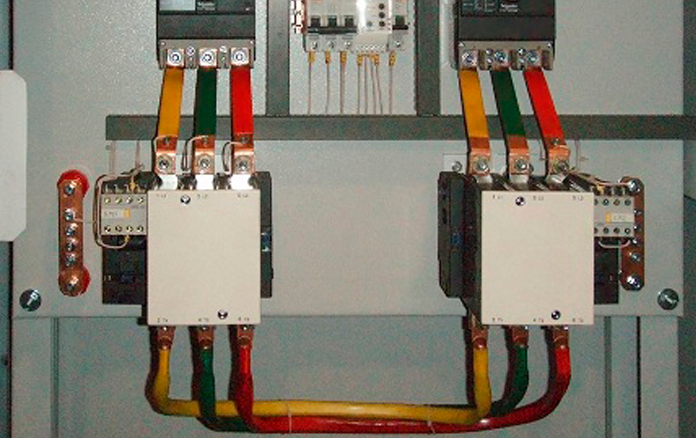

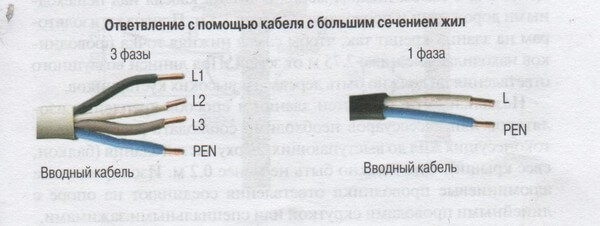

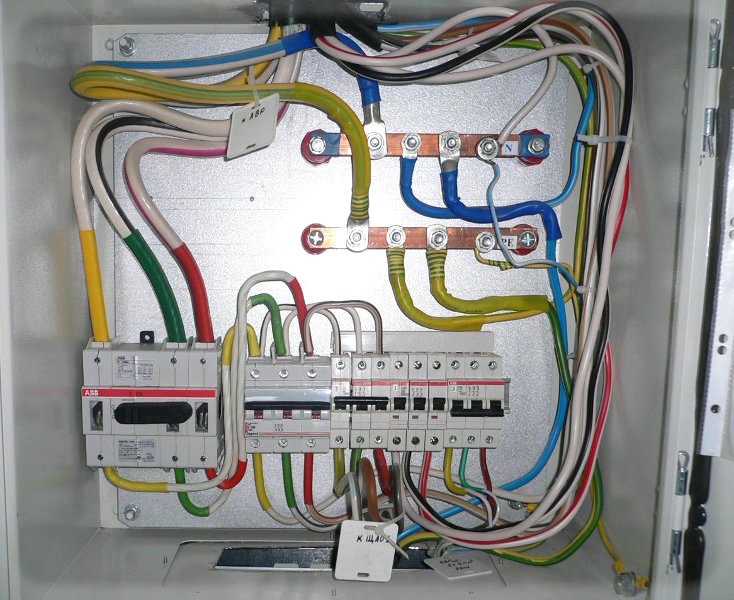

Маркировка проводов и кабелей для трехфазных сетей отличается. В личных домах и квартирах они фактически не встречаются – это промышленный эталон, но все таки время от времени их применяют.

Трехфазное цветовое обозначение смотрится следующим образом:

• L1, время от времени обозначается, как «А» — желтоватый;
• L2 (В) – зеленоватый;
• L3 (С) – красный.

По правилам устройства электроустановок (ПУЭ), цвет кабеля должен сохраняться во всей проводке и не изменяться.

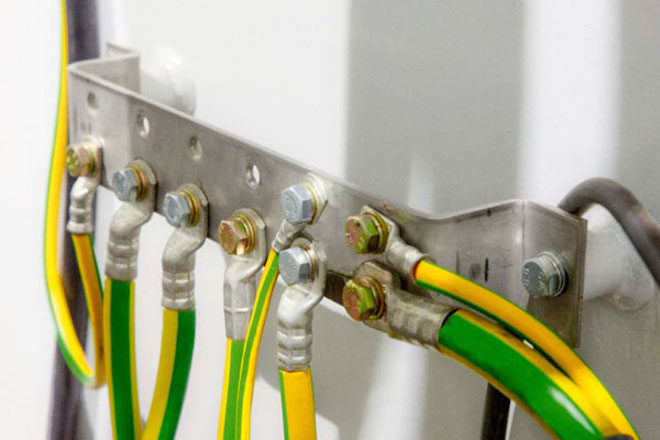

Цвет провода заземления

Желто-зеленый провод – это заземление. На данный момент оно считается неотклонимым, но ранее его внедрение было не достаточно распространенным. На схемах его маркируют аббревиатурой РЕ. В домах старенького типа время от времени встречается маркировка PEN, другими словами совмещение заземления с нейтралью.

Сейчас такое совмещение малораспространенно, но провода подобного типа еще выпускают. Не считая стандартного желто-зеленого окраса тут добавлен голубой.

Цвет нулевого провода

Ноль либо l n в электрике – это синий провод, но не непременно. Время от времени он обозначается белоснежным, синим с белоснежной полосой либо голубым.

Обычно, цвета фазы и нуля контрастны, дабы вы могли стремительно найти, где какой-провод находится.

Ручная цветовая разметка

Не имеет значения в электрике какого цвета обозначаются провода в сети переменного тока. Плюс с минусом вроде бы повсевременно изменяются вместе, дабы вы не спалили технику. А так как полярность проводов, электрики нередко подключают провода в случайном порядке. Потому на заземлении может в один момент оказаться фаза.

Аналогично проводку нередко прокладывают одноцветными кабелями. Тут в принципе нереально найти, где и что находится. В данном случае необходимо отыскать фазу с нулем и промаркировать.

Как найти фазу и ноль

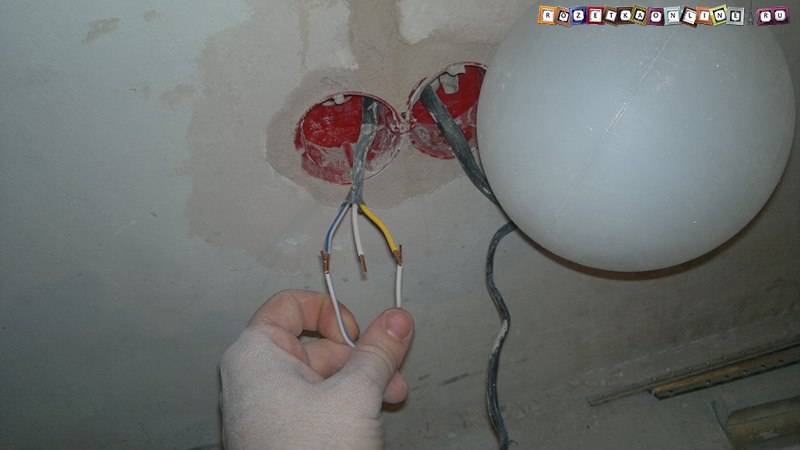

Перед тем, как выполнить обозначение проводов по маркерам, нужно отыскать фазу. Выполнить это можно 2 методами:

1. Отвертка-индикатор. Простой инструмент для определения фазности. Довольно воткнуть его в отверстие розетки и дотронуться до контакта на ручке. Если светодиод зажегся – означает вы отыскали фазу. Если нет – то это ноль. Направьте внимание, что способ подходит только для однофазовых сетей, другими словами 220. В случае с трехфазной проводкой способ не работает.
2. Мультиметр. Если нет индикатора, можно пользоваться мультиметром. Поставьте рычаг в положение переменного напряжения 220 вольт. Сейчас воткните щупы в отверстия и поглядите на экран. Если указывает «220 +-«, означает на месте красного щупа находится фаза. Если «-220» — фазировка некорректная и нужно поменять щупы местами.

Как разметить провода

В общем, сортировку проводов по цветам можно создавать по различному. Основная задачка – выполнить ее понятнее и проще, дабы в предстоящем вы не путались. Задачка заключается в определении фазировки (ее определение описано в прошлом пт) и маркировки. Вот 3 метода, которые позволят это выполнить.

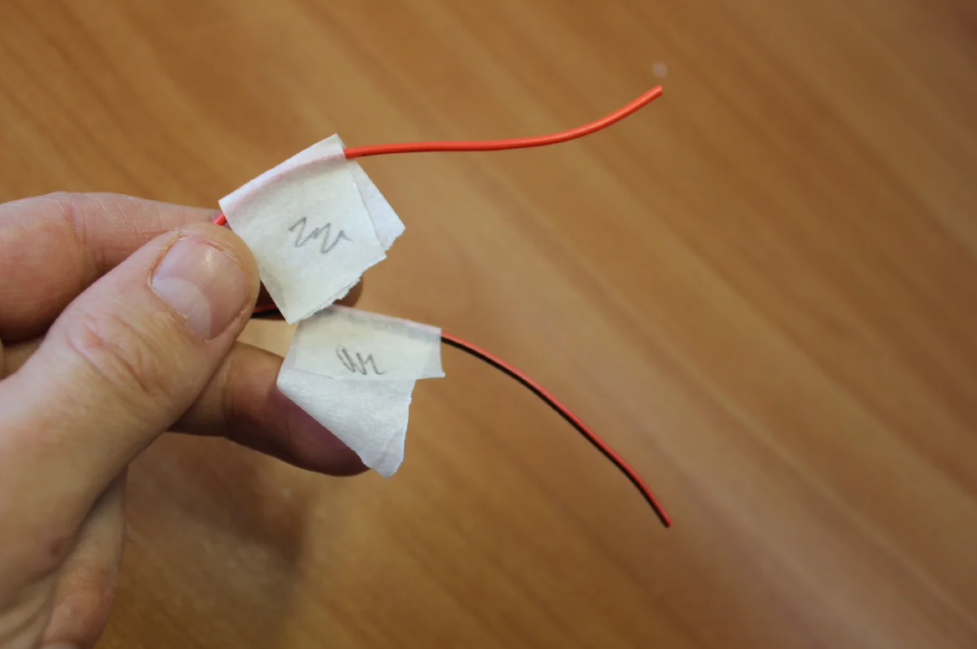

Малярной лентой

Подходит на случай, если вы проводите ремонт и нужен короткосрочный маркер. Просто оторвите кусок малярной ленты и подпишите ее (фаза, ноль либо заземление).

Метод подходит только как временное решение! Во-1-х, малярная лента ненадежна. Надпись может стереться либо наклейка отвалится. Во-2-х, это опасно. Клей малярки просто воспламеняется.

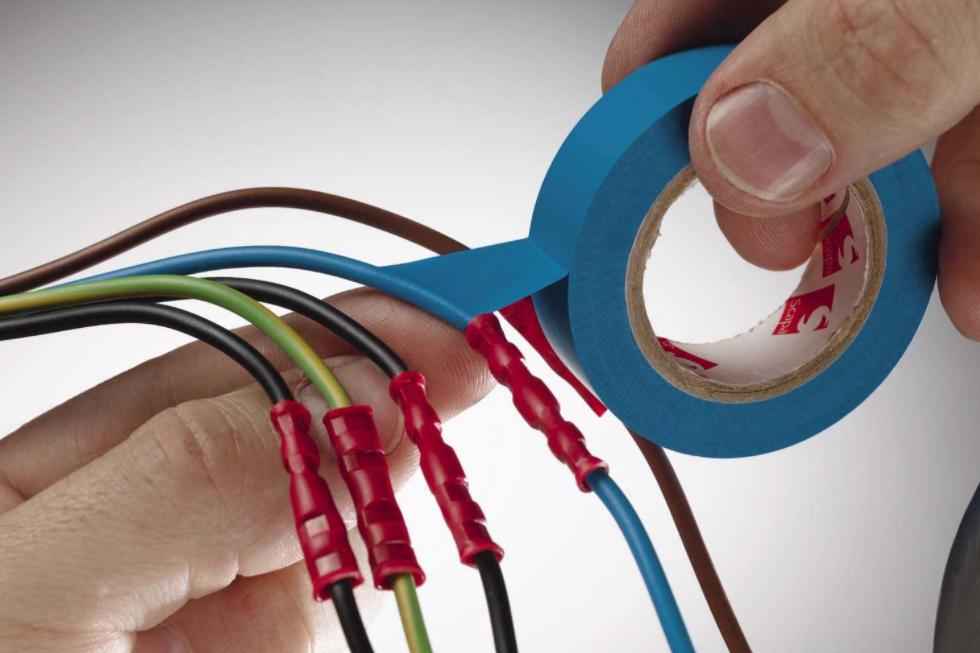

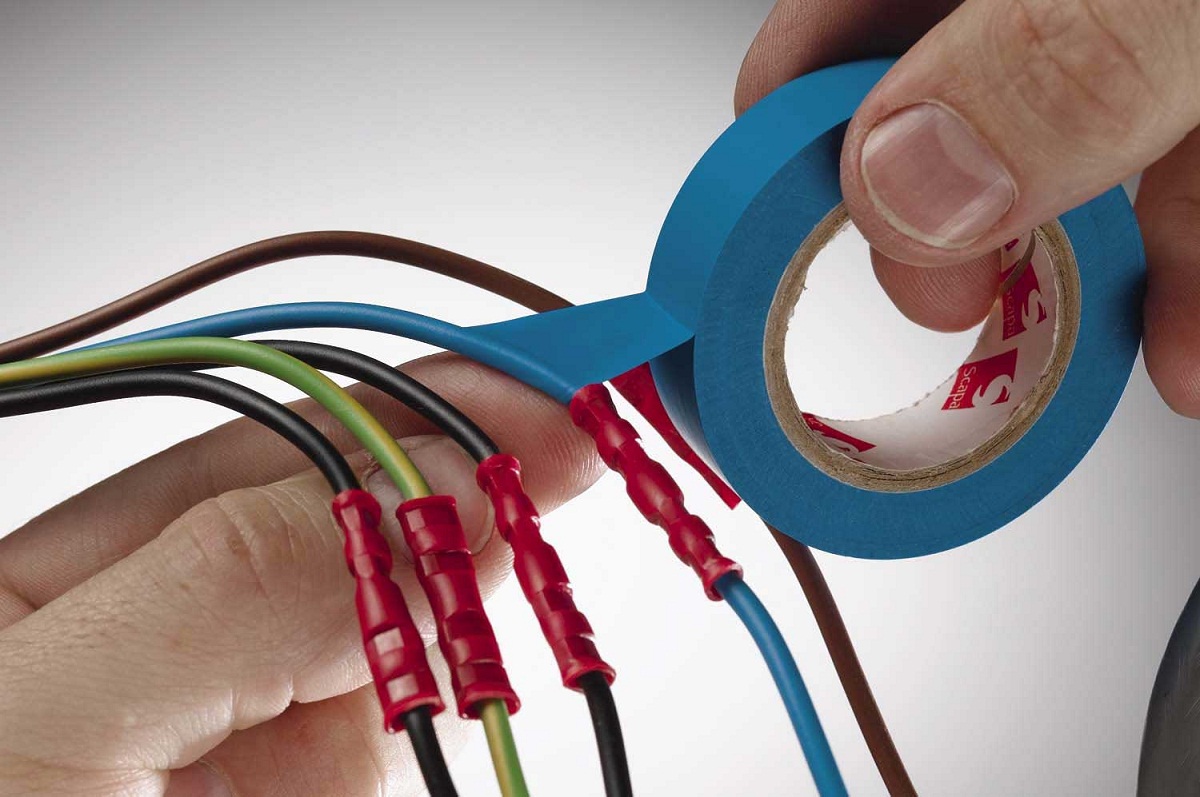

Изолентой

Если вы когда-нибудь думали, почему голубая изолента конкретно такового цвета. Дело в том, что это цвет нулевого провода!

В продаже есть красноватая, голубая, темная, зеленоватая и даже желто-зеленая изолента, дабы помечать провода различного предназначения. Этот метод резвый и обычной – его можно применять на долговременной дистанции.

Маркировка проводов по цвету делается просто – отрежьте кусок и обмотайте около открытой жилы.

Примечание. Берите неплохую изоленту с сильной адгезией. Она не сорвется и выдержит до замены проводки.

Термоусадочная трубка

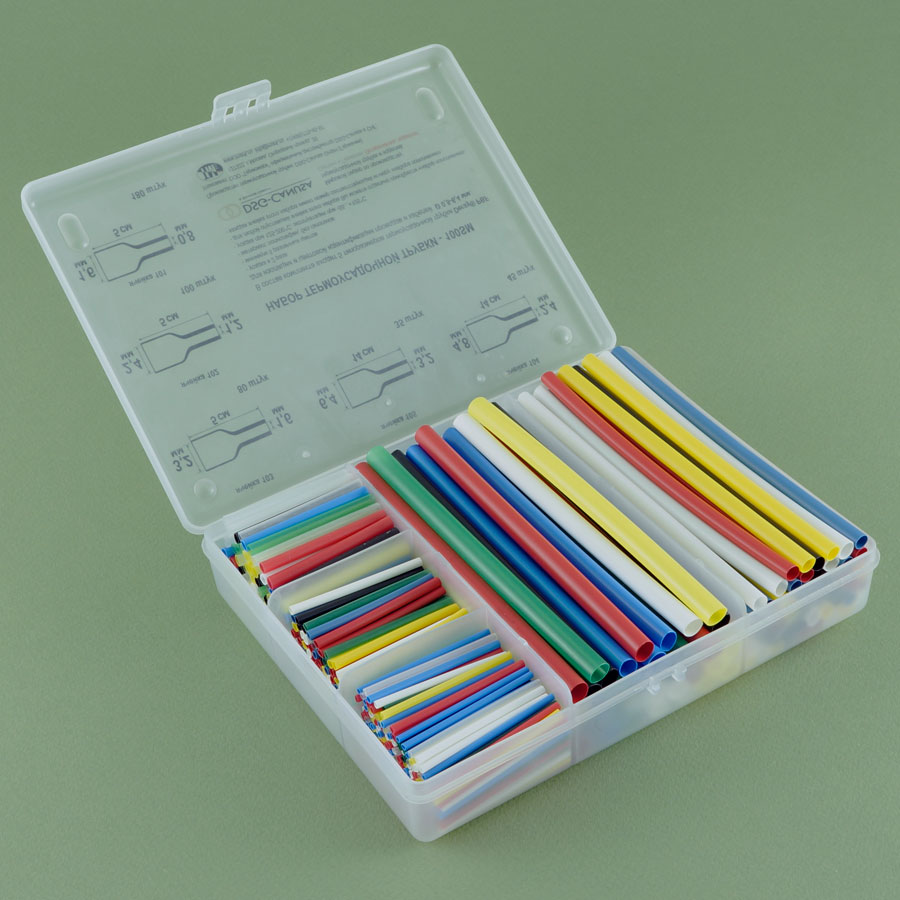

Метод аналогичный предшествующему. В продаже есть термоусадка различного цвета, циклическая ГОСТовскую маркировку.

В магазине продаются нарезанные наборы специально для этих целей. После того, как вы вставите провод в трубку – прогрейте ее зажигалкой. Под действием температуры она сожмется и плотно обожмет жилу.

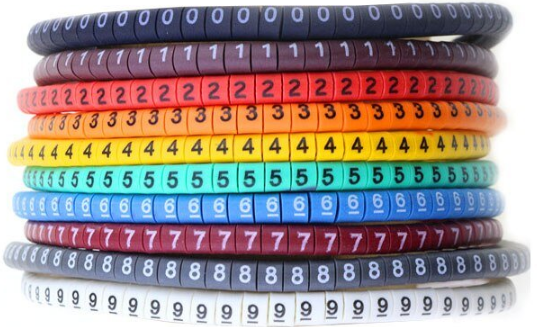

Кабельные маркеры

Пластмассовые насадки, натягивающиеся на жилу. Продаются под различное сечение кабеля, по этому плотно фиксируются и не спадают. Способ довольно удачный, так как пластик негорючий и неопасный.

Электрики также обозначают таким макаром линию проводов, дабы не запутаться при демонтаже либо ремонте.

Цветные маркеры

Еще больше удачный метод, позволяющий существенно упростить компанию. Каждый маркер имеет свой цвет и цифру, дабы обозначить одну электролинию. Фиксируются аналогично предшествующему типу. Их минус: практически всегда продаются бобинами по 100 штук и поболее. Изредка в магазинах встречаются поштучная фасовка.

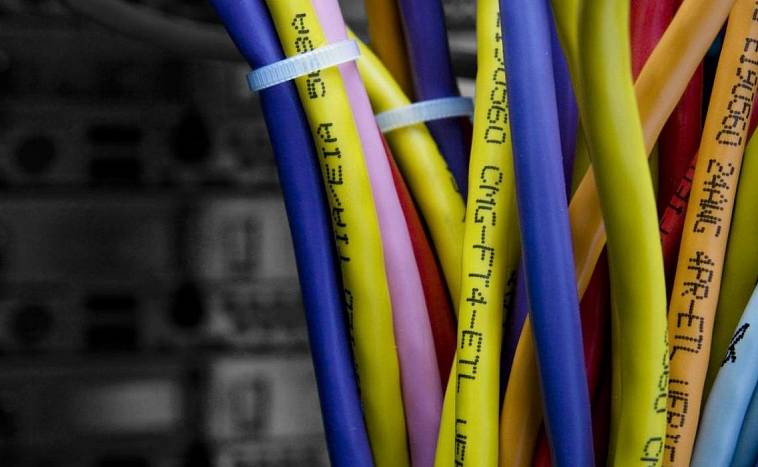

Кабельные стяжки

Подходят не только лишь для маркировки электропроводов, но и для их организации. К примеру, фазные провода в 380В сети можно скооперировать в один пучок. На них находится особая плашка, где можно записать важную информацию. Продаются также пачками, но зато в разноцветном комплекте. Наносится разметка обыденным перманентным маркером, дабы она не стерлась с течением времени.
