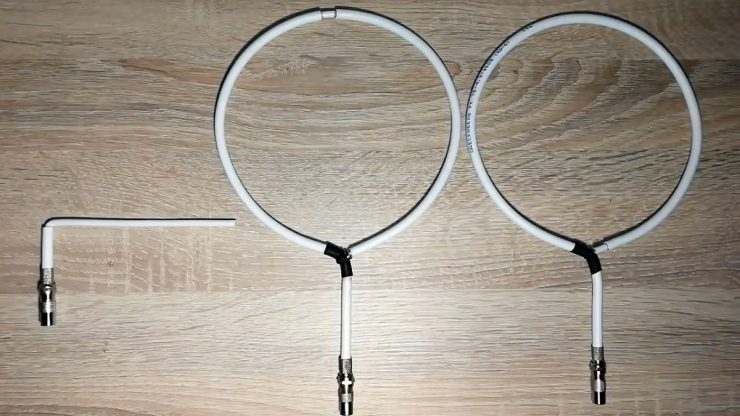

Сильно много людей делают антенны из обыденного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В главном, особенной популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.
Мало расчетов, дабы выполнить как следует

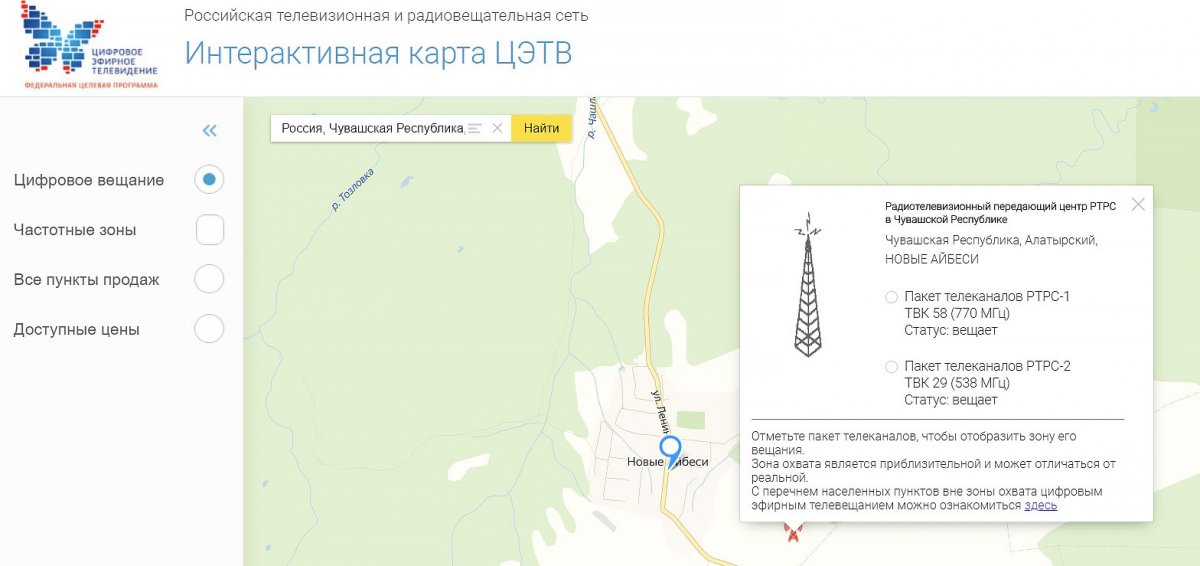

Итак, 1-ое что для вас нужно выполнить, так это посетить веб-сайт — карта.ртрс.рф.
Введите в поисковой строке свой населенный пункт. Потом отыскиваете самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и возникает табличка со значениями частот эфирных пакетов.
У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и дабы принимать эти оба пакета, необходимо взять середину между этими частотами. Например, если 1-ый пакет имеет частоту вещания 700 Мгц, а 2-ой 500 Мгц, то избираем середину — 600 Мгц. Ничего сложного.
Подходящую частоту определять научились, сейчас нужно отыскать длину волны. Она рассчитывается по формуле:
Длина волны = Скорость света / частота.
Скорость света равна 300 Мм/с. Делим это значение на частоту:
Другими словами, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам необходимо будет для производства антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.
1-ая антенна своими руками: штыревая
Это точно самая обычная антенна. На самом деле это кусочек провода, длиной 1/4 длины волны.
Берем кусочек кабеля, защищаем его конец под штекер.
Одеваем и завинчиваем штекер.
Снимаем изоляцию с кусочка.

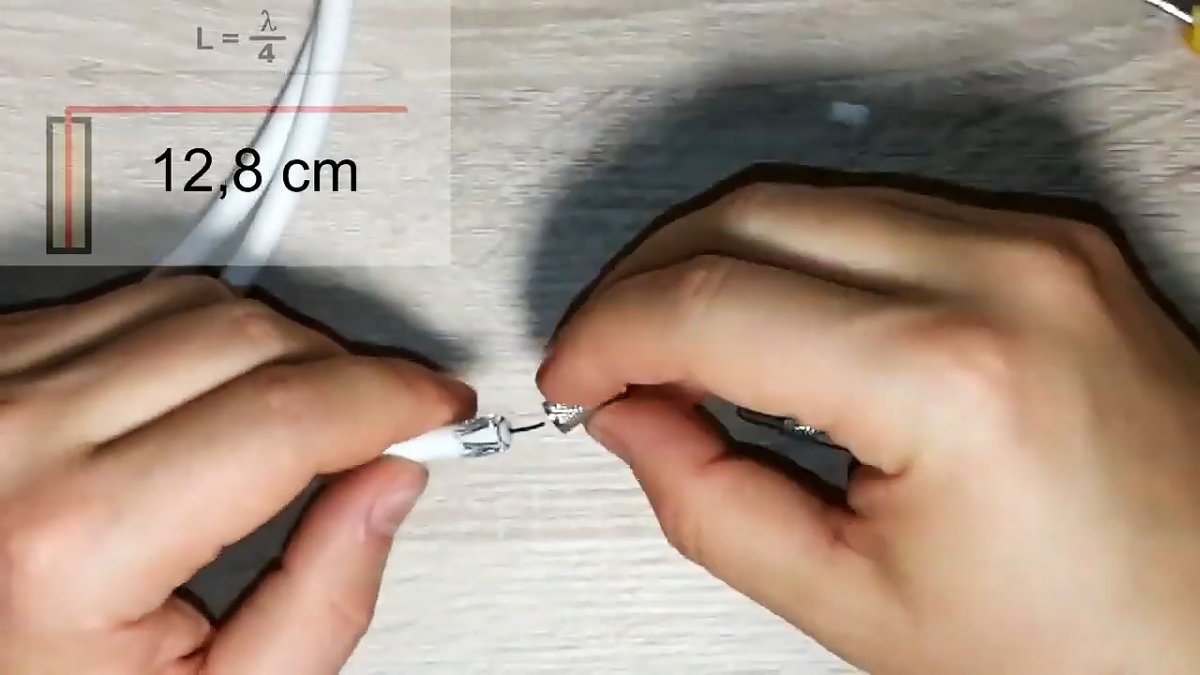

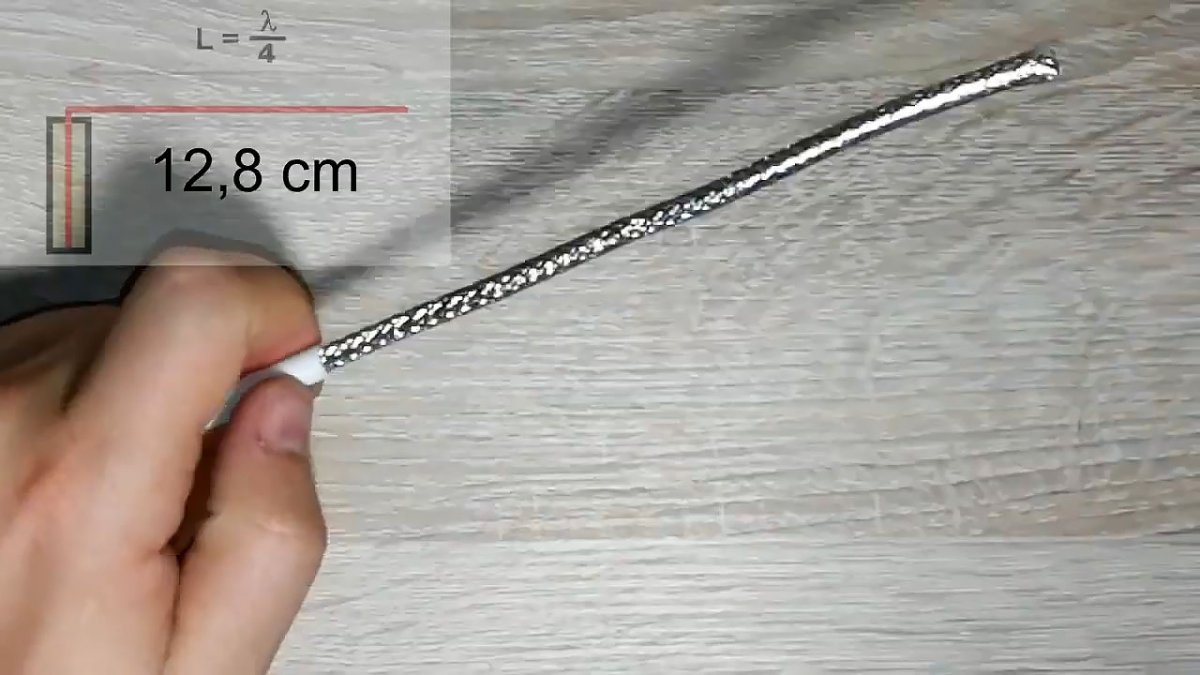

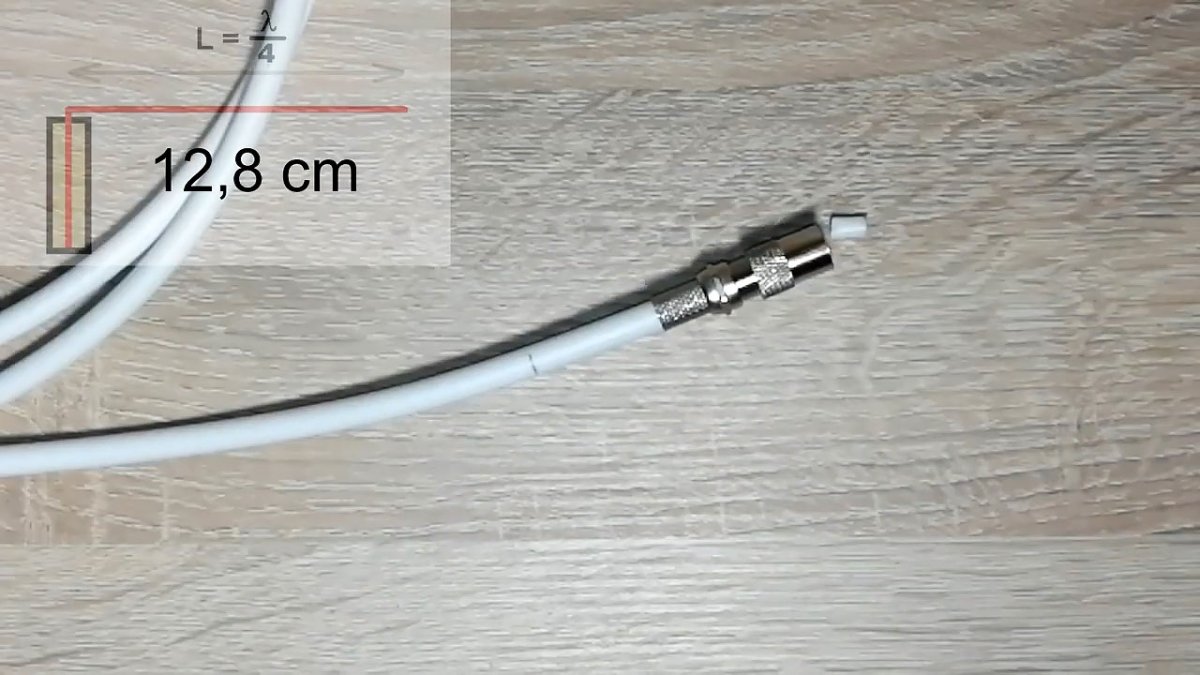

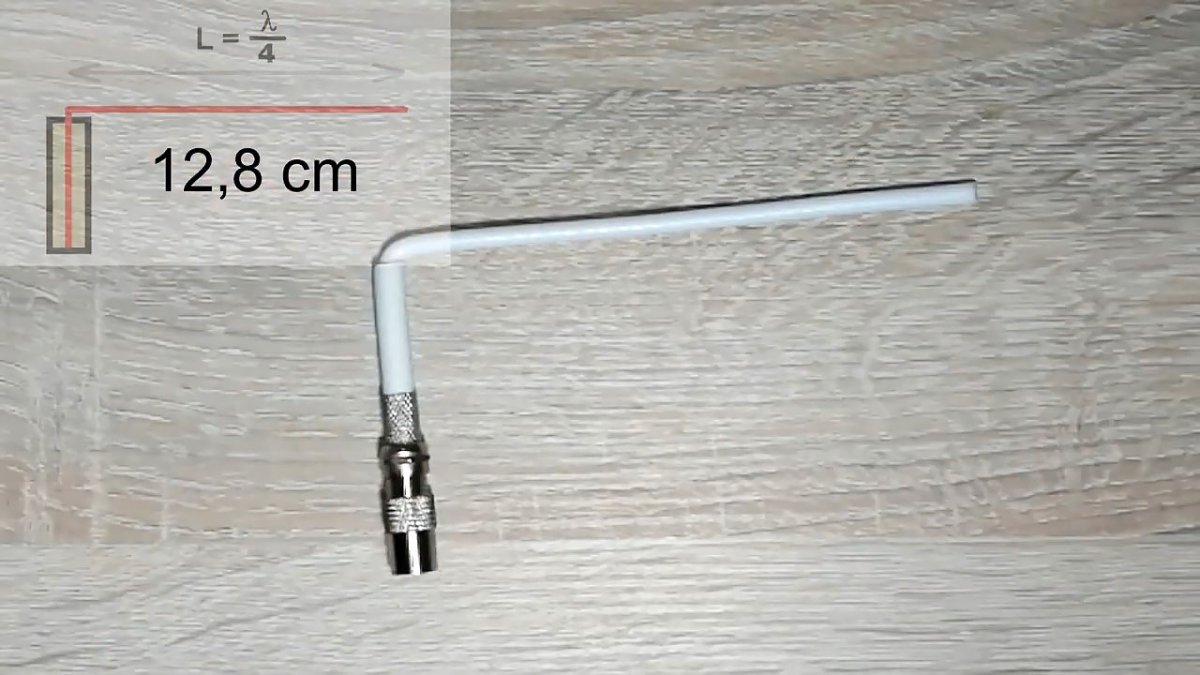

Потом удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем избыточное.
На этом антенна готова! Можно вставлять в телек либо приставку и воспользоваться. (Еще вариант здесь — https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

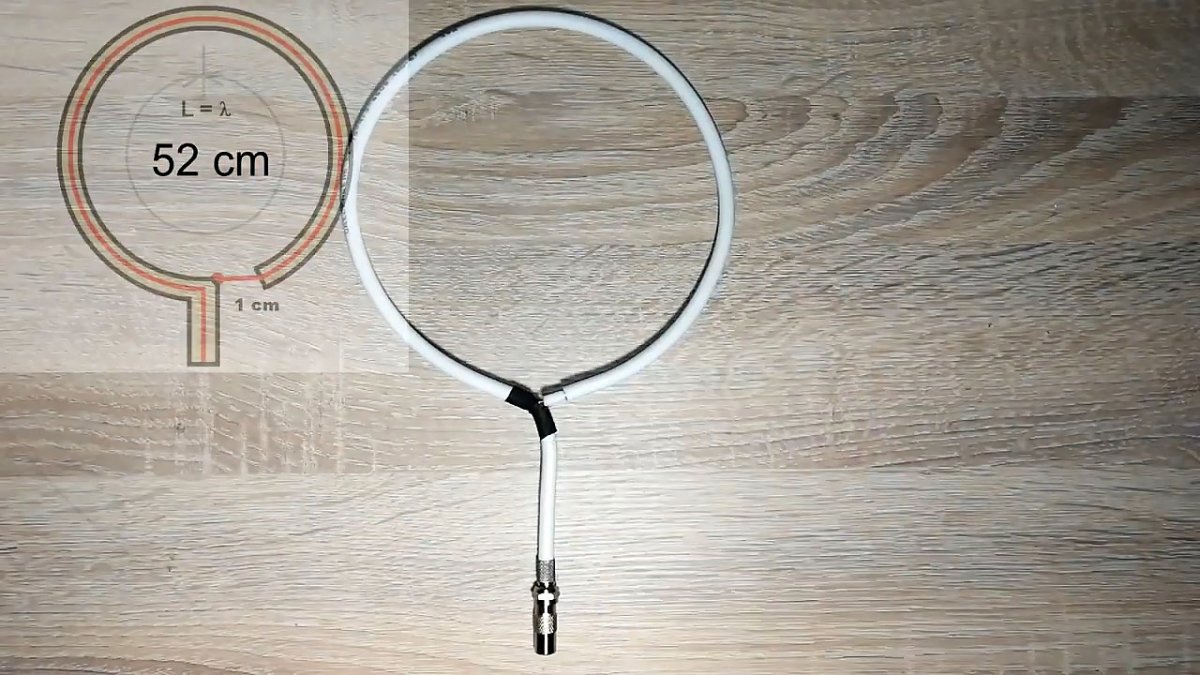

2-ой вариант антенны для DVB-T/T2: Петличная
Делается тоже легко. Оголяем кабель с одной стороны на расстоянии приблизительно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.
Соединяем-скручиваем экранированный слой с жилой.

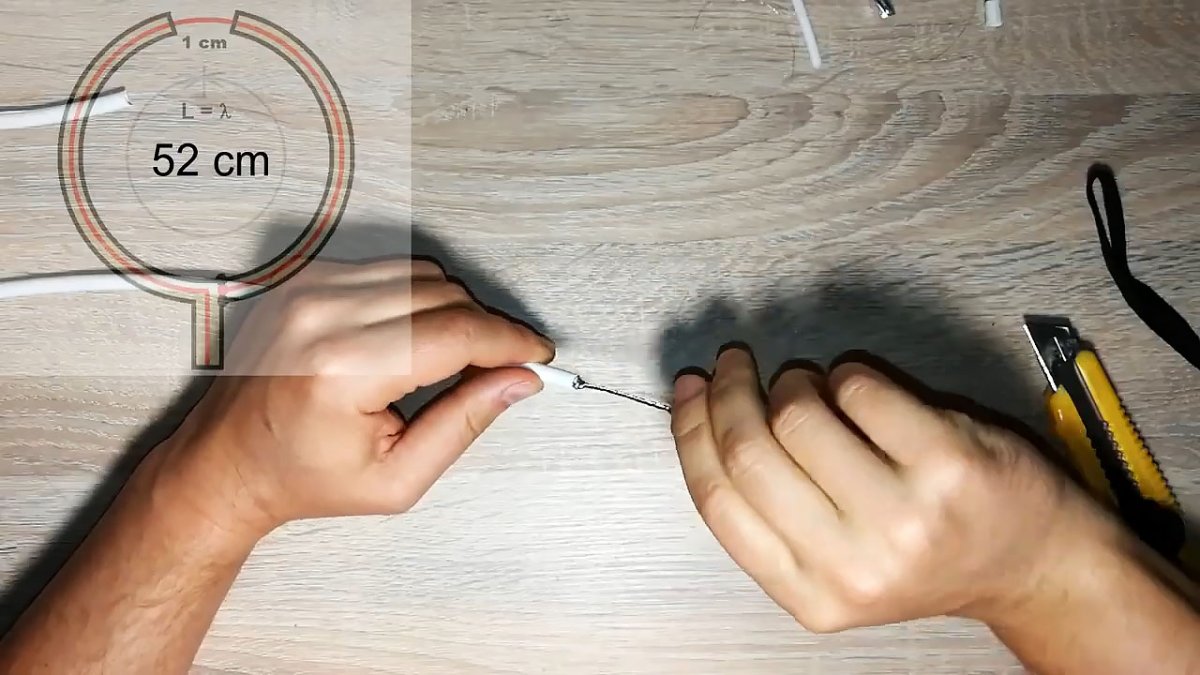

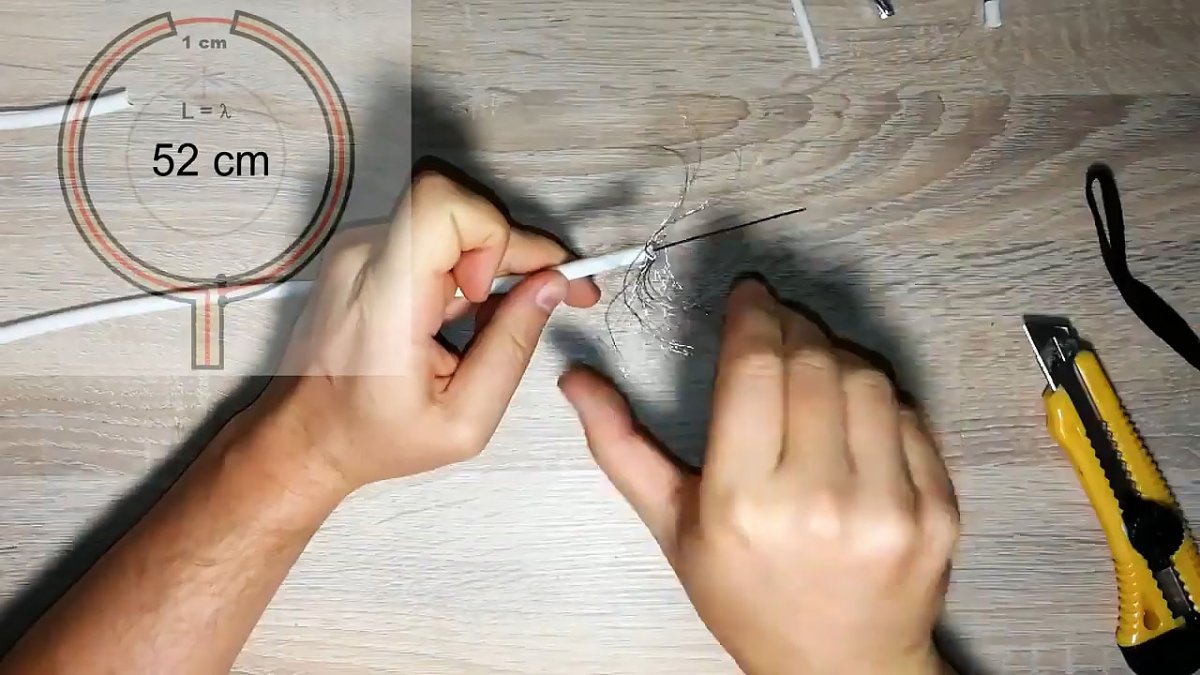

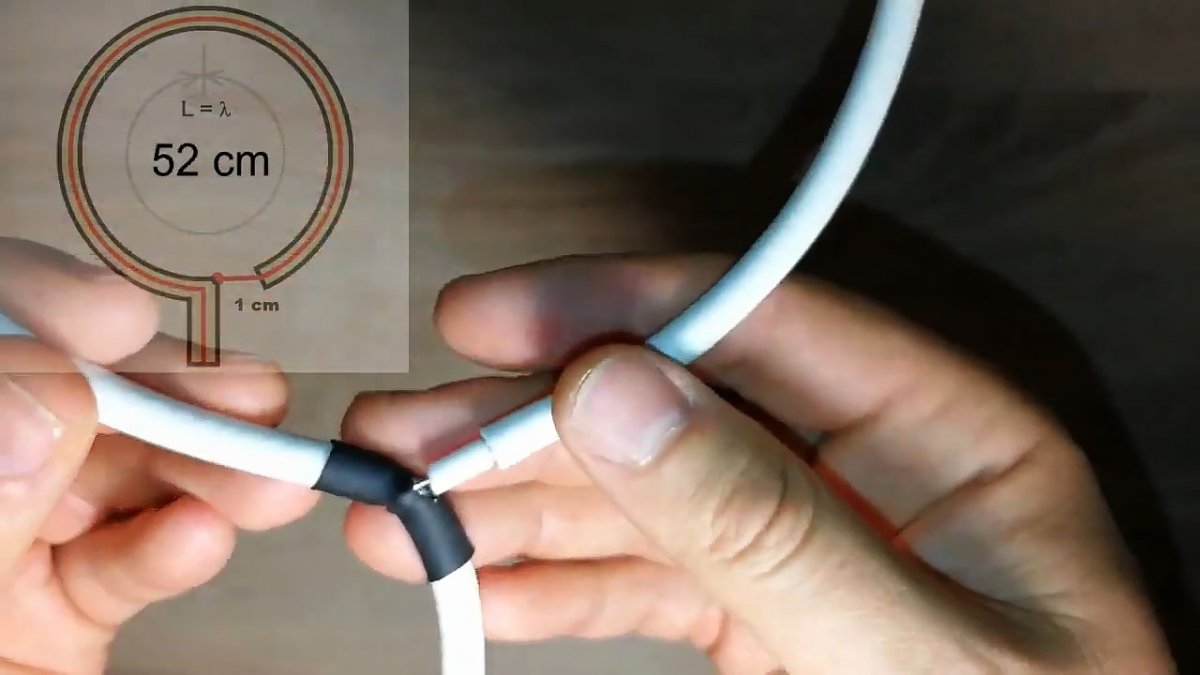

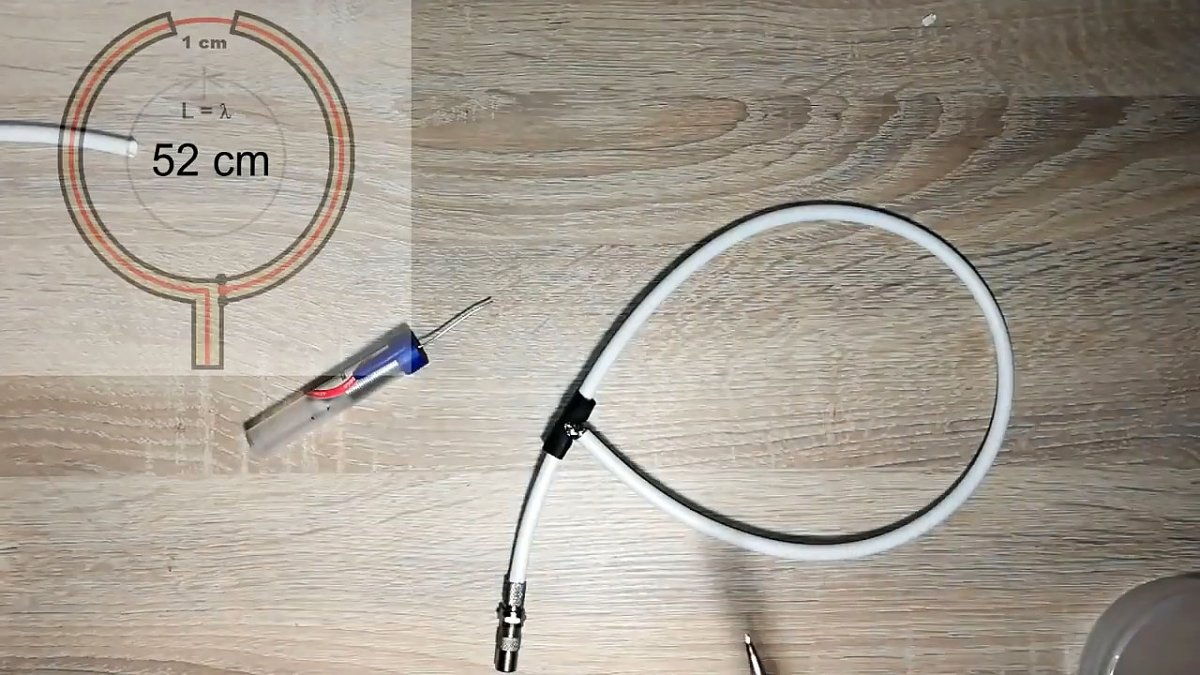

Дальше от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана приблизительно 0,5 см (за ранее можно одеть термоусадку).
Замыкаем обнаженный конец на этот разрез закручивая на него жилу.
Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.

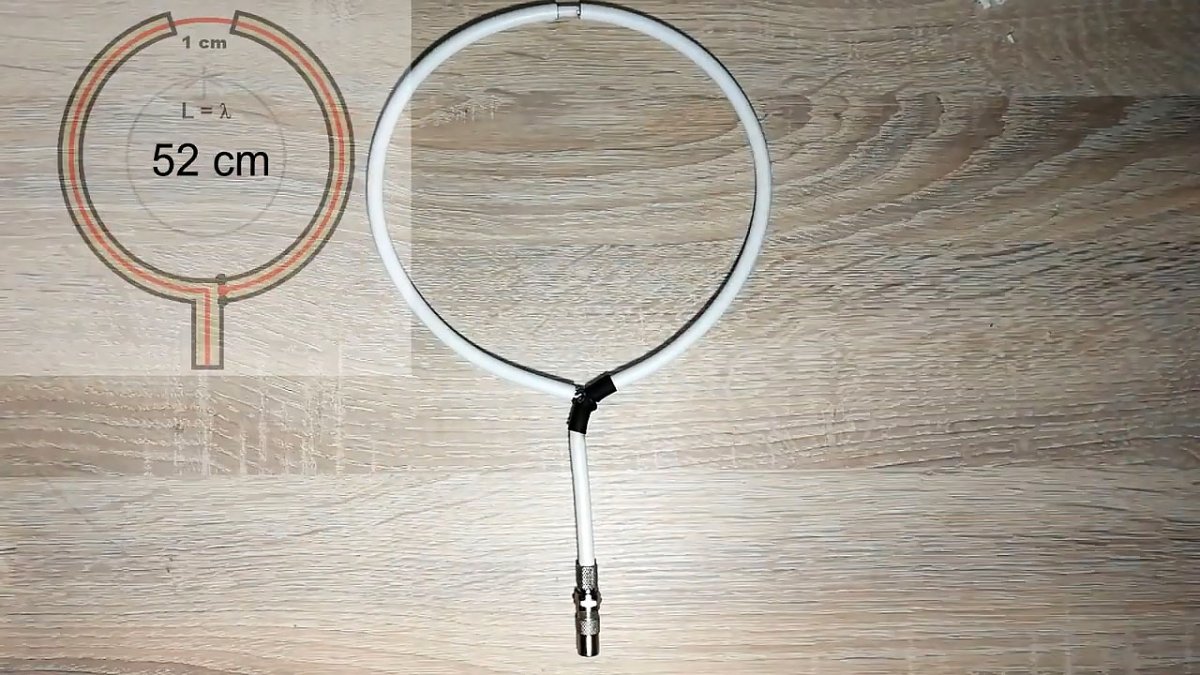

Делать это комфортно канцелярским ножиком. Штекер был прикручен заблаговременно. Сейчас антенной можно воспользоваться (Схожий вариант здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).
3-я антенна по типу 2-ой: петличная
Эта антенна похожа на предшествующую, за тем исключением, что в центре не делается сантиметровый вырез.

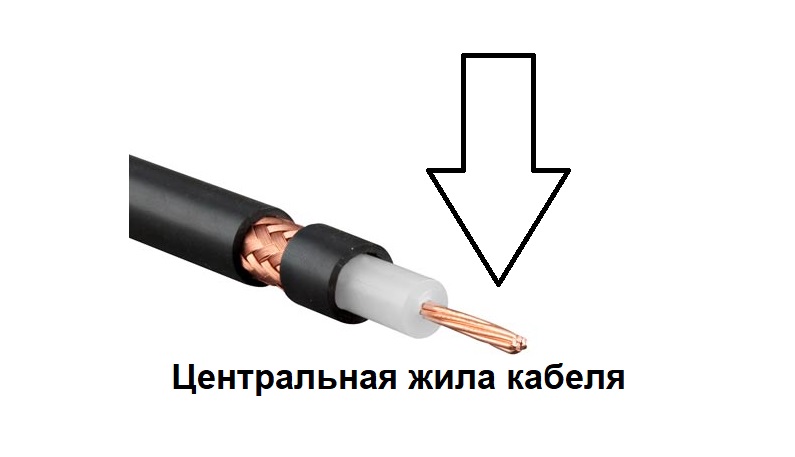

А соединение идет только центральной жилой без экрана.
Какую же антенну избрать для цифрового телевидения?

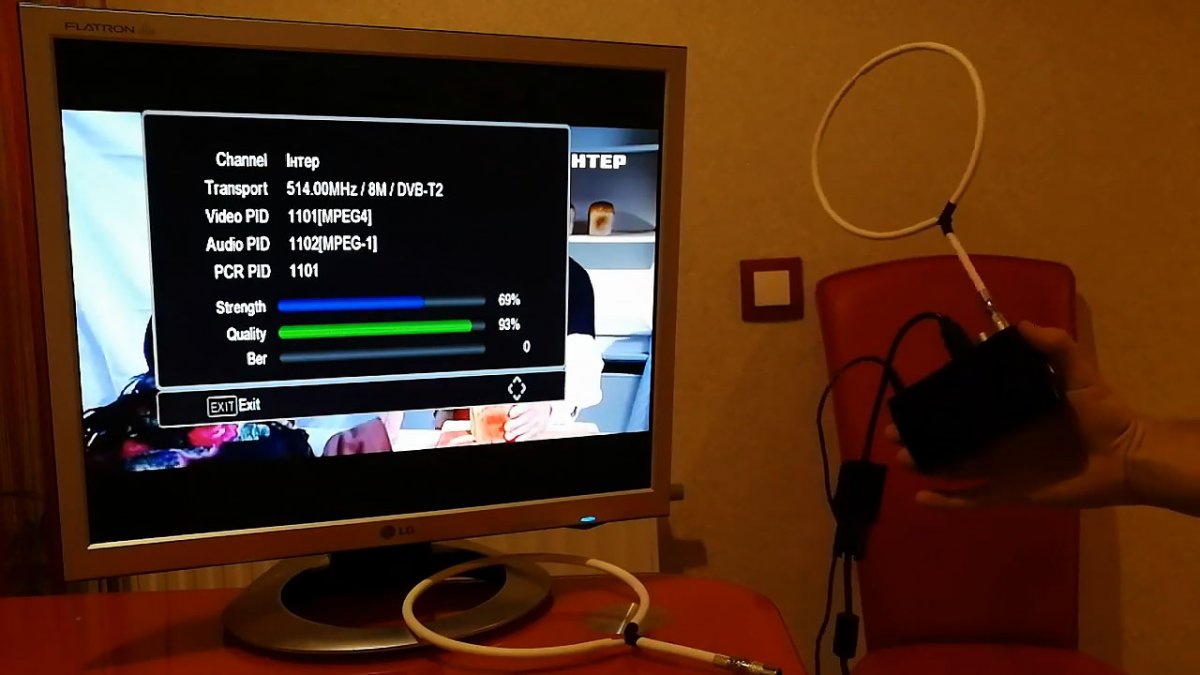

Проведем тесты и определим какая же антенна обладает наилучшей чувствительностью.

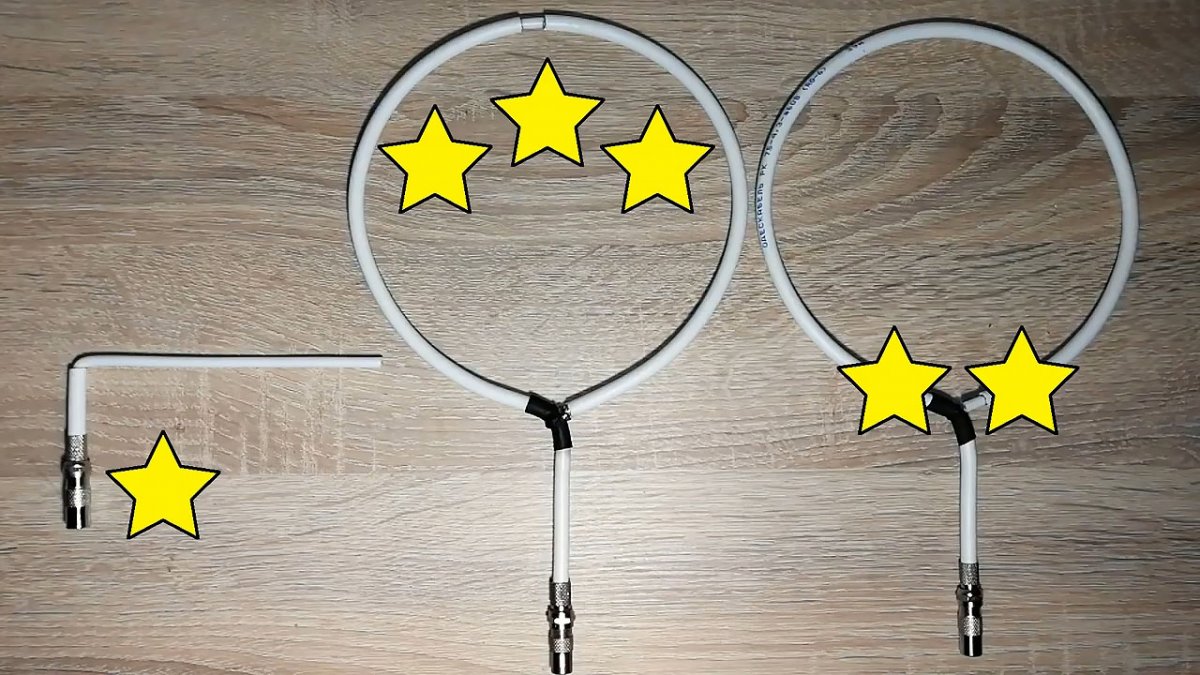

В конечном итоге ах так расположились звезды:
Итак, вывод прост: если телевизионная вышка находится в конкретной близости к для вас, то полностью сгодится простая штыревая антенна, которая скроется за телеком и не будет никому мешать.
Антенна из кабеля для цифрового ТВ
Самая обычная антенна из кабеля для приёма цифрового ТВ, фото и подробное описание производства самоделки.
Дабы принимать цифровые ТВ каналы, совершенно не непременно брать дорогостоящую антенну, довольно сделать самодельную антенну из кабеля, и принимать каналы она будет не ужаснее покупных вариантов.
Для производства самодельной ТВ антенны пригодится минимум материалов.
Кусочек коаксиального кабеля типа RG-6 внешним поперечником около 7 мм, пригодится 50 см.

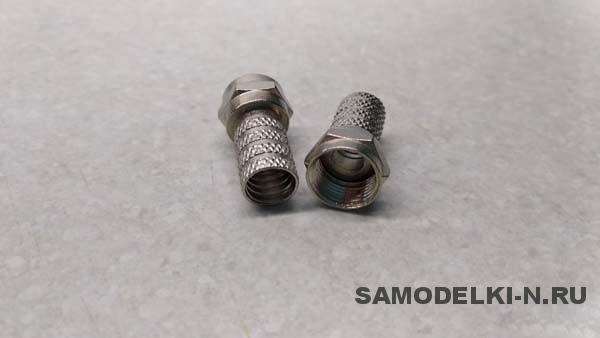

Пара F — разъёмов RG-6 для коаксиального кабеля.

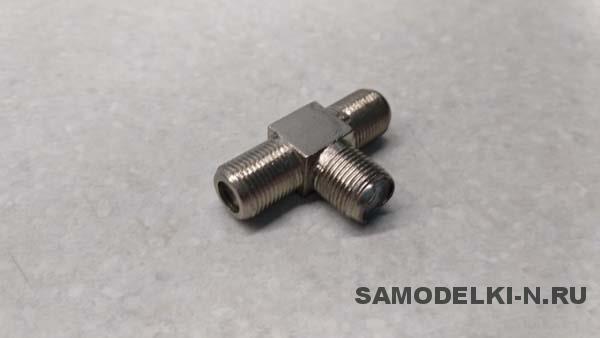

Телевизионный тройник под F разъём.

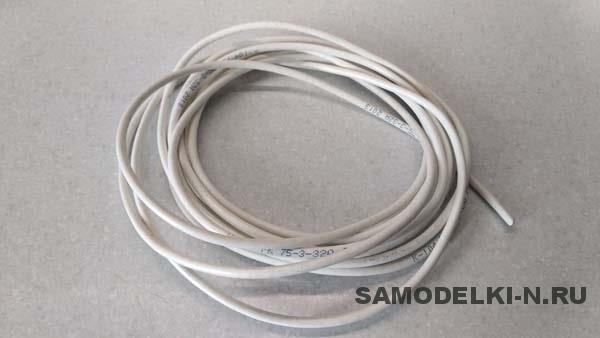

Коаксиальный (антенный) кабель типа РК 75-3 (хоть какой удачный, не толстый, мягенький, с применением усилителя можно и 50-тиомный, также ещё более узкий).

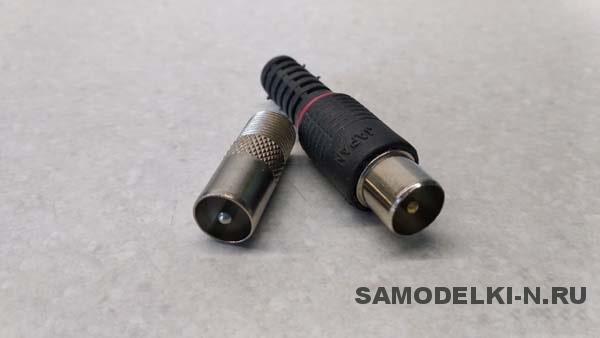

Штекер для подключения кабеля к разъему телека.

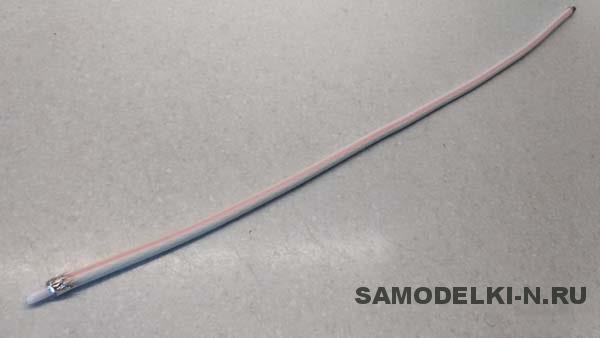

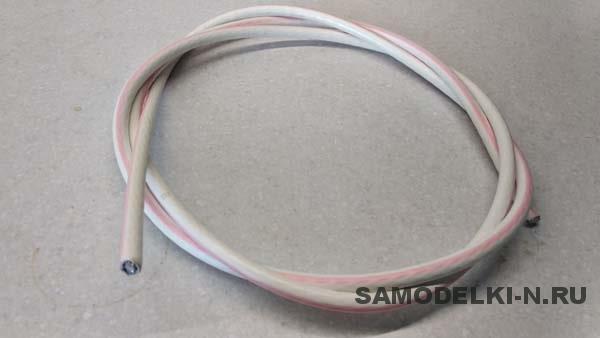

Далее показан процесс производства самоделки. Отрезаем от антенного кабеля, кусочек длиной 500 мм.

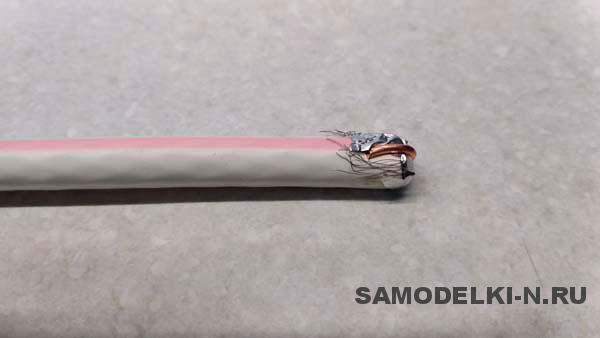

На обоих концах кабеля аккуратненько, не нарушая оплётки, срезаем внешную изоляцию, на расстоянии 10 — 15 мм от края. Оголённую оплётку завернуть на внешную часть кабеля. Отступив 1 — 2 мм от края завёрнутой оплётки аккуратненько срезать изоляцию центральной жилы.
Потом, на одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем замкнув их между собой.

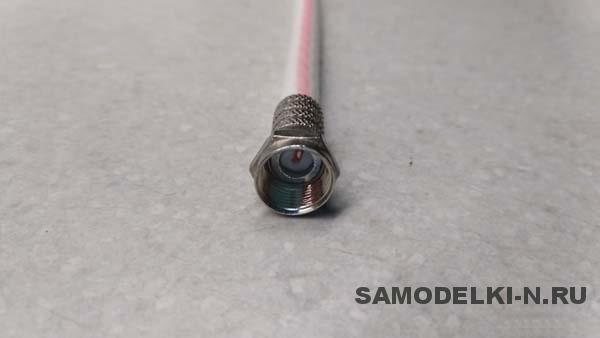

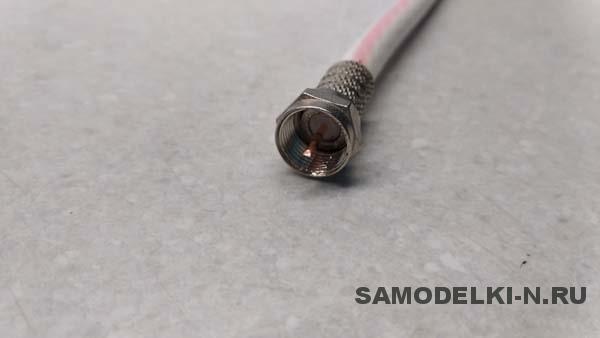

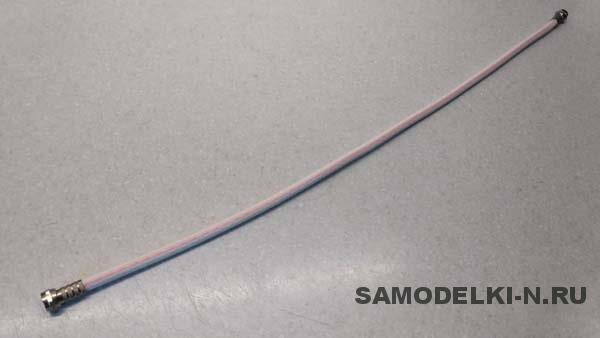

Накрутить на концы кабеля F-разъёмы RG-6.
Центральную жилу замыкаем с оплёткой только с 1-го конца, 2-ой замыкать ненужно.

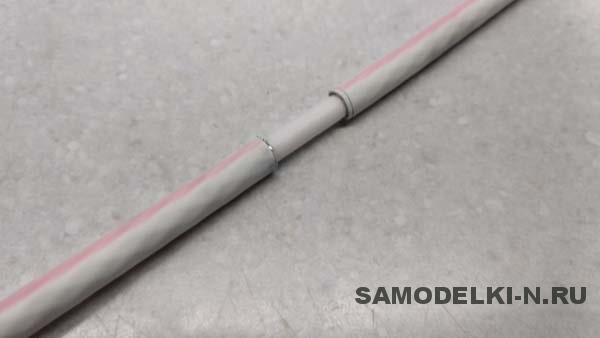

Потом, по середине кабеля, необходимо разметить и срезать внешную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы!

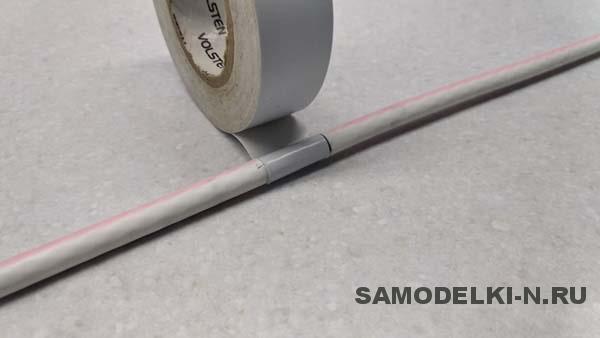

Срез, заматываем изолентой.

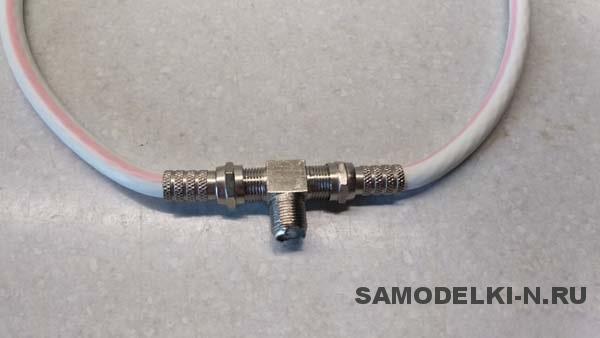

Концы кабеля с F-разъёмами закручиваем на телевизионном тройнике.

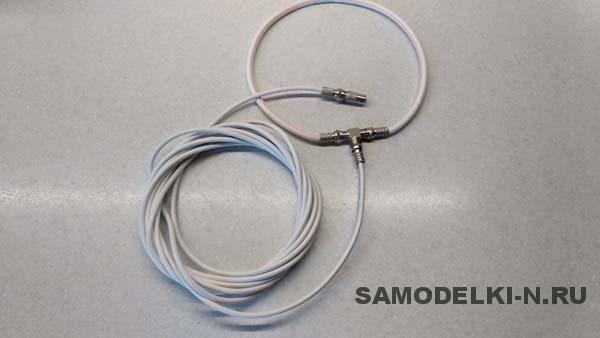

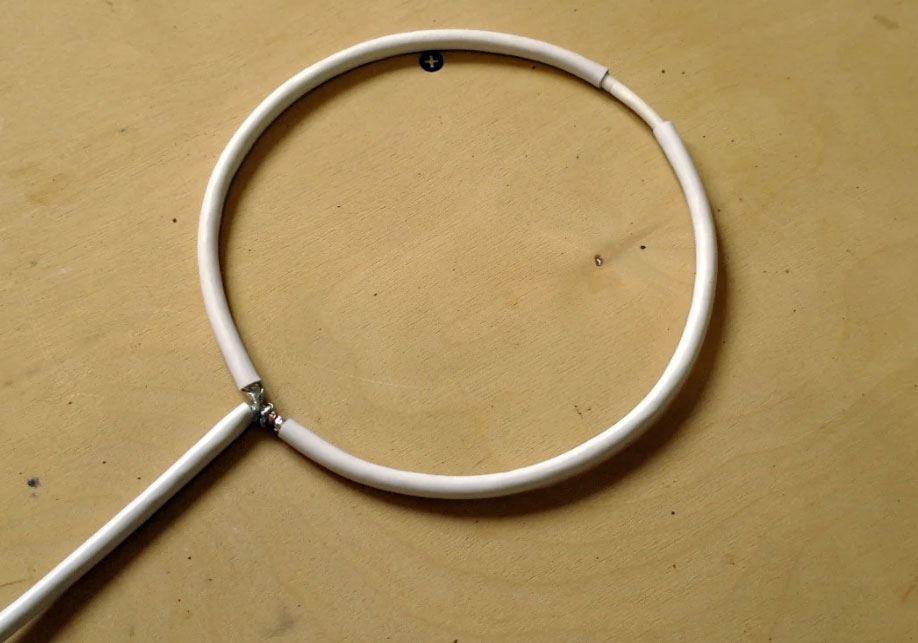

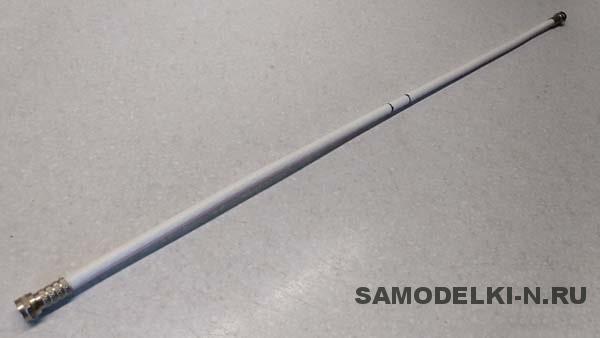

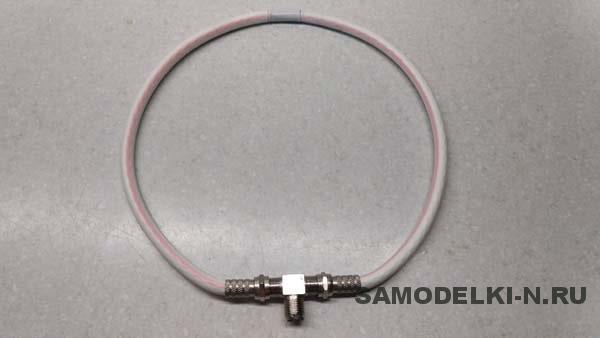

Выходит вот такое кольцо из кабеля.
Желаю уточнить, что не претендую на разработку чего то нового в этой антенне, только изменил сборку на более комфортную, с учётом современных девайсов. Не могу осознать как работает эта антенна, но поверьте, поэкспериментировав с ней в разных критериях приёма (ретрансляторы 15 км. и 100 км.), удостоверился, что при таковой обычной конструкции она обладает хорошими чертами и работает (при маленький длине кабеля понижения (3 — 4 метра) не ужаснее активной!
Советуем ознакомиться с аналогичной устройством антенны с усилителем — самодельная ТВ антенна.
Видео, создателя этой самоделки, где тщательно показано как выполнить антенну из кабеля для цифрового ТВ своими руками.
Цифровое ТВ. Ликбез. Как подать питание от телека на антенну активную цифровую ТВ DVB-T2
Наш эксперт Станислав Боуш Ведает:
Активная тв антенна отличается от пассивной тем, что в ней есть усилитель телевизионного сигнала.
В пассивной антенне нет усилителя на транзисторах либо микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким макаром, что с 1-го направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень добротных антенн может быть даже 5 градусов. Другими словами чем посильнее антенна, тем поточнее ее нужно навести на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинноватой. Верная наибольшая длина пассивной антенны приблизительно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это необходимо для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. Другими словами, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.

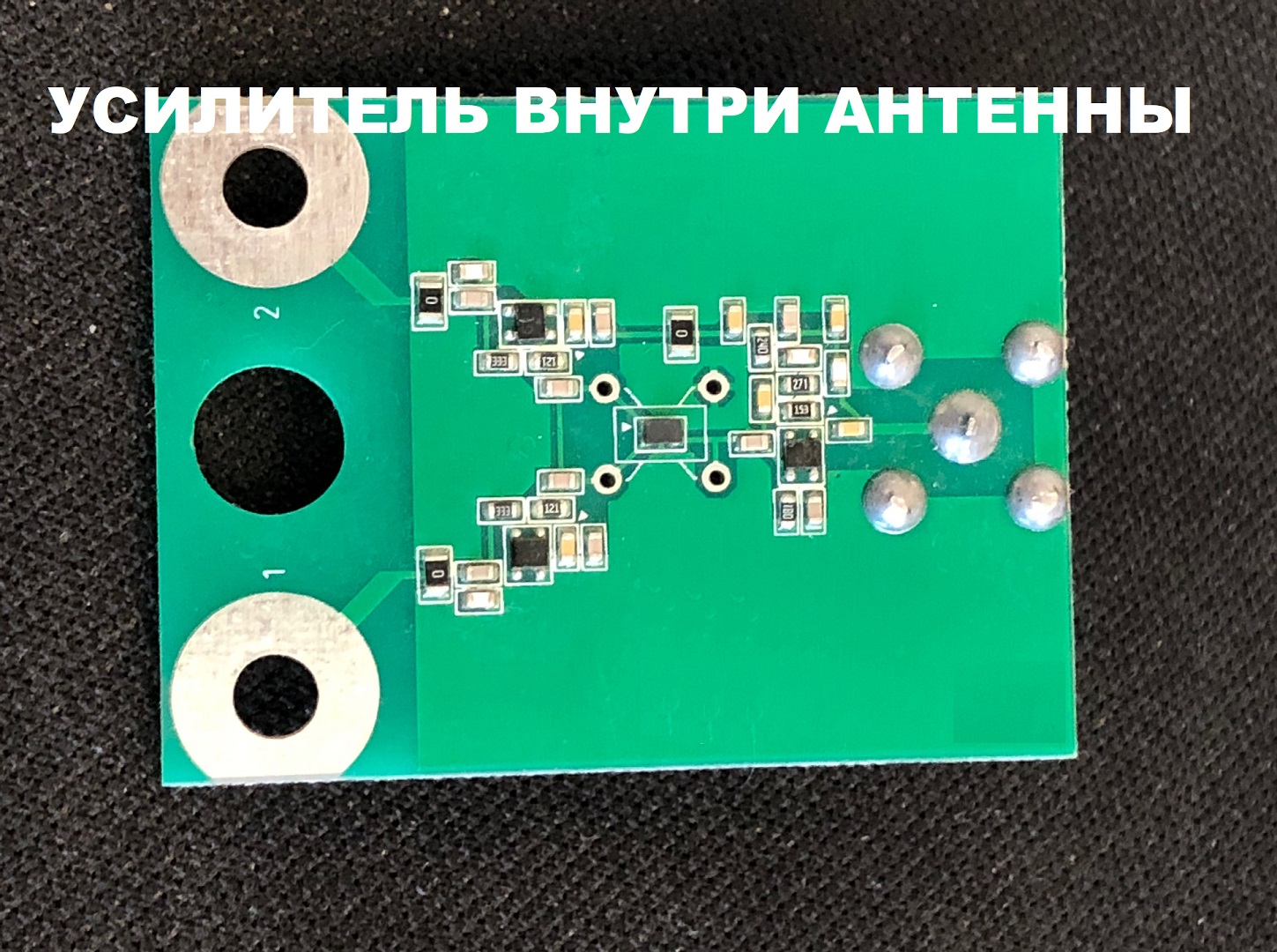

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!
Для того, дабы усилитель работал, нужно на него подать напряжение питания. В современные антенны питание 5 Вольт подается по центральной жиле кабеля. Антенные телевизионные сетевые адаптеры 12 Вольт медлительно, но непреклонно уходят в прошедшее (блоки питания антенны, которые втыкаются в розетку 220 вольт). Есть более современные решения. Еще более комфортные.
Как подать питание 5 вольт на антенну по антенному кабелю? Об этом Вы узнаете из статьи.

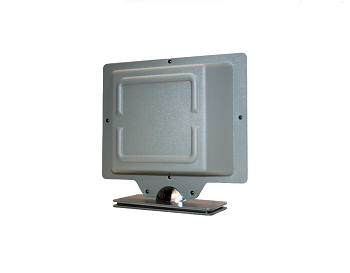

Вот антенна, к примеру, комнатная направленная активная, именуется Т-3310 создание компании antenna.ru. При подаче питания, светится индикаторный светодиод.

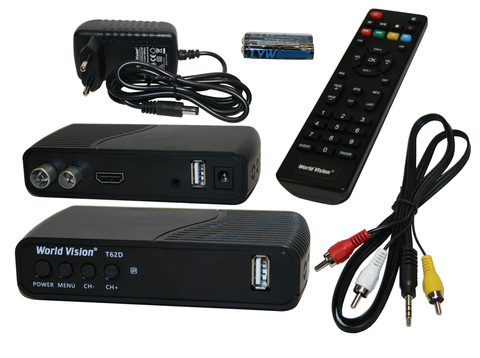

1-ый метод подачи – это питание от тв ресивера (цифровой приставки). Во всех, полностью во всех ресиверах реализована функция включения питания антенны.

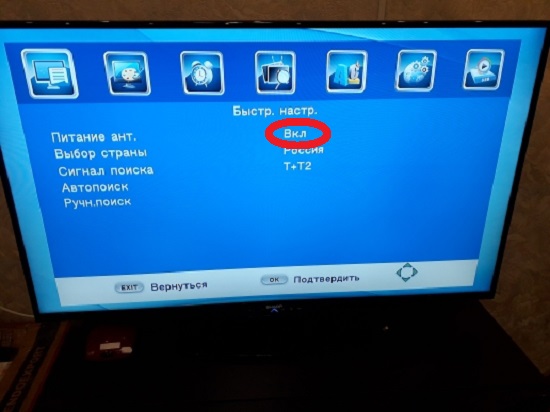

Для этого в меню ресивера нужно отыскать пункт Питание антенны и переключить с ОТКЛ на ВКЛ. Вот так:
Как включить питание на антенну в телеке? Если он современный СМАРТ телек? А никак! К огорчению, в Цифровых телеках таковой функции нет! Ни в LG, ни в Самсунге, ни в JVC! Ни в каких телеках!
Не спрашивайте меня, почему — вот не изготовлено!
Потому вопрос как подать питание на активную антенну в современных телеках очень важен для осознания.
Потому для питания активных антенн выдумано особое устройство, которое почему-либо именуется не блок питания, а инжектор питания.
Видеоклип "Как подключить активную антенну к Телеку" на YOUTUBE
С вами канал antenna.ru!
Основная идея разработчиков была в том, что антенну нужно питать от USB разъема современного телека, делается это вот таким макаром:

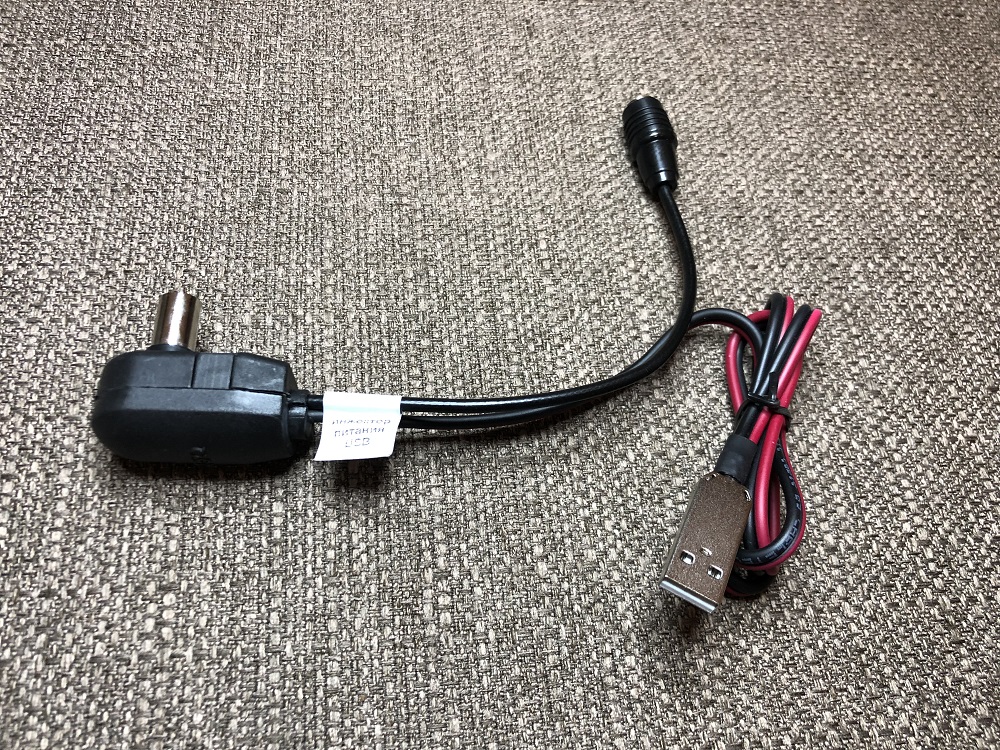

Инжектор имеет три разъема – USB, ТВ папа, ТВ мать.
USB втыкаем в USB телека, ТВ папа – в ТВ гнездо телека, ТВ мать – к антенне!
А в половине современных телевизоров на USB разъем питание не подается! Поточнее, подается, но только если воткнуть в него флешку и в меню телека избрать пункт Глядеть кинофильм либо Слушать музыку с USB. А у нас задачка совершенно другая, мы желаем глядеть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

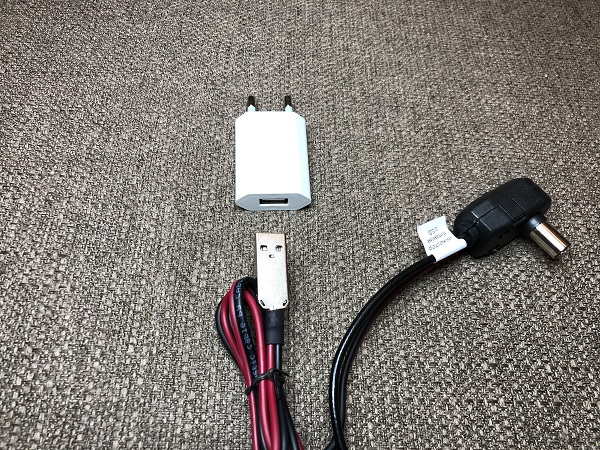

Что делать? А все очень просто! Нужно применять блок зарядки от мобильного телефона. Вот, к примеру, таковой. USB инжектора втыкаем не в телек, а в блок питания.
Вуаля! Светодиод на антенне засветился, означает, антенну мы подключили верно.
Внимание! Инжектор питания без светодиодного индикатора индикатора это очень таинственная вещь — полностью неясно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это потаенна покрытая мраком. Вот поэтому я рекомендую инжектор питания Триада-311 с индикаторным светодиодом (ссылка на него есть в конце статьи).

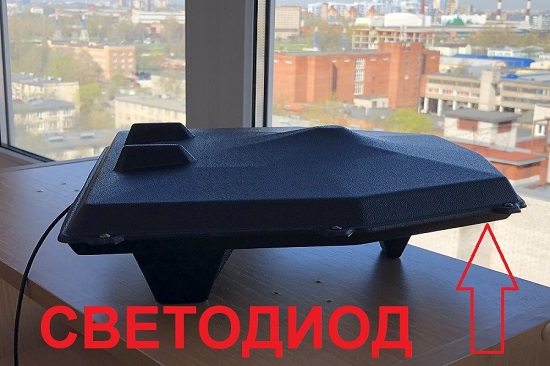

Светодиод в антенне Т-3320/antenna.ru

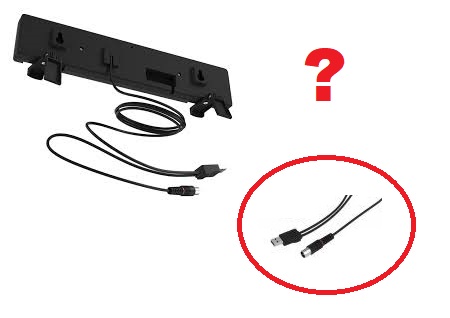

И еще: В продаже есть антенны с интегрированным прямо в антенну USB инжектором.
Но, длина USB кабеля и антенного кабеля у таких антенн обычно очень маленькая, см 50, потому такие антенны комфортно применять исключительно в зоне уверенного приема, так как, если антенну будет нужно отнести метра на три от телека, сейчас пригодятся два удлинителя. Для вас придется брать и антенный удлинитель, и удлинитель USB.
Итак, на вопрос "какая тв приставка подает питание на антенну" ответ — неважно какая!
Итак, на вопрос "какой телек может подать питание на антенну" ответ — не много какой!
Вывод: если нет цифровой приставки, а есть современный телек с DVB-T2 — используйте инжектор Триада-311 и зарядник от телефона для подключения питания активной антенны.
Вот, фактически и все!
Таким макаром, питание на активную телевизионную антенну идеальнее всего подавать от ТВ USB инжектора (5 Вольт).
С вами был канал antenna.ru и наш эксперт Станислав Боуш!
