АНТЕННА ИЗ ПИВНЫХ БАНОК
либо Так ли жутка цивилизация, как её малюют?
Люблю я глядеть анонсы, и в особенности ассоциировать их по различным каналам (нежели российские и украинские глядеть последовательно, то от подачи 1-го и такого же материала можно получить отдельное, ни с чем же не сопоставимое удовольствие…). Но на данный момент речь не о том. 2-ая неделя мая выдалась откровенно скучноватой. Исландский вулкан поутих и мировые СМИ откровенно затосковали. Если б ещё не рукопожатия под девиз "Российские и украинцы — братья навек!" (не снова, а опять), так и журналистам не о чем трепаться было бы.
А нет! Сумел телеящик меня позабавить, скрасив будничное изготовление ужина.
Проявили паренька, если не ошибаюсь — из Днепродзержинска. Зовут Александром, а фамилия позаковыристей. И вот этот новый Шурик, учась в своём техникуме, вымыслил между делом антенну из пивных банок, чем очень повеселил собственных педагогов.
За две минутки телевизионного сюжета особенных подробностей не было, а во мне проснулся энтузиазм! Хоть и дилетантский, но всё же. Заморочек с телеканалами не имею, стоимость на кабельное не напрягает, но больно уж решение конструкторское смышленое.
На следующий денек начинаю шерстить Веб на предмет подробностей данной инфы. Здесь оказалось, что схожая антенна издавна известна, и никакого новаторства, а тем более секрета не представляет.
Вся нарытая инфа условно делится на три кусочка с достаточно малозначительными отличиями. Для наглядности привожу все.
= Для приёма телевизионного сигнала в местах, где комнатной антенны уже недостаточно, отлично подойдёт устройство, специально сделанное из средств находящихся под рукой: 2-ух пустых пивных банок. Представляя собой ординарную, но очень эффективную антенну с радиальным излучением для спектра 70 см, это решение дешево и просто в изготовлении.
1. Антенна из банок 0.5л очень популярна, ну и делается просто — 2 банки, 2 палки (сколачиваются буковкой Т), оплётка кабеля на одну банку, центральная жила на вторую, всё это скотчем приклеивается к горизонтальной палке, кабель — к вертикальной.
Весь ДМВ спектр перекрывает. (Традиционный диполь да ещё и широкополосный). Исключительно в пространстве покрутите для наилучшего приёма.
2. В центре дна пивной банки сверлится отверстие поперечником 5…6 мм. Потом через это отверстие проводят кабель питания антенны (типа RG-58) и выводят наружу через другое отверстие в крышке емкости. Эта баночка образует левую половину излучателя, при всем этом донышко оказывается справа.
Выдвинутый конец кабеля зачищают на расстояние около 15 мм, и распушенный по поверхности донышка экран кабеля припаивается к нему. Оставшийся центральный проводник освобождается от изоляции на длине около 3 мм и припаивается к середине донышка 2-ой банки.
Пайку в этом месте необходимо делать узеньким паяльничком, т. к. щель между баночками должна быть малой. Обе емкости сейчас размещены последовательно. Щель между ними заматывают 2-мя оборотами липкой ленты, дабы зафиксировать размер щели постоянным и защитить пайку от непогодицы. В случае отсутствия липкой ленты подойдёт скотч. Если нет и скотча — обмотать хоть каким подручным материалом.
Идеальнее всего применять емкости из-под пива из белоснежной жести ёмкостью 0,5 л: для пайки дюралевых банок нужен особый флюс. При подготовке антенны следует также направить внимание на то, что банки 0,5 л перекрывают наименьший спектр (только ДМВ). Для расширения спектра лучше применять литровые банки: они хорошо принимают и метровый, включая главные каналы.
3. Еще моя бабушка гласила, что голь на выдумку хитра. Чего только не мастерят умельцы. Но вот поверить в то, что самодельная антенна из пивных банок заработает, ни за что бы не согласилась. Пока супруг не смастерил её сам. Я понимаю, что многие скептики произнесут, что все это ненадобная растрата времени. Но ведь есть и те, кто, к примеру, не установил еще спутниковую тарелку или снимает квартиру и не может для себя позволить проводить кабельное.
Не знаю почему, но в нашей квартире даже с обыкновенной комнатной антенной не указывает ни один телеканал. Может, от вышки мы далековато либо кто-то сигнал преднамеренно «забивает», но факт остается фактом. Прожив два месяца без телевидения и совсем обозлившись на кабельное ТВ (50 гривен за месяц, а глядеть нечего, ну и качество не ахти), мы отважились на авантюру. Сейчас у нас показываются 7 каналов (Интер, Новый, СТБ, Мегаспорт, 1-ый, ТРК Украина и еще местный один).
И думаю, это не предел, ведь в эталоне емкости пивные должны быть литровыми либо по 0,75 л (в таких продают какое-то супердорогое фирменное пиво), тогда, по сведеньям свидетелей, антенна воспринимает более 20 телеканалов.
Для самодельной баночной антенны нам пригодится: 2 клопа, 2 пустые пивные банки, паяльничек и олово (не непременно), 3-5 метров кабеля (кабель телевизионный RG 6U), древесный тремпель, скотч либо изолента.
Начнем с кабеля. Нам пригодится обыденный телевизионный кабель.
Его необходимо довести до разума. Для этого аккуратненько надрежьте мягенькую верхнюю оболочку с 1-го конца. Под ней вы увидите серебристый экран – нечто напоминающее фольгу. А под экраном будет очередной мягенький слой защиты. Под этим слоем будет сам кабель.
Итак, разбираемся с этой многослойностью. Верхний мягенький слой срезаем см на 10 от края. Экран аккуратненько закручиваем пальцами, дабы вышло ответвление. Средний слой защиты обрезаем на 1 сантиметр.
С другой стороны кабеля должен остаться штекер. Его мы будем подключать к телеку.
Насчет длины кабеля. Его должно быть более 3-х метров. Просто когда баночная антенна будет готова, ее придется успешно «пристроить». Как показала практика, самый наилучший прием у окон (у нас антенна висит на багете), потому вы должны приблизительно представить, сколько для вас пригодится кабеля.
Сейчас о самих банках. Если у вас есть возможность, купите банки, емкостью 0,75 либо 1 литр. Правда, литровая баночка германского пива стоит 40 гривен, а российскее в такую тару, к огорчению, не разливают. Но, если вы гурман либо желаете «словить» больше каналов, не скупитесь. Вскрывайте пиво очень аккуратненько, дабы ключи-открывашки не отпали от емкости. Так необходимо для дела. Выпейте пиво, баночку ополосните и просушите. Сейчас возьмите приготовленный кабель и небольшим клопом прикрутите к одной банке экран, а к другой – сердцевину кабеля.
Молвят, что прикручивать необходимо к самим ключам, но мы пробовали и так, и так – различия нет. Желаю направить внимание читателей, что качество отображения улучшается, если сверху эти клопики припаять к банке. Без пайки в принципе возможно обойтись, а вот без клопов никак – олово к дюралевой банке припаять фактически нереально!
Видите ли, на одной банке нет ключа-открывашки. Мы просто пробовали по-разному, итак вот до сего времени не усвоим роль этого ключа – на качество особо не оказывает влияние. Но может это у нас так, а в обычных домах (где стандартные каналы ловит комнатная антенна) это может быть значительно.

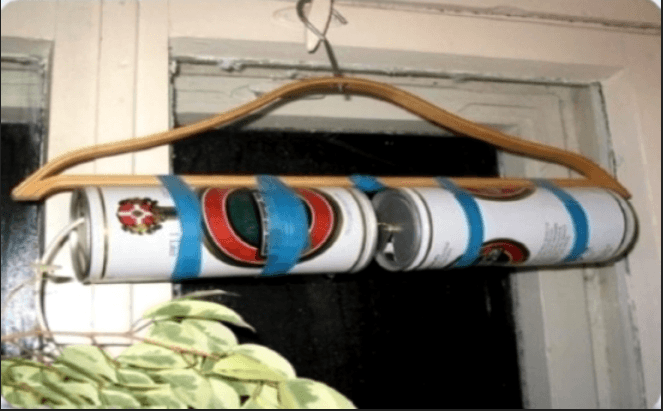

Сейчас эти емкости необходимо прикрепить к тремпелю. Подойдет обыденный скотч, у нас – изолента. Принципиально, дабы тремпель был древесный.
Банки непременно должны находиться на одной прямой. А вот расстояние между ними находится в зависимости от ёмкости банок. Если емкость 0,75 л, то расстояние должно быть 75 мм. Невзирая на то, что в нашем случае емкость была 0,5 л, качество трансляции лучше было с расстоянием 75 мм. Думаю, с этим стоит экспериментировать в каждом отдельном случае. Двигать емкости нетрудно, если они крепятся изолентой.

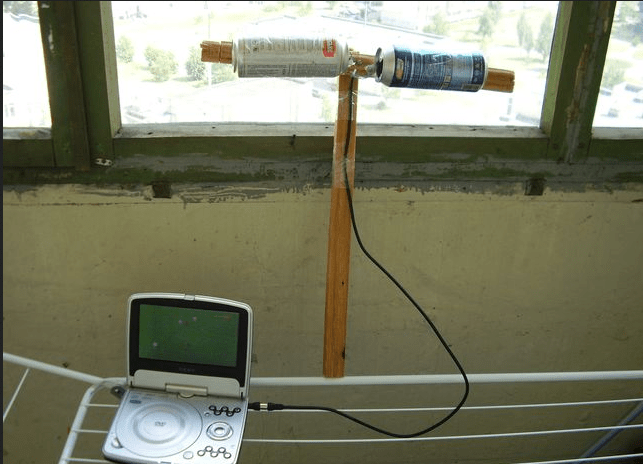

Сейчас штекер подключаем к телеку и вкупе с самодельной антенной гуляем по квартире. Выбрав безупречное размещение, крепим антенну. Смотрится конструкция не ахти. Но нам подфартило, она висит на багете, а сверху накрыта гардиной. Никто ничего не лицезреет. Зато мы лицезреем семь каналов.
Если для вас повезет, и кабельное будет не запаролено (бывало и такое), то вы безвозмездно будете глядеть к тому же кабельные каналы.
Не ну с банками от пива все понятно, там в принципе можно и от сгущенки повесить, просто необходимо будет их обоюдным размещением поиграться, и длинноватой петли подходящего коаксиала. Неясно только для чего экран-то ко 2-ой банке припаяли. На теоретическом уровне обе банки нужно вешать на центральную жилу и лучше через развязывающий ферритовый трансформатор (он есть в любом ТВ-разветвителе). А экран на то и экран — его нужно землить!
Кстати, отыскали в вебе схему Wi-Fi антенны – нужно будет испытать. Халява – штука манящая…
Если вы ещё и расстояние попробуете подобрать между банками, то может быть и больше каналов будите глядеть. =
Вот такие вот пироги, а поточнее антенны из подручного вторсырья. На для себя (а поточнее, в своей квартире), конструкция не проверялась. Пока. К пиву отношусь флегмантично, а сынок маловат для таких тестов. Но выводы кое-какие так и тянет сделать… Не могу сдержаться. В особенности позабавил один форум на данную тему, где один свирепый дедок (это я по его аватару сужу), всё время влазил с комментами не в тему. Всё потешался, для чего мастерить такую антенну, если можно её приобрести.
Купить-то можно. Не вопрос.
Другое дело, что поймёт только человек постсоветского места, где наиумнейший журнальчик "Наука и жизнь" из года в год печатал хитроумные придумки народных умельцев из того, что практически под ногами валяется. Изготовленное своими руками не то, что приобретенное!
На данный момент много дискуссий об инноваторских разработках. Как обычно много конкретно дискуссий. Вобщем, нам к этому не привыкать. Не 1-ое десятилетие так живём.
Да, на данный момент технологии очень усложнились, и открытия в гараже либо на кухне уже не сделаешь. Но всегда ли это так? Анонсы я смотрю часто и подмечаю сильно много несоответствий… между здравым смыслом и реальностью.
Сколько проходит сюжетов о провинциальных изобретателях, которые практически из металлолома собирают экономные и экологичные авто, ветряные и солнечные генераторы для домашнего применения — и не делают из этого секрета, стучат в двери властей и предлагают свои услуги — иногда даже из незапятнанного патриотизма.
И что? Как качали нефть, так и качают. А для чего заморачиваться? На наш век угля, газа и нефти ведь хватит! Да так ведь и проще держать под контролем всю мировую экономику. Поставить в зависимость от энергетических ресурсов и диктовать свои условия. Правда?
Антенна из пивных банок своими руками
Антенна для цифрового телевидения может стоить довольно недешево. Все же, ее можно сделать без помощи других в домашних критериях. При этом довольно иметь под рукою простые подручные материалы, а особых умений как таких не нужна.
- Механизм работы антенн для цифрового телевидения
- Конструкция приемных антенн
- Антенна из пивных банок для цифрового телевидения — пошаговая аннотация
- Как установить и настроить антенну из пивных банок
- Как обеспечить устойчивый прием
- Последующее улучшение антенны и защита
Механизм работы антенн для цифрового телевидения
Невзирая на тип сигнала, его передача обеспечивается излучателями башни. За прием волнового канала отвечает антенна. Поэтому, дабы получить цифровой сигнал, нужно иметь под рукою устройство синусоидальной формы, поддерживающее наивысшую частоту.
После того, как электромагнитная волна проступает через принимающие лучи антенны, в последней наводится V-напряжение. Все волны позволяют сформировать различный потенциал, отмечая каждый отдельным знаком.
Под наведенным напряжением в замкнутом приемном контуре с сопротивлением проходит электрический ток, нарастающий равномерно. Этот ток уже обрабатывает особая микросхема телека. Потом на экран передается картина, а через динамики поступает звук.
Стоит осознавать, что нереально подключить впрямую цифровую трансляцию с помощью стандартной аналоговой антенны. Так, поначалу нужен собственного рода посредник, который будет заниматься декодированием сигнала – приемник DVB-T. Вприбавок, будет нужно воспользоваться антенной Туркина для DVB либо дециметровым ее аналогом.
Конструкция приемных антенн
Главные характеристики работы – КУ (коэффициент усиления) и КНД (коэффициент направленного деяния). Их можно отрегулировать зависимо от конструкции и сопротивления антенны. Эти свойства указывают на эффективность устройства.
Большая часть антенн от производителей проектируются с учетом охвата всей окружающей местности. Их КНД можно сопоставить с коэффициентом полезного деяния и добивается величины 1. Зависимо от конструкции, антенны делятся на такие типы:
- Плоские. Принимают горизонтально отправленный сигнал. Отличаются простотой конструкции, дешевизной и простотой в производстве. Благодаря радиальному горизонтальному охвату высококачественный сигнал принимается в 99% случаев.
- Широкие. Могут находить сигнал как по горизонтали, так и по вертикали. Благодаря работе в обоих плоскостях обеспечивается сферический поиск. Их цена более высочайшая и для их производства необходимо больше компонент. Но они подходят в той местности, где плоские модели не находят сигнал (в горах).
Что касается коэффициента усиления, под ним предполагается расстояние, на которое действует антенна. Показатель имеет единицу измерения децибелы. Другими словами, он показывает шумность сигнала, на которую рассчитан приемник.
При далековато расположенном ретрансляторе будет нужно мощная антенна с низким коэффициентом. Она же подойдет, если в местности с неблагоприятным климатом, где заглушаются радиоволны с последующим понижением их шумности.
Антенна из пивных банок для цифрового телевидения — пошаговая аннотация
Описываемая антенна отличается простотой в сборке. Все же, будет нужно приготовить нужные материалы и проявить наивысшую терпеливость – трудности могут появиться в хоть какой момент. Также, при сборке первой модели из пивных банок рекомендуется применить плоскую конструкцию. Она более ординарна и дозволит получить нужный опыт для будущих устройств.
Достоинства материала
Существует несколько обстоятельств, почему банки пользуются спросом при изготовлении антенн:
- большая площадь приема – развернув банку, можно получить обыденный железный лист;
- хорошая проводимость алюминия, которая незначительно ниже чем у меди. Потому у него малые утраты при сопротивлении;
- пониженная парусность благодаря аэродинамической форме – животрепещуще при установке на улице;
- нет необходимости в крепком креплении благодаря легкости всей конструкции;
- банки – доступны и чуть не бесплатные. Вприбавок, вскрытый лаком алюминий не поддается воздействию воды.
Какие банки для антенн избрать
Так как производители пива выпускают банки в согласовании с одним эталоном, на материал можно не заострять внимания. Для первой модели довольно приготовить две пивные банки емкостью 0,5 литра, хотя подходят и огромные. При всем этом можно применять больше банок – главное, дабы их количество было парное. Очень рекомендуется устанавливать менее восьми штук.
Как избрать кабель и держатель для антенны
Что касается выбора кабеля, проблем с этим появиться не должно. Подойдет стандартный коаксиальный провод, применяемый при подключении к кабельному телевидению. Длина подбирается с учетом расстояния будущей антенны от цифровой приставки.
С держателем для антенны также не должно появиться заморочек. Если она будет установлена в помещении, подойдет древесный либо пластмассовый предмет – обычная вешалка решит делему с поиском.

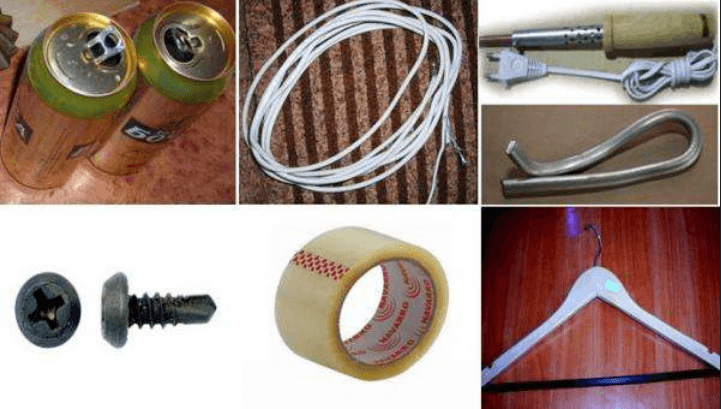

Общий набор инструментов и материалов
Дабы привести будущую антенну к виду готового изделия, потребуются дополнительные материалы и инструменты. Базисный набор смотрится следующим образом:
- отвёртка и шурупы (если есть возможность, можно употребляться паяльничек и пайку);
- матча, закрепляющая устройство;
- изолента;
- коаксиальный кабель;
- пивные банки.
Можно узреть, что фактически все нужное в большинстве случаев даже не надо докупать в магазине.

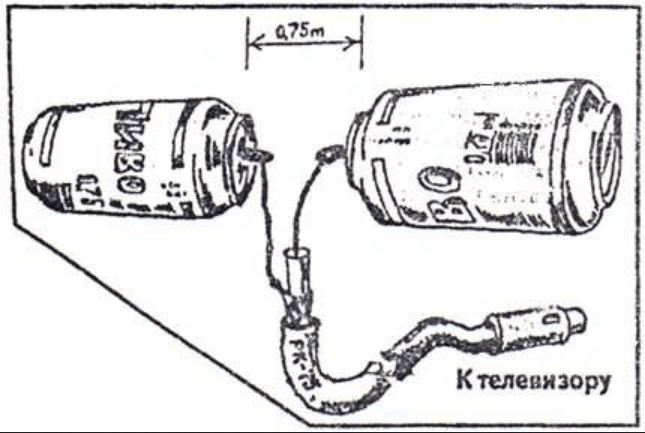

Чертежи, схемы и ручной расчёт
Никто не вымыслил, как повсевременно ловить мощнейший и размеренный сигнал. Но те, кто изготавливал у себя дома антенну, помнят два главных правила:
- банки нужно закрепить друг напротив друга и их количество должно быть парное, идеальнее всего от 4 до восьми. Хотя нередко хватает и 2-ух штук;
- оплётку и основную жилу следует укреплять на различные банки.
Закрепляя банки, необходимо учесть расстояние между ними. Обычно, оно составляет 75-80 мм, правда более четкие значения нужно находить методом проб и ошибок. Поэтому, элементы закрепляются не сходу, дабы их можно было отрегулировать в дальнейшем. Это поможет без заморочек изловить наилучший сигнал.
Понятно, что расписывать формулу расчета нет смысла – все равно просчитать четкое размещение частей не получится.

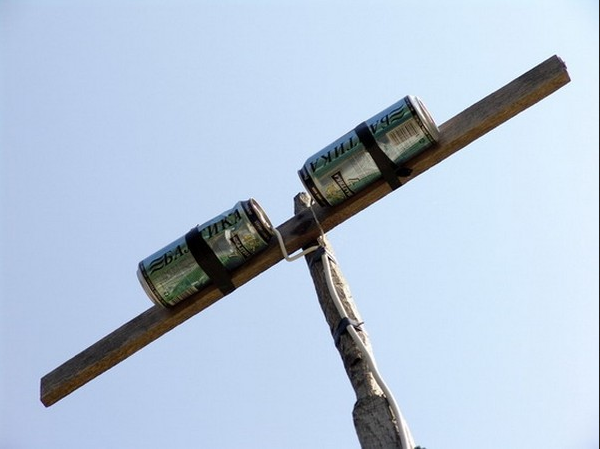

Мачта и каркас
Что касается крепительной мачты и каркаса, тут можно свободно давать волю фантазии с учетом собственных способностей. Дабы прирастить качество приема, подходят следующие варианты:
- к рейке банки закрепляются изолентой;
- на рейку крепится несколько поперечных реек. Таковой вариант обеспечит более действенный прием.
Когда каркас будет готов, можно перебегать к выбору мачты. Ею может быть стальная трубка, палка либо просто стенка дома. Единственное – между креплением и пивными банками не должно быть никаких контактов. Это означает, что шурупами воспользоваться можно, только придется смотреть, как они будут размещены.

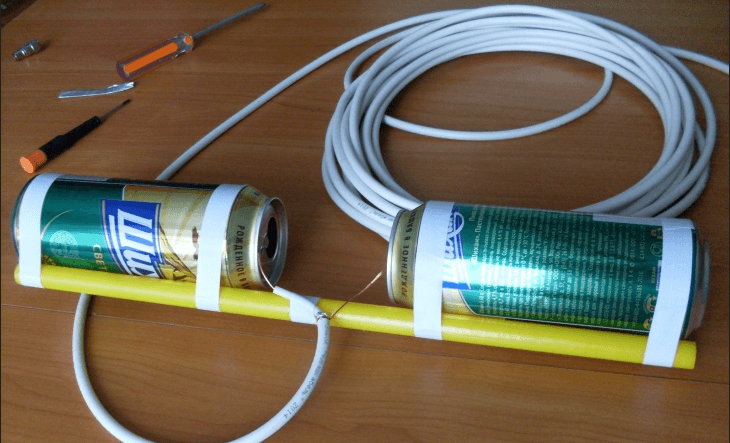

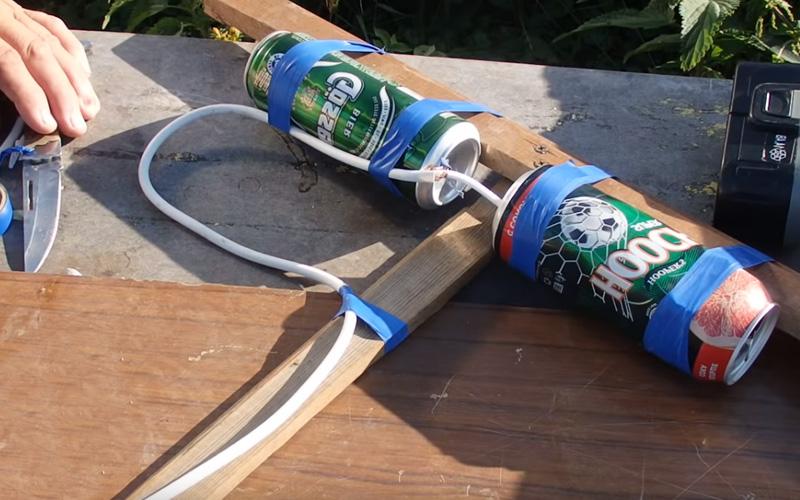

Процесс сборки
С каркасом и мачтой остается перебегать к сборке изделия:
- Банки необходимо приготовить – помыть их в жаркой воде и потом высушить.
- В банках проделываются дырки, после этого в них вкручиваются шурупы.
- Маленькой кусочек телевизионного кабеля следует разделать так, дабы поделить основную жилу с оплеткой и их длины хватило к двум банкам.
- На один шуруп крепится жила, на 2-ой – оплётка.
- Банки крепятся к рейке и можно перебегать к поиску сигнала.

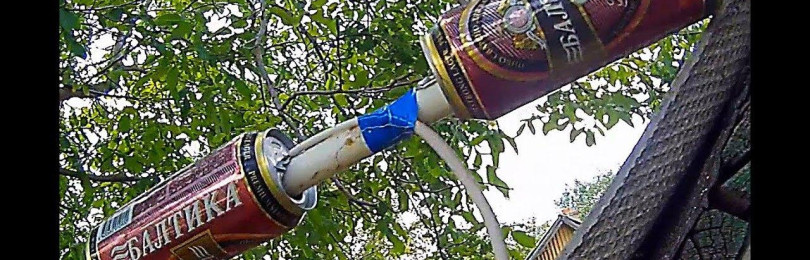

Тут можно добавить, что если под рукою не оказалось саморезов, жилу с оплеткой можно привязать к язычку банки, применяемом для ее открытия. Если же стену банки зачистить, можно припаять края кабеля.

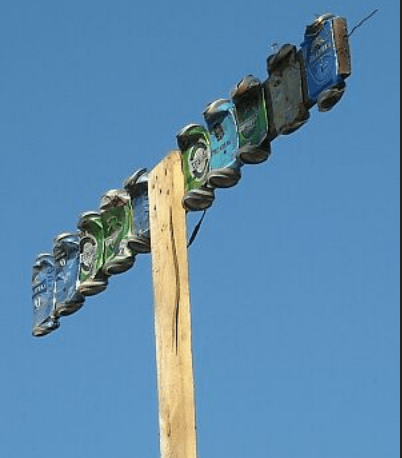

Дабы усилить прием, применяется последовательное соединение нескольких банок. Банки с различными соединениями нужно располагать перекрестно.
Как установить и настроить антенну из пивных банок
Установка антенны для цифрового ТВ осуществляется как и в случае с комнатной. Будет нужно прогуляться с присоединенным к ТВ и телеприставке устройством и проверить, где идеальнее всего принимается сигнал. Так как уровень сигнала в помещениях дома всегда отличается, не стоит рассчитывать на резвый итог.
Это касается и монтажа приемника сигнала на крыше дома либо во дворе – дабы трансляция обеспечивалась размеренно и без перебоев, нужно проверить все вероятные места установки.
Но после отысканного места может востребовать его проверка – полностью может быть, что цифровой сигнал будет временами пропадать. Хотя почти всегда довольно верно расположить банки антенны:
- их следует передвигать по сторонам, замеряя при всем этом расстояние;
- держать под контролем изменение сигнала на дисплее телека. Это стало проще, так как современные модели ресиверов и ТВ обустроены функцией замера свойства трансляции;
- когда размещение будет подобрано, необходимо закрепить банки изолентой.
Настраивать антенну можно по следующему ориентиру – для жестянок объема 0.75л среднее расстояние 7,5 см. Дабы во время опции кабель не оторвался, его можно зафиксировать скотчем либо изолентой к каркасу и мачте.
Никакие дополнительные работы проводить не надо. Сложность опции находится в зависимости от количества частей – чем их больше, тем подольше времени займет настройка.
Как обеспечить устойчивый прием
В главном сборка и установка проходят без заморочек и картина по телеку отображается размеренно. Дабы избежать вероятных заморочек, следует пользоваться этими советами:
- как можно меньше применять железные элементы, в эталоне – отрешиться от них;
- закреплять от 4 и поболее банок – если их меньше, декодирование сигнала DVB-T2 будет неосуществимым из-за сокращения спектра доступных дециметровых волн;
- стараться установить антенну в таком месте, где отсутствуют источники помех, посторонние радиоволны, также огромные стальные предметы.
Очередной принципиальный момент – при установке таковой антенны следует убедиться, что между наиблежайшей телевышкой и местом приема не размещены высотки. Они могут перекрыть прием сигнала из-за чего оборудование становится глупым.
Последующее улучшение антенны и защита
К слову, оборудование можно выполнить еще лучше. К примеру, выполнить его работу более размеренным – при помощи усилителя сигнала. Его цена относительно низкая и приобрести его не составит трудности. В большинстве случаев, его укрепляют между кабелем и банками, что обеспечивает более эффективную трансляцию сигнала.
Следует держать в голове, что еще никто не вымыслил единственно верного управления по сборке. У каждого мастера есть свои секреты и трюки, но получить рабочую установку можно без особенного труда. Для этого довольно следовать описанным выше советам. В любом случае, на итог (просмотр телеканалов) разные дополнения либо новые идеи воздействую не особо. Зато сумеют повысить надежность оборудования либо его эффективность.
