Знакомство с вопросом начнем с традиционного определения:

Заземление это целенаправленно выполненное электрическое соединение какой или части электрической сети с заземляющим устройством.

Под частью сети будем иметь в виду точку либо конструктивный элемент оборудования, к примеру, корпус на которых в рабочем "штатном" режиме напряжение отсутствует, но может показаться в итоге неисправности, к примеру, пробоя либо уменьшения сопротивления изоляции.

Но, даже появившись в силу нареченных обстоятельств, это напряжение не представляет угрозы до того времени, пока не будет прикосновения к аварийной части системы человека либо животного.

В данной статье рассматривается механизм работы заземления в электрических сетях с глухозаземленной нейтралью, к которым относятся системы электроснабжения квартир в многоквартирных и личных домах.

Так как я впереди себя поставил задачку поведать о том что такое заземление ординарными словами и очень доходчиво, то разъяснять устройство и механизм работы заземления буду поэтапно и, по способности, тщательно.

Смотрим на рис. 1. Тут указана трехфазная цепь, но для упрощения в предстоящем будем брать одну фазу, так как почти всегда в быту мы пользуемся конкретно однофазовой системой.

• осветительные приборы;
• бытовая электрическая техника – стиральные машины, пылесосы, фены и пр.,

находящиеся, к примеру, в квартире.

Электрический ток, поступающий по фазному проводу L проходит через электроприёмник, совершает требуемую работу и по нулевому проводнику N ворачивается на подстанцию, где ноль имеет электрический контакт с заземляющим устройством.

Для увеличения надежности используются повторные заземления, но это тема отдельной статьи.

Так как электрический ток всегда идет по пути меньшего сопротивления, то даже при "пробое" на корпус он будет течь по нулю и дальше на землю. При прикосновении к аварийному участку возникает новенькая цепь: человек – пол – земля, которая часть тока возьмет на себя.

Величина этой части находится в зависимости от сопротивления появившейся цепи. При довольно огромных значениях опасность не велика, но при понижении его до 2.2 кОм (для однофазовых сетей 220 вольт и с учетом сопротивления человеческого тела) и наименее ток, протекающий через тело станет смертельным.

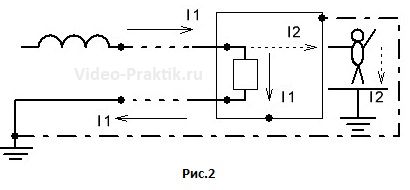

Соединив корпус с заземлением (штришок пунктирная линия) мы сделаем новейшую цепь с малым сопротивлением, которая просто "шунтирует" человека (рис.2). Что произойдет далее мы еще разглядим, но то что опасность поражения сведется к минимуму – разумеется.

КАК РАБОТАЕТ ЗАЗЕМЛЕНИЕ

Существует некоторое количество видов систем заземления, которые рассмотрены тут. При применении хоть какой из них вероятны разные варианты развития событий.

1. Напряжение на заземленный участок цепи поступает через некоторое сопротивление, определяющее ток утечки на корпус.

При всем этом, если сопротивление довольно велико, величина этого тока будет маленький. В данном случае потенциал на корпусе устройства через заземляющий проводник просто сравняется с нулем. Но ток по проводу заземления будет протекать повсевременно.

2. При "чистом" маленьком замыкании (КЗ) появляются сверхтоки, величина которых ограничивается только сопротивлением заземления, а величина его мала.

• сопротивлением заземляющего устройства (ЗУ) – про это ниже;
• сопротивлением проводов и контактов на участке от защищаемого оборудования до ЗУ.

Обычно, если все изготовлено верно, вторым моментом можно пренебречь. Но если соединения выполнены некачественно либо проводник имеет недостающее сечение, то могут появиться суровые препядствия.

Итак, что мы имеем при КЗ.

Ток утечки резко растет и происходит срабатывание автоматического выключателя. Если он есть, а он должен быть всегда.

• либо перегорят (это еще полбеды);
• либо возникнет пожар (про предпосылки его появления за счет дефектов проводки см. тут).

• минимум – счетчик накрутит излишние киловатт часы;
• максимум – проводка перегреется и произойдет то, что было описано несколько выше.

Выходом будет установка устройства защитного отключения (УЗО) либо дифавтомата. По обозначенным ссылкам просто и доходчиво описано как все это подключается и работает.

ЧТО ТАКОЕ ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО

Заземляющее устройство это конструкция, обеспечивающее электрический контакт заземляющих проводников с землей.

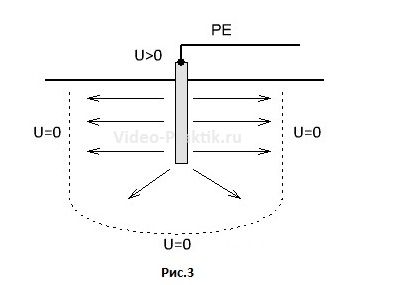

Работает оно следующим образом (рис.3).

Земля (то по чем мы ходим) способна поглотить фактически хоть какой заряд, но не сходу. При возникновении на заземляющем устройстве потенциала хорошего от нуля, появляется так именуемый ток растекания.

Другими словами до нуля этот потенциал миниатюризируется на некотором расстоянии от заземлителя (10-20 метров). Таким макаром на этом участке протекает ток (во все стороны от устройства заземления), величина которого определяется сопротивлением грунта.

Процесс этот довольно непростой и ординарными словами его обрисовать тяжело. Но все же для уяснения механизма работы заземления этого довольно.

Сопротивление, оказываемое току растекания и является сопротивлением заземляющего устройства. Его величина нормируется ПУЭ и, зависимо от требований к условиям эксплуатации и типу электроустановки лежит в границах 4-60 Ом.

Кстати, лучше ориентироваться на малое значение.

Сопротивление току растекания кроме черт грунта, которые, кстати изменяются зависимо от погодных критерий и времени года, зависит к тому же от площади контакта заземлителя с грунтом и его материала.

Таким макаром, в одном случае довольно будет 1-го штыря, в другом – будет нужно создание контура заземления из нескольких заземлителей. Кстати, такие заземлителя именуют искусственными.

• арматуру фундаментов;
• трубы водопроводов и пр.

Только не нужно путать магистральный водопровод и водопроводные трубы либо трубы отопления в квартире.

Последние применять в качестве заземления категорически запрещено. Если они и подключаются к заземлению, то исключительно в составе системы уравнивания потенциалов.

В окончание – данный материал следует рассматривать как ознакомительный, преследующий цель дать осознание предназначения, устройства и механизма работы системы заземления, но никак как пособие по его самостоятельному изготовлению.

© 2014-2022 г.г. Все права защищены.
Материалы веб-сайта имеют ознакомительный нрав, могут выражать мировоззрение создателя и не подлежат использованию в качестве руководящих и нормативных документов.

Что такое заземление и зачем оно предназначено

Некоторые производители пишут в руководстве по эксплуатации на свою технику, что для работы с техникой нужно провести заземление.

Также установку заземления требуют при строительстве дома. Что такое заземление, зачем оно необходимо, и можно ли без него обойтись, читайте ниже.

Что такое заземление

Заземление – это метод перевода электрического либо электростатического заряда в землю либо в особое, обнуляющее заряд, устройство. В большинстве домов и квартир проводка однофазовая (переменный ток), другими словами состоит из положительного и отрицательного заряда.

Это означает, что, при скачке напряжения он поменяет направление. В итоге заряд перейдет на технику, а не уйдет из системы. Током стукнет, если дотронуться до какого-нибудь электроприбора, присоединенного к сети. При всем этом высока возможность выхода из строя всей техники в доме, присоединенной к электросети.

На самом деле, заземление это железная пластинка либо провод, который применяют для отвода «лишнего» электричества от дома в место, где оно никому не причинит вреда. К заземлителям также относят громоотводы.

В отличие от обычного заземления, громоотвод нужно устанавливать на больших башнях и столбах, так как такие объекты испытывают очень сильное электростатическое воздействие, что делает их очень симпатичными для молний.

Как выполнить заземление своими руками

Заземление должно выполняться на шаге строительства. Это непременное правило прописано в ГОСТах и СНиП и ПУЭ. Обычно функцию заземления делает металлический каркас железобетонных блоков. Но если применяют другие материалы при строительстве фундамента, то заземление придется делать раздельно. Для этого от места, где установлен щиток, выкапывают траншею.

В траншею укладывают провод либо железную пластинку шириной более 6 мм. Потом в траншею, на расстоянии 80-70 см друг от друга вбивают толстые арматурные пруты, высотой 1-1,5 метра. Их соединяют между собой пластинами, которые или прикручивают, или приваривают к ним.

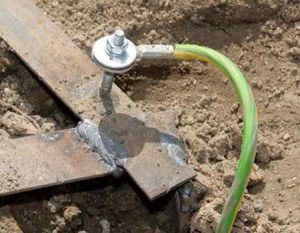

Пластинки и распределительный щиток закрепляют при помощи медного провода. Пруты должны выступать из земли на 10-15 см. Пластинка подсоединяется на распределительном щитке к шине при помощи медного кабеля и болтов.

Прямую конструкцию можно применять, но она имеет один недочет. В случае пробоя электрической системы дома, штыри окажутся под высочайшим напряжением и если к ним прикоснуться, будет сильный удар током. Потому в большинстве случаев применяют треугольный вид заземления с отводом. Он позволяет отвести заземлитель в другое место и оградить его.

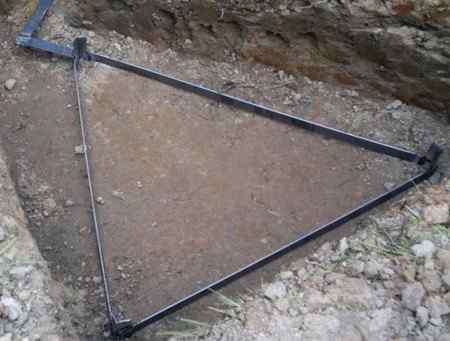

Сваренный из пластинок треугольник приваривают к толстым арматурным прутам и отводящей пластинке, которую укладывают в заблаговременно выкопанную для этого траншею. Отводящую пластинку присоединяют к распределительному щитку таким же методом, как и при прямом заземлителе. Есть и другие схемы заземления, но они не достаточно чем отличаются от прошлых 2-ух.

Что будет, если не выполнить заземления

Работа по заземлению просит больших физических усилий и времени. Естественно появляется вопрос, зачем столько усилий. Какие последствия в случае, если не проводить работы по заземлению, как это небезопасно, дабы так тужиться.

Многие не делают заземление в доме либо квартире по одной обычный причине. Пробои в проводке – явление редчайшее. Даже если оно случилось, дабы ток лупил сильно, пробой должен быть очень огромным. А так, легкое пощипывание электрического тока еще никого не убивало, тем паче, если человек при всем этом не контактирует впрямую либо через проводник с землей, то электрический ток также не чувствуется.

Также риск выхода из строя бытовой электротехники не так велик.

По сути, заземление — это быстрее требование технического эталона, а не необходимости. В почти всех старенькых домах заземление просто отсутствует и еще никого в таких домах током не уничтожило. Требование заземления – это в большинстве случаев требование производителей бытовой электротехники, в особенности таковой, которая изготовлена из металла, а не из пластика.

Как найти есть ли в доме заземление

Если нет способности найти зрительно есть ли в доме либо квартире заземление, другими словами нигде не видно ни подсоединения к системе заземления, ни штырей заземлителя, то проверить, его можно несколькими методами.

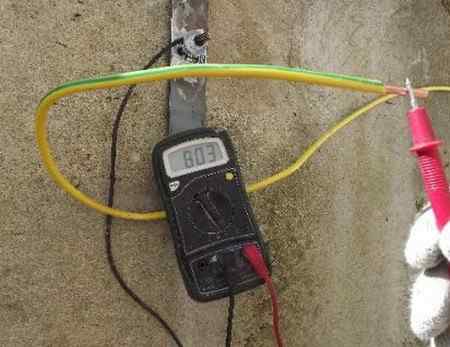

1-ый – это применять особое оборудование. Но, им нужно уметь воспользоваться, к тому же, оно стоит больших средств. Но еще есть один метод проверить, есть ли в доме заземление, но он работает только в этом случае, если в системе есть пробой, что очень принципиально.

Делается он так: в одну руку берется телефон, удостоверьтесь, что он работает. А другую кладете на отопительную батарею либо хоть какой другой железный предмет. Главное, дабы при всем этом вы стояли с босыми ногами на полу. Если ощутили легкое покалывание от электричества – означает в доме отсутствует заземление.

Что такое заземление?

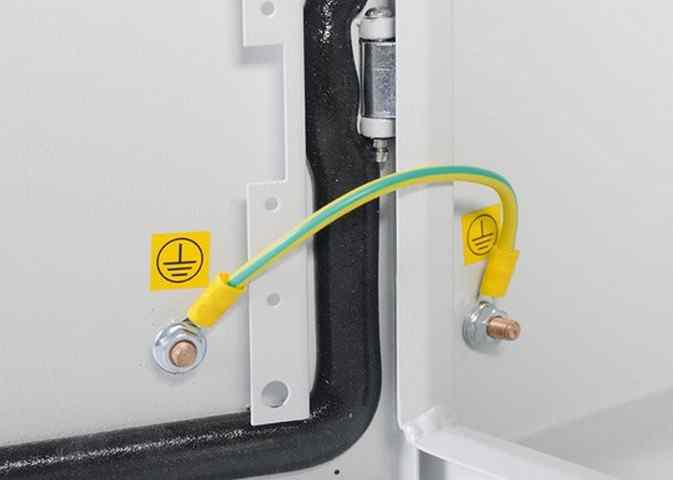

Заземление — это предумышленное соединение бытового и промышленного электрического оборудования с заземлителем, для обеспечения защиты от удара электрическим током. Ординарными словами, заземление необходимо для того, дабы утечка тока происходила в землю, а не через человеческое тело либо животного.

Некоторые электрические приборы, такие как водонагреватель, к примеру, и совсем не рекомендуется применять без подготовительного заземления. Дело в том, что проржавевший ТЭН, может стать предпосылкой утечки электрического тока через воду, а это угрожает серьёзными последствиями.

Потому, заземление и создано для того, дабы очень понизить при контакте с электрическим током, его гибельное воздействие на организм человека. О том, что такое заземление, про имеющиеся виды заземления, и для чего оно необходимо, читайте в строительном журнальчике samastroyka.ru .

Что такое заземление

Как было сказано выше, заземление — это намеренное соединение электрических устройств со особыми заземляющими элементами. Такими заземляющими элементами, служат железные заземлители, которые погружаются в грунт на глубину в несколько метров.

В качестве заземлителей, может быть применена железная арматура, штыри и остальной металлопрокат. Не допускается в качестве заземлителей применять железные трубы центрального отопления и водопровода, трубопроводы покрытые изоляцией от коррозии, и другие металлоконструкции, которые не предусмотрены специально для этого.

Для чего необходимо заземление?

Заземление необходимо для того, дабы обеспечить наивысшую защиту от поражения электрическим током при использовании различных электроприборов. Это одна из главных функций заземления — защитная.

Но заземление способно сберечь жизнь не только лишь человеку, но и существенно продлить срок эксплуатации электроприборов в доме. Речь идёт о «рабочей функции» заземления, которая призвана защищать работу многих электроприборов в доме.

Дело в том, что при эксплуатации электроприбора, через его железный корпус не должен перейти электрический ток. Заземление электроприборов с железным корпусом, будет являться залогом их обычной и бесперебойной работы.

Виды заземления

Заземление может быть, как естественного происхождения, так и искусственным. К естественному заземлению относятся разные железные конструкции всё время находящиеся глубоко в земле. Броским примером естественного заземления, может служить железобетонный фундамент личного жилищного строения.

Искусственное заземление представляет собой предумышленное подключение электроприборов с заглублённым в землю железным проводником, который именуется заземлителем. Таковой заземлитель может быть выполнен в виде 1-го либо нескольких железных частей, расположенных друг от друга на определенном расстоянии.

Чем больше расстояние между заземлителями, тем больше площадь, и соответственно выше сопротивление заземления, что является главным его показателем.

Прирастить сопротивление заземления, можно несколькими методами:

1. Сделав расстояние между заземляющими электродами больше, увеличив тем рабочую площадь между ними;
2. Увеличив количество заземлителей и их длину;
3. Нагреванием грунта, и добавлением в него где будут заложены заземлители, соли.

Главная роль заземления — это обеспечения электробезопасности. Благодаря заземлению, люди использующие электроприборы, будут надёжно защищены от поражения электрическим током, а сами приборы более устойчивыми к завышенному напряжению и его чрезмерным скачкам.
