Что такое узо в электрике

Аббревиатура УЗО расшифровывается как — устройство защитного отключения. Данный механизм также как и автомат являются аппаратами защиты. Зачем же нам необходимы к тому же УЗО, если есть автоматические выключатели? Дело в том, что изоляция проводов от времени изнашивается. Не считая этого, даже новейшую проводку можно разрушить случайным образом в итоге механического воздействия.

Контакты на эл.оборудовании при отсутствии постоянной ревизии ослабляются. Все это приводит к утечкам тока. А тем самым появляется искрение и пожар.

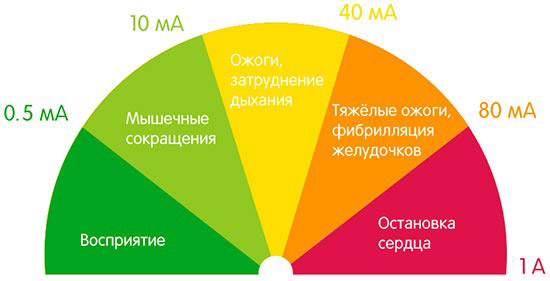

Не исключена ситуация, когда человек может дотронуться до обнаженного фазного провода. Либо мелкие малыши проявляя любопытство могут запихнуть чего-нибудть стороннее в электрическую розетку. Тогда и ток пойдет через человеческое тело. Величина этого тока может быть чуток более 100мА.

Обыкновенные автоматы на ток таковой малой величины не сработают, т.к. они рассчитаны для отключения токов перегрузки и токов КЗ, а это несколько 10-ов и даже сотен ампер. Тем временем даже маленький ток в несколько 10-ов миллиампер способен оказать негативное воздействие на человека.

Например дабы сработал автомат номиналом 16А, ток который через него пройдет должен превысить величину 18А. Другими словами ток минимум на 13% больше номинального тока самого автомата.

Более того, автомат отключится не сходу, а через время превышающее 1 час (согласно его токовых черт). Вот поэтому разработали и ввели УЗО.

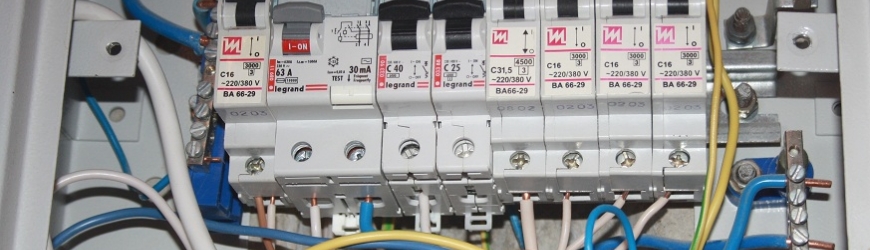

Очередной принципиальный нюанс при выборе применения УЗО — система заземления в доме. Если у вас на дому система TN-C (3 фазы и ноль), то вопрос для чего ставить в щиток УЗО даже не должен появляться. Практически это является единственной эффективной и экономной мерой для обеспечения безопасности эксплуатации всей проводки и эл.устройств.

Характеристики УЗО

По каким главным характеристикам характеризуется УЗО? Два важных из них это:

• ⚡номинальный дифференциальный ток отключения (либо ток утечки)
• ⚡номинальный ток нагрузки

В сетях 220-380В домашней эл.проводки, дабы защитить человека от воздействия эл.тока, применяется УЗО с чувствительностью либо дифф. током отключения 10мА и 30мА. Чтобы защититься от пожара нужна избрать УЗО с чувствительностью 100мА и поболее.

Если у вас дома всего одна либо две группы эл.проводки, можно установить одно УЗО на ток 30мА.

Оно будет играть роль как противопожарного, так и будет способно защитить вас от поражения эл.током.

Механизм работы

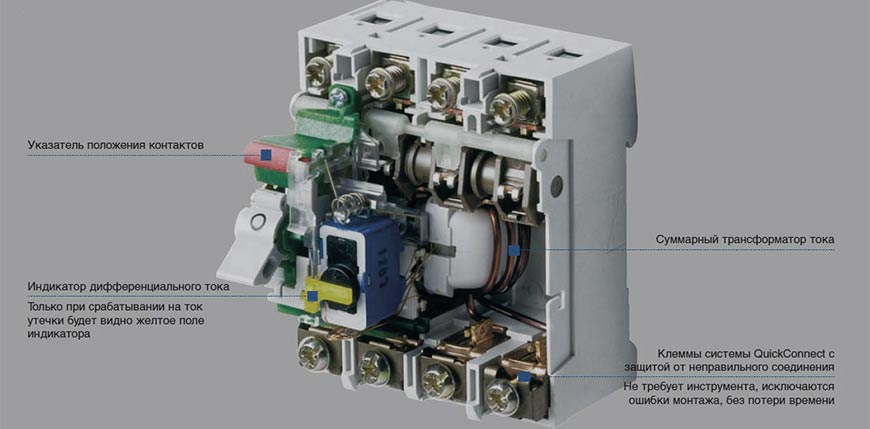

Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Снутри смонтирован небольшой трансформатор тока. Он имеет три обмотки.

• ⚡обмотку управления
• ⚡две первичные обмотки

Первичные обмотки подключены встречно друг дружке. По первой течет ток к нагрузке, по 2-ой (которая появляется нулевым проводником), ток течет в оборотном направлении (от нагрузки).

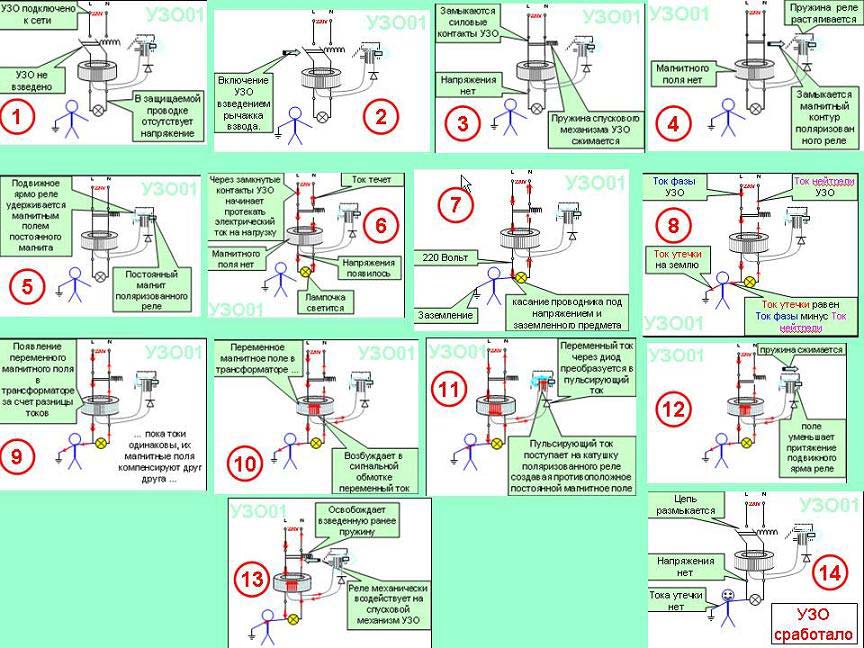

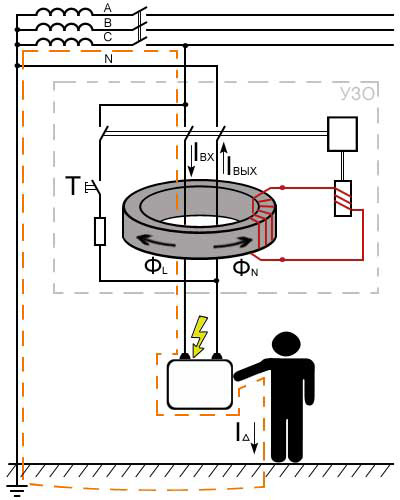

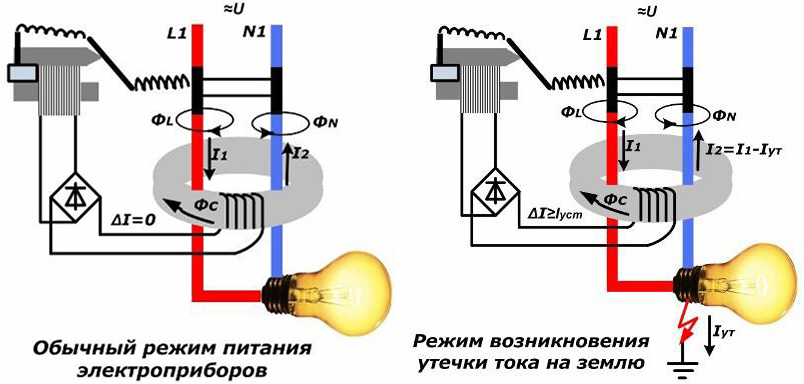

Что все-таки принуждает срабатывать УЗО? В обычной ситуации, когда нет замыкания либо повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, но текут в различных направлениях. При протекании они делают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Потому суммирующий магнитный поток будет нулевым и УЗО не сработает.

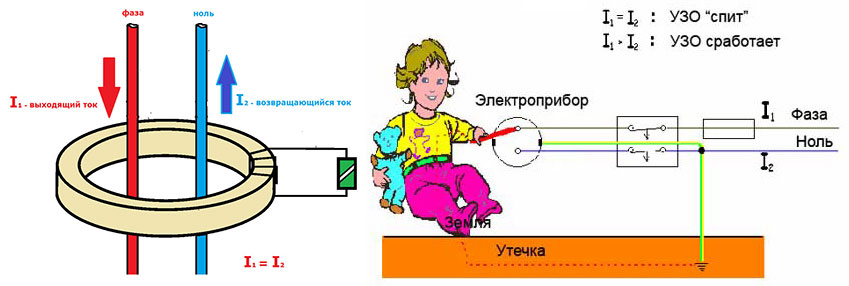

А что происходит, когда повреждается изоляция и появляется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. Другими словами, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут различные, то и магнитные потоки будут наводиться различные. И суммарный магнитный поток окажется не равным нулю. Поэтому будет наводиться электрический ток в обмотке управления.

В тот момент когда таковой ток превзойдет величину 10-30-100-300мА (зависимо от применяемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл.оборудование с проводкой будут обесточены.

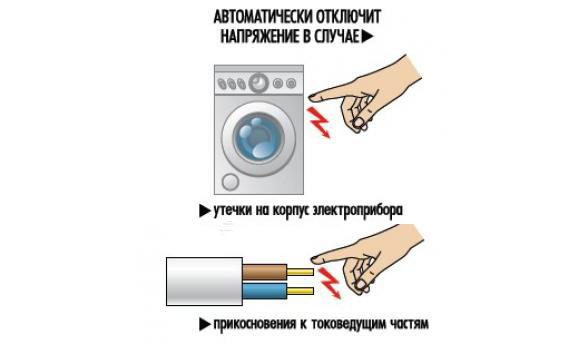

То же самое происходит если человек случаем дотрагивается до обнаженных токоведущих частей либо не изолированного корпуса оборудования с покоробленной изоляцией. Через наше тело в землю начинает течь ток. Возникает разность токов в проводниках, и как следствие наводится ток в обмотке управления. Потом срабатывает расцепитель и отключаются силовые контакты.

Дабы проверить УЗО необходимо пользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения должно отключиться сразу при нажатии этой кнопки.

Что такое УЗО в электрике: разновидности, механизм работы

Конкретно перед тем, как разобрать вопросы принципа деяния, области использования и систематизации УЗО, а так же правил по их выбору, необходимо разобраться подробнее с тем, что все-таки представляют собой данные приборы. Распространено заблуждение, что УЗО и «автоматы» — тождественные понятия, и это категорически ошибочно. Нареченные приборы отличаются друг от друга не только лишь по механизму работы, но и призваны делать полностью различные задачи. Необходимость использования устройств защитного отключения обоснована тем, что такие устройства призваны очень обезопасить все помещения, которые богаты проводкой и, как следствие, подвержены появлению сопряженных с электрическим током угроз как для целостности помещения (защита от пожароопасных ситуаций), так и для неопасной жизнедеятельности человека.

Что такое УЗО

УЗО (либо устройство защитного отключения) – устройство, предназначающийся для отсекания подачи электрического тока в цепи, когда появляется утечка на землю. Поэтому, УЗО призваны производить функцию собственного рода предохранителя от возможного поражения от контакта с током. Принципное отличие данных устройств от "автоматов" – то, что автомат призван, по большей части, спасти оборудование от повреждений и характеризуется срабатыванием при силах тока, которые для человека могут стать смертельными, УЗО же сработает и при утечке на порядок по значению наименьшей, чем требуемая для выведения из строя оборудования.

Механизм работы

Устройства защитного отключения время от времени именуются «дифференциальными автоматами» и «автоматами дифференциального тока». Такие наименования более точно обрисовывают и открывают сущность и принципы деяния рассматриваемого устройства. Работает УЗО следующим образом: оно принимает разность способен тока на входах (так именуемая фаза) и на выходах (по другому говоря, ноль). При существующем различие в обозначенных значениях и достижением ими определенных, установленных величин, устройство сразу разомкнет цепь.

Такую разницу входящих и выходящих токов, на которую устройство защитного отключения сработает, специально выбирают на порядок меньше по значению, чем то, что сумеет в определенной степени нанести физический вред здоровью человеку. Как правило это значения от 15 до 30 мА.

Из-за описанного принципа, УЗО в состоянии размыкать цепи при наличии факта «пробоя» даже на сам корпус, до момента воздействия на человека. К тому же, эти устройства, кроме функции защиты людской жизнедеятельности, сберегают и средства владельцев, и предупреждают пожароопасные ситуации, ведь на сто процентов избавляют делему «утекающих» электрических токов.

Области использования УЗО

Устройства защитного отключения используются в качестве девайсов для ВРУ – это вводно-распределительные устройства, для щитов группового типа (броский пример – этажный щит в доме). Так же нередко эти устройства можно повстречать в щитах распределителей и в системах снабжения током для личного потребителя.

Если гласить об областях использования в целом, то соответствующими примерами являются:

• публичные постройки любого плана;
• жилые помещения, личные и многоквартирные;
• административные строения;
• производственные и остальные промышленные помещения;
• различного рода предприятия.

Использовать УЗО, как мы уже узнали, прибыльно и верно как исходя из убеждений экономической, так и исходя из убеждений пожаробезопасности, что уж гласить о защите человека.

Если гласить о пожароопасных ситуациях, то примерно 40 из 100 появляются из-за того, что существующая проводка устарела как морально, так и с технической точки зрения. Кроме обычных КЗ (маленьких замыканий), нередки случаи деформации изоляционных слоев, что содействует дополнительным утечкам тока. В большинстве случаев утечки тока по собственной величине малозначительны для того, дабы сработали устройства типа «автоматов». Но величины такового тока может быть довольно для появления пожароопасной ситуации. Беря во внимание данную особенность, целенаправлено устанавливать УЗО. Дабы держать под контролем состояние изоляционных частей, ставятся УЗО на значения в 100-300 мА (для квартир, например, подойдёт 100 мА, а в кабинетах и личных домах – 300 мА).

Если же гласить о защите людской жизнедеятельности от поражающих причин воздействия электрического тока, то величина, при которой сработает устройство, не должна превосходить 30 мА. Не меньше, ведь при недостаточной величине критичного значения существует возможность неверных срабатываний устройства. Рекомендована установка УЗО в линиях питания розеток, располагающихся в ванных комнатах, на кухнях, так же в цепях "стиралок" и "посудомоек". Совершенно, когда такие устройства установлены на все группы розеток.

Направьте внимание! УЗО нельзя применять на линиях, пытающих устройства, которые оповещают об угрозы (к примеру, возгорании)!

Систематизация и разновидности УЗО

Имеющиеся устройства защитного отключения разделяются на существенное количество подвидов.

Аспектами для разделения выступают:

1. Принцип деяния (наличие либо отсутствие дополнительного источника питания);
2. Способ установки (переносное УЗО, стационарное);
3. Количество полюсов (от 1 до 4);
4. Защищенность от сверхтока и перегрузки (по наличию таковой защиты: от КЗ – маленьких замыканий, перегрузок и сверхтоков);
5. Возможность регулировки отключающихся дифференциальных токов (или есть, или нет);
6. Стойкость к импульсным напряжениям (или есть, или нет);
7. Связь с сетью (электромеханика и «электроника»).

Так же аспектом для разделения на подвиды выступает следующий – условия обычной работы. По данному аспекту УЗО делятся на:

• УЗО-Д (АС);
• УЗО-Д (А);
• УЗО-Д (В);
• УЗО-Д (S);
• УЗО-Д (G).

АС характеризуется реакцией на переменные токи синусоидального нрава, которые появляются в один момент либо равномерно растут.

А – на переменные токи синусоидального нрава, неизменные пульсирующие токи.

В – на дифференциально-постоянные, переменные и выпрямленные токи.

УЗО типа S характеризуется реакцией селективного типа (либо выдержкой) на токи с УЗО-Д подгруппы В.

G – это аналог подвида S с уменьшенной выдержкой.

К рабочим чертам рассматриваемых устройств относятся следующие: номинальный ток, номинальное напряжение, уставка по токам утечки, номинальный ток КЗ (недлинного замыкания).

Выбор УЗО

Дабы избрать то либо другое УЗО, необходимо, для начала, обусловиться, нужна ли защита от прямых (непрямых) контактов тока, КЗ, перегрузок и селективности. Самым распространенными и дешевенькими являются устройства подтипов А и АС. Принципиально учесть так же габариты УЗО. Полностью может получиться, что выбранное устройство просто не поместиться в щиток.

Следует направить внимание и на напряжения и токи нагрузки УЗО. Выбирать их рекомендуется, исходя из напряжения сети, которую нужна защищать. Так же учитывается наибольшее значение электрического тока на полосы. С учетом номинальных токов выбирается установка определённого вида УЗО. Для традиционных линий при токах в 16-40 А подойдёт 30 мА. При токах в 40 А выбирается установка в 100 мА, для 80 А – 300 мА.

В случаях, когда нужна обеспечение мер защиты для сотворения пожарной безопасности, выбираются установки в 300 мА. В случае выделенных линий по обеспечению питанием пожароопасного помещения (к примеру, бани либо сауны, ванной) будет нужно установка в 10 мА, при групповых линиях – 30 мА.

Выбирая устройства защитного отключения, следует учесть важную особенность: в огромных по площади помещениях и квартирах при наличии сложных схем разводок (в пригородных домах, на производствах), все зоны либо отдельные участки помещения при наличии своей проводки должны оборудоваться и своими УЗО.
Потому, не считая выбора типов устройств, стоит так же высчитать количество, которое будет нужно для обеспечения надежной защиты помещения как от пожароопасных ситуаций, так и случаев ненамеренного поражения электрическим током.

Дабы классифицировать и обобщить скопленные познания о том, что такое УЗО и какими группами представлены на сегодня, какую роль делают и где их использование фактически нужно, рекомендуется, сначала, осознать отличие УЗО от устройств типа «автоматов». Автоматы в основном призваны спасти оборудование и приборы, выдерживая при всем этом нагрузки тока, которые УЗО просто-напросто не выдержит, что и гласить о людской безопасности. Необходимость использования УЗО при современных темпах электрификации помещений, как жилых, так и производственных, явна и их наличие в наши деньки на разных линиях и потоках – принципиальное требование и мера предупреждения появления противных ситуаций.

Что такое УЗО

У многих на слуху слово «УЗО», но далековато не все обладают информацией, что же это все-таки за устройство, и какие функции он делает. Общие механизмы работы этого устройства может и должен осознавать хоть какой человек.

p, blockquote 1,0,0,0,0 —>

В большинстве жилых помещений ранее УЗО не применялось, и потому многие не знают принципы его работы. Электрики могут нам разъяснить на своём языке, что УЗО – это механический устройство, функционирующий для автоматического прерывания цепи в случае превышения электрического тока, возникающего при определённых критериях.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Коротко говоря, на вопрос мещанина, зачем необходимо УЗО, можно дать обычной ответ: этот устройство нужен для безопасности существования в квартире. Он предутверждает возможные пожары и короткие замыкания в проводке.

p, blockquote 4,0,0,0,0 —>

В современных городках на всём постсоветском пространстве вероятны перебои электричества и скачки напряжения в электросетях. Для того дабы ваши электроприборы защитить от сгорания, и устанавливается выключатель дифференциального тока. В ближайшее время этот устройство пользуется высочайшим спросом, так как в на данный момент наши дома напичканы различными электрическими устройствами.

p, blockquote 5,0,0,0,0 —>

Внимание! УЗО призвано защитить наши дома от пожара и возгорания, которые могут произойти из-за утечки электрического тока.

p, blockquote 6,0,0,0,0 —>

Как избрать и установить это устройство, разглядим в следующих разделах нашей статьи.

p, blockquote 7,0,1,0,0 —>

Систематизация устройств УЗО

Разглядим принципиальные свойства этих устройств. Устройства защитного отключения классифицируются на такие типы по механизму работы:

1. Тип АС – применяется для защиты бытовых электрических устройств от тока, нарастающего медлительно либо возникающего скачками. Таковой тип УЗО срабатывает при переменном токе.
2. Тип A, реагирует на пульсирующий неизменный ток, который может нарастать скачкообразно. Автоматы этого типа в большинстве случаев устанавливают в квартирах и домах для отдельной защиты домашней техники, таковой как посудомоечные и стиральные машины, телеки. УЗО типа А более дорогие из-за собственной трудности.
3. Тип В – применяется на производственных предприятиях, для установки в квартирах не применяются.
4. Тип S и G – эти УЗО являются селективными, другими словами срабатывают через несколько секунд утечки. Смысл устанавливать эти приборы имеет тогда, если в полосы установлено несколько устройств.

Также УЗО разделяется на группы по количеству полюсов:

• двухполюсные;
• четырёхполюсные.

Двухполюсные УЗО предназначаются для работы в однофазовых электросетях. Они занимают в стандартных электрощитах два места согласно эталону DIN (0,35 см). Четырёхполюсные УЗО работают в трёхфазных сетях и занимают 4 места по эталону DIN (0,7 см).

p, blockquote 10,0,0,0,0 —>

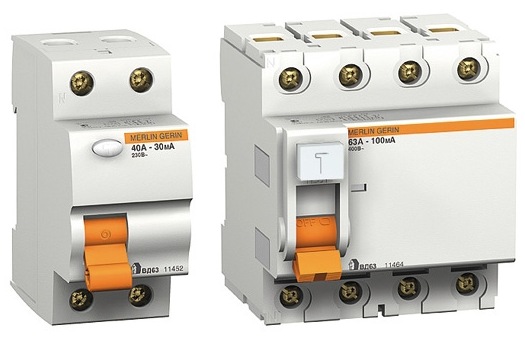

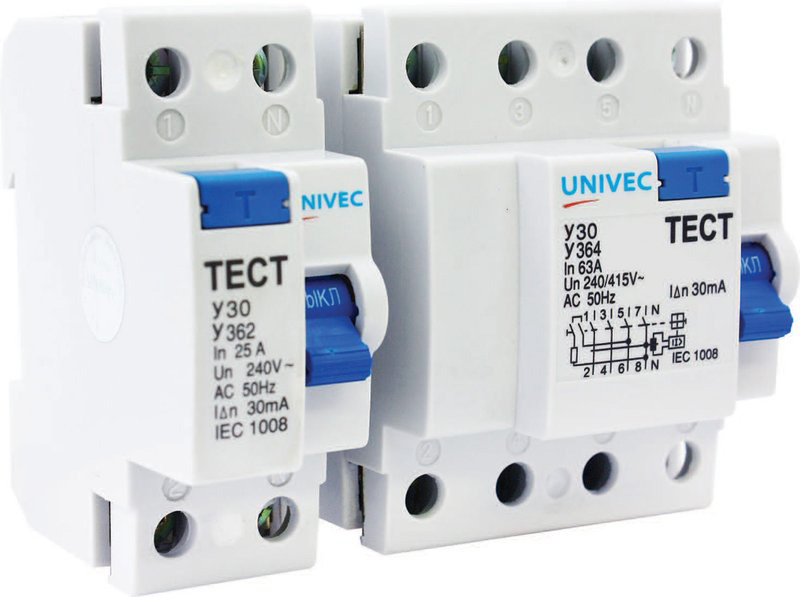

Двухполюсное и четырёхполюсное УЗО

По типу конструкции УЗО делят на:

Электромеханические приборы срабатывают сходу при утечке тока, независимо от напряжения сети. Для работы этого устройства не нужна наружный источник питания. У них нет электронных компонент, которые могут повредиться в итоге скачков напряжения в сети.

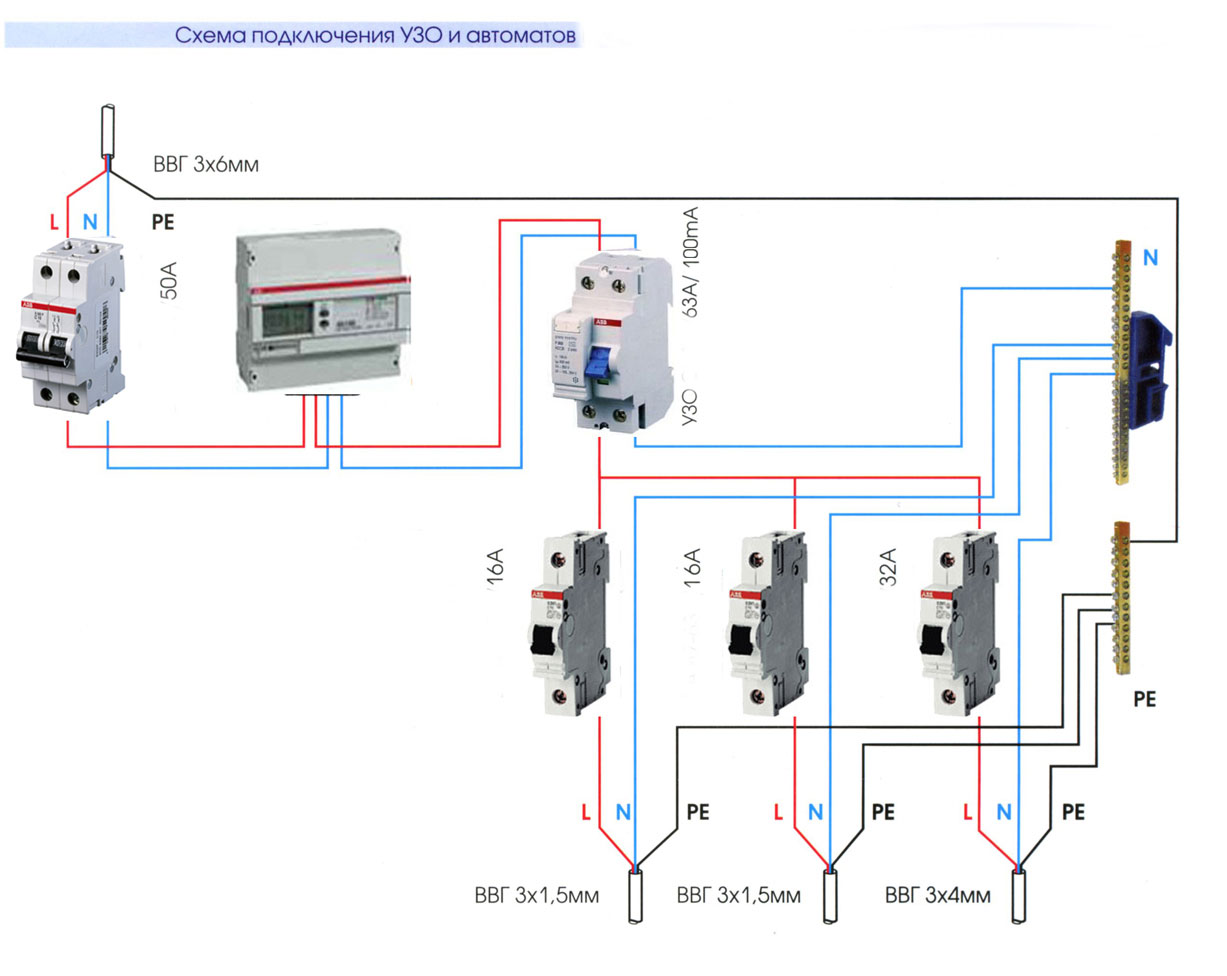

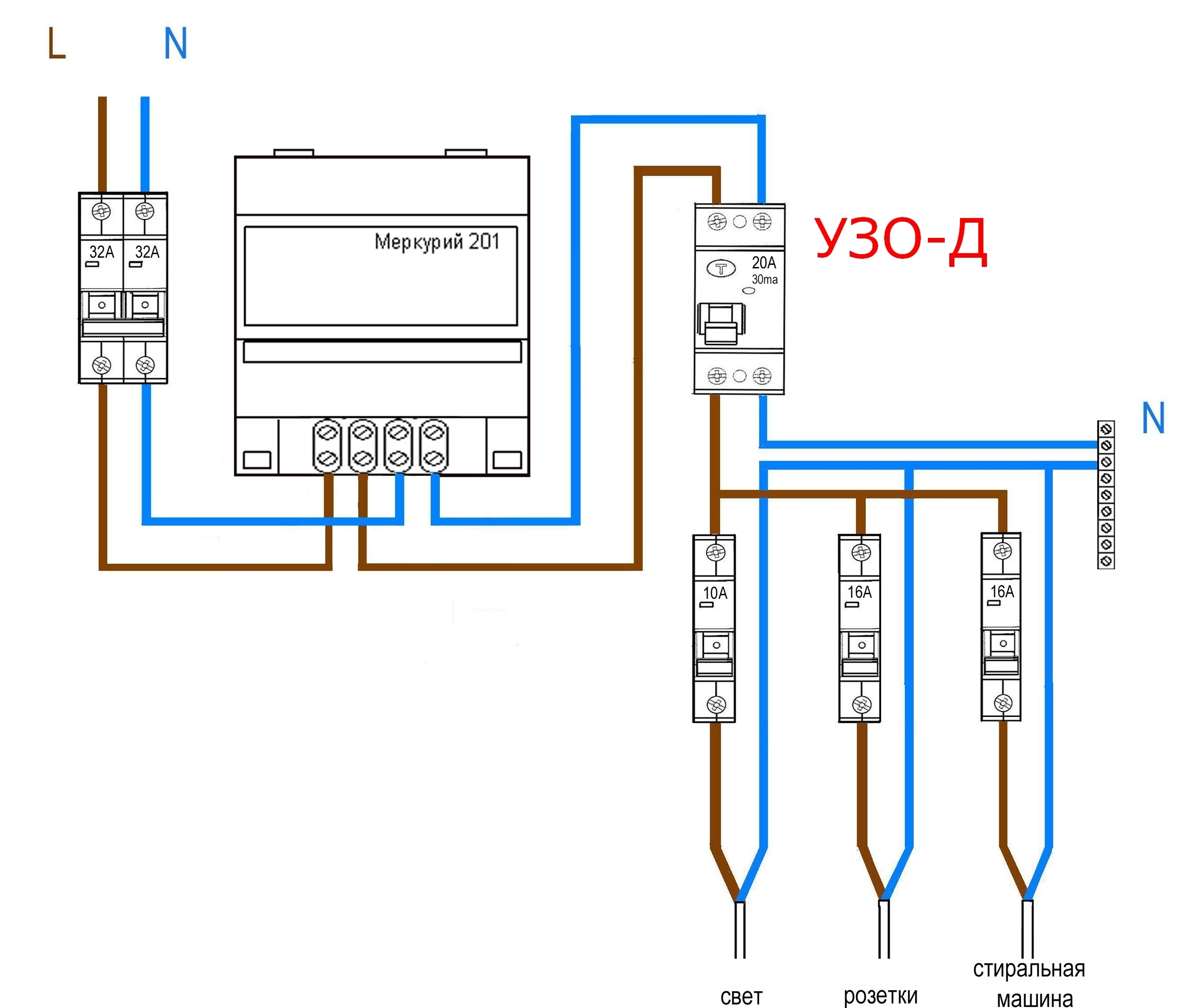

Схема подключения УЗО в квартире

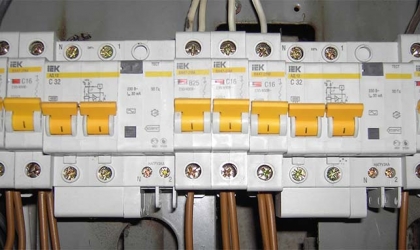

Электрики рекомендуют устанавливать УЗО лишь на оборудование, требующее соблюдение завышенных норм безопасности, для примера – стиральная машина, бойлер, электроплита, СВЧ печь. Освещение в квартире через УЗО подключать не надо, так как при перегорании обыденных ламп будет происходить отключение электричества во всей квартире.

p, blockquote 12,0,0,0,0 —>

Внимание! Самое комфортное место для расположения УЗО в квартире – это место вблизи с источником питания. Обычно его устанавливают вблизи со счётчиком, в электрощите при входе в помещение.

p, blockquote 13,0,0,0,0 —>

Разглядим, по какой схеме можно подключить это устройство в квартиру.

p, blockquote 14,1,0,0,0 —>

Подключение УЗО проводится по двум распространённым схемам — TN-C и TN-C-S:

Самая пользующаяся популярностью, состоящая из 1-го общего проводника, выполняющего роль заземления и 1-го рабочего нулевого проводника. Эта схема является одной из самых надёжных.

Главные свойства УЗО

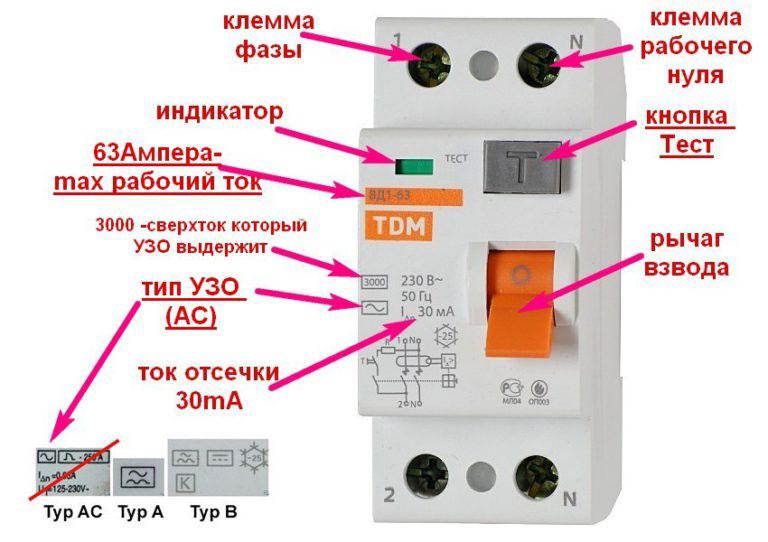

Выделим главные технические свойства, на которые необходимо уделять свое внимание при выборе УЗО для жилого помещения до ремонта. К ним относятся:

• количество полюсов: двухполюсный и четырёхполюсный УЗО;
• напряжение сети: 220 либо 380 В;
• номинальный ток нагрузки сети, он колеблется от 16 до 100 Ампер;
• условный ток недлинного замыкания – может варьироваться от 3 до 15 кА. Данная величина указывает надёжность данного УЗО, и его способность к сопротивлению при появлении замыкания;
• конструкция устройства – электронный или электромеханический;
• принцип его работы (Ас, А, В, S либо G);
• его коммутационная способность.

Коммутационная способность – обозначается Im; являет собой наибольшее значение, до которого это устройство будет демонстрировать реакцию. Данная величина должна составлять более 500 А.

p, blockquote 17,0,0,0,0 —>

Внимание! При выборе УЗО учитывайте, что лучше приобрести электромеханические приборы, так как они числятся более надёжными и дешёвыми.

p, blockquote 18,0,0,0,0 —>

Для обыкновенной сети напряжения в 220 Вольт нормально подходят обыденные двухполюсные приборы. Но для трехфазной сети с напряжением около 380 В следует выбирать уже упомянутые нами четырёхполюсные приборы УЗО.

p, blockquote 19,0,0,0,0 —>

Главные элементы и свойства УЗО

Современные защитные устройства не рекомендуется устанавливать в домах со старенькой проводкой. В таких помещениях нередко происходит утечка тока, что приводит к непостоянности всей сети и значимым скачкам напряжения. В итоге УЗО может срабатывать вообщем без обстоятельств.

p, blockquote 20,0,0,0,0 —>

Обычно в жилых помещениях УЗО устанавливают для защиты утечки тока на кухнях и ванных, так как конкретно в этих комнатах существует завышенная влажность. Эти места более всего насыщены электрическими устройствами, где может образоваться утечка тока.

p, blockquote 21,0,0,1,0 —>

Аспекты выбора УЗО

Выше мы разглядели, какие типы и виды УЗО бывают, и удостоверились в необходимости их применения. На вопрос, какое УЗО избрать для вашего дома и как подобрать этот вправду подходящий устройство, лучше посодействуют ответить спецы. При строительстве нового дома или при полном ремонте квартиры необходимо создать проект всего электроснабжения помещения. Во время процесса ремонта появляется много технических аспектов, с ними под силу совладать только бывалые инженеры-электрики. Конкретно они посодействуют для вас верно избрать подходящее устройство защитного отключения для вашего дома.

p, blockquote 22,0,0,0,0 —>

Если в вашей квартире не установлено реле напряжения, то вы сможете быть подвержены скачкам напряжения сети. В розетке заместо 220 Вольт может резко показаться 300 Вольт. Такие перепады напряжения очень небезопасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы сможете и не знать, что внутреннее устройство вышло из строя. Потому особо рекомендуется делать повторяющуюся проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз за месяц.

p, blockquote 23,0,0,0,0 —>

УЗО разных производителей

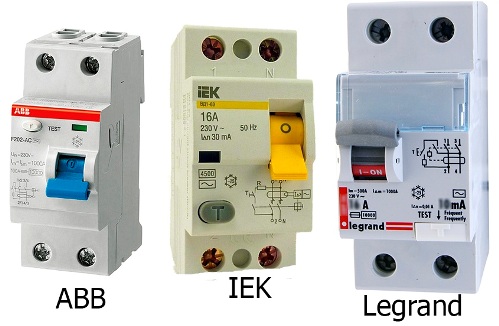

Также не мешает направить внимание на выбор производителя УЗО. Разглядим наилучшие европейские компании производители данных устройств:

• ABB;
• Legrand;
• Siemens;
• Schneider electric;
• Moeller;
• AEG.

Но уже существует очень солидная кандидатура посреди российских производителей:

• DEKraft;
• КЭАЗ;
• ИЕК;
• Контактор.

Исходя из этого рейтинга, вы сможете сами изучить отзывы на разных веб-сайтах, дабы обусловиться с производителем автоматического автомата для дома.

p, blockquote 26,0,0,0,0 —>

Также выбор зависит, куда вы будете устанавливать данное устройство – в личный дом либо квартиру. Напряжение, протяжённость и количество подключённой домашней техники, просит особенного внимания при подключении УЗО.

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Принципиально! УЗО защитит электрическую цепь только от утечки тока, а от токов перегрузки сети и недлинного замыкания – не защитит. Потому совместно с УЗО следует установить автоматический выключатель.
