L, N в электрике – это фаза и земля, к которым проводят надлежащие кабели.
Что означают буковкы N и L в электрике?
В домашней электросети, обычно, прокладывают трехжильный проводник, любая жила имеет неподражаемую расцветку. Рабочий нуль (N) – синего цвета, время от времени красный. Нулевой защитный проводник (PE) – желто-зеленого цвета. Фаза (L) – может быть белоснежной, темной, коричневой.
Какого цвета провода L и N?
Маркировка провода домашней электросети
В домашней электросети, обычно, прокладывают трехжильный проводник, любая жила имеет неподражаемую расцветку. Рабочий нуль (N) – синего цвета, время от времени красный. Нулевой защитный проводник (PE) – желто-зеленого цвета. Фаза (L) – может быть белоснежной, темной, коричневой.
Что значит на проводах LN?
« L » — Эта маркировка пришла в электрику из британского языка, и образована она от первой буковкы слова «Line» (линия) – принятого наименования фазного провода. Также, если для вас удобнее, можно ориентироваться на такие понятия британских слов как Lead (подводящий провод, жила) либо Live (под напряжением).
Что такое N и L?
Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». … N обозначение получено от сокращения британского слова «neutral» — нейтральный. Конкретно так в мире маркируют ноль-провод.
Читайте также Как обозначаются электроды с рутиловым покрытием?
Что значит L и N на осветительном приборе?

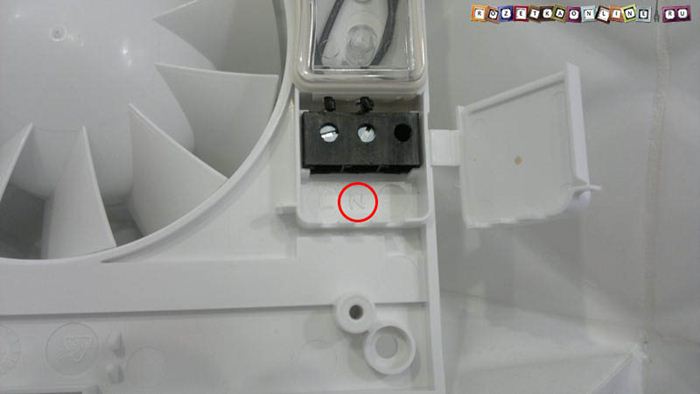

При самостоятельном подключении электрооборудования – осветительных приборов, вентиляции, автомата юзеры могут найти буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят надлежащие кабели.
Как отмечается фаза и ноль?
В электросхемах «нулю» соответствует латинская буковка N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).
Какой цвет у фазного провода?
В большинстве случаев фазные проводники бывают красного либо темного цвета, но встречается и другая расцветка: карий, сиреневый, оранжевый, розовый, фиолетовый, белоснежный, сероватый. Вот во все эти цвета может быть покрашены фазы.
Какой цвет провода фаза?
фаза цвет провода карий, черный, зеленоватый, желтоватый, оранжевый, сероватый, белоснежный, розовый, бирюзовый, красный; нулевой рабочий провод обязан иметь синий цвет (N) ; совмещенный нулевой рабочий и защитный проводник (PEN) должен быть голубого цвета и иметь желто-зеленые полосы на концах.
Какие цвета проводов Что означают?
Если изоляция белоснежного цвета, то согласно ПУЭ – это фаза. Означает, оставшийся красный – земля. … В кабеле на 380 В провод A – белоснежный, B – черный, C – красный. Нулевой рабочий и защитный проводники не отличаются от предшествующего варианта маркировки по цветам.
Что будет если спутать N и L?
Ничего не будет. Различия нет к какому контакту розетки будет подведена фаза, к какому контакту ноль.
Что означает L на розетке?
Само по себе слово «фаза» значит «провод под напряжением», «активный провод» и «линия». В большинстве случаев он бывает строго определенных цветов.
Что значит маркировка проводов?
Не считая буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: 1-ая цифра — число жил, 2-ая цифра – площадь сечения, 3-я – номинальное напряжение сети. Отсутствие первой числа значит, что кабель либо провод одножильные. Площади сечения жил стандартизированы.
Читайте также Что означает утилитарный квадроцикл?
Как найти фазу ноль и заземление самому средствами находящимися под рукой?
Если при соединении проводов контрольной лампы к определяемым жилам она зажгется, то означает один из проводов фазный, а 2-ой вероятнее всего ноль. Если же не зажгется, то вероятнее всего фазы посреди них нет, или нет нуля, чего тоже исключать нельзя.
Как найти ноль и землю?
Как отыскать фазу, землю и ноль в квартирной проводке
- Земля будет жёлтой, зелёной или жёлто-зелёной.
- Ноль будет синим либо голубым.
- Фазе досталась самая богатая гамма, она бывает сероватой и красной, розовой и бирюзовой, оранжевой и фиолетовой, но в большинстве случаев — коричневой, чёрной либо белоснежной.
Как обозначается ноль в электрике?
Как обозначается нуль в электричестве
На схеме ноль обозначается буковкой , а если нулевой провод совмещён с защитным нулевым (т. е. с заземлением), то таковой проводник будет обозначаться знаками P E N . Обозначение нулевого провода буковкой вышло от британского neutral, что переводится как “нейтральный”.
Обозначение L и N в электрике
RozetkaOnline.ru — Электрика дома: статьи, обзоры, аннотации!
Обозначение L и N в электрике

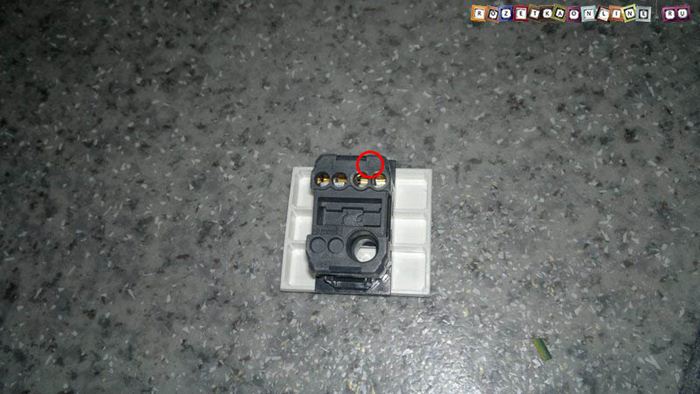

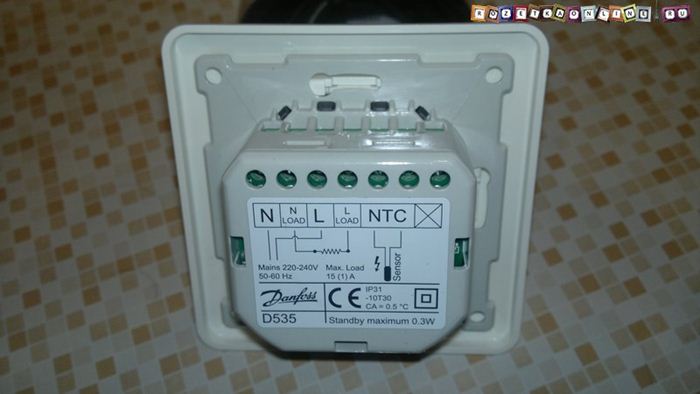

Всякий раз, пытаясь подключить люстру либо бра, датчик освещенности либо движения, варочную панель либо вытяжной вентилятор, терморегулятор теплого пола либо блок питания светодиодной ленты, также хоть какое другое электрическое оборудование, вы сможете узреть следующие маркировки около клемм подключения – L и N.
Давайте разберемся, о чем молвят обозначения L и N в электрике .
Как вы, наверняка, сами додумались это не просто произвольные знаки, любой из них несет конкретное значение и играет роль подсказки, для правильного подключения электроприбора к сети.
Обозначение L в электрике
« L » — Эта маркировка пришла в электрику из британского языка, и образована она от первой буковкы слова «Line» (линия) – принятого наименования фазного провода. Также, если для вас удобнее, можно ориентироваться на такие понятия британских слов как Lead (подводящий провод, жила) либо Live (под напряжением).
Соответственно обозначением L маркируются зажимы и контактные соединения, созданные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников "L1", "L2" и "L3".
По современным эталонам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в Рф, цвета фазных проводов – карий либо черный. Но часто, может встречаться белоснежный, розовый, сероватый либо провод любого другого цвета, не считая синего, бело-синего, голубого, бело-голубого либо желто-зеленого.
Обозначение N в электрике
«N» — маркировка, образованная от первой буковкы слова Neutral (нейтральный) – принятое название нулевого рабочего проводника, в Рф именуемого почаще просто нулевым проводником либо кратко Ноль (Нуль). В связи с этим, успешно подходит английское слово Null (нулевой), можно ориентироваться на него.
Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При всем этом это правило действует как в однофазовой, так и трехфазной сети.
Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) либо бело-синий (бело-голубой).

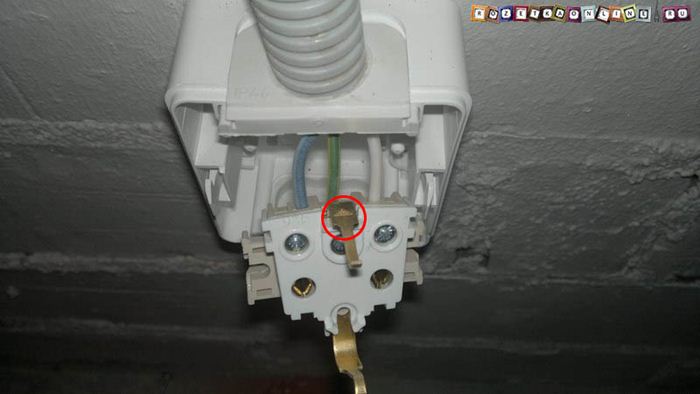

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот таковой символ — , который также, фактически всегда можно узреть вместе с этими 2-мя маркировками. Таким значком отмечены зажимы, клеммы либо контактные соединения для подключения провода защитного заземления ( PE – Protective Earthing ), он же нулевой защитный проводник, заземление, земля.
Принятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных либо нулевых.
К огорчению, часто, проводка в наших квартирах и домах выполнена с несоблюдением всех серьезных эталонов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать назначение маркировок L и N у электрического оборудования, иногда, недостаточно, для правильного подключения. Потому, непременно прочитайте нашу статью «Как найти фазу, ноль и заземление самому, средствами находящимися под рукой? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.
Главные формулы электротехники.
В таблице представлены главные расчетные формулы по электротехнике для расчета тока, напряжения, сопротивления, мощности и других парметров электрических схем.
Измеряемые величины
Формулы
Обозначение и единицы измерения
Сопротивление проводника омическое (при неизменном токе)
— омическое сопротивление, Ом;
— удельное сопротивление, Ом
— длина, м;
Активное сопротивление при переменном токе
r — активное сопротивление, Ом;
k — коэффициент, учитывающий поверхностный эффект, а в магнитных проводниках — также явление намагничивания
Зависимость омического сопротивления проводника от температуры
, — сопротивление проводника в омах соответственно при температуре и °C
Индуктивное (реактивное) сопротивление
— индуктивное
— угловая скорость; при частоте/= 50 Гц; = 314;
— емкостное сопротивление, Ом;
L — коэффициент самоиндукции (индуктивность), Гц;
Z — полное сопротивление, Ом
Емкостное (реактивное) сопротивление
Полное реактивное сопротивление
Полное сопротивление переменному току
либо
Емкость пластинчатого конденсатора
S — площадь между 2-мя
n — число пластинок;
— диэлектрическая неизменная изоляции;
b — толщина слоя диэлектрика, см
Общая емкость цепи:
а) при последовательном соединении емкостей
б) при параллельном соединении емкостей
, , — отдельные емкости, Ф
Закон Ома; цепь переменного тока с реактивным сопротивлением
либо
I — ток в цепи, А;
U — напряжение цепи, В;
1-й закон Кирхгофа (для узла)
— токи в отдельных ответвлениях, сходящихся в одной
Е — ЭДС, действующая в контуре, В;
r — сопротивление отдельных
— ток первой ветки, А;
— ток 2-ой ветки А;
— сопротивление первой ветки, Ом;
— сопротивление 2-ой ветки, Ом
2-й закон Кирхгофа (для замкнутого контура)
Рассредотачивание тока в 2-ух параллельных ветвях цепи переменного тока
Закон электромагнитного индукции для синусоидального тока
— наведенная ЭДС, В;
w — число витков обмотки;
В — индукция магнитного поля в стали, Тс;
S — сечение магнитопровода, см2
Электродинамический эффект тока для 2-ух параллельных проводников
F — сила, действующая на 1 (см) длины проводника, кГ;
, — амплитудные значения токов в параллельных проводниках, А;
а — расстояние между проводниками, си;
—длина проводника, см
Подъемная сила электромагнита
Р — подъемная сила, кГ;
В3 — индукция в воздушном
зазоре; В3 = 1000 Гс (электромагниты для подъема стружки и маленьких деталей); В3 = 8000 — 10 000 Гс (электромагниты для подъема больших деталей)
S — сечение железного сердечника, см2
Термический эффект тока
либо
— количество выделяемого
t— время протекания тока, сек;
r — сопротивление, Ом;
А — количество вещества, от-
ложившегося на электроде, мг;
α — химический эквивалент вещества
Хим эффект тока
Зависимости в цепи переменного тока при частоте 50 Гц:
а) период конфигурации тока
б) угловая скорость
[радиан] либо 360°
Т — период конфигурации тока, сек;
— угловая скорость
Зависимости токов и напряжений в цепи переменного тока:
б) напряжение в цепи
I — полный ток в цепи, А;
— активная составляющая
— реактивная составляющая тока, А;
— угол сдвига (град) во времени между током и напряжением в цепи;
U— напряжение в цепи, В;
— активная составляющая
— реактивная составляющая напряжения, В
Соотношения токов и напряжений в трехфазной системе:
а) соединение в звезду
б) соединение в треугольник
— ток линейный, А;
— ток фазный, А;
— напряжение линейное, В;
— напряжение фазное, В
Р — активная мощность, Вт;
Q — реактивная мощность, нар;
S —полная мощность, B*А;
r — активное сопротивление,
z — полное сопротивление, Ом
Мощность в цепи неизменного тока
Мощность в цепи переменного тока:
а) цепь однофазно тока
б) цепь трехфазного тока
Энергия в цепи неизменного тока
— активная энергия, Вт*ч;
— реактивная энергия, вар*ч;
