Проводники — вещества, в каких при возникновении электрического поля появляется электрический ток. Они владеют маленьким удельным сопротивлением и фактически без утрат проводят электрический ток. Проводниками являются – металлы и их сплавы, кислоты и щелочи (электролиты).
Идеальнее всего проводят ток – серебро, медь, золото и алюминий. В силу высочайшей цены серебро и золото применяется исключительно в сверхтехнологичных электронных схемах. Медь и алюминий получили огромное распространение в качестве проводников. Медь более распространенный проводник, обладает большой устойчивостью к окислению, сложнее ломается и равномерно теснит алюминий. Алюминий в главном применяется в старенькой проводке.
Диэлектрики – материалы, которые владеют огромным удельным сопротивлением к электрическому току.
Диэлектриками являются — пластмасса, резина, бумага, дерево, камень, стекло, текстолит, керамика, фарфор.
Сопротивление
Резистор — элемент электрической цепи, владеющий сопротивлением на пути прохождения электрического тока.
Ом — единица измерения сопротивления. Резистор реагирует на прикладываемое к нему напряжение. Чем больше наружняя поверхность резистора, тем огромную мощность он может поглотить.
Провод либо резистор, который не может рассеять подходящую мощность, сильно греется, его сопротивление резко растет и в конечном итоге он перегорает. Потому на резисторах указывают и другой параметр – рассеиваемую мощность (0,125, 0,25, 0,5, 1, 2,5 и поболее ватт).
Сопротивление проводника находится в зависимости от материала, длины и сечения проводника. При нагреве проводника сопротивление его возрастает. Чем длиннее проводник, тем больше его сопротивление, но чем больше сечение проводника, тем меньше его сопротивление.
Электрическое напряжение
Разность потенциалов источника электрического тока именуется электрическим напряжением. Электрическое напряжение измеряется в вольтах (В). Измеряется вольтметром, который подключается параллельно нагрузке либо полюсам источника питания.
Напряжение между линейным и нулевым проводом именуется фазное напряжение и равно 220 Вольт (Uф). Напряжение между 2-мя линейными проводами именуется линейное напряжение и равно 380 Вольт (Uл).
В обыкновенной сети линейное напряжение 380В, а фазное 220В. Встречаются к тому же старенькые сети, в каких линейное напряжение 220В, а фазное 127В.
Переменный электрический ток
Электрический ток — направленное движение электронов от 1-го полюса замкнутой электрической цепи к другому. Они движутся от отрицательного полюса к положительному. Ток идет в направлении, обратном движению электронов — от «+» к «-«, от источника тока к потребителю.
Электрический ток измеряется в амперах (А). Измеряется амперметром, который врубается в разрыв цепи в том месте, где необходимо измерить ток. Ток при работе нагревает провода, появляется электрическое поле. Чем больше ток, тем толще провода.
Переменный ток меняется с частотой 50 периодов, частота 50 Гц.
Переменный ток с частотой 50 Гц 50 раз за секунду меняет свое направление и величину («+» и «-» изменяются 50 раз за секунду) и меняется по синусоидальному закону.
При переменном токе электроны меняют направление движения, полный цикл смены полярности источника питания именуют колебанием.

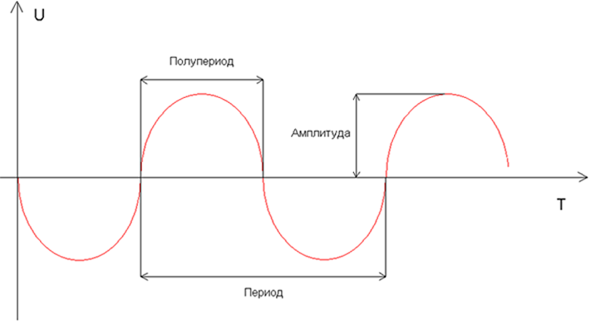

Период — промежуток времени, в течение которого ток совершает одно полное колебание.
Частота — величина, оборотная периоду, число периодов за секунду, измеряется в герцах (Гц).
Ток и напряжение в нагрузке растут и уменьшаются, а разница между наименьшим и наибольшим их значением именуется амплитудой.
Три одинаковых по частоте и амплитуде переменных тока, сдвинутых по фазе друг относительно друга на 120 градусов либо на одну третья часть периода, образуют трехфазную систему.
Любая отдельная цепь трехфазной системы сокращенно именуется фазой.
Для того, дабы ток протекал в замкнутой электрической цепи, нужен источник электродвижущей силы, который производит электрическую энергию.
Неизменный электрический ток
В источниках неизменного тока (батарейках, аккумах), сила тока,напряжение, не меняют собственного направления. Если замкнутая электрическая цепь состоит из батарейки и резистора, то батарейка – источник электроэнергии, резистор – приемник электроэнергии, для соединения этих частей имеются соединительные провода.
Закон Ома
Основной закон в электрике — сила тока на участке цепи прямо пропорциональна напряжению и назад пропорциональна сопротивлению участка цепи.
Формулы закона Ома: I=U/R, R=U/I, U=I*R
При увеличении напряжения возрастает ток при одном и том же сопротивлении. Чем больше сопротивление, тем меньше ток при одном и том же
напряжении.
Законы Кирхгофа
1-ый закон Кирхгофа
Сумма токов входящих в узел, равна сумме токов, выходящих из узла.
Точка, где сходится несколько проводников именуется узлом. В любом узле электрической цепи алгебраическая сумма токов равна нулю.
где m – число веток присоединенных к узлу.
2-ой закон Кирхгофа
В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех его участках.
где n – число источников ЭДС в контуре;
m – число частей с сопротивлением Rк в контуре;
Uк = RкIк – напряжение либо падение напряжения на к-м элементе контура.
Соединения проводников
Последовательное соединение 2-ух проводников
Формулы для последовательного соединения 2-ух проводников:
Iобщ = I1 = I2
Uобщ = U1 + U2
Rобщ = R1 + R2
Пример расчета схемы последовательного соединения проводников
Понятно Uобщ=1В, R1=R2=1Ом, нужно отыскать U1 и U2.
Поначалу нужно отыскать Rобщ, которое рассчитывается по формуле: Rобщ=R1+R2=1+1=2Ом
По закону Ома можно отыскать Iобщ, который равен I1 и I2 и рассчитывается по формуле: Iобщ=Uобщ/Rобщ=1/2=0,5А
Сейчас по закону Ома можно отыскать U1, которое рассчитывается по формуле: U1=R1*Iобщ=1*0,5=0,5В
Также по закону Ома можно отыскать U2, которое рассчитывается по формуле: U2=R2*Iобщ=1*0,5=0,5В
Параллельное соединение проводников
Формулы для параллельного соединения 2-ух проводников:
Iобщ = I1 + I2
Uобщ = U1 = U2
Rобщ = 1/R1 + 1/R2 = (R1*R2)/(R1+R2)
Пример расчета схемы параллельного соединения проводников
Понятно Uобщ=1В, R1=R2=1Ом, нужно отыскать Iобщ.
Поначалу нужно отыскать Rобщ, которое рассчитывается по формуле: Rобщ=1/R1+1/R2=(R1*R2)/(R1+R2)=(1*1)/(1+1)=1/2=0,5Ом
По закону Ома можно отыскать Iобщ, который рассчитывается по формуле Iобщ=Uобщ/Rобщ=1/0,5=2А
Соотношение токов и напряжений в трехфазных цепях
При соединении звездой:
Iл = Iф, Uл = √3*Uф
При соединении треугольником:
Iл =√3* Iф, Uл = Uф
Аварийные и ненормальные режимы работы электрической сети
Куцее замыкание — если замкнуть два провода, подводящие ток к электрическому устройству (фазу и нейтраль), то ток резко вырастет в 10 раз и поболее, проводка может загореться. Для избежания этого автоматический выключатель должен отключить напряжение в сети.
Перегрузка — сила тока превосходит норму для проводки за длительной время. Для избежания этого автоматический выключатель также должен отключить напряжение.
Отклонение напряжения — в паспорте электрического устройства обозначено номинальное напряжение, которое обеспечивает его нормальную работу. При увеличении и снижении напряжения нарушается обычная работа электроприбора и миниатюризируется его срок службы, при значимом отклонении вероятен выход устройства из строя. В данном случае может посодействовать стабилизатор напряжения.
Скачки напряжения — краткосрочное существенное повышение напряжения. Такое напряжение может вывести из строя домашние электроприборы, в каких много электроники: компы, телеки и т.д.. Может появиться при ударе молнии в электрические провода либо в конкретной близости от них, также при включении и выключении массивных электроприборов, нарушениях при проведении сварочных работ (в городке изредка, в сельской местности почаще).
Перекос напряжения — одни электроприборы оказываются под завышенным напряжением, другие под пониженным. Таковой режим появляется в итоге неисправности в трехфазной сети, когда напряжения на фазах имеют разную величину.
Электрическая мощность
Энергию, потраченную нагрузкой, именуют электрической мощностью, измеряется в ваттах. 1000 ватт равно 1 киловатт (кВт).
Потребители могут подключаться последовательно либо параллельно, суммарная мощность все равно будет равна сумме потребляемых мощностей каждым потребителем.
S – полная мощность (кажущаяся), содержит активную и реактивную составляющие, потребляется от источника электроэнергии, измеряется в вольт-амперах (ВА), данная величина указывается на табличках устройств переменного тока.
P – активная мощность (действенная), связана с той электрической энергией, которая может быть преобразована в другие виды энергии – термическую, световую, механическую и др., измеряется в ваттах (Вт), представляет собой полезную мощность, которую можно применять для выполнения работы.
P = IUcosф – для однофазовой цепи, P = √3IUcosф – для трехфазной цепи, P = U*I — в цепи, где есть только активное сопротивление.
Q – реактивная мощность, связана с обменом электрической энергией между источником и потребителем, измеряется в вольт-амперах реактивных (вар), когда среднее значение мощности за период равно нулю, активная мощность равна нулю, энергия скопленная магнитным полем индуктивности, ворачивается вспять к источнику, ток в цепи не совершает работы, реактивный ток никчемно загружает источники энергии и провода полосы передач. Источниками реактивной энергии могут являться элементы, владеющие индуктивностью — электродвигатели, трансформаторы. Для того, дабы уменьшить реактивную мощность на зажимах потребителей подключают конденсаторы (последовательно либо параллельно).
Q = IUsinф – для однофазовой цепи, Q = √3IUsinф – для трехфазной цепи.
Потребление электроэнергии измеряется в киловатт-часах (кВт-ч).
Количество потреблённой электроэнергии равно произведению мощности электроприбора на время его работы.
Сдвиг по фазе между током и напряжением обозначается углом φ. Коэффициент мощности — величина, равная отношению активной мощности к полной, величина cosф равная углу сдвига фаз между напряжением и током, чем он выше, тем лучше. Нужно стараться выполнить нагрузку таковой, дабы cosф был близок к единице (на практике 0,85 – 0,9, предстоящее увеличение до 1 экономически не оправдывается).
Что такое электрическая точка
Что такое одна электрическая точка, точка у электриков, что под этим (точка) понимается?
Сразу желаю отметить, понятие «электро точка», либо же «точка» у электриков не официальное.
Этот термин («точка») не бытует в официальных документах, другими словами, понятие «точка», это народное творчество, а не официальный термин.
И поболее того, каждый электрик под словом «точка» осознает что-то своё.
Так у одних электриков точка, это установка розетки, выключателя, осветительного прибора, люстры, либо же вывод проводов например под тёплый пол, вывод под веб розетку, и.т.д.
В большинстве случаев прокладка проводки к точке рассчитывается раздельно.
Так например в «точку» заходит сверление вот такового отверстия
под подрозетник, установка розетки, а вот вырезка штроб и прокладка проводов в штробах + заделка штроб, считается уже раздельно.
Здесь всё разумно, от щитка к розетки (это для примера) может быть протянут метр провода, а может быть и 100 метров.
Стенки могут быть железобетонные, а могут быть гипсовые, вырезка штроб в бетоне в разы стоит дороже чем вырезка тех же штроб в гипсе.
Другие электрики «точку» считают по другому, в их «точке» и установка той же розетки с подрозетником и прокладка проводов к ней в штробах, либо в кабель-каналах.
Естественно стоимость таковой «точки» еще выше.
Из личного опыта могу добавить, «точка» это устаревший термин, в большинстве случаев им пользуются шабашники не высочайшей квалификации.
Смета на электромонтажные работы составляется по другому (нужен план помещения, схема проводки, проект размещения электрического оборудования и.т.п) и в этой самой смете просто нет такового понятия как «точка».
Другими словами, электро-точка это расчёт цены работ «на глаз», по устной договорённости с заказчиком.
Электромонтаж — расчет по точкам! Как посчитать стоимость электрики в новостройке либо странноватый механизм ценообразования.
Что заходит в цена «точки»?
Когда вы заказываете работу по электромонтажу, вы желали бы знать, сколько это будет стоить. Для вас это необходимо, дабы запланировать свои расходы. Термин «точка» не бытует ни в каком из электротехнических документов. Так как понятие «электроточка» не легализовано ни одним официальным документом и является результатом местного народного творчества, появляются маленькие задачи при определении того, что считать «точкой». Где то принимают за единицу измерения розетку, где то блок розеток, так же распредкоробки, осветительные приборы и. т. д. Так же нет определённого осознания учесть штробление и прокладку провода при использовании слова»точка» всё по договорённости с заказчиком. Мой акк в INSTAGRAM: electric_rostov
Существует как минимум два подхода к расчетам в сфере электромонтажных услуг – расчет по точкам и расчет основанный на списке работ отраженных в смете.
1. Цены на электромонтаж за «точку»
«Точка» это условное понятие, которое применяют электрики, при расчётах объема и цены работ с личными лицами по устной договорённости. Подход, при котором цена работ по электромонтажу привязывается к «точке», дает расчет более понятный заказчику.
2. Цены на электромонтажные услуги
2-ой подход основан на списке работ. Он применим в производственных помещениях кабинетах и т.д. Он учитывает все мероприятия и технологические операции, направленные на обеспечение объекта электричеством в согласовании с проектом. Средний прайс-лист на электромонтажные работы насчитывает более семидесяти позиций, где тщательно рассчитана цена всех операций. Сможете представить, как многообразны услуги монтажника. На многих предприятиях и госучреждениях даже не станут говорить, услышав слово «точка» на переговорах, для них это признак маленького шабашника. Непременно составляется смета, которая является неотъемлемой частью монтажа электрики.
Электромонтажные работы: стоимость за точку.
При расчёте цены электромонтажных работ мы отталкиваемся от понятия “точка”. Снова повторю — каждый электрик точкой именует что-то свое!! “Точкой” мы считаем вывод провода под: розетку, выключатель либо диммер, питание для стационарного оборудования — кухонную технику и сплиты, выводы, подключаемые впрямую, (люстры, бра, звонок и т.д.), вывод TV/веб кабеля (UTP) и полосы питания от щита до распредкоробок. Вывод провода под розетку либо блок из 5-ти розеток – все равно считается точкой! Стоимость одной «точки» — 250 рублей.
Также “точкой” считаем распаечную коробку (место соединения проводов), она же распредкоробка. Распаечную коробку не всегда может посчитать, но, обычно, в одной комнате их 3-6 штук. При большой насыщенности точек их соответственно больше, так как больше мест соединения проводов. Грамотный электрик всегда может указать их количество и место установки при встрече на объекте.
Такая же ситуация с осветительными устройствами, сколько бы осветительных приборов не висело на одном выключателе, они все числятся как отдельные точки.
Смета по электрике в особняке
Цена работ по электрике в личном доме. Смета
Как посчитать электрику? Что и как мы считаем.
1. Считаем сами «точки», в их цена заходит:
- подготовка и разметка поверхности , выполнить монтажное отверстие для предстоящей установки;
- просверлить места проходов кабелей в стенке;
- установка трасс кабелей;
- протяжка кабелей;
- коммутация проводов в распредкоробке и их сварка;
- закрепление проводки в штробе.

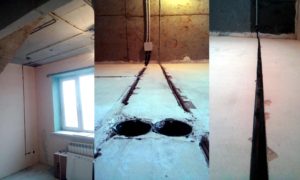

2. Штробление стенок под проводку

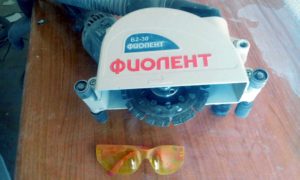

Штробление оплачивается отдельной позицией. Пожалуй, это самый трудозатратный и гулкий процесс в электромонтаже. Так же установка подрозетников у нас идет отдельной позицией. Сложность прокладки штробы почти во всем определяется материалом стенок: кирпич, бетон либо пенобетон. Приведу простой пример: вы делаете ремонт квартиры и приняли решение поменять старенькую проводку. Для вас сходу нужно решить, какой потолок будет в квартире. Если вы оставляете имеющийся потолок, то будет нужно штробить вполне во всей квартире и соответственно цена электромонтажа возрастает. Если же делается натяжной потолок либо навесной, цена монтажа электрики уменьшится за счет того, что большая часть кабеля пойдет у потолка и только малая часть будет спускаться по штробе к розеткам и выключателям.

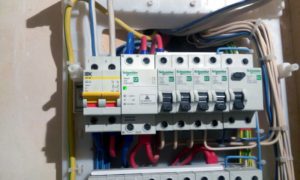

3. Квартирный щиток. Установка автоматов
Собрать квартирный щит находится в зависимости от комплектации внутренней сборки, ведь это сердечко электрики вашей квартиры и от грамотной сборки его почти все зависит! Необходимо отметить, что квартирный щиток, расположенный в самой квартире имеют меньшинство обитателей страны. Большая часть обязаны наслаждаться секцией в этажном электрощите. При выборе номиналов и характеристик кабеля, автомата и розеток следует держать в голове, что автоматический выключатель защищает не приборы присоединенные к полосы (нагрузку), а саму линию — кабель! Его задачка – спасти кабель от перегрузки, перегрева и пожара. Некоторые юзеры небережно относятся к данной задачке, и могут не задумываясь установить хоть какой имеющийся автомат, только бы работало, либо при выборе ориентируются по таким аспектам: подешевле, чтобы не сильно по кармашку лупило, либо по мощней, дабы еще раз не выбивало.
4. Дополнительные причины действующие на цена работ
Отдельными позициями числятся установка провода в гофре, кабель-канале, замена ввода в квартиру.
5. Чистовая установка
Финишная стадия — чистовая установка. Установка фурнитуры розеток и выключателей 100 руб. один механизм. Установка осветительных устройств: бра, люстр.
У некоторых цена точки дешевле, но дополнительно берется за укладку кабеля по метражу(по потолкам, в штробе). Представим, заказчик, выбирая из разных мастеров более конкурентоспособного по стоимости, лицезреет, стоимость за точку – 150 рублей. У других 250 и выше. Заказчик задумывается, что отыскал самый приемлемый вариант. Но он ошибается. Ведь он не знает технологии электромонтажа и не может узреть, что в конечную точку будет заходить к тому же укладка провода в штробе – 10 рублей, установка кабеля на скобах 14 рублей, расключение распаечной коробки 170 рублей, и т. д. Потому в итоговой смете не считая точки появятся еще пункты, которые будут наращивать смету.
