Фаза («плюс») — провод, по которому напряжение идёт к электроприбору. Это энергия, на которой работают все электроприборы, освещение. Ноль («минус») — провод, по которому ток ворачивается. Также, ноль сглаживает фазное напряжение.
Что такое фаза ординарными словами?
Итак, для начала ординарными словами поведаем, что собой представляют фазный и нулевой провод, также заземление. Фаза — это проводник, по которому ток идёт к потребителю. … Заземляющий провод, именуемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током.
Что означают буковкы L и N в электрике?
Обозначение l и n в электрике
Обозначение фазы и нуля в электрике введено для того, дабы электрические сети были неопасными и комфортными в использовании. Для этого применяется особая буквенная маркировка (l и n) и изоляция соответственного цвета.
Что такое заземление в электрике?
Заземление — намеренное электрическое соединение какой-нибудь точки сети, электроустановки либо оборудования с заземляющим устройством. … Также заземление применяется для применения земли в качестве проводника тока (к примеру, в проводной электросвязи).
Где плюс и минус у розетки?
Как найти где плюс и минус в розетке? там нету плюса и минуса, ибо переменное напряжение в розетках, там есть фаза и ноль, определяеться индикаторной отвёрткой.
Читайте также Что такое двухполюсный автомат питания?
Что такое фаза?
Фаза (разговорное) — провод, находящийся под напряжением переменного электрического тока относительно другого, общего провода — заземленного, нулевого, соединенного с массой, корпусом электротехнического устройства (электрогенератора, электрического трансформатора и др., см.
Что такое фаза в сплаве?
Сплавы получают методом сплавления, спекания либо одновременного осаждения из газовой фазы отдельных компонент, которые, вступая во взаимодействие вместе, образуют фазы — новые однородные части системы, имеющие свой тип кристаллической решетки, состав, характеристики и отдельную от других частей системы поверхность …
Что такое трехфазная сеть?
Трехфазная сеть — это метод передачи электрического тока, когда переменный ток течет по трем проводам, а по одному ворачивается вспять. … Трехфазная цепь состоит из 3-х фазных проводов и 1-го нулевого. Такое может быть так как фаза переменного тока в каждом из 3-х проводов сдвинута по отношению к примыкающему на 120°.
Что такое фаза переменного тока?
Фаза охарактеризовывает величину ЭДС (либо тока) в данное мгновение либо, как молвят, секундное значение ЭДС, ее направление в цепи и направление ее конфигурации; фаза указывает, убывает ли ЭДС либо увеличивается. …
Как обозначают фазу и ноль?
Обозначение фазы и нуля различается по цвету и буковкам. Фаза обозначается знаками А, В, С, либо L1, L2, L3. Ноль обозначается буковкой N. Цветовое обозначение нуля – это цвет синего, голубого цвета либо белоснежного с синей полосой.
Что значит на розетке L и N?
Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Что означает L и N на розетке?
В квартирных распределительных щитках его необходимо подключать к нулевой шине, она помечена эмблемой «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N». Изоляция заземляющего провода бывает только желтоватого цвета с зеленоватой полосой.
Читайте также Что значит киловатт?
Что такое заземление в эзотерике?
В техническом плане заземление – это соединение какой-нибудь точки сети с заземляющим устройством. Для воплощения процесса заземления нужны заземляющее устройство, заземляющий проводник и заземлитель.
Что такое заземление и как оно работает?
Заземление – это устройство, которое защищает человека от поражения электрическим током, если всё электрическое оборудование соединено с землей. В аварийной ситуации опасное напряжение «стекает» на землю. Защита – основное предназначение заземления.

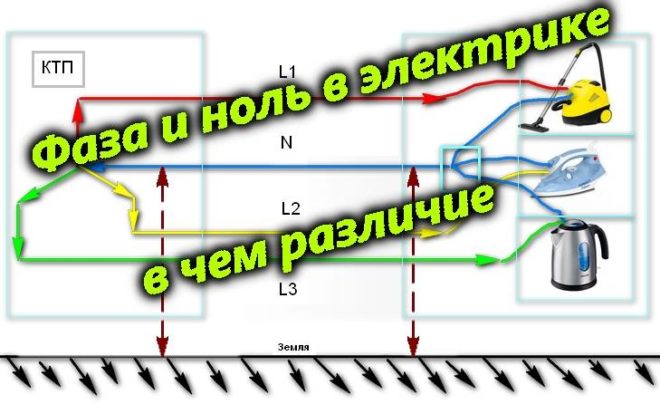

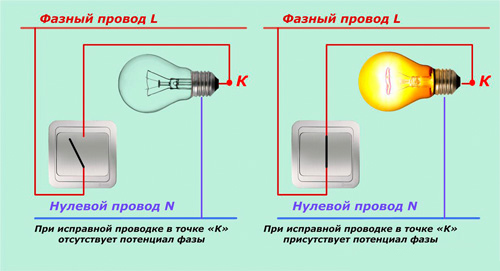

Что такое фаза и ноль в электрике
К такому явлению как электричество уже издавна все привыкли. Многие определения мы употребляем в обиходе, владея только поверхностным осознанием. Между тем, путь пройденный электричеством от электростанции до вашей розетки непрост.
Существует огромное количество причин, влияющих на бесперебойную подачу электроэнергии к конечному потребителю. Все аспекты рассматривать в данной статье не будем, ограничимся только такими определениями как “ФАЗА” и “НОЛЬ”.
Итак, зачем необходимы фаза и ноль в электрике, и что это вообщем такое. Для более полного осознания вернемся снова к электростанции. Берем в качестве примера некоторую электрическую станцию, на которой происходит следующее:

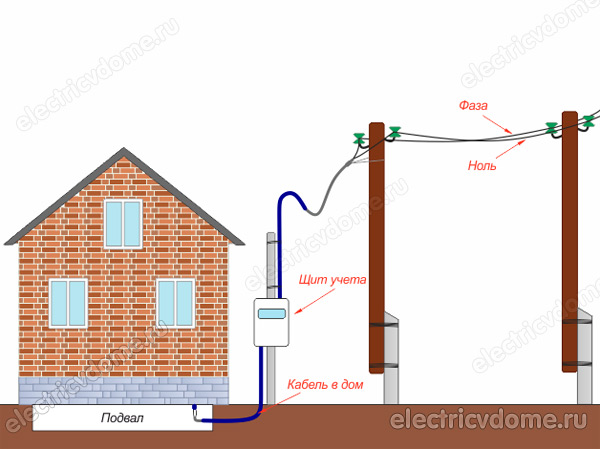

- 1. Трехфазные генераторы переменного тока вырабатывают ток
- 2. По линиям электропередач ток поступает на трансформаторные подстанции
- 3. С трансформаторных подстанций ток поступает в дома и т.д.
Сейчас мало подробнее. Поначалу навязывается вопрос: почему мы используем конкретно переменный ток? Все просто: переменный ток можно передавать на огромные расстояния, а с неизменным это достаточно проблематично. Вопрос 2-ой: как так выходит, что к трансформатору идёт три фазы, а в квартире выходит однофазовая сеть?
Дело в том, что на электрощиток многоквартирного дома идёт три фазы, ноль и заземление. Дальше, вводно-распределительные устройства (ВРУ) делят все три фазы, при всем этом каждый фазный провод получает свое заземление и свой ноль.
Понятное дело, что без подготовки эту информацию не усвоить, потому ниже мы остановимся и поведаем об этом более тщательно.
Что представляет собой фаза и ноль в трехфазной сети
Как мы знаем из школьного курса физики – электрический ток движется исключительно в замкнутом контуре. Другими словами по одному проводу он должен придти, а по другому уйти. Дабы не морочить голову, сходу даем определение:
- — Фаза – проводник, по которому к потребителю идёт ток;
- — Ноль – проводник, по которому ток уходит от потребителя.
Для правильной работы электрическому току всегда нужен замкнутый контур. Ток течет в одном направлении. Фазный провод – провод, по которому ток идёт к хоть какой нагрузке, будь-то электрочайник либо холодильник, непринципиально. Ноль – провод, по которому ток ворачивается.
Не считая этого нулевой провод делает еще одну полезную функцию – сглаживает фазное напряжение. Заземление – провод, на котором нет напряжения. Он служит запасным проводом для того, дабы в случае утечки тока защитить человека от удара.

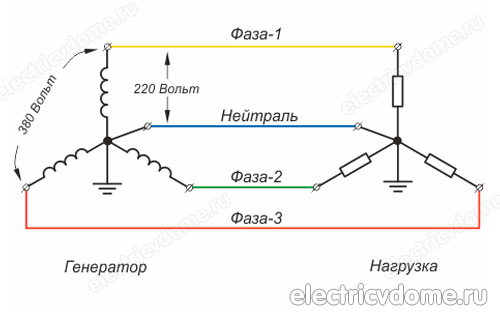

Сейчас возьмем трансформатор, который питает дом. Трансформатор – устройство, повышающее, или понижающее напряжение в сети. Дабы конечный потребитель получил питание, к обмоткам низкого напряжения подключаются четыре провода. К выводам трансформаторной обмотки подключаются три провода (это и есть наши фазы), а ноль (еще именуют “общий”) берется из точки соединения трансформаторных обмоток.

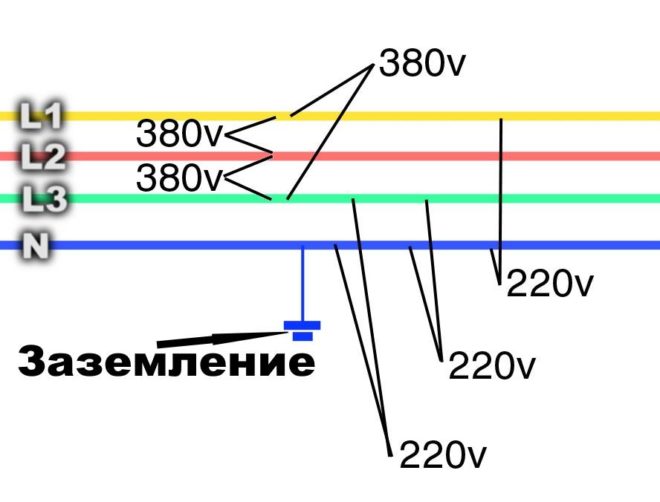

Сейчас разглядим еще два термина и сходу дадим им определения:
- 1. Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети. Номинальное значение линейного напряжения – 380 вольт.
- 2. Фазное напряжение – напряжение между одним фазным проводом и нулем. Номинальное значение такового напряжения – 220 вольт.

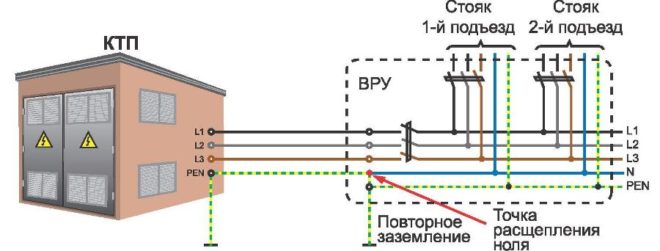

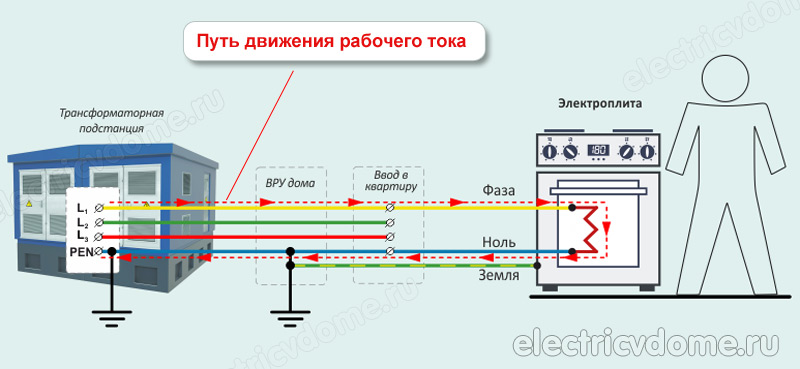

Есть системы, в каких заземление присоединяют конкретно к нулевому проводу. Такая система носит название “глухозаземленная нейтраль”.

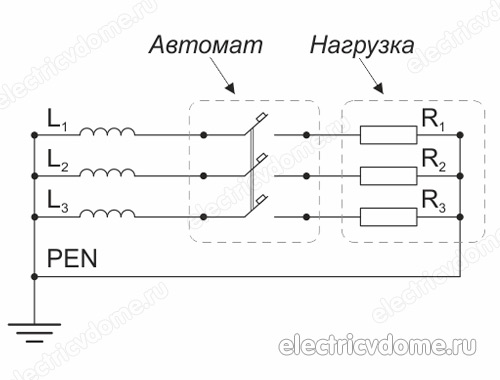

Делается это так: обмотки в трансформаторе соединяются по типу “звезда” (еще есть и соединение “треугольник”, а такде разные сочетания этих соединений, но об этом в другой раз). После чего нейтраль заземляют. Тогда наш ноль сразу служит и заземлением (совмещенный нейтральный проводник, PEN).
Таковой тип заземления практиковали в советское время при постройке жилых домов. Проще говоря, в таких домах электрощиток зануляют. Но таковой способ довольно небезопасен, так как в некоторых случаях ток может пройти через ноль, возникнет хороший от нуля потенциал, итог варьируется от удара током до маленького небезопасного фейерверка.
В наше время к жилым домам также подводят три фазы, но кроме 3-х фазных проводов, между трансформатором и домом также находятся раздельно нулевой провод раздельно провод заземления. На каждой подстанции имеется контур заземления: в случае утечки тока в электросистеме дома — ток ворачивается к заземлению на подстанции.
При монтаже таковой сети нужно учесть, что в электрощите должны находиться отдельные шины для фаз, отдельная шина для нуля, отдельная шина для заземления. Внимание, при монтаже заземления не забудьте о том, что шина заземления должна быть соединена металлически с корпусом электрощитка.
По сути, аварийные ситуации, так либо по другому связанные с отсутствием заземления либо с совмещением нуля и заземления, в трехфазных сетях происходят временами, потому заземление вправду нужно. Незначительно отвлечемся и поглядим, какие ситуации более нередко распространены.
Для правильной эксплуатации вся нагрузка должна быть умеренно распределена между фазами. Такое бывает изредка, ну и непонятно, что конкретно будет подключать потребитель. Если появляется ситуация, при которой нагрузка на одну из фаз возрастает, на другую – миниатюризируется, а к третьей – вообщем неясно что подключают, тогда происходит смещение нейтрали.
Тем самым смещения между нулевым проводом и проводом заземления возникает разность потенциалов. Если же нулевой провод имеет сечение, которого недостаточно, то несчастная разность потенциалов возрастает.
А когда фазы теряют связь с нейтральным проводником, получаются две следующих ситуации:
- 1. Если фазы нагружены до максимума, то напряжение падает до нуля;
- 2. Если фазы напротив не нагружены, то напряжение вырастает до 380.
Видите ли, такое напряжение очевидно убьет домашнюю технику, рассчитанную на сети в 220 вольт. Кроме этого, в таких ситуациях железные корпуса электрического оборудования тоже будут под напряжением.
Отсюда следует, что внедрение раздельного варианта нуля и заземления более желательно, так как позволяет обойтись без таких аварийных случаев.

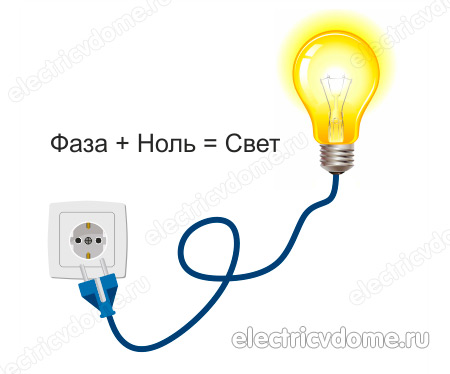

Предназначение фазы и нуля
Дабы на сто процентов осознать, что все-таки конкретно предполагает словосочетание “фаза и ноль в электрике” обратимся к аналогии. Электрический ток более комфортно ассоциировать с водой, а токонесущие провода – с трубами.
Итак, представим следующее. У нас имеется одна труба, по которой жгучая вода из резервуара поступает в огромную кастрюлю. Также имеется 2-ая труба, которая по мере заполнения кастрюли сбрасывает избыток поступающей жаркой воды назад в резервуар. Сейчас расшифровка: 1-ая труба – фаза, кастрюля – нужная нагрузка, 2-ая труба – ноль. Ток по фазе идёт к нагрузке, а по нулевому проводу уходит назад. Вот и все.
Сейчас представим что произойдет, если из-за неисправности 2-ой трубы жгучая вода из кастрюли не будет уходить назад в резервуар. В данном случае кастрюля очень стремительно наполнится, а кипяточек начнет с нее изливаться и может нас ошпарить.
Дабы этого избежать, подводим к кастрюле третью трубу. Эта труба будет играть роль аварийного выхода для поступающей воды. Тогда, если 2-ая труба, отводящая воду отрешается работать, то избыток воды будет уходить через третью трубу. А 3-я труба идет в землю в специально выкопанный для этого котлован. Вот конкретно этот пример нам наглядно показывает заземление.
Выше мы обрисовали работу тока в однофазовой сети, также предназначение фазы и нуля. В трехфазной происходит то же самое, только ток течет сразу по трем проводам, а ворачивается по четвертому.
Из примера становится ясно, что нельзя путать фазу с нулем, также нельзя их соединять между собой. Для удобства все кабеля имеют свою цветовую маркировку, благодаря которой можно без всяких устройств найти принадлежность провода к фазе либо нулю.
Внимание! Для больщей убежденности лучше до работы все-же прозвонить кабель, невзирая на цветовую маркировку. Очень нередко в силу собственного неведения, неопытные электрики вообщем не заморачиваются по поводу цвета проводов, и конкретно тем самым существует опасность. Здесь отлично работает правило: доверяй, но инспектируй!

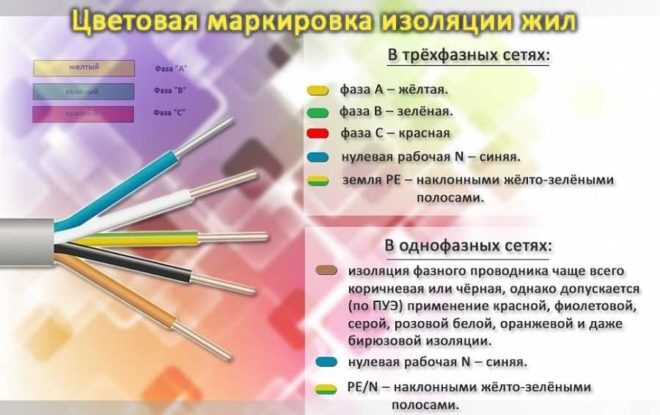

По поводу цветовой маркировки. В электричестве приняты следующие обозначения: фазный провод кофейного, темного или белоснежного цвета, нулевой – голубого либо синего, а провод заземления имеет желто-зеленый цвет.
Имейте ввиду, цвета не всегда могут быть такими: не так издавна мне в трехфазной сети попались три бардовых провода (фаза), а нулевой провод был темного цвета.
Методы определения фазы и нуля
Как вы уже сообразили, фаза и ноль в электричестве отличаются при помощи цветовой маркировки, но этот метод может быть неверным из-за вначале неправильного монтажа.
Для более четкого определения фазного провода существует отвертка-индикатор. Просто прикоснитесь ею к проводам по очереди. На нулевой провод отвертка никак не отреагирует, но при прикосновении к фазному проводу индикатор зажгется. Если же индикатор вообщем не сработал, означает ваша электросеть вышла из строя, напряжение в сети отсутствует.
Если же индикатор отреагировал на оба провода, означает в нулевом проводе произошел обрыв.
«Фаза» в электрике обозначается латинской буковкой «L» производная от «Line» (линия). Как правило это карий либо белоснежный провод. «Ноль» обозначается буковкой «N» от британского — Neutral (нейтральный). Цвет нулевого провода, обычно, синий либо белоснежный но синими полосами по всей длине.
Заземляющий проводник в электрике маркируют как «PE» – Protective Earthing. Он имеет желто-зеленый цвет.
| Друзья ранее я писал о том, как можно найти фазный провод мультиметром. Об этом есть отдельная статья — входите, ознакамливайтесь. |

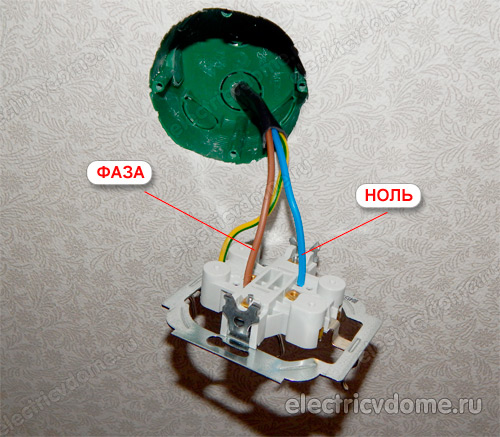

Фаза и ноль в проводке
Выше мы уже растолковали, что такое фаза и ноль в электрике, также принцип их работы. В проводке фаза и ноль работают точно также. По фазному проводу делается подача тока, по нулевому – ток ворачивается назад.
Потому довольно один раз осознать механизм работы фазы и нуля, тогда и вас не смутит никакая проводка, также вы можете верно разъяснить другу, что такое фаза и ноль в проводке.
Ноль и фаза в электрике — предназначение фазного и нулевого провода
Владелец квартиры либо личного дома, решивший сделать всякую функцию, связанную с электричеством, будь то установка розетки либо выключателя, подвешивание люстры либо стенного осветительного прибора, постоянно сталкивается с необходимостью найти, где в месте производства работ находятся фазный и нулевой провод, также кабель заземления. Это необходимо для того, дабы верно подсоединить монтируемый элемент, также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то таковой вопрос не поставит вас в тупик, но для новенького он возможно окажется суровой неувязкой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и поведаем, как отыскать эти кабели в цепи, отличив их друг от друга.
В чем отличие фазного проводника от нулевого?
Предназначение фазного кабеля – подача электроэнергии к подходящему месту. Если гласить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обосновано тем, что поток электронов в цепи такового типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней 1-го нейтрального кабеля полностью довольно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.
Линейные кабели созданы для соединения нагрузочной фазы с генераторной. Предназначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его оборотное движение происходит по нулевым кабелям.
Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник делает защитную функцию.
Предназначение нулевого провода заключается в разработке цепочки с низким показателем сопротивления, дабы в случае недлинного замыкания величины тока хватило для незамедлительного срабатывания устройства аварийного отключения.
Таким макаром, за повреждением установки последует ее резвое отключение от общей сети.
В современной проводке оболочка нейтрального проводника бывает синей либо голубой. В старенькых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Таковой кабель имеет покрытие желто-зеленого цвета.
Зависимо от предназначения электропередающей полосы она может иметь:
- Глухозаземленный нейтральный кабель.
- Изолированный нулевой провод.
- Эффективно-заземленный ноль.
1-ый тип линий все почаще применяется при обустройстве современных жилых построек.
Дабы такая сеть работала верно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высочайшим напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.
Наглядно про разницу между фазой и нолем на видео:
Зачем нужен заземляющий кабель?
Заземление предвидено во всех современных электрических бытовых устройствах. Оно помогает понизить величину тока до уровня, который неопасен для здоровья, перенаправляя огромную часть потока электронов в землю и защищая человека, коснувшегося устройства, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощнейший электрический заряд из наружной среды уходит в землю, не причиняя вреда людям и животным, не становясь предпосылкой пожара.
На вопрос – как найти провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к огорчению, достаточно нередко не соблюдается. Бывает и такое, что электромонтер, не владеющий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сходу две фазы.
Дабы избежать схожих проблем, необходимо уметь различать проводники не только лишь по цвету оболочки, но и другими методами, гарантирующими верный итог.
Домашняя проводка: находим ноль и фазу
Установить в домашних критериях, где какой провод находится, можно различными методами. Мы разберем только самые распространенные и доступные фактически хоть какому человеку: с внедрением обыкновенной электрической лампочки, индикаторной отвертки и тестера (мультиметра).
Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

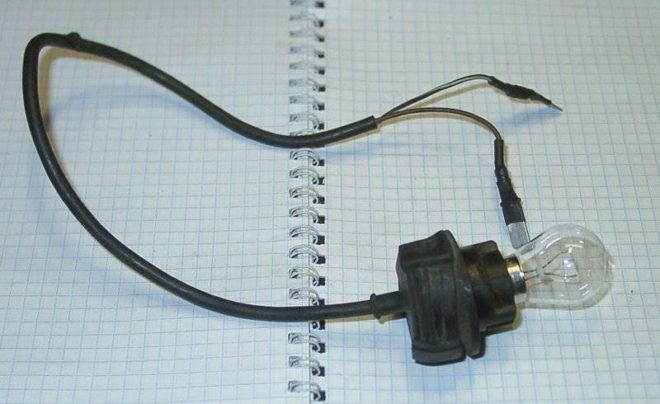

Проверка при помощи электролампы
Перед тем, как приступить к таковой проверке, необходимо собрать с внедрением лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по поперечнику патрон, после этого закрепить на клемме провода, сняв изоляцию с их концов стриппером либо обыденным ножиком. Потом проводники лампы необходимо попеременно прикладывать к тестируемым жилам. Когда лампа зажгется, это будет означать, что вы отыскали фазный провод. Если проверяется кабель на две жилы, уже понятно, что 2-ая будет нулевой.

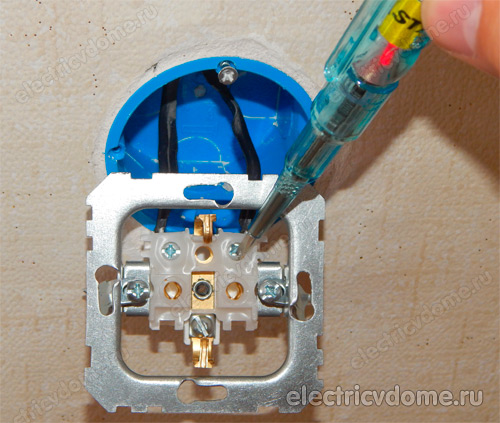

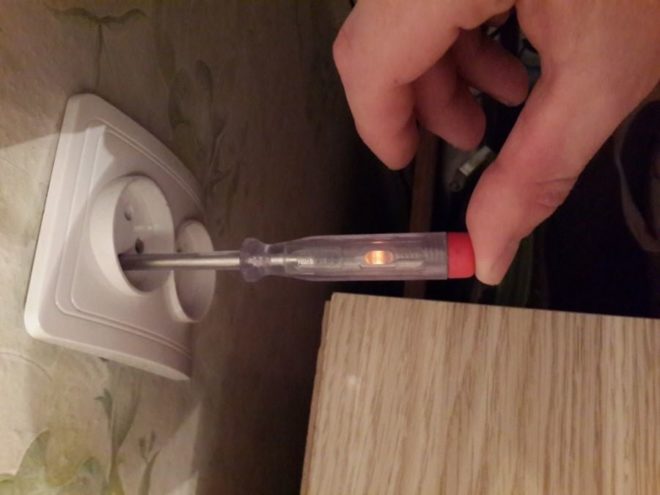

Проверка индикаторной отверткой
Неплохим ассистентом в работе, связанной с электрическим монтажом, является индикаторная отвертка. В базе работы этого дешевого инструмента лежит принцип протекания через корпус индикатора емкостного тока. В ее состав входят следующие главные элементы:
- Железный наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
- Неоновая лампочка, загорающаяся при прохождении через нее тока и сигнализирующая таким макаром о фазовом потенциале.
- Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием массивного потока электронов.
- Контактная площадка, позволяющая при прикосновении к ней сделать цепь.
Проф электромонтеры применяют в собственной работе более дорогие светодиодные индикаторы с 2-мя встроенными элементами питания, но простое устройство китайского производства полностью доступно хоть какому человеку и должно иметься у каждого владельца дома.
Если вы проверяете наличие напряжения на проводе при помощи этого устройства при дневном свете, то придется приглядываться в процессе работы более пристально, так как свечение сигнальной лампы будет плохо приметно.
При касании жалом отвертки фазного контакта сигнализатор зажигается. При всем этом ни на защитном нуле, ни на заземлении светиться он не должен, в неприятном случае можно прийти к выводу, что в схеме подключения имеются проблемы.
Пользуясь этим индикатором, будьте внимательны, дабы ненамеренно не коснуться рукою провода под напряжением.
Про определение фазы наглядно на видео:

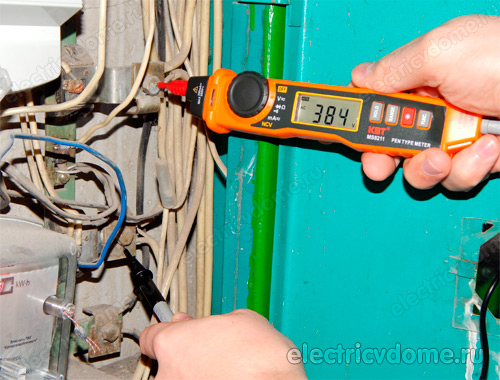

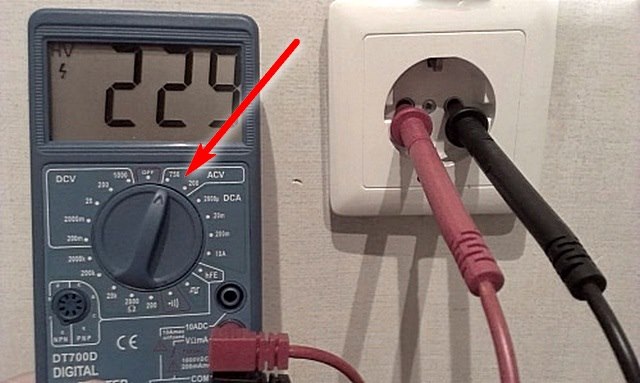

Проверка мультиметром

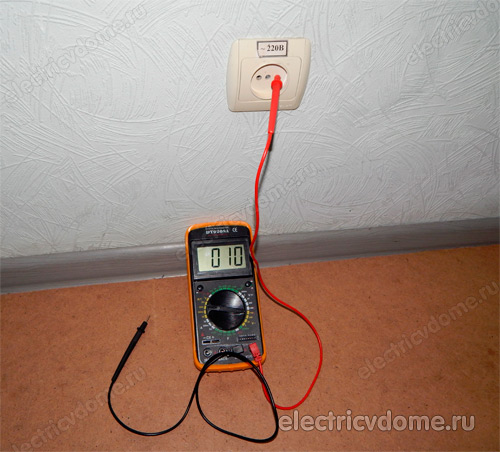

Для определения фазы при помощи домашнего тестера устройство необходимо поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и хоть каким другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно демонстрировать отсутствие напряжения.
Заключение
В этом материале мы тщательно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для каких целей они нужны, также разобрались, какими методами можно найти, где в проводке находится фазная жила. Какой из этих методов лучше, решать для вас, но помните, что вопрос определения фазы, ноля и заземления очень важен. Некорректные результаты проверки могут стать предпосылкой сгорания устройств при подключении, либо, что еще ужаснее – предпосылкой поражения электрическим током.
