ЧТО ТАКОЕ ПОЛНАЯ, АКТИВНАЯ И РЕАКТИВНАЯ МОЩНОСТЬ? ОТ СЛОЖНОГО К Обычному.
В ежедневной жизни фактически каждый сталкивается с понятием "электрическая мощность", "потребляемая мощность" либо "сколько эта штука "ест" электричества". В данной подборке мы раскроем понятие электрической мощности переменного тока для на техническом уровне подкованных профессионалов и покажем на картинке электрическую мощность в виде "сколько эта штука ест электричества" для людей с гуманитарным складом разума :-). Мы раскрываем более удобное и применимое понятие электрической мощности и преднамеренно уходим от описания дифференциальных выражений электрической мощности.
ЧТО ТАКОЕ МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА?
В цепях переменного тока формула для мощности неизменного тока может быть использована только для расчёта моментальной мощности, которая сильно меняется во времени и для практических расчётов никчемна. Прямой расчёт среднего значения мощности просит интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток меняются временами, среднюю мощность можно вычислить, интегрируя секундную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.
Для того, дабы связать понятия полной, активной, реактивной мощностей и коэффициента мощности, комфортно обратиться к теории всеохватывающих чисел. Можно считать, что мощность в цепи переменного тока выражается всеохватывающим числом таким, что активная мощность является его реальной частью, реактивная мощность — надуманной частью, полная мощность — модулем, а угол φ (сдвиг фаз) — аргументом. Для таковой модели оказываются справедливыми все выписанные ниже соотношения.
Активная мощность (Real Power)
Единица измерения — ватт (российское обозначение: Вт, киловатт — кВт; международное: ватт -W, киловатт — kW).
Среднее за период Τ значение моментальной мощности именуется активной мощностью, и
В цепях однофазового синусоидального тока , где υ и Ι это среднеквадратичные значения напряжения и тока, а φ — угол сдвига фаз между ними.
Для цепей несинусоидального тока электрическая мощность равна сумме соответственных средних мощностей отдельных гармоник. Активная мощность охарактеризовывает скорость необратимого перевоплощения электроэнергии в другие виды энергии (термическую и электромагнитную). Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи r либо её проводимость g по формуле . В хоть какой электрической цепи как синусоидального, так и несинусоидального тока активная мощность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая мощность определяется как сумма мощностей отдельных фаз. С полной мощностью S, активная связана соотношением .
В теории длинноватых линий (анализ электромагнитных процессов в полосы передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая мощность, которая определяется как разность между падающей мощностью и отраженной мощностью.
Реактивная мощность (Reactive Power)
Единица измерения — вольт-ампер реактивный (российское обозначение: вар, кВАР; международное: var).
Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению среднеквадратичных значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними:
(если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным). Реактивная мощность связана с полной мощностью S и активной мощностью P соотношением: .
Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки движков), а потом возвращаемая этими элементами назад в источник в течение 1-го периода колебаний, отнесённая к этому периоду.
Стоит отметить, что величина sin φ для значений φ от 0 до плюс 90° является положительной величиной. Величина sin φ для значений φ от 0 до минус 90° является отрицательной величиной. В согласовании с формулой
реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный нрав), так и отрицательной (если нагрузка имеет активно-ёмкостный нрав). Данное событие подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято гласить, что оно её потребляет, а когда отрицательную — то производит, но это незапятнанная условность, связанная с тем, что большая часть электропотребляющих устройств (к примеру,асинхронные движки), также чисто активная нагрузка, подключаемая через трансформатор, являются активно-индуктивными.
Синхронные генераторы, установленные на электростанциях, могут как создавать, так и потреблять реактивную мощность зависимо от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование данного уровня напряжения сети. Для устранения перегрузок и увеличения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.
Использование современных электрических измерительных преобразователей на микропроцессорной технике позволяет создавать более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения
Полная мощность (Apparent Power)
Единица полной электрической мощности — вольт-ампер (российское обозначение: В·А, ВА, кВА-кило-вольт-ампер; международное: V·A, kVA).
Полная мощность — величина, равная произведению действующих значений повторяющегося электрического тока I в цепи и напряжения U на её зажимах: ; соотношение полной мощности с активной и реактивной мощностями выражается в следующем виде: где P — активная мощность, Q — реактивная мощность (при индуктивной нагрузке Q›0, а при ёмкостной Q‹0).

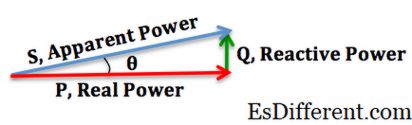

Векторная зависимость между полной, активной и реактивной мощностью выражается формулой:
Полная мощность имеет практическое значение, как величина, описывающая нагрузки, практически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, полосы электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от практически использованной потребителем энергии. Вот поэтому полная мощность трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.

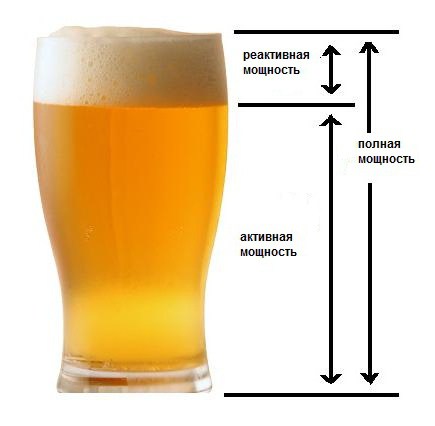

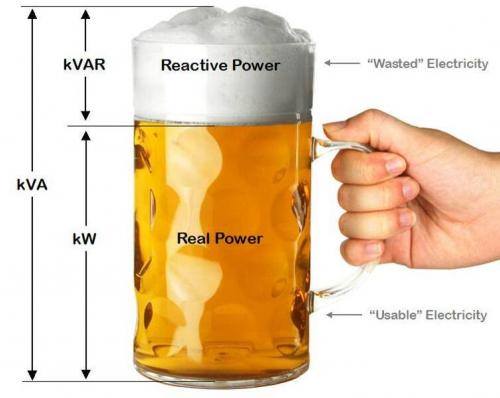

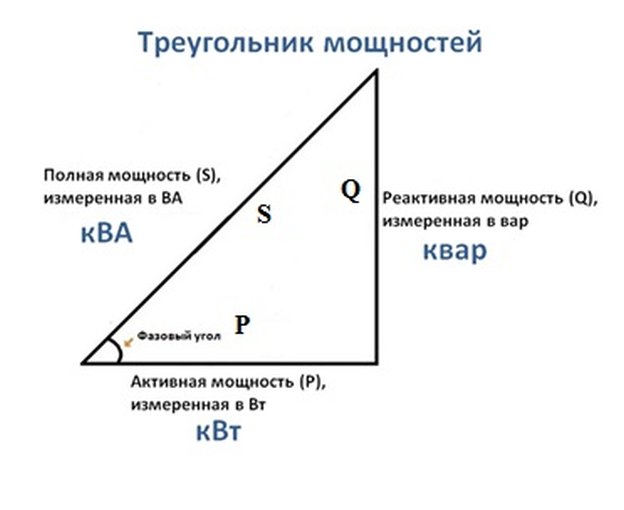

Зрительно и интуитивно-понятно все перечисленные выше формульные и текстовые описания полной, реактивной и активной мощностей передает следующий набросок
Спецы компании НТС-групп (ТМ Электрокапризам-НЕТ) имеют большой опыт подбора спец оборудования для построения систем обеспечения жизненно принципиальных объектов бесперебойным электропитанием. Мы умеем очень отменно учесть огромное количество электрических и эксплуатационных характеристик, которые оказывают влияние на выбор оборудования. Производители ИБП и электрогенераторов в документации непременно указывают полную и активную мощность. Производители стабилизаторов напряжения обычно указывают коэффициент 1(кВт=кВА). Спецы компании НТС-ГРУПП посодействуют Для вас разобраться в технических свойствах и очень комфортабельно приобрести ИБП. Невзирая на то что у нас большой выбор стабилизатор напряжения для дома либо офиса- мы поможем Для вас отыскать конкретно тот, который Для вас нужен.
Активная и реактивная мощность 2022
Питание — это композиция напряжения и тока в электрических цепях. В техническом плане, это скорость передачи электроэнергии электрическими цепями, что значит скорость передачи энергии. Аббревиатуры AC и DC нередко применяются в системах электропитания в качестве переменного тока и неизменного тока соответственно. Оба представляют собой различные типы тока, применяемые для передачи электроэнергии. Активная мощность и реактивная мощность являются 2-мя более распространенными определениями, применяемыми для описания потока энергии в электроэнергетических системах. Активная мощность — это настоящая мощность, тогда как реактивная мощность применяется для передачи реальной мощности. В этой статье освещаются некоторые главные различия между ними.
Что такое активная сила?
В обычных цепях переменного тока напряжение и ток являются синусоидальными, что значит, что форма волны имеет близкое сходство с безупречной синусоидальной волной. В случае чисто резистивной нагрузки напряжение и ток изменяют свою полярность в одно и то же время и в каждый момент времени, это значение положительно значит, что направление тока не изменяется в оборотном направлении. В данном случае передается только активная мощность. Активная мощность либо настоящая мощность — это мощность, которая практически потребляется в цепи переменного тока. Проще говоря, рассеиваемая мощность именуется активной силой. Он обозначается большей буковкой «P» и измеряется в ваттах (W) в главном киловатт (KW) и мегаватт (МВт).
Что такое реактивная сила?
В случае чисто реактивной нагрузки напряжение не соответствует фазе тока. Произведение напряжения и тока положительно для половины каждого цикла, тогда как для другой половины цикла значение негативно, так как мощность безпрерывно протекает между источником и нагрузкой. Это приводит к тому, что реактивная мощность передается на нагрузку. Проще говоря, реактивная мощность — это неиспользуемая мощность либо надуманная мощность, которая не применяется для какой-нибудь полезной работы, и существует, когда напряжение и ток не соответствуют фазе. Он обозначается большей буковкой «Q» и измеряется вольтамперной реактивной (var) в отличие от единицы мощности СИ, которая является ваттом.
Разница между активной и реактивной мощностью
Определение
В электрических системах переменного тока величина мощности, применяемой для сотворения действенной работы, значащая количество мощности, которое практически передается нагрузке, таковой как трансформатор, именуется «активной мощностью» либо «реальной мощностью» либо «настоящей мощностью». Это нужная сила, которая практически натягивается нагрузкой в результате рассеивания энергии в виде тепла. С другой стороны, реактивная мощность — это мощность, которая безпрерывно отскакивает вспять и вперед между источником и нагрузкой, что значит мощность, которая не может употребляться для действенной работы в цепи переменного тока либо в системе.
Единица измерения
Ватт является общей единицей для всех видов мощности, которая символизируется как «W», но блок обычно зарезервирован для активной мощности. Он фактически измеряется в киловаттах (кВт) и мегаваттах (МВт) в электроэнергетических системах. Реактивная мощность — это форма мощности, но она не выражается в ваттах. Заместо этого он выражается реактивным вольт-амперным реактивным (var) в электроэнергетических системах переменного тока. Он обычно существует, когда форма волны тока и сигнал напряжения не соответствуют фазе, обычно на 90 градусов. Термин «вар» обширно применяется во всей энергетике.
Знак и формула
Активная мощность либо настоящая мощность символизируется большей буковкой «P», тогда как реактивная мощность обозначается большей буковкой «Q». Активная мощность — это настоящая мощность, рассеиваемая на нагрузках, которые потом преобразуются в другие виды энергии. В цепи переменного тока, если приложенное напряжение равно «V», а обратным током «I», тогда среднее значение активной мощности равно P = VI cos φ, где φ — фазовый угол между током и напряжением. Формула для реактивной мощности Q = VI sin φ, где «I sin φ» тут представляет ток, не соответствует фазе с напряжением.
Значимость
Активная мощность — это сила, проявляющаяся в разных физических формах, таких как электромагнитное излучение либо механическая форма либо акустические волны, если на то пошло. Разглядим пример колеса-кургана, малеханькой ручной телеги с одним колесом и созданной для толкания 1-го человека. Активная мощность тут — это работа, выполняемая на колесах для перевозки предметов из 1-го места в другое, что является фактической работой. Реактивная сила — это воображаемая сила, которая не делает никакой полезной работы сама по для себя, но это то, что держит курган в поднятом положении. Реактивная мощность применяется для управления напряжением в почти всех промышленных средах для преодоления колебаний уровней напряжения.

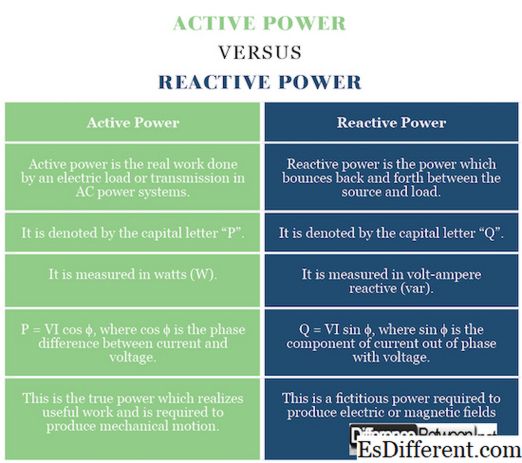

Активный против реактивной мощности: сравнительная таблица
Резюме Активные против реактивной мощности
В цепях переменного тока активная мощность — это настоящая мощность, потребляемая оборудованием для полезной работы, значащая мощность, рассеиваемую нагрузкой, тогда как реактивная мощность — это воображаемая мощность, которая не применяется конкретно для работы. Заместо этого он повсевременно отскакивает вспять и вперед, что приводит к рассеянию тока, а ток, возвращающийся вспять, никогда не применяется для какой-нибудь полезной работы и который именуется реактивной мощностью. Активная мощность измеряется в киловаттах (KW) либо мегаваттах (MW), тогда как реактивная мощность измеряется вольтамперной реактивной (var). Активная мощность является синфазной с нагрузкой, тогда как реактивная мощность не соответствует фазе нагрузки.
Что такое активная и реактивная электроэнергия?
Расчет электроэнергии, применяемой бытовым либо фабричным электротехническим устройством, делается обычно с учетом полной мощности электрического тока, проходящего через измеряемую электрическую цепь. При всем этом выделяются два показателя, отражающие издержки полной мощности при обслуживании потребителя. Эти характеристики именуются активная и реактивная энергия. Полная мощность представляет собой сумму этих 2-ух характеристик. О том, что такое активная и реактивная электроэнергия и как проверить сумму начисленных оплат, попытаемся поведать в этой статье.
Полная мощность
По сложившейся практике потребители оплачивают не полезную мощность, которая конкретно применяется в хозяйстве, а полную, которую отпускает предприятие-поставщик. Различают эти характеристики по единицам измерения – полная мощность измеряется в вольт-амперах (ВА), а нужная – в киловаттах. Активная и реактивная электроэнергия применяется всеми запитанными от сети электроприборами.
Активная электроэнергия
Активная составляющая полной мощности совершает полезную работу и преобразовывается в те виды энергии, которые необходимы потребителю. У части бытовых и промышленных электроприборов в расчетах активная и полная мощность совпадают. Посреди таких устройств – электрической плиты, лампы накаливания, электропечи, обогреватели, утюги и гладильные прессы и прочее.
Если в паспорте указана активная мощность 1 кВт, то полная мощность такового устройства будет составлять 1 кВА.
Понятие реактивной электроэнергии
Этот вид электроэнергии присущ цепям, в составе которых имеются реактивные элементы. Реактивная электроэнергия — это часть полной поступаемой мощности, которая не расходуется на полезную работу.
В электроцепях неизменного тока понятие реактивной мощности отсутствует. В цепях переменного тока реактивная составляющая появляется только в этом случае, когда находится индуктивная либо емкостная нагрузка. В таком случае наблюдается несоответствие фазы тока с фазой напряжения. Данный сдвиг фаз между напряжением и током обозначается эмблемой «φ».

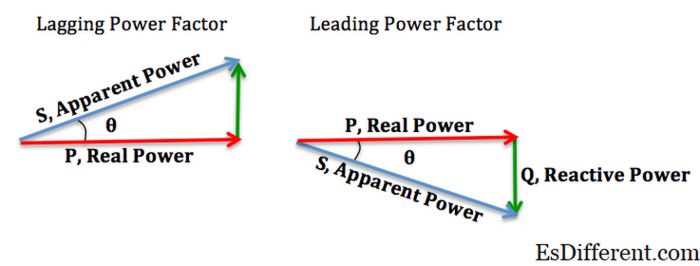

При индуктивной нагрузке в цепи наблюдается отставание фазы, при емкостной – ее опережение. Потому потребителю идёт только часть полной мощности, а главные утраты происходят из-за никчемного нагревания устройств и устройств в процессе использования.
Утраты мощности происходят из-за наличия в электрических устройствах индуктивных катушек и конденсаторов. Из-за них в цепи в течение некоторого времени происходит скопление электроэнергии. После чего запасенная энергия поступает назад в цепь. К устройствам, в составе потребляемой мощности которых имеется реактивная составляющая электроэнергии, относятся переносные электроинструменты, электродвигатели и разная домашняя техника. Данная величина рассчитывается с учетом особенного коэффициента мощности, который обозначается как cos φ.
Расчет реактивной электроэнергии
Коэффициент мощности лежит в границах от 0,5 до 0,9; четкое значение этого параметра можно выяснить из паспорта электроприбора. Полная мощность должна быть определена как личное от деления активной мощности на коэффициент.
К примеру, если в паспорте электрической дрели указана мощность в 600 Вт и значение 0,6, тогда потребляемая устройством полная мощность будет равна 600/06, другими словами 1000 ВА. При отсутствии паспортов для вычисления полной мощности устройства коэффициент можно брать равным 0,7.
Так как одной из главных задач действующих систем электроснабжения является доставка полезной мощности конечному потребителю, реактивные утраты электроэнергии числятся нехорошим фактором, и возрастание этого показателя ставит под колебание эффективность электроцепи в целом. Баланс активной и реактивной мощности в цепи может быть наглядно представлен в виде этого смешного рисунка:
Значение коэффициента при учете утрат
Чем выше значение коэффициента мощности, тем меньше будут утраты активной электроэнергии – а означает конечному потребителю потребляемая электрическая энергия обойдется малость дешевле. Для того дабы повысить значение этого коэффициента, в электротехнике применяются разные приемы компенсации нецелевых утрат электроэнергии. Компенсирующие устройства представляют собой генераторы опережающего тока, сглаживающие угол сдвига фаз между током и напряжением. Для этой же цели время от времени применяются батареи конденсаторов. Они подключаются параллельно к рабочей цепи и применяются как синхронные компенсаторы.
Расчет цены электроэнергии для личных клиентов
Для личного использования активная и реактивная электроэнергия в счетах не делится – в масштабах употребления толика реактивной энергии невелика. Потому личные клиенты при потреблении мощности до 63 А оплачивают один счет, в каком вся потребляемая электроэнергия считается активной. Дополнительные утраты в цепи на реактивную электроэнергию раздельно не выделяются и не оплачиваются.
Учет реактивной электроэнергии для компаний
Другое дело – предприятия и организации. В производственных помещениях и промышленных цехах установлено большущее число электрического оборудования, и в общей поступаемой электроэнергии имеется значимая часть энергии реактивной, которая нужна для работы блоков питания и электродвигателей. Активная и реактивная электроэнергия, поставляемая компаниям и организациям, нуждается в точном разделении и ином методе оплаты за нее. Основанием для регуляции отношений предприятия-поставщика электроэнергии и конечных потребителей в данном случае выступает типовой контракт. Согласно правилам, установленным в этом документе, организации, потребляющие электроэнергию выше 63 А, нуждаются в особенном устройстве, предоставляющем показания реактивной энергии для учета и оплаты.

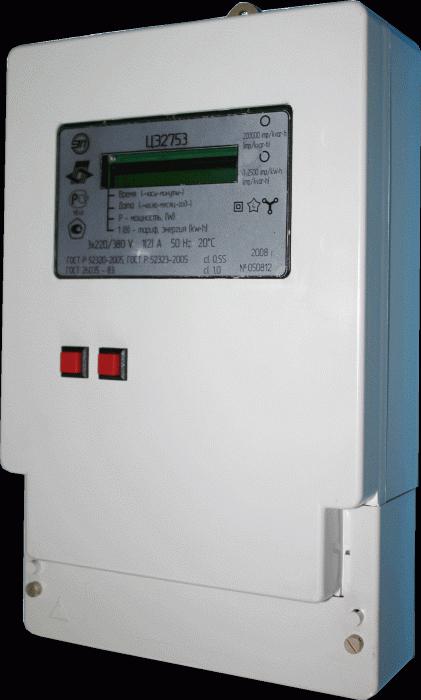

Сетевое предприятие устанавливает счетчик реактивной электроэнергии и начисляет оплату согласно его свидетельствам.
Коэффициент реактивной энергии
Как говорилось ранее, активная и реактивная электроэнергия в счетах на оплату выделяются отдельными строчками. Если соотношение объемов реактивной и потребленной электроэнергии не превосходит установленной нормы, то плата за реактивную энергию не начисляется. Коэффициент соотношения бывает прописан по-разному, его среднее значение составляет 0,15. При превышении данного порогового значения предприятию-потребителю советуют установить компенсаторные устройства.
Реактивная энергия в многоквартирных домах
Обычным потребителем электроэнергии является многоквартирный дом с основным предохранителем, потребляющий электроэнергию выше 63 А. Если в таком доме имеются только жилые помещения, плата за реактивную электроэнергию не взимается. Таким макаром, жильцы многоквартирного дома лицезреют в начислениях оплату только за полную электроэнергию, поставленную в дом предприятием-поставщиком. Та же норма касается жилищных кооперативов.
Личные случаи учета реактивной мощности
Бывают случаи, когда в высотном здании имеются и коммерческие организации, и квартиры. Поставка электроэнергии в такие дома регулируется отдельными Актами. К примеру, разделением могут служить размеры полезной площади. Если в многоквартирном доме коммерческие организации занимают наименее половины полезной площади, то оплата за реактивную энергию не начисляется. Если пороговый процент был превышен, то появляются обязательства оплаты за реактивную электроэнергию.
В ряде всевозможных случаев жилые дома не освобождаются от оплаты за реактивную энергию. К примеру, если в доме установлены пункты подключения лифтов для квартир, начисление за внедрение реактивной электроэнергии происходит раздельно, только для этого оборудования. Обладатели квартир как и раньше оплачивают только активную электроэнергию.

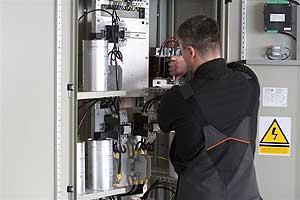

Осознание сути активной и реактивной энергии дает возможность хорошо высчитать экономический эффект от установки разных компенсационных устройств, снижающих утраты от реактивной нагрузки. Согласно статистике, такие устройства позволяют подымать значение cos φ от 0.6 до 0.97. Тем автоматические компенсаторные устройства помогают сберечь до трети предоставляемой потребителю электроэнергии. Существенное уменьшение теплопотерь наращивает срок эксплуатации устройств и устройств на производственных участках и понижает себестоимость готовой продукции.
