Что значит l в электрике

АБ — аккумуляторная батарея

АБП — агрегат бесперебойного питания

АВР — автоматический ввод резерва (запасного питания)

АДСК — агрегат дугогасящий сухого выполнения с плавным конденсаторным регулирование

АИИС УЭ — автоматическая информационно-измерительная система учета электроэнергии

АИИС КУЭ — автоматическая информационно-измерительная система коммерческого учета электроэнергии

АИИС ТУЭ — автоматическая информационно-измерительная система технического учета электроэнергии

АИСКГН — автоматическая информационная система ранешнего обнаружения гололедообразования

АЛАР — автоматика ликвидации асинхронного режима

АПВ — автоматическое повторное включение

АПС — автоматическая пожарная сигнализация

АРМ — автоматическое рабочее место

АРПН — устройства автоматического регулирования напряжения под нагрузкой

АСДУ — автоматическая система диспетчерского управления

АСК — асинхронизированный компенсатор

АСМД — автоматические системы мониторинга и диагностики

АСТУ — автоматические системы технологического управления

АСУ — автоматическая система управления

АСУ ТП — автоматическая система управления технологическими процессами

АСЭМПЧ — асинхронизированный электромеханический преобразователь частоты

БК — батарея конденсаторов

БСК — батарея статических конденсаторов

БПЛА — беспилотные летательные аппараты

ВДТ — вольтодобавочный трансформатор

ВЗГ — вторичные задающие генераторы

ВКС — система видеоконференцсвязи

ВЛ — воздушная линия электропередачи

ВЛЗ — воздушная линия с защищенными проводами

ВЛИ — воздушная линия с самонесущими изолированными проводами

ВН — высшее напряжение

ВОЛС — волоконно-оптическая линия связи

ВПТ — вставка неизменного тока

ВРГ — вакуумно-реакторная группа

ВРУ — вводные распределительные устройства

ВТСП — высокотемпературная сверхпроводимость

ВТСП ТОУ — токоограничивающее устройство на базе высокотемпературной сверхпроводимости

ГИС — геоинформационная система

ГОТВ — газовые огнетушащие вещества

ГТ — грозозащитный трос

ДГР — дугогасящий реактор

ДГУ — дизель-генераторная установка

ДЗО — дочернее и зависимое общество, осуществляющее деятельность по передаче и рассредотачиванию электроэнергии, акциями которого обладает ПАО «Россети»

ДЦ — диспетчерский центр

ЕНЭС — единая государственная (общероссийская) электрическая сеть

ЕЭС — Единая энергетическая система

ЗРУ — закрытое распределительное устройство

ЗТП — закрытая трансформаторная подстанция

ЗУ — заземляющее устройство

ИБП — источник бесперебойного электропитания

ИИК — измерительно-информационный комплекс точки измерений

ИС — измерительная система (информационно-измерительная система)

ИТС — индекс технического состояния

КА — коммутационный аппарат

КБ — конденсаторная батарея

КВЛ — кабельно-воздушная линия

КЗ — куцее замыкание

КЛ — кабельная линия электропередачи

КРУ — комплектное распределительное устройство

КРУВ — комплектное распределительное устройство с воздушной изоляцией (из консистенции азота (N2) и кислорода (O2))

КРУЭ — комплектное распределительное устройство с элегазовой изоляцией

КСО — комплектные стационарные распределительные устройства однобокого обслуживания

КТП — комплектная трансформаторная подстанция

КЭ — качество электроэнергии

ЛВС — локально-вычислительная сеть

ЛНА — локальные нормативные акты ПАО «Россети»

ЛЭП — линия электропередачи

М/Д — система естественного масляного остывания/масляное остывание с дутьем и естественной циркуляцией масла

М/Д/ДЦ — система естественного масляного остывания/ масляное остывание с дутьем и естественной циркуляцией масла/ масляное остывание с дутьем и принудительной циркуляцией масла через воздушные охладители

МТР — материально-технические ресурсы

МФК — функциональные микропроцессорные контроллеры

МЭК — Интернациональная электротехническая комиссия

НИОКР — научно-исследовательские и опытно-конструкторские работы

НН — низшее напряжение

НПА — нормативно-правовые акты

НТД — Нормативно-техническая документация

НТСП — низкотемпературная сверхпроводимость

НЭ — накопитель энергии

ОЗЗ — однофазовое замыкание на землю

ОИК — оперативно-информационный комплекс

ОКГТ — оптический кабель, интегрированный в грозозащитный трос

ОПН — ограничитель перенапряжения нелинейный

ОПО — страшный производственный объект

ОПУ — общеподстанционный пункт управления

ОРД — организационно-распорядительный документ ПАО «Россети»

ОРУ — открытое распределительное устройство

ОРЭМ — оптовый рынок электроэнергии и мощности

ОТУ — оперативно-технологическое управление

ОТУ ЭСК — оперативно-технологическое управление электросетевым комплексом

ОЭС — объединенная энергетическая система

ПА — противоаварийная автоматика

ПБ — промышленная безопасность

ПБВ — переключение ответвлений без возбуждения

ПКЭ — характеристики свойства электроэнергии

ПП — переходной пункт

ПТК — программно-технический комплекс

ПТЭ — правила технической эксплуатации электростанций и сетей

РАС — регистраторы аварийных событий

РАСП — регистрация аварийных событий и процессов

РД — руководящий документ

РДСК — реакторы дугогасящие сухие с конденсаторным регулированием

РЗА — релейная защита и автоматика

РМЗ — разрядник молниезащитный

РП — распределительный пункт

РПН — регулирование напряжения под нагрузкой

РРЛ — радио релейная линия

РСК — распределительная сетевая компания (ДЗО ПАО «Россети»)

РТП — распределительная трансформаторная подстанция

РУ — распределительное устройство

РЩ — релейный щит

РЭС — район электрических сетей

САЦ — ситуационно-аналитический центр

СБП — система бесперебойного питания

СЗ — степень загрязненности атмосферы

СИ — средство измерений

СИП — самонесущий изолированный провод

СКРМ — средства компенсации реактивной мощности

СН — среднее напряжение

СОЕВ — система обеспечения одного времени

СОПТ — система оперативного неизменного тока

СОУЭ — система оповещения и управления эвакуацией людей при пожаре

СПЗ — совмещенное производственное здание

СПЭ — сшитый целофан

СРН — средство регулирования напряжения

ССПИ — система сбора и передачи инфы

ССЭСК — сеть связи электросетевого комплекса

ССС — сеть спутниковой связи

СТАТКОМ — статический компенсатор на базе преобразователей напряжения

СТК — статический тиристорный компенсатор

100 — эталон организации

СУОТ — система управления охраной труда

СУПА — система управления производственными активами

СУ (ЭСК) — ситуационное управление в электросетевом комплексе

ТАИ — термическая автоматика и измерения

ТАПВ — трехфазное автоматическое повторное включение

ТН — трансформатор напряжения

ТОиР — техническое сервис и ремонт

ТП — трансформаторная подстанция

ТПиР — техническое перевооружение и реконструкция

ТРГ — тиристорно-реакторная группа

ТСН — трансформатор собственных нужд

ТТ — трансформатор тока

ТЭО — технико-экономическое обоснование

ТЭР — топливно-энергетические ресурсы

УБП — устройство бесперебойного питания

УД — узлы доступа

УЗИП — устройство защиты от импульсных перенапряжений

УКВ — ультракороткие волны (радиоволны)

УКРМ — установка компенсации реактивной мощности

УПК — устройство продольной компенсации индуктивного сопротивления ЛЭП

УПНКП — устройство намеренной неодновременной коммутации полюсов

УРОВ — устройство резервирования при отказе выключателя

УСО — устройство сопряжения с объектом

УСПД — устройств сбора и передачи данных

УУПК — управляемое устройство продольной компенсации сопротивления ЛЭП

УФК — ультрафиолетовый контроль

УШР — управляемый шунтирующий реактор

ФКУ — фильтрокомпенсирующие устройства

ФСУ — фильтросимметрирующее устройство

ЦП — центр питания (понижающая подстанция) напряжением 35-110 (220)/ 6-20 кВ

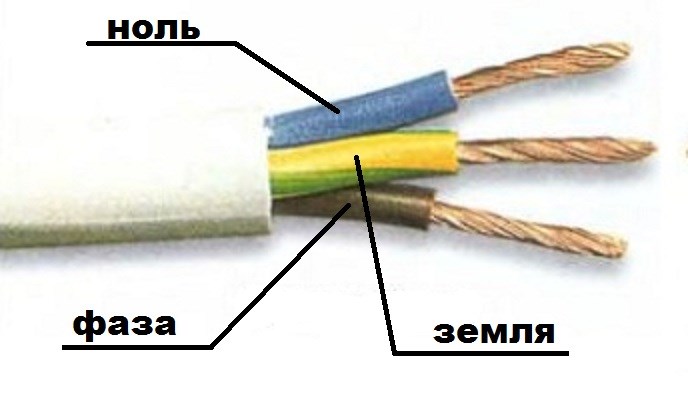

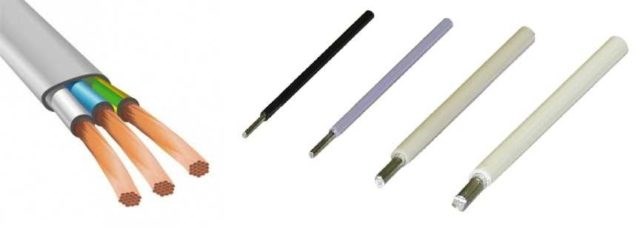

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Цветовая маркировка изоляции проводников принципиальна для более резвого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

Работы по монтажу и обслуживанию в электрических установках связаны не только лишь с обеспечением надежности, но и безопасности. Нужна полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая раскраска токоведущих жил:

В приведенном списке содержится много вариантов расцветок проводов, но нет нескольких цветов, которые применяются только для обозначения нулевых и защитных проводов:

• синий цвет и его цвета — рабочий нулевой провод (нейтраль — N);
• желтоватый цвет с зеленоватой полосой — защитное заземление (PE);
• желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается внедрение для заземления жил с изоляцией зеленоватого цвета с желтоватой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Раскраска должна быть единой в каждой цепи в границах 1-го устройства. Ответвления цепей должны производиться идиентично окрашенными проводниками. Внедрение изоляции без различий в колерах гласит о высочайшей культуре монтажа и сильно упрощает предстоящее сервис и ремонт оборудования.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

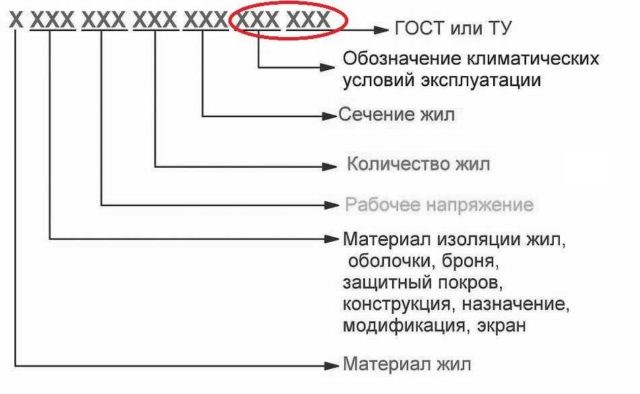

Маркировка кабеля, проводов: таблица, расшифровка Нарушение изоляции фазного проводника кроме опасности жизни и здоровью человека, несёт внутри себя опасность порчи оборудования либо появления пожара. Спрашивайте, я на связи!

Маркировка кабелей и проводов — таблица расшифровок

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях неизменного тока с двуполярным питанием.

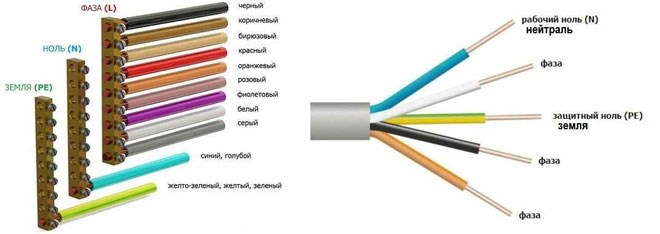

Расцветка фазы

В тех случаях, когда установка электроустановки выполнен с помощью жестких железных шин, применяется расцветка шин несмываемой краской следующих цветов:

Раскраска фаз должна сохраняться в границах всего устройства, но не непременно на всей поверхности шины. Допускается маркировать обозначение фазы исключительно в местах подсоединения. На окрашенной поверхности можно продублировать цвет знаками «ЖЗК» для краски соответственных цветов.

Если шины недосягаемы для осмотра либо работы, когда на них находится напряжение, то допускается их не окрашивать.

Какое освещение Вы предпочитаете
Встроенное Люстра

Цвет фазных проводов, присоединенных к жестким шинам, может не совпадать с ними по раскраске, так как видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Таблица цветов, применяемых в маркировке кабеля:

Более распространенными являются провода ПВ. Цифра в маркировке обозначает класс гибкости жилы. Чем больше цифра, тем паче гибким является провод. В ПВ-1 – однопроволочная жила, другие имеют многопроволочную жилу. Дальше указывается сечение в кв. мм. Для проводов важен цвет. Он тоже может указываться в маркировке. К примеру, ПВ-3 25 Б.

Цвета проводов в электрике: обозначение фазы, нуля и земли в сетях 220, 380 В

Раскраска фаз должна сохраняться в границах всего устройства, но не непременно на всей поверхности шины. Допускается маркировать обозначение фазы исключительно в местах подсоединения. На окрашенной поверхности можно продублировать цвет знаками «ЖЗК» для краски соответственных цветов.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Кабель ВВГнг-LS-П — Расшифровка, Свойства и все Сечения Внедрение изоляции без различий в колерах гласит о высочайшей культуре монтажа и сильно упрощает предстоящее сервис и ремонт оборудования. Спрашивайте, я на связи!

Цветовая маркировка проводов и кабелей при монтаже ГОСТ ПЭУ

Коаксиальные (радиочастотные) кабели.

Пример маркировки радиочастотного кабеля русского производства.

75 – волновое сопротивление, Ом. Кабели с волновым сопротивлением 75 Ом созданы для передачи видеосигнала, а с волновым сопротивлением 50 Ом – для передачи радиосигнала.

318 – номер в каталоге производителя, не несёт технической инфы.

Завезенные из других стран кабели.

RG-59 и RG-6 – кабели с волновым сопротивлением 75 Ом.

Числа в маркировке обозначают только типоразмер и ничего больше. Кабели RG-6 имеют внешний поперечник от 4,8 до 6,6 мм, RG-59 наименее 4 мм.

Таким макаром, кабели РК-75, RG-6 и RG-59 являются аналогами.

Для внутренних работ применяется кабель в ПВХ изоляции (PVC по-английски), для прокладки на улице в целофане (PE).

Как найти L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что любой из проводников обладает одним и этим же цветом. Как найти, какой провод L, какой N, а какой PE?

Если однофазовая сеть имеет всего 2 жилы, то делему можно разрешить специальной индикаторной отверткой. С её помощью проще обычного найти, где конкретно ноль, а где фаза. О том, как применять индикаторную отвертку мы уже ведали. Для начала нужно отключить подачу электричества на щитке.

После необходимо зачистить два проводника и развести их в обратные стороны. Сейчас можно включить подачу электричества и средством индикатора найти L и N. Если при контакте с жилой зажгется лампочка, означает это фаза, в то время как не загоревшаяся лампочка будет иметь в виду ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная аннотация по эксплуатации данного устройства была предоставлена в отдельной статье, с которой мы рекомендуем ознакомиться!

В первом вероятном варианте вы видите оставшийся цветной, также черный либо белоснежный контакт. Ранее землю обозначали изоляцией темного, или белоснежного цвета. Полностью возможно, что это конкретно она, а оставшийся цветной – фаза (L).

Во 2-м вероятном варианте также откидываем ноль, концентрируясь на красном и черном (либо белоснежном) проводе. Если изоляция имеет белоснежный цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Направьте внимание на то, что последний способ очень небезопасен. Если Вы приняли решение прибегнуть к нему, непременно сделайте себе пометки, дабы в процессе ремонта розетки или люстры не получить электрический удар!

В цепи неизменного тока, маркировка представлена черным (минус), также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой личный окрас: фаза A — желтоватая, B — зеленоватая, а C — красноватая. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белоснежным, B черным, а C красным. Нулевой защитный и рабочий проводники имеют подобные с последним случаем маркировки.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Обозначения, используемые в маркировке кабельной продукции Так, к примеру, маркировка UTP 4 5e предполагает, что это однопроволочный 4 парный не экранированный кабель 5 категории с поперечником жил 0,51 мм. Спрашивайте, я на связи!

L N в электрике: что значит, цвета проводов, определение плюса и минуса

• «Что значит аббревиатура PEN?»;
• «Как найти заземление, фазу и ноль, если у изоляции нет цвета, или она обладает необычным окрасом?»;
• «Как самому указать фазу, заземление и ноль?»;
• «Есть ли еще эталоны по цветовому окрасу изоляции?».

Как самому указать L, N, PE?

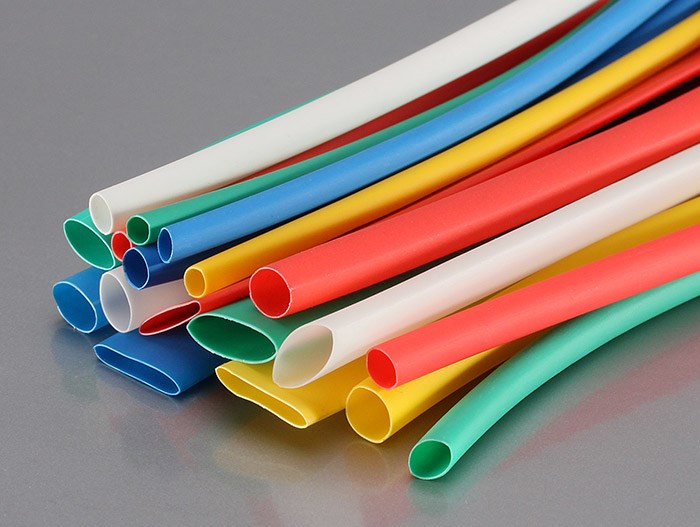

Если зрительного обозначения нет либо оно отличается от стандартного обозначения, идеальнее всего без помощи других отметить все элементы после окончания ремонта. Для этого можно использовать цветную изоленту, или термоусадочную трубку. Согласно требованиям, указание жил нужно делать на концах проводника, где осуществляется соединение с шиной.

Благодаря цветным пометкам облегчается ремонт не только лишь вам, но и для электрика, который полностью возможно будет производить ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Видео: Что означает буква L
