Что делать если нет заземления

Жилой фонд нашей страны начал глобальное обновление не так давно. Большая часть населения по сей день проживает в домах старенькой постройки – крупногабаритных «сталинках» и компактных «хрущевках». План электрификации не предугадывал заземление в квартире, так как в те годы, когда сдавалось это жилище, люди воспользовались маленьким количеством бытовых электроприборов низкой мощности, проводка велась двужильная, а трехфазных разъемов с заземляющим элементом тогда еще не было. С неувязкой отсутствия домашнего заземления многие сталкиваются до настоящего времени. Есть ли решение ее, можно ли без помощи других выполнить и как выполнить заземление в квартире? Обо всем этом рассказывается в данной статье.

Зачем служит заземление

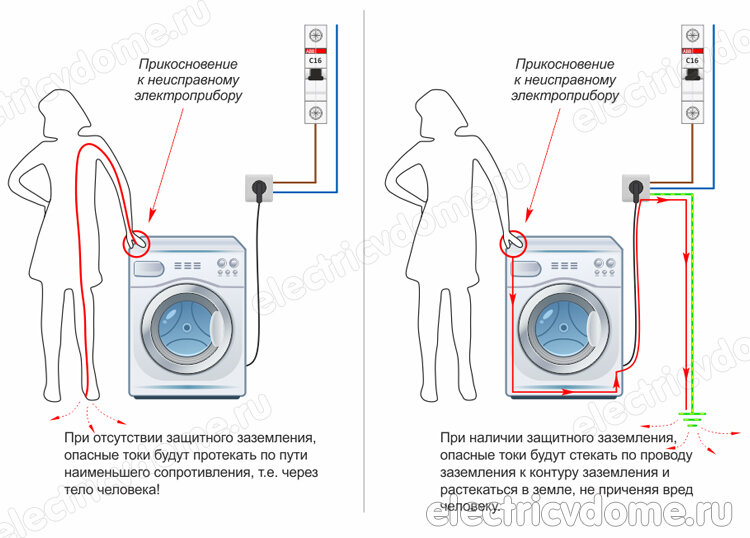

В процессе эксплуатации бытовой электротехники существует возможность появления на корпусе агрегата небезопасного напряжения, что может спровоцировать поражение током. Если электрозащиты в доме нет, опасность травмы существенно увеличивается. Понизить ее можно, соединив корпус электрического приемника с заземляющим элементом.

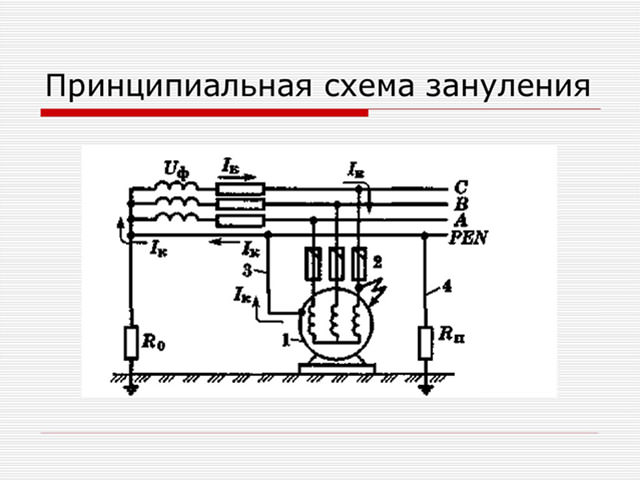

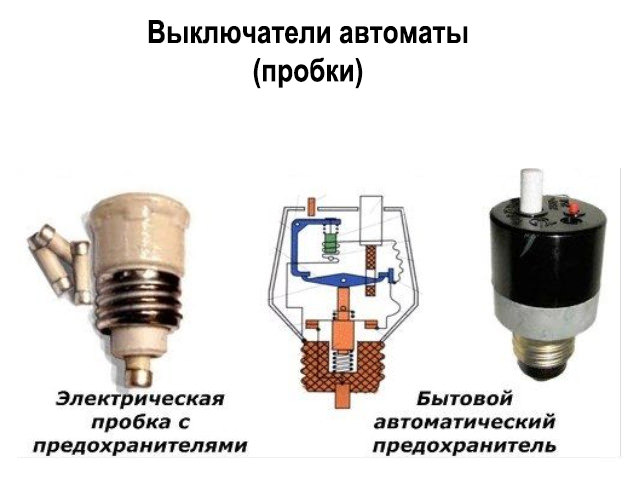

Если использовать в качестве заземлителя нулевую фазу двужильной квартирной проводки (зануление), в электросхеме непременно наличие выключателя-автомата. В старенькых домах такие автоматы были обширно распространены. В простонародье их называли пробками. Помните выражение: «Пробки выбило»? При появлении недлинного замыкания в электроцепи автомат срабатывал, и человек избегал травмирующего воздействия тока. Отсутствие защитного контура полностью может стать предпосылкой пожара вследствие превышения допустимой нагрузки на домашнюю электрическую сеть, нехороших контактов либо установления автоматических выключателей, пропускная способность которых существенно превосходит номинальную мощность цепи.

Таким макаром, мы узнали, что заземление в электросистеме наших жилищ просто жизненно нужно. И многие хозяева квартир решают этот вопрос самыми различными методами, не подозревая при всем этом, что деяния их не только лишь, мягко говоря, не умные, но и далековато не неопасные.

Этого делать нельзя

В наши деньки практически все обустроенные жилья уже находятся в принадлежности, и некоторые хозяева старенькых «хрущевок» и «сталинок» считают, что вольны делать на собственной местности что угодно. При всем этом как-то забывается, что их квартира является составляющей общего понятия «жилой дом», и все, что находится за пределами их личной принадлежности, является общедомовым хозяйством.

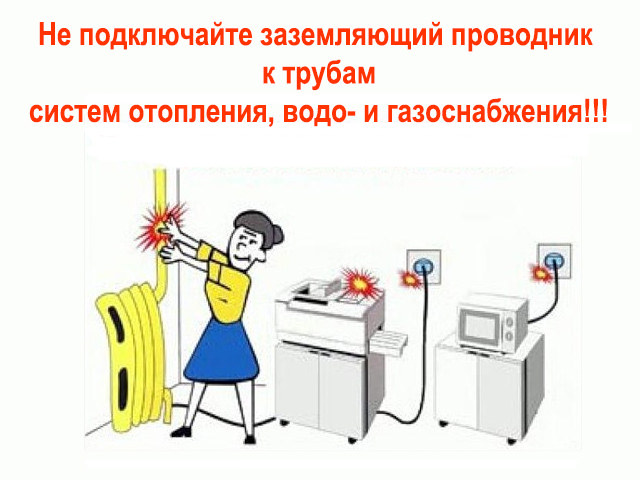

Системы газо- и водоснабжения являются общим элементом жилых помещений всего дома. Категорически воспрещается применять в качестве заземлителя трубы отопления, водоснабжения либо подачи газа. Наибольшей угрозой такового метода электрозащиты является поражение током, и в большинстве случаев — смертельное. При этом, катастрофа может произойти даже не с жильцами заземленного помещения. Обыденный прием душа может обернуться гибелью для соседей, так как утечка электричества из жилья «горе-рационализатора» по кратчайшему пути (водопроводная система) находит выход в их ванной.

Неизменное воздействие электричества на железные трубы приводит к их коррозии, что вызывает трещинкы и протечки. При повреждении газовой трубы может произойти взрыв.

Нельзя без помощи других подключаться к общему распределительному щитку подъезда, куда некоторые умельцы заводят совмещенные нулевые защитный и рабочий проводники (PEN-проводник). Опасность таится в том, что нулевой проводник может просто отгореть, и высочайшее напряжение мгновенно поступит на корпусы всей электробытовой техники, присоединенной в тот момент к электрической системе «заземленного» помещения.

Категорически нельзя подключать к одному разъему главной защитной шины несколько проводников. По мере надобности отключить один из проводников нарушится состояние контакта других, что может стать предпосылкой катастрофы. Каждый проводник подключается к защитной шине персонально.

Самостоятельное устройство заземления жилого помещения, где его наличие вначале не было предвидено проектом электроснабжения, тянет не только лишь административное разбирательство и наложение штрафов, но и уголовное наказание, если нелегальные деяния «умельца» приведут к причинению вреда здоровью либо смерти другого человека. Об этом нужно держать в голове всегда!

Типы заземления

Применительно к жилым помещениям применяются обычно три типа электрозащиты. Отличаются они между собой наличием либо отсутствием раздельно идущего токоотводящего проводника.

• Электрический защитный контур из двухжильного провода, сердцевина которого выполнена обычно из алюминия. В нем защитную функцию делает провод нулевой фазы. Обширное распространение такая защита имела в Русском Союзе при электрификации жилого и производственного фонда. На данный момент встречается в старенькых домах. Техно маркировка – TN-С;

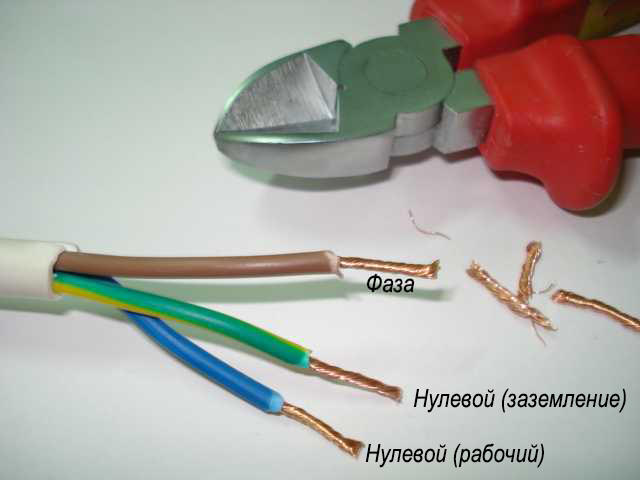

• Электрический защитный контур из трехжильного провода. Каждый проводник делает разную функцию – рабочая фаза, нулевая фаза и защитная. Два последних проводника на всем протяжении электрической полосы нигде не пересекаются. Техно маркировка – TN-S;
• Электрический защитный контур из трехжильного провода, в каком на выходе с энергетической подстанции проводники «ноль» и «земля» объединены в один, а при вводе в здание делятся на отдельные жилы. Этот тип электрозащиты применяется везде в текущее время. Техно маркировка –TN-С-S.

Заземление ванны и бытовых электроприборов

Для защиты от поражения электричеством при использовании ванны нужно прикрепить к ней многожильный провод с сечением 6 мм 2 , другой конец его подсоединяют к шине заземления домашнего электросчетчика. Для этих целей на ванных последнего поколения имеется контактный разъем в виде отогнутого лепестка.

Дабы защитить от напряжения чугунную ванну старенького типа, на ножке нужно просверлить отверстие, закрепить болтовым соединением маленькую железную пластинку (заземляющую перемычку), куда и подсоединить защитный провод.

Акриловая ванна устанавливается в железный каркас, и в целях электрозащиты заземляющий проводник крепится на этом каркасе. Дабы обезопасить себя во время аква процедур в ванне с массажным эффектом, ее нужно подключать к отдельной розетке, расположенной на расстоянии в 0,7 метра от ванны и на высоте 0,5 метра от пола.

Розетка непременно оборудуется защитным кабелем, который имеет подключение к электрическому щитку через защитную шину. Нелишним будет установить и дополнительное защитное устройство.

Наряду с ванной в защите от небезопасной токопроводности нуждаются и бытовые электрические устройства (стиральная машина, водонагреватель, электросушилка, варочная плита, духовой шкаф). Для каждого из этих агрегатов нужно расположить личные разъемы с подключением к защитной шине электросчетчика.

При эксплуатации бытовых устройств необходимо всегда смотреть за состоянием их электропровода. Защитой от возможного удара током служат и устройства ЗО, размещенные в корпусе электросчетчика жилья.

Как выполнить заземление в квартире верно и избежать катастрофы, поведаем дальше.

Как выполнить заземление в обустроенном жилом помещении

Методов несколько. Принцип монтажа практически всюду одинаков – это подключение заземляющего проводника к общему распределительному щиту дома. Зависимо от того, к какому типу постройки относится дом, особенности монтажа электрозащиты несколько различаются:

• Если дом из категории новостроек, то заморочек с устройством заземления обычно не появляется. Помещения нового жилого фонда обустроены трехжильной проводкой, в какой любая жила отвечает за рабочую фазу, нулевую и заземление. Нужно только подключить электрический заземляющий проводник к специальной шине на этажном распределительном щите.

Случается, что в квартире с ремонтом от застройщика разводка проводки отсутствует. Тогда можно без помощи других просто этот недочет убрать. Для этого все провода жилья необходимо подвести к персональному электросчетчику, который размещен около входной двери, а уже от него вывести силовой кабель и подсоединить к подъездному электрощиту.

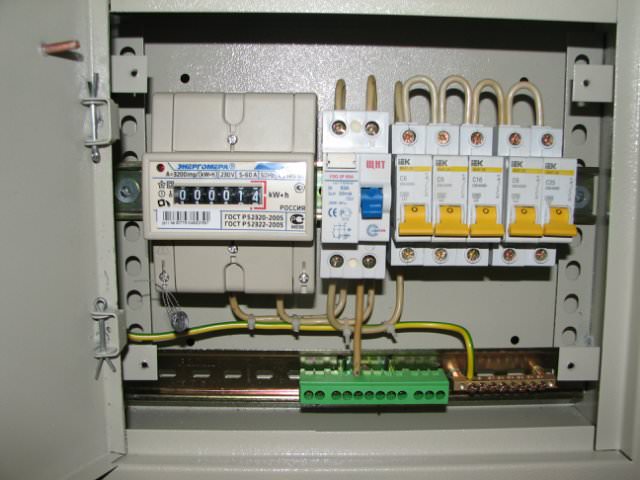

Каждый проводник его подключается к аналогичной шине электросчетчика – провод заземления — к защитной шине (размещена понизу справа), нулевой провод — к нулевым разъемам (размещены вверху слева), фаза подключается по порядку к нескольким УЗО. Главные группы электропотребителей квартиры (к примеру, все осветительные приборы, отдельные комнаты, все бытовые устройства вкупе либо каждый агрегат по-отдельности) запитываются на личном УЗО.

Соединение электрического кабеля между квартирой и общим стояком могут производить только работники электросети. Для проведения схожих ремонтных работ требуются официальное разрешение, квалификационные умения и наличие доступа.

• Если дом старенькый и относится к постройкам русского времени, то вся проводка в нем двухфазная. В таковой проводке два нулевых проводника – рабочий и защитный – совмещены в один общий (PEN). Для защиты от электрического поражения корпус бытовых электрических устройств, которые нужно заземлить, подсоединяется к проводнику PEN. Другое название схожей защиты – зануление.

Выручает она только от недлинного замыкания, так как система защиты предугадывает наличие в электроцепи автоматических выключателей. От поражения электричеством зануление не выручит. Выход здесь только один. Нужно на сто процентов поменять электрическую проводку помещения на трехжильную. При проведении ремонтных работ нужно составить план-схему, на которой точно указать размещение всех потребителей электроэнергии, места соединения проводов, пути прокладки проводов.

Проводка должна быть медной: она обладает большей электропроводностью и прочностью. Разводку электрической проводки проводят в предстоящем так же, как и в новых домах. По окончании ремонтных работ нужно вызвать профессионалов из горэлектросети, дабы те квалифицированно выполнили подсоединение к общему распределительному электрощиту.

• В случае, когда по каким-то причинам нереально сделать высококачественное заземление в квартире, застраховаться от неожиданного поражения электричеством можно, подключив к домашней электроцепи защитное устройство отключения. По последней мере, УЗО мгновенно отключит подачу электричества при аварийной утечке тока.

Очередной метод защитить свое жилье – произвести установка индивидуального заземляющего контура. Сущность способа состоит в том, дабы установить заземляющие элементы за пределами дома, вбив на некотором отдалении от него в грунт несколько железных стержней и соединив их между собой перемычкой.

Стержни располагают в виде треугольника. Из квартиры в подвал спускается нулевой провод, который выводится наружу и соединяется с перемычкой. Другой конец нулевого провода присоединяется к корпусу распределительного щита. Заземление жилого помещения также соединяется со щитом. Так создается личный защитный контур.

Монтировать схожую защиту можно только с разрешения управляющей организации и горэлектросети. В неприятном случае, при появлении аварийной ситуации вся вина за причиненный вред ляжет на того, кто этот защитный контур сделал.

Где взять заземление в квартире если его нет

Большая часть производителей бытовых устройств советует подключать оборудование к розеткам с заземляющим контактом. Это увеличивает безопасность обитателей дома и понижает возможность электротравм. Но где взять заземление в квартире, если его нет во вводном электрощите?

Необходимо ли заземление в квартире

Защитное заземление — это подключение корпуса электроприбора к контуру заземления с помощью провода РЕ. Обычно по этому проводнику ток не идёт, но при нарушении изоляции между корпусом и элементами, находящимися под напряжением, потенциал по этому проводу отводится в землю, что предутверждает поражение электричеством.

Но нормативные документы не указывают заземление как неотклонимый элемент проводки. Потому ответ на вопрос "необходимо ли заземление в квартире" является следующим.

Формально возможно обойтись без него, но для безопасности людей и домашних питомцев нужно подключение электроприборов к контуру заземления, находящемуся около дома либо трансформаторной подстанции.

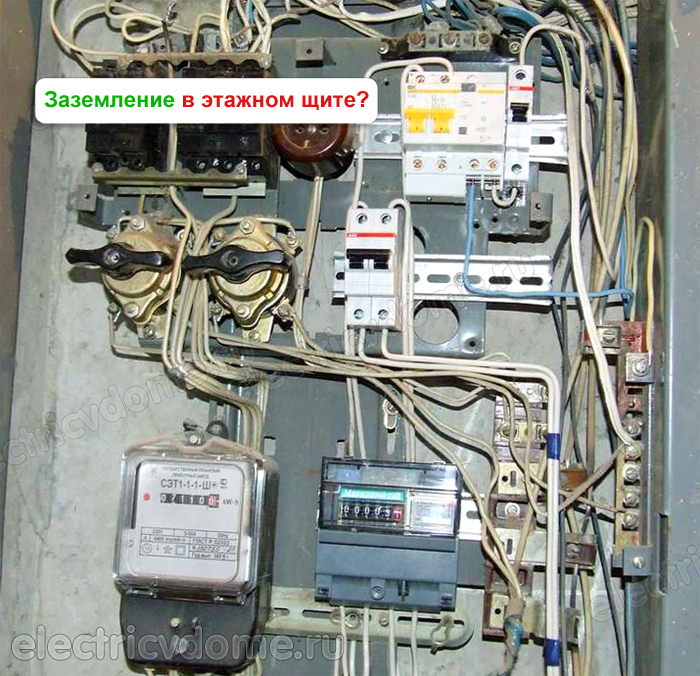

Куда подключать заземляющий провод, если есть заземление в щите

В современных домах квартирная проводка выполнена по трёхпроводной схеме, с фазным, нейтральным и заземляющим проводами. При всем этом заземление подключено к соответственной клемме в этажном щите.

Но в некоторых случаях при полном ремонте домовых электросетей заземляющий проводник к щитку подводится, но с квартирной проводкой он не соединяется.

В таких ситуациях для решения препядствия, где взять заземление в квартире, если его нет в проводке, но в этажном щитке имеется заземляющая шина, нужно проложить дополнительный проводник от шины РЕ электрощита до аналогичной шины квартирного щитка либо жёлто-зелёного провода внутриквартирных сетей.

При отсутствии таковой шины в щитке на этаже, но при наличии заземления во вводном щите в здание допускается соединять внутриквартирное заземление с вводным щитом.

Системы заземления в многоквартирных домах

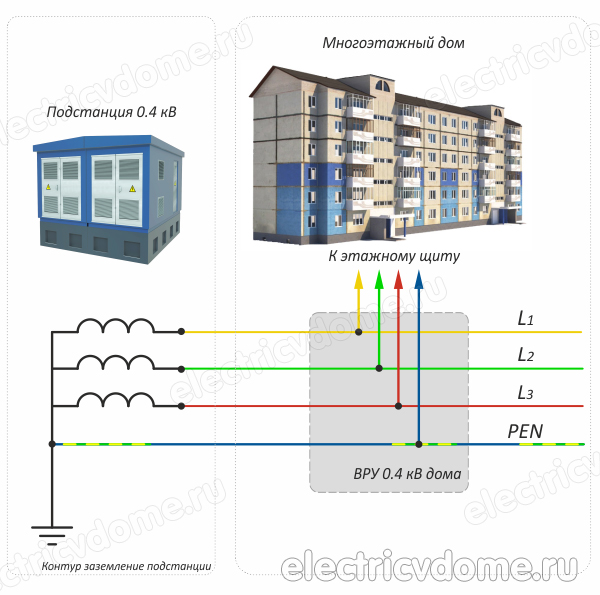

Современные системы электроснабжения жилых районов подключены к трансформаторам с глухозаземлённой нейтралью и носят название TN. Это означает, что вторичные обмотки аппарата соединены в "звезду", средняя точка которой подключена к контуру заземления без разрывов и выключателей .

Соответственно, заземление в квартире должно соединяться с этой точкой заземляющим проводом PE либо совмещённым проводником PEN. Существует несколько типов таких систем, обрисованных в ПУЭ п.1.7.3.

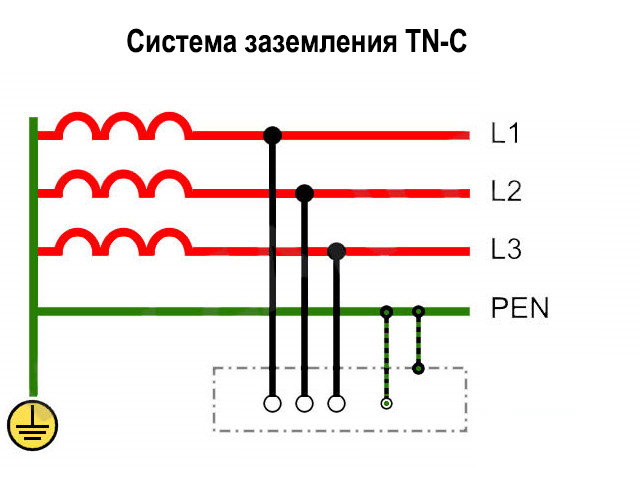

Система TN-C

Простая, но морально устаревшая система электроснабжения. В данной схеме подача электропитания осуществляется по четырёхпроводной схеме — три фазных L1, L2, L3 и нейтраль N.

В домах при всем этом защитное заземление заменено занулением, к которому подключать корпуса электроприборов запрещено ПУЭ п.1.7.132.

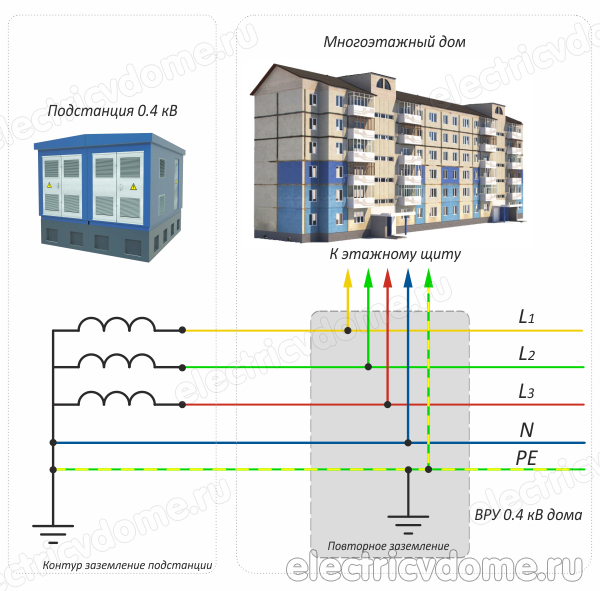

Система TN-S

Современная пятипроводная система электроснабжения, при которой для заземления внутренних и квартирных сетей от подстанции прокладывается дополнительный заземляющий проводник РЕ.

Замена старенькой системы TN-C на TN-S связана со значительными вещественными затратами, потому в старенькых домах применяется компромиссный вариант заземления — система TN-C-S.

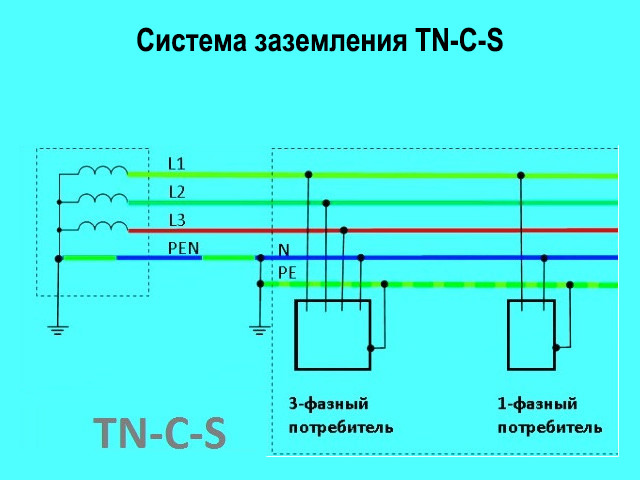

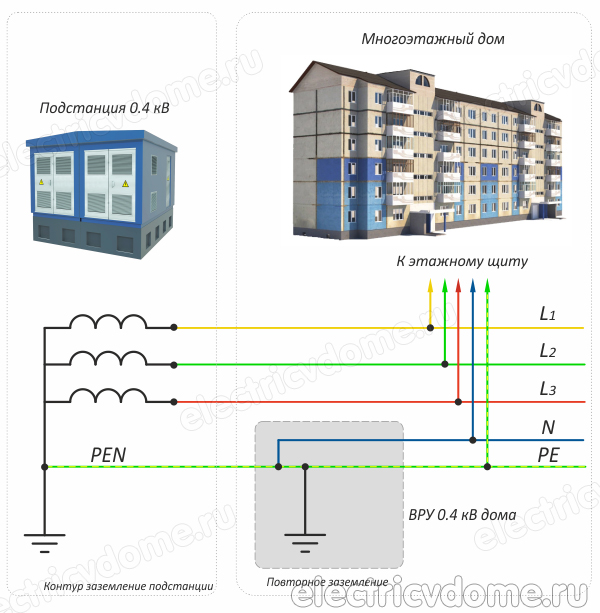

Система TN-C-S

В этой схеме применяются старенькые четырёхпроводные сети, которые во вводном щитке в здание подключаются к домовому контуру заземления, после этого от места соединения отходят два проводника — нейтраль N, которая вкупе с фазой L подключается к автоматическому выключателю, и заземление РЕ, присоединённая к заземляющей шине.

Тем нейтральный провод N вводного кабеля либо воздушной полосы преобразовывается в совмещённый проводник PEN.

Видео на тему куда подключать защитный проводник в этажном щите:

Можно ли выполнить свой контур заземления

Один из вариантов, как выполнить заземление в квартире, это установить контур без помощи других. Для этого нужно:

• разметить на земле равносторонний треугольник со сторонами 2,5 метра;
• по линиям разметки выкопать канаву глубиной 1 метр;
• сделать и забить в землю по углам треугольника три уголка 50х50 либо трубы длиной три метра;
• соединить верхние части уголков уголками либо металлической полосой 40х4 мм;
• проложить от контура такую же полосу к стенке строения и вывести её над поверхностью земли;
• подключить к контуру заземляющий проводник, сечение которого находится в зависимости от количества квартир, электроприборы которых защищены этим заземлением.

Необходимо подчеркнуть, что ПУЭ п.1.7.35 советует применять в качестве контура заземления разные металлоконструкции, арматуру, беседки и другие естественные заземлители, находящиеся в земле (не считая трубопроводов любого предназначения).

Такое заземление нетрудно сделать без вербования специализированных организаций, но установка и подключение этой конструкции допускается только после согласования с управляющей компанией (ЖЭКом либо ОСМД).

Дело в том, что для каждого многоквартирного дома существует утверждённый проект проводки и установка контура заземления является не ремонтом, который можно выполнить без помощи других, а реконструкцией либо модернизацией.

Друзья очередное видео на тему где взять ЗАЗЕМЛЕНИЕ и можно ли делать свой контур в квартире:

Эти процессы требуют нового проекта, работы должны производиться организацией с соответственной лицензией и других бюрократических и дорогостоящих процедур.

Заместо монтажа собственного контура заземления для защиты от поражения электрическим током можно установить УЗО либо дифавтомат. Не считая того, электропитание большинства домов изменено со схемы TN-C на TN-C-S и заземление отсутствует исключительно в этажном щитке.

В данном случае довольно проложить медный провод 10 мм² от квартиры до ввода в здание.

Что делать, если в квартире нет заземления

И всё-таки, что делать, если в квартире нет заземления. Существует несколько методов решения этой трудности.

Заложить заземление в кабеле

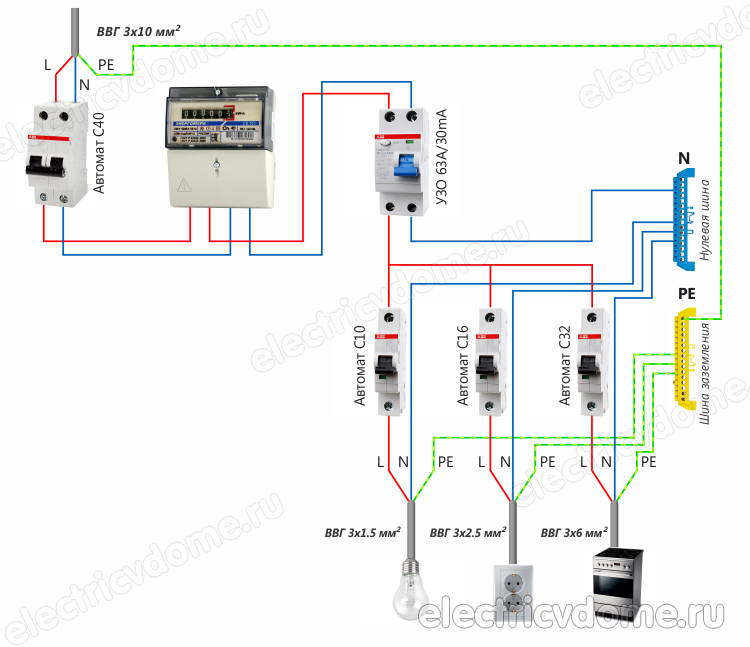

При реконструкции либо подмене внутриквартирной проводки для заземления электроприборов нужно поменять двухпроводную схему на трёхпроводную.

3-я жёлто-зелёная жила РЕ подключается при всем этом во вводном щитке в здание к совмещённому проводнику PEN. Эта операция допустима только при наличии домового контура заземления. Выяснить о его наличии можно в управляющей компании.

Поставить PE шину и подключить все заземляющие проводники

При наличии заземления в аква щитке и его отсутствии в этажных щитках можно проложить дополнительный проводник до подходящего этажа и установить в электрощитке общую заземляющую шину РЕ. Это даст возможность подключить заземление не в одной квартире, а для всех квартир, расположенных в подъезде на этом этаже.

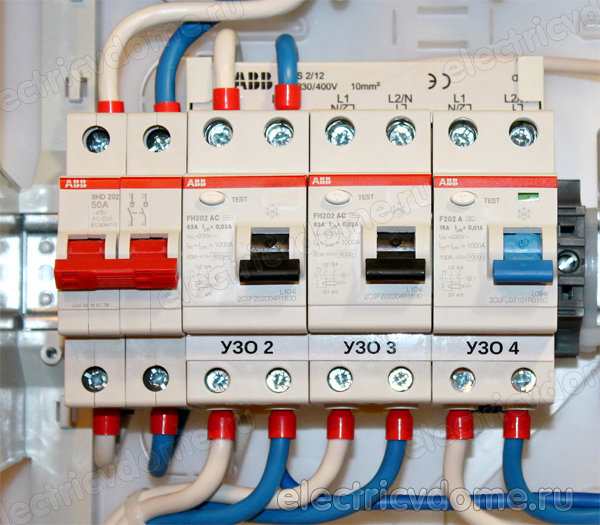

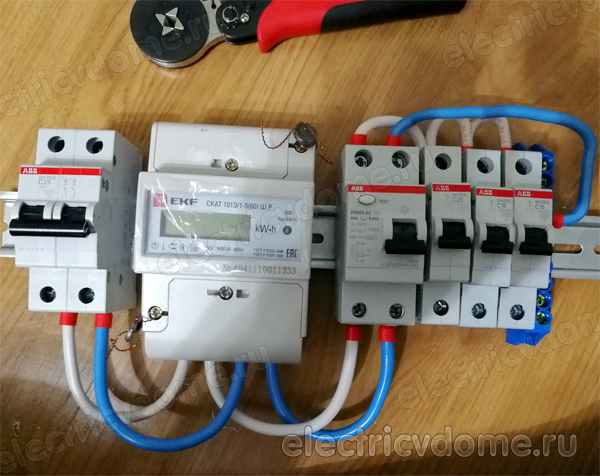

Поставить УЗО либо дифавтоматы

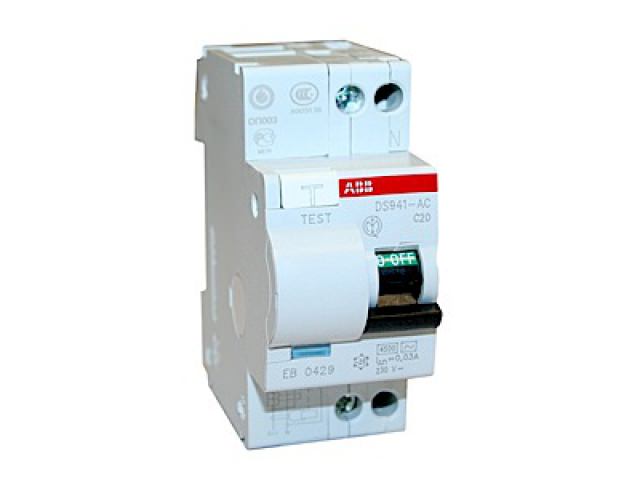

Установить приборы дифференциальной защиты. Подключение УЗО в квартире без заземления является нужной мерой защиты от поражения электрическим током. Это устройство отключает электропитание при попадании людей под высочайшее напряжение через 25-40 мс.

В большинстве случаев в таковой ситуации человек даже не успевает ощутить электроудар, не говоря о более серьёзных последствиях.

Как нельзя подключать заземление

Не считая законных действенных методов заземлить электроприборы есть способы, запрещённые ПУЭ как не обеспечивающие надёжную защиту либо небезопасные для окружающих.

Перемычка между нулем и защитным проводником

Самый обычной из небезопасных вариантов — подключить заземляющую клемму розетки к нейтральному проводнику N. В этом случае заместо защитного заземления получится защитное зануление. Этот метод отмечен в ПУЭ п.1.7.132 , запрещающем внедрение нейтрали в качестве защитного проводника.

Такое подключение будет делать защитные функции только до обрыва либо нарушения контакта в нулевом проводе. При всем этом на нейтральных контактах возникает высочайшее напряжение:

• в однофазовой сети через присоединенные к полосы электроприборы;
• в трёхфазной сети из-за отсутствия уравнительного тока.

Подключать к трубам отопления, водопровода, газоснабжения

Другой вариант нелегального заземления — это присоединение провода РЕ к трубам водопровода, канализации, отопления либо газоснабжения. Такое подключения запрещено согласно ПУЭ 1.7.110 по нескольким причинам:

• Отсутствие надёжного контакта. Все трубопроводы состоят не из цельной трубы, а из отрезков, соединённых разными методами. При всем этом применяются пакля, уплотнительная лента и другие изоляционные материалы. Не считая того, один из участков трубопровода может быть ранее либо в дальнейшем заменён на пластик, являющийся изолятором.
• Опасность поражения электрическим током при проведении ремонтных работ. В случае малозначительного повреждения изоляции, не вызывающего отключение автоматического выключателя, по заземляющим трубам начинает протекать электрический ток. При подмене трубы либо разборке соединения участок трубопровода, расположенный поближе к неисправному оборудованию, окажется под напряжением, что приведёт к электротравмам работников.
• Возможность пожара. Особо небезопасным является подключение заземления к газопроводу. При наличии утечки газа и отвратительного электрического контакта в месте соединения неважно какая искра может привести к взрыву, пожару и человечьим жертвам.

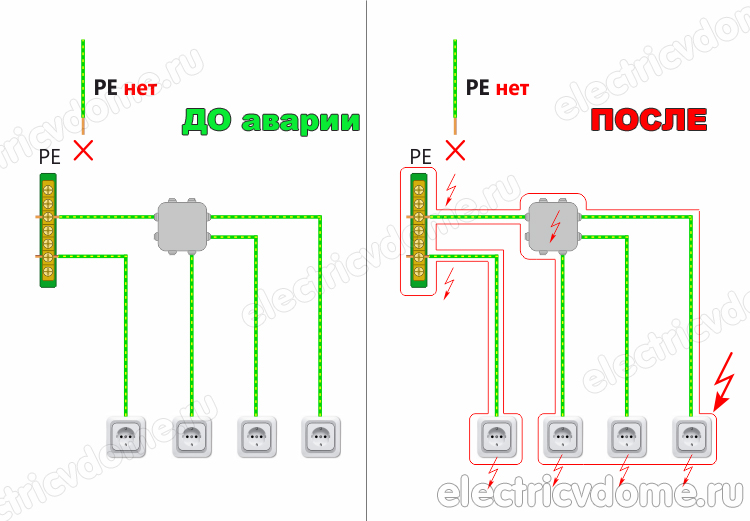

Не подключать провод PE к системе заземления

Существует так же способ монтажа заземления, не запрещённый какими-либо нормативными документами, но при всем этом он не рекомендуется опытнейшеми электромонтерами. Это подключение заземляющих проводников к клеммам заземления без присоединения к контуру.

При таком подключении в случае нарушения изоляции в одном из электроприборов и возникновении напряжения на "заземлённом" корпусе под напряжением окажутся все корпуса заземлённых аппаратов. Потому при отсутствии на этот момент заземления в здании проводник РЕ к заземляющим контактам розеток присоединять не нужно. Это можно выполнить позднее, сразу с монтажом контура и подключением к нему квартирной проводки.

Вывод

Заземление бытовых электроприборов должно выполняться в каждом доме. Потому знать, где взять заземление в квартире, если его нет в здании нужно каждому электромонтажнику. Применять при всем этом необходимо только методы, разрешённые ПУЭ. Конкретно они обеспечивают надёжную защиту от поражения электрическим током.
