Дабы варить отменно, необходимо знать многие тонкости сварки неизменным током. Одна из них, это оборотная полярность, когда к электроду подсоединён плюс инвертора, а не минус.

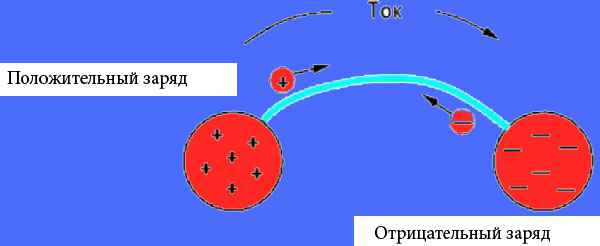

Многие почему-либо запамятывают о том, что ток течёт от плюса к минусу. Да, тут есть огромное количество противоречий, но необходимо знать, что ток может перетекать сходу в 2-ух направлениях.

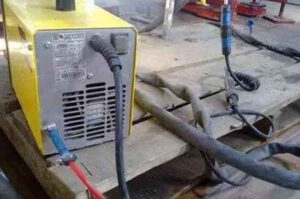

При отрицательном заряде ток течёт от минуса к плюсу, а при положительном заряде, напротив, от плюса к минусу. Что касается ручной дуговой сварки инвертором, то при подключении электрододержателя к плюсу аппарата, мы получим оборотную полярность.

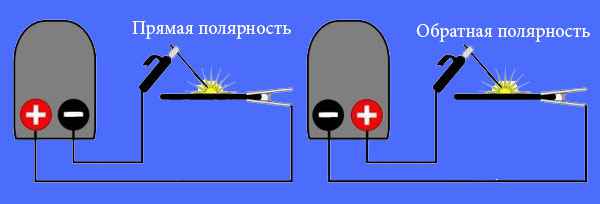

Ставим точку в вопросе прямой и оборотной полярности в сварке
Потому если вы повсевременно путаете, где оборотная, а где ровная полярность при сварке инвертором, просто запомните, что ток течёт от плюса к минусу. Таким макаром, подсоединив к держаку плюс, сварка будет посильнее разогревать электрод, а не свариваемый металл.
Ну и напротив, если к электроду подвести минус, а к металлу плюс от инвертора, то мы получим прямую полярность. В таком случае метал, будет греться посильнее, и мы сможем больше углубить корневой шов. По сути все просто, от плюса к минусу.
Когда нужна оборотная, а когда нужна ровная полярность

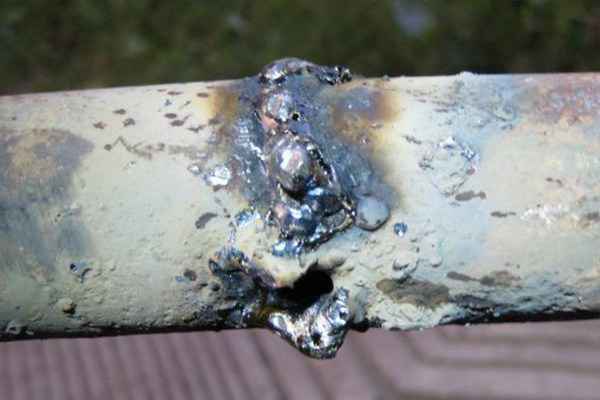

И тут, как оказалось всё довольно легко. Выше я уже упоминал о том, какое значение имеет направление движения тока. Если к электроду подсоединён плюс от инвертора, то мы меньше нагреваем металл. Поэтому, не будет прожогов: в металле не образуются дыры от сварки.
Соответственно применять оборотную полярность инвертора целенаправлено в этом случае, когда необходимо варить узкий металл, практически что жестянку. Также оборотную полярность комфортно применять при сварке тех металлов, которые нельзя сильно перегревать, к примеру, нержавейку.
На оборотной полярности происходит большее расплавление присадочного материала, другими словами электрода. В таком случае комфортно варить узкий металл прихватками — маленькими точками расплавленного металла.

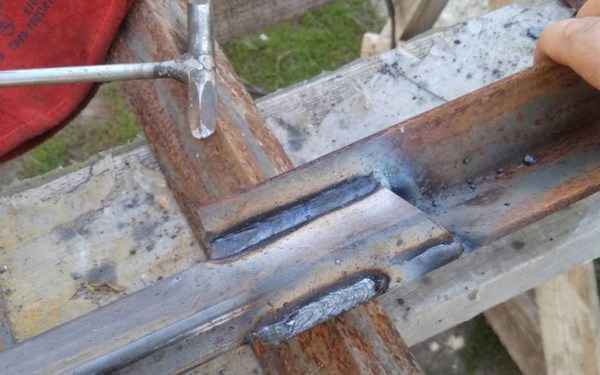

Ну и фактически напротив выходит при использовании прямой полярности в сварке. Когда минус подключён к электрододержателю, а плюс к заготовке, то металл прогревается еще посильнее. Вследствие этого он плавится лучше, что дает возможность углублять и проваривать сварное соединение.
Итак, подведём итоги. Больше никакой неурядицы, и никаких разногласий. Ток течёт от плюса к минусу, потому подключая плюс к электроду либо металлу, мы тем больше разогреваем металл либо же электрод. В случае с подключением к электроду плюса, это оборотная полярность. При подключении к электроду минуса, получаем прямую полярность.
Подписывайте на мой канал в Дзен. Оставляйте свои комменты к статье ниже, делитесь советами и не запамятовывайте благодарить лайком создателя.
Что такое GND на схеме либо материнской плате
Каждый, кто имел дело с бытовой электроникой, сталкивался с обозначениями типа GND, VEE, VCC на схеме, разъемах либо материнской плате. Что же все-таки это такое и как применять эту маркировку верно?
GND — самое принципиальное обозначение на схеме, относительно которого замеряются все другие. Это "земля", нулевой потенциал, общий провод для питания и сигнала. По-английски ground — земля, отсюда — сокращение GND.
что такое GND
Очень нередко на разъемах для GND применяется черный провод, но не следует очень доверять этому признаку, производители могут поменять цвет.
Другие обозначения демонстрируют потенциал относительно нуля:
- VEE — Voltage Emitter Emitter — минус;
- VCC — Voltage Collector Collector — плюс.
Если в электронной схеме используются полевые транзисторы, то могут встречаться такие маркировки:
- VDD -Voltage Drain Drain — плюс;
- VSS — Voltage Source Source — минус.
Невзирая на название, никакого дела к заземлению GND в электронике не имеет, кроме случаев, когда применяется экранирование. Это просто цепь, общая для питания и электрического сигнала, относительно которой меряются все другие потенциалы напряжения.
Потому часто можно повстречать другие обозначения на разъемах, электронных платах, к примеру:
- Com — Common — общий, если цепь в действительности не заземлена;
- 0v.
Если применяются смешанные аналоговые и цифровые схемы, то обозначают отдельные полосы питания сигнала для аналоговой и цифровой частей. В данном случае можно повстречать такие обозначения:
- GNDD, DGND — для цифровой;
- AGND, GNDA — для аналоговой.
Для цифровых логических систем земля — это отрицательная клемма питания логики микросхемы. Для аналоговых — это опорный вывод батареи, а сигнал привязан к аналоговому выходу либо входу.
Почему принципиально верно определять GND
При подключении схем бытовой электроники либо компов принципиально верно найти ноль и пристально смотреть за маркировкой GND. Современные разъемы обычно имеют защиту от неправильного включения, но даже в данном случае полезно убедиться, что подключение делается верно. По другому произойдет замыкание и выход схемы из строя.
В компьютерах обычно применяются цепи питания в 5 В либо 12 В. Хотя нулевой провод обеих цепей 1-го цвета (обычно темного), для каждой применяются различные провода. В обычных случаях VCC обычно значит +5 В.

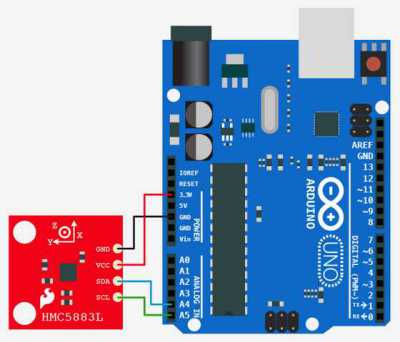

Дабы не ошибиться при подключении, необходимо отыскать на материнской плате обозначение GND и проверить, какой провод в разъеме подходит к к этой точке. Потом применять цвет этого провода, если на разъемах нет маркировки.
Одна земля на всех

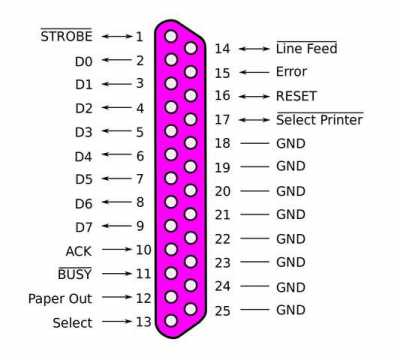

Нередко появляется вопрос: если GND — общий провод для всех частей схемы, для чего на практике применяется много проводов с таким обозначением? К примеру, у параллельного порта к принтеру их 8.
параллельный порт
В хоть какой схеме весь ток должен ворачиваться на землю, но каждый контакт имеет ограничения по току. Потому уместно сбалансировать количество линий для сигнала с количеством линий GND для оборотного тока. В эталоне, сколько сигнальных проводников, столько должно быть общих проводников, тогда любой из них работает как витая пара, не влияя на другие.
Лучше много тонких проводов GND, чем один толстый. Для цифровых данных это позволяет сгладить обоюдное воздействие сигналов и сделать лучше качество передачи инфы.
