Чем соединять провода в коробке

Полностью неважно какая электромонтажная схема сопровождается разветвлениями и соединениями проводов и кабелей. Для этого нужно приобрести распределительную коробку – делается она из полимерного материала, смотрится достаточно эстетично, размещается у потолка и может иметь квадратную либо круглую форму.

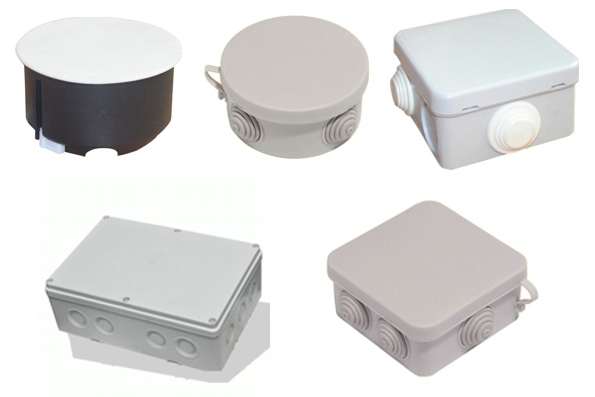

Для чего необходимо применять распределительную коробку

И вправду, этим вопросом задаются многие начинающие строители и ремонтники – «упаковка» проводов и их соединений/разветвлений довольно нудное, кропотливое и небыстрое дело. Согласитесь, еще проще скрутить все провода в подходящих местах, воткнуть их в стенку и заштукатурить это место. Но до того как принимать схожее решение, стоит прислушаться к предостережениям профессионалов:

1. К проводам открытый доступ отсутствует. А ведь может случиться так, что в комнате закончит работать розетка либо выключатель – как проверить, где непосредственно отсутствует напряжение? Вскрывать всю стенку, снимать материалы отделки, штробить поверхность? Это точно не выход из положения – ремонт будет испорчен совсем, придется переделывать все поновой.
2. Имеется необходимость поставить дополнительную розетку либо очередной выключатель. Такие приспособления неловко подключать от уже установленных и работающих розеток/выключателей – конкретно от распределительной коробки получится проложить нужные провода, удобно и стремительно.
3. Третировать установкой распределительной коробки – нарушать нормативные документы. Да, в нормативном документе ПЭУ верно обозначено:

«Все места соединения и ответвления проводов и кабелей должны быть всегда доступны для осмотра и ремонта»

1. Соблюдение пожарной безопасности. Распределительная коробка – это одно из критерий обеспечения пожарной безопасности помещения.

В общем, распределительная коробка непременно нужна, тем паче что установить ее не составит труда даже для абсолютного новенького в строительно-ремонтных работ. Но остается самый главный шаг – соединить все провода, и необходимо знать виды таких соединений.

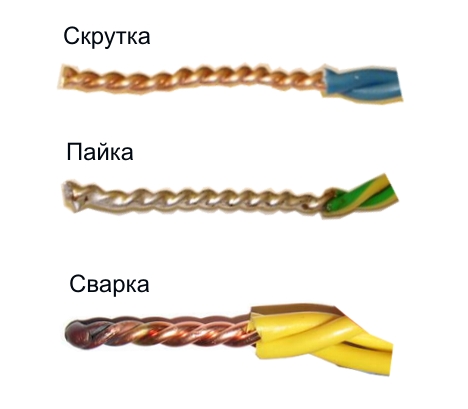

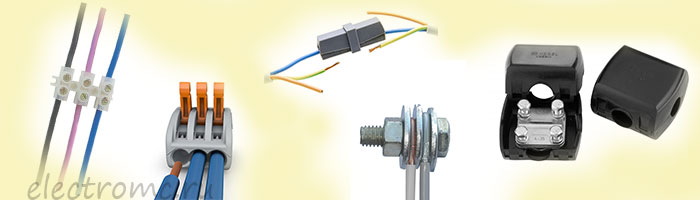

Как можно соединить провода в коробке

Соединение проводов должно делать задачку настоящего и крепкого контакта всех жил – цепочка при всем этом не разрывается, отсутствует риск недлинного замыкания. И обеспечить соединение подходящего уровня можно следующими методами:

• сварка;
• скрутка;
• пайка;
• болтовое соединение;
• опрессовка соединительной гильзой;
• внедрение самозажимных клемм;
• использование винтообразных зажимов для контакта.

Эти методы испытаны годами, любой из них можно применять, но исключительно в согласовании с правилами проведения таких специфичных работ.

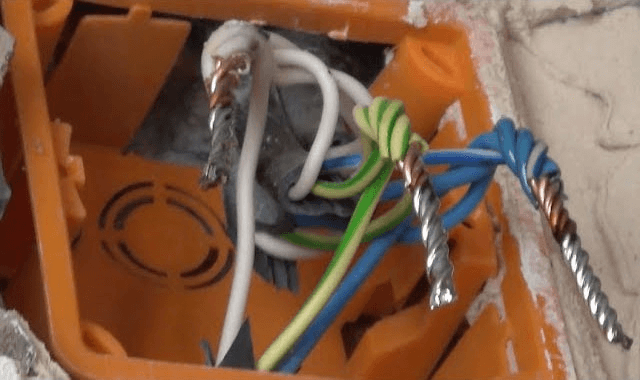

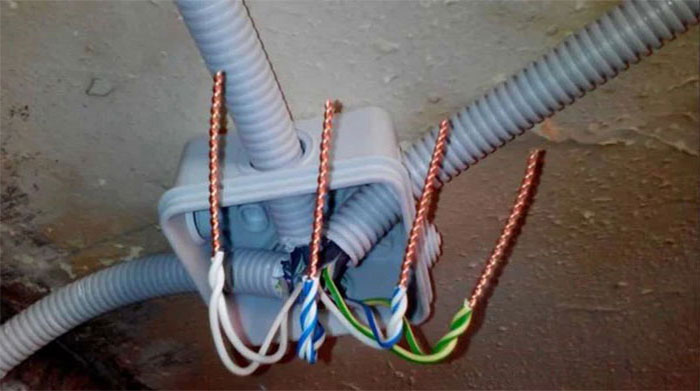

Скрутка проводов в распределительной коробке

Схожий вариант выбирают из-за простоты проведения работ. Ведь довольно только зачистить 10-20 мм проводов от изоляции и скрутить их при помощи плоскогубцев. Так соединяли провода еще наши праотцы! А вот официально такое соединение проводов запрещено – оно чувствительно к импульсному току, имеет огромное переходное сопротивление и по мере эксплуатации контакт станет ужаснее, а потом и совсем выгорит.

Направьте внимание: не стоит соединять провода в распределительной коробке способом скрутки, хотя многие мастера до сего времени так и поступают. Дело в том, что при критичных ситуациях (к примеру, возгорание при маленьком замыкании) вся ответственность за происшедшее ложится на плечи обладателя квадратных метров.

Опрессовка проводов

Для этого метода нужна приобрести специальную соединительную гильзу, которая может быть сделана из меди (подойдет для соединения медных проводов) либо из алюминия (оптимальна для работы с дюралевыми проводами). Проводить опрессовку соединительной гильзой необходимо при помощи пресс-клещей.

Схожий способ соединения проводов в распределительной коробке полностью надежный, он заходит в группу разрешенных по нормативным документам.

Разработка проведения опрессовки проводов:

• с проводов снимается изоляционный материал на длину, равную длине соединительной гильзы;
• провода скручиваются в пучок и вводятся конкретно в гильзу;

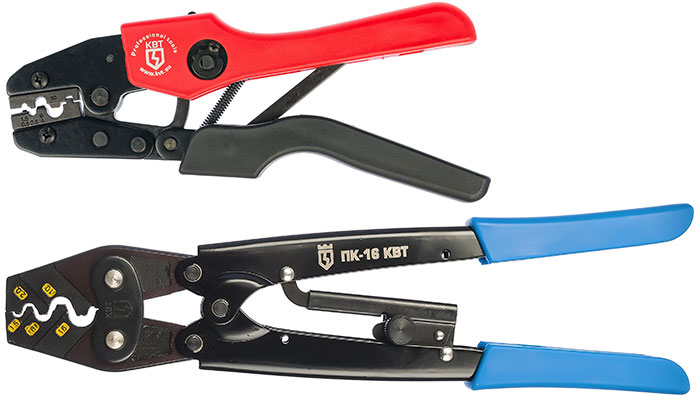

• при помощи пресс-клещей обжимается гильза;
• место соединение изолируется изоляционной лентой либо термоусадкой.

Направьте внимание: проводить опрессовку при помощи обыденных пассатижей (плоскогубцев) не рекомендуется — соединение проводов будет не надежным.

Сварка проводов

Этот метод считается надежным и неопасным, так как провода соединяются методом плавки и в итоге становятся одним целым. А таковой цельный провод не будет окисляться, а означает, и соединение не будет слабеть, контакт остается крепким.

Дабы провести схожую работу, необходимо не только лишь обладать способностями сварки, но и иметь в наличии следующий инструмент:

• аппарат сварочный (мощность его должна быть больше 1 Квт);
• защитные средства –очки (либо маска), перчатки;
• маленький кусок наждачной бумаги – она пригодится для зачистки проводов;
• канцелярский ножик – им просто снимать изоляцию с проводов;
• электрод (угольный);
• флюс – он защищает расплав от деяния воздуха.

Разработка проведения работы по сварке проводов:

1. С проводов снимается изоляция на 60-80 мм, обнаженные провода кропотливо зачищаются наждачкой – в итоге они должны поблескивать. Приготовленные провода соединяются между собой способом скрутки. Смотрите за тем, дабы концы проводов при скрутке находились на этом же уровне, а длина такового соединения должна быть не меньше 50 мм.
2. В углубление приготовленного электрода насыпается флюс.
3. «Масса» аппарата ставится на обнаженный провод, врубается сварочный аппарат и электрод прижимается к вершине проводов.
4. Электрод должен держаться на проводах до образования железного шарика, который именуется контактной точкой. Обычно, по продолжительности этот процесс занимает 3-5 секунд.
5. Очищается контактная точка от флюса, место соединения изолируется.

Броско, что схожее соединение служит длительно, в некоторых квартирах-«хрущевках» подобные провода эксплуатируются 50 лет и поболее.

Пайка проводов

Этот метод соединения схож сварке, но провода закрепляются между собой при помощи припоя. Для проведения работ пригодится следующий инструмент:

• паяльничек;
• наждачка (маленькая);
• канифоль (флюс);
• припой оловянно-свинцовый;
• кисточка – ею наносится канифоль на провода.

Работа осуществляется по таковой же технологии, что и сварка:

1. С проводов снимается изоляция, все зачищается до блеска.
2. Провода скручиваются между собой.
3. На провода наносится канифоль (флюс).
4. Паяльничком расплавляется оловянно-свинцовый припой – он должен затекать конкретно в скрутку.

Направьте внимание: способом спайки соединяются между собой медные провода, а для дюралевых необходимо будет приобрести особый припой.

Винтообразные контактные зажимы

Этот способ – современный, удобный и обычной. Конкретно при помощи контактных зажимов можно соединить между собой медный и дюралевый провода, хотя схожее не практикуется.

Дабы провести соединение проводов при помощи винтообразных контактных зажимов, необходимо выполнить всего 2 шага:

• с проводов снимается изоляция – менее 5 мм;
• приготовленные провода вставляются в зажим, и затягивается винт.

Направьте внимание: не стоит закручивать винт с огромным усилием – можно разрушить жилы, что в особенности нередко случается с дюралевыми проводами. Если работа ведется с многожильным проводом, то соединение необходимо будет кропотливо обжать, дабы контакт был всеполноценным.

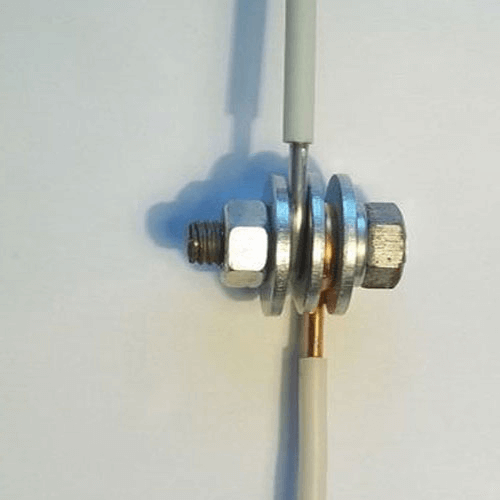

Болтовое соединение проводов в коробке

Этот способ соединения надежный, но уж очень массивный – для современных распределительных коробок не подойдет, а вот для коробок русского эталона полностью. Кстати, таким методом можно соединить между собой провода из различных материалов.

Разработка проведения работ по болтовому соединению:

1. На болт надевается железная шайба.
2. С проводов снимается изоляционный материал, после чего необходимо сформировать их кольцом.
3. 1-ое кольцо надевается на болт.
4. 2-ая железная шайба помещается на болт сразу за проводом.
5. Сверху надевается 2-ой провод.
6. Приобретенная конструкция зажимается гайкой.
7. Все провода/соединения изолируются.

Если стоит задачка соединить несколько пар проводов, то таковой способ лучше не применять.

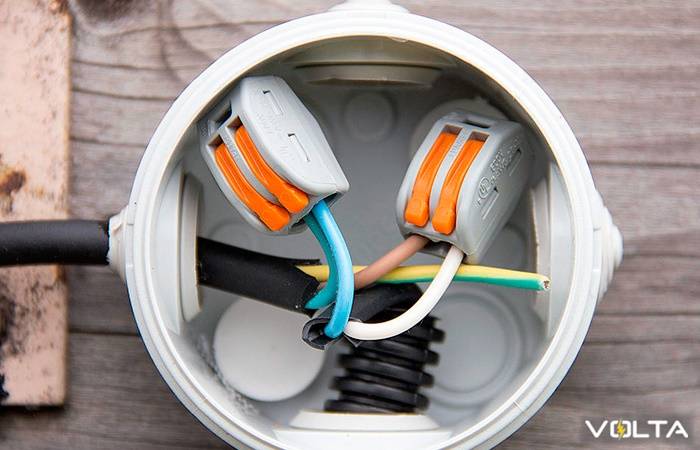

Клеммы самозажимные

Необходимо приобрести особые клеммы – снутри их находится паста, которая не дает окисляться проводам, потому в клеммы можно вставлять полностью любые металлы.

Разработка работы с самозажимными клеммами:

1. С каждого провода необходимо снять 10 мм изоляционного материала.
2. На клипсе находится маленький рычаг – его необходимо поднять ввысь.
3. Провода вставляются в соединитель.
4. Поднятый рычаг ставится на место (опускается).

Направьте внимание: в некоторых самозажимных клеммах отсутствует рычаг – провода в них необходимо вставлять до возникновения соответствующего щелчка.

Способы соединения проводов в распределительной коробке многообразны, какой непосредственно избрать при проведении работ – дело чисто личное. Но принципиально провести работу так, дабы итог соответствовал нормативным документам.

Соединение электрических проводов — надежные методы

Для начала определимся, что такое распределительная коробка? Это пустотелое приспособление из полимера, круглой, прямоугольной и квадратной формы с крышкой и со особыми вводами для кабелей. Применяется для расключения между собой проводников.

Сейчас выполняются различные соединения электропроводников. Такое обилие находится в зависимости от различных причин:

• сечение провода;
• материал жилы (CU, AL);
• количество жил;
• условия работы (температурный режим, климатический).

Зная все эти причины, подбираются присоединения таким макаром, дабы соблюсти некие требования по электрической и пожарной безопасности. Не считая этого необходимо учитывать, в каких местах будут эксплуатироваться такие коробки с проводниками:

• сухие помещения;
• мокроватые помещения;
• особо сырые.

Соединение электрических проводов в распределительной коробке

Для определения, какой избрать метод соединения при определенных критериях, необходимо обратиться к ПУЭ (Правила Устройства Электроустановок). Согласно пт 2.1.21, из ПУЭ -7 основного документа по электромонтажу, все концевые сочленения проводов и кабелей должны проводиться средством:

• опрессовки гильзами;
• зажимов (при помощи болта, винта);
• сварки;
• спайки.

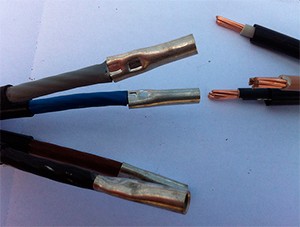

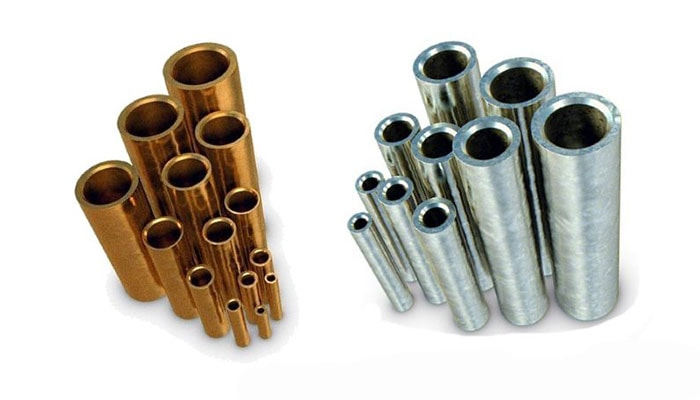

Соединение проводов опрессовкой гильзами

Соединение проводов при помощи гильзы с последующей опрессовкой является более надежным методом и имеет неплохой электрический контакт.

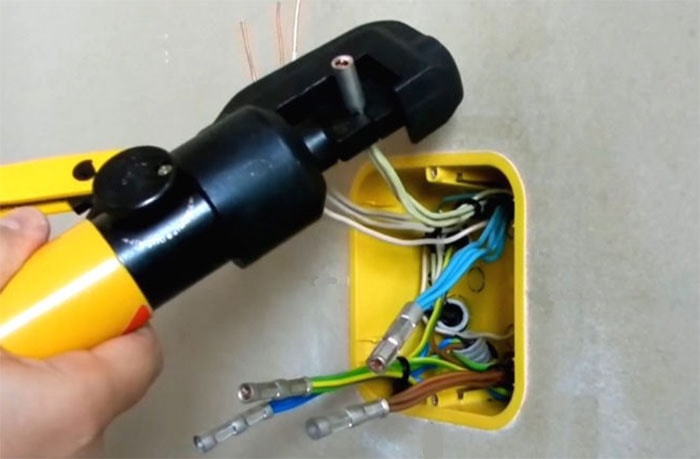

Как делается опресовка жил:

• зачищают от изоляции концы определенной длинны;

• берут гильзу соответственной длинны и поперечника;

• заводят обнаженные провода в гильзу;
• обжимают (прессуют) гильзу в 2-ух, 3-х местах особым электроинструментом (прес – клещи);

• накладывают на гильзу изолирующий материал (термоусадочная трубка).

Если термоусадочной трубки нет, то можно применять изоляционную ленту.

Вы должны учитывать, что гильзы подбираются таким макаром, дабы поперечник скрученных проводов соответствовал внутреннему поперечнику гильзы. Применять гильзу не по размеру не стоит.

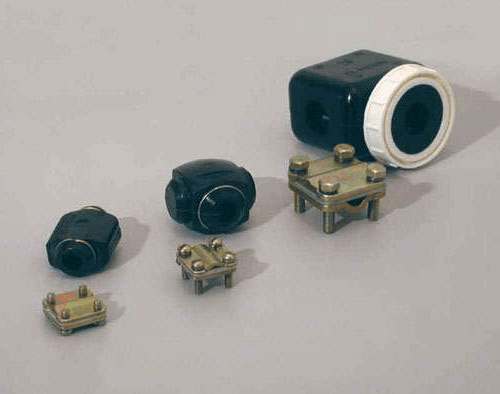

Как соединить провода при помощи зажимов – типа орешек либо под болт

Более распространенный метод соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за наружной похожести на орешек. Выполняются различного размера для сжатия, как тонких по сечению жил, так и толстых.

Внутренность «Ореха» состоит из 2-ух главных и одной промежной железных пластинок. По бокам пластинок находятся 4 винта. Сами пластинки помещаются в изолированный корпус из карболита, состоящий из 2-ух частей.

Конструктивная особенность «Орешка» состоит в том, что обжимать можно дюралевые и медные провода в одну цепь, средством промежной пластинки.

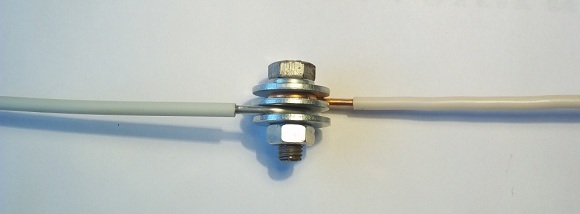

Для неплохого контакта, также используют болтовое соединение. Для определенного сечения жил подбирают размер болта. К примеру, для сечения проводов 1,5 – 4 мм² подойдет болт поперечником 6 мм, для сечения 6 – 10 мм² поперечник болта 8 мм, 16 – 35 мм² поперечник 10 мм.

Для неплохого контакта алюминия с медью при помощи болта, также используют шайбу – прокладку.

После кропотливого сжатия жил при помощи гайки, болт изолируется.

• маленькая цена;
• отменная изоляция для «Ореха»
• можно применять дюралевые жилы с медными жилами.

• ослабление резьбы в «Орешке»;
• много изоляции болтовым методом;
• габариты присоединения подходят для огромных распределительных коробок.

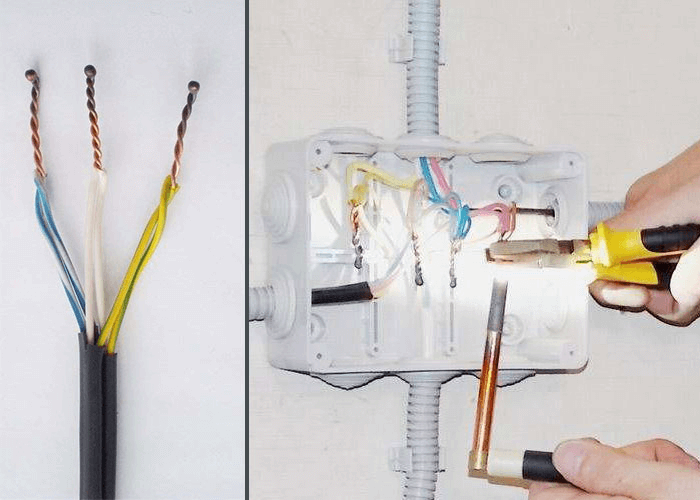

Соединение проводов при помощи сварки

Один из наилучших методов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов жил снимается изоляция. Потом жилы скручивают между собой. Концы готовы к сварке.

Сварка делается особым сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется зависимо от сечения и количества проводов, от 70 до 120 А и мощности аппарата довольно 500 – 600 Вт. Пользоваться можно так же инверторным сварочным аппаратом.

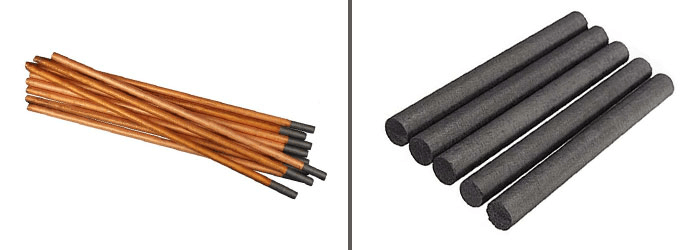

Для сварки применяю особые графитовые для алюминия и графито-медные для меди электроды. Работу необходимо создавать в особых очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом либо пассатижами присоединяют к скрутке, а 2-ой к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и возникает дуга, при помощи которой расплавляют медные либо дюралевые жилы таким макаром, дабы появилась капелька. Этого довольно, дабы выполнить самый надежный контакт.

Единственный недочет такового метода будет то, что при рассоединении проводов, если это будет нужно, придется выкусить кончик скрутки (место сварки).

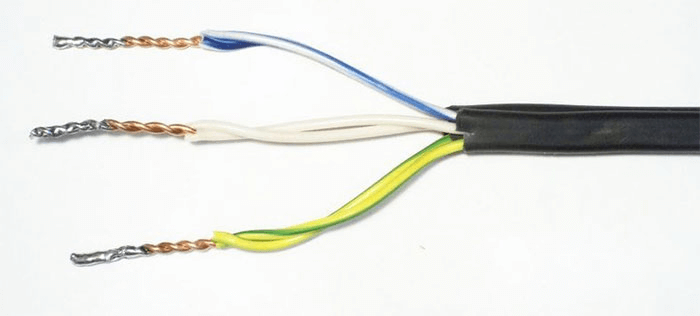

Пайка проводов припоем

Более превосходный вариант соединения проводов и обеспечения неплохого контакта это при помощи обычной пайки. Для использования такового метода будет нужно маленький навык пайки припоем при помощи электрического паяльничка.

Паяльничек идеальнее всего брать помощностью 80 Вт либо 100 Вт – это то, что нужно. Таким паяльничком можно стремительно прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки идеальнее всего подойдет припой марки ПОС-30, ПОС-40. К такому припою пригодится канифоль либо флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Не считая выше перечисленного материала, спецы применяют для пайки так именуемую трубку припоя снутри которой находится канифоль. Такая трубка продается фактически в каждом магазине электротоваров.

Очень не рекомендуется использовать паяльную кислоту. После пайки остается ее след на скрутке и с течением времени кислота будет только разъедать скрутку, что приведет к грустным последствиям.

И так, для пайки проводов будет нужно не дорогой материал и электрический паяльничек. Такое соединение пайкой является более легкодоступным и обычным методом.

Соединение проводов клеммами

Так либо по другому, а соединение проводов при помощи скруток с течением времени канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и поболее проф подхода.

На сегодня, все почаще стали применять клеммы для подключения. Одна из приятных особенностей клемм, это резвое соединение проводов различных металлов, что дает возможность избежать прямого контакта между металлами.

Имеющиеся требования к клеммам:

• информация о допустимом напряжении;
• информация о сечении жилы;
• завышенная термоустойчивость;
• надежная фиксация жилы провода;
• устойчивость к коррозии.

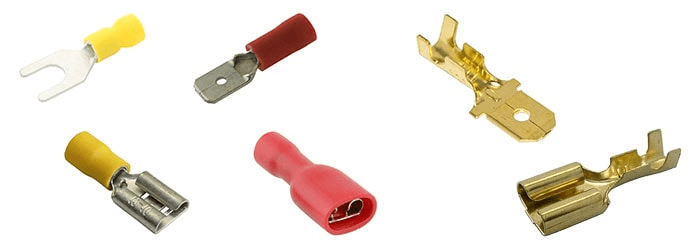

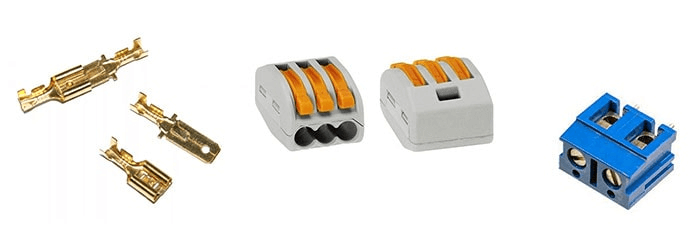

Клеммы бывают: ножевыми, пружинными и винтообразными.

Ножевые клеммы в главном используются для заземления либо зануления. Они комфортны тем, что не нужен электроинструмент, можно стремительно подсоединить и разъединить контакт, а это экономия времени.

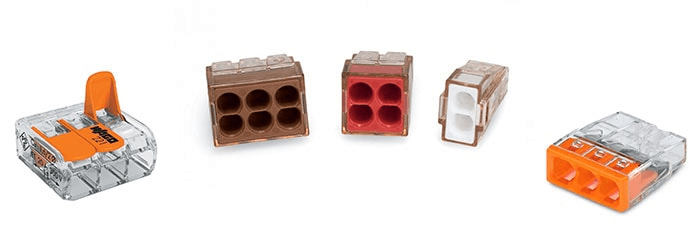

Пружинные клеммы получили огромную популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: обычный и резвый установка, надежное присоединение жил.

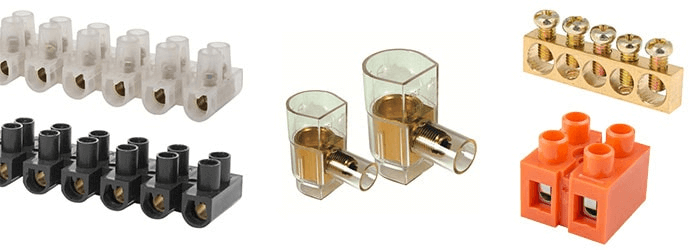

Винтообразные клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится железная трубка с винтами.

Монтажные работы с таким видом клемм проводить легко, пригодиться всего только отвертка для того, дабы закрутить либо открутить винт, который придавливает снутри трубки обнаженную жилу.

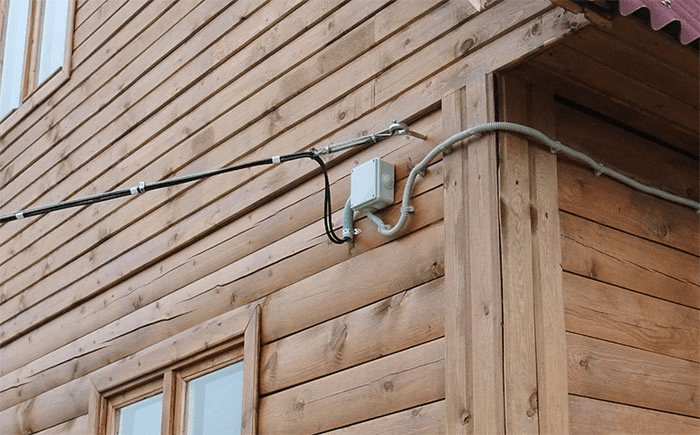

Соединение электрических проводов на улице

Что делать, если появилась необходимость соединить провода на улице, под открытом небом?

На улице это можно делать различными методами: при помощи «орешка», при помощи болта, скруткой. На какое-то время такие методы хорошо демонстрируют себя в работе, но потом происходит окисление жил, ослабление болтового присоединения, ржавчина. Начинается неувязка.

Необходимо осознавать, что на такие методы будет плохо оказывать влияние осадки, летняя жара, мороз. Дабы минимизировать такое воздействие и выполнить не плохое соединение, необходимо для начала приготовить набор материалов:

• распределительная коробка IP65;
• гильзы под опрессовку;
• токопроводящая паста;

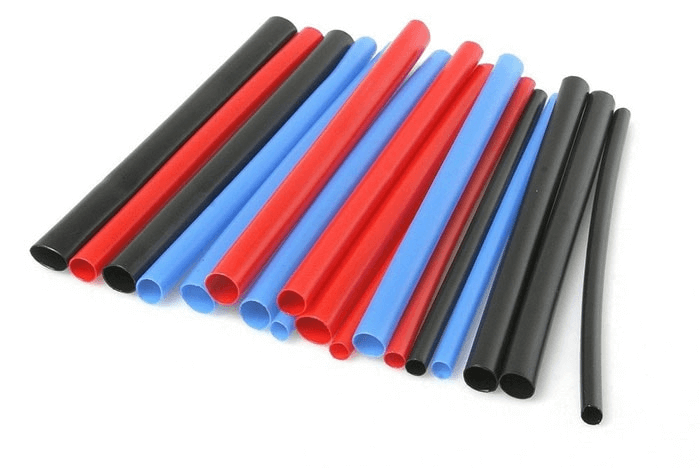

• трубка термоусадочная клеевая.

Кабель завести в распределительную коробку. Надеть гильзы на обнаженные жилы с внедрением токопроводящей пастой и опрессовать.

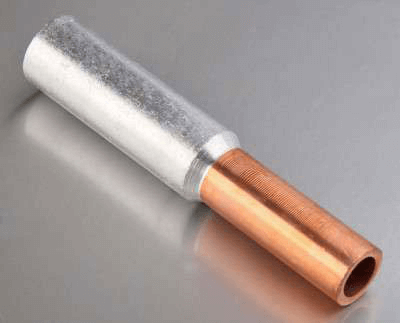

Если у вас один провод дюралевый, а другой медный, то используйте медно-алюминиевые гильзы.

Дальше, взять заблаговременно приготовленные и нарезанные по подходящему размеру клеевые термоусаживаемые трубки и одеть на гильзы.

При помощи воздействия на трубки высочайшей температуры обсаживаем гильзы. Что бы повлиять высочайшей температурой на трубки, применяется газовая горелка, паяльная лампа либо проф электрический фен.

После того, как остынут термотрубки, аккуратненько уложить в коробку готовые соединения и закрыть плотно крышкой.

Этот метод обеспечит для вас высшую надежность на многие, многие годы.

В этой статье вы поглядели все виды правильного соединения проводов, которые есть не нынешний денек. Выбирайте тот метод, который подойдет для вашего условия эксплуатации.

Может быть некоторые виды монтажных работ вы не можете делать из-за отсутствия способностей, инструмента либо сомневаетесь в корректности ваших действий. Тогда прибегайте к вербованию спеца, который в силу собственного опыта сделает все верно.

Не запамятовывайте, что верно выполненный установка проводки залог вашей электрической и пожарной безопасности.
