В ближайшее время люди всё почаще стали без помощи других создавать электромонтаж в квартирах и личных домах. Понятно, что это дешевле и часто надёжнее, чем воззвание к «специалистам» (конкретно в кавычках), которых развелось большущее огромное количество. Но нередко домашние мастера не знают либо колеблются, чем идеальнее всего изолировать те либо другие соединения в распредкоробках, а означает, пора пролить свет на данный вопрос. Сейчас подвергнутся рассмотрению главные материалы, которые применяются для изоляции соединений.

Читайте в статье

Главные материалы, применяемые при изолировании соединений

Начать следует с того, что как бы высококачественной ни была изоляция, слабенькое соединение сведёт на нет все её плюсы. Потому повышенное внимание следует направить конкретно на плотность скрутки проводов. Идеальнее всего, если они будут ещё и спаяны либо сварены. При низкой нагрузке на линию можно применять особые клеммники типа Wago. Также хорошо себя зарекомендовали винтообразные колпачки, которые добавляют плотности соединению и не требуют дополнительной изоляции.

ФОТО: yhoxykuviqon.ga Варианты соединения проводов в распределительной коробке

Заизолировать соединение можно лентой ПВХ либо ХБ, также термоусадочной трубкой. Особенности каждого из вариантов изоляции и подвергнутся рассмотрению ниже.

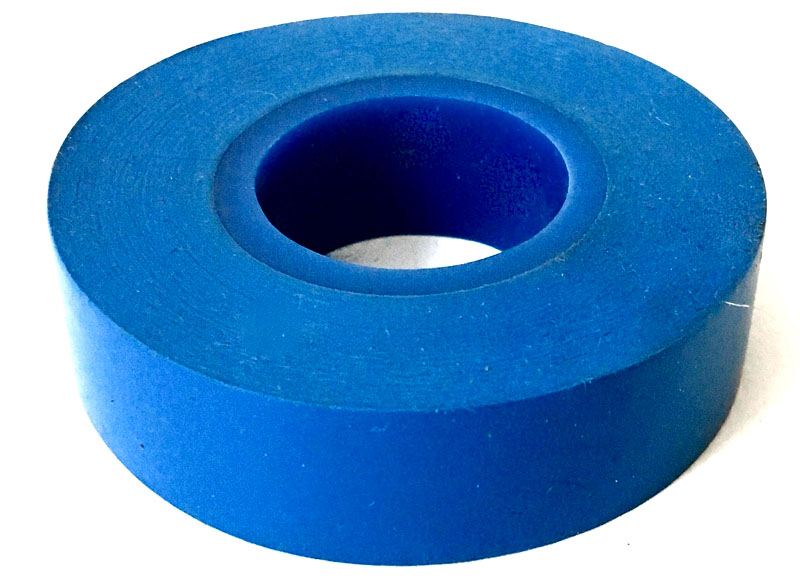

Изоляционная лента ПВХ: плюсы и минусы материала

Эту ленту по праву можно именовать более пользующейся популярностью. Современная изолента может отличаться по плотности либо эластичности. Свою работу ПВХ-изолента делает отлично, но опять стоит возвратиться к плотности соединений. В особенности необходимо направить внимание на соединения нулевых проводов. Конкретно они подвержены большему нагреву, в итоге которого ПВХ-изолента может расплавиться.

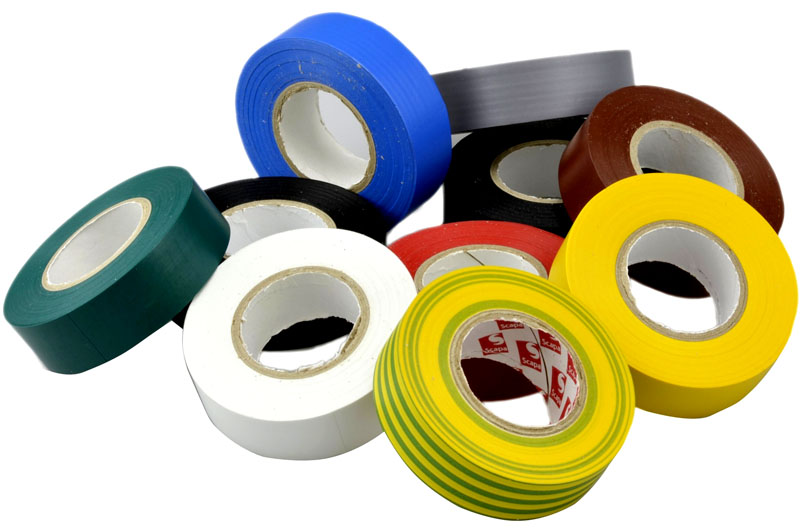

ФОТО: fastbox.su Ассортимент расцветок ПВХ-изоленты очень велик

Ещё одним недочетом не очень высококачественной поливинилхлоридной изоленты может стать высыхание клеящего слоя. Схожее может произойти уже через год после её приобретения. Если клеевой слой высох, единственное, что можно выполнить с изоляционным материалом, это выкинуть его в мусорное ведро.

Одним из принципиальных преимуществ ПВХ-изоленты можно считать цветовую палитру изделий. Благодаря ей монтажник не запутается в цветовых маркировках кабелей, что очень принципиально.

ФОТО: krsk.au.ru Ещё сравнимо не так давно можно было приобрести только голубую изоленту

Хлопчатобумажная изолента и её характеристики

ХБ-изолента хороша тем, что не плавится при нагреве. При всем этом слабенький контакт приводит к возникновению противного аромата, что позволяет впору найти неисправность в проводке. Из минусов необходимо отметить огромное количество неликвида на русских прилавках. Часто недобросовестный производитель жалеет клея, что приводит к невозможности работы с материалом. С течением времени ХБ-изолента может усыхать и крошиться.

Для изоляции ХБ-лента применяется в электроустановках до 1000 В. Может быть её использование и в соединениях с напряжением выше 1000 В, но только поверх основной изоляции ‒ для придания прочности либо морозоустойчивости.

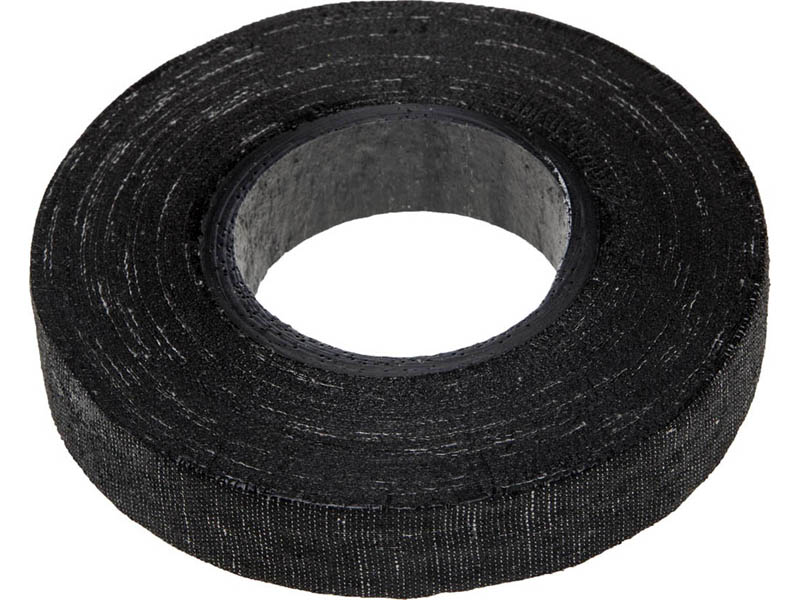

ФОТО: maxmaster.ru ХБ-изолента очень морозоустойчива и просто переносит механическое воздействие

Термоусадочная трубка: что же все-таки это такое

Особенность таковой трубки в том, что она способна сжиматься при воздействии на неё больших температур. При всем этом материал становится плотнее, а соединение ‒ прочнее. Такая трубка очень плотно охватывает скрутку, что наращивает её качество.

Есть разные типы термоусадок, перечислить все их достаточно проблематично из-за неизменного расширения ассортимента. Более нужными можно именовать обыденные (усадка в 2 раза), маслостойкие (для использования в авто), трубки с клеем по внутренней поверхности (более крепкая фиксация) и высокотемпературные, способные выдерживать до +260 °С.

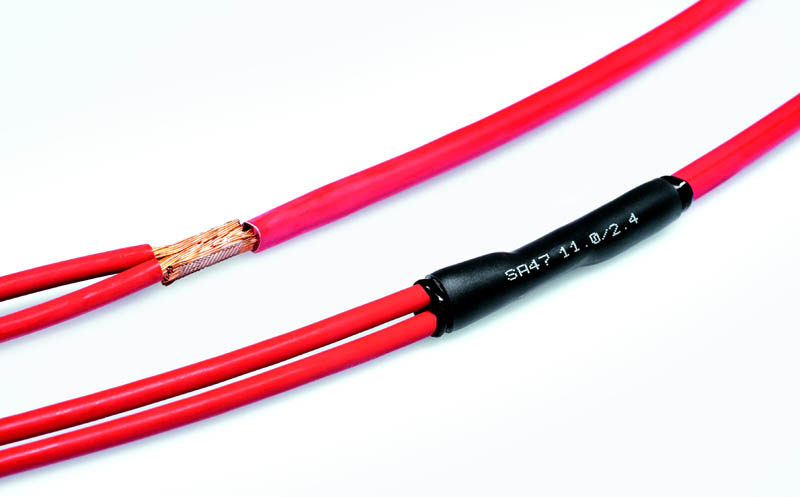

ФОТО: pyatigorsk.blizko.ru Термоусадка с клеем снутри создаёт очень крепкое соединение и доброкачественную изоляцию

Другие изоляционные ленты, используемые в быту

Есть разные изоляционные ленты, которые используются существенно пореже, но и о них стоит побеседовать. Они создаются для определённых характеристик и критерий эксплуатации. Разглядим главные из них, определив характеристики применения.

Эпоксидная лента

Кроме эластичности и износостойкости эпоксидная лента обладает бесспорным преимуществом перед поливинилхлоридной. Она просто переносит увеличение температуры до +155 °С, что может понадобиться в электроустановках с нагревательными элементами.

ФОТО: russian.alibaba.com Теплостойкая и гибкая эпоксидная лента

Слюдяная лента

Эту ленту уже можно именовать не теплостойкой, а огнеупорной. Она просто выдерживает открытое пламя, но, что касается распределительных коробок – здесь она никчемна. Ведь смысла от огнеупорной изоленты, защищающей соединения проводов с плавящейся изоляцией, совсем нет.

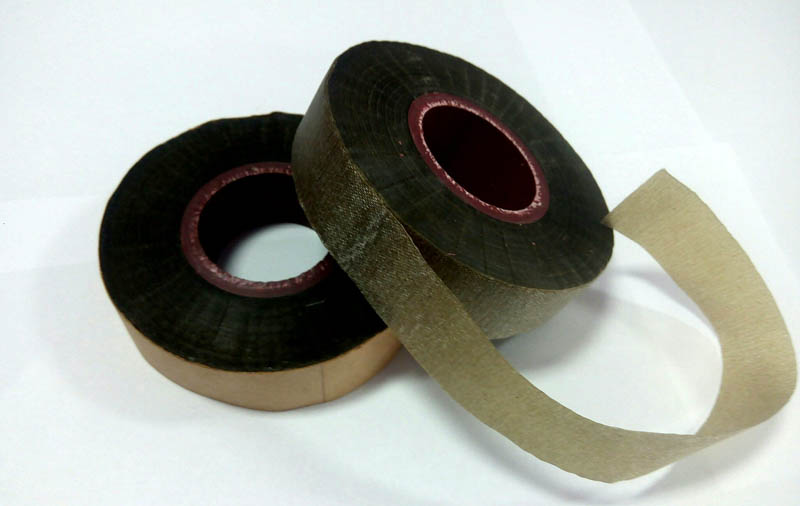

ФОТО: forvard34.ru Слюдяная лента просто переносит открытое пламя

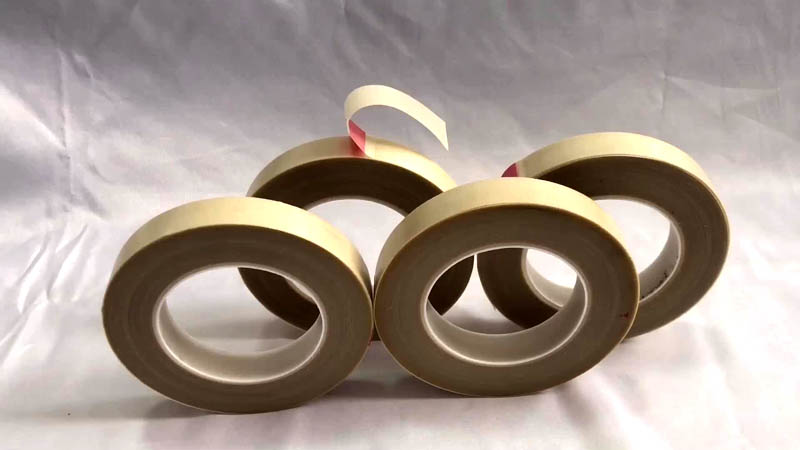

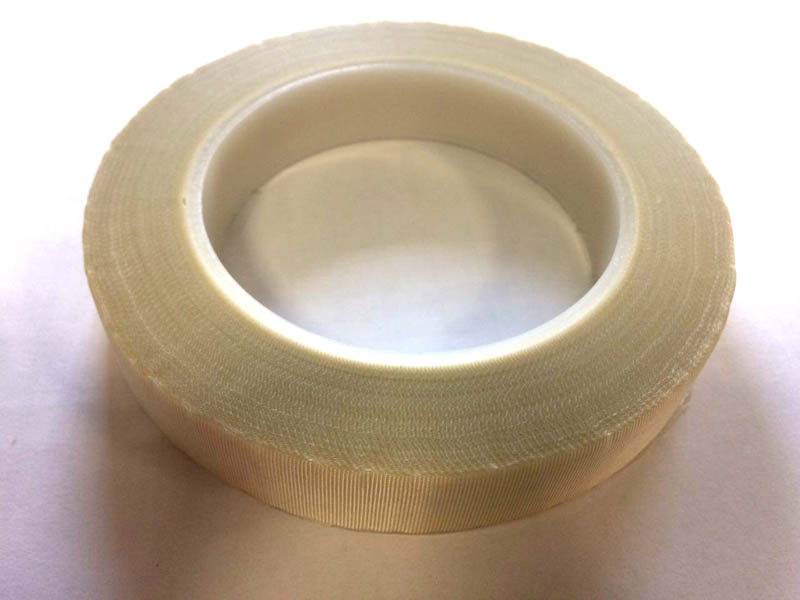

Стеклотканевая изолента

Этот материал просто выдерживает нагрев до +200 °С. Для распределительных коробок также бесполезен, как и предшествующий изоляционный материал.

ФОТО: kealan.ru Самая жаростойкая стеклотканевая изолента

Соединение проводов в коробке без дополнительной изоляции

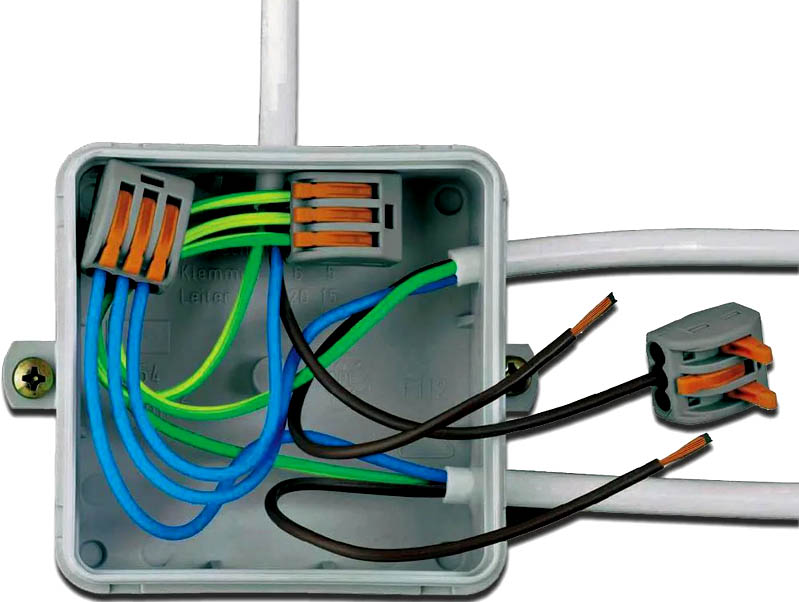

На сегодня достаточно распространённым методом соединения проводов в распределительной коробке стало внедрение клеммников Wago. Они могут быть как самозажимными, так и с лапками. Исходя из убеждений монтажа ‒ они очень комфортны, но не стоит ожидать от них особенной выносливости. При очень большой нагрузке они могут оплавиться.

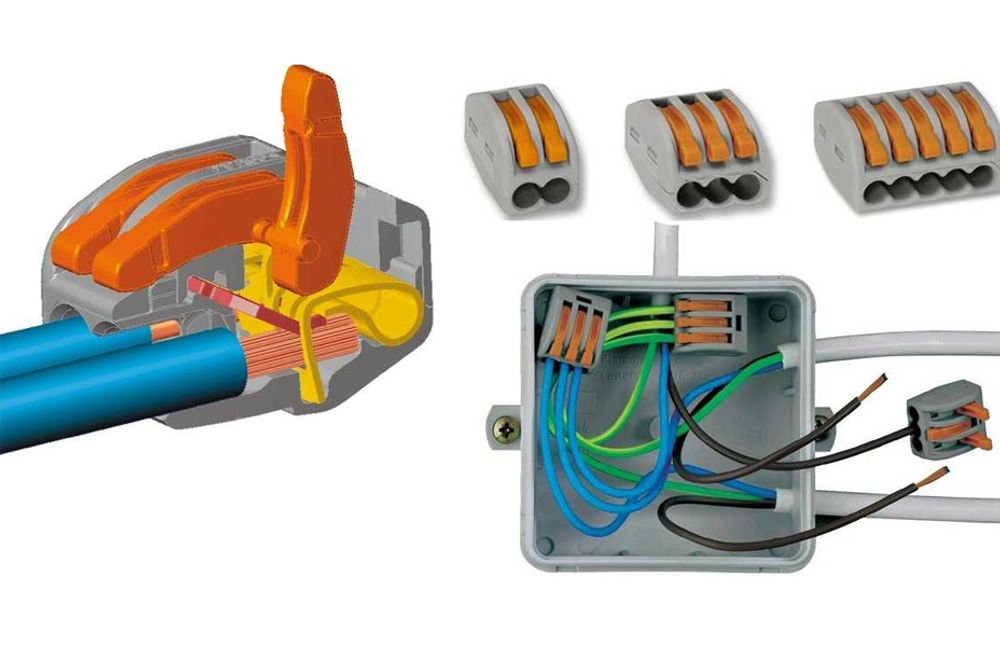

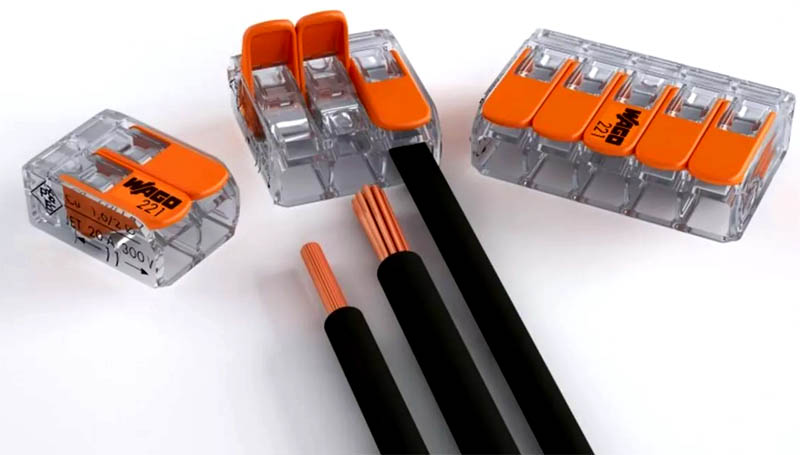

ФОТО: rus-buy.ru Клеммники Wago очень комфортны в использовании

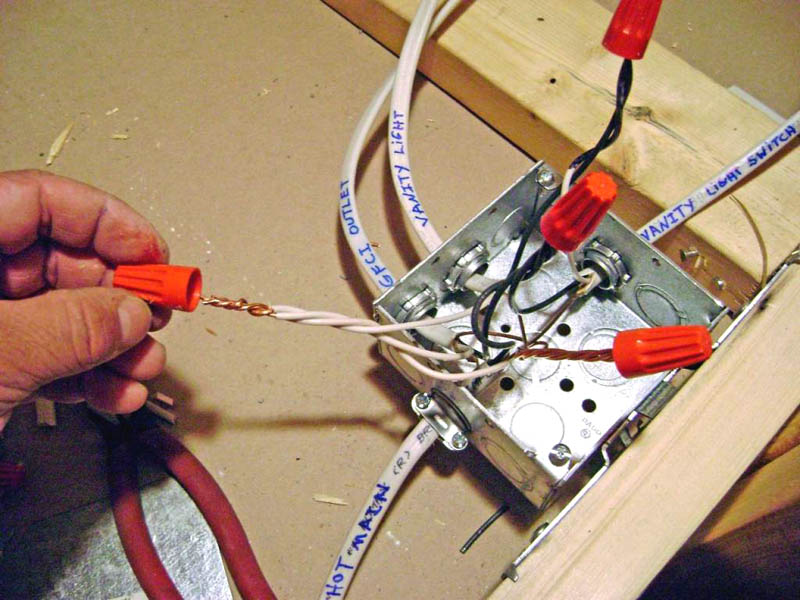

Ещё одним вариантом соединения жил являются особые пластмассовые колпачки, снутри которых размещена железная спираль. Такие изделия сразу протягивают, уплотняют и изолируют соединения.

ФОТО: autogear.ru Винтообразные колпачки позволяют выполнить соединение более плотным

Минусом клеммников и колпачков можно именовать их габариты. Часто в распределительных коробках для них очень не достаточно места. Что касается соединения проводов с помощью опрессовки, то тут можно изолировать хоть какой лентой либо термоусадочной трубкой.

В заключение

Каждый выбирает изоляционный материал, который ему комфортен в работе. Фактически все изолирующие ленты и термоусадочные трубки, которые предлагает производитель на прилавках русских магазинов, имеют доброкачественную базу. Главное – не гнаться за очевидной дешевизной, дабы не приобрести фальсифицированную продукцию. Также не следует забывать и о качестве самого соединения. Ведь как хороша бы ни была изолента, нехорошая скрутка сведёт на нет все её положительные свойства. И ещё одно. Если домашний мастер не уверен в том, что он сумеет отменно выполнить все работы, идеальнее всего обратиться за помощью в внушительную фирму, которая не один год находится на рынке и имеет отличные отзывы.

ФОТО: 102elektro.ru Аккуратное соединение – залог долгой бесперебойной работы оборудования

Очень возлагаем надежды, что нынешний обзор будет полезен начинающим домашним мастерам. Команда редакции HouseChief с наслаждением ответит на любые вопросы по теме, если таковые появились в процессе ознакомления с предоставленной информацией. Для вас довольно только выложить их сущность в комментах ниже. Там же вы сможете обсудить надёжность того либо другого метода изоляции соединений, выразить личное мировоззрение о прочитанном. Если для вас приглянулась статья, не забудьте поставить оценку. Для нас принципиально каждое мировоззрение. А в итоге предлагаем вашему вниманию куцее видео, которое поможет более много раскрыть нынешнюю тему. Сберегайте себя, собственных близких и будьте здоровы!

Методы соединения проводов в распределительных коробках

Распределительная коробка имеет огромное значение в электрической цепи.

Она распределяет провода для предстоящего употребления электричества.

Если вы приняли решение делать самостоятельную разводку, то для начала разберитесь во всех тонкостях.

Дабы отлично разобраться в этом процессе, разглядим его поэтапно. Также побеседуем о видах соединений проводов и особенностях расключения коробки.

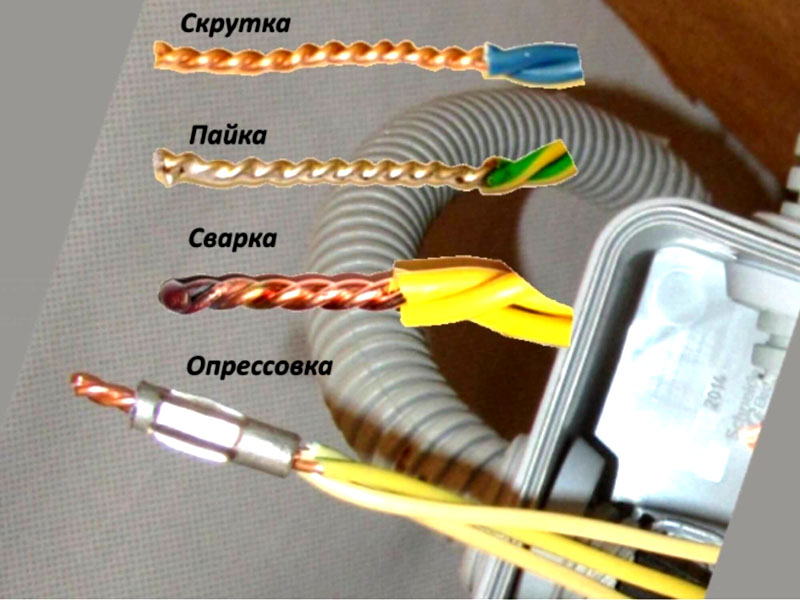

Виды соединений проводов

Применяются некоторое количество видов соединения проводов. Выбирайте более подходящий в вашем случае вариант.

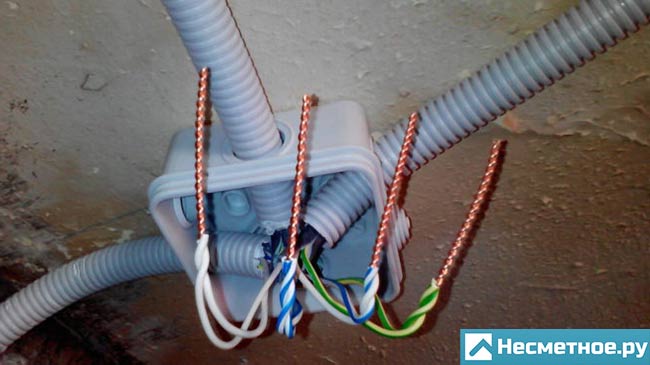

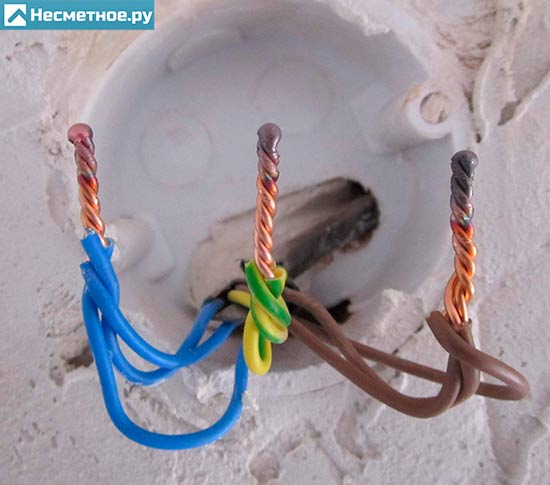

Скрутка

На данный момент таковой метод соединения запрещен по технике безопасности из-за ненадежности.

Если вы приняли решение избрать этот вариант соединения, то должны осознавать вероятные последствия.

Выполнение скрутки до боли просто: очистите с проводов по 1 см изоляции, а потом аккуратненько накрутите их друг на друга. Количество витков находится в зависимости от поперечника (чем толще, тем меньше витков).

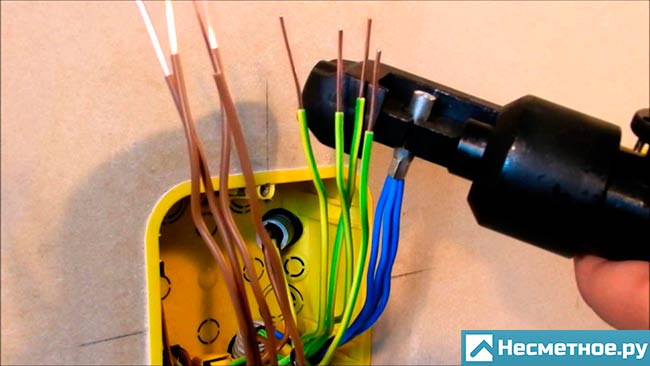

Опрессовка

Этот метод применяется очень нередко. Делается он с помощью специальной гильзы, соответственной пучку проводов по поперечнику.

Материал гильзы должен подходить под материал кабеля.

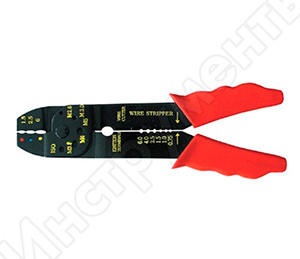

Процесс осуществляется с помощью пресс-клещей в следующей последовательности:

1. Снимите с проводов изолирующий слой по длине, равной гильзе.
2. Скрутите их пучком и введите в гильзу
3. Прижмите гильзу с проводами пресс-клещами.
4. Сделайте изоляцию соединения легкодоступным изолирующим материалом.

Викторыч Несметин Снова купил на "Все Инструменты"

Ручные пресс-клещи от 120 руб.

Сваривание

После сварки выходит целый провод, который не окислится в отличие от других методов соединения.

Для сварки нужно следующее оборудование:

• сварочный аппарат на 24 В мощностью 1 кВт,
• флюс,
• электроды,
• средства защиты (маска, перчатки).

Осуществляется следующим образом:

1. Удалите изоляцию и зачистите их до блеска наждачкой.
2. Соедините провода с помощью скрутки.
3. Насыпьте флюс в углубление электрода.
4. Включите сварочный аппарат, прижмите электрод к ним и держите до образования комочка – «точки контакта».
5. Очистите точку контакта от флюса и покройте ее лаком, а позже заизолируйте.

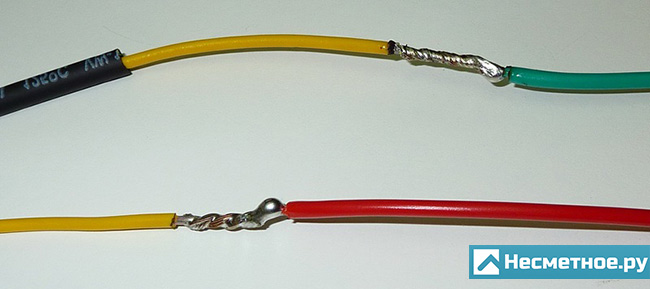

Спайка

Осуществляется также как и сварка. Только соединение осуществляется с помощью припоя, нагретого паяльничком.

Принципиально дабы припой просочился вовнутрь скрутки. Таковой метод не стоит применять в местах сильного нагрева кабеля и в местах механических нагрузок.

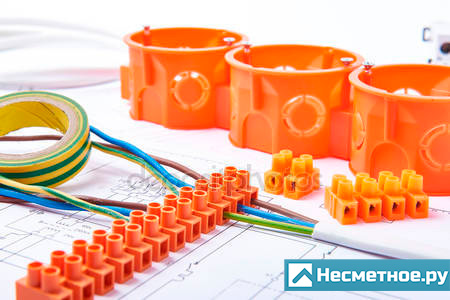

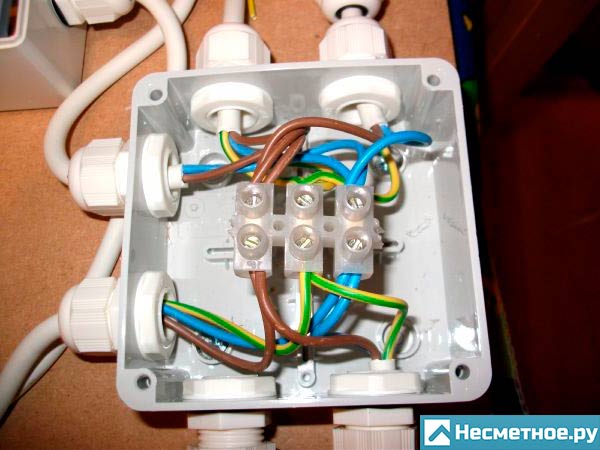

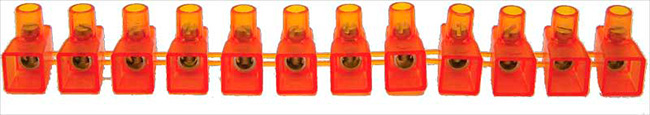

Клеммники

Этот метод обычный, резвый и дешевый. Таким методом можно соединять как однообразные провода, так и различные по составу.

Осуществляется соединение просто: поначалу счищается приблизительно 0,5 см изоляции, а потом они вставляются в зажим и затягиваются винтом.

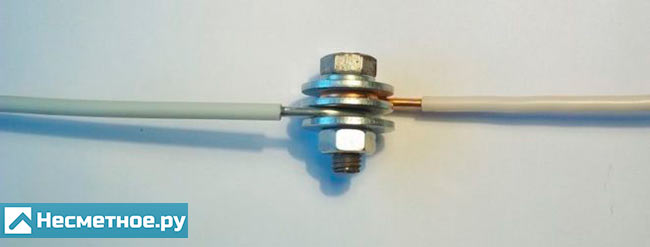

Соединение болтами

Такое соединение довольно накрепко, но очень объемно.

Потому применяется в главном в коробках старенькых образцов, так как в современных малогабаритных коробках оно просто не поместится.

Порядок работы следующий:

1) Наденьте на болт шайбу из стали.

2) На болт наденьте один из проводов, очищенный от изоляции и скрученный в колечко. Со вторым сделайте то же самое.

3) Наденьте следующую шайбу.

4) Наденьте кольцо второго провода.

5) Наденьте последнюю шайбу и затяните все гайкой. Заизолируйте все соединение (правда, изоляция только добавит ему объема).

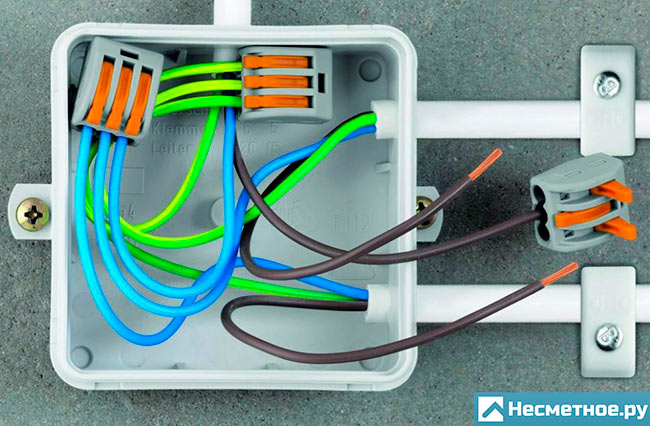

Соединение с самозажимами

Самый современный вид соединений, легок в использовании.

Не считая всего остального, снутри зажимов находится паста, предотвращающая окисление металла, а означает, без заморочек можно соединять различные проводники.

Осуществляется соединение в следующей последовательности:

1. Снимите около 1 см изоляции с проводов.
2. Поднимите ввысь рычаг зажима.
3. Воткните провода в соединитель.
4. Опустите рычаг вниз (при отсутствии рычагов просто защелкните зажим)

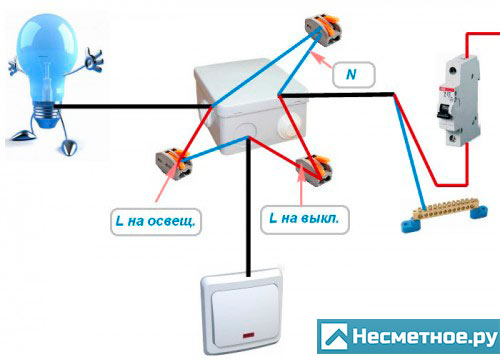

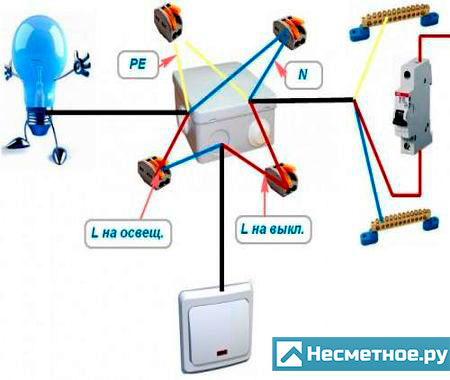

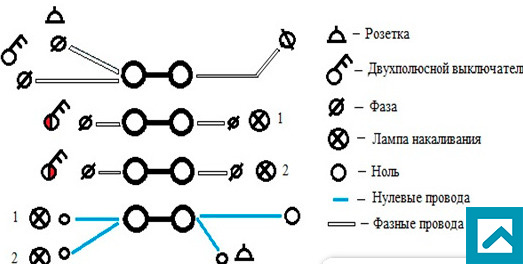

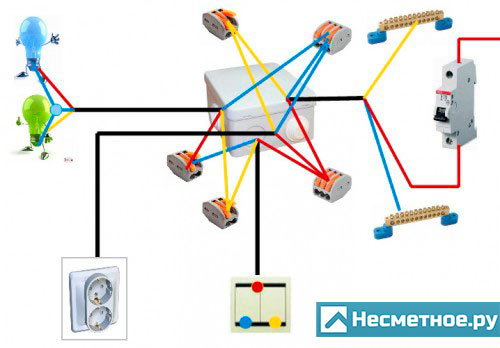

Схема распайки коробки

Для безопасности, надежности и корректности соединений следует знать особенности обозначения проводов.

Провода с маркировкой «ноль» (синие) и заземления (желтоватые) соединяются соответственно по цвету (см. схему). Если вы устанавливаете двухпроводную систему, то схема та же, кроме проводов заземления.

Еще труднее процесс распайки фазы (черный либо красный цвет). Если вы планируете провести через коробку только провод для подключения розетки, то соедините их фазы вкупе.

Если из коробки пойдёт материал на однокнопочные выключатели, то его для переключателя необходимо скрутить со всеми проводами фазы. Он же, отходящий от переключателя, соедините с проводом фазы, идущим к осветительному устройству.

В конечном итоге должно получиться четыре соединения.

При использовании двухклавишных выключателей в критериях трехпроводной системы для люстры нужно применять четырехжильный провод.

В случае двухпроводной проводки применяется трехжильный кабель, так как заземление исключается из схемы.

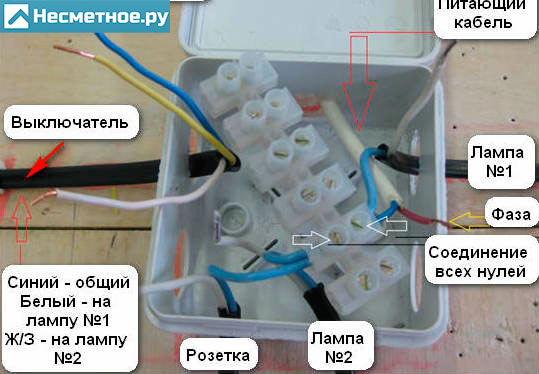

Не считая отдельную скрутку заземления, в коробе должно получиться четыре соединения. Провода с маркировкой «ноль» (синие) соединяются вместе. Фазы розеток соединяются с силовымм кабелем и подключаются к общему зажиму выключателя с 2-мя кнопками.

От выключателя должны пойти два провода на осветительный устройство.

Из всего вышесказанного следует, что распайка коробки – очень обычной процесс. Довольно разобраться с обозначением и порядком их соединения.

Последовательность действий при установке и подключении распределительной коробки

1) Подготовка к работе. Для начала приготовьте все нужное для работы по электромонтажу:

• кабели 3*2,5, ВВГ,
• кабели 2*2,5, АВВГ,
• двухклавишный выключатель,
• крепления,
• осветительный устройство,
• розетка,
• круглогубцы,
• рулетка,
• кусачки,
• плоскогубцы,
• плоская отвертка,
• молоток.

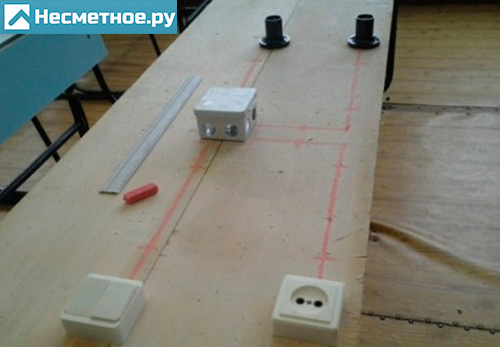

2) Нанесение разметки. Разметьте места установки электроприборов и места прохождения проводов.

Это поможет высчитать нужное количество материалов.

3) Установка. Для начала отключите подачу электроэнергии.

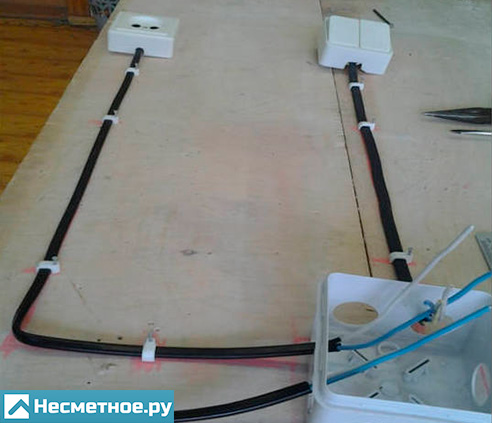

Проведите провода к распредкоробке (лучше прокладывать кабель в заблаговременно приготовленных штрабах). Закрепляйте провода с помощью малеханьких гвоздиков либо пластмассовых скоб.

В древесных домах обычно применяют особые монтажные короба.

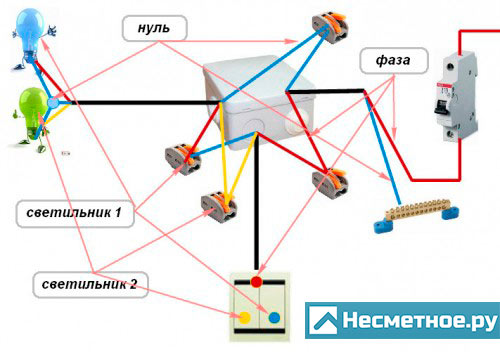

4) Подключение электроприборов и соединение проводов.

Заведите в заблаговременно установленную распределительную коробку около 10 см кабеля. Снимите с проводов общую оболочку и приблизительно пол сантиметра изоляции с каждой жилы.

Соедините их с помощью клеммников. В этом случае применен двужильный провод (одна жила – ноль, 2-ая – фаза).

На нулевой кабель подключите розетку и осветительный устройство. Провод с фазой соедините с розеткой и одной жилой кабеля выключателя. Возьмите 2-ой провод кабеля переключателя и соедините с первой кнопкой, а 3-ий – со 2-ой.

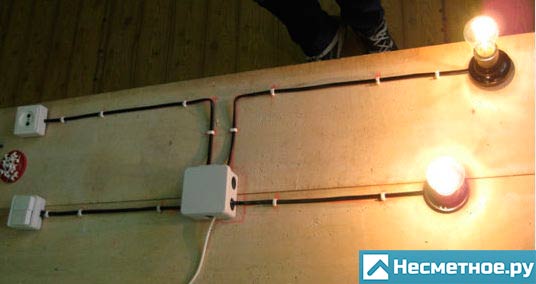

5) Проверьте работу системы. Включите подачу электричества и проверьте работу розетки и выключателя.

Все должно работать исправно. Процесс завершен.

Сейчас вы понимаете, как соединить провода в распределительной коробке и как подключить электроприборы. Пользуясь этими познаниями, вы просто справитесь с установкой электроприборов.
