При монтаже проводки достаточно нередко появляется необходимость соединения различных проводников тока, а конкретно, дюралевых и медных проводов. Исходя из убеждений электрической и пожарной безопасности, таковой тип соединения более рискованный и должен производиться со серьезным соблюдением ряда правил.
В чем все-таки сущность трудности соединения дюралевых и медных проводов, и каковы варианты ее решения? Попробуем разобраться.
Содержание
Трудности соединения дюралевых и медных проводов
За последние десятилетия произошел быстрый рост энергопотребления популяцией. Это привело к повышению нагрузки на электрические сети и, соответственно, на соединение проводов в проводке.
Потому сейчас предъявляются суровые требования к монтажу проводки, направленные на увеличение электро- и пожаробезопасности.
Характеристики надежного соединения проводов:
- Плотность стягиваемого контакта.
- Химическая сопоставимость контактных проводов.
1-ое требование высококачественной проводки выполнить довольно легко. 2-ое же требование на практике нередко игнорируется и соединяют прямым методом (скручиванием) несопоставимые проводники тока. Конкретно из-за химической несовместимости металлов появляются трудности при соединении медных и дюралевых проводов.
Алюминий – металл с завышенной степенью окисляемости. Окисная пленка, образующаяся на поверхности дюралевого провода при контакте с влажностью, имеет высочайшее сопротивление. Это плохо сказывается на токопроводности соединений.
Медь – довольно инертный металл и окисная пленка на медных проводах имеет наименьшее сопротивление.
В паре, медь и алюминий образуют короткозамкнутое гальваническое соединение – при попадании воды на контакт дюралевый провод начинает интенсивно окисляться. Между проводниками тока появляется узкая пленка с высочайшим сопротивлением, как следствие – затрудняется токопроводимость, происходит процесс электролиза, в месте контакта образуются раковины, нагрев, искрение контактов. Такая ситуация может привести к возгоранию.
Химический потенциал между медью и алюминием составляет 0,65 мВ, тогда как допустимое значение этого показателя – 0,60 мВ
Решение данной задачи – это исключение конкретного контакта между дюралевым и медным проводами. Существует несколько вариантов соединения различных проводников, обеспечивающих надежность и безопасность проводки.

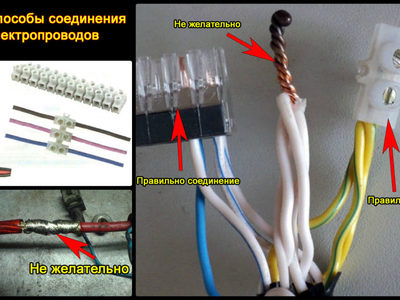

Главные методы соединения различных проводников тока

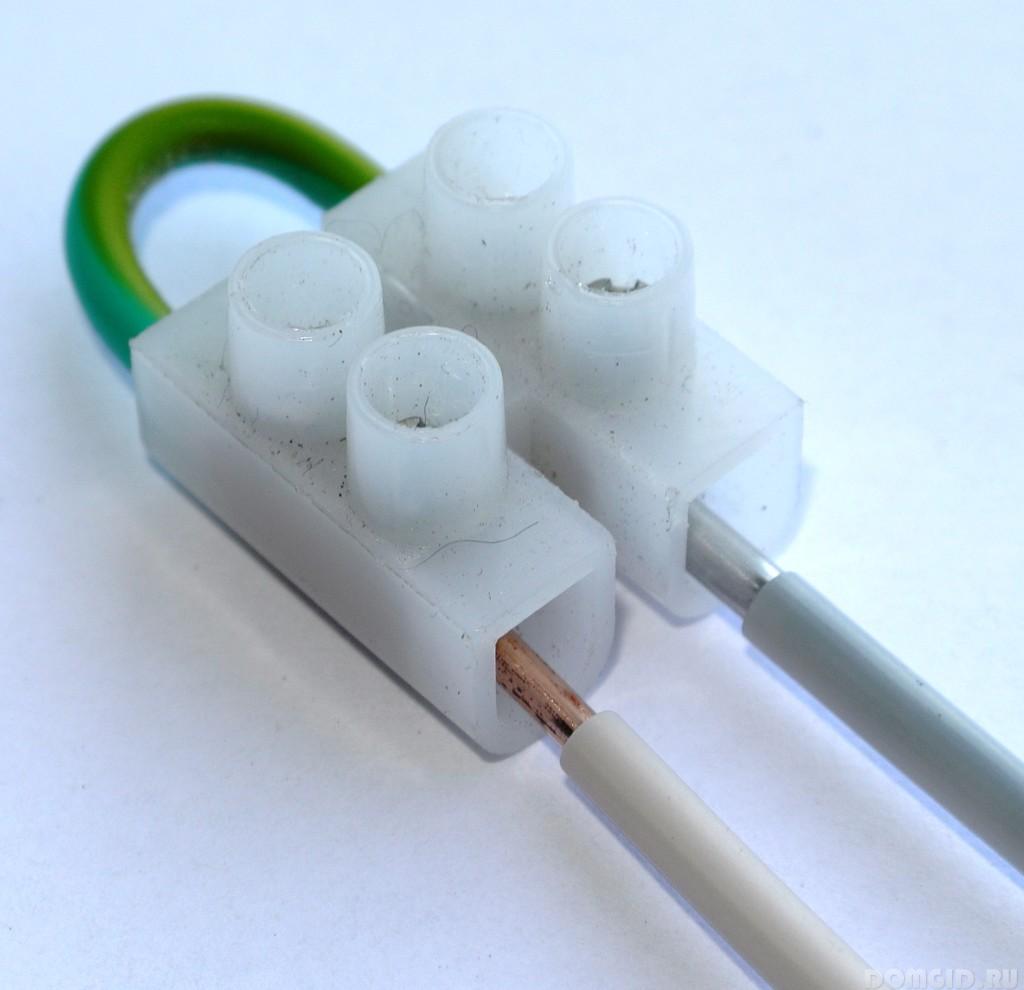

использование клеммных колодок
Часто встречающийся метод – соединение проводов через клеммные колодки.
На самом деле, клеммная колодка – это изолирующая пластинка с контактами. Крепление проводов в клеммной колодки бывает 2-ух видов:
- винтообразное затягивание (есть риск повреждения провода самим винтом);
- прижимание пластинами (более надежный вариант крепления).
К числу плюсов «клеммного» метода соединения проводов можно отнести:
- простота выполнения соединения;
- соединение не надо дополнительно изолировать;
- доступная цена переходников.
Последовательность соединения медных электрических проводов с дюралевыми:

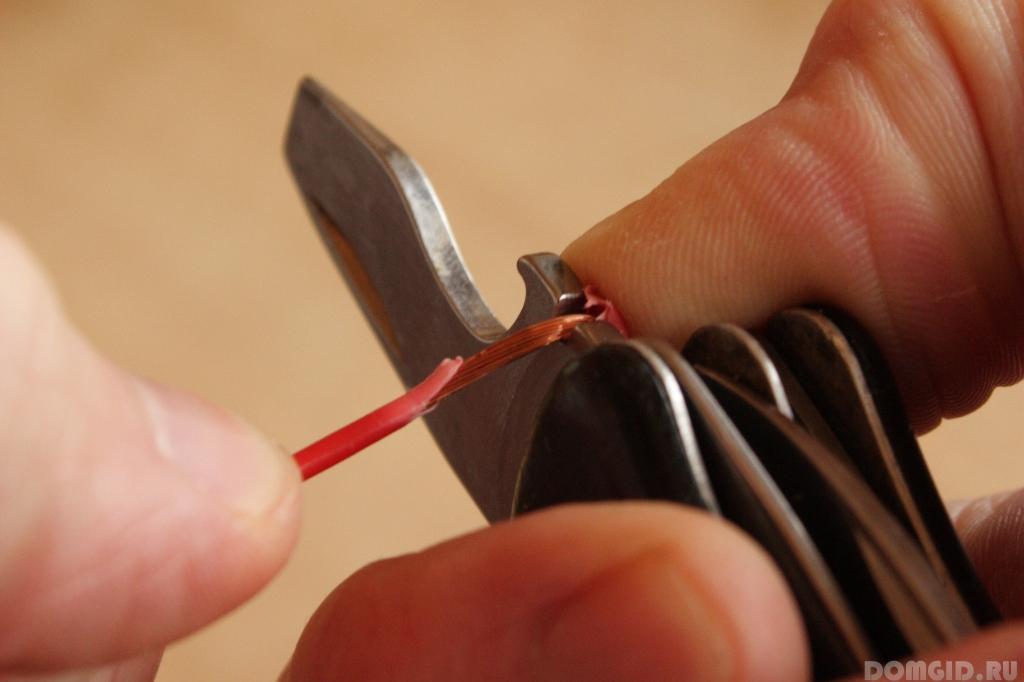

- Зачистить концы проводов от изоляции (около 5 мм).
- Провод воткнуть в отверстие.
- Затянуть винт, прикладывая значимые усилия.
Клеммную колодку комфортно применять при подключении люстры, когда длина проводника очень маленькая, либо для соединения обломанных и перебитых в стенке медных и дюралевых проводов.
Клеммную колодку, перед тем как прятать под отделкой, непременно нужно поместить в распределительную коробку
пружинные клеммы для соединения проводов

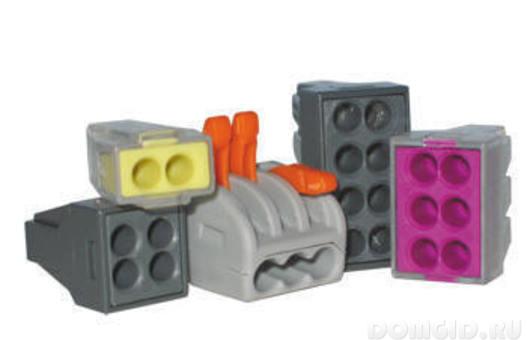

Одной из разновидностей клеммных колодок являются колодки с пружинным зажимом Wago.
Пружинные клеммники – более действенный и резвый метод соединения проводов. Основное отличие от обыденных клеммников заключается в методе фиксации провода – применяется пружинный зажим. Довольно снять изоляционный слой с проводника и воткнуть провод в клеммник.

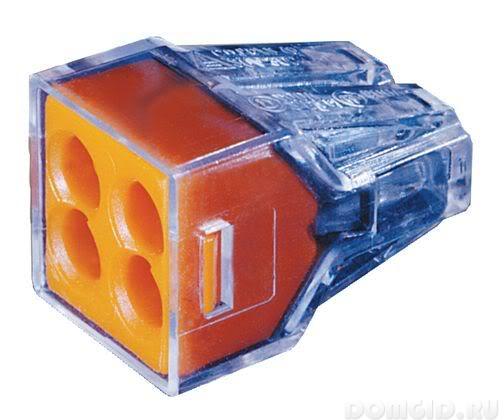

Для того чтобы соединить медный и дюралевый провод лучше применять особые клеммники компании Wago. Контакты в таком клеммнике сделаны из биметаллической пластинки и покрыты специальной пастой, предотвращающей окисление проводов.
Пружинные клеммники бывают 2-ух типов:
- Разовые клеммники. Рассчитаны на соединение одножильных проводов сечением 1,5-2,5 мм², допустимая сила тока в распределительной коробке – 24А. В случае изъятия проводов из клеммника может произойти деформация пружинного зажима и повторно соединить контакты не получится.

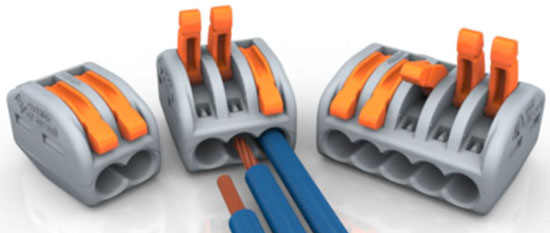

- Многоразовые клеммники. В конструкции предусмотрены рычаги, с помощью которых можно разъединять/соединять провода. Такие переходники подходят для одножильных и многожильных дюралевых и медных электрических проводов, сечением до 4,0 мм², допустимая сила тока – 34А.
Недочетом клеммных колодок с пружинным механизмом является их цена, они стоят на порядок дороже обыденных переходников.

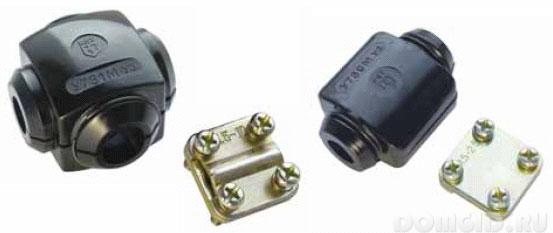

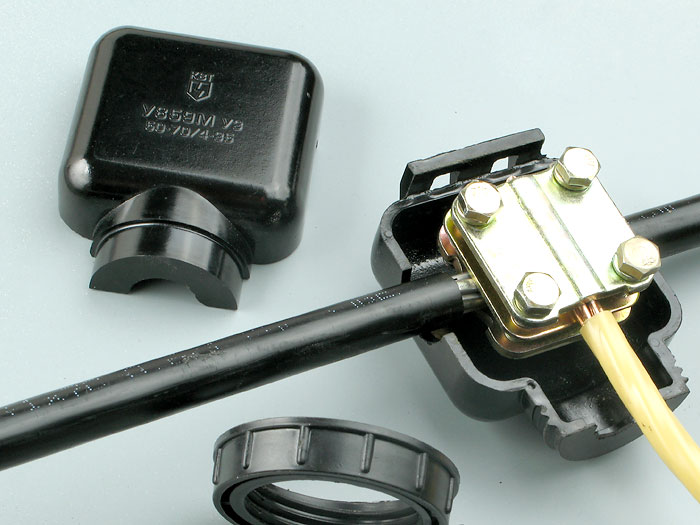

соединение через «орех»
Для соединения проводов с огромным сечением (4 мм² и поболее) можно использовать ответвительный сжим, узнаваемый в быту, как «орех». Он представляет собой пластмассовый корпус округлой формы, снутри которого находиться блок железных пластинок. Дюралевый и медный провода зажимаются между пластинами с помощью винтов.
Таковой вариант соединения не совершенно комфортен из-за огромных габаритов самого переходника, который трудно упрятать под отделкой помещения: плинтусами и коробами.
неразъемное соединение

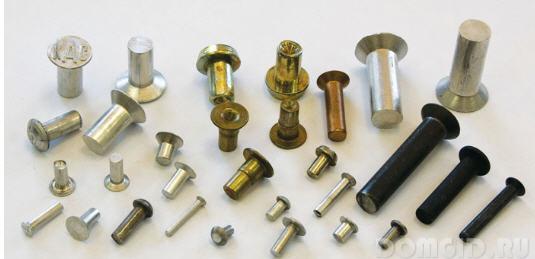

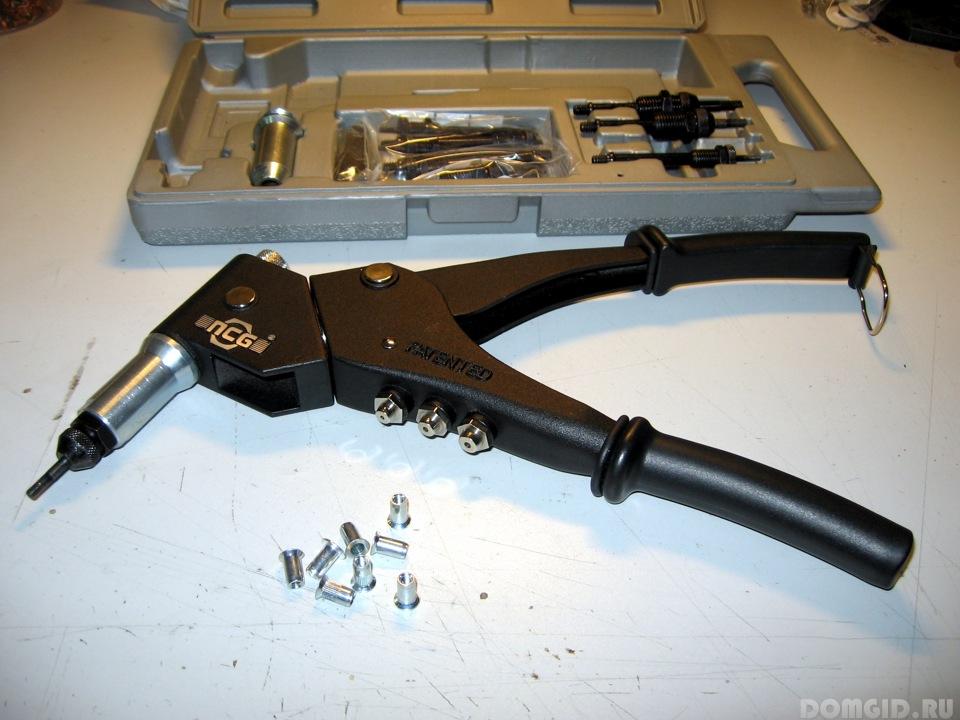

Неразъемное соединение осуществляется при помощи специального инструмента – заклепочника.
Механизм работы заклепочника прост – втягивание и последующее отрезание стержня, который проходит через трубчатую заклепку со шляпкой.
Разработка соединения проводов такая:
- С проводников снять изоляцию (длина чистки равна 4-м поперечникам будущих колечек). Нормально, если поперечник колечек незначительно будет превосходить поперечник заклепки.
- Из очищенных концов провода скрутить колечки.
- На заклепку надеть все элементы в таковой последовательности:
- дюралевый провод;
- пружинная шайба;
- медный провод;
- плоская шайба.
- Металлической стержень воткнуть в заклепочник и сжать его ручки до соответствующего щелчка.
- Обнаженные участки соединения нужно изолировать.
Надежность неразъемного соединения очень высочайшая, единственный недочет – нет способности разъединить и повторно скрепить провода.
Другие методы соединения дюралевых и медных проводов
Если под рукою нет особых переходников либо заклепочника, можно пользоваться другими методами соединения различных проводников.

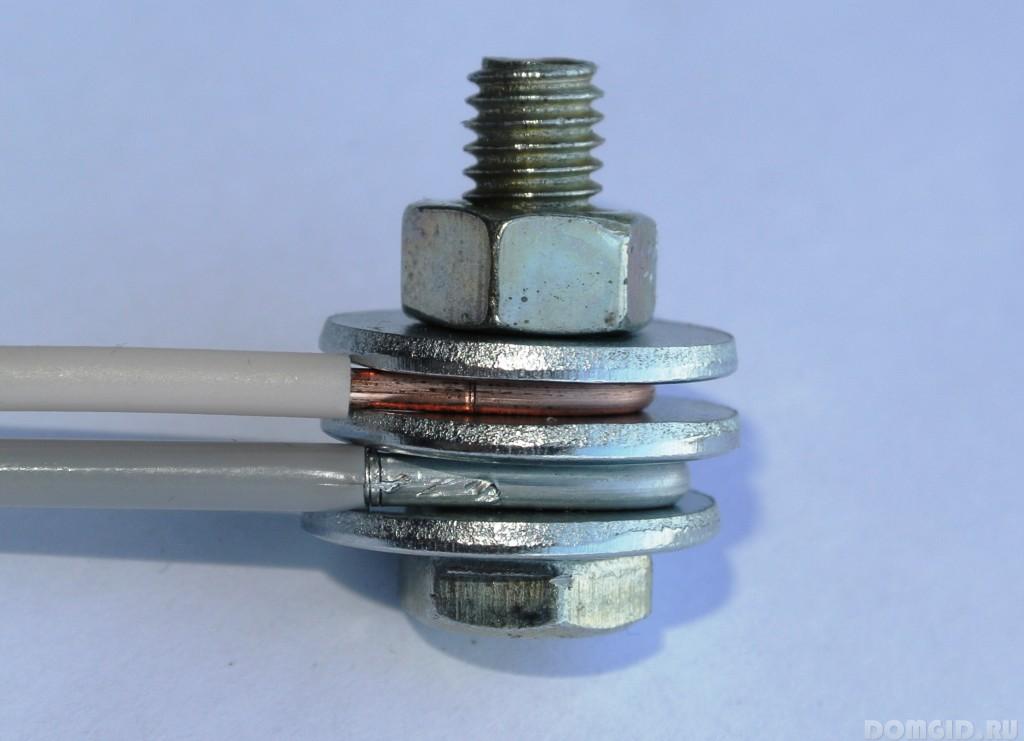

Болтовое соединение считается довольно долговременным и неопасным. Посреди его преимуществ можно выделить простоту монтажа и универсальность (таким методом можно соединить фактически любые виды и марки дюралевых проводов с медными).
Разработка выполнения болтового соединения:
- пружинная шайба;
- обычная шайба;
- колечко 1-го провода;
- обычная шайба;
- колечко другого провода;
- обычная шайба;
- гайка.
Для соединения проводников сечением наименее 2 мм² подойдет винт М4

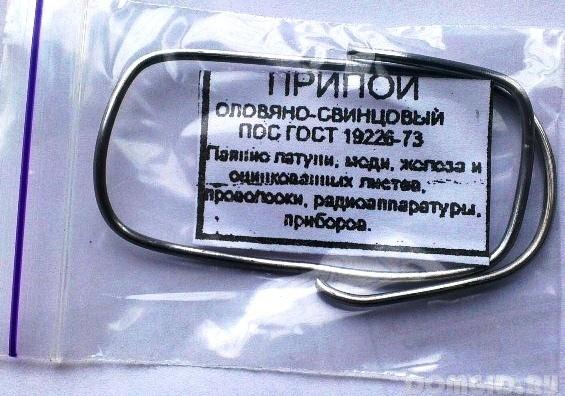

Технологически более непростой и трудозатратный способ – нанесение припоя на медный провод. Можно применять свинцово-оловянный припой.
При контакте алюминия со свинцово-оловянным припоем показатель химического сопротивления равен 0,40 мВ (допустимая норма – менее 0,60 мВ)
Последовательность соединения проводов будет следующей:
- Cнять изоляцию с проводов (длина чистки – около 6 см).
- При помощи нагретого паяльничка нанести припой на медный проводник.
Таковой метод можно использовать, если нет перемычек либо болтовое соединение не помещается в коробку. Но для электропровода со значительными нагрузками, такое соединение применять нельзя.
Особенности соединения проводов в помещении и на улице
Соединения проводов, находящиеся на улице, подвергаются воздействию наружных причин и нуждаются в дополнительной защите.

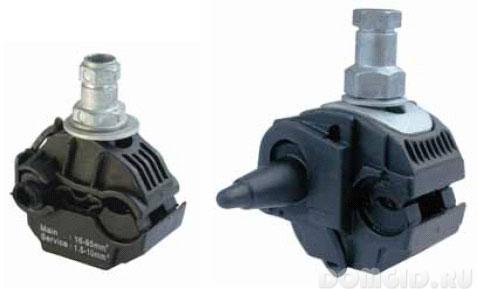

Наилучшее решение для соединений на улице – внедрение ответвительных зажимов для СИП. Материал производства зажимов устойчив к ультрафиолетовым лучам и низким отрицательным температурам.
Не считая того, для улицы подходят и ответвительные зажимы орехи.
Для соединения проводов в помещении можно применять различные проводники. Один из более комфортных – самозажимный клеммник Wago.
Советы профессионалов: как нельзя соединять дюралевые и медные провода
Нередки случаи использования небезопасных, недопустимых методов соединения дюралевого и медного проводов, которые имели очень грустные последствия. К таким способам относятся:
- Скрутка медного и дюралевого провода. Нужно отметить, что ряд профессионалов не признают скрутку, даже, если на медный провод нанесен слой пайки.
- Скрутка проводов с последующей защитой места соединения от попадания воды. В качестве гидроизоляции некоторые «умельцы» применяют парафин, масло либо лак. Таковой метод недопустим и, мягко говоря, — неэффективен.
На сегодня неувязка соединения различных проводников тока решается до боли просто и стремительно – довольно приобрести один из особых переходников. Потому совсем нецелесообразно растрачивать время и испытывать непроверенные способы, ставя под опасность безопасность не только лишь жилища, а и живущих в нем людей.
Как соединить медный и дюралевый провода между собой без негативных последствий
Получайте на почту один раз в день одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Отписаться можно в хоть какой момент.
В вопросе соединения медных и дюралевых проводов впору вспомнить уже забытую и заезженную шуточку про «Нельзя так просто взять и…». А все так как вправду нельзя просто так взять и соединить между собой дюралевый и медный провод. Так попробуем же разобраться, почем и как таки необходимо делать верно.

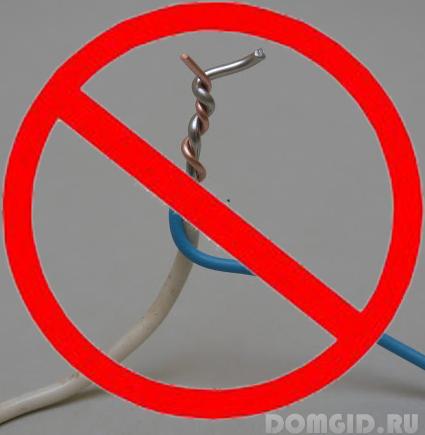

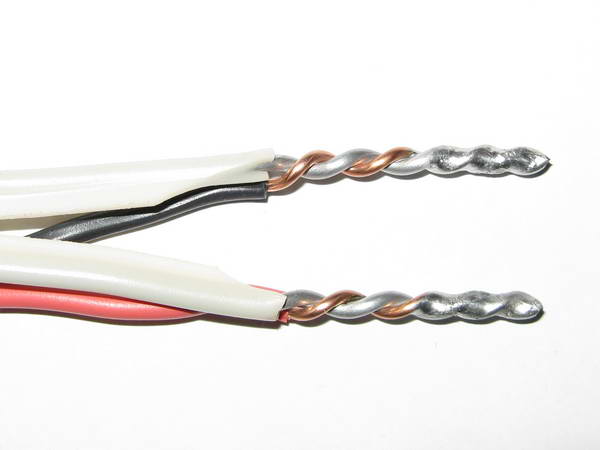

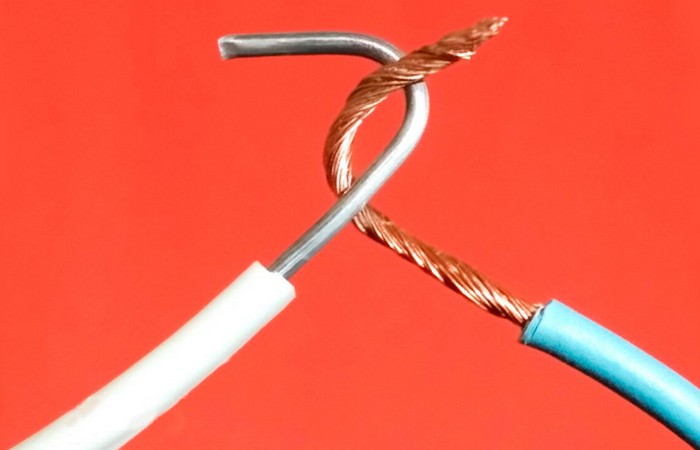

Почему нельзя просто выполнить «скрутку» из медного и дюралевого провода?

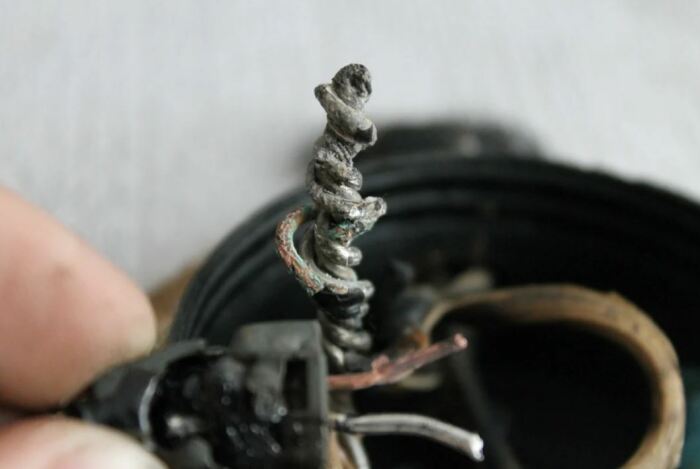

Скрутка меди и алюминия запрещена. /Фото: sergofan-lab.ru.
Делать скрутку дюралевых и медных проводов категорически запрещено из суждений пожарной безопасности! Соединять медные и дюралевые провода можно только через 3-ий материал, особый переходник. А все так как у меди и алюминия различные коэффициенты термического расширения. Из-за различия в расширении-сужении материалов нарушается геометрия проводника, контакт становится неплотным. Дальше из-за отвратительного контакта возникает нагрев и электрическая дуга. В наилучшем случае такое соединение просто закончит делать свои функции. Хотя вероятнее всего, оно сгорит и даже может стать предпосылкой пожара.
Какие методы разрешены для соединения медных и дюралевых проводов
Можно применять гильзы. /Фото: shnyagi.net.

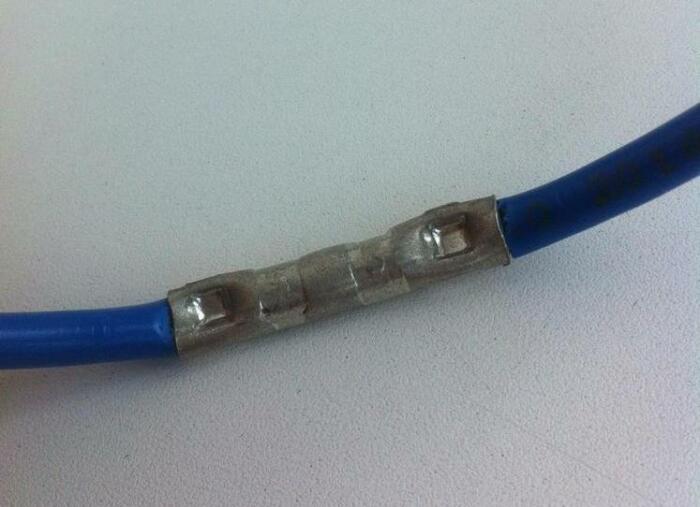

Опрессовка гильзой. Идем в магазин и покупаем там «гильзы алюмомедные» либо просто ГАМ. По центру таковой гильзы имеется особая перегородка-переходник. Очень принципиально верно воткнуть каждый провод в свой конец гильзы: медь к меди, алюминий к алюминию. Дальше гильза спрессовывается с помощью подходящего инструмента.

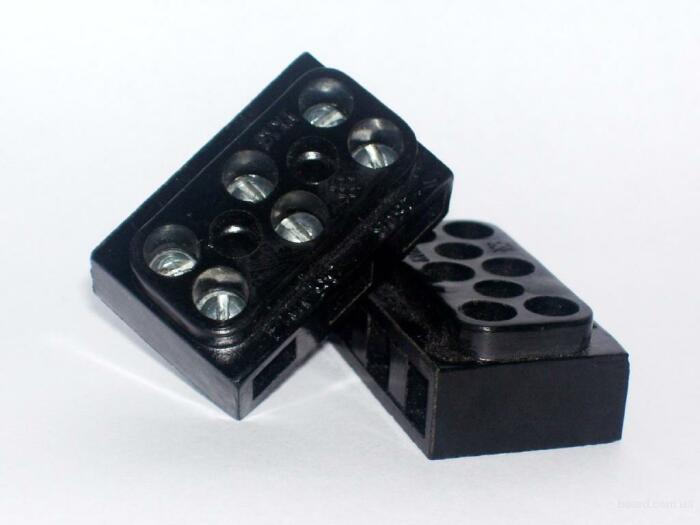

Клеммная колодка. /Фото: board.com.ua.
Клеммные колодки. В том же магазине можно приобрести особые «клеммные колодки», переходники для одной либо нескольких пар проводов. Очень принципиально не сберегать на колодках, а выбирать у испытанных производителей, так как часто попадаются откровенно бракованные, сгорающие уже на 2-3 год эксплуатации. Механизм работы у клеммной колодки фактически тот же, что и у гильзы.
Можно прибегнуть к дедовскому методу. /Фото: odstroy.ru.
«Дедовский метод». Если нет способности, времени либо желания бегать по магазинам, то можно прибегнуть к испытанному годами «дедовскому» методу и выполнить кустарный переходник. Для этого пригодится болт, гайка и три шайбы из нейтрального материала. Поначалу на болт накидывается одна шайба, наматывается 1-ый провод. Он перекрывается 2-ой шайбой, накидывающейся на провод сверху, потом наматывается 2-ой провод. Он также перекрывается шайбой сверху, после этого вся конструкция аккуратненько собирается и зажимается с помощью гайки.
А вот увлекательное видео с нашего канала:
В продолжение темы читайте о том, есть ли смысл применять трубки в бетонной стенке.
Как соединить медный и дюралевый провод
Способы соединения медного и дюралевого проводов между собой.
Даже неискушенные в электротехнике люди знают, что соединять между собой дюралевый и медный провод при помощи скрутки нельзя. Конкретное соединение медных и дюралевых проводов приводит к протеканию химических процессов сопровождающихся сильным окислением обоих металлов. Образовавшиеся окислы сильно усугубляют качество контакта. Контакт начинает нагреваться и это может стать предпосылкой возгорания проводки. В этом материале мы разглядим, как накрепко и неопасно соединить медный провод с дюралевым.

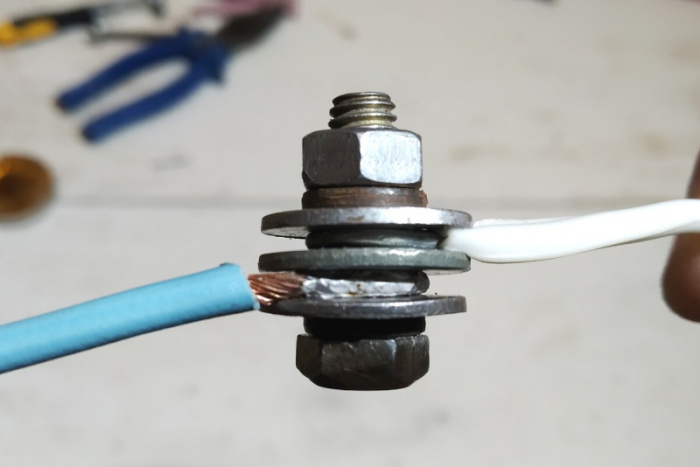

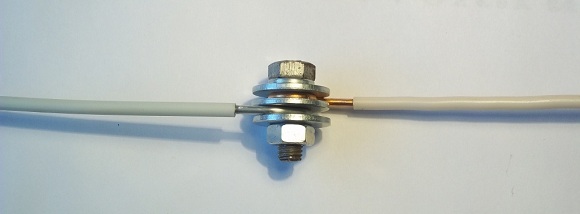

Соединения дюралевых и медных проводов при помощи болта
Болтовое соединение дюралевых и медных проводов электрики используют издревле. Этот метод прост и надежен. Обычно, все нужные материалы для выполнения болтового соединения всегда имеются под рукою. Допустим нам необходимо соединить медный и дюралевый провод самого ходового сечения 2.5 мм. Для выполнения соединения нам пригодится металлической болт поперечником 5-6 мм, гайка, три плоских шайбы достаточной ширины и разрезная пружинная шайба (шайба гровер).
Поначалу провода зачищают от изоляции на длину, достаточную для производства колец с внутренним поперечником равным поперечнику болта. Потом выгибают кольца. Проще всего при изготовлении колец воспользоваться круглогубцами, но, в принципе, выполнить эту операцию можно и используя обыденные пассатижи. Потом собирается «бутерброд» из шайб и проволочных колец. Ка он должен смотреться показано на рисунке.
При таком соединении, провода контактирую между собой через железные шайбы. А контакт меди и алюминия со сталью не приводит к окислению материалов. При сборке болтового соединения проволочные кольца должны быть нацелены так, дабы при затягивании болта они стремились плотнее его окутать. При таком соединении проводов пружинная шайба делает важную функцию. Дело в том, что алюминий «текучий» металл. В отсутствие пружинной шайбы, с течением времени, алюминий под давлением может деформироваться, «потечь» и электрически контакт ослабеет. Использование гровера дозволит плотно сжимать провода в течение долгого времени.
После затяжки гайки болтовое соединение изолируют при помощи хлопчатобумажной либо ПХВ изоленты. Использовать для изоляции болтового соединения термоусадочные трубки не рекомендуется. Все-же болтовое соединение является обслуживаемым соединением, а удалить старенькую термоусадку нередко бывает очень тяжело.
Время от времени при выполнении болтового соединения не «гнут кольца» на концах проводов, а заместо колец используют особые наконечники которые опрессовывают либо напаивают на концы проводов.
Похожий принцип соединения проводов используют и в промышленных соединителях. Одним из таких соединителей является ответвительный сжим «орешек». Орехи обширно используют в этажных распределительных электрощитах многоквартирных домов для подключения ответвлений к магистральным проводам. Орех представляет собой три пластинки, стягиваемые между собой 4-мя винтами. Верхняя и нижняя пластинки имеют профиль увеличивающий площадь контакта с проводом. После выполнения соединения на конструкцию надевается «орех» – карболитовый изоляционный корпус, состоящий из 2-ух половинок. Как смотрится таковой ответвительный сжим показано на рисунке.
Как видно из рисунка, подобные соединители подходят и для однопроволочных и многопроволочных проводов. Использование орешка не просит разрезания магистрального провода, с него довольно снять участок изоляции соответственный размерам пластинки.
Клеммники
Для соединения всех проводов очень комфортно воспользоваться клеммниками. На данный момент индустрия предлагает большой ассортимент клеммников самых различных конструкций. С помощью их можно просто и стремительно соединить провода из различных материалов и различного сечения.
Невзирая на огромное обилие выпускаемых клеммников они делятся всего на два типа – пружинные и винтообразные. Пружинные клеммники могут быть однократного и неоднократного использования. В пружинных клеммниках однократного использования, при попытке извлечь провод из клеммы, может произойти необратимая деформация пружины, исключающая повторное внедрение изделия. На рисунке показан пользующийся популярностью тип пружинных клеммников Vago предусмотренных для неоднократного применения.
При соединении многопроволочных проводов при помощи клеммников рекомендуется применять наконечники. Во-1-х, многопроволочный провод очень тяжело воткнуть в пружинную клемму разового клеммника. Во-2-х, при затягивании винтообразного зажима многопроволочная жила сильно деформируется, и получить надежный контакт может не выходит.

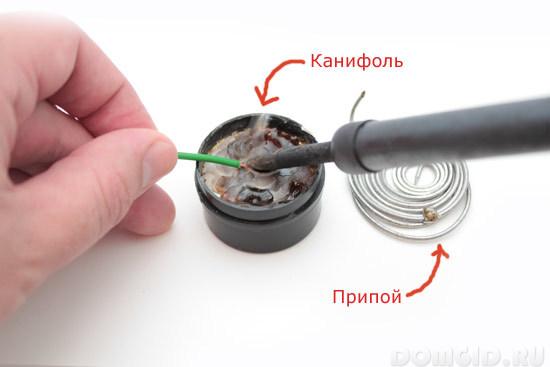

Соединение дюралевых и медных проводов при помощи пайки
Пайка относится к виду неразборных соединений. Прибегают к ней не очень нередко. Но этот вид соединений является одним из самых надежных. Основная сложность при пайке дюралевых и медных проводов заключается в трудности залуживания алюминия. Связано это с тем, что алюминий на воздухе одномоментно покрывается слоем окисла, который препятствует смачиванию провода слоем расплавленного припоя. Удалить слой окисла с поверхности дюралевого провода довольно трудно. Флюсы, которые ранее использовались для удаления оксида алюминия, плохо управлялись с этой задачей. С возникновением активных флюсов на базе фтора для пайки алюминия и других металлов задачка сильно упростилась. Выбирая флюс для пайки медных и дюралевых проводов, лучше приостановить выбор на, так именуемых, безотмывочных флюсах которые не требуют чистки места пайки после ее выполнения.
Не считая подбора подходящего флюса, процесс пайки медных и дюралевых проводов не имеет различий от процесса пайки медного провода. Пайку можно создавать оловяно-свицовыми припоями ПОС-60 либо ПОС-40. Провода зачищают от изоляции, кропотливо залуживают и, потом, спаивают внахлест либо, за ранее скрутив их между собой. Если употреблялся флюс, требующий промывки, то паяную поверхность очищают при помощи специальной воды, бензина либо другого растворителя.
