Защитные средства автоматики в электрических цепях обеспечивают защиту человека от поражения электротоком и предупреждают воздействие сетевых нарушений на присоединенное оборудование. Некоторые устройства, по собственному функционалу идентичны между собой и вызывают много споров между юзерами по поводу отдачи предпочтения одному из них. К числу таких устройств относятся устройства защитного отключения (УЗО) и дифавтоматы. Что у них общего, в чем отличия, и какими преимуществами владеют те либо другие изделия, изложено в данной статье.
Многофункциональные различия устройств
Вначале следует разобраться, что означают наименования устройств:
- 2-ое название УЗО – выключатель дифференциальный (ВД);
- аббревиатура дифавтомата АВДТ – «А» автоматический «В» выключатель «Д» дифференциального «Т» тока.
В обоих случаях находится понятие «дифференциальный ток», другими словами ток утечки. Он возникает при замыкании электрических частей оборудования на корпус и может привести к поражению человека или появлению пожара. УЗО и АВДТ производят защиту от схожих проявлений, отключая подачу электроэнергии при их обнаружении.

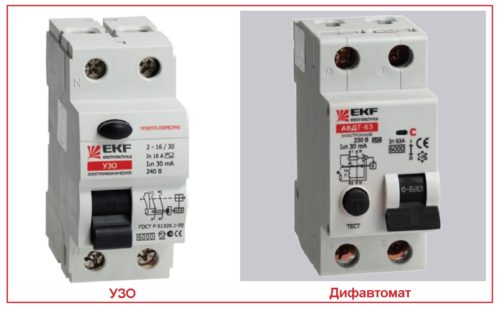

Внешний облик устройств УЗО и АВДТ (дифавтомат)
Разница между ними состоит в том, что кроме реагирования на ток утечки, дифавтомат производит отключение напряжения при появлении значимых перегрузок либо недлинного замыкания. УЗО этого не делает, потому для защиты от КЗ, в цепях с их применением нужно дополнительно устанавливать автоматические выключатели (АВ), которые подключаются последовательно.
Читайте также статью ⇒ Что такое УЗО.
Конструктивные отличия средств автоматики

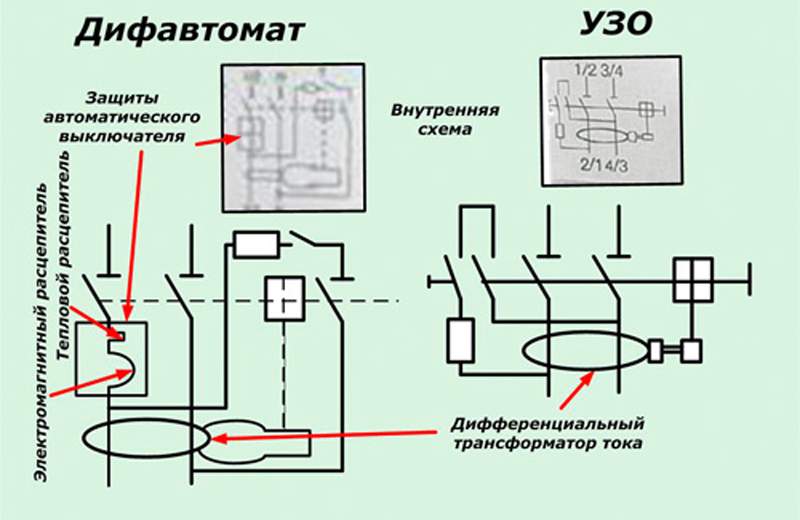

Принципные схемы внутреннего устройства рассматриваемых средств защиты имеют много общего, но разнятся наличием отдельных частей, которые и определяют их функциональность. Дабы лучше осознать принцип деяния устройств, необходимо ознакомиться с их конструкциями.
Первым изображено устройство защитного отключения. Оно состоит из 3-х частей:
- модуля, в каком происходит анализ тока проходящего по фазному проводу и возвращающегося по нулевому проводнику;
- исполнительного реле, срабатывающего при выявлении расхождений в значениях тока на входе потребителя и на его выходе;
- испытательной части, служащей для проверки работоспособности устройства.
Трехфазные аппараты держут под контролем равенство между суммой токовых значений каждой фазы и током, протекающим по нейтральному проводнику.
Устройство дифавтомата, кроме подобных с УЗО частей, предугадывает наличие дополнительных расцепителей, реагирующих на изменение температуры и электромагнитного поля. Это видно на следующем изображении.

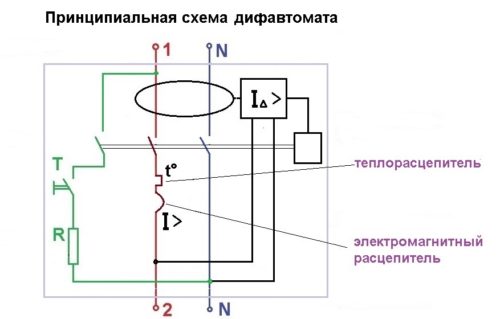

Принципная схема АВДТ с термическим и электромагнитным расцепителем
Термический элемент дифавтомата срабатывает при перегрузке оборудования, а электромагнитный – при возникновении сверхтоков, вызванных маленьким замыканием. Таким макаром, АВДТ производит защиту, как от токов утечки, так и от аварийных режимов.

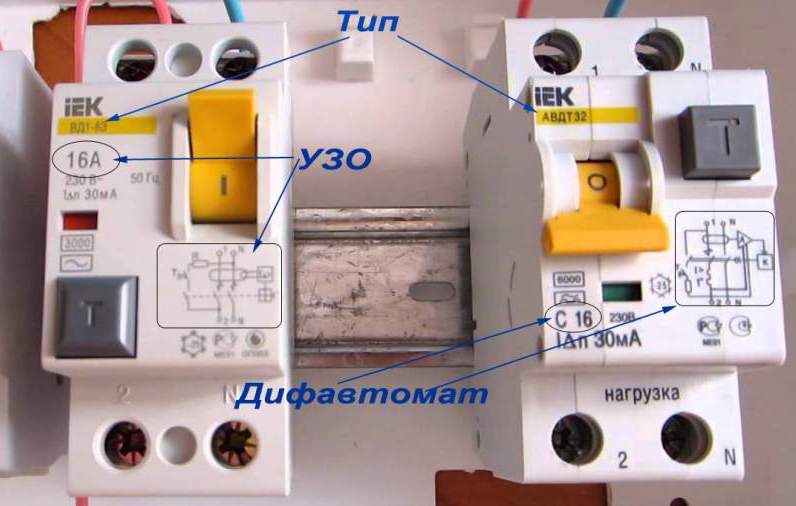

Зрительные отличия защитных устройств
УЗО и дифференциальные автоматы идентичны не только лишь конструктивно, но и зрительно. Оба имеют однообразные по размеру и конфигурации корпуса, переключатель вкл./выкл., кнопку «Тест», перечисления технических черт.
Дабы отличить их друг от друга, необходимо знать определенные признаки, находящиеся на фронтальной панели изделий и кроющиеся в буквенных и цифровых обозначениях. Читайте также статью ⇒ Выбор УЗО: главные аспекты.
Аббревиатура в заглавии устройства
Данное отличие касается только изделий российского производства. Как уже говорилось, устройство защитного отключения может именоваться как выключатель дифференциальный. Потому представители этих моделей на собственном корпусе будут иметь надпись «ВД» либо «УЗО».
Другой устройство обозначается, как «АВДТ» (расшифровка читателю уже известна).

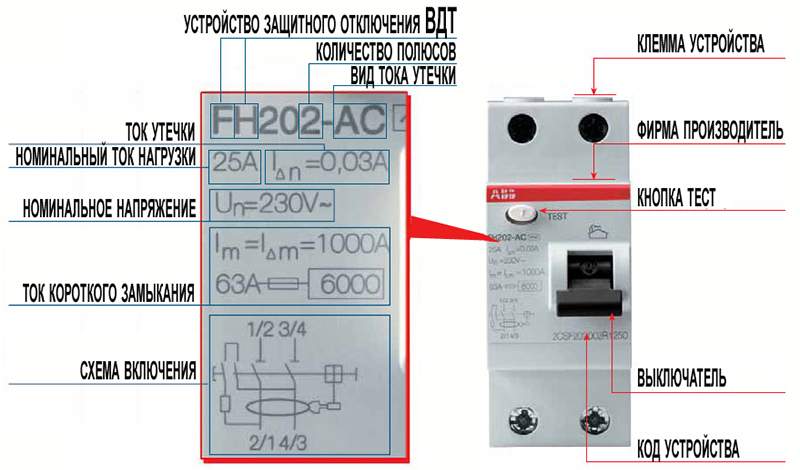

Маркировка изделия по значению рабочего тока
Каждое устройство рассчитано на работу под номинальной нагрузкой, другими словами способно пропускать ток и напряжение определенной величины. Об этом производитель делает подобающую запись на лицевой панели корпуса. Но у дифавтомата номинальный ток устанавливается зависимо от типа и черт термического и электромагнитного расцепителей, потому всегда указывается в сопровождении латинской литеры «С», «В» либо «D».
Таким макаром, на УЗО номинальный ток в 16 ампер указан, как 16А, а таковой же показатель на АВДТ будет смотреться, как С16.
Схема устройства
Большая часть моделей имеют на корпусе изображение собственной принципной схемы. Наличие на ней обозначения термического и электромагнитного расцепителя, свидетельствует о том, что устройство является дифавтоматом. Смотрятся они аналогично приведенным изображениям:

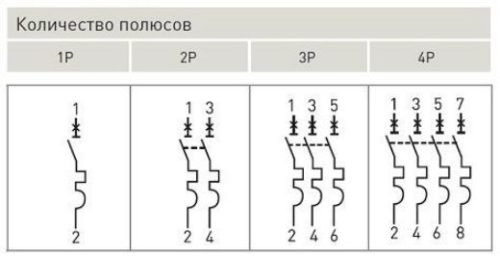

Схематическое обозначение термических и электромагнитных расцепителей
Зная о перечисленных отличительных признаках, можно просто найти, какое из устройств установлено в той либо другой цепи. Один либо несколько из них непременно будут явны.

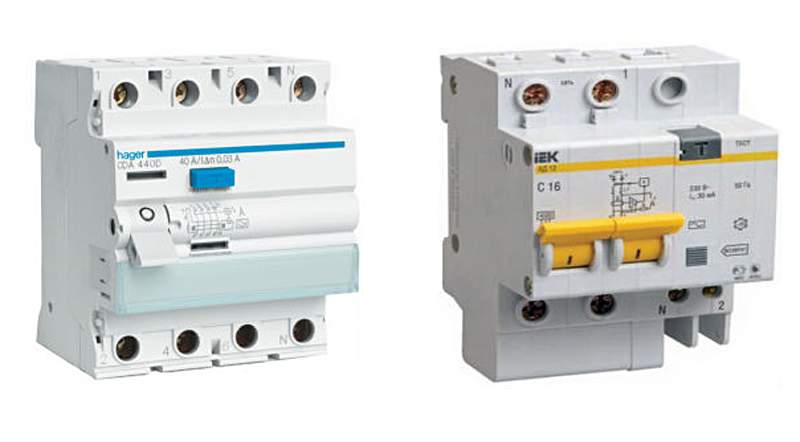

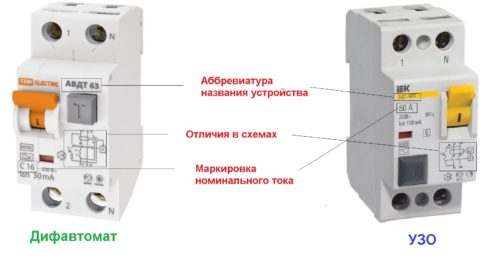

Зрительные отличия между УЗО и АВДТ
Схемы подключения защитных устройств
УЗО не может оградить себя и сеть, в которую подключено, от перегрузок и маленьких замыканий, потому в качестве дополнительной защиты нуждается в применении автоматических выключателей.

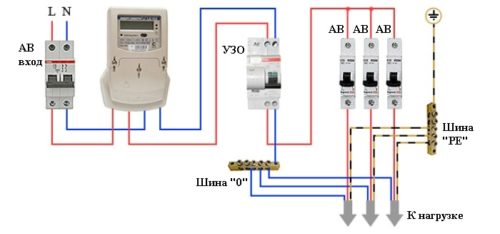

Одноуровневая схема подключения УЗО в бытовую электрическую сеть
В этом случае, устройство является групповым и держит под контролем всю проводку дома. Для контроля каждого отдельного массивного потребителя электроэнергии (бойлера, плиты, конвектора), в его цепь может быть включено собственное УЗО последовательно с автоматическим выключателем.
Дифференциальные автоматы инсталлируются после учетного устройства (электросчетчика) с соблюдением определенных критерий:
- не допускается последовательного подключения АВДТ между собой;
- нельзя применять нулевые проводники выходящие из других устройств (фаза и ноль берутся только от 1-го дифавтомата);
- запрещено кооперировать выходные нули для последующего рассредотачивания.
Достоинства и недочеты ВД и АВДТ
На 1-ый взор может показаться, что достоинства дифавтоматов перед УЗО совсем явны. Но нельзя делать поспешных выводов. Недаром известные бренды – производители средств автоматики выпускают оба вида защитных аппаратов, которые пользуются равноценным спросом.
Для справедливой оценки, читателю предлагается произвести сравнительный анализ плюсов и недочетов обоих устройств, сведенных для удобства восприятия в таблицы:
- При использовании УЗО
- При использовании дифавтомата
Как можно узреть, любой из аппаратов способен применяться с одинаковым фуррором. В некоторых случаях удобнее применять АВДТ, в других ситуациях прибыльнее установить УЗО. Окончательное решение остается за юзером.
Животрепещущие вопросы по теме
Вопрос: Не станет ли внедрение системы зануления предпосылкой неверного срабатывания защитной автоматики?
Ответ: Это может произойти исключительно в случае неверного обустройства системы, другими словами когда расщепление общего ноля на рабочий ноль и РЕ проводник происходит после УЗО, а не до него. По правилам расщепление должно выполняться до ввода в квартирный щиток.
Вопрос: Почему нельзя соединить нулевые проводники после выхода из дифавтоматов на общую шину, для последующего применения «0» в других цепях?
Ответ: В таком случае могут начаться отключения, не связанные с эксплуатацией защищаемого оборудования. К примеру, АВДТ установлен в цепи водонагревателя, а его «0» не считая того участвует в другой цепи. Соответственно, в дифференциальном трансформаторе возникнет разница токов между входом и выходом, что приведет к отключению, хотя утечек не будет.
В заключение необходимо отметить, что рассматриваемые средства автоматической защиты не уступают друг дружке в эффективности и могут удачно применяться при подключении различного оборудования. Основным условием является соблюдение правил установки и эксплуатации.
В чем отличие УЗО от дифавтомата? Разглядим тщательно разницу между устройствами
При проектировании домашней электрической сети закладывают её базу – систему безопасности. Она представляет собой ряд конструкций, которые автоматом отключают потребителей от источника питания, т.е. подводящего силового кабеля. Монтируют оборудование в квартирном электрическом щитке.
Какая разница между УЗО и дифавтоматом в предназначении и устройстве?
На сегодня уже малоизвестны фарфоровые предохранители, называемые пробками. Они фактически вышли из обихода. Устройство выдерживало ток максимум в 5 А, а при увеличении нагрузки их легкоплавкие вставки сгорали. При всем этом дом вполне обесточивался. Необходимо было поменять сам предохранитель либо всю пробку.
На данный момент инсталлируются совершенные конструкции, которые рассчитаны на различный номинальный ток и мощность потребителей энергии. Приспособления защищают электрические сети от поломок. Обычно в электросхему домашней сети заходит целый комплекс контуров. Посреди них полосы:
- освещения;
- розеточные группы;
- силовые;
- слаботочные.
В процессе эксплуатации вероятны различные неожиданные ситуации, приводящие к выходу из строя лампы накаливания, электроустановки либо кабельной разводки. Предпосылки аварий могут быть самые различные – короткие замыкания, превышение мощности употребления выше номинальной, повреждение изоляции, удары молний.
Примером небрежного дела к безопасности может служить одновременное подключение к одной розетке китайского тройника либо удлинителя с несколькими сильными устройствами. В итоге греется провод с последующим разрушением изоляции и возгоранием.
Дабы не допускать схожих последствий, в схему электроразводки включают устройства по защитному отключению (УЗО), автоматические выключатели либо дифференциальные автоматы.
Другое название УЗО – выключатель дифференциальный (ВД).
Чем отличается узо от дифавтомата по принципу деяния?
УЗО и дифавтомат имеют различное назначение и функции. 1-ый нужен для размыкания сети в случае возникновения дифференциального тока, т.е. утечки. При всем этом значения силы тока фазового провода и нулевого отличаются. Это значит, что кое-где вышло нарушение изоляции. Заместо того дабы поступать электричеству к лампочкам и устройствам, оно пробивает, как молвят, «массу». При касании даже к не работающим устройствам можно получить удар током, что и происходит при отсутствии заземления.
Читайте также: Установка ванны: безопасность и эксплуатация
Принципиально! Уже при силе тока в 1,5 мА его действие осязаемо для человека, а при силе 2 мА появляются судороги. Функция УЗО заключается в выключении контура от тока при появлении таких утечек. Но при возникновении сверхтоков при маленьком замыкании либо перегрузке сети выключатель не сработает. Даже при одновременном включении всех потребителей быстрее сгорит кабель и сам УЗО, но отключения так и не последует. На самом деле, выключатель является индикатором, показывающим, что в проводке есть повреждение изоляции.
ВД устанавливается в паре с автоматическим выключателем, который реагирует на короткие замыкания и перегрузки мощности в цепи. Соединяют их последовательно, при всем этом дифференциальный выключатель ставят на выходе после автоматического выключателя.

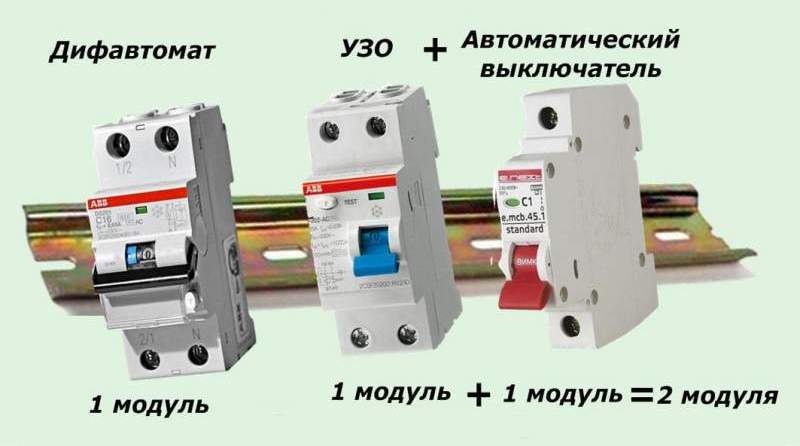

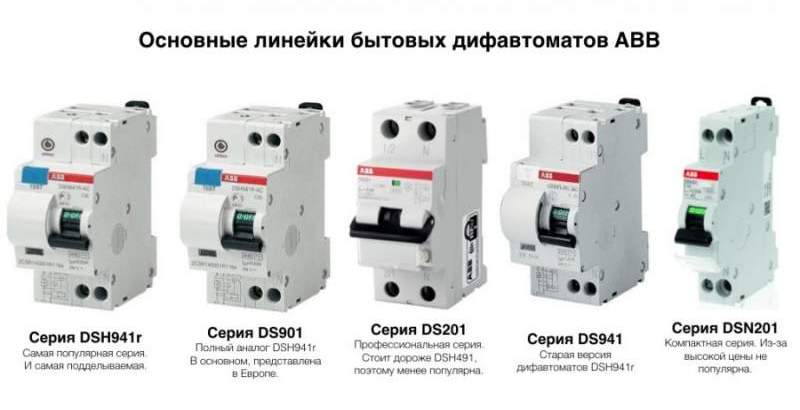

Но они занимают много места в электрощитке. Потому для обеспечения безопасности дома от маленьких замыканий, перегрузки сети и утечек дифтока выдумали комбинированные дифференциальные автоматы. Их число в распределительном щитке определяется количеством линий потребителей. Чем больше отдельных контуров, тем легче их обслуживать и наименьшая нагрузка приходится на любой из них. Для ремонта, замены одной полосы, не надо обесточивать весь дом.
Технические и конструктивные отличия УЗО и дифавтома
Устройство защитного отключения (УЗО) содержит снутри корпуса сердечник с обмотками. Их магнитные потоки компенсируют друг дружку, так как имеют различные фазы. При всем этом сила магнитной индукции равна нулю. При возникновении дифференциального тока утечки возникает дисбаланс, который разрывает цепь. Время срабатывания реле составляет от 0,2 до 0,3 с. Его хватит, дабы уберечь человека от удара током.
Дифавтомат состоит из:
- корпуса из технопластика;
- рычага замыкания-размыкания;
- подвижного и недвижного контактов;
- соленоида с толкателем (электромагнитным расщепителем);
- биметаллической пластинки (термический расщепитель);
- дугогасительной камеры;
- присоединительных выводов.
Конструктивное отличие в работе УЗО и дифавтомата обеспечивает всеполноценную защиту от недлинного замыкания, тока утечки и увеличения мощности выше номинальной. Оба типа устройств имеют на оборотной стороне корпуса пазы для посадки на дин-рейку в электрощитке.
Заметка! Спецы советуют делить всю электросеть квартиры на несколько контуров с раздельно присоединенными дифавтоматами. Присоединение УЗО в данном случае не нужна.

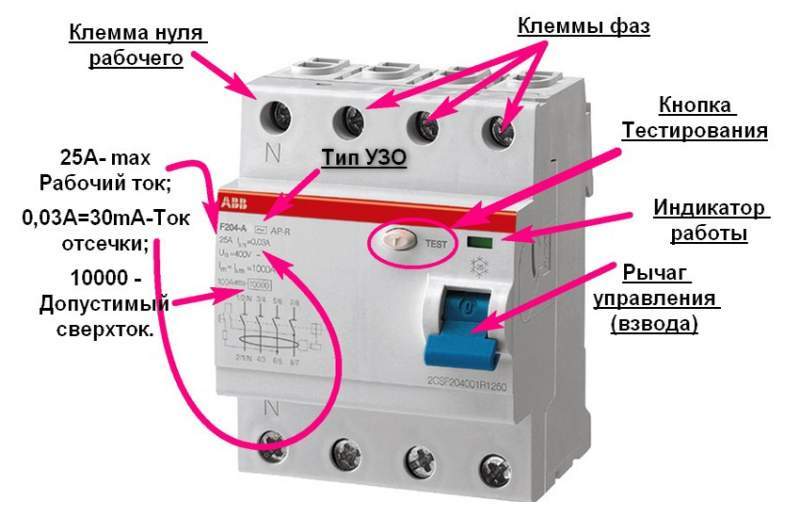

Дифавтомат еще именуют автоматическим выключателем дифференциального тока (АВДТ). Для отличия автомата от УЗО и дифавтомата существует особая зрительная маркировка. Она написана на лицевой стороне устройства и включает:
- название и аббревиатуру;
- значение номинального тока;
- характеристики рабочего тока;
- электрическую схему.
Читайте также: Теплообменник своими руками: систематизация, метод производства
На ВД пишут еще таковой параметр, как малое значение тока утечки, при котором устройство сработает. Обычно он составляет 30 миллиампер (0,03 А). На дифавтоматах отмечают пиковые характеристики при маленьком замыкании – от 3000 до 6000 А.
Принципиально! Токи утечки в старенькых проводках всегда больше 30 мА. Потому нужно быть готовым к тому, что после установки современного УЗО придется нередко его включать. Но лучше вложить средства в новый кабель и расслабленно спать.
К огорчению, не все производители пишут наименование устройства. Русские компании наносят его на корпус. Для покупателя самым надежным методом определения является значение номинальной силы тока, на который рассчитан устройство. Если стоит только одна цифра, к примеру 10 А, то это УЗО. Если перед числом находится большая буковка С, то это дифавтомат. Не считая буковкы С, могут стоять латинские – В и D. Они обозначают ток моментального срабатывания.
На принципной схеме дифавтомата нанесены знаки термического и электромагнитного расцепителей. Термический расцепитель защищает от перегрузки мощности в домашнем контуре, а электромагнитный – от сверхтоков, возникающих при маленьком замыкании. Дифференциальный трансформатор изображается овалом и находится как в УЗО, так и в дифавтомате.
В чем отличие узо от дифференциального автомата при монтаже?
При покупке того либо другого устройства воздействие на выбор оказывают несколько причин:
- размещение в электрическом щитке;
- условия подключения к линиям электропитания;
- необходимость техобслуживания, ремонта либо замены.
Размещая устройство в железном коробе, необходимо учесть его ограниченные размеры. Так как в нем может устанавливаться и электросчетчик. Улучшение домашней электросети вызывает необходимость установки новых модулей, но недостаток свободных мест на дин-рейке не дозволит скооперировать дифавтоматы и УЗО. Потому автоматические выключатели дифференциального тока являются более комфортными конструкциями.
Принципиально! Подсоединение защитных устройств к сети должен делать только приготовленный спец. Главное отличие узо от дифференциального автомата при монтаже – это число подсоединяемых проводов. Если брать два отдельных устройства ВД + АВ, то количество клемм составит 6 единиц. У АВДТ – их только 4. Схема подсоединения также другая.

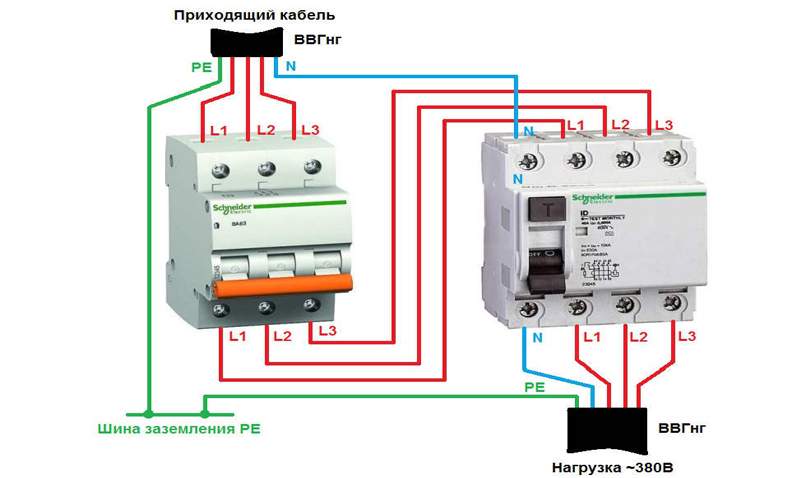

У пары автоматического выключателя (АВ) и УЗО (ВД) коммутация проводов такая:
- Клемма АВ с фазой.
- Перемычка выхода АВ с L-клеммой УЗО.
- Фаза УЗО с потребителем.
- Нулевой кабель с ВД входа N-клеммы.
- Выход N-клеммы с потребителем.
Читайте также: Плинтусные обогреватели: использование, виды, плюсы и минусы, этапы монтажа
Дифавтомат подключается тривиально. Перемычки отсутствуют. Каждый провод фазы и нулевого кабеля соединяется соответственно с клеммами на входе в автомат и на выходе к нагрузке. Для защиты стиральной машины, бойлера дифавтомат окажется самым прибыльным решением. Главное при всем этом – подбор технических характеристик, соответственных нагрузке.
Установка 1-го УЗО с группой автоматов считается экономным вариантом. Пределы срабатывания устройства различные и зависят от типа потребителей. Если они связаны с водопроводом, то ток срабатывания не должен превосходить значения 0,01 А. Для других контуров довольно – 0,03 А.
Дифференциальный устройство следует правильно подключать к полосы, состоящей из розеточных групп, ряда осветительных устройств. Разъясняется это тем, что при повышении мощности новых устройств нагрузка на проводку возрастет. Дифавтомат начнет повсевременно отсекать потребителей от питания. В конечном итоге обладатель дома обязан будет брать новое защитное устройство.
В чем различия в диагностике срабатывания узо и дифференциального автомата?
Установка пары «автомат + УЗО» средней цены имеет достоинства перед комбинированным устройством. Если одна из линий питания отключилась, то сходу найти причину отказа тяжело. Это может быть завышенная нагрузка, куцее замыкание либо ток утечки. Но по сработавшему аппарату сходу станет понятно, в чем неувязка. Если сработал ВД, то повинет пробой изоляции. Если вышло куцее замыкание и превышение мощности употребления, то – автомат.
Заметка! Русские устройства по надежности ни в чем же не уступают ввезенным устройствам. Последние имеют достоинства по времени срабатывания, качеству механических деталей и материала корпуса.
Стоимость комбинированных устройств высочайшая. Они имеют специальную индикацию, указывающую на причину появления отказа. Один дифавтомат стоит вдвое дороже, чем набор «ВД + АВ». А если учитывать, что число контуров в сети более 3-х, то разница расходов станет осязаемой.

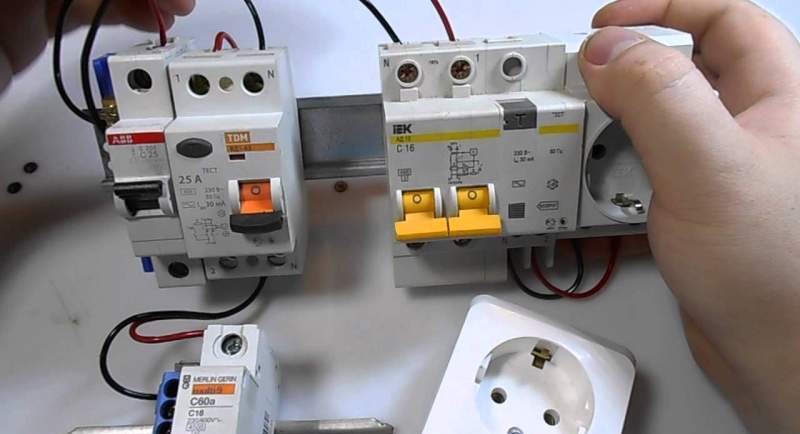

Поглядите видео «УЗО либо ДИФ автомат?»
