Чем отличается заземление от зануления ординарными словами

Наверное каждый электрик-новичок слышал о таком методе защиты от поражения током, как заземлении электроприборов. Установка трехпроводной электросети является неотклонимым условием при строительстве современного дома. Но что делать, если Вы живете в старенькой квартире, в какой при строительстве еще не применялась такая система защиты? В данном случае необходимо выполнить так называемое зануление проводки. О том, что собой представляют обе системы и в чем разница зануления и заземления, читайте дальше!

Главные отличия

Как 1-ая, так и 2-ая система защиты делает одну и ту же функцию – защита человека от поражения электричеством при прикосновении к обнаженному проводу или электроприбору, на котором происходит утечка тока. Разница только в том, что защитное зануление провоцирует мгновенное отключение электроэнергии при небезопасном контакте человека и провода, а заземление одномоментно отводит опасное напряжение на землю. Так же оно вызывает понижение напряжения занулённых железных нетоковедущих частей, оказавшихся под напряжением, относительно земли. Это и есть их общее отличие друг от друга, если гласить в 2-ух словах.

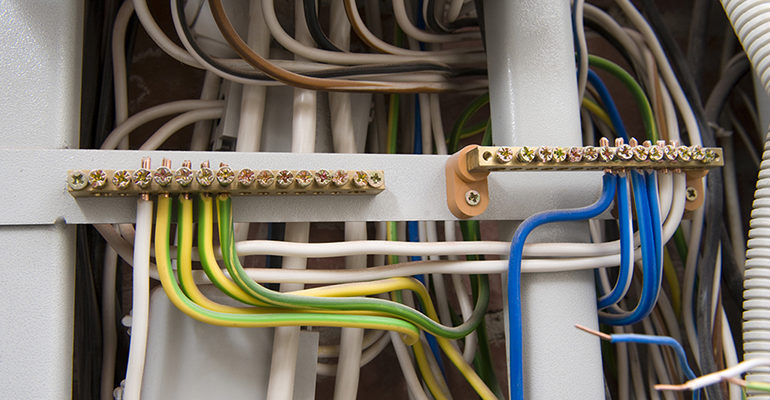

Если рассматривать вопрос более тщательно, то необходимо тормознуть на том, какой принцип деяния у каждого варианта защиты, на основании чего сразу будет видна разница других вариантов. Заземление работает следующим образом: к корпусу небезопасных электроприборов и домашней техники подключается заземляющий провод, который идет на заземляющую шину в распределительном щитке. Оттуда общий заземляющий проводник выходит к главному заземляющему контуру – железной конструкции, вкопанной в землю вблизи с домом (как показано на рисунке). Если произойдет пробой тока на корпус устройства или контакт с обнаженной токоведущей жилой, опасность минует человека.

Что касается зануления, оно собой представляет соединение корпуса электроприбора с нейтральным проводом сети – нулем. В итоге появляется замкнутый контур, как показано на схеме ниже. При появлении небезопасной ситуации произойдет куцее замыкание и автоматические выключатели на вводном щитке мгновенно отключат электроэнергию.

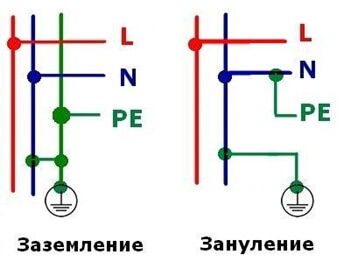

Наглядно узреть разницу между занулением и заземлением Вы сможете на данной схеме:

Возлагаем надежды, сейчас Для вас стало понятно, чем отличаются обе защитные системы и что более принципиально – как они работают. Советуем также просмотреть разницу между ними на приятном видео примере:

Отличие других вариантов

Что лучше?

Дабы Вы на сто процентов усвоили материал, для начала предоставим отличия в использовании каждой системы, на основании чего и создадим свой вывод.

Исходя из этого, можно выполнить таковой вывод – правильное заземление в личном доме легко выполнить своими руками и к тому же такая система более долговременная, а означает и неопасная. Что касается зануления, для его сотворения нужен вызов мастера и в то же время более нередкий осмотр целостности нулевого провода, что является большущим минусом при сопоставлении различий. Таковой вариант не рекомендуется применять, лучше подключить УЗО для защиты. Возлагаем надежды, что сейчас Вы сообразили, в чем разница зануления и заземления, как работают обе системы и какая более действенная для дома и квартиры.

Что такое защитное заземление и зануление чем отличается механизм работы

Во избежание аварийной ситуации на производстве, в строительстве принципиальное значение присваивают мерам по безопасности. Одна из основных – заземление либо зануление всех железных конструкций и кабелей. Зная, чем отличается заземление от зануления, можно верно применять системы защиты и исключить неисправимые ошибки.

Главные понятия

Прикосновение к поверхности, находящейся под напряжением электрической сети, небезопасно для жизни человека и животного. В исправном оборудовании корпус разделен от проводов при помощи изоляционных материалов. При повреждении изоляции на железных частях корпуса возникает высочайшее напряжение. Если оборудование не подключено к контуру заземления, контакт человека с ним приведет к поражению электрическим током.

Во избежание электротравм проектирование, установка и эксплуатация построек и электрического оборудования осуществляются согласно основному руководящему документу энергетика – «Правилам устройства электроустановок» (ПУЭ). В них содержатся общепринятые нормы и принятые эталоны по электробезопасности.

Заземление

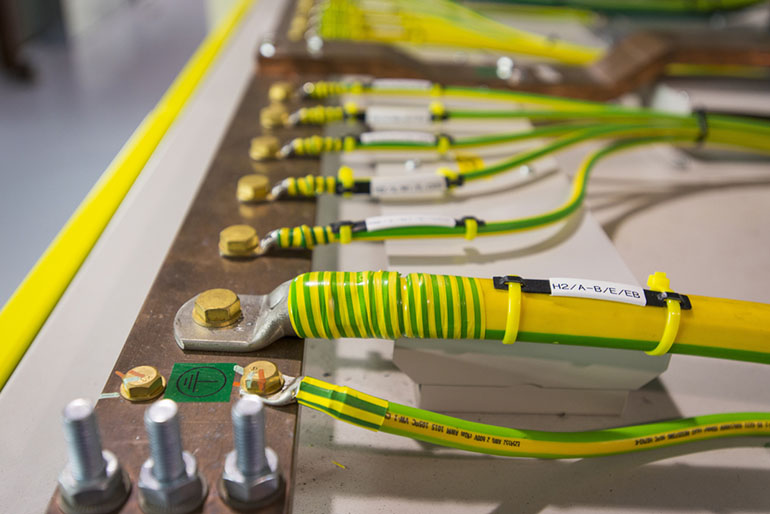

Это намеренное электрическое соединение точки сети, электроустановки либо оборудования с землей. Его устанавливают вкупе с заземляющим устройством (ЗУ). Заземляющий провод, выполняющий защитные функции, на схемах обозначается PE и окрашен в желто-зеленый цвет. Он защищает человека от поражения электротоком, также выручает электроприборы от перегорания.

Зануление

Очередной метод защитить потребителя от электротравм – защитное зануление. Это присоединение корпусов оборудования к глухозаземленному нейтральному проводнику. На схемах он обозначается N, окрашен синим цветом. Его устанавливают при неотклонимом наличии УЗО и автомата-предохранителя.

Читайте также: Как верно отличить нулевой провод от заземления

Зануление и заземление – в чем практическая разница между ними

На схемах установки систем защиты зануление и заземление отмечены отдельными проводами, а означает, делают различные функции. Главное их отличие – в методе защиты и применяемой защитной аппаратуре.

При занулении, в случае аварийной ситуации, происходит куцее замыкание, срабатывает устройство защитного отключения (УЗО) и электросеть на покоробленном участке отключается.

При заземлении при помощи ЗУ понижается напряжение прикосновения с 220 до 36 V, основное напряжение переводится в землю, а при наличии автомата-предохранителя отключается электропитание. Этот метод защищает два раза.

Цели и задачи

Основная задачка защитного заземления и зануления одинакова – при аварийной ситуации электросети не допустить поражения человека током, т.е. выполнить неопасной эксплуатацию жилых помещений и электрического оборудования.

Устройство

Есть искусственные и естественные устройства заземления.

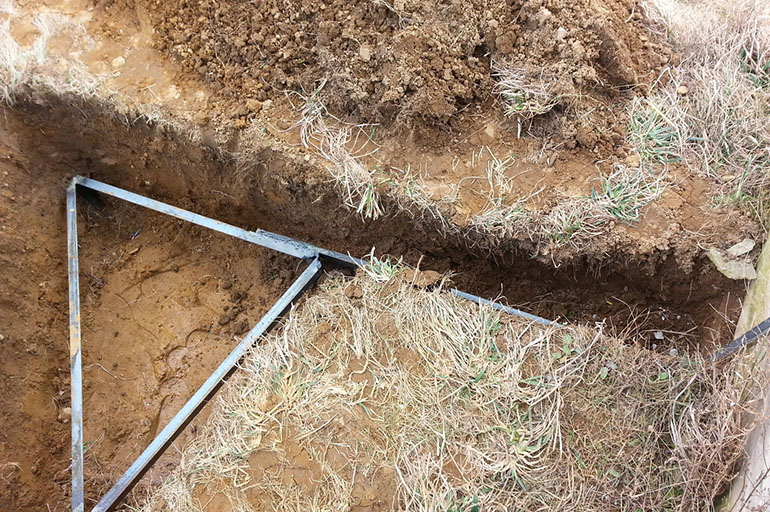

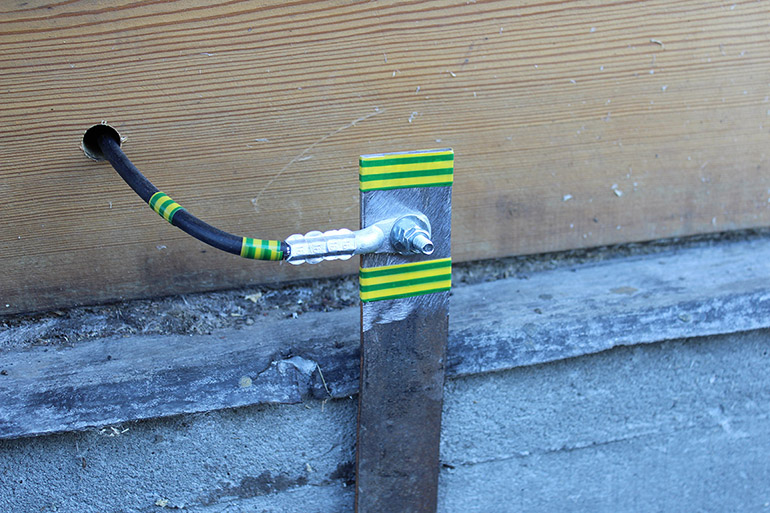

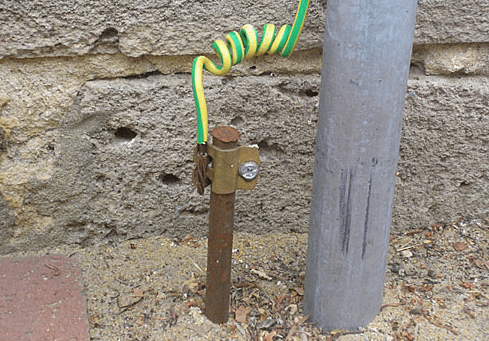

1-ые состоят или из заземляющего контура, размещенного по периметру строения, или из железного стержня и заземляющего электрода. 1-ый находится конкретно в земле. 2-ой соединяет его с точкой электроустановки либо сети. Его устанавливают при монтаже либо строительстве в фундаменте нового дома либо вблизи с домом.

2-ые представляют собой железные оболочки кабеля, металлоконструкции, трубы, один конец которых находится в земле.

Устройство зануления устанавливается на понижающем трансформаторе cо вспомогательными защитными отключателями либо автоматами-предохранителями.

Механизм работы

Он заключается в понижении напряжения прикосновения до малого значения. Дальше происходят отвод основной силы тока в землю по признаку меньшего сопротивления и последующее отключение электроэнергии при помощи УЗО.

Читайте также: Как заземлить стиральную машину в квартире если нет заземления

При занулении – в случае повреждения электросети – создается куцее замыкание и отключается электроэнергия при помощи УЗО. По эталонам ПУЭ, время автоматического отключения покоробленной полосы не превосходит 0,4 секунды.

Области использования

Заземление используют в быту и при строительстве новых жилых построек. Зануление устанавливают только там, где заземление выполнить нереально. Для неопасной эксплуатации электрического оборудования и помещений в индустрии применяют оба метода защиты от повреждений электросети.

Техническое выполнение

Устанавливая приспособления для безопасности, нужно осознавать всю ответственность за исполняемые деяния и оценивать последствия. Непременно точное и полное следование инструкциям, обозначенным в ПУЭ. Там содержатся сведения о заземлителях, заземляющих защитных проводниках, системах и схемах защиты и автоматики.

Известны 5 систем защиты электрических сетей от повреждений:

1. Системы TN-C / нулевой проводник N и нулевой защитный PE совмещены по всей собственной длине. Кооперативный проводник обозначается аббревиатурой PEN, применяется для электроснабжения трехфазных нагрузок.
2. Системы TN-C-S / совмещенный PEN соединены с глухозаземленной нейтралью, используются для однофазовых нагрузок.
3. Системы TN-S. В этой системе нулевой защитный и нулевой проводники разбиты по всей собственной длине, что значительно увеличивает ее безопасность.
4. Система TT рекомендуется в дополнение к системе TN-C-S.
5. Система IT / нейтраль источника питания изолирована от земли, устанавливается в электроустановках завышенной требовательности (поликлиниках, угольных шахтах).

Ранее в жилых помещениях использовали более 2-ух проводов – фазный (L) и нулевой (N).

Читайте также: Какую гофру применять для проводки кабеля под землей

По современным требованиям ПЭУ, используют следующие схемы:

• трехпроводную – фазу (L), ноль (N), защитный (PE) от заземлителя для однофазовой сети;
• пятипроводную – 3 фазы (L1–L3), N, PE для трехфазного питания.

Достоинства и недочеты

Что надежнее: зануление либо заземление

Обе системы защиты устанавливают в целях безопасности жизнедеятельности человека. Выбор того либо другого варианта находится в зависимости от местоположения, предложенных событий, критерий эксплуатации.

По всем характеристикам заземление надежнее защищает от случайного поражения током, тем создавая безопасность проживания и труда человека.

Зануление используют в старенькых домах русской постройки, где провести защитный контур заземления уже нереально. По современным эталонам ПУЭ, в новых проектах устанавливается защитная система заземления.

Можно ли делать зануление в квартире при помощи заземления

На вопрос, можно ли делать зануление в квартире при помощи заземления, ответ отрицательный. Если следовать правилам, прописанным в ПУЭ, это делать воспрещается. Дело в том, что для сотворения зануления в этажном электрощите предусмотрена отдельная шина, которая соединяется с глухозаземленной нейтралью. Заниматься самодеятельностью в жизненно принципиальных вопросах не стоит, тем паче что ответ на этот вопрос будет касаться не одной тысячи людей, живущих в многоквартирном здании.
