Занимаясь в квартире либо доме электромонтажными работами необходимо не запамятовать приобрести кабельный крепеж – особые электромонтажные изделия для крепления на кирпичных либо бетонных стенках и перекрытиях кабеля без защитных коробов (кабельных каналов) и труб (пластмассовых гофр либо металлорукавов).
Верный выбор крепежа — более принципиальное дело, чем выбор самого кабеля либо провода. Современные крепежные изделия — это гарантия высококачественного и надежного крепления!

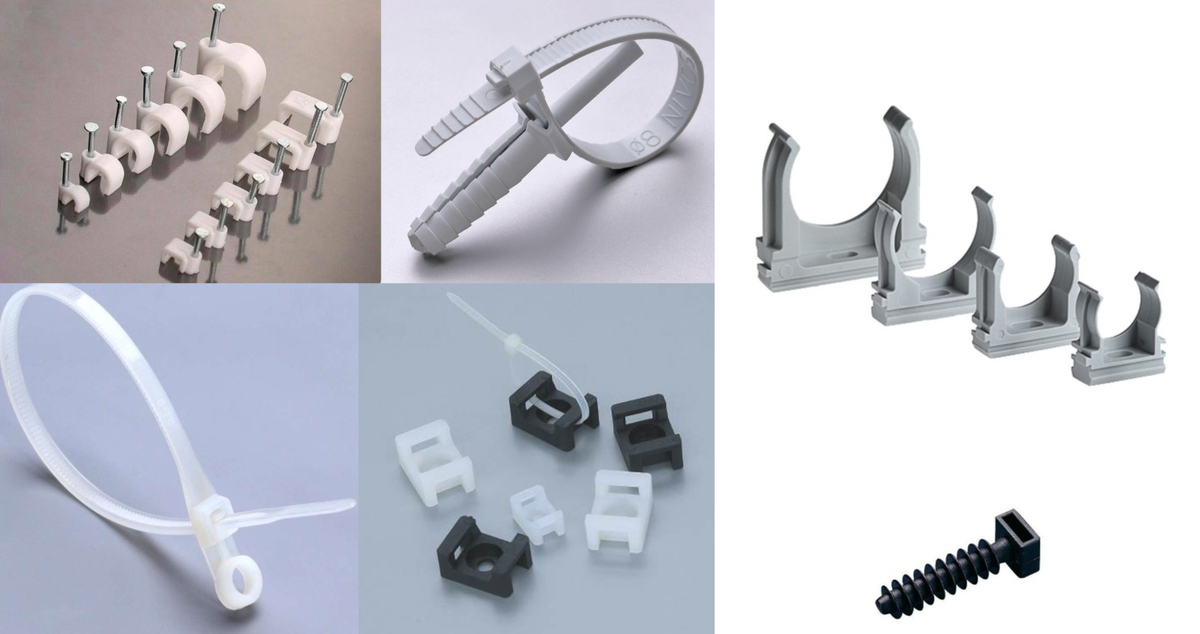

Часто встречающийся вид кабельного крепежа для резвого закрепления проводов и кабелей – электроустановочная скоба. Она представляет собой пластиковую полоску в виде буковкы «п» либо изогнутую дугой, круглой либо плоской формы зависимо от формы проводника, который она и будет держать. В набор скобы заходит гвоздь или саморез.
Самую большую популярность в быту получили электроустановочные скобы, которые используются для крепления проводов и кабелей маленького сечения. Эта скоба может быть применена для крепления проводников на стенках и перегородках из кирпича, штукатурки, пластика либо дерева. Также скобы могут быть и металлическими. Они в состоянии задерживать кабель на перекрытиях из всех материалов с помощью саморезов, огромных гвоздиков либо дюбель-гвоздей.
Для крепления провода либо кабеля находящегося в гофрированной трубе либо металлорукаве комфортно применять особые крепежные клипсы, которые закрепляются на кирпичной либо бетонной поверхности при помощи дюбель-гвоздей. Для этих целей могут также употребляться железные скобы BSM.
Железные скобы BSM
Хорошим исходя из убеждений удобства и цены вопроса является вариант крепления провода либо кабеля пластмассовым дюбель-хомутом. Сверлите отверстие подходящего поперечника и вставляете в него дюбель-хомут с проводником снутри. Выходит стремительно и довольно прочно.
Одними из последних новинок посреди кабельного крепежа стали самоклеющиеся площадки. Они применяются, если кабель нужно проложить по декоративной поверхности, которую нельзя попортить, к примеру, по мебели. Дабы установить данную площадку, необходимо отклеить слой защиты бумаги и прилепить крепеж к ровненькой незапятанной поверхности. Дальше сам кабель присоединяется к площадке при помощи специального крепления либо хомута.
В случае, когда под рукою не окажется ни 1-го из особых креплений, можно выполнить их без помощи других. Для этого подойдет неважно какая узкая жесть либо пластик. Необходимо порезать их полосами и использовать как скобу. Это достаточно пользующийся популярностью, хотя уже и издавна устаревший метод крепления проводов и кабелей. При монтаже середина полосы крепится к стенке дюбелем, а ее концы обхватывают и держат кабель. Главное не запамятовать позже поменять это рукоделие более эстетичными проф крепежными элементами.
Крепление провода к стенке при помощи железных полосок
При выполнении электромонтажных работ необходимо держать в голове об одном принципиальном правиле. Ни при каких обстоятельствах нельзя прикручивать кабель саморезами либо прибивать его гвоздями, так как порча внешнего слоя защиты провода и изоляции токопроводящих жил может привести к повреждению самого проводника и самым грустным последствиям. Потому наилучшим решением для крепления кабеля к стенкам при электромонтажных работах будет внедрение специального кабельного крепежа.
О методах крепления кабеля
На веб-сайте habrahabr.ru Влад aka vvzlad 10 декабря опубликовал продолжение собственной статье о электрических кабелях. Выкладываю тут в направленном на определенную тематику разделе эту статью дабы она не потерялась на хабре — все-же это веб-сайт про IT технологии. Думаю статья будет увлекательна всем, кто без помощи других желает что-либо выполнить с проводкой дома либо в гараже.
Закончите скручивать — 2. О методах крепления кабеля
Создатель: Влад Веб-сайт создателя: https://7del.net
По заявкам слушателей, так сказать. Верно соединить кабель — половина дела, но если он будет свободно болтаться, то длительно он не проживет — либо заденут, либо разорвут, либо откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще ужаснее — поди-ка найди место пропадания контакта. Так что эта статья скажет о том, какими методами можно закрепить кабель так, чтобы он никуда не делся.
Ну и вот такие крепления безобразны, неудобны, и выдают непрофессионала:
Крепление проводов к стенке
Что, в сути, представляет собой процесс крепления проводов? Это деяния, направленные на соединение(оно может быть жестким либо нет, разъемным, либо неразъемным и т.д.) 1-го объекта(кабеля), который не способен без помощи других задерживать свое положение в пространстве, к другому объекту(стенке, опорам, мачтам и другой экзотике), который, обычно, еще более жесткий, и не нуждается в дополнительных подпорках.
Стенки бывают различные, это факт. Но почти всегда их систематизацию можно свести к трем видам:
Плотные стенки Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягенькие смеси, в том числе и гипсовые. В общем-то, куда можно закрутить саморез без всяких заморочек. Заморочек обычно не появляется, необходимы только саморез и отвертка. Ну и кто-либо, кто будет крутить, естественно. Закручивается просто, держится прочно, вешайте что угодно. После выкручивания оставляет наименьшую дырку. Твердые стенки Твердые смеси, бетоны, кирпич, цементы, стяжки. То, куда саморез не вертится. Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, либо ссср-филов), вставляем туда пластмассовый дюбель(чопик, как молвят таджики), либо ссср-стайл: вручную выточенный кусок деревяшки, и в него уже закручиваем саморез. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше. Тонкие стенки Пластик, гипсокартон, ГВЛ, и остальные тонкие материалы, за которыми — пустота. Соответственно, саморез туда лучше не крутить — большая часть его просто будет висеть в воздухе. А вот здесь обычно появляются вопросы — при попытке закрутить туда саморез, он проваливается, никчемно вертится, не хотя держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-либо осязаемой нагрузке он просто выгнется и вырвется из стенки, оставив за собой дырку.
Для таких случаев существует много решений, которые так и именуются — крепежи для пустотелых конструкций. Вот 3 часто встречающихся вида:
Молли(MOLLY, «зонтик»), личный случай анкерных болтов.
Суровая железная конструкция, которая раскрывается(время от времени даже особым инвентарем) на той стороне стенки, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под осветительные приборы), хоть навесное оборудование.
Смотрится вот так:
Из минусов — нужно сверлить отверстие за ранее, и не малеханькое.
Дрива(дюбель со сверлом DRIVA(металл) либо TT22(пластик)), устрашающего вида сверло, будто бы специально предназначенное для лоботомии
Смотрится вот так:
Вставляется в шуроповерт (хотя возможно обойтись и дрелью, и даже отверткой), и закручивается в стенку, как обыденный саморез:
Выходит вот такая блямба, в которую уже закручивается саморез:
После этого уже на этот саморез можно прикручивать все что для вас нужно. Я выше демонстрировал железную, а бывают к тому же пластмассовые:
Бабочки(дюбеля-бабочки, TNF, TNF-W)
Смысл прост. В стенке делается дырка, дюбель выпрямляется и засовывается в стенку. Начинаете закручивать саморез — он цепляет далекую часть дюбеля и тянет к стенке, сжимая его таким макаром, что он оказывается прижатым к стенке с другой стороны.
Недочеты — он непременно должен что-то держать с «вашей» стороны, по другому узкий ободок проминается, и дюбель совместно с саморезом исчезает в глубинах стенки. Картину на веревочке просто так на таковой дюбель не повесишь.
Все перечисленные выше крепежи применяются только для пустотелых конструкций — стенок из ГВЛ, ГКЛ.
В итоге вышеозначенных мероприятий у нас появилась стенка, готовая к вкручиванию саморезов. Но провод саморезами прикрутить не получится, такое срабатывает только с русской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.
Вариант 1-ый: провода в трубе.
А поточнее в гофре. Именуется «Труба гофрированная ПВФ с протяжкой»
Протяжка — это та проволока, что торчит с обоих концов.
Один конец закрепляется на проводе:
А за 2-ой нужно аккуратненько потянуть, и кабель окажется в гофре.
Штуки посреди — крепления.
Они прикручиваются к стенке саморезами:
И в них защелкивается гофра:
Выходит вот так:
Для большего удобства крепления могут защелкиваться друг в друга, для ровненького монтажа сходу нескольких гофр.
Главное достоинство гофры — она герметична. Потому ее можно применять на улице:
Правда, нужно учесть что в данном случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, находящиеся вверху, просто может залиться пара л. воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть особые крепления, которые еще дополнительно защелкиваются поверх, но я их почему-либо издавна не лицезрел в магазинах. Естественно, все соединения для эксплуатации на улице нужно по способности герметизировать. Хотя бы обычным герметиком, если нет уплотнителей.
Еще ПВХ гофра не любит нередкого засовывания-вынимания из креплений, совершенно — закрепил и все. По другому она мнется и трескается:
Кстати, здесь крепления защелкнуты друг в друга.
А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, выручает от раздавливания провода при замуровке в расширяющиеся консистенции. Правда, таковой рукав не следует класть там, где есть риск затопления, либо погрызания мышами. В этих случаях лучше применять такую же гофру, но железную. Именуется металлорукав, обычно с длинноватым кодом, в каком зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». ��
А еще гофра выручает провода от любознательных взглядов, а чувство красивого — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не обидит наши чувства красивого, так как он будет проложен за навесным потолком либо закроется перегородкой.
Для начала, его нужно собрать, чтобы зрительно отличить его от других таких же пучков, и предупредить запутывание.
Думаю, разъяснять что такое нейлоновая стяжка, здесь никому не нужно? Все лицезрели ее хоть раз.
На одном из кончиков есть головка с защелкой-храповиком:
А по всей остальной длине стяжки — наклонная рифленая поверхность. Защелка пропускает исключительно в одну сторону, а в другую — стопорится.
Оборачиваем провода, защелкиваем, затягиваем до максимума. По желанию — обрезаем кончик.
Само-собой, разовая. Что-то нужно вынуть либо добавить — режем, и защелкиваем новейшую.
Не подходит для отрицательных температур и броского солнца — на морозе становится хрупкой, после этого 1-ый порыв ветра красиво срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, находится в зависимости от производителя). Не обожают лишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по последней мере стопроцентно. Закрепите еще на чего-нибудть.
К примеру на железную стяжку:
Так и именуются — стяжка из нержавеющей стали.
Принцип понятен, заправляем и затягиваем. Очень крепкая, держит, емнип до 30 кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — просто прорезает оболочку кабеля, но так и не рвется.
Снутри — шероховатый шарик снутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(на сто процентов ему выпасть не дает небольшой железный язычок, его видно на фотке), а когда пытаетесь вынуть назад — шарик катится назад, попадает в неширокую щель, и прижимается к ленте тем посильнее, чем посильнее вы тянете.

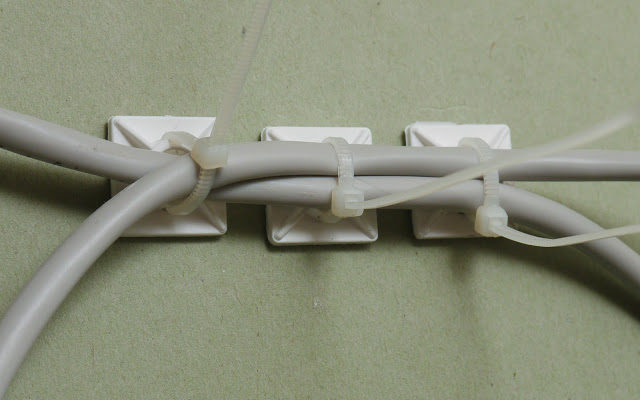

Но стяжки к саморезам укреплять неловко. Для устранения этого недочета есть площадки для кабельных хомутов
Есть виды с клеевой площадкой либо без нее. Естественно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не прогуливается. ИМХО, единственное использование площадки — наклеить сходу в необходимое место, перед прикручиванием саморезом(для этого есть особое отверстие в центре).
После этого продеваем в узенькие дырочки стяжку и фиксируем ее на кабеле
Вот, кстати, три вида — на клей, на саморез, и на саморез в железный дюбель.
Крепко держится только обычный саморез с широкой головкой, закрученный в DRIVA-дюбель.
Одна из моих самых возлюбленных штук — дюбель-хомут.
Прекрасное решение. Думаю, что все уже додумались, что с ним делать, но я все таки объясню. Сверлим дырку:
Оборачиваем кабель хомутом:
И запихиваем его в дырку!
Все. Кабель накрепко закреплен.Хомут еще толще стяжки, и при правильном отверстии просто несет вес даже пучка силовых кабелей.
Хит всех времен и народов, возлюбленный крепеж монтажников провайдера. Скоба крепежная пластмассовая.
Доступная, продается во всех магазинах. На этом ее плюсы завершаются. Не знаю, может есть какая хитрость, но я за 10 с излишним лет так и не сумел научиться ее забивать с первого раза и без брани. Гвоздик небольшой, держать неловко. Отлично держится только в древесных поверхностях, что вместе с любовью монтажников укреплять ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще время от времени их пробуют вбить в пластмассовые плинтуса и штукатурку бетонных стенок. Либо в раствор между кирпичами, да. В общем так делать не нужно, за такое монтажники в аду пылают, над коптящим костром из кабельной изоляции.
Пластмассовые серьги для кабеля(да-да, так и именуются) и железные скобы для кабеля(против них, в отличие от их пластмассовых тезок я ничего не имею).
1-ые неплохи тем, что крепятся всего одним саморезом, но в отличие от дюбель-хомутов ее можно применять пару раз — саморез вывернуть, кабель добавить-убрать, и закрутить снова. А железные скобы отлично держат хоть какой тяжкий кабель, и владеют хорошим усилием на разрыв, удачно справляясь с атаками уборщиц, ногами и руками гостей и любителями прикрепить свой кабель к чужому.
Уникальная статья была вывесена на habrahabr.ru тут. Я советую пройт и по ссылки и почитать комменты, которые достаточно увлекательны и дополняют статью.
Как раз в комментах приведены и другие методы крепления проводов: кабель-каналы. Так же на данный момент при устройстве пола применяют пластмассовые плинтуса, в каких по дефлоту встроен кабель-канал. В них так же можно прокладывать кабеля.
Думаю эта статья поможет для вас разобраться с прокладкой электрики как в своем гараже, так и при ремонте проводки дома.
