Автоматические ворота своими руками распашные

Автономные ворота отличаются безопасностью и удобством заезда на участки либо в гараж. Электрическим приводом может быть управлять прямиком из авто. А дабы впустить машину гостей во двор, для вас не придётся покидать комфортный дом и кидаться под дождик. Всё, что для вас пригодится выполнить, это надавить на кнопку вашего брелока.

Да, вас может отпугнуть высочайшая стоимость, но если у вас есть хотя бы маленький опыт в ремонте и строительстве, то вы без заморочек можете выстроить автоматические ворота своими руками. Всё, что необходимо для этого, уже издавна валяется без дела в гараже либо фактически даром отдают на рынках.

Виды и особенности конструкций

Существует огромное количество проектов различной степени трудности. Но всегда в них есть что-то общее. Какие бывают автоматические ворота, если откинуть всякие очень уникальные конструкции, знает фактически каждый владелец участка.

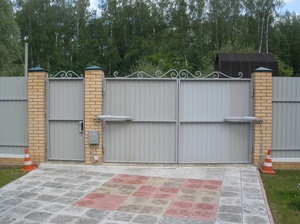

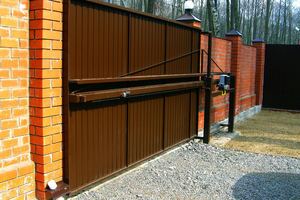

Распашные ворота

Проще говоря, это две створки, которые крепятся к боковым опорным столбам с помощью петель. Они очень надёжны и ординарны. Сделать такие распашные ворота с электроприводом своими руками проще всего.

Но они имеют ряд минусов:

• требуют места для открывания (наружу либо вовнутрь);
• для них пригодятся очень устойчивые боковые столбы (дабы они не наклонились и их не заклинило);
• необходимо два синхронно работающих привода (когда как другие системы нуждаются исключительно в одном);

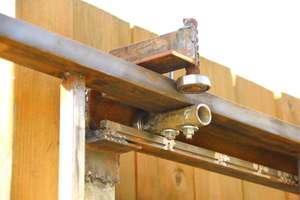

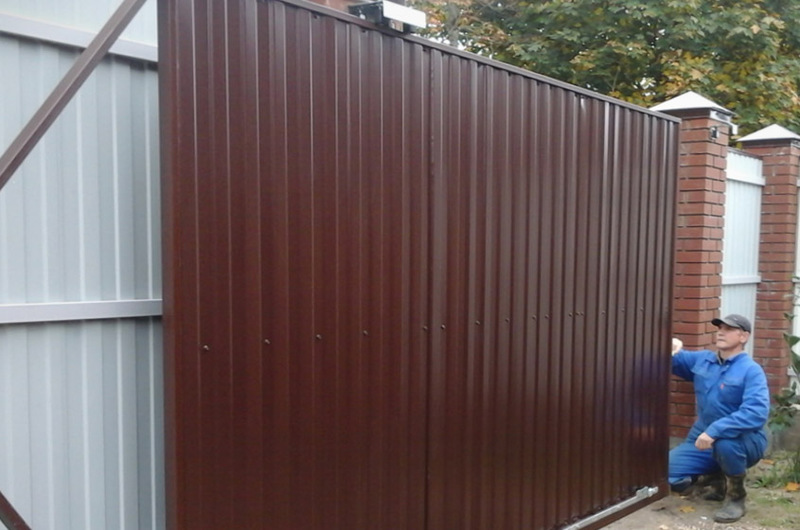

Откатный механизм

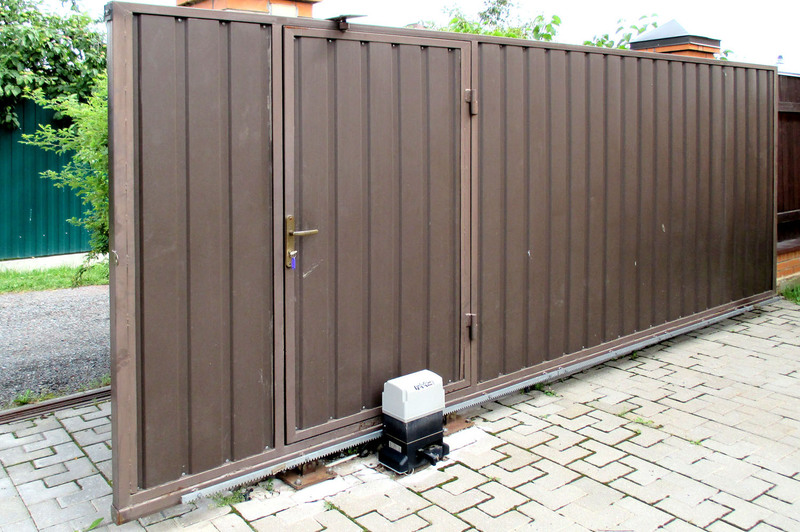

Есть и откатные ворота, которые очень комфортны. Они имеют особое полотно, которое можно отодвинуть вплотную к забору. Зависимо от опоры они делятся на 3 вида:

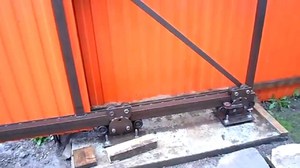

1. Консольные — вверху направляющая, а снизу прикреплены ролики, которые имеют размеренную опору. Они числятся самыми надёжными и комфортными.
2. Рельсовые — ворота фактически не применяют из-за того, что они требуют очень ровненькой площадки и нередкого обслуживания рельса.
3. Навесные — их устанавливают там, где нет способности выполнить упор на землю, из-за её выпуклости либо рельсов. Также их можно выполнить из 2-ух частей.

Методы автоматизации приводов

Существует несколько фаворитных видов приводов, которые будут приводить в действие створки ворот. Такие приводы можно сконструировать своими руками, и это их главное преимущество. Механизмы бывают такие:

• Кривошипно-шатунный механизм;
• С винтообразной либо червячной передачей;
• Работающий средством реек либо зубчатых колёс;
• Механизм цепной либо ременной передачи.

При изготовлении традиционных распахивающихся ворот применяют линейные приводы — винтообразные и червячные. Их можно сделать без помощи других из обычного электродвигателя и рычага, а можно применять актуаторы спутниковых антенн, автоматические стеклоподъёмники, стеклоочистители. Это дешёвые детали, которые могут остаться после ремонта автомобиля.

Изготовка ворот своими руками

Так как распашные ворота являются одними из самых фаворитных посреди домовладельцев, то для них различными фирмами выпускается огромное количество различных устройств. Они отличаются качеством, но стоимость может оттолкнуть обычного человека — всего только за один набор придётся дать несколько сотен даже не рублей, а евро. Конкретно на этом шаге люди и думают, а может быть ли выполнить такие ворота самому.

Перед хоть какими работами нужно провести предварительные мероприятия. В том числе нельзя пропускать шаг планирования:

• Необходимо избрать место для их установки;
• Обусловиться со методом открывания — вовнутрь либо наружу;
• Высчитать габариты ворот;
• Поразмыслить, как будет происходить установка;
• Избрать крепления и метод их установки;
• Отыскать место для прокладки электропроводов;
• Организовать питание от аккумов либо же от центральной электросети.

Только после того, как перечисленные выше моменты будут разобраны, можно приступать к строительству.

Лучший размер створок

При выборе их размера следует опираться прежде всего с виду автомобилей, которые будут у вас в гараже. Для обычных легковых будет довольно ворот шириной от 2,5 метров, тогда как грузовой транспорт, трактора могут востребовать не только лишь ширину более 4 метров. Кроме замеров самого проёма также следует позаботиться и о ширине подъездного пути. Если на нём нереально и проблемно совершить какие-либо нужные манёвры, то его расширяют приблизительно в полтора-два раза. И стоит мыслить о будущем, и заблаговременно сделать ворота огромного размера.

Подбор материалов

Хорошими показателями прочности и жёсткости для сотворения каркаса ворот владеют профильные трубы. В большинстве случаев применяют конкретно их.

А вот для самого полотна ворот нет совершенно точно наилучшего материала. Кто-то обращается к обычным доскам, железным листам, кто-то — к поликарбонату и профлисту. Всё зависит только от ваших денежных способностей, так как любой из материалов полностью способен обеспечить надёжную защиту.

Опорные стойки делаются из железных труб, брусьев, железобетонных, каменных либо кирпичных столбов. Снова же всё зависит только от денег, которыми вы располагаете. Более дорогой материал прослужит подольше, но его ремонт обойдётся в большую сумму.

Ресурсы для работы

Итак, можно перейти к определенному подсчёту нужных материалов, инструментов и устройств. Весь перечень может показаться достаточно впечатляющим, но, без любого из его частей достаточно тяжело обойтись:

• Материалы для опорных стоек;
• Профильные трубы для производства каркаса;
• Материалы для производства полотна ворот;
• Петли и крепёжные механизмы;
• Приобретенные либо самодельные приводы для открывания и закрывания ворот;
• Аппарат для сварки;
• Аппарат для шлифовки;
• Заклёпочный аппарат;
• Дрель для работы с металлом;
• Гаечные ключи;
• Измерительные инструменты (рулетка, уровень, угол).

Если список работ предугадывает также установку опорных конструкций, то нужно также поразмыслить и о таких инструментах, как лопаты и кирки. Пригодятся также тачки для вывоза грунта, ёмкости для материалов, которые пойдут на создание фундаментов.

Этапы строительства

Первым шагом будет строительство опорных конструкций. Они должны находиться так глубоко, как это может быть. С несущими столбами работает обычное правило — чем они поглубже установлены, тем устойчивее вся конструкция.

Их установка происходит достаточно легко — выкапываются две очень глубочайшие ямы, в них помещаются сами столбы. При помощи уровня им задаётся строго вертикальное положение, после чего в ямки засыпается щебень, песок либо бетон. По мере надобности всё это утрамбовывается. А на опорную конструкцию крепятся петли.

2-ой шаг — это изготовка самих створок ворот. Поначалу подготавливается место, на котором будет происходить сварка. Нужно обеспечить устойчивость конструкции во время работ, также геометрическую точность соединения всех деталей. После чего заготовленные трубы нарезаются на части нужного размера. Потом они свариваются в прямоугольный либо квадратный каркас. Укрепление происходит с помощью дополнительных диагональных перекладин и усиления углов конструкции металлическими пластинами. После зачистки и шлифовки швов укрепляют заготовленный материал для полотна.

Главной чертой, которой должны владеть ворота — это жёсткость. Основной предпосылкой деформации конструкции после строительства является ветровая нагрузка. Следует поразмыслить о том, дабы каркас обеспечивал жёсткость конструкции на всей её площади. Также необходимо отрешиться от очень тонких и пластичных материалов.

Третьим и завершающим шагом является изготовка и крепление привода. Основной трудностью большинства людей на этом шаге является выбор между рычажным и линейным механизмом. Но это достаточно легко выполнить — нужно измерить расстояние между началом поверхности полотна и наружным краем опорной конструкции. Если оно больше либо равно 150 мм, то в ход идёт рычажный привод. В случае если расстояние меньше обозначенного значения, применяется линейный привод.

При установке устройств на мощные опорные конструкции необходимо заблаговременно приготовить для них ниши в кладке. Также нужно учесть весь всей конструкции, и если она будет превосходить 100−120 кг — добавить ещё по одному приводу на каждую из колонн.

Самостоятельное создание привода

А сейчас самое увлекательное. Изготовка такового кустарного привода под силу выполнить людям даже без особых способностей. Что пригодится для этого:

• 2 винтообразных домкрата от автомобиля «ВАЗ»;
• 2 механизма стеклоочистителей;
• Части профильных труб, подходящие по длине;
• Листы стали шириной 5 мм;
• Винты 6х10 мм;

Сперва происходит демонтаж опорной платформы домкрата. Ничего не стоит выкидывать — всем деталям найдётся использование в дальнейшем. Потом нужно разобрать механизмы стеклоочистителей и отложить в сторону электромоторы с редуктором. Конкретно они и пригодятся для производства приводов.

Из части трубы изготавливают присоединительную муфту длиной 5−7 см, потом укрепляют её к винту «вазовского» домкрата. А в верхней его части приваривают пластинку 8х8 см для крепления двигательного механизма стеклоочистителей. Потом из других частей труб изготавливают крепёжные механизмы и нарезают в них резьбу.

Установка автоматики происходит в следующем порядке:

• К опорным конструкциям при помощи сварочного аппарата присоединяются особые крепления в форме буковкы «П», которые обеспечат подвижное соединение;
• Для оси вращения применяются калёные болты поперечником до 1 см. Следует заблаговременно побеспокоиться об их качестве, так как эта деталь будет посильнее всего подвергаться износу;
• Сначала делается крепление устройства к опорным столбам, и только позже к самим створкам;
• Электродвигатель лучше устанавливать с нижней стороны конструкции для защиты его от повреждений и на самом краю поверхности полотна.

После монтажа нужно вручную (без роли привода) пару раз открыть и закрыть ворота, дабы проверить их подвижность. Настройка привода должна происходить только при отключённом питании. Сам механизм можно поместить в кожух для дополнительной защиты. Его можно приобрести раздельно, но, хорошим вариантом также будет сделать его из средств находящихся под рукой.

Итак, для производства самих ворот довольно будет только способностей в воззвании со сварочным аппаратом. Но изготовка привода, автоматизирующего движение створок, принуждает многих людей отойти от идеи самостоятельного производства. Но конструкция смотрится сложной лишь на 1-ый взор. При должном усердии можно изучить все нужные материалы и без усилий сделать автоматические ворота своими руками.

Автоматические ворота и привод своими руками

Основным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, другими словами с помощью пульта управления. Комфорт автоматизации в особенности чувствуется в зимнее время, когда владельцу домовладения либо гостям не приходится контактировать с холодной устройством.

Установить электропривод на ворота не просто, но если учитывать створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом удачного функционирования всей конструкции.

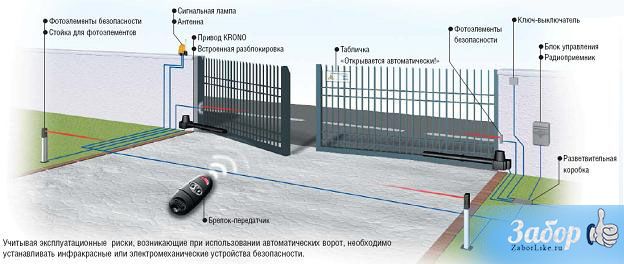

Набор автоматики обычно содержит несколько устройств:

фотоэлементы – 1 уп.;

блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота приблизительно за 15 секунд.

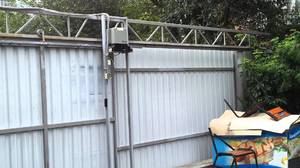

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика не станет работать. Отсутствие препядствий перед просветом – принципиальное условие длительной службы ворот. Мельчайшая помеха приведет к сбою в работе устройства и заклинит створки.

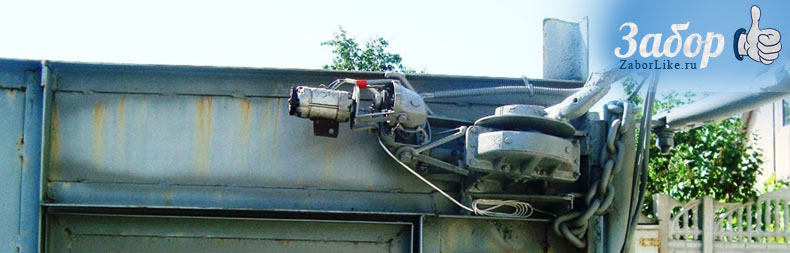

При сборке самодельного привода применяют механизм спутниковой антенны – его червячная передача подменяет настоящий электропривод. По сопоставлению с магазинным вариантом поворотный мотор более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, с помощью которого будут раскрываться ворота, нужно запастись парой рабочих приводов с длинноватыми штоками, пультом и трансформатором с спектром мощности 36 – 40 В. Пульт пригодится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще пригодятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается либо перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в 2-ух вариантах – линейном и рычажном.

Какой из них избрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см применяют дешевенький линейный привод. Для огромных характеристик прямо до 3 см подходит рычажный тип.

Определившись с приводом, выбирают набор. При всем этом руководствуются шириной створки и вероятными ветровыми колебаниями. К примеру, средняя ветровая нагрузка на местности приравнивается 40 кг/ м. Для ворот из профлиста со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Беря во внимание припас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

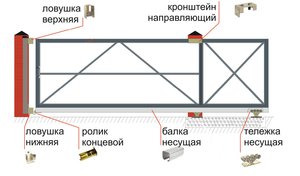

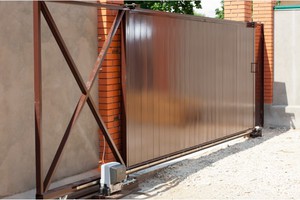

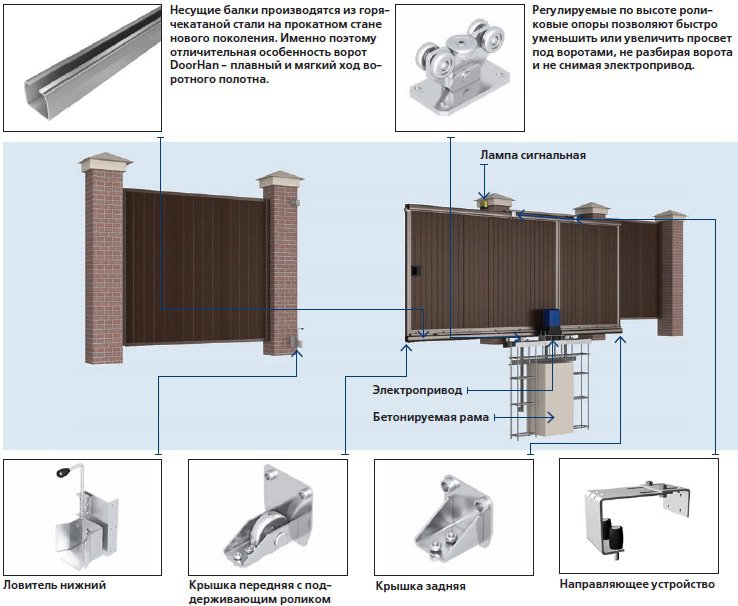

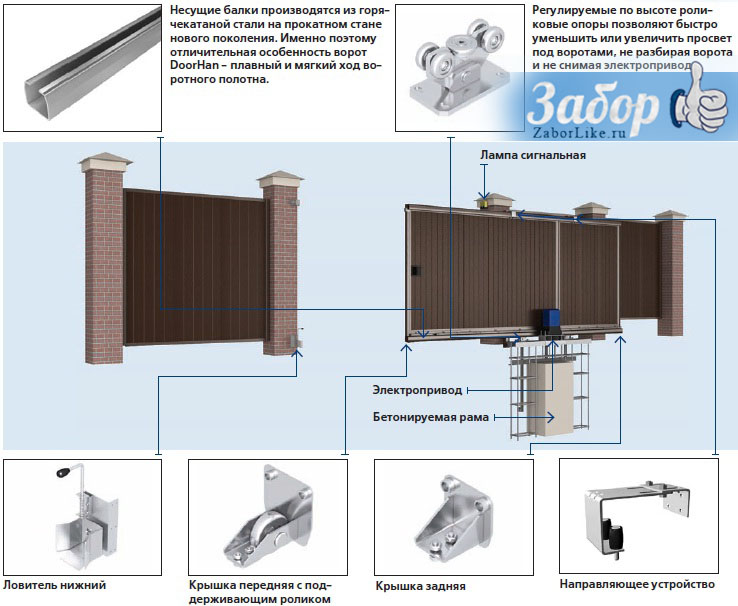

Комплектующие для автоматических откатных ворот

Также рекомендуется учитывать интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода используют его так. Если створка раскрывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким макаром, в течение каждого часа ворота сделают свою работу 30 раз. Для личного дома такая пропускная способность возможно окажется излишней, а для приличного предприятия – слабоватой.

Принципиальным моментом является легкость движения створок. Когда столбы и петли стоят совершенно ровно и петли отлично смазаны, ворота будут работать исправно. Но зимние погодные условия в состоянии создавать дополнительное сопротивление. Отсюда вывод – привод нужно брать с припасом мощности.

Как выполнить автоматические распашные ворота своими руками

Типов ворот на сегодня существует много, и любой из них имеет уникальный механизм автоматизации. Своими руками более просто выполнить автоматические распашные ворота. Весь процесс разбивается на этапы.

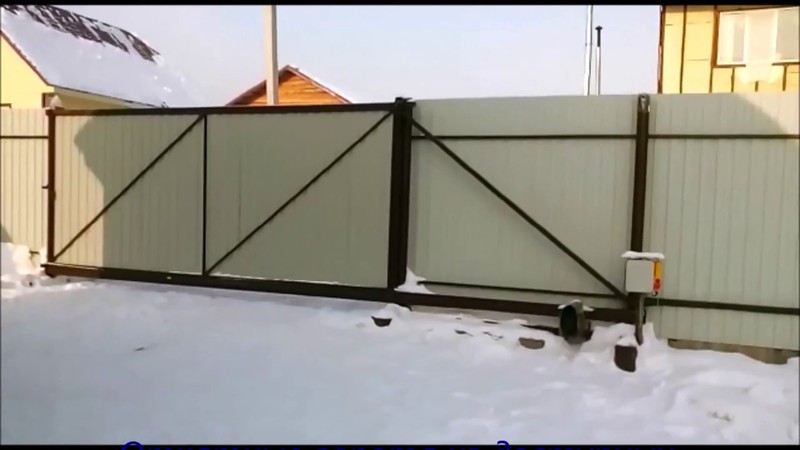

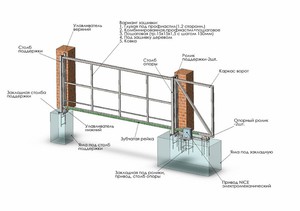

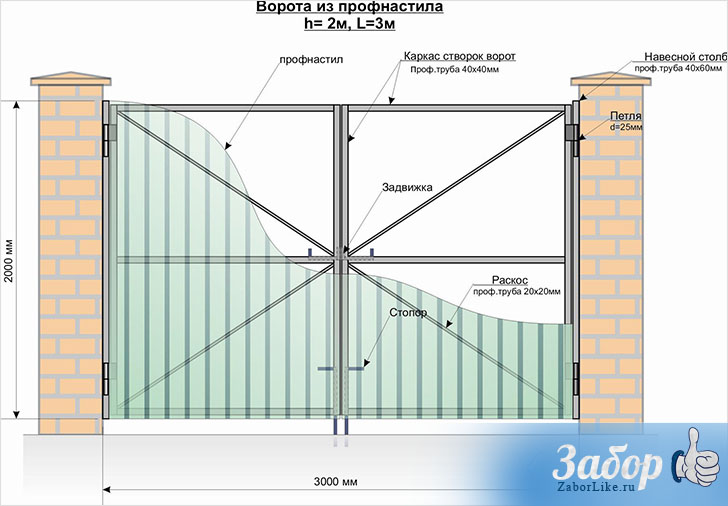

Схема ворот из профлиста

Изготовка ворот. Для него берут сварочный аппарат, профильную трубу либо уголок, листовую сталь либо профлист, также различный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах хотимых ворот. Для получения высококачественной конструкции учитывают характеристики створок и зазор, остающийся меж ними.

Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают приготовленным материалом. Сборку проводят на ровненькой поверхности с соблюдением геометрии воротных створок.

Воротная рама. Для въездной конструкции она не нужна. В землю вводят опоры и закрепляют на столбах створки с помощью навесов. Безрамную конструкцию фиксируют с помощью бетона с соблюдением четкого расстояния между опорами и точного вертикального расположения. Если выбором владельца стала настоящая воротная рама, он должен правильно высчитать длину-ширину и выдержать параллельность линий и диагональ.

Установка. Независимо от того, что поставил владелец – раму либо столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не тяжело. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной устройством створки ставят и фиксируют с помощью струбцин (зажимов с винтом). Время от времени в процессе позиционирования используют сварку, избытки которой потом подрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Поначалу приваривают крепления – держатели раздвижного механизма. Укрепляют их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предвидено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Дальше занимаются установкой электропривода. Поначалу его переводят в ручной режим, зачем пользуются ключом, приложенным к устройству (разблокировка упрощает перемещение штока механизма). После чего шток выдвигают по максимуму и устанавливают механизм на несущие столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере окончания отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. вовнутрь либо наружу. Не считая собственной конкретной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что принципиально в современных критериях. Независимо от типа автоматики она всегда вооружена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, созданные для распашных ворот, по методу работы разделяются на три типа.

Червячные. Устройства бытового предназначения отлично обслуживают маленькие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так именуемый червь). По нему движется каретка, соединенная со створкой. Маленький шток позволяет открывать конструкцию вовнутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов либо личной жилой принадлежности с малозначительным количеством въезжающего транспорта.

Рычажные. Надежная железная система упрямо противоборствует взлому. Привод такового плана эффективен в обслуживании огромных томных конструкций. Мощнейший механизм открывает врата наружу и вовнутрь.

Гидравлические. Схожая автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высочайшей мощностью, которая нужна для автоматизации необычных ворот с завышенной интенсивностью применения. В холодных регионах для обычной работы гидравлики лучше устанавливать обогревательные элементы, не допускающие стекания масла через сальники.

Подземные. Не пользующийся популярностью вариант, нужный только по мере надобности скрытия автоматики для сохранения наружной красы ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по кармашку.

Какой избрать электропривод, дабы для распашных ворот он прослужил как можно подольше? Так как червячные и гидравлические устройства являются линейными механизмами, выбор необходимо произвести между ними и рычажными движками.

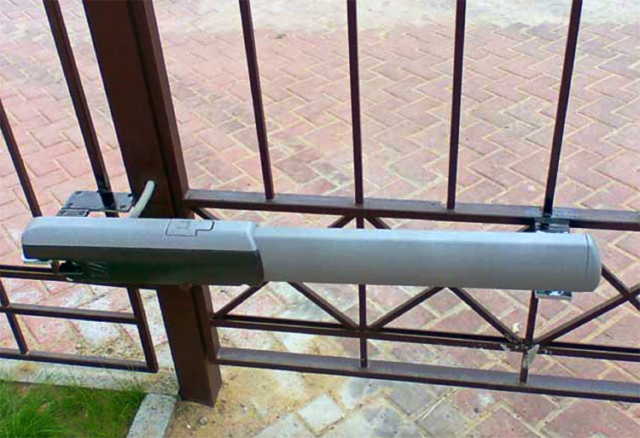

Червячный привод для распашных ворот

Часто потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно порекомендовать линейный привод. При его покупке следует учесть ширину открываемой створки. Устройства позволяют раскрыть ворота на 2.5, 3 и 5 м. Механизм с наивысшими чертами спецы брать не рекомендуют. Хорошим вариантом будет середина спектра привода.

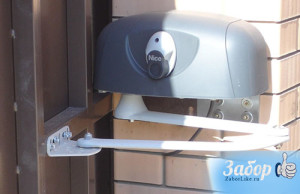

Рычажной привод для ворот

Очень вероятный вес ворот, описанный сначала статьи, – приблизительный показатель. Но третировать ним не стоит, по другому устройство не управится со собственной задачей и заблаговременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем паче высочайшей должна быть интенсивность.

Цена устройства – аспект личный. Но применимой цифрой считается та, которая соответствует условиям эксплуатации и припасу прочности. Обмысленный подход продлевает жизнь механизма и сберегает деньги.

В критериях постсоветского места будет не излишним учесть площадь всей конструкции. К примеру, европейцы распашные ворота делают продуваемыми. Наши сограждане предпочитают глухие конструкции из металла либо пластика. Цельность полотна увеличивает ветровую нагрузку.

Автоматические ворота и привод своими руками

Основным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, другими словами с помощью пульта управления. Комфорт автоматизации в особенности чувствуется в зимнее время, когда владельцу домовладения либо гостям не приходится контактировать с холодной устройством.

Установить электропривод на ворота не просто, но если учитывать створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом удачного функционирования всей конструкции.

Набор автоматики обычно содержит несколько устройств:

• пульт;
• приводы – 2 шт.;
• маячок – 1 шт.;
• фотоэлементы – 1 уп.;
• блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота приблизительно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика закончит работать. Отсутствие препядствий перед просветом – принципиальное условие длительной службы ворот. Мельчайшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода применяют механизм спутниковой антенны – его червячная передача подменяет настоящий электропривод. По сопоставлению с магазинным вариантом поворотный мотор более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, с помощью которого будут раскрываться ворота, нужно запастись парой рабочих приводов с длинноватыми штоками, пультом и трансформатором с спектром мощности 36 – 40 В. Пульт пригодится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще пригодятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается либо перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

• дрель;
• изолента;
• молоток;
• шуруповерт;
• плоскогубцы;
• строительный метр.

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в 2-ух вариантах – линейном и рычажном.

Какой из них избрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см применяют дешевенький линейный привод. Для огромных характеристик прямо до 3 см подходит рычажный тип.

Определившись с приводом, выбирают набор. При всем этом руководствуются шириной створки и вероятными ветровыми колебаниями. К примеру, средняя ветровая нагрузка на местности приравнивается 40 кг/ м. Для ворот из профлиста со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Беря во внимание припас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учитывать интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.
