Что такое модульное оборудование, какие модули применяются при монтаже современных систем электроснабжения, и чем одно устройство отличается от другого?
Без преувеличения можно сказать, более половины обывателей не представляют, какое модульное оборудование установлено у них дома. Для них все, что находится за дверцей электрощита, это «автоматы» либо, того ужаснее, «пробки». Схожее неведение приводит к тому, что выбор модульного оборудования осуществляется без подабающей проработки вопроса, без учета будущих нагрузок и, в наилучшем случае, по совету знакомого электрика.
Как итог – нехорошая защищенность локальных бытовых электросетей от недлинного замыкания, перегрузок, а человека от поражения электрическим током и пожаров, также ранняя поломка дорогостоящей домашней техники.
В нашей статье мы побеседуем о том, какие модули применяются при монтаже систем электроснабжения и по каким характеристикам их следует выбирать, также ответим на самые распространенные вопросы с помощью профессионалов компании Schneider Electric.

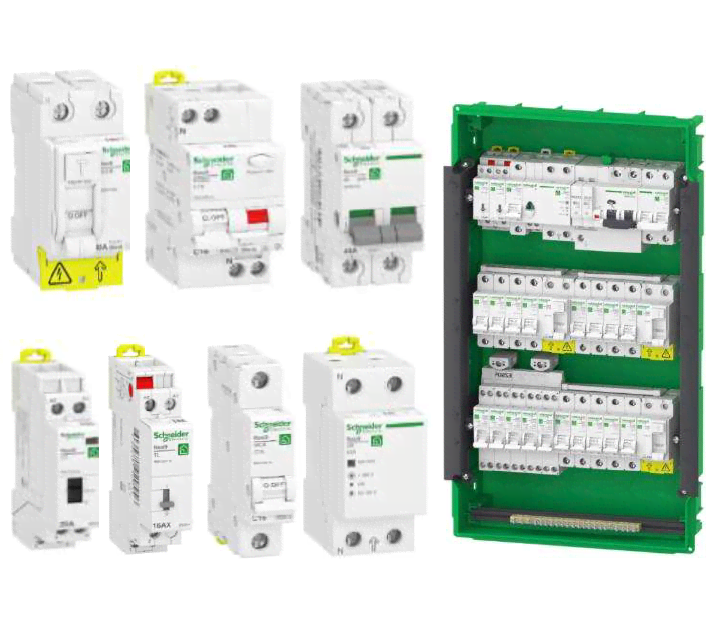

Виды модульного оборудования. Короткое описание
Ассортимент современного модульного оборудования довольно широкий. Невзирая на то, что все модули снаружи похожи, их функционал значительно различается и любой из них делает свою определенную задачку.
В данную группу входят следующие виды устройств:
— Автоматические выключатели (АВ) либо, в просторечии, «автоматы». Функция: размыкание электросети при маленьком замыкании либо перегрузках. Задачка: предохранение проводки.
— Устройства защитного отключения (УЗО), также известное как выключатель дифференциального тока (ВДТ). Функция: защита людей от поражения электрическим током при дилеммах с электрическим оборудованием, также предупреждение пожаров, вызванных замыканиями на землю либо токами утечки, к примеру, при повреждении проводки.
— Дифференциальные автоматы либо автоматические выключатели дифференциального тока (АВДТ). Устройство, которое совмещает в одном корпусе УЗО и автоматический выключатель. Функция: защита электросети не только лишь от маленьких замыканий и сверхтоков, но и от утечек из-за повреждений проводки, электроприборов и при попадании под напряжение человека.
— Выключатель нагрузки (рубильник). Простейшее модульное устройство с ручным управлением, созданное для включения/выключения электроцепи.
— Реле напряжения. Устройство, осуществляющее непрерывный контроль величины напряжения с целью отключения нагрузки в случае выхода значения напряжения за установленные приделы. Создано для защиты всех электроприборов, присоединенных к бытовой сети.
— Реле импульсные. Управляющее устройство в сфере освещения, делающее его более комфортабельным, благодаря централизованному включению и отключению. Применяется на проходных выключателях лестниц, в длинноватых коридорах, всюду, где нужно в одном месте включить свет, а в другом выключить.
— Контакторы модульные. Применяются для дистанционного управления и контроля нагрузок большой мощности: отопительные системы, системы вентиляции и кондиционирования и т.д, также в схемах централизованного управления, позволяя отключать все электроприборы кроме критически принципиальных.
Дальше разглядим прикладное использование перечисленных выше модулей в разных бытовых ситуациях.
Куцее замыкание и перегрузка
Одна из часто встречающихся ситуаций, связанная с протеканием по сети тока, превосходящего значение, на которое эта сеть рассчитана. Простой пример: включение в одну розетку огромного количества электроприборов. Токи перегрузок расплавляют изоляцию проводов и приводят к недлинному замыканию. Это, в свою очередь, может привести к возгоранию, потому куцее замыкание должно быть ликвидировано за очень куцее время.
Технический спец Schneider Electric
Для защиты от больших токов недлинного замыкания и перегрузки применяются автоматические выключатели. При выборе определенной модели автомата нужно отталкиваться от тока недлинного замыкания, который может быть в 10-ки и даже сотки раз выше номинального. Этот параметр именуется отключающая способность. Если ток КЗ будет выше отключающей возможности, то с большой вероятностью модуль выйдет из строя, не выполнив свои защитные функции. Другими словами риск пожара сохраняется. Величина отключающей возможности указывается в амперах и имеет более распространенные характеристики 3кА, 4,5кА, 6кА.
Но, часто, информация о токе смиренного замыкания определенного объекта отсутствует, в данном случае исходят из следующего: чем лучше проводка, чем больше подразумевается нагрузка, тем отключающая способность должна быть выше. Принято считать, что в большинстве случае ток недлинного замыкания не превосходит 3кА, потому рекомендуется выбирать автоматы с нижним пороговым значением 4,5кА, хотя и этот вариант, при всей его доступности, никак не самый надежный.
Беря во внимание, что в текущее время свойства внутренних электрических сетей изменяются в сторону роста потребляемой мощности, мы советуем применять автоматические выключатели с отключающей способностью 6000а серии Resi 9, производимые компанией Schneider Electric. Resi 9 имеют систему моментальной коммутации силовых контактов, что обеспечивает долгий срок службы контактной группы автомата и гарантирует долговечность устройства в целом.
Повреждение изоляции и утечка тока
Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». Они появляются при повреждении изоляции, когда часть тока из провода уходит на корпус устройства, такое нередко случается со стиральными либо посудомоечными машинами. Защиту от этих видов повреждений делают выключатели дифференциального тока ВДТ либо УЗО. Данный модуль также служит для защиты от ненамеренного прикосновения к обнаженной проводке под напряжением. В данном случае УЗО одномоментно отключается и защищает человека от небезопасных повреждений.

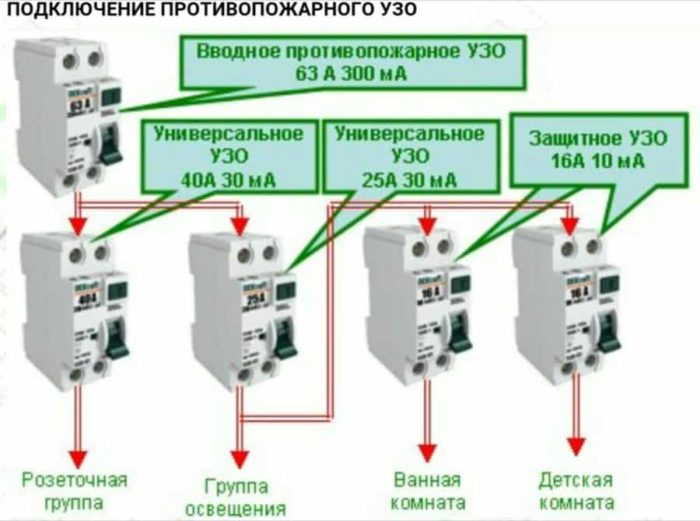

Для защиты людей от поражения электрическим током в большинстве случаев применяют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах используют аппараты, настроенные на 10 мА. Отключающие устройства, созданные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше. Принципиально осознавать, что УЗО не защищает сеть от сверхтоков, в случае появления недлинного замыкания модуль вероятнее всего сгорит, но не отработает, ведь при КЗ утечка тока отсутствует. Потому применяется УЗО только последовательно с автоматическим выключателем.
Технический спец Schneider Electric
Различают 3 типа УЗО, реагирующих на разные виды утечек:
— УЗО типа АС реагирует лишь на утечки переменного тока.
— УЗО типа А сработает при утечках переменного тока, как тип АС, также неизменного пульсирующего тока.
— УЗО типа В срабатывает при утечке тока разной формы, частоты и полярности.
Большая часть современных устройств, применяемых в быту, питаются от импульсных блоков питания, имеют регуляторы мощности либо инверторное управление электродвигателем.
Исходя из вышесказанного, разумеется, что следует устанавливать в электрощиты УЗО типа А. Так, к примеру в ассортименте модульного оборудования серии Resi 9 представлен широкий выбор УЗО типа А для защиты электронных устройств класса I. Все выключатели дифференциального тока от Schneider Electric электромеханические, обеспечивающие защиту электрической цепи даже при обрыве нейтрали.
Чем отличается ДИФ-автомат от УЗО
Для большинства людей УЗО и ДИФ-автомат неразличимы. Да, снаружи они похожи, имеют родственную маркировку, кнопку теста и включения в работу, но все таки это различные устройства. Дифференциальный автомат соединяет воединыжды в едином корпусе два типа защиты: от перегрузки и недлинного замыкания, от токов утечки. Практически, диф-автомат соединяет воединыжды в одном корпусе два устройства. Если все так просто, то можно ли поменять УЗО и автоматы на диф-автоматы в целях экономии места?
Технический спец Schneider Electric
Вправду, данный модуль позволяет сберегать место в распределительных щитах ввиду совмещенности 2-ух устройств, упрощается установка и сокращается количество точек подсоединения проводов. Не считая того, в случае срабатывания, размыкаются сразу все питающие проводники (ноль и фаза). Но диф-автомат имеет более высшую цена, затрудняет поиск предпосылки срабатывания, а при повреждении изменяется стопроцентно.
Но, нередко бывают ситуации, когда в уже в смонтированном щите необходимо установить УЗО, которое, обычно, занимает 2 модуля, а места не хватает. В данном случае, как раз выход в установке диф-автомата серии Resi 9, которым можно поменять обыденный автомат и который будет делать функции как УЗО, так и автоматического выключателя. Электромеханические диф.автоматы серии Resi9 имеют два рычажка. Один срабатывает как автомат, если вышло куцее замыкание либо перегрев, а другой как УЗО, если произошла утечка. Потому найти причину срабатывания диф. автомата не составит труда.
Лучшим образом диф-автомат открывает свои плюсы при установке в отдельных цепях, нуждающихся в особенном контроле. Это мощная нагрузка, расположенная в помещениях с высочайшей влажностью: ванная со стиральной машиной и бойлером, кухня с электрической плитой и т.д.
Скачки напряжения
Одна из главных обстоятельств выхода из строя электрических устройств — это перепады напряжения в электрической сети. Данная неувязка свойственна для многоквартирных домов старенькой постройки и личных домов, присоединенных к старенькым линиям электропередач. Для решения данной препядствия в распределительных щитах инсталлируются реле напряжения, осуществляющие непрерывный контроль величины напряжения электросети. В отличие от стабилизаторов, поддерживающих размеренный уровень напряжения, реле напряжения защищает электрическое оборудование методом его отключения от сети при недопустимых значениях напряжения.
Технический спец Schneider Electric

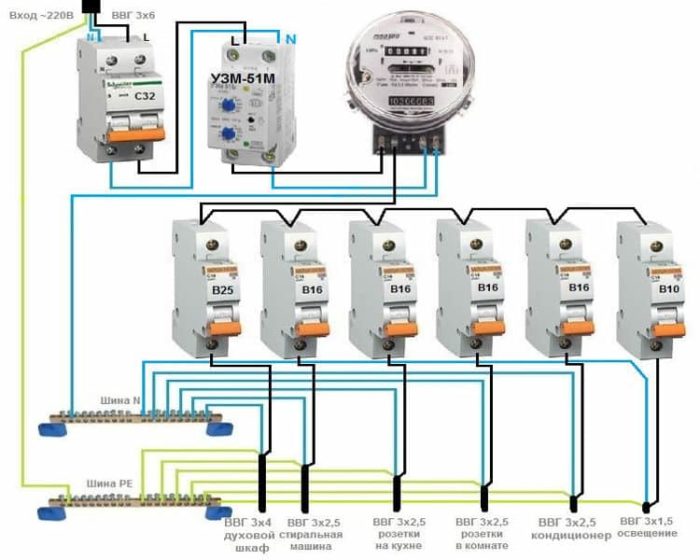

Реле напряжения, обычно, используются для защиты всех электроприборов, подключаемых в сеть, это и является их основным достоинством, при установке общего реле напряжения во вводном электрощите обеспечивается защита всей электросети, тем существенно понижается цена организации защиты электросети от перепадов напряжения. Еще одним бесспорным преимуществом модуля является фиксированная настройка верхнего и нижнего порогов напряжения.
Управление нагрузками и отключение нагрузки
В линейке Resi 9 представлены еще несколько типов модулей. Это импульсное реле, модульный контактор и выключатель нагрузки. Разглядим их функционал на реальных примерах.
Импульсное реле. Возьмем длиннющий коридор, лестничный марш либо просторную гостиную с 2-мя входами. Для удобства в таких помещениях обычно устанавливаются несколько точек управления освещением, проще говоря, проходные выключатели. Обычно такие схемы требуют прокладки огромного количества кабелей, что накладно само по себе т. к. цена проходного (перекрестного) переключателя довольно высока. Импульсное реле позволяет поменять их дешевыми кнопочными выключателями, которых может быть огромное количество зависимо от потребностей помещения. В купе с доступной ценой импульсного реле Resi 9 такое решение позволяется получить существенную экономию не только лишь за счет цены изделий, но и за счет экономии кабеля.
Модульный контактор. Кроме импульсных реле, управлять домашней техникой и оборудованием можно с помощью контакторов. Обычно контактор применяется для управления сильными нагрузками: освещение, вентиляция либо подогрев с завышенными показателями энергопотребления. Не считая того, контактор используется при монтаже современных систем управления энергопотреблением. К примеру, через контактор можно запитать все неприоритетные нагрузки дома, а для управления применять обыденный выключатель. Выходя из дома, обладатель одним нажатием кнопки обесточивает цепи питания, которые должны быть отключены без мучительного обхода и проверки всех электроприборов. Данная функция значительно увеличивает пожарную безопасности жилья, также делает функцию сбережения энергии.
Выключатель нагрузки. Согласитесь, комфортно, покидая помещение, обесточить его щелкнув обычным рычагом. Многие юзеры так и поступают, отключая вводной автомат. Но делать этого не стоит ни при каких обстоятельствах. Предназначение автоматического выключателя — срабатывать при перегрузках либо от токов КЗ и его ресурс ограничен количеством циклов срабатывания. Такое отключение обычно делается при работающих электроприёмниках, в момент разрыва контактов появляется дуга, содействующая их подгоранию. Если для вас вправду нужен таковой уровень комфорта, то лучше включить в схему особое коммутационное устройство – выключатель нагрузки, аналог рубильника. Выключатель нагрузки представляет собой обычный модульный выключатель, выполненный аналогично автоматическому выключателю. Снутри корпуса размещена мощная контактная группа с одинарным либо двойным разрывом цепи.

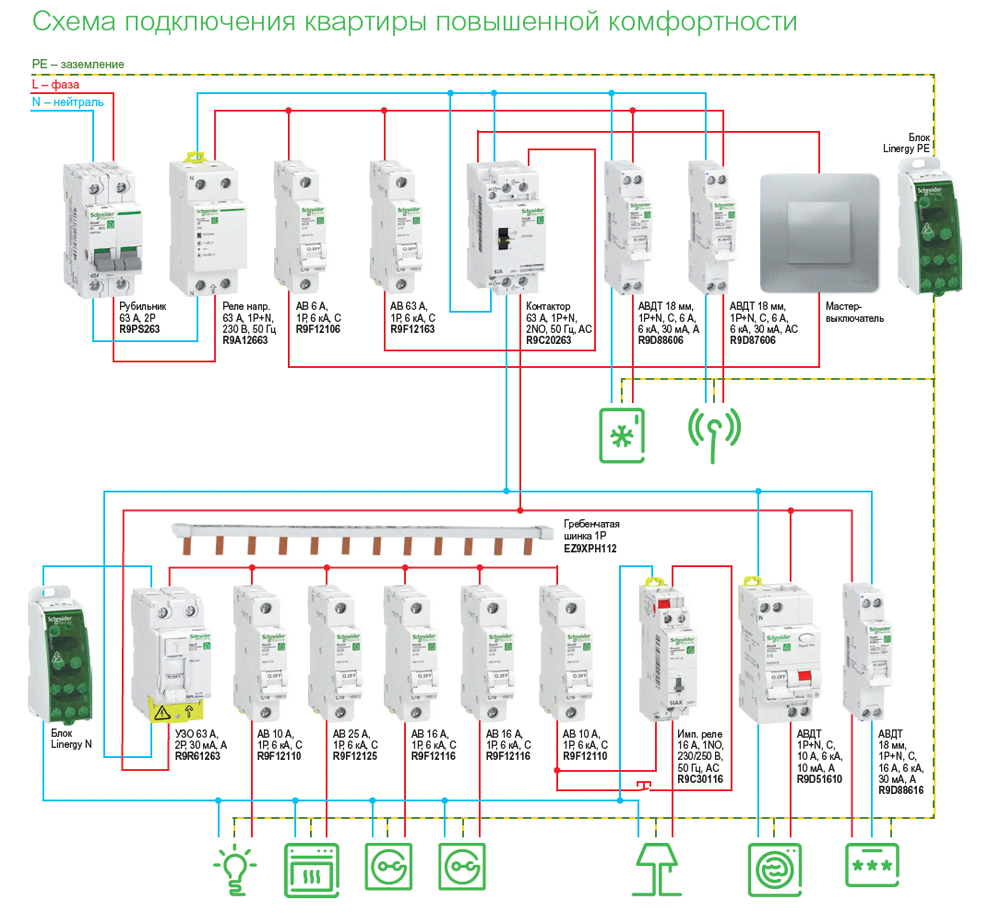

Линейка модульного оборудования Resi 9 благодаря всеохватывающему подходу позволяет собрать современный электрический щит, который обеспечит надежную и бесперебойную работу ваших электрических устройств и защиту для вас и вашему дому.

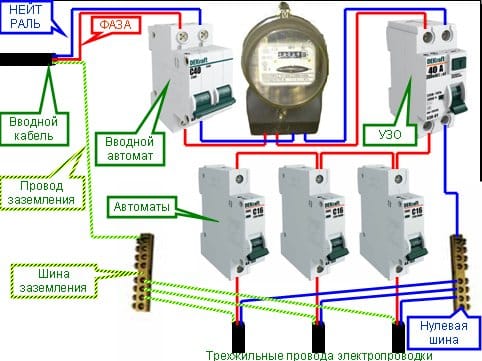

Вводной автомат
Замена старенького электросчетчика на новый нередко провоцирует ряд вопросов о необходимости установки дополнительного оборудования: автоматического выключателя либо коммутационного аппарата. В особенности остро встает вопрос о том, устанавливать вводной автомат до либо после счетчика. Настоящий ответ на это дают нормативные документа ПУЭ.
В советское время в этажных щитах на вводе оборудовались пакетные выключатели, и на сей день они как и раньше много где стоят. Такое устаревшее средство защиты демонтируют, так как они уже не годятся для настоящей эксплуатации. Процесс замены и вызывает вопросы об установке дополнительно оборудования.
На смену пакетным выключателям идёт вводный автомат. Название делает воспоминание особого оборудования со особым функционалом, но это просто автоматический выключатель.
Необходимость установки коммутационного аппарата по ПУЭ
Аппараты для снятия напряжения нужны для неопасной установки нового либо замены старенького электросчетчика. Об этом утверждается в пт 7.1.64 ПУЭ: «Для неопасной замены счетчика, конкретно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику».
Таким макаром, установка перед счетчиком коммутационного аппарата неотклонима. Ставить входной автомат до счетчика также является нужным.
Предназначение вводного автомата
Необходимость установки автоматического выключателя обуславливается защитной системой электрической проводки от перегрузки и угрозы маленьких замыканий. Вводный автомат перекрывает возможность полного обесточивания дома.
Входной автомат обеспечивает защиту проводов от перегрева, который может спровоцировать пожароопасную ситуацию. Предпосылкой перегрева кабелей обычно становятся долгие нагрузки на всю электросеть объекта. Автомат защиты содержит термический и электромагнитный расцепитель, позволяющий предупредить перегрев проводов. Коммутационный аппарат нужен для обесточивания строения в случае проведения ремонта либо появления локальных аварий сети.
Разновидности вводных аппаратов
Аппарат защиты бывает 2-ух типов:
- 2-полюсные в однофазовой сети;
- 3-полюсной в трехфазной сети;
- 4-полюсные в трехфазной сети.
Большая часть электриков предпочитает ставить 4 полюсной автомат в трехфазной сети. Так как в данном случае при перегреве нейтральный проводник расцепляется совместно с линейными проводниками. Время от времени можно повстречать стоящий на вводе 3-х полюсной автоматический выключатель, при работе которого расцепление происходит только линейных проводников.
Совет: выбирать стоит аппарат, срабатывающий при превышении нормы на 1000А: это то, сколько он может выдержать.
Механизм работы
Заурядно устанавливается предел на потребление электроэнергии определенным домом либо квартирой. Он указывается при заключении контракта между поставщиком энергоснабжения и собственником жилища. Таким макаром, если в проектной документации указан уровень употребления на 25A (ампер) в однофазовой сети, то это значит ограничение энергии до 5,5 кВт. Вводный автомат автоматом обесточит дом, если предел будет превышен — таковой механизм работы позволяет свести к минимуму возможность появления пожароопасной ситуации.
Подбор номинала автоматического выключателя

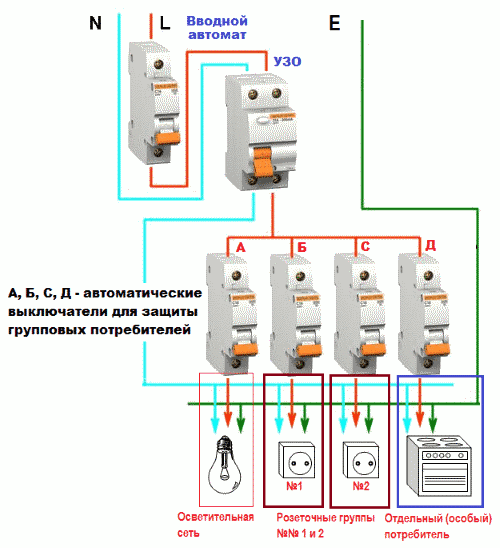

Номинал вводного автомата должен быть больше, чем номинал в квартирных цепях. Это дает возможность избежать отключения всей электроэнергии, если защита сработает исключительно в одной из квартир. Ставится автомат на счетчик со стандартным размером в 25 ампер.
Очень допустимый предел составляет 63 ампера, и обычно встречается исключительно в распределительных устройствах высотных жилых комплексов. Сколько нужно ампер заурядно рассчитывается исходя из количества квартир.
Установка вводного автомата
Не имеет огромного значения то, устанавливается ли автомат после счетчика либо до него. Единственный момент заключается в том, что установка до электросчетчика просит неотклонимой опломбировки. Дополнение счетчика установленными предохранителями также нужно.
Принципиально! Воплощение процедуры пломбирования происходит с помощью специального бокса. В неприятном случае необходимо приобрести особое щитовое оборудование с ячейкой, в которую можно поставить автоматический вводный переключатель.
При расположении нужно учесть, дабы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:
- осветительные приборы;
- розетки;
- количество подключаемых электроприборов;
- техническое оборудование.
Все нагрузки нужно суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.
Замена пакетного выключателя на автомат
Демонтаж старенького оборудования обычно вызван подгоранием контактов в домах старенького эталона. Подчинить такую поломку нереально, потому и нужна поменять пакетный выключатель современным автоматическим аналогом.
Существует два способа, используемых для ремонта:
- Спаленный переключатель демонтируется, но провода просто перекручиваются между собой — щиток продолжает работать, но не имеет никакой защиты от перегрева.
- Переключатель заменяется на автомат защиты.
Схема включения устройства учета не меняется: избранный вводный автомат подключается аналогично собственному предшественнику.

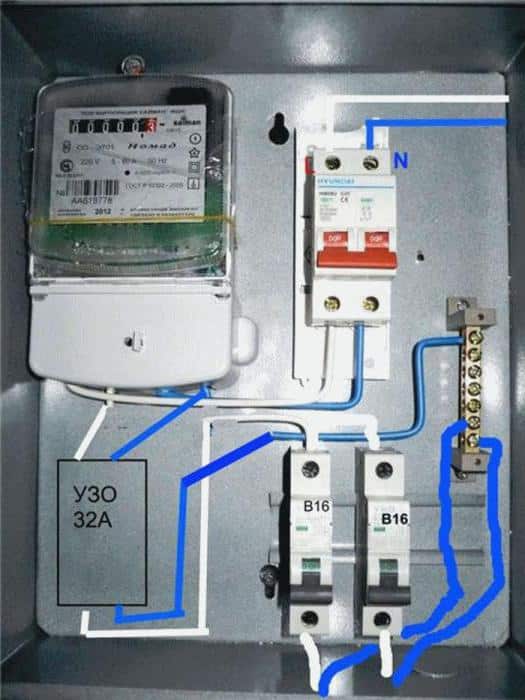

Процесс установки вводного автомата
Автоматический выключатель устанавливается на железный профиль (дин-рейку). Пакетный переключатель удаляется, после этого дин-рейка устанавливается на корпус щитка с помощью шурупов. Обгоревшие части проводов удаляются, их концы зачищаются. По мере надобности провода снутри счетчика наращиваются с помощью скручивания, но провода квартирных цепей нужно поменять вполне. Только после чего устанавливается аппарат защиты.
Заключение
Необходимость замены старенького оборудования на новое обоснована техникой безопасности дома. Только разобравшись в том, зачем нужен вводный автомат, какие у него функции, и стоит его включать в сеть до либо после счетчика, можно приступать к подмене. Но до того как поменять старенькое устройство, необходимо проверить качество проводов — любые неисправности нужно удалить.
