Автомат на квартиру сколько ампер

Проектируя проводку дома, выполняя ее подмену либо ремонт, основное внимание уделяют безопасности. От верно сделанных работ зависит сохранность имущества и жизнь людей. Для обеспечения защиты проводки применяют автоматический выключатель. В этой статье мы поведаем, как произвести расчет количества автоматов в щитке для квартиры и личного дома.

Общие сведения

1. Обеспечивает защиту проводки от недлинного замыкания. В итоге чего токи в полосы резко растут, происходит перегрев проводников с оплавлением, а если токи действуют долгое время, то и с возгоранием. Это приводит к пожару, утрате вещественных ценностей и создается угроза жизни.
2. Защищает линию от долгого воздействия токов выше номинальных (защита от перегрузки). Как следствие провода греются выше допустимого значения, более +65 0 С. Изоляция начинает расплавляться, происходит куцее замыкание с вытекающими последствиями.

Автомат способен обеспечить надежную защиту проводки, оборудования, имущества, способен сохранить здоровье и жизнь человека. Но он не может обеспечить защиту человека от поражения электрическим током. Для этого используются УЗО.

Но, дабы автоматический выключатель накрепко обеспечивал защиту полосы, нужно верно выполнить расчет. Индустрией выпускаются автоматы различного выполнения, однополюсные, двухполюсные, трехполюсные и 4 полюсные.

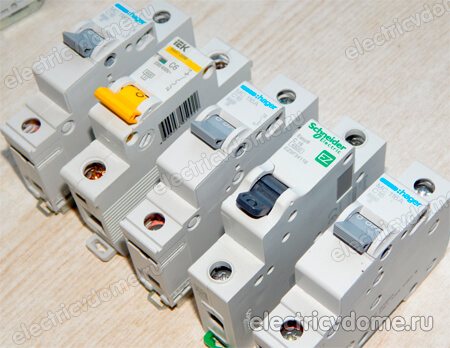

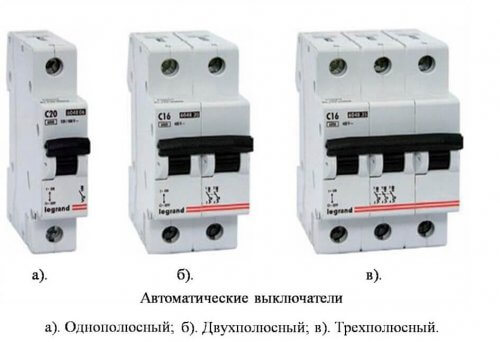

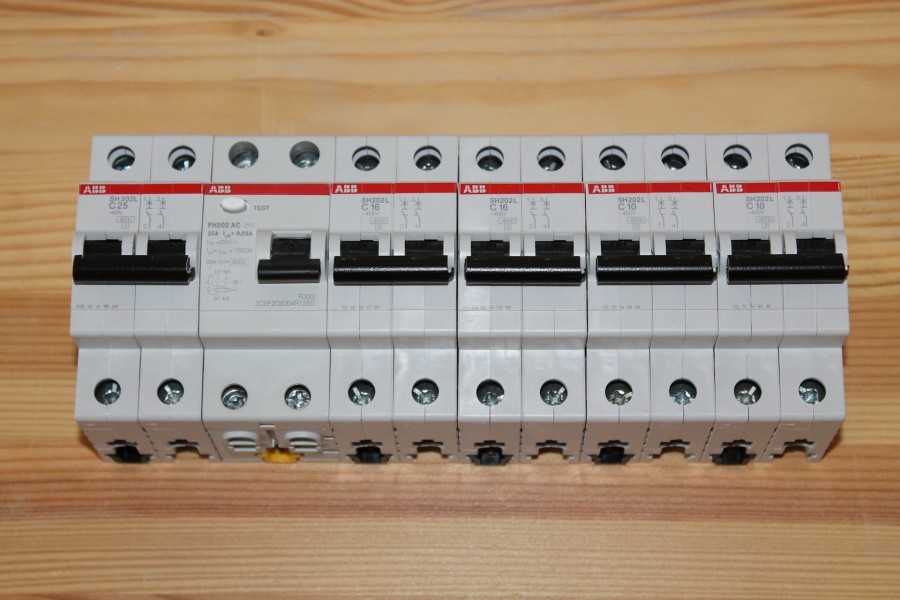

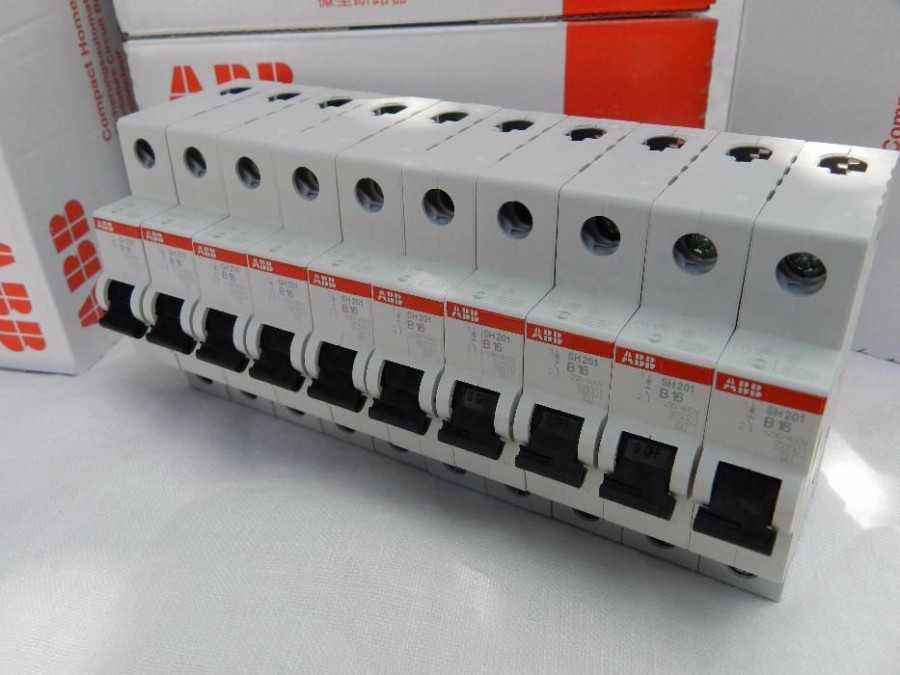

На рисунке представлены однополюсные, двухполюсные и трехполюсные АВ.

Расчет номинала автоматов защиты

При расчете руководствуются установленной нагрузкой. Из этих суждений делается подбор сечения проводов и устройства, который будет защищать линию.

К примеру, выполним вычисления полосы для 3 розеток. Подразумевается подключить электрические приборы, стиральная машина мощностью 2 кВт, СВЧ 1,5 кВт и электрочайник 0,8 кВт. Суммарная мощность равна 4,3 кВт(4300 Вт).

По формуле вычисляем ток:

(Эта формула справедлива для активной нагрузки и используется при проектировании электроснабжения в квартире.)

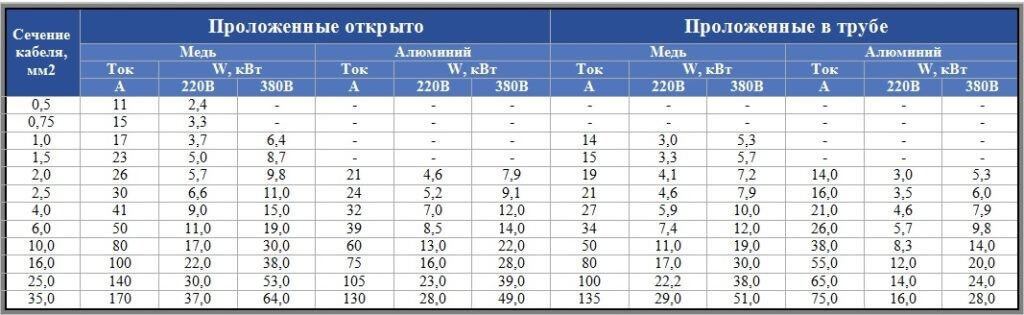

По справочным таблицам избираем подходящее сечение провода. При всем этом учитывается метод прокладки и материал проводника. Избираем проводку с медными проводами.

Из нижеприведенной таблицы избираем наиблежайшее значение. Берем большее сечение медного проводника 2,5 мм 2 . Мы возьмем значения для «проложенных в трубе», так как подразумевается сокрытая проводка.

Следующим шагом подбираем автомат, который будет устанавливаться в электрощитке. По справочной таблице исполняем подбор нужного автоматического выключателя.

На практике для розеток применяют кабель сечением в 2.5 мм². Хотя в таблице обозначено, что при открытой прокладке нам подойдет и 1.5 мм². Это больше того, что высчитали мы выше, и обосновано тем, тем, что кабель прокладывают в стенке, а не на открытом воздухе, также особенностями работы автоматических выключателей — они методы продолжительно пропускать токи на 13% выше номинального. Другими словами АВ на 16А будет продолжительно проводить ток до 18А, на 25А – до 28А и т.д.

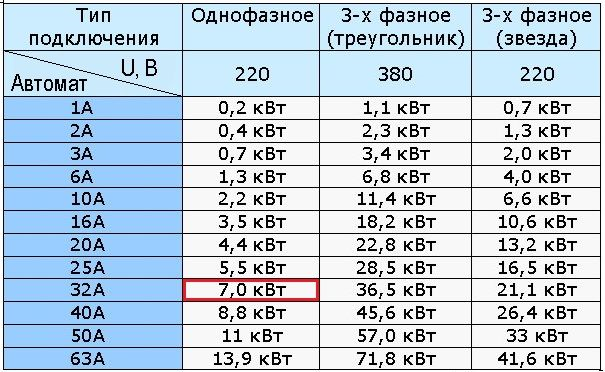

Ниже приведена часть таблицы, с вблизи номиналов выпускаемых индустрией автоматов:

Избираем автоматический выключатель на 16А. По расчетам следует установить устройство на 19,54 А. Но индустрия такие приборы не выпускает, потому избираем значение ниже расчетного. К тому же розетки рассчитаны на ток в 16А, потому большего номинала автоматы нельзя ставить независимо от их числа.

Он будет накрепко защищать проводку от перегрузки и токов недлинного замыкания в квартире либо в пригородном доме. Аналогичным образом делается расчет при подмене старенькой проводки в доме.

В других случаях, когда подключение делается не через розетку, а впрямую, как электрическая плита, к примеру, автоматический выключатель выбирают по мощности электрической плиты. При всем этом кабель выбирают таковой, дабы через него мог продолжительно протекать ток номинальный ток с учетом утрат на полосы. Принципиально отметить, что допустимый долгий ток кабеля рассчитанного сечения должен быть выше на 13% (и поболее) чем номинал автоматического выключателя на этой полосы, по обозначенным выше причинам.

Расчет количества автоматов

Как высчитать автомат на одну линию, подверглось рассмотрению выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

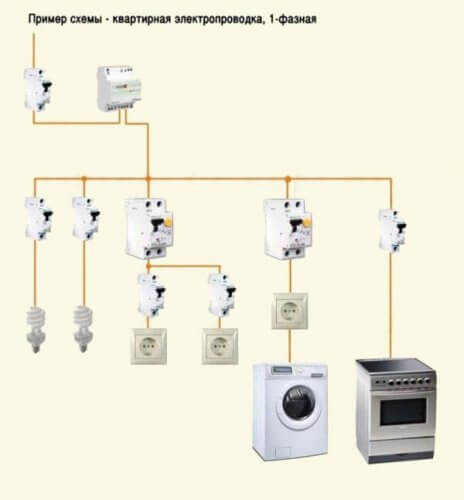

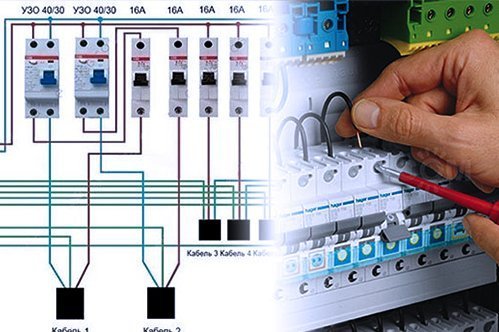

На ниже приведенном рисунке представлена типовая схема защиты проводки однокомнатной квартиры:

Из нее следует, что применяется персональная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают полосы освещения в коридоре и комнате, а 2-ое обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.

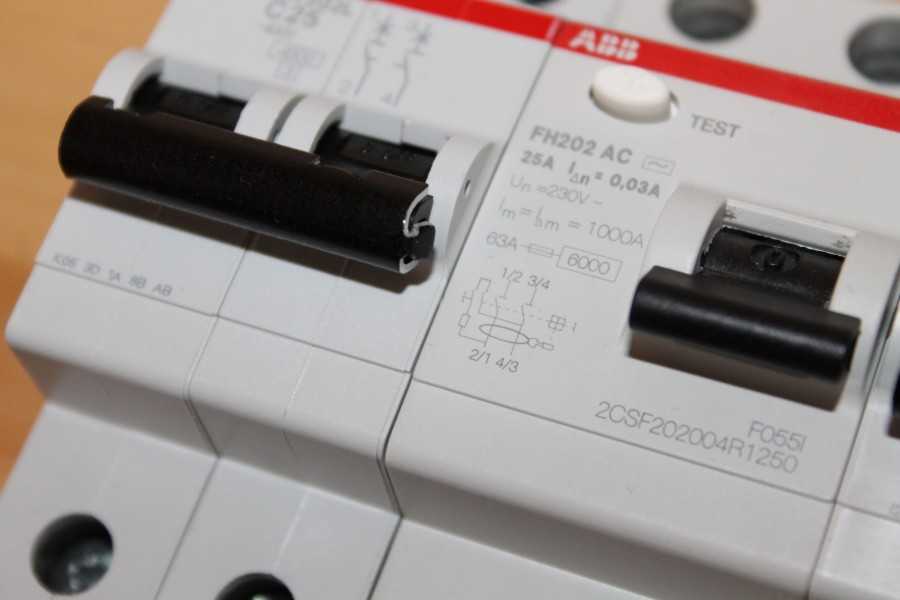

• Розетки защищены не только лишь АВ, но и дополнительной защитой на УЗО. Она защищает человека от случайного прикосновения к токоведущим частям проводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электроплиты.

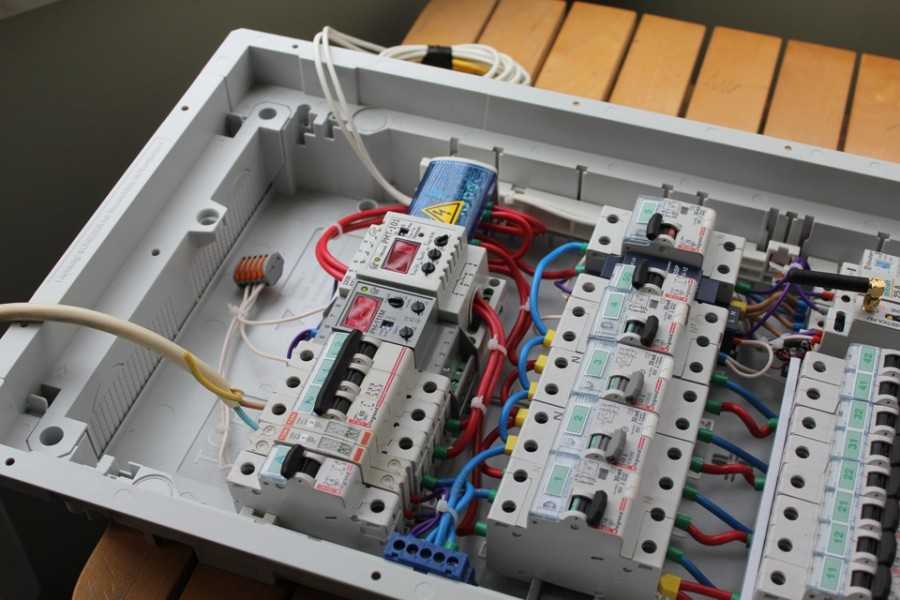

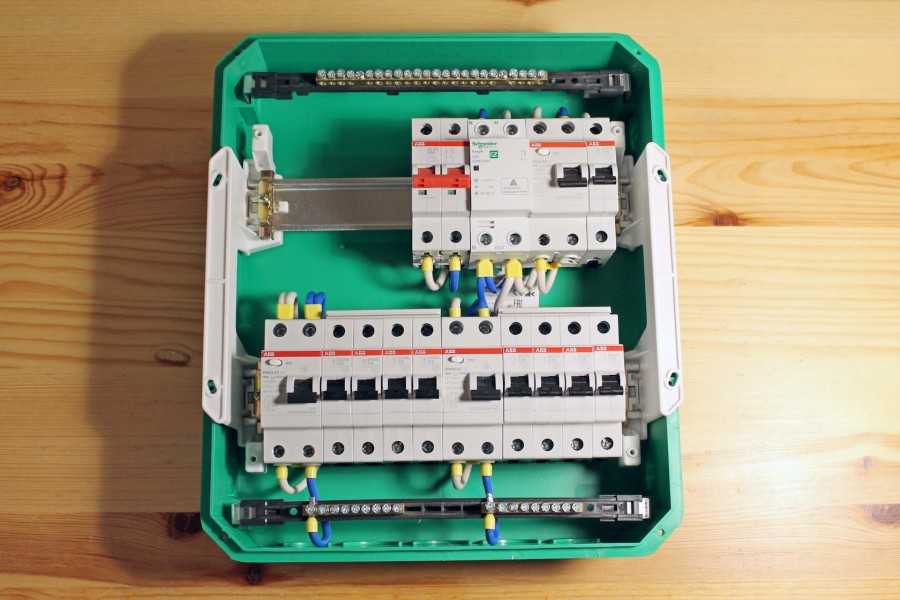

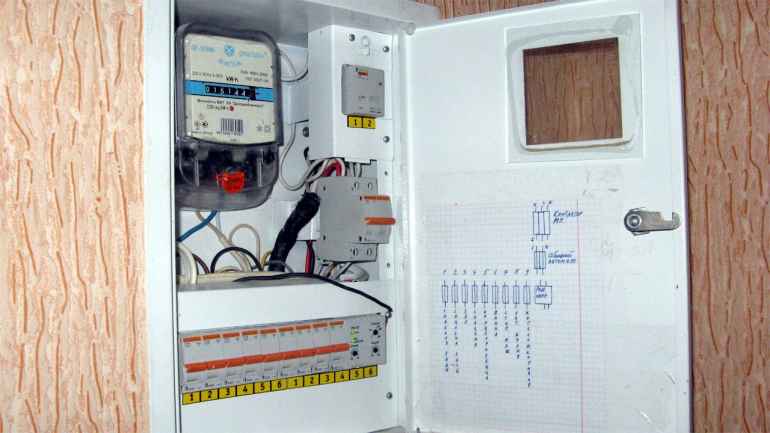

Все приборы смонтированы в электрощите. Нередко его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

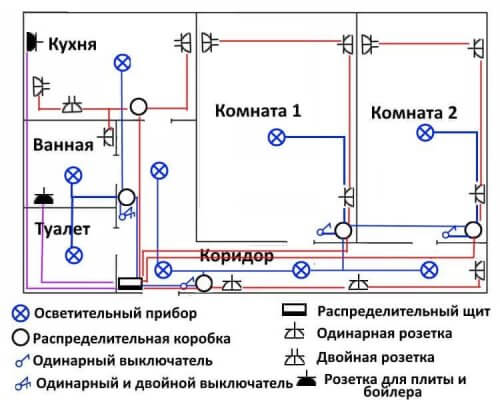

На 2 комнатную квартиру нужна большее количество автоматов. Что видно из схемы, которая приведена ниже.

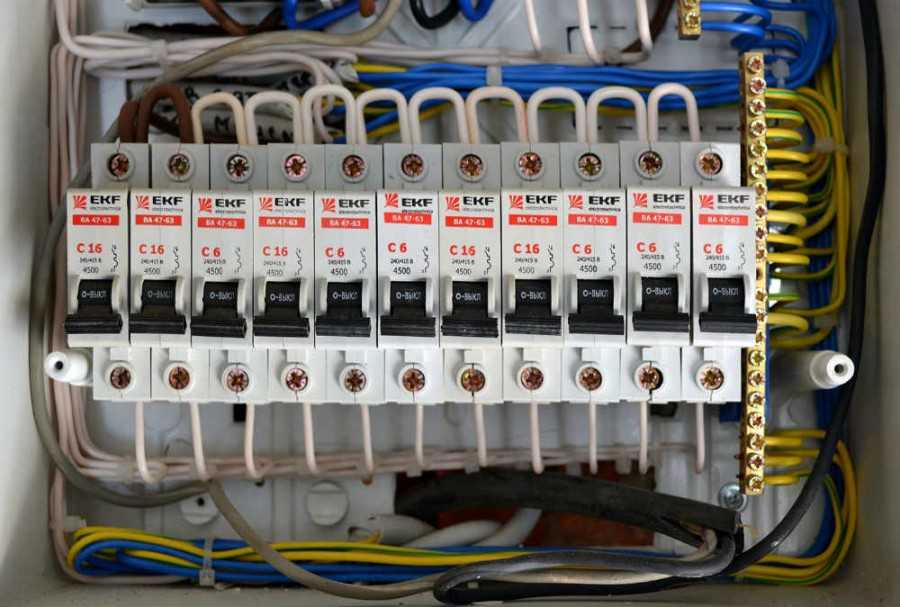

В щите устанавливаются 6 автоматов, обеспечивающих отключения линий при маленьком замыкании либо перегрузках:

• один АВ защищает линию освещения коридора и обеих комнат;
• 2-ой установлен на освещение кухни, туалета и ванной;
• раздельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким макаром, если произойдет неисправность на одной из линий, ее просто можно будет локализовать и произвести ремонт.

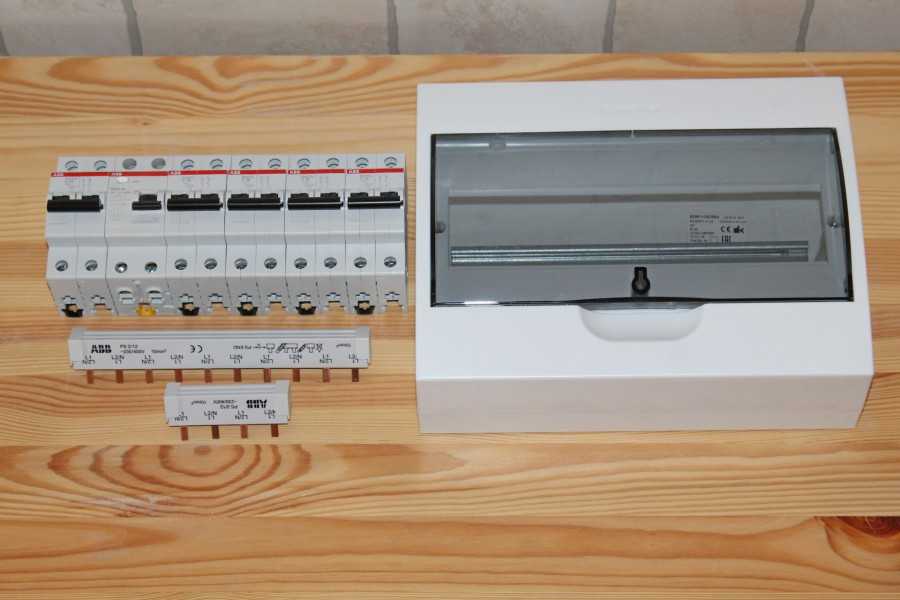

Аналогичным образом делается расчет количества автоматов защиты на 3-х комнатную квартиру либо на 4 комнаты. При всем этом следует подбирать электрощит, беря во внимание количество модулей в боксе.

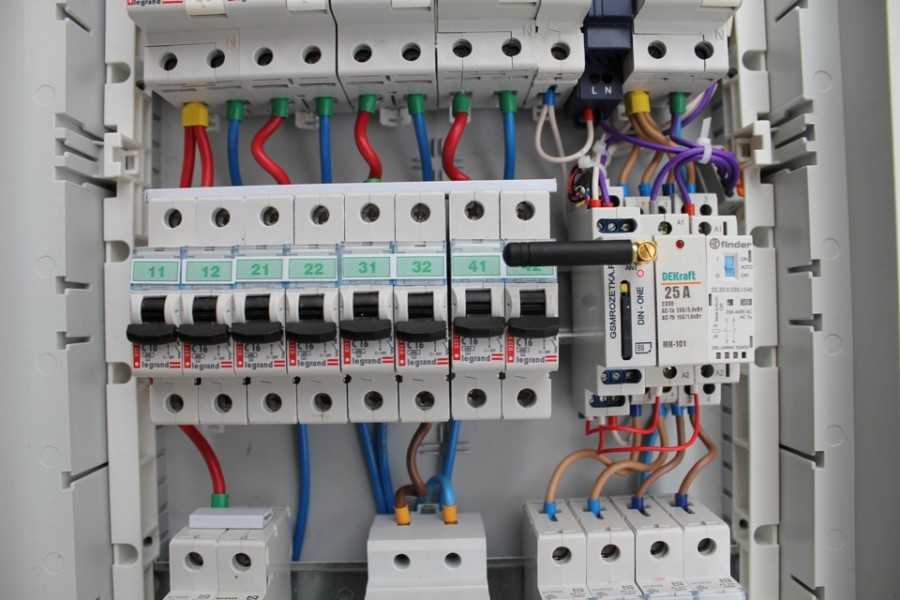

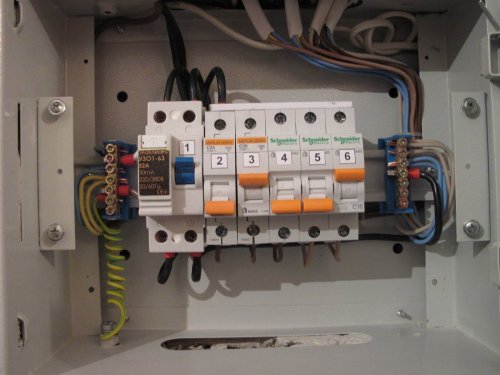

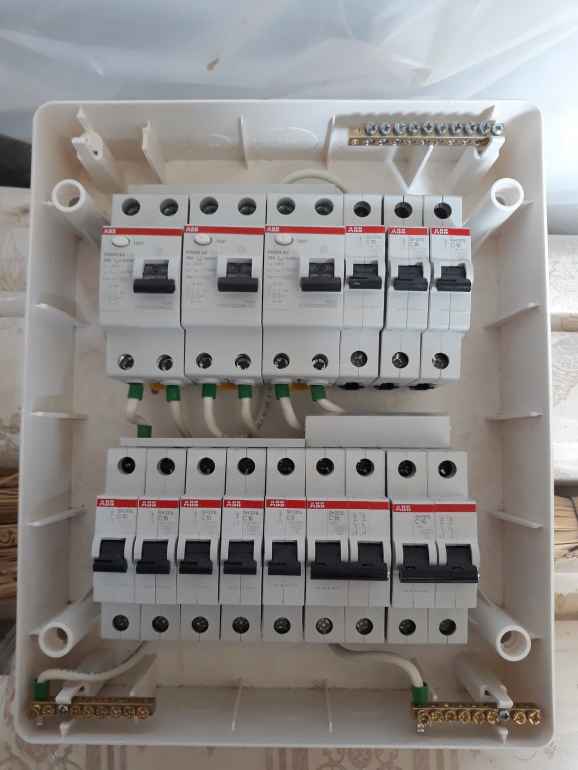

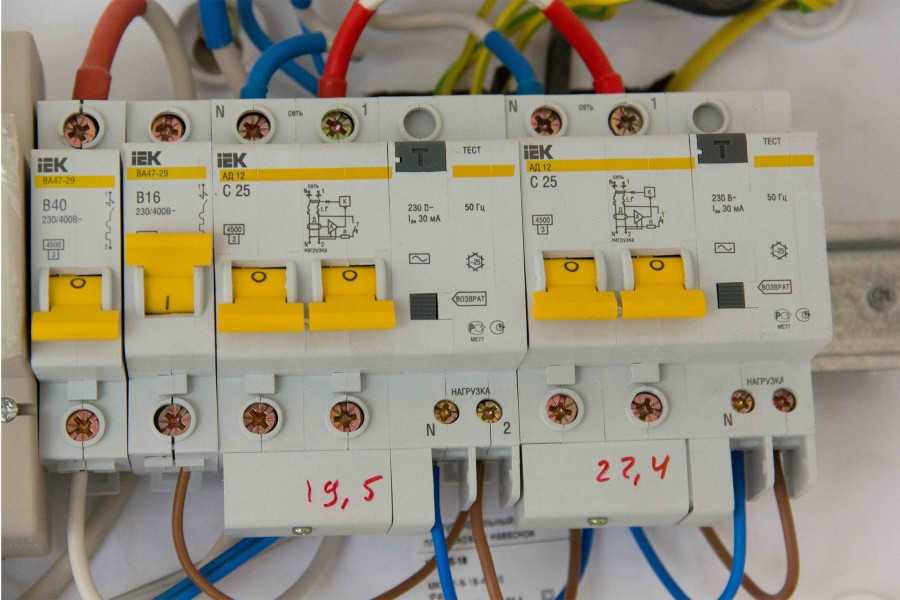

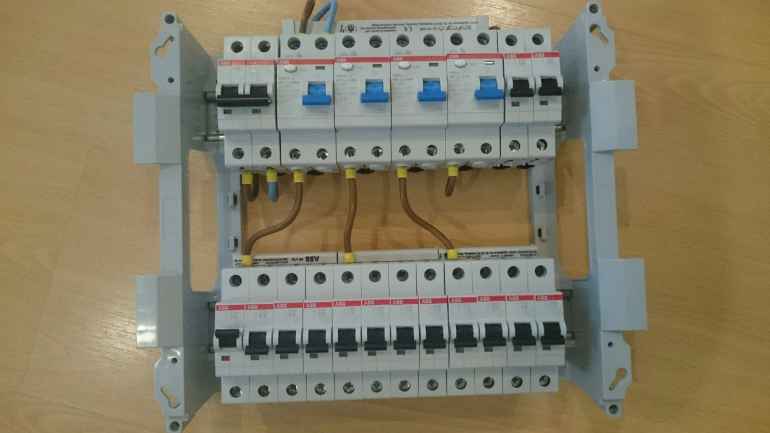

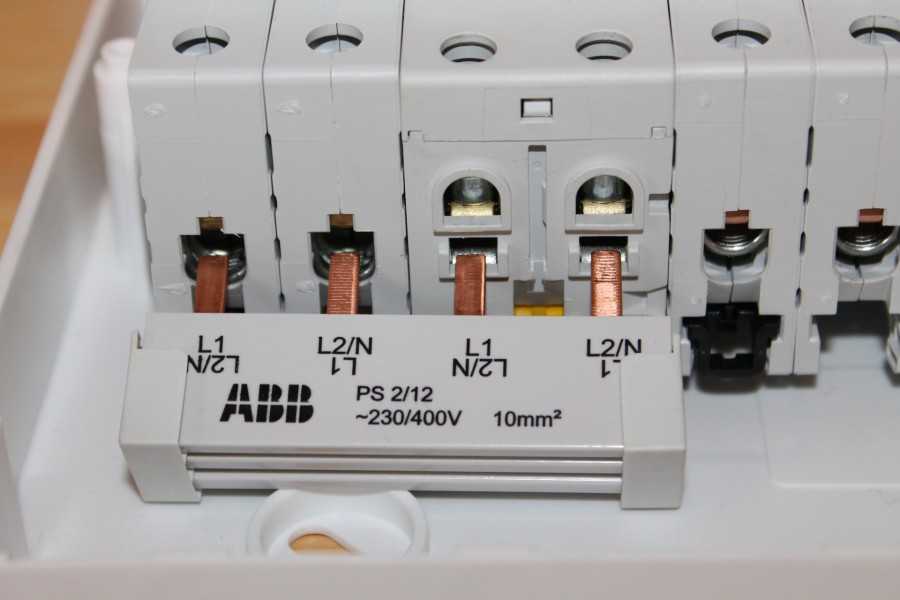

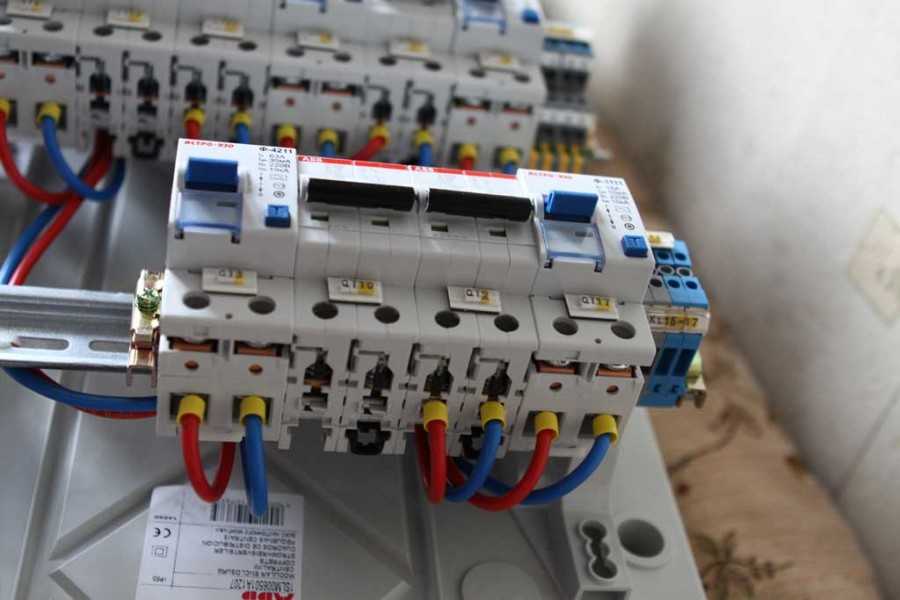

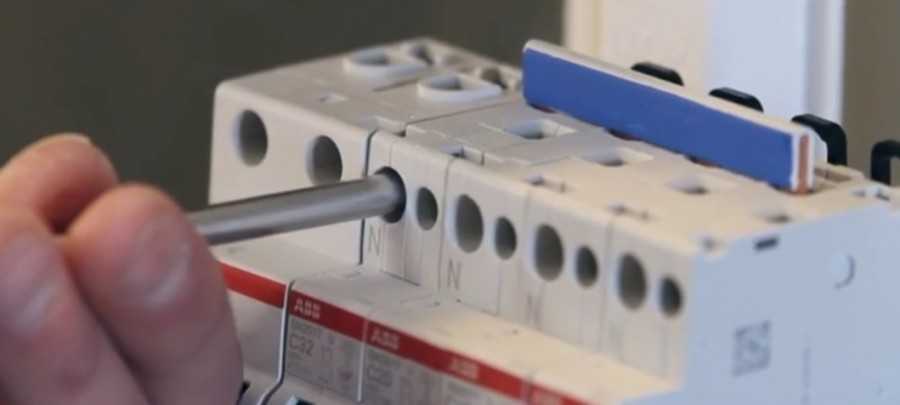

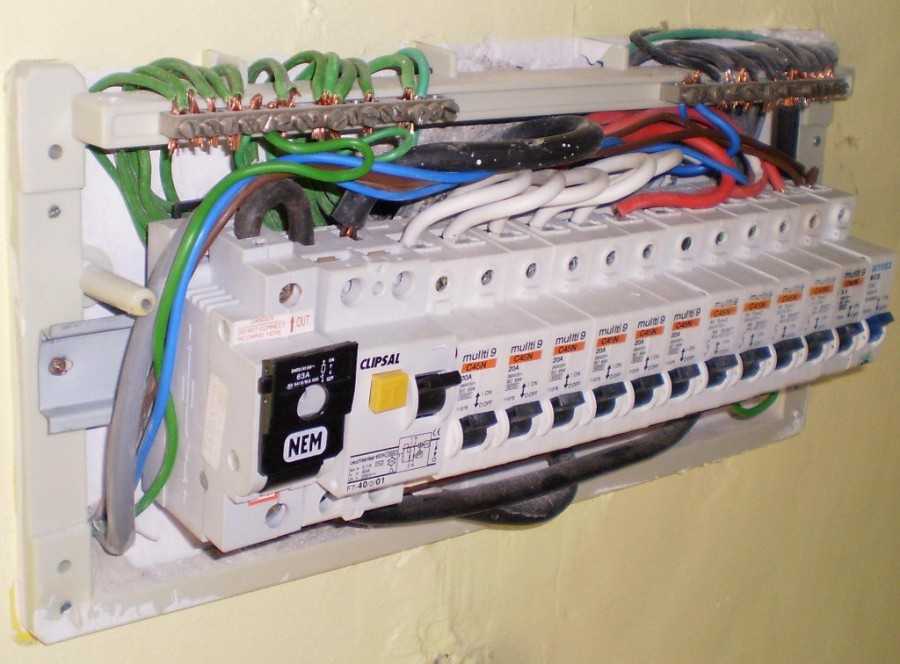

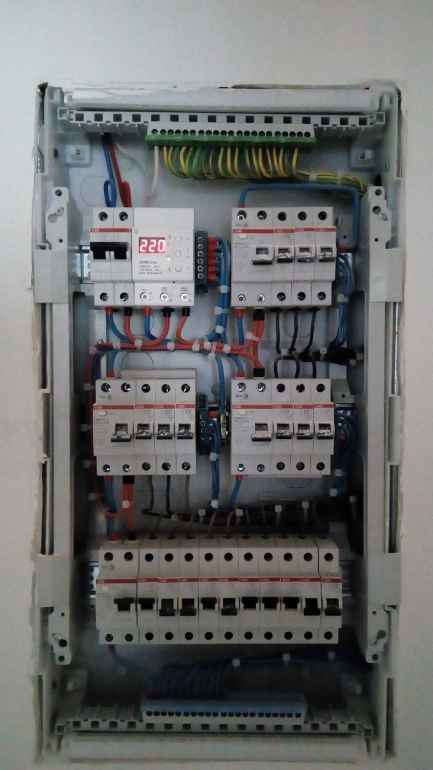

На рисунке вверху приведен установка автоматов защиты в электрощите современной квартиры.

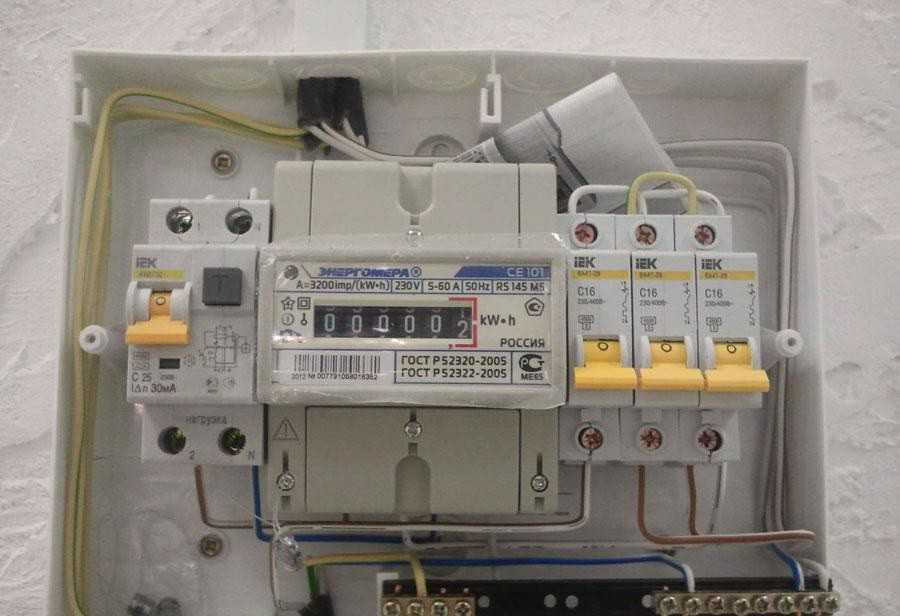

Перед автоматами защиты устанавливается вводной автомат. Он защищает проводку всего дома. Обычно, номинал вводного автомата указан в договоре на электроснабжение и поменять на больший номинал без соответственного разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен устанавливаться до счетчика, т.е. защищать не только лишь проводку всего дома либо квартиры, но и устройство учета.

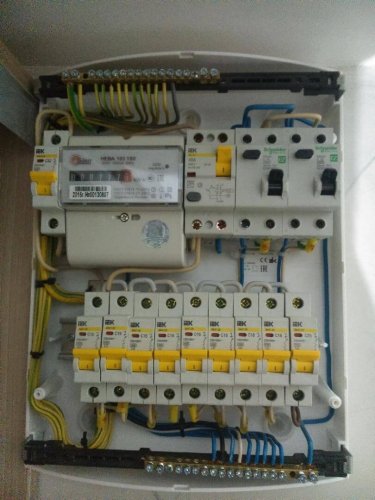

Пример показан на нижеприведенном рисунке:

Проектируя проводку на двуэтажный дом, подразумевают установку щитков на каждом этаже. При всем этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать запасные защитные АВ и закладывать возможность развития энергосистем.

Но, количество запасных автоматов либо автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено наименее 10 автоматов, то устанавливается дополнительно один запасный.

Заключение

Легко произвести расчет количества автоматов для дома либо квартиры без помощи других. Следует только придерживаться определенных правил:

1. Зная ток нагрузки, сечение провода выбирается в огромную сторону, а автоматы подбираются по наименьшему току.
2. Вводной АВ рассчитывается ограничивается выделенной на ваш объект мощностью.
3. Количество автоматов рассчитывается по количеству линий проводки и потребителей.

Расчет количества автоматических выключателей должен быть произведен кропотливо. От этого зависит не только лишь сохранность вещественных ценностей, но и жизнь и здоровье человека. Потому расчет рекомендуется поручить квалифицированным спецам.

Сколько автоматов ставить в двухкомнатной квартире?

1. Вариант. Вы планируете новейшую проводку. В данном случае расчет автоматов защиты делается по планируемой потребляемой мощности групповых цепей квартиры, всей электросети квартиры в целом вместе с анализом сечения жил токопроводящего (ТПЖ) кабеля.

2. Вариант. У вас уже есть, функционирующая проводка и для вас необходимо, к примеру, поменять устаревшие автоматы на новые.

Разглядим оба варианта.

Городская квартира

Если сборка и установка электрощитов осуществляется не в пригородном доме, а в городской квартире, то автоматов может потребоваться меньше, но не всегда. Всё находится в зависимости от площади помещения и трудности схемы электрификации объекта. Если в квартире планируется делать дорогой дизайнерский ремонт с внедрением самых прогрессивных приёмов дизайна помещения, то может потребоваться даже больше автоматов, чем в большенном пригородном доме. К примеру, каждый трансформатор для светодиодной ленты имеет смысл «сажать» на отдельный автомат, а таких трансформаторов в квартире может быть несколько – в расчёте по одному на 5 метров светодиодной ленты. Если она применяется для подсветки потолка, стеновых ниш, кровати, витражных потолков либо вставок в стенках, то метраж будет солидный, и это отразится на трудности монтажа проводки. Соответственно, в таком случае нужно предугадать в электрощите больше автоматов, чем обычно. Также в городских квартирах часто устанавливают систему «тёплый пол», которая тоже рекомендуется к выводу на отдельный автомат (в каждой комнате – свой).

Читайте также: Как настроить температуру теплого пола электрического

Расчет автоматов защиты для новейшей проводки

Перед расчетом, давайте незначительно вспомним, зачем нужен автомат защиты. Сначала, для защиты от маленьких замыканий и перегрузки цепи. А что защищает автомат защиты? Защищает проводку и устройства подключения (розетки и выключатели) от перегрева и пожара.

Зависимо от предназначения цепи и ее защиты от недлинного замыкания мы избираем тип автомата защиты. Тут обходимся без расчетов. А вот с расчетом от превышения допустимой нагрузки на данный момент разберемся.

С одной стороны автомат защиты обязан иметь номинальный ток либо ток автомата защиты больше либо равным току при наибольшей нагрузки в цепи.

К примеру, у вас электрическая цепь состоит из 9 розеток с планируемой критической нагрузкой 3150 Вт. Говоря о критической нагрузке, я имею в виду, что во все розетки включат планируемые приборы.

Ток в цепи при всем этом будет равен 14,3 Ампера. Формула расчета из школы:

Означает, номинальный ток автомата защиты уже не может быть меньше этого тока в цепи. Если он будет меньше, то автомат будет повсевременно выбивать, а это нам не надо.

Идем далее. С другой стороны, номинальный ток автомата защиты не может быть неограниченно огромным. Мы ведь помним, что автомат защиты защищает кабель от перегрева. Поэтому, верхнее допустимое значение номинального тока автомата защиты, должно быть таким, дабы провода не грелись, и именуется это значение допустимый ток кабеля, точнее, допустимый ток токопроводящих жил.

Статьи по теме: Для чего необходимо устройство защитного отключения

Получаем, что номинальный ток автомата защиты должен быть меньше либо равен допустимому току для проводника.

В конечном итоге получаем обычное условие:

Особенности автоматов для розеток некоторых узнаваемых марок

В строй магазинах можно узреть большой ассортимент автоматических выключателей от различных производителей. Некоторые из них используют свою маркировочную систему, ознакомиться с чертами модели можно по специальному каталожному номеру.

К более нужным и надежным автоматическим выключателям можно отнести:

• «АВВ» – автоматы, владеющие модульной устройством. Разработчики – шведско-швейцарская компания. Выпускают различные модификации, созданные для различного напряжения и расчетных токов.
• «АЕ» – действенное устройство русского производства. Выпускается данная защитная арматура в различных конфигурациях, потому проблем в выборе подходящего устройства появиться не должно.

Также при выборе автоматического выключателя домой следует направить внимание на и «Легранд». Большая часть забугорных производителей по лицензии изготавливают свою продукцию на русских и китайских заводах.

Где взять допустимый ток ТПЖ?

Проще всего и разумнее взять допустимый ток токопроводящей жилы (ТПЖ) из таблицы 1.3.4. в ПУЭ изд.7.

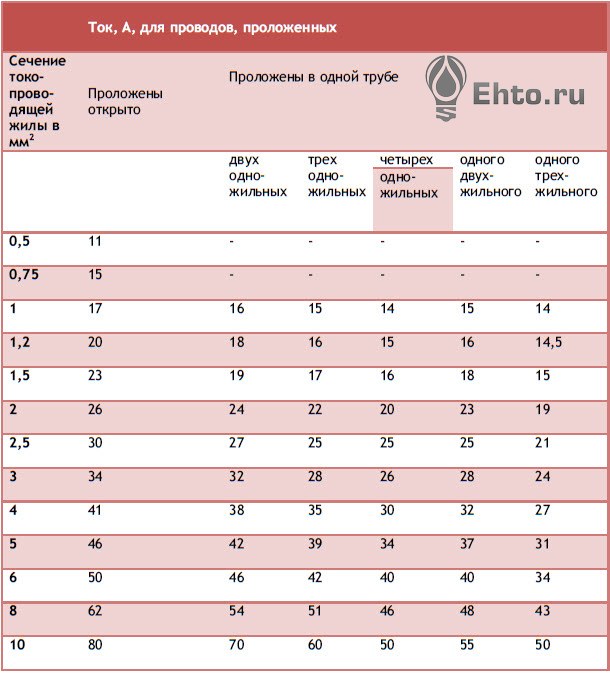

Таблица: Очень допустимый ток для электрики квартиры для проводов с ПВХ (поливинилхлоридной) и резиновой изоляции с жилами из меди.

Читайте также: Подключение электрозвонка в квартире, доме

Эта таблица не полная, но достаточная для квартирной проводки. Напомню, что в электрике квартиры, нельзя применять кабели и провода с жилами тоньше 1, 5 мм2 и нельзя применять кабели с дюралевыми ТПЖ тоньше 16 мм2. (ПУЭ, таблица 7.1.1)

Сейчас сам расчет автомата защиты для новейшей проводки

Естественно, приведенная выше формула не дает четкого расчета номинала автомата защиты. Она указывает только его границы. Сам расчет проведем следующим образом (в кавычках я буду вести расчет для условного примера электрической цепи из 9 розеток на 450 Вт любая):

• Считаем ток в цепи при критической нагрузке (9×400Вт=3600Вт. 3600÷220=16,36 Ампера);
• По таблице ПУЭ 1.3.4 (смотрим выше) ориентируемся на сечение жил кабеля и избираем для проводки сечение жил кабеля на шаг больше, но более 1,5 мм2.(по таблице подходит 1. 5 мм, избираем 2. 5 мм, так как 2.0 в продаже нет);
• Снова по таблице смотрим допустимый ток для избранного кабеля (25А);
• Получаем, что по условию выбора автомата защиты, а конкретно (I сети≤I автомата ≤I допустимый ток кабеля), 16,36 Ампер≤I автомата ≤25 Ампер).
• В продаже для установки автомата защиты на ДИН-рейку, есть автоматы с номиналом 20 Ампер. Его и устанавливаем.

Еще пример расчета автомата защиты:

На вводе необходимо поставить автомат защиты. По условию расчетный ток сети 27,5 Ампер. Вводной кабель медный, марка ВВГнг, сечение 3×10.

Статьи по теме: Крепление автоматов защиты

1. По таблице ПУЭ смотрим допустимый ток кабеля. Он равен 50 Ампер.

2. Означает номинал автомата защиты должен быть:

27.5 А≤I автомата≤50Ампер.

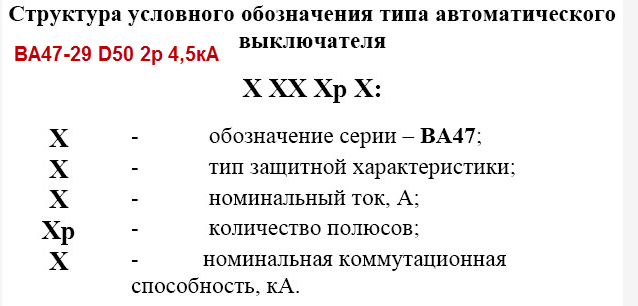

В продаже есть автоматы защиты номиналом 50 Ампер. За ранее избираем автомат: ВА47-29 D50 2p 4,5кА. Кстати, как расшифровывается их структура наименования.

Методы рассредотачивания проводки в доме

На число автовыключателей в щитке влияют:

1. Число помещений (2-х, 3-х комнатная квартира плюс санузел, кухня).
2. Воплощение разделения проводки освещения от розеток.
3. Наличие или отсутствия бытовых электроприборов большой мощности.

1 метод рассредотачивания проводки

На каждую комнату будет нужно установить 2 автоматических выключателей: на розетки и освещение. Раздельно нужно прийти к выводу бытовых электрических устройств в квартире:

Читайте также: Запасное электроснабжение дома – источники и пути

• холодильник.
• посудомоечная машина.
• стиральная машина.
• водонагреватель.
• электроплита.
• кондюки.
• тёплые полы.

Например: В 2-х комнатную квартиру с объединённым санузлом нужно поставить 8 автовыключателей + домашняя техника.

Схожий способ рассредотачивания проводки в квартире не будет целесообразным. В итоге вы получите огромное количество проводов, работы, потраченных денег, чем эффекта.

2 метод рассредотачивания проводки

На 1 помещение будет нужно выделить 1 рубильник, не отделяя свет от розеток. Так же вынести из общей сети электрические приборы.

В итоге: в 2-комнатную квартиру с объединённым санузлом будет нужно 4 автомата + домашняя техника.

При схожем подходе потратите наименьший объём временных и денежных ресурсов, а система выйдет удобнее и проще в применении.

Не стоит сберегать на безопасности квартиры. Но не нужно делать излишней работы. Сделайте высоконадёжную и ординарную сеть проводки, отличающуюся безопасностью и удобством.

Что защищает автоматический выключатель

До того как подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Но это полностью не так. Автомату нет никакого дела до устройств, которые вы подключаете к сети – он защищает проводку от перегрузки.

Ведь при перегрузке кабеля либо появлении недлинного замыкания растет сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

В особенности сильно увеличивается сила тока при маленьком замыкании. Величина силы тока может возрасти до нескольких тыщ ампер. Естественно, никакой кабель не способен длительно выдержать при таковой нагрузке. Тем паче, кабель сечением 2,5 кв. мм, который нередко применяют для прокладки проводки в личных домовладениях и квартирах. Он просто зажгется, как бенгальский огнь. А открытый огнь в помещении может привести к пожару.

Потому верный расчет автоматического выключателя играет очень огромную роль. Подобная ситуация появляется при перегрузках — автоматический выключатель защищает конкретно проводку.

Когда нагрузка превосходит допустимое значение, сила тока резко растет, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к появлению недлинного замыкания. А последствия таковой ситуации прогнозируемы – открытый огнь и пожар!

Как избрать автомат?

Автоматы в квартирном щитке должны соответствовать установленным правилам, по другому их функционирование будет небезопасным и может повлечь противные последствия. При выборе нового устройства принципиально уделять свое внимание на следующие характеристики:

• Тип, определяющий предназначение (“А” – размыкание цепей большой протяженности; “В” – осветительные полосы общего функционала; “С” – электрические устройства с умеренными токами; “D” – для активной нагрузки, превосходящей стандартные значения; “K” – индуктивные объемы; “Z” – электроника);
• Количество полюсов (для однофазовой сети – один либо два, для трехфазной – три либо четыре);
• Номинальное напряжение, соответственное данному показателю сети;
• Наибольший рабочий ток полосы, рассчитываемый из мощности всех присоединенных к ветке устройств и техники;
• Отключающая способность при превышении допустимых значений.

Читайте тут! Реле напряжения — современные виды, принцип деяния и особенности использования. Схемы подключения действенной защиты от скачков напряжения!

Если нужна поменять старенькый автомат, то ориентироваться нужно на предшествующее устройство (в случае, если его работа на сто процентов устраивала). Когда заменяемый пакетник был далек от совершенства, то можно отталкиваться от не устроивших характеристик.

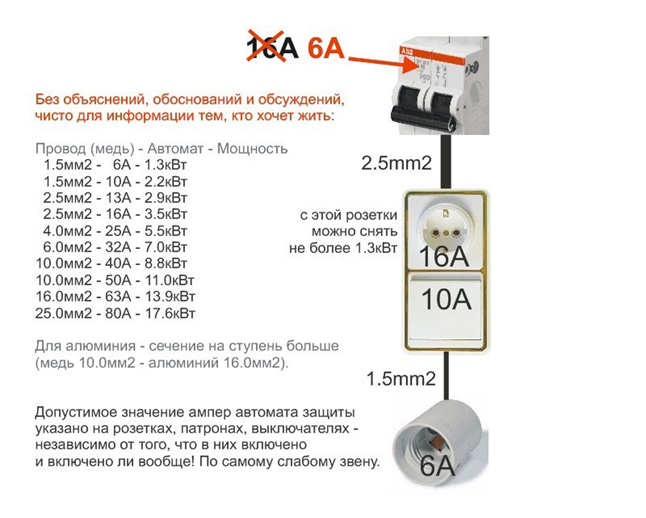

Как высчитать, на сколько ампер нужен автомат?

Почему верный выбор защитного автомата по номинальному току так важен? При выборе автомата нужно также принимать в учет и сечение кабеля, который будет к нему подсоединяться. Тут главное условие – это количество и общая мощность электроприборов, которые будут эксплуатироваться в сети. В случае неверного выбора уставки вероятны нехорошие последствия.

При выборе кабеля по току нужно обеспечить припас. Тут стоит принять в учет токи неотключения автомата. В согласовании с нормативной документацией ( ГОСТ Р 50345-2010 п. 8.6.2), ток неотключения говорит, что устройство защиты в случае 13% перегрузки может не отключиться. К примеру, ток отключения автомата С25А составляет 36.25А, а ток неотключения – 28.25А.

Если для подключения розеток будет избран кабель из меди сечением 2,5 кв. мм., то его максимально допустимый ток – это 25А. Для такового кабеля нужен автомат до 16А. Если же таковой кабель подсоединить к автомату на 25А, то в случае перегрузки 45% его отключение займет битый час! За этот период времени жилы кабеля нагреются до высочайшей температуры, из-за чего проводка может даже загореться. Для того дабы избежать пожара, нужно очень пристально подойти к выбору устройства защитного отключения.

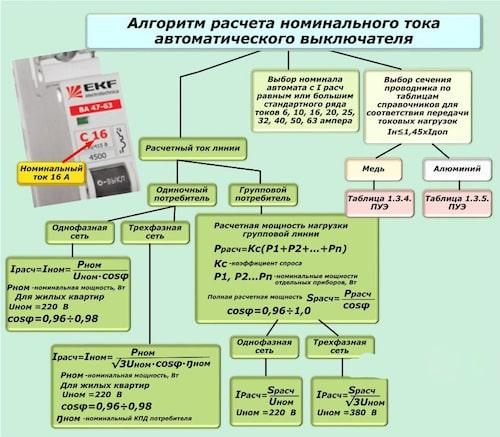

Особенности расчета тока электрического автомата

Для однофазовой сети в процессе расчета тока защитного устройства нужно применять формулу: I=P/U. Р – это мощность, а U – напряжение. Для более обычного расчета нередко пользуются таким вариантом: 1кВт примерно равен 4,5-5А.

Что касается расчета тока трехфазного устройства, то тут нужно применять более сложную формулу. Но проще всего придерживаться такового варианта: 1кВт примерно равен 2А.

Последовательность расчета

В качестве примера возьмем расчет ампер для пары электрических конвекторов, суммарная мощность которых составляет 2,5 кВт. По формуле, обозначенной выше, определяем общую силу тока электроприборов: 2500/220=11,4А. Если воспользоваться облегченным вариантом, то получим 5*2,5=12,5А. Тут принципиально осознавать, что в случае с облегченным расчетом мы автоматом принимаем в учет нужный припас по току, потому конкретно таковой вариант расчета является желаемым.

Сейчас нужно избрать кабель. В Рф и странах СНГ рекомендовано применять кабель ВВГнг, если идет речь об эксплуатации обыкновенной бытовой сети. Сечение токопроводящей жилы нужно выбирать по таблице, обозначенной в ПУЭ п.1.3.10. Но также эту таблицу могут располагать и компании-производители кабельной продукции. Для нашего варианта подходит кабель, сечение которого составляет 1 кв. мм., а значение максимально допустимого тока составляет 15А.

Сейчас осталось избрать сам автомат, который нужен для того, дабы защитить избранный кабель от перегрева. На базе имеющихся черт избираем автомат на 16А. Но мы помним о том, что автомат предназначен для защиты кабеля, сечение которого 1 кв. мм. Для него довольно устройства на 10А, то это меньше рассчитанного нами значения общего тока конвекторов – 11,4А. Исходя из этого, избираем кабель сечением 1,5 кв. мм., допустимый ток которого составляет 19А.

Особенности выбора автомата по номинальному току и напряжению:

для кабеля сечением 0,5 кв. мм нужно автомат с номинальным током 10А. Допустимая мощность для двухфазной сети составляет 2,4 кВт.

для проводника, сечение которого 1 кв. мм будет нужно защитное устройство на 17А (мощность 3,7 кВт);

в случае если кабель имеет сечение 1,5 кв. мм, номинальный ток будет 23А, а мощность – 5 кВт;

для проводника сечением 2,5 кв. мм номинальный ток составит 30А, а мощность – 6,6кВт;

для кабеля сечением 4 кв. мм номинальный ток составит 41А, мощность 9 кВт.

Пример расчета

Например, очень вероятная одновременная нагрузка не сеть в быту составляет 2,4 кВт. Для расчета силы тока используем известную из уроков физики формулу: 2400Вт/220В=10,9А. Тут наиблежайшее значение номинального тока по таблице составляет 10А. Можно ли взять его либо все таки будет выбивать? Выбивать не будет, так как для того дабы расцепитель нагрелся, нужно определенный промежуток времени. При 11А нагревание займет около 20 минут и только после чего контакты будут разорваны. Но если за этот период времени уменьшить общую мощность электроприборов (к примеру, электрочайник выключится), то контакты разорваны не будут.

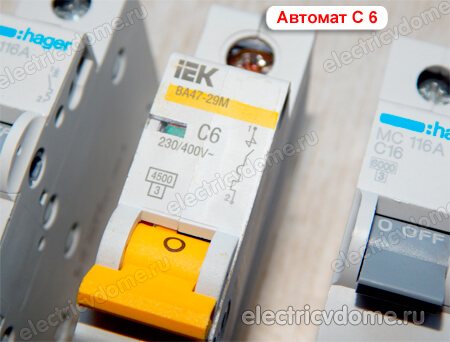

Достаточно нередко в сетях бытового предназначения устанавливают на вводе 25А либо 32А, на освещение 6А, а на розетки 10А и 16А. Что касается трехфазного ввода, то тут расчет будет более сложным.

Что будет, если номинальный ток подобран ошибочно

Если взять номинал, который будет очень огромным либо очень небольшим, то ни к чему отличному это не приведет. К примеру, если номинальный ток очень мал, то в случае наличия пиковой нагрузки будет просто пропадать электричество в сети. Брать номинал с припасом также не рекомендуется, так как в случае превышения порогового значения мощности проводка будет сильно греться, пока расцепитель не сработает. А для его срабатывания нужно время. Тем самым и появляется огромное количество пожаров.
