Простые методы использования пустых банок из-под пива более, чем явны. Из них делают вазочки, стаканчики для карандашей, формочки для выпечки. Но это еще не все: пивная банка – хорошая заготовка для производства намного более нужных вещей, к примеру, усилителя Wi-Fi либо телевизионной антенны.
Телевизионная самодельная антенна из пивных банок – звучит неописуемо. Все же, такая антенна несложна в изготовлении и работает никак не ужаснее сделанной в промышленных критериях. Отбрасываем скепсис и попробуем провести опыт: изловить радиоволны пивной банкой.

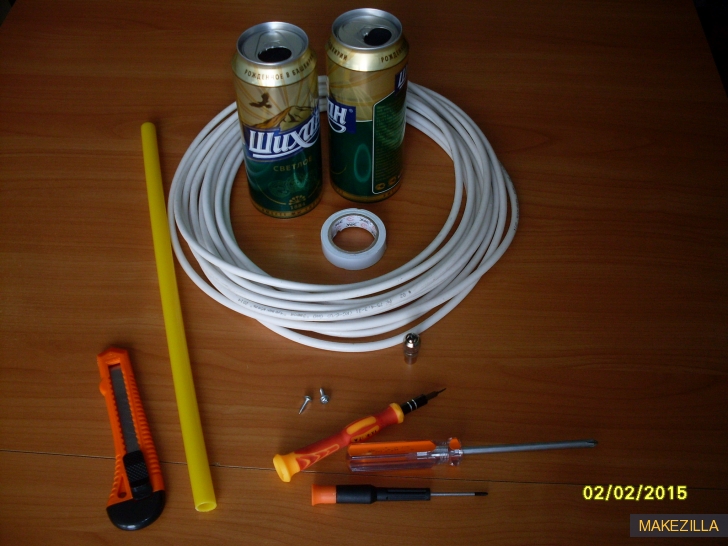

Материалы для самодельной антенны
Материала для вас пригодится совершенно мало. Все нужное для производства простейшей антенны, найдется фактически в каждом доме, разве что придется приобрести несколько метров телевизионного кабеля.
- Две жестяные банки. Все производители применяют для их производства однообразный металл и руководствуются одними и теми же эталонами. Название напитка, его крепость, цвет банки и остальные свойства на работоспособность антенны не оказывают влияние.
- Два шурупа по металлу. Тех, которые строители именуют "блохами".
- Фигурную отвертку.
- Заместо шурупов и отвертки можно применять паяльничек и припой.
- Телевизионный кабель РК-75 (RG-6/U) со штекером, более 2-ух метров. Длина провода находится в зависимости от того, где вы планируете установить антенну.
- Древесную вешалку либо всякую подходящую древесную (пластиковую) планку.
- Изоленту либо скотч. Для большей надежности и безопасности антенны лучше применять изоленту.
Если все материалы собраны и разложены на расстоянии вытянутой руки, приступаем к занятному процессу производства антенны из жестянок.
Порядок производства антенны

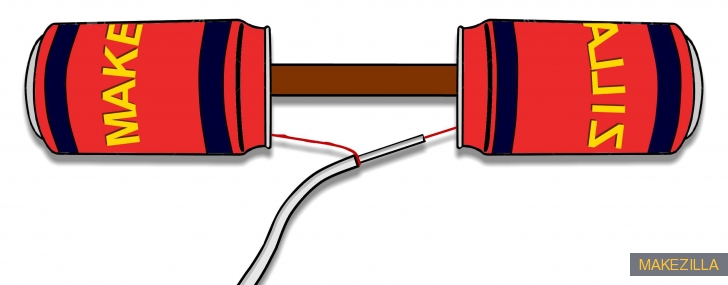

Сперва следует составить чертеж грядущего чуда инженерной мысли. Либо нарисовать ориентировочную схему.

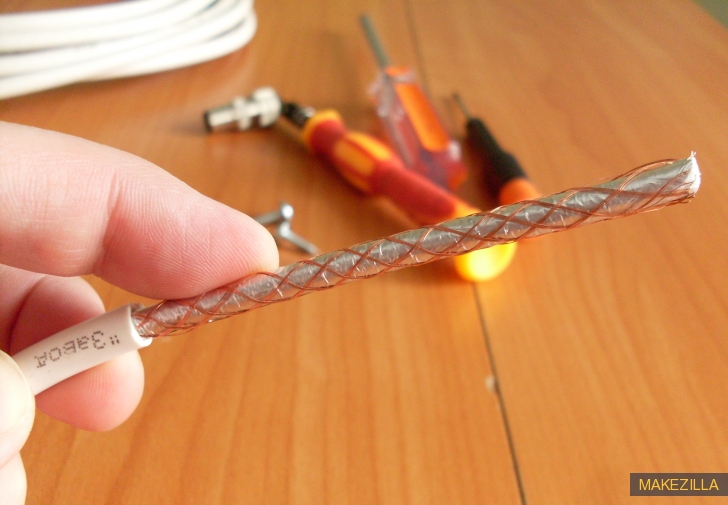

Следующий шаг – подготовка кабеля. Это самая тщательная работа, требующая наибольшей аккуратности. Поначалу конец кабеля необходимо очистить от верхней пластмассовой оболочки, приблизительно на 10-12 см. Под оболочкой находится защитный экран из фольги и оплетка из тонких медных нитей.

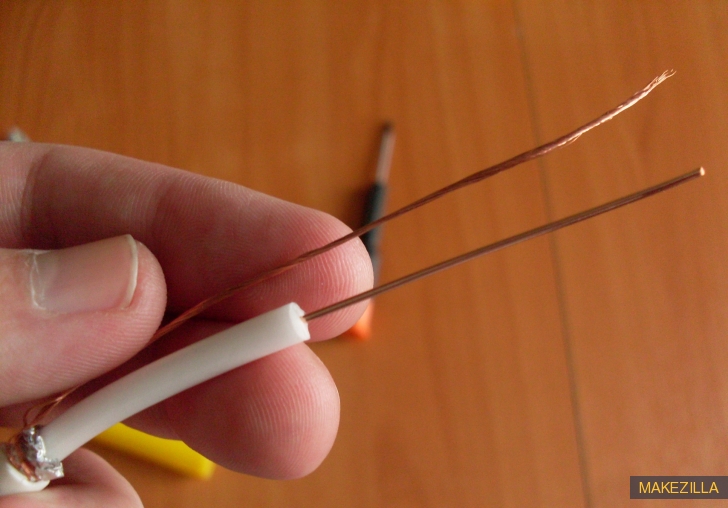

Медные нити аккуратненько скручиваем в одну косичку, фольгу удаляем. Вспененный целофан, который находился под фольгой, тоже предстоит срезать на несколько см.

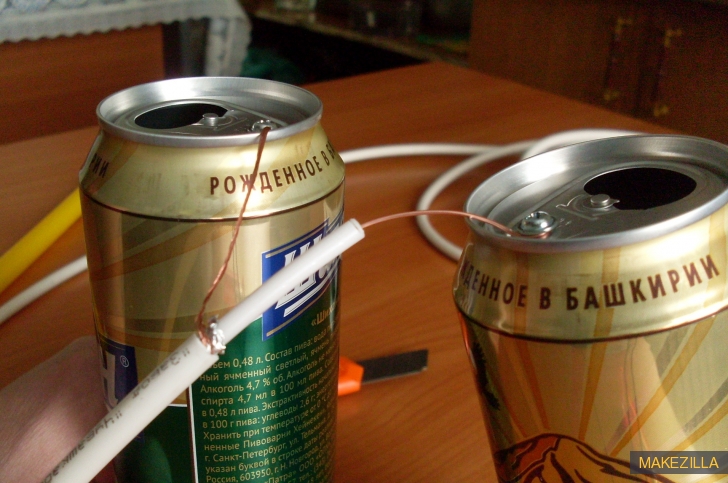

Скрутку из защитного экрана и сердцевину кабеля присоединяют к пивным банкам. Это можно выполнить при помощи шурупов либо припаять.
В самом последнем случае в банке можно сделать дырочки, продеть в них контакты и прочно скрутить.

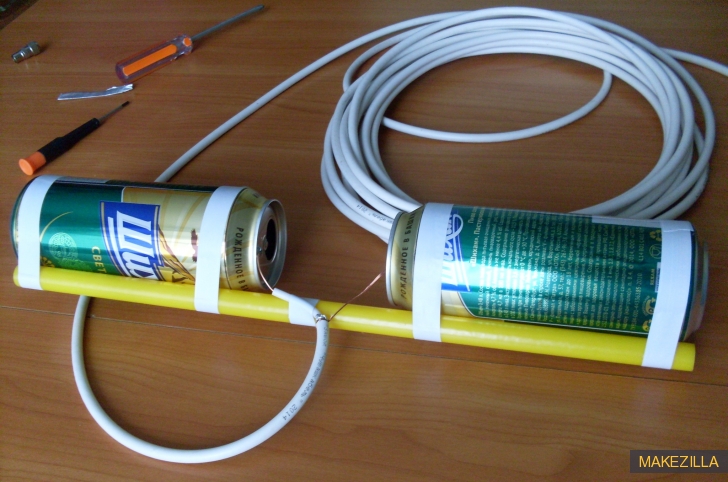

Сейчас осталось прикрепить банки изолентой к древесной вешалке и антенну можно испытывать. Если древесной вешалки в хозяйстве не нашлось, можно поэкспериментировать с пластмассовой, железная категорически не подходит. Принципиально, дабы жестянки не контактировали с электропроводным материалом.
Заместо вешалки можно взять древесную (пластиковую) планку либо проявить оригинальность на все 100% и прикрепить банки к эффектной коряжке. Главное, дабы конструкция антенны не была очень массивной.

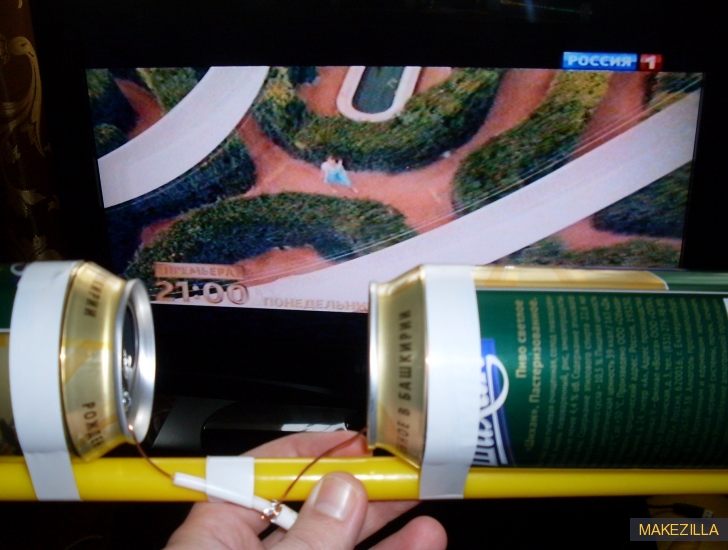

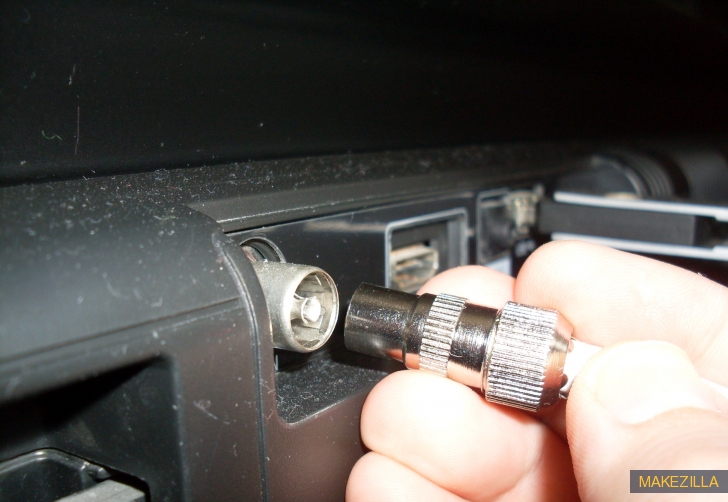

Штекер вставляем в телек, антенну вешаем около окна, где сигнал заранее посильнее и убеждаемся, что жестянки замечательно управляются с возложенной на них миссией.
Конструкцию самодельной антенны можно усложнять, адаптировать для вывода на улицу и в итоге достигнуть высокого свойства приема сигнала.
Как выполнить своими руками самодельную антенну для цифрового ТВ из дюралевых пивных банок
Не так давно я заполучил за бесценок хороший телек, в голове не укладывается, что люди готовы избавиться от неплохой техники из-за того, что она не воспринимает цифровые сигналы. Так как телек у меня есть, я пробую различные методы изловить сигнал.
Поначалу я желал протянуть провод по стенке дома, из подвала, но предки воспретили. Позже я попробовал применять канцелярскую скрепку, дабы изловить телевизионный сигнал, но итог был очень слабенький.
Позже я смастерил своими руками антенну из пивных банок.
Сейчас у меня есть бесплатное телевидение.
Шаг 1: Выбор модели антенны
Если вы не заинтересованы в разъяснении принципа деяния этой самодельной антенны из пивных банок, этот шаг можно пропустить. Собрать ее можно и без осознания технических качеств.
Когда мысль со скрепкой не отдала результатов, я серьезно подумывал просто пойти и купит антенну в магазине. Но позже я решил, что необходимо приложить все силы к решению этой задачи и все получится, так что я начал поиски в сети. Согласно приобретенным данным, для моих целей идеальнее всего подходит дипольная антенна. Википедия гласит, что «эта антенна самая обычная в практическом выполнении с теоретической точки зрения». Обычная – означает, отменная. Не буду вдаваться в подробности, для этого есть Вики.
Я погуглил к тому же вызнал, что могу расслабленно пропустить все вычисления, обозначенные в статье Википедии, и просто выполнить антенну из дюралевой банки.

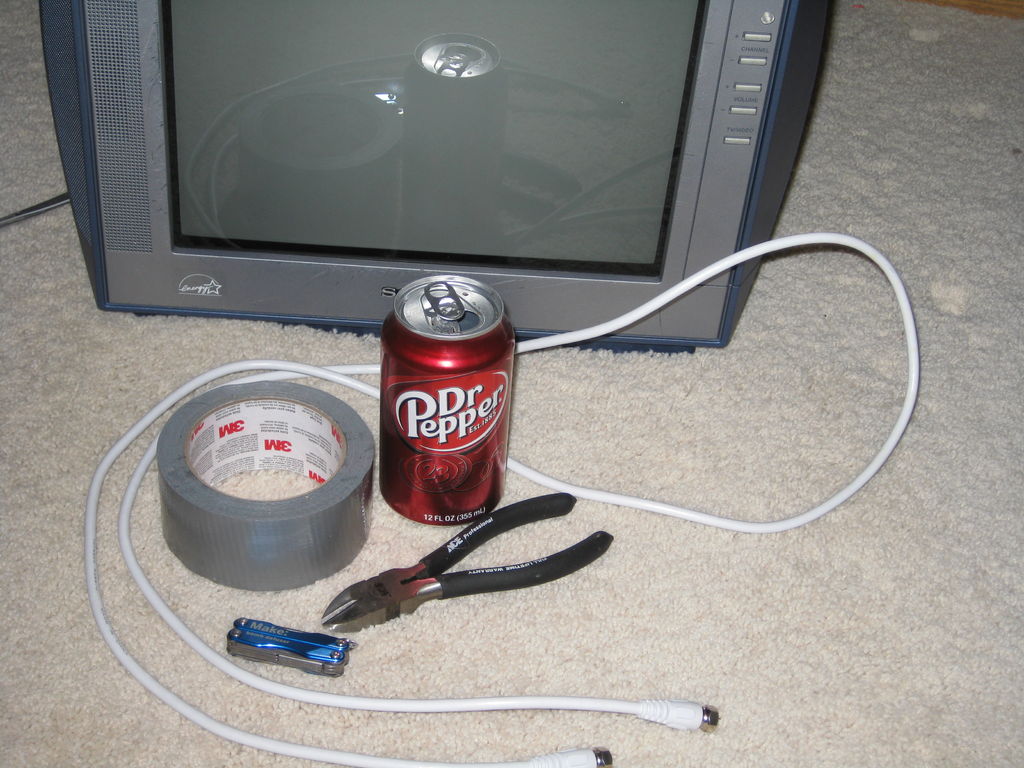

Шаг 2: Материалы
- Телек
- Коаксиальный кабель
- Дюралевая банка из-под лимонада
- Армированный скотч
- Кусачки для проволоки
- Клещи для снятия изоляции

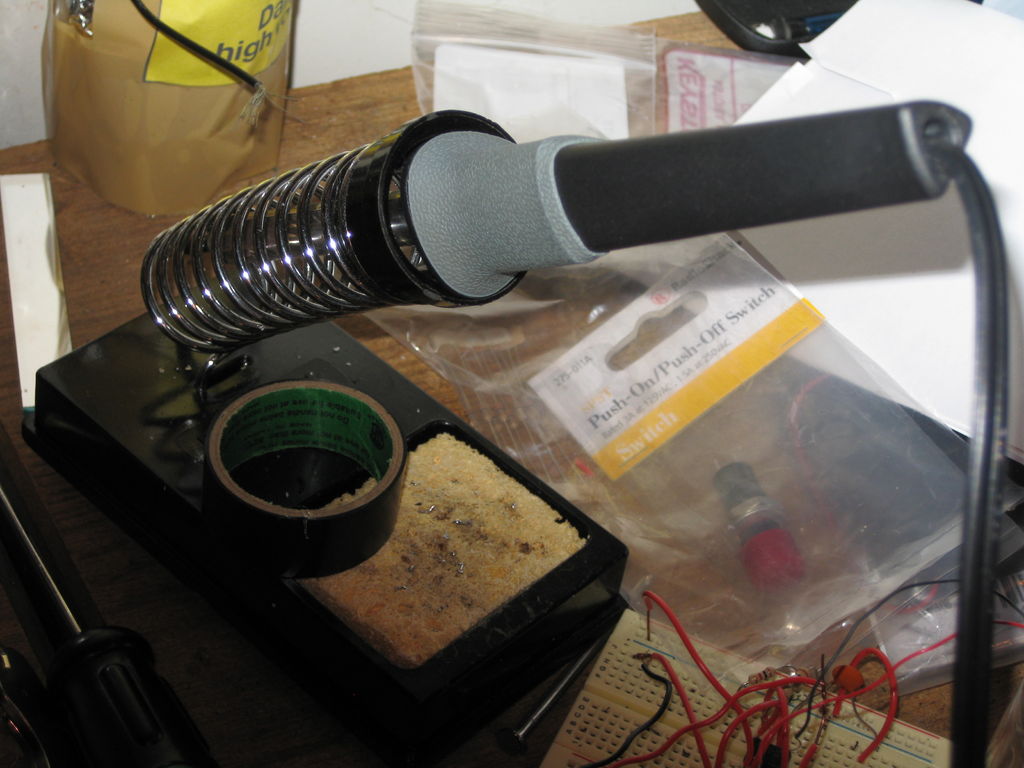

- Паяльничек
- Припой
- Изолента
Шаг 3: Разрезаем банку

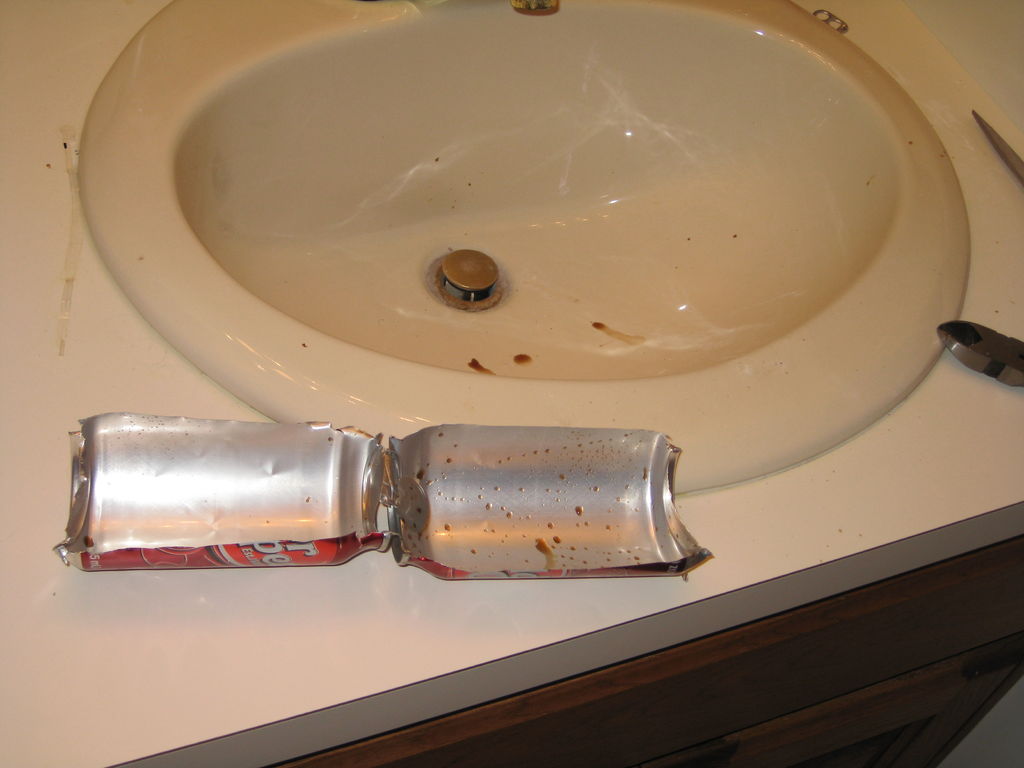

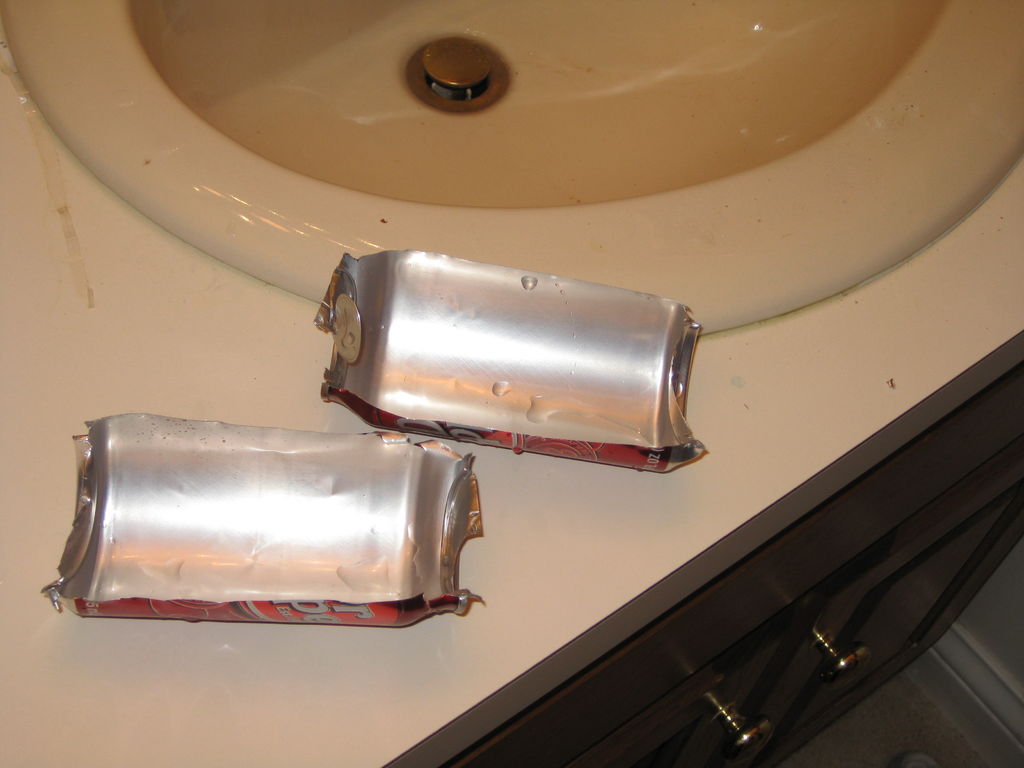

Разрезаем банку по высоте на две половины. Потом промываем от остатков содержимого.
В главном я действовал ножницами, в сложных местах использовал кусачки.
Резать лучше над раковиной, так как капли напитка летят во все стороны. И будьте аккуратны, не порежьтесь о края металла.
Шаг 4: Снимаем изоляцию
Изоляцию с коаксиального кабеля необходимо снять, дабы припаять провода к половинкам банки.

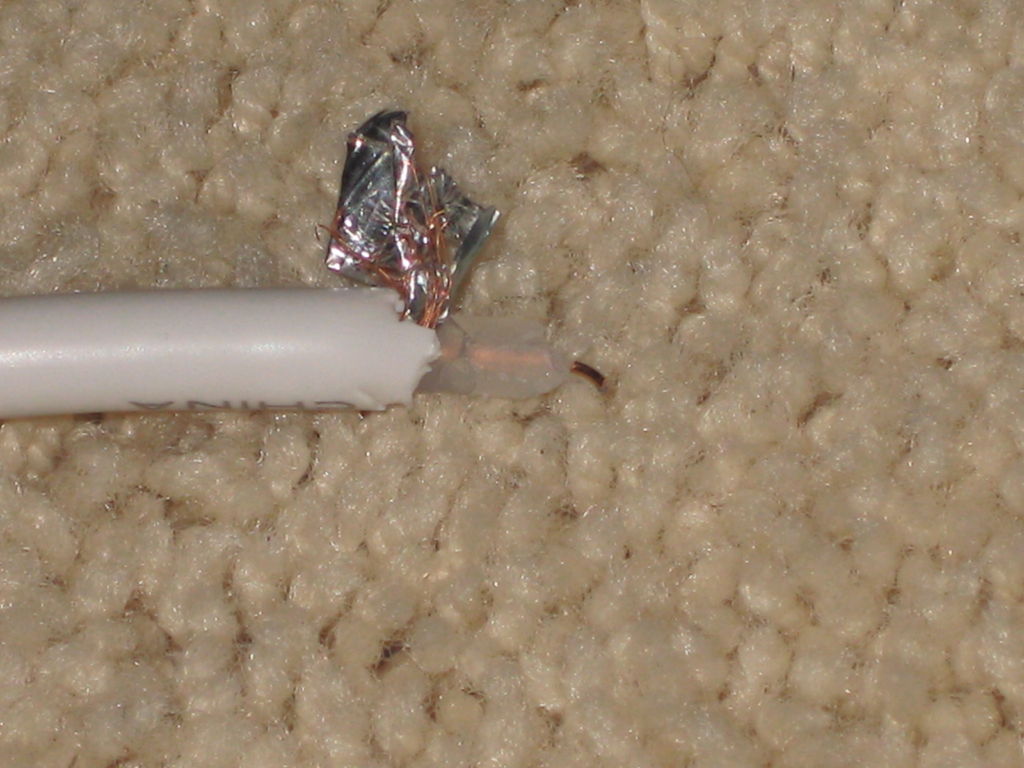

Снятие изоляции может быть довольно проблематично. Поначалу срезаем конец кабеля и начинаем снимать изоляцию. На рисунке видно, что не непременно оголять сердечник, провода должны держаться совместно.
Шаг 5: Спаиваем все составляющие

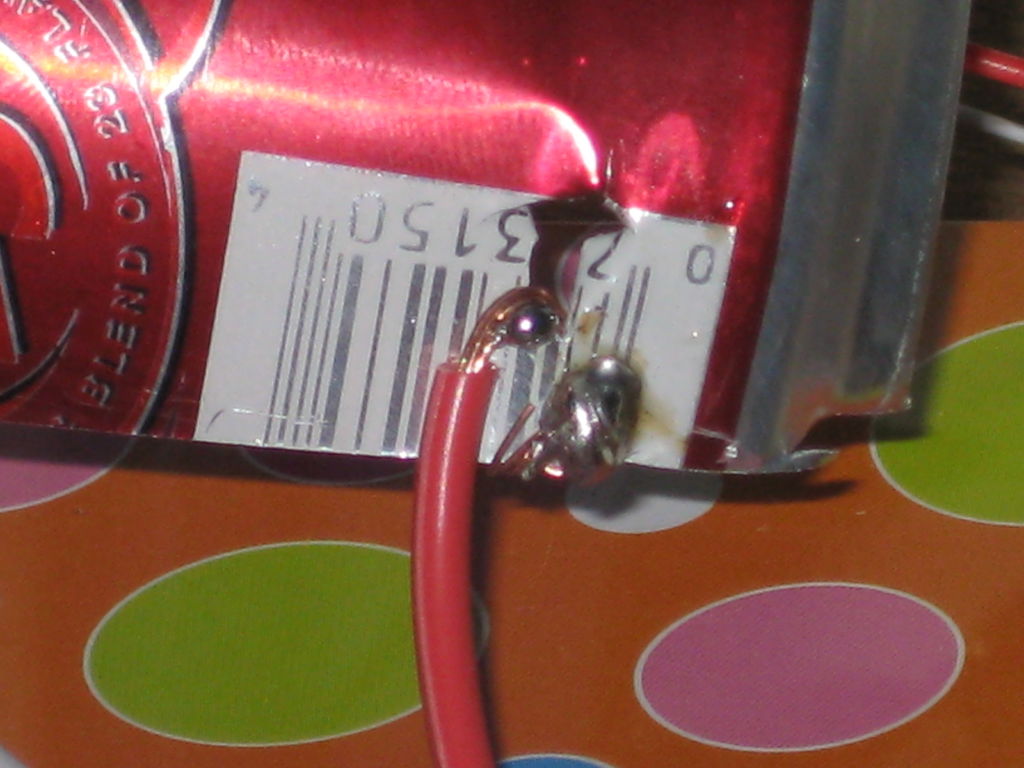

Поначалу необходимо сделать малеханькое отверстие в каждой половине банки. В отверстие продеваем провод, так спайка будет намного прочнее. Припаиваем провод к металлу.
Провод от одной половинки банки припаяйте к наружному коаксиальному кабелю, а провод от другой половины – к внутреннему коаксиальному кабелю.
После того, как все соединения спаяны, изолируем их изолентой и термоклеем.
Шаг 6: Фиксируем антенну на месте

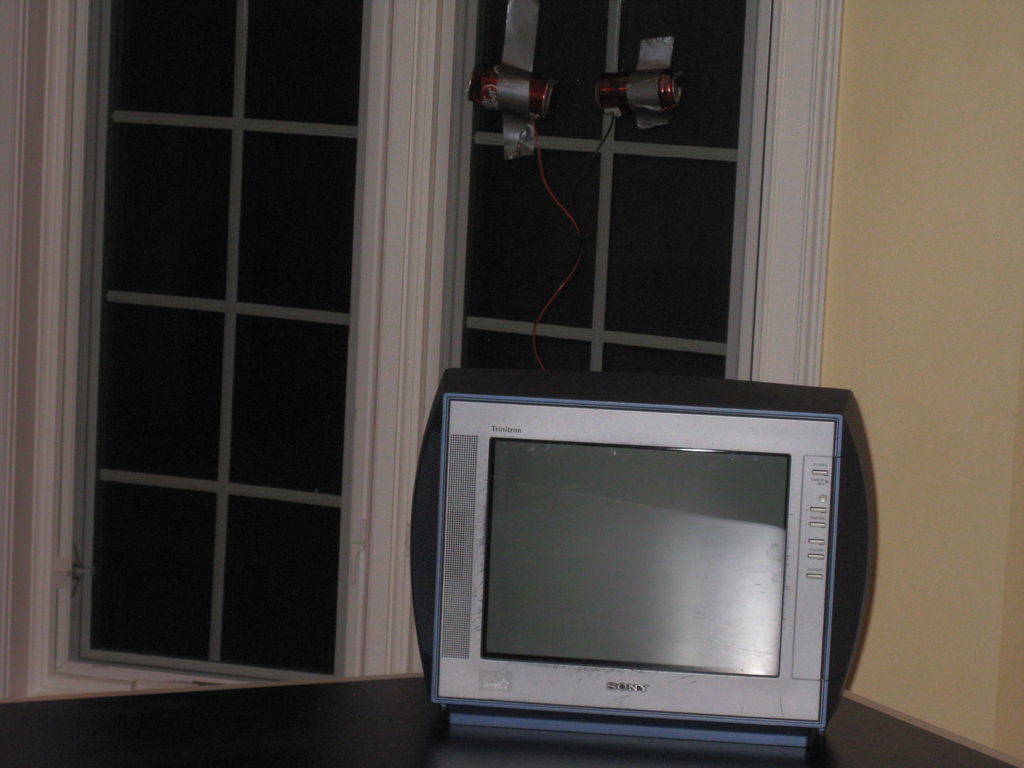

После того, как антенна для цифрового ТВ из пивных банок изготовлена, осталось только закрепить ее на месте, дабы она могла ловить сигнал. Отличные места для расположения антенны – на чердаке либо на окне. Лучший вариант – чердачное окно. В общем, вешать ее необходимо высоко и так, дабы ничто не препятствовало сигналу.

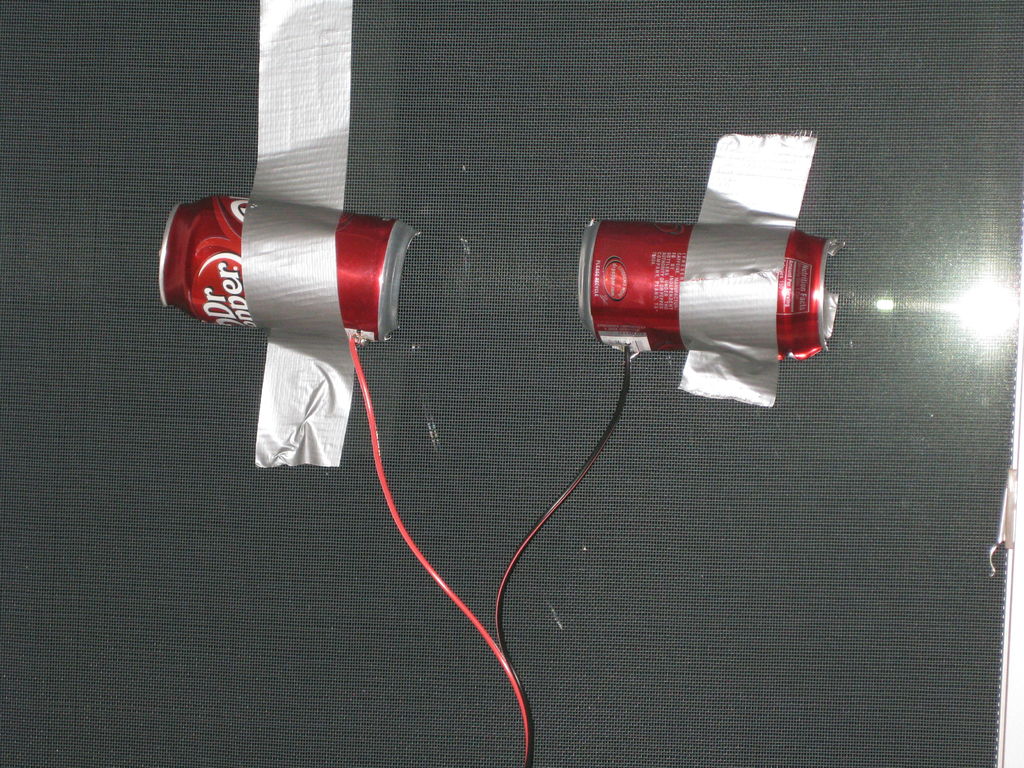

Выбрав подходящее место, закрепите обе половинки армированным скотчем. Половины телеантенны из пивных банок должны быть выстроены в одну линию и между ними должно быть приблизительно 5 см.
Шаг 7: Завершенный проект

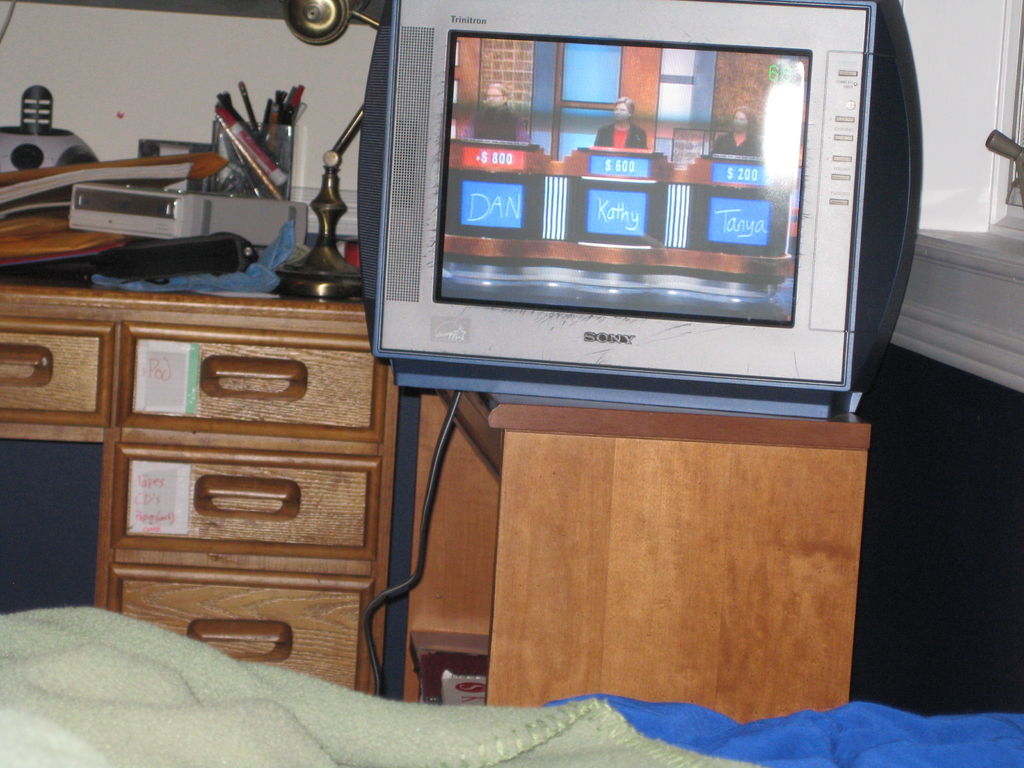

Сейчас ваш проект завершен. Если все материалы у вас были под рукою, то сейчас вы сможете услаждаться бесплатным телевидением, не потратив ничего на антенну.
Игорь Самоделов
Рассказываю как выполнить какую-либо вещь с пошаговыми фото и видео инструкциями.
Как выполнить Wi-Fi антенну из консервной банки
Эта достаточно пользующаяся популярностью конструкция, дающая хорошие результаты. Хотя эти результаты сильно зависят от избранной консервной банки. Но давайте обо всем по порядку.
Эта направленная антенна линейной поляризации. Состоит из волновода и четвертьволнового монополя. Коэффициент усиления от 10 до 14 dBi. Угол раскрытия основного лепестка излучения антенны около 60°. Импеданс около 50 Ом.
На прилавках магазинов куча банок различных размеров. Как избрать рациональные? Здесь необходимо прибегнуть к расчетам.

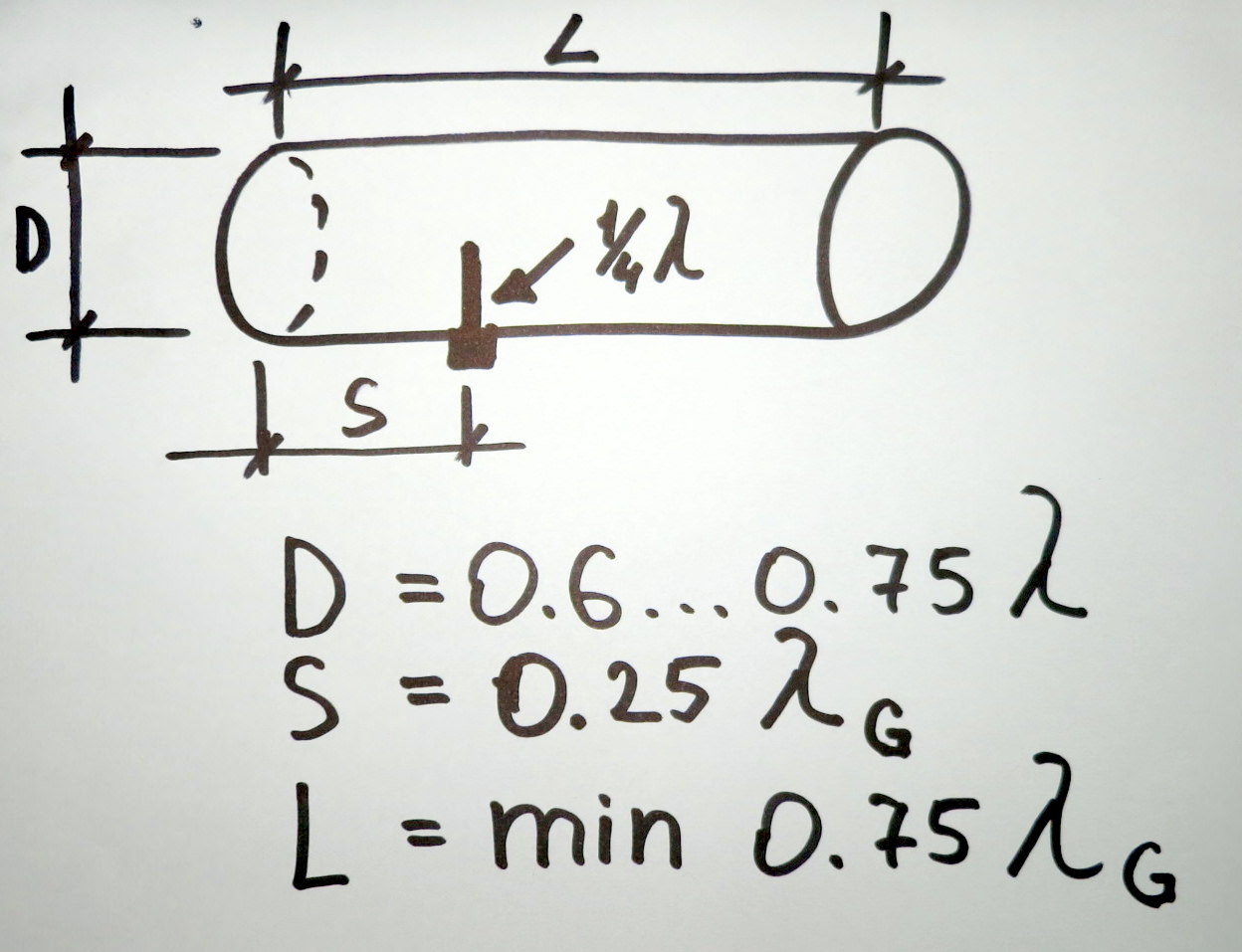

Лучший поперечник волновода (D) будет от 0.6λ до 0.75λ, а лучшая длина волновода (L) мало 0.75 λG
λ — это длина волны. Рассчитывается она по следующей формуле:
приобретенное значение будет в метрах.
Wi-Fi спектр лежит от 2400 до 2500 МГц. Если брать середину — 2450МГц, то длина волны будет 122 мм.
λG — это длина волны в волноводе. Рассчитывается по формуле:
В пересчете выходит что лучший поперечник от 73 до 92 мм.

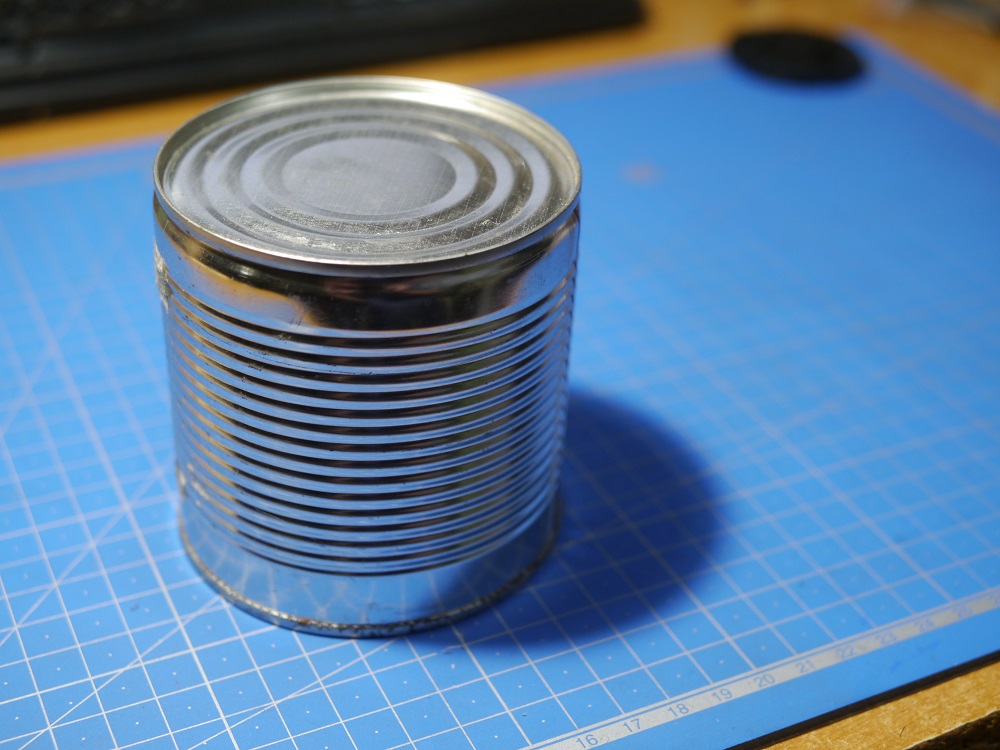

Как быть с длиной? Здесь необходимо отметить, что чем меньше поперечник, тем длиннее должен быть волновод. Т.е. если мы посчитаем, то для банки из-под сгущенки лучшая длина должна быть мало 450 мм. Что нереально много. Ее рядовая длина равна поперечнику — т.е. те же 75 мм.

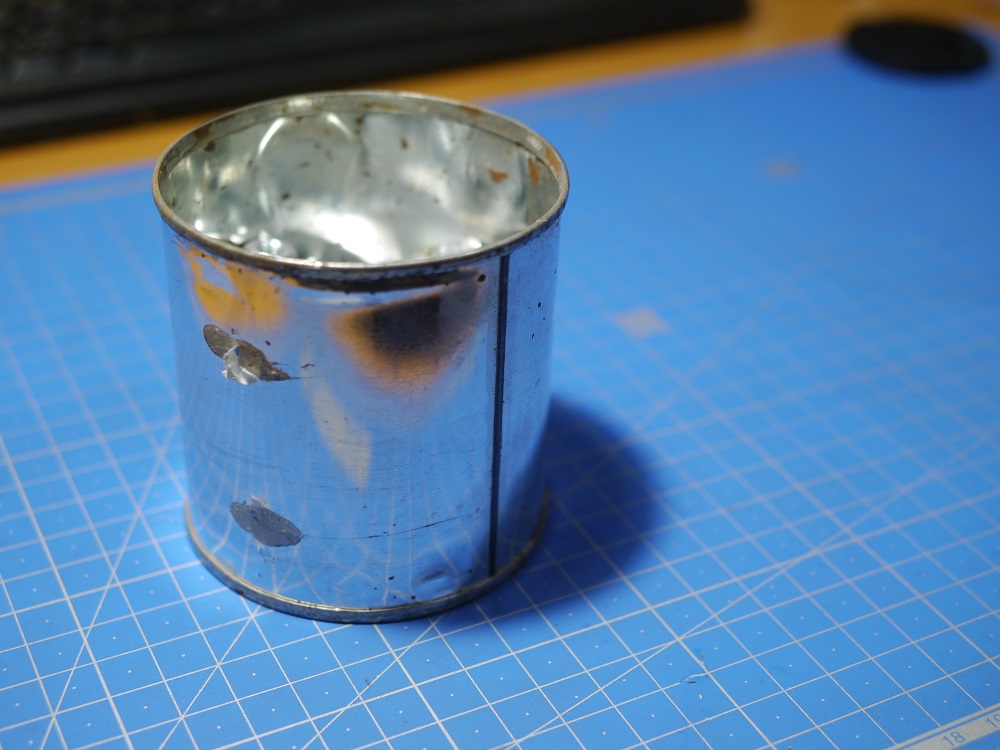

Банки из-под горошка и кукурузы имеют обыденную длину также равную поперечнику — т.е. около 84 мм. Встречаются банки подлиннее — 115 мм, к примеру из-под консервированных ананасов. Но этого все равно не много — мало рекомендуемая длина согласно формулам — 170 мм.

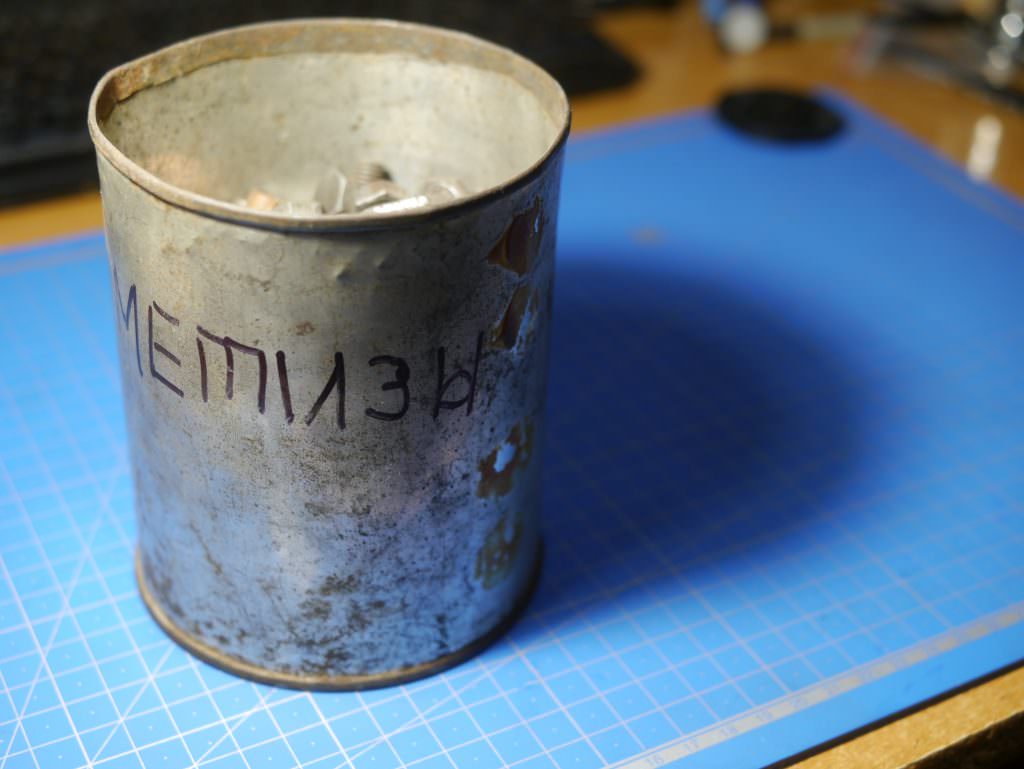

Если для вас попадется банка поперечником 91 мм (таки выпускались при СССР, также можно отыскать из-под ананасов), то навряд ли ее длина будет больше 125 мм. И хоть эта длина практически то, что необходимо, но все равно мало не хватает — необходимо мало 145 мм.

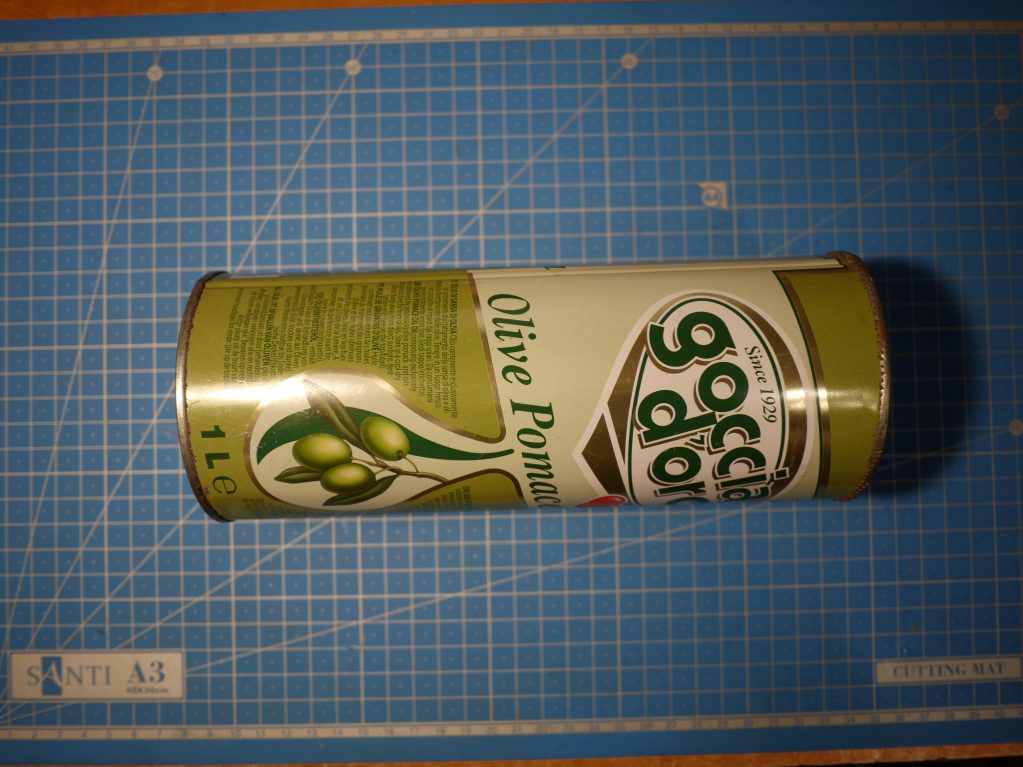

Все же выход есть. На полках огромных гипермаркетов можно повстречать литровые банки из-под оливкового масла. Их поперечник 84 мм, а длина около 210 мм. Это как раз то что необходимо. Банку необходимо аккуратненько открыть дисковым ножем, что бы не было заусенцев. Ибо в процессе работы вы сможете поранить для себя руку. Также необходимо хорошо вымыть ее от остатков масла.

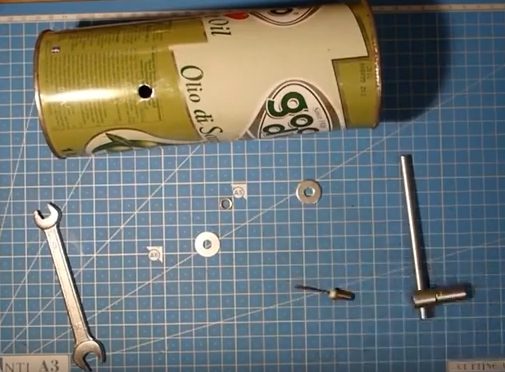

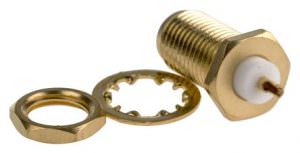

А дальше необходимо выполнить отметку, которая находиться на расстоянии 0.25 λG от дна, а конкретно 56 мм. И просверлить дырку под имеющийся у вас разъем. Я использовал SMA разъем, так как он был под рукою. Вот таковой:
К нему необходимо припаять кусочек медной проволоки поперечником 1.5-2 мм и длиной около 0.25λ, т.е. 122/4 = 30.5 мм. Но необходимо делать с припасом. Пускай, 35 мм.
Поперечник отверстия сделал несколько больше, чем необходимо. Дальше вставляем разъем SMA с припаянным штырьком в просверленной отверстие, зажимаем гайку и все — антенна готова. Сейчас необходимо настроить ее. Настраивать необходимо корректируя длину четвертьволнового штырька (откусывая по немножко). Также можно незначительно смещать штырек относительно донышка банки.
Для того дабы осознать как оказывают влияние эти деяния, необходимо ориентироваться на какой-нибудь показатель уровня сигнала. Его можно получить при помощи особых программ. К примеру при помощи программы WiFiInfoView. По началу откусывая по 0.5 мм у вас показатель уровня сигнала должен расти. Как показатель начнет падать, то необходимо прекращать.

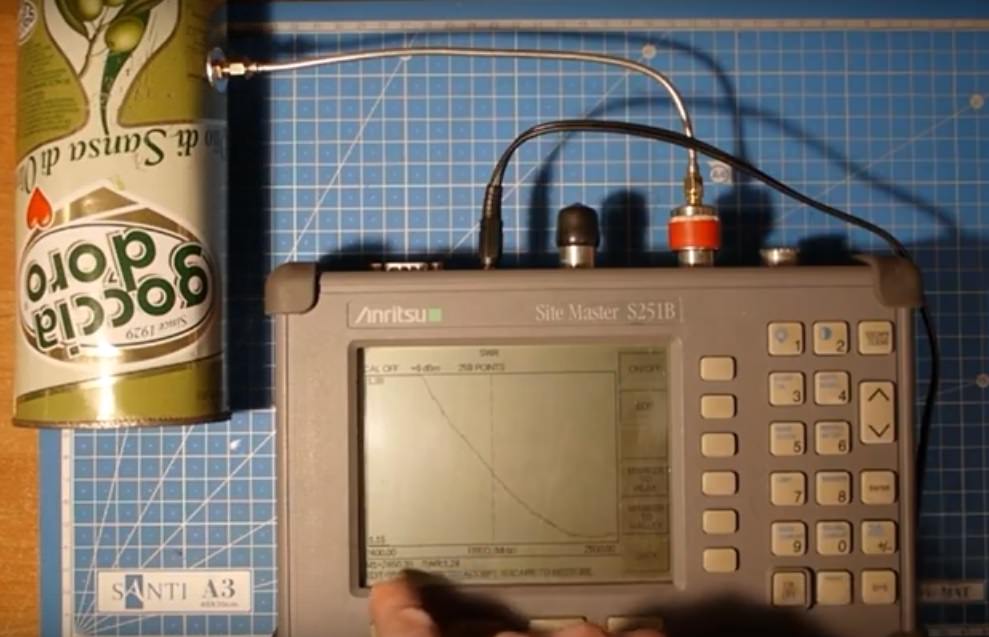

Так как у меня есть приборы для опции антенн, то я пошел другим методом. Я настраивал при помощи подстройки значения КСВ, ориентируюсь на показания антенного анализатора Anritsu. Мне удалось достигнуть усиления 13 dBi при КСВ 1.24.
Что является очень хорошим показателем. И самое главное антенна ловит подходящий мне сигнал, в то время как всенаправленный диполь на 5 dBi с этим не справлялся.
PS. Если ваша антенна будет употребляться на улице, то не забудьте закрыть ее подходящей пластмассовой крышкой, дабы она была герметична и в ней не накапливался мусор, а птицы не задумывались, что это скворечник.
