По выбору приемников Т2 написано достаточно много. Обычно, работает хоть какой приемник, а вот антенна имеет огромное значение. Даже если Вы находитесь неподалеку от телевышки, но преграждают многоэтажки и т.п. — а это фактически всегда, то не плохая антенна — залог высококачественного приема наибольшего количества цифровых каналов ТВ.
Но дорогая антенна не всегда не плохая. В особенности если у Вас отдаление от телевышки 50 км и поболее. В магазинах предлагают "особые" антенны для Т2. По сути, ничего "специального" нет, если у Вас осталась древняя антенна — прежде всего попытайтесь подключить ее.
Предлагаю испытанный вариант обычной, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2. Форма антенны не нова, использовалась уже издавна и при приеме ДЦМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.
Стоит увидеть, что в вебе предлагается огромное количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля. Это для совершенно ленивых, ну и свойства от таких антенн не стоит ждать.
Итак. В качестве формы антенны взята издавна популярная "восьмерка". Тело антенны делается из любого токопроводящего материала подходящего сечения. Это может быть медная либо дюралевая проволока шириной от 1 до 5 мм, трубка, полоса, шина, уголок, профиль. Медь, естественно, предпочтительней. Я использовал медную трубку поперечником 6 мм. Неплохой вариант и медная проволока.
Внешняя сторона квадрата — 14 см, внутренняя малость меньше — 13 см. Из-за этого середина 2-ух квадратов не сходится, оставляем зазор около 2 см.
Всего пригодится трубка, проволока либо другой материал, длинноватой 115 см (это с маленьким припасом).
1-ый участок 13 см + 1 см для петли (для прочности), если из проволоки, либо расклепать для пайки внахлест для трубки. 2-ой и 3-ий — по 14 см, 4-ый и 5-ый — по 13 см, 6-ой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, снова же для соединения.

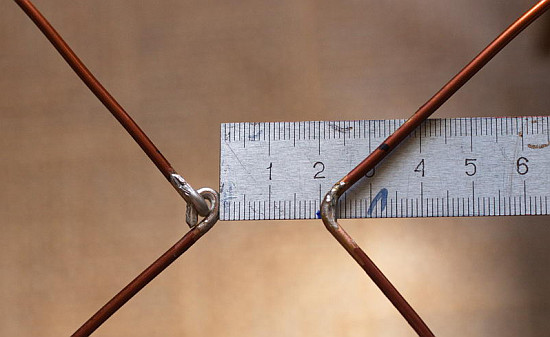

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.
Из медной трубки это смотрится так
Трубку гнуть мало труднее, но большой точности от нас и не нужна. Маленькие недостатки в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника возрастает это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем паче, стали. Чем выше проводимость, тем лучше прием антенны.
Приготовленное к пайке соединение за ранее расклепываем и зачищаем. Для пайки нужно применять мощнейший паяльничек (от 150 вт). Обычным радиолюбительским на 30 вт. не запаяете. Можно применять кислоту для пайки.
Далее припаиваем телевизионный кабель. Куда паять центральную жилу, куда оплетку, значения не имеет. Все обычная антенна для Т2 изготовленная своими руками готова.

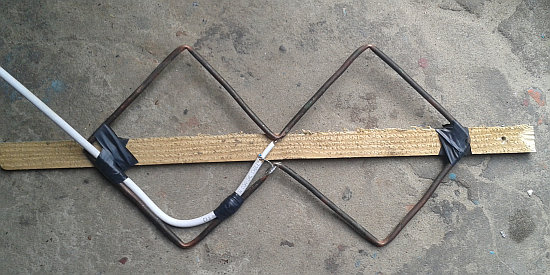

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик либо хоть какой другой подручный держатель. Данная антенна разместилась на чердаке, потому был использован самый обычный способ крепления — изолента. Если антенна будет располагаться на улице — похлопочите о более эстетическом и надежном крепеже.

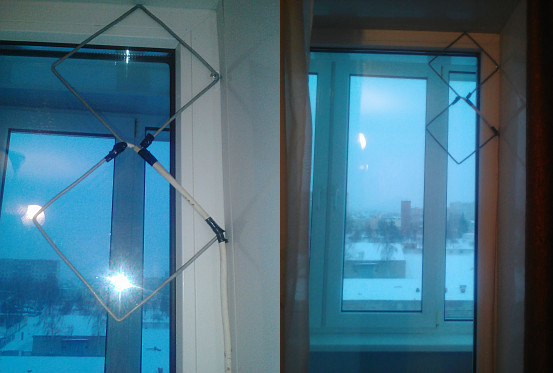

Это вариант антенны Т2 из дюралевой проволоки поперечником 3 мм. Закреплена одним саморезом на окне. Расстояние до телевышки кое-где 25 км. Правда 6 этаж, ниже не инспектировал, но в данных критериях уровень сигнала 100% и качество 100%. Кабель старенькый, метров 12 к телеку. Воспринимает все 32 канала. Поначалу переживал, что не медная, но как оказывается, напрасно. Все отлично вышло и на обыкновенной дюралевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело применять алюминий (не знаю, может и сталь подойдет).
В данной антенне не используются никакие усилители. Настраивается она до боли просто — поворачиваете по наибольшему уровню сигнала и свойства на каналах Вашего тюнера. Проверьте другие каналы и зафиксируйте антенну. При нехорошем приеме сможете поэкспериментировать не только лишь поворачивать, но и поменять место расположения и высоту. Очень нередко сигнал может быть в разы посильнее, при смещении антенны всего на 0,5-1м в сторону либо по высоте. Фортуны — антенна испытана — 100% работоспособна и лучше как минимум половины , а то и поболее покупных антенн.
Переделка антенны «польской сетки» для приема Т2

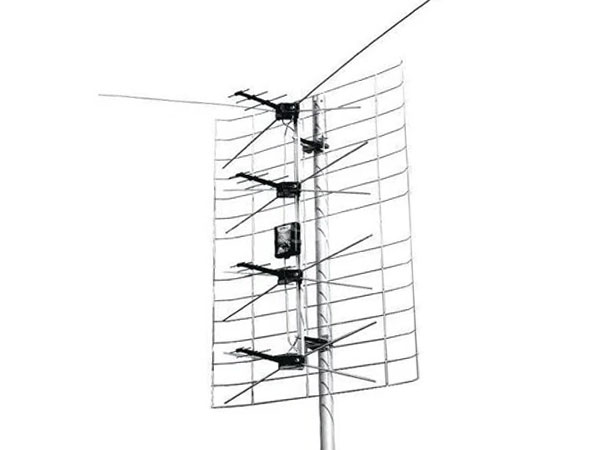

Прием Т2 теле сигнала осуществляется в дециметровом спектре и часто для этого довольно тех антенн которые уже есть. Более распространенная это «польская антенна» — сетка.
Вот и ее будем совершенствовать для приема Т2.
Очень нередко ничего не нужно делать а все итак отлично работает — довольно подключить, поменять платный усилитель либо вообщем его выкинуть, а соединить кабель впрямую либо через соглассователь антенный, который позволяет перейти сигналу через сопротивление антенны 300 ом к кабелю 75 ом. и таким макаром наращивает силу принимаемого сигнала.
Хотя и без этого возможно обойтись а выполнить петлю согласования с телевизионного кабеля.

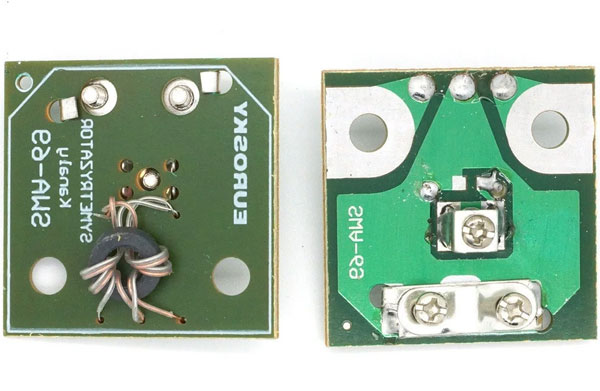

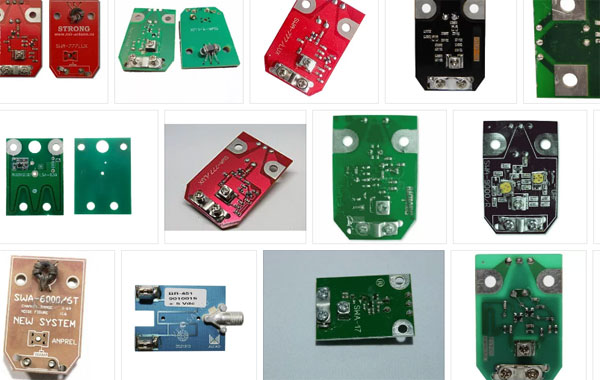

В неуверенных зонах приема нужен более щепетильный подход к антеннам для приема телевизионного сигнала. И для польской антенны применяется плата усиления.
Но для приема Т2 нужен не весь принимаемый спектр который предусмотрен для польской антенны. По этому лучше ее незначительно совершенствовать и тем прирастить силу принимаемого сигнала.
Как понятно такие платы усиления сигнала недолговечны, а с модернизированной польской антенной время от времени можно отрешиться от слабенького звена (платы усиления). И таким макаром сделав раз — запамятовать на длительное время.
Варианты переделки полькой сетки для приема Т2

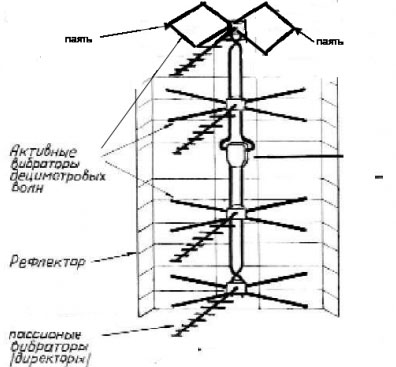

Верхние вибраторы метрового спектра убираем и заместо них ставим два ромба либо сгибаем эти усы так что бы сторона ромба были 11 — 15 см (подбирается опытным методом и находится в зависимости от определенной частоты приема).
Рефлектор — сетку сзади отодвигаем на 10 см заместо штатной либо совсем убираем ту часть как на рис ниже (лучше с сетью) .
2-ой вариант переделки польской антенны для приема Т2.

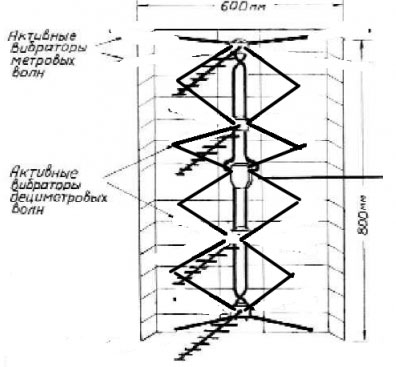

Подгибаем вибраторы как на рис ниже и соединяем их кусочками алюминивой проволоки. Если вибраторы выполнены из трубочек то проволоку можно воткнуть в них и края обжать пассатижами. Для наилучшего еффекта вибраторы можно укоротить до 11-15см.
И конечно сетку лучше отодвинуть на 10см.

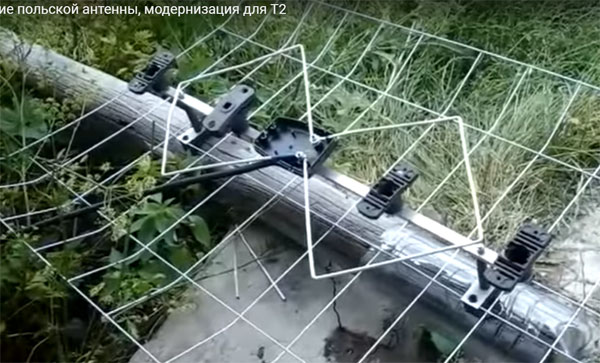

Как вариант вообщем заместить всю антенну биквадратным вариантом харченко со сторонами ромба 11-15 см ка на рисунке ниже. А бросить только рефлектор ну и усилитель по надобности.
Наличие пассивных директоров не непременно и особенного результата от них нет.
Свои варианты переделки и модернизации польской антенны сможете писать в комментах.
