Антенна из кабеля своими руками

Основная часть городских квартир оборудована кабельными телевизионными системами, потому заморочек с просмотром кинофильмов и передач у жильцов нет. Но как быть обладателям дач и пригородных домов, желающим тоже всеполноценно воспользоваться телевидением?

Вопрос можно решить при помощи уличной либо комнатной антенны, способной принять и конвертировать TV -сигналы различных частот.

Но, ни для кого не тайна, что телевизионное оборудование высокого свойства стоит довольно недешево, а дешевенькие детали стремительно выходят из строя. Потому наилучшим вариантом, который можно применять на даче и в пригородном доме, будет изготовка антенны для цифрового телевидения своими руками.

Содержимое обзора

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Как выполнить антенну своими руками: 120 фото аннотация по созданию антенны из подручных материалов Кроме дюралевых деталей будет нужно 10 м высококачественного телевизионного кабеля с крепкой центральной жилой и двойной оплеткой сплошного типа. Спрашивайте, я на связи!

Антенна для телека своими руками: 7 рабочих методов

• Уличную антенну обычно монтируют на крыше, дабы меньше было препятствий в виде стенок и других строений.
• Но не надо забывать, что четкость сигнала почти во всем находится в зависимости от длины кабеля. Чем она больше, тем качество передачи ниже.
• Идеальнее всего работает комнатная антенна, если есть точный сигнал. Обладатели дач и пригородных домов отыскивают компромиссные варианты.

Свойства устройств

Телевизионная антенна представляет собой биполярный устройство, способный источать и принимать сигналы метрового и дециметрового диапазонов. Современное цифровое телевидение просит четкого расчета характеристик длины волн, так как в данном случае может быть получение высококачественного сигнала.

Аналоговая антенна изловит всякую, даже самую слабенькую волну, а цифровая будет добиваться точный размеренный сигнал.

Современные телеки в состоянии сами выслеживать уровень цифровых сигналов. Для других устройств необходимо будет все рассчитывать без помощи других.

В текущее время телевидение может работать на всех частотах и на волнах разной длины. Дабы сделанная своими руками цифровая антенна отменно работала, нужно настроить ее волны в согласовании с передающей станцией.

• Вычислить длину волн для каждого пакета телевизионных каналов;
• Найти наивысшую длину волны, которая имеет форму синусоиды;
• Рассчитать половину длины волнового поперечного сечения.

Вычисление делается по формуле: L = 300 / F. Где L обозначает длину, а F — частоту.

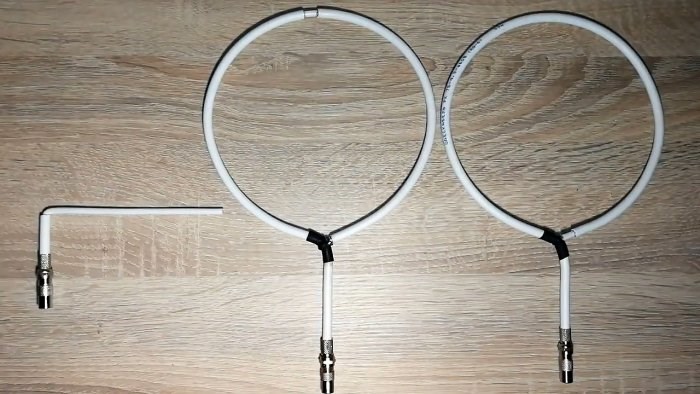

1-ая антенна своими руками: штыревая

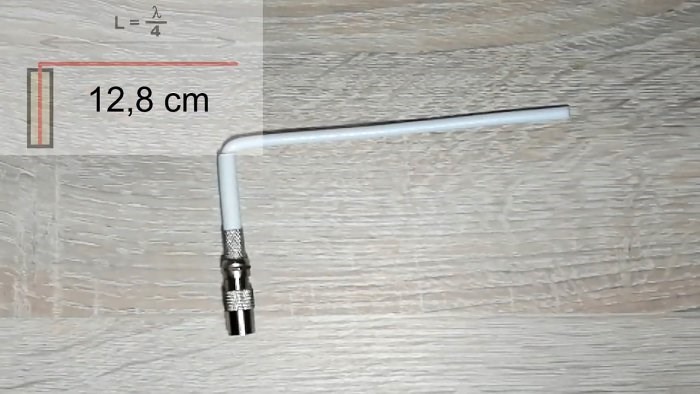

Это точно самая обычная антенна. На самом деле это кусочек провода, длиной 1/4 длины волны.

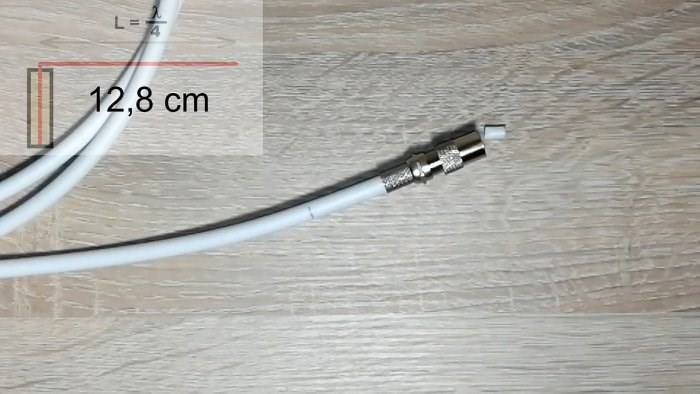

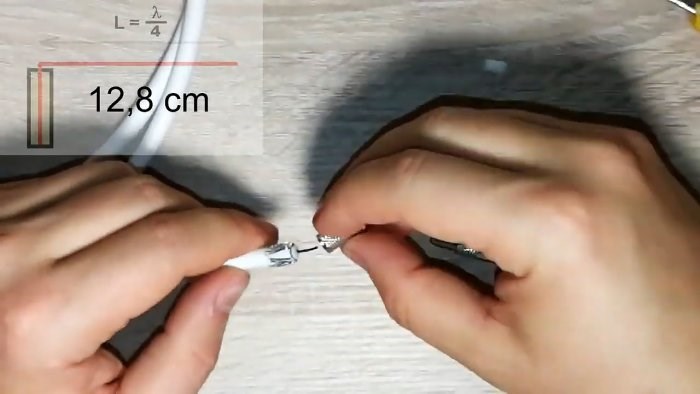

Берем кусочек кабеля, защищаем его конец под штекер.

Потом удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем избыточное.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Чем страшен Перегруз антенны либо что такое замыкание питания антенны при подключении. На страничке по ссылке можно поглядеть карту покрытия спутникового ТВ МТС и найти, совпадает ли приобретенное по расчету направление с вектором на карте, для просмотра которого нужна ввести населенный пункт проживания. Спрашивайте, я на связи!

Изготовка DVB-T2-антенны для цифрового ТВ своими руками: варианты

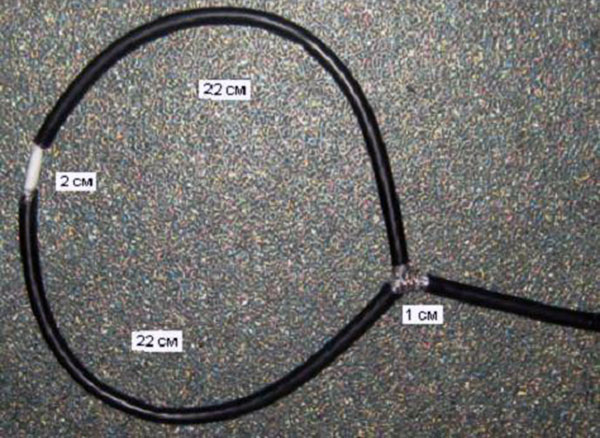

2-ой вариант антенны для DVB-T/T2: Петличная

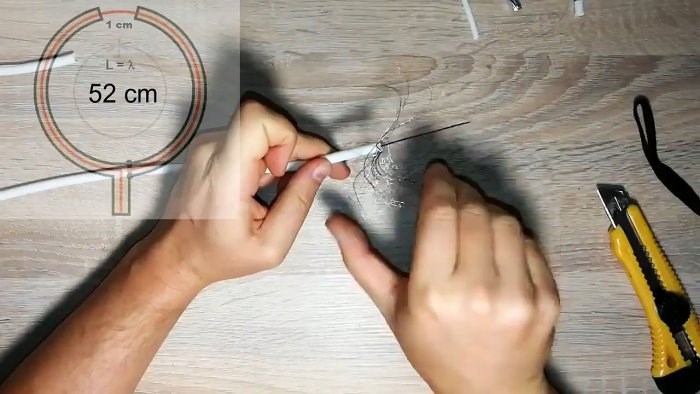

Делается тоже легко. Оголяем кабель с одной стороны на расстоянии приблизительно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.

Дальше от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана приблизительно 0,5 см (за ранее можно одеть термоусадку).

В виде рамки

Для производства таковой антенны для вас пригодятся дюралевые пластинки, железная сетка для производства рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками либо заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Процесс производства антенны заключается в следующем:

• Отрежьте дюралевые полосы подходящего размера и высверлите на их концах отверстия для болтовых соединений.
• Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек лучше покрыть их краской либо лаком.
• К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
• Закрепите рамку на рефлектор, главное, направьте внимание, дабы последний не закорачивал электрическую цепь самой антенны.
• Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабеньким, получить более сильную антенну можно методом включения в цепь антенного усилителя.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Как выполнить антенну без помощи других из обыденных материалов отмерьте линейкой 22 см от края изоляции, поставьте карандашом отметку, после чего отступите ещё 2 см и сделайте ещё одну отметку;. Спрашивайте, я на связи!

3 самых фаворитных самодельных антенны из кабеля для цифрового телевидения

• 10 – 20мм подходит для приема в метровом спектре, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом спектре, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом спектре.

В форме бабочки

Широкополосная антенна готова к использованию, сможете устанавливать ее в более подходящем месте комнаты для приема телевизионных сигналов.

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом спектре. Основное преимущество, что цифровой сигнал или есть, или он отсутствует совершенно, потому изображение выходит достаточно высокого свойства.

Конструктивно антенны Харченко состоят из 2-ух ромбов, которые делаются из токопроводящих материалов. Для них подойдет медная либо дюралевая проволока, пруток, уголок либо шина. Схематическое изображение извилистой антенны приведено на рисунке ниже.

Кроме проволоки для производства устройства для вас пригодится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг либо наждачную бумагу, паяльничек.

Процесс производства содержит в себе такие этапы:

Антенна готова для подключения к телеку, если соблюдены все требования, обсужденные проектировщиком, вы получите хороший вариант устройства, по характеристикам не уступающий заводским моделям.

Установка антенны

Для приема телевидения от МТС нужно навести антенну на спутник Абс 2-75 E. Он размещен в плоскости экватора и под углом 137° от азимута (севера).

Высчитать четкое направление можно 2-мя методами:

Когда будет найдено необходимое направление, нужна выполнить установка тарелки так, дабы на пути не было больших препядствий (лесных массивов, построек).

Идеальнее всего ориентироваться на регистрируемое значение сигнала ресивером (желтоватая полоса), которое должно быть выше 65%.

Если поперечник рефлектора 0.9 м, рекомендуется установка на фасад для защиты от сильного ветра.

На страничке по ссылке можно поглядеть карту покрытия спутникового ТВ МТС и найти, совпадает ли приобретенное по расчету направление с вектором на карте, для просмотра которого нужна ввести населенный пункт проживания.

После монтажа тарелки следует выполнить крепление конвектора, установив его по полосы направления тарелки.

Внимание! Все спутниковые тарелки МТС офсетные со смещенным фокусом. Конвектор должен быть установлен ниже центра рефлектора.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Нехороший сигнал цифрового телевидения как усилить: как подключить усилитель антены Каналы, шт Д В Р А Б Ш 21-26 134 158 193 67 98 152 27 32 122 144 176 61 89 139 33 40 110 131 160 55 80 126 41 49 99 117 143 50 72 112 50 60 89 105 129 45 65 102. Спрашивайте, я на связи!

Практическая конструкция YAGI антенн

Так случилось, что появилась идея о не плохих УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книг, полазив по вебу и послушав советы «бывалых» тормознул на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны различные по конструкции, но владеют неплохими показателями и применяются огромным количеством радиолюбителей как для обыденных связей так и при работе в Полевых деньках и через Луну.
Антенны на 2 метра были уже изготовлены когда появилась мысль написать эту статью, дабы поделиться с сотрудниками и новенькими процессом воплощения идеи в практику….

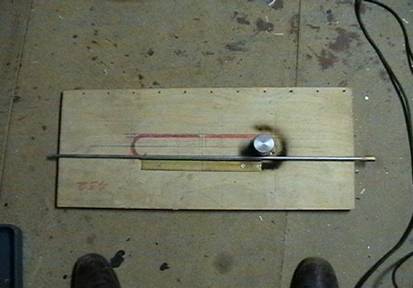

Поначалу делаем станок
В качестве шаблона извива сначала была взята труба поперечником 45 мм — для «прицеливания».

Трубка пустая, фен нужно находить, но охото попробовать…
Итог сгибания трубки без песка, фена и второпях : сходу виден залом трубки.

С трубой 45 мм вышло так, что внутренние размеры вибратора на 3 мм больше положенных (красный цвет – размеры петлевого вибратора) и хотя это расстояние не достаточно оказывает влияние на характеристики диполя захотелось улучшить.

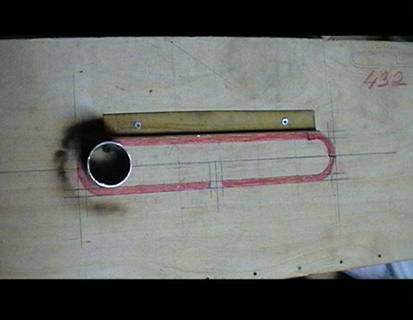

Труба для извива поперечником 45 мм была заменена на 42 мм. Дабы было меньше обрезков (экономия материала) необходимо измерить длину первого верно сделанного элемента, дать припуск и – вперед.
Трубка грядущего вибратора уже забита маленьким сухим отлично утрамбованным песком, закрыта с 2-ух сторон древесными пробками и уложена в центре станка.

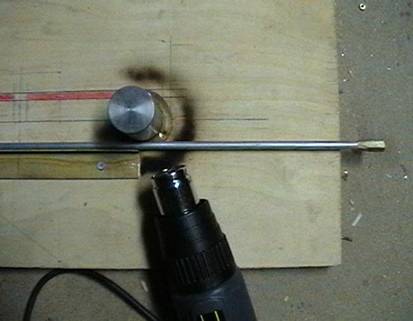

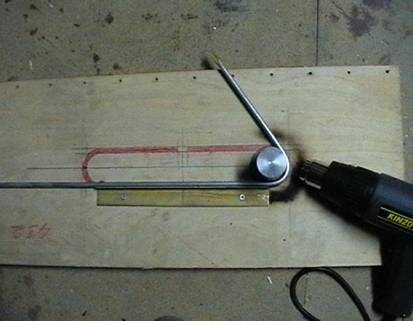

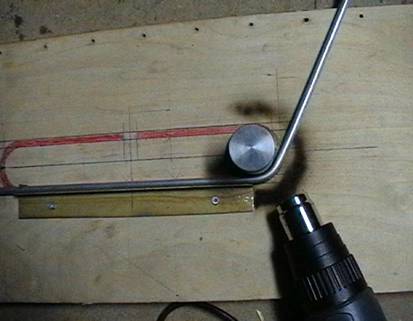

Сначала феном (температура до 500 градусов С) отлично прогреваем начало извива и осторожно начинаем гнуть трубку.

Двигаясь по окружности греем и гнем…

согнули!

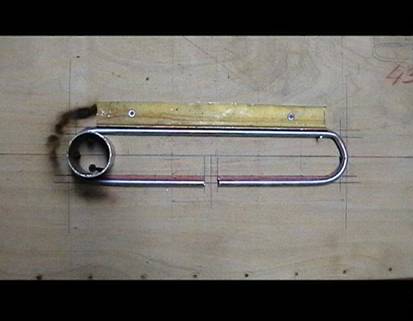

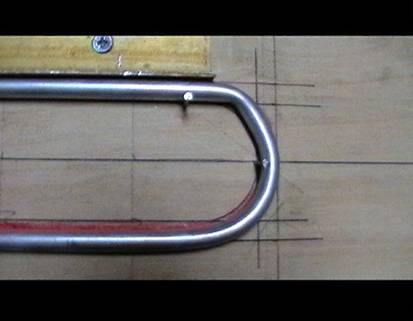

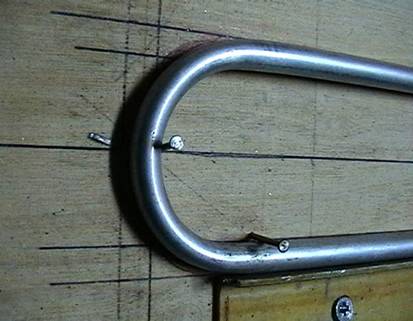

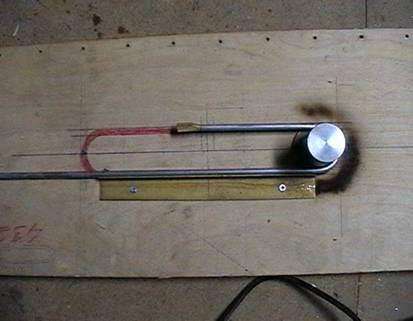

Переворачиваем вибратор и закрепляем готовый извив гвоздиком. Качество извива и точность выдержки размеров налицо.

Дальше греем и гнем другую сторону.

Это наделано за 2 часа.

Такая задачка – обеспечить соединение и согласование вибратора с линией питания. Для плотности взята пластмассовая электрическая коробка, в которую
через уплотнители заведены концы петлевого вибратора. Вовнутрь трубки (поперечник 6 мм) за ранее вставлены отрезки дюралевого прута (5.5 мм), трубка обжата клещами для обжимки оплетки кабеля. Нарезана резьба М3 для крепления контактных лепестков – такая конструкция позволяет надежно притянутъ их к элементу не опасаясь сорвать резьбу.

В качестве частей антенны применен силовой кабель с дюралевой жилой поперечником 5.5 мм. Поперечник по изоляции 8.5 мм

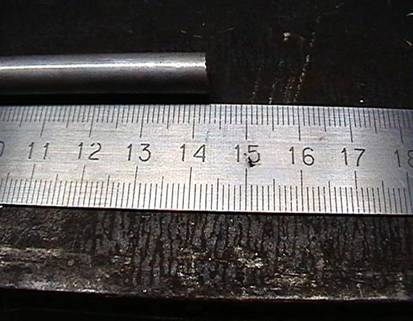

Размеры частей антенны на 70 см должны быть выдержаны с точностью до 0.5 мм либо даже лучше. Потратив мало времени на изготовка маленького приспособления Вы сэкономите в предстоящем кучу времени, тем паче,что частей нужно порезать достаточно много – я резал 100 штук .

С таковой штукой можно получить достаточную точность производства частей, но, при использовании старенькой металической (ГОСТовской) линейки её длина оказалась от 0 до 500 мм и от 500 мм до 1000 мм с различием в 1.5 мм .

Для подгонки размеров частей использовалась ленточная шлифовальная машинка положенная на бок. Фаску с концов частей снимаем карандашной точилкой – мысль — http://www.ifwtech.co.uk/g3sek/diy-yagi/dipoles.htm

В буме (употреблялся квадрат 25Х25Х1.5) строго вертикально (можно применять стационарный сверлильный станок либо особый штатив для дрели – при сверлении вручную элементы могут расположиться веером) просверлено отверстие 8.0 мм, в которое вставлен отрезок длиной 35 мм от изоляции кабеля (поперечником 8.5 мм). Элемент с маленьким усилием вставлен в этот отрезок, выровнен по центру и с 2-ух сторон зафиксирован термоусадочной трубкой с начальным поперечником 9 мм.

Вот такая YAGI будет на 432 мГц .

Это была всего только тренировка…перед созданием 4х стрел по 5.84 метра, а по сути они вышли такие (пока без вибраторов).

Бумы антенн — из 2-ух половин по 3 метра скрепленных 2-мя пластинами 23х100мм из алюминия шириной 6 мм. С одной стороны пластинки надежно приклепаны к буму вытяжными заклепками 5Х10 мм ( по 3 шт. на сторону), с другой – 3мя 4 мм винтами. Для перевозки отлично: располовинил антенну, кинул на багажник и вперед. Для производства тоже – 6ти метровую «палку» дома не очень то развернешь.

ВОЛНОВОЙ КАНАЛ

На УКВ спектрах мощность передатчиков невелика и, дабы связь была надежной, нужно излучаемую мощность навести на подходящего корреспондента. Эту задачку позволяют решить направленные антенны с высочайшим коэффициентом усиления. Разглядим несколько антенн подобного типа. На рис.11.24,а. изображена 6-элементная антенна “волновой канал” для спектра 145 МГц.. Активный вибратор и рефлектор выполнены в виде двойного квадрата. Эта антенна отлично согласуется с 75-омным фидером без симметрирующего элемента. Экран кабеля подключается к точке А, а центральная жила к точке Б. Коэффициент усиления этой антенны 12 дБ, а входное сопротивление 75 Ом. Отношение вперед-назад более 30 дБ.

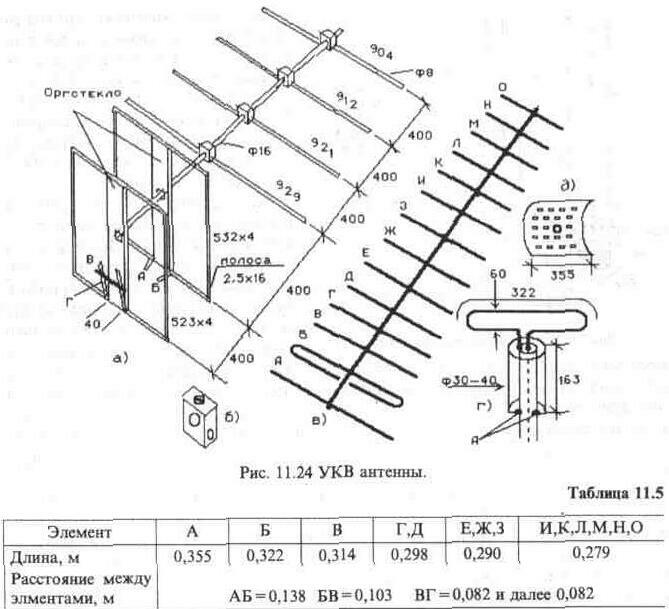

На рис.11.24,г,д. приведены некоторые размеры 14- элементной антенны “волновой канал” на частоту 435 МГц. Размеры частей и расстояния между ними даны в таблице 11.5.

Она отличается от предшествующей тем, что в качестве активного элемента использован петлевой полуволновый вибратор. На рис. 11.24,г. показано включение симметрирующего элемента. Коэффициент усиления антенны 16 дБ. Входное сопротивление 75 Ом. Симметрирующее устройство представляет собой четвертьволновый цилиндр поперечником 30-40 мм. Его лучше сделать из латуни либо меди, но в последнем случае можно применить тонкостенную дюралюминиевую трубку. Повышенное внимание следует уделить соединению цилиндра с оплеткой кабеля (А). Рефлектор может быть выполнен в виде изогнутого экрана рис.11.24,д. Это даст наилучшие характеристики дела излучения вперед-назад. Крепление частей этих антенн к траверсе можно выполнить, используя дюралюминиевые кубики (рис. 11.24,6).

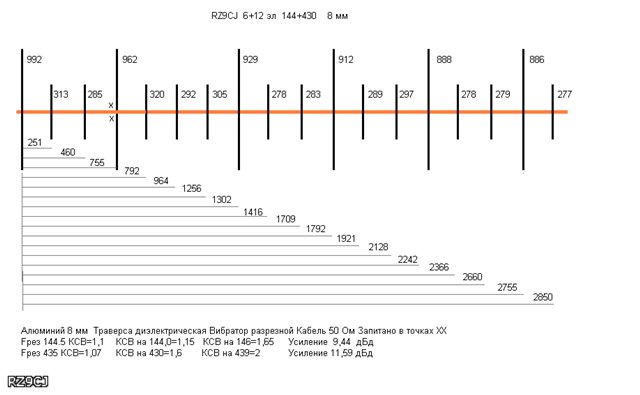

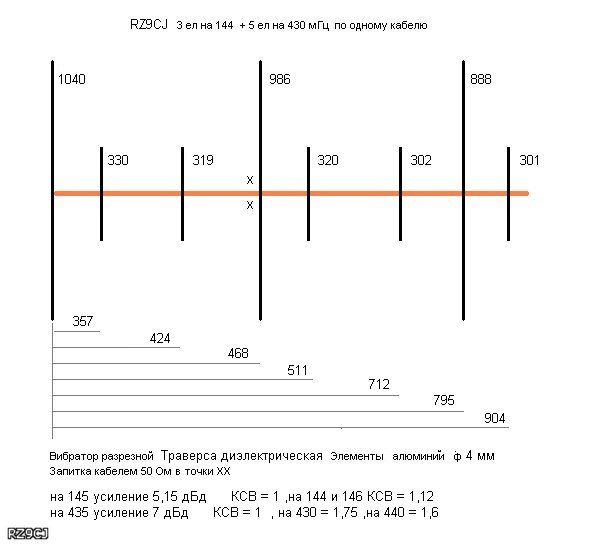

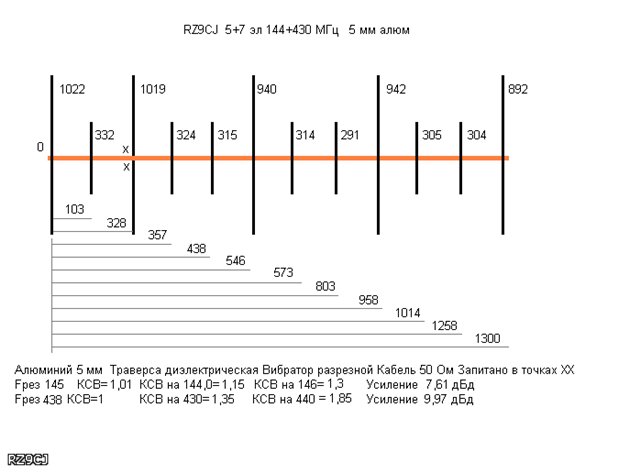

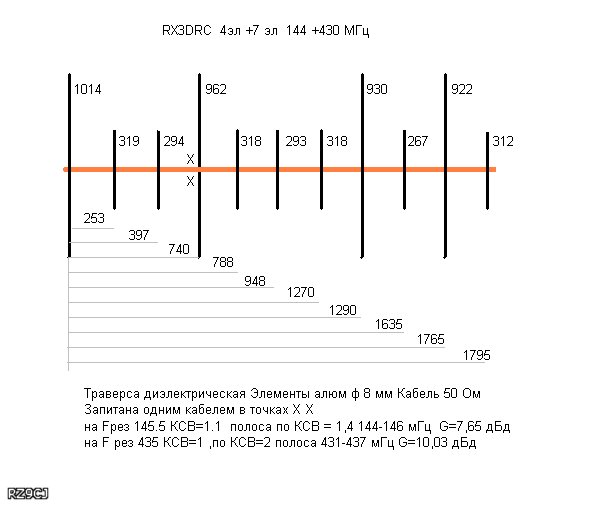

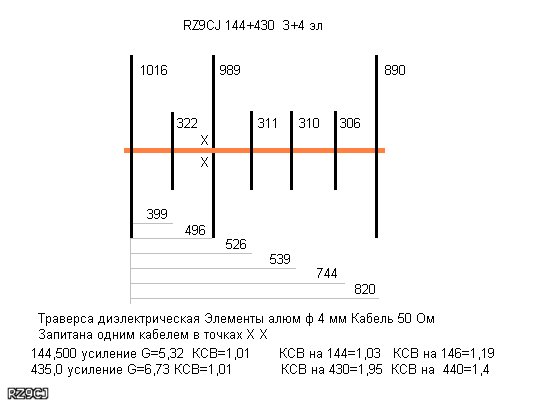

На рисунке представлены расчеты антенн на 144+430 на одной траверсе.При четком повторении антенн все работает замечательно.О согласовании можно поглядеть тут же на веб-сайте на страничке"Согласование и семитрирование" На первом рисунке вы видете легендарную антенну T9FT!!

Конструкция антенны из лыжной палки на 145,5 МГц

Данная антенна была описана немцем-DK7ZB.Мною эта конструкция была опробована в лыжной мини экспедиции по окрестностям родного края.

Принципная схема антенны показана на Рис.1

Рис.1 Траверса: 1,16 м
Рефлектор: 1,039 м
Вибратор: 0,962 м
1 Директор: 0,918 м
2 Директор: 0,9 м

Расстояние между рефлектором и вибратором 0,265 м, между вибратором и 1 директором 0,41,
между 1 директором и вторым 0,485 м.

Все расчеты были выполнены в программке MMANA.
Рис.2.
Моя конструкция была изготовлена на лыжных палках. Одна лыжная палка играет роль траверсы 2-ая же роль мачты. Оригинальность этой конструкции состоит в том, что элементы в походном состоянии складываются вдоль лыжной палки и полностью не мешают передвижению. Сами элементы крепятся к палке при помощи петли, которая прикручивается железной пластинкой с другой стороны. В роле таковой петли можно применять петлю от дверной щеколды. Элементы удобнее делать из пластичного метала: алюминия либо меди, можно из мягенькой стали.

От сорта металла характеристики антенны сильно не меняются. Кончик элемента загибается, как показано на Рис.2, и крепится вкупе с петлей в роле шайбы. Для вибратора делается пластинка из изоляционного материала. Мачта и траверса крепятся друг к другу аналогичным методом. Для согласования антенны делается четвертьволновая петля.

Опыты с магнитными рамочными антеннами

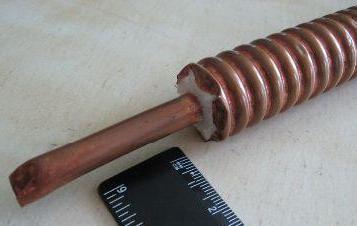

Раньше году мне в руки попал 6-ти метровый отрезок коаксиального кабеля. Еготочное название: «Кабель коаксиальный 1″гибкий LCFS 114-50 JA, RFS (15239211)». Он имеет очень маленькой вес, заместо наружной оплётки сплошную гофрированную трубу из безкислородной меди поперечником около 25 мм, центральный проводник – медная трубка
поперечником около 9 мм (см. фото). Это и подвигло меня взяться за постройку рамочной антенны. Об этом я и желаю поведать.

1-ая антенна была построена по схеме DF9IV. При поперечнике около 2 м и таковой же длине петли питания, выполненной из коаксиального кабеля, она очень отлично работала на прием, но откровенно плохо на передачу, КСВ достигал 5-6.
Рабочая полоса по приему (на уровне –6 дБ) порядка 10 кГц. При всем этом она отлично подавляла электрические помехи, при определенной ориентации в пространстве угнетение мешающей станции просто выходило более 20 дБ.

После некоторых раздумий я сделал вывод, что предпосылкой высокого КСВ является внедрение возбуждающим элементом внутреннего проводника с его относительно маленьким поперечником. Было принято решение внутренний проводник не применять совсем, оставив его в виде не замкнутого витка.

Настроечный конденсатор был припаян к наружному экрану. Приемные свойства поменялись некординально, наименее выраженным стал минимум в диаграмме, стало приметно воздействие окружающих предметов. Но на передачу не много что поменялось. Дальше после чтения очередной раз статьи Григорова, было решено снять внешнюю оплетку с кабеля рамки, а медь покрыть в два слоя лаком «ХВ» (более подходящего не нашлось, вобщем, он хорошо защищает медь от
окисления). И здесь, в конце концов, появились 1-ые положительные результаты. КСВ снизился до 1,5, было проведено около 20 местных связей. Антенна находилась на высоте 1,5 м и могла крутиться в вертикальной плоскости.

Для сопоставления употреблялся диполь общей длиной 42,5 м, выполненный из полевого провода с симметричной линией питания из телефонной «лапши» длиной около 20 м (такая антенна «нищего радиолюбителя»), расположенный на крыше 5-ти этажного дома на высоте около 3-х метров. Он работал на 40 и 80 метрах, запитанный через симметричное согласующее устройство – КСВ на обоих спектрах = 1,0. К огорчению, антенны находились в различных QTH и не было
способности провести прямое сопоставление. Но опыт эксплуатации диполя в течение года позволял судить об эффективности рамки в первом приближении.

Сейчас фактически о результатах: 1) КСВ около 1,5. 2) Все корреспонденты отмечали понижение (от 1 до 2-х балов) уровня моего сигнала, по сопоставлению с тем, с которым они меня обычно слышат на диполь.

Начавшиеся к этому времени дождики (как говорится: «через день-каждый день»), сделали неосуществимыми последующие антенные опыты. Главной предпосылкой невозможности последующих испытаний стали неизменные пробои настроечного
конденсатора из-за возросшей влажности воздуха.

Я испробовал, пожалуй, все доступные мне варианты, использовал подключение только статорных пластинок, соединяя два КПЕ последовательно, использовал конденсаторы из коаксиального кабеля, высоковольтные конденсаторы
– все это заканчивалось одним – пробоем. Не попробовал я только вакуумные конденсаторы, приостановила их безмерно высочайшая цена.

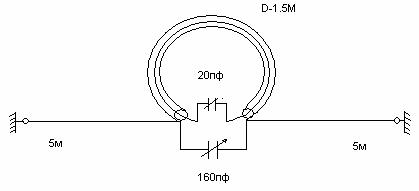

И вот тут пришла мысль применять ёмкость по отношению к наружному экрану незадействованного внутреннего проводника. Попытка высчитать нужную длину кабеля по известной погонной ёмкости кабеля, не привела к достоверным результатам, потому был применен способ постепенного приближения.

Очень жалко было резать таковой превосходный кабель, но «охота – пуще неволи». Схема соединений на рисунке. Для питания использовалась петля из коаксиального кабеля длиной 2 м, по схеме DF9IV, сам питающий 50-омный кабель был длиной 15 м. Можно было полагать, что общая ёмкость получится в согласовании с формулой последовательно включенных конденсаторов,но настроечный конденсатор является вроде бы продолжением своей ёмкости кабеля.
Для опции применен конденсатор типа «бабочка» от УКВ аппаратуры.

Пробои вполне закончились, антенна сохранила все главные характеристики традиционной магнитной рамочной антенны, но стала однодиапазонной.

Главные результаты следующие: 1) КСВ порядка 1,5 (находится в зависимости от длины и формы питающей петли). 2) Магнитная антенна приметно проигрывает диполю (описан выше) при сравнимой высоте подвеса. Опыты проводились в спектре 80 м.

Заняться последующими опытами с магнитными антеннами меня подтолкнули статья К. Ротхаммеля во 2-м томе его книжки, посвященная магнитным рамкам, и статья Владимира Тимофеевича Полякова о рамочно-лучевой либо истинной ЕН антенне, а для осознания процессов, происходящих в антеннах и вокруг них, оказалась очень полезной статья о ближнем поле антенн.

После чтения статьи о рамочно-лучевой антенне у меня родилось несколько перспективных проектов, но в текущее время испытан только один, о нём и пойдёт речь. Схема антенны изображена на рисунке, внешний облик – на рисунке:

Все ниже перечисленные опыты проводились в спектре 40м. В первых опытах антенна была на высоте 1,5 м от земли. Испробованы разные методы подключения «дипольной» (ёмкостной) части антенны к рамке, но изображенный на рисунке мне показался хорошим. Тут предпринята попытка магнитную рамку, излучающую в большей степени магнитную составляющую, дооснастить элементами, излучающими в главном электрическую составляющую.

Можно на эту же антенну поглядеть по другому: катушка, включенная в середину диполя, вроде бы удлиняет его до нужных размеров, и совместно с тем лучи, включенные параллельно настроечному конденсатору, владеют своей емкостью (при обозначенных размерах порядка 30 — 40 пФ) и входят в общую ёмкость настроечного конденсатора.

Контур, образованный внутренним проводником и конденсатором, не считая того, что увеличивает уровень сигнала на приеме примерно в два раза, по видимому, сдвигает фазу тока фактически рамки, и обеспечивает нужное фазовое согласование (попытка отключить его приводит к повышению КСВ до 10 и поболее). Может быть, мои теоретические рассуждения не совершенно верны, но как проявили последующие опыты, антенна в данной конфигурации работает.

Ещё при самых первых опытах был увиден увлекательный эффект – если при недвижной дипольной части повернуть
рамку на 90 градусов – уровень сигнала по приему падает примерно на 10 — 15дБ, а на 180 градусов – прием падает чуть ли не до нуля. Хотя разумно было бы представить, что при повороте на 90 градусов диаграммы направленности «дипольной» части и рамки совпадут, но видимо не всё так просто.

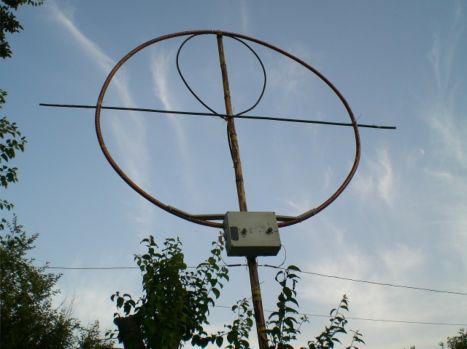

Был сделан промежный вариант антенны, способной поворачиваться вокруг собственной оси, с целью узнать диаграмму направленности, она оказалась таковой же, как и у традиционной рамки. Питание антенны производилось той же петлей связи, что и в первых опытах. В текущее время антенна поднята на высоту 3-х метров, лучи идут параллельно земле.

1) КСВ = 1.0 на частоте 7050 кГц, 1.5 на 7000кГц, 1,1 на 7100кГц.
2) Антенна не просит перестройки по спектру. При помощи конденсаторов П-контура трансивера вероятна некоторая подстройка антенны в случае необходимости.
3) Антенна очень малогабаритна.

На расстоянии до 1000 км рамка и диполь имеют примерно одинаковую эффективность, а на расстоянии более 1000 км рамка работает приметно лучше волнового диполя при одинаковой высоте подвеса, при всем этом рамка в четыре раза
меньше диполя. Диаграмма направленности близка к радиальный, минимумы не достаточно приметны. Проведено около 100 связей с 1;2;3;4;5;6;7;9 районами бывшего СССР.

Отмечен увлекательный эффект – оценка силы сигнала почти всегда оставалась примерно одинаковой и при расстоянии до корреспондента 300 км и 3000км, на диполе такового не наблюдалось. Увлекательна реакция операторов,
когда я докладывал, на чем работаю – изумление, что на этом можно работать! Все опыты проведены на самодельном SDR трансивере с выходной мощность 100 Вт.
