Самодельная антенна для приёма цифрового телевидения, изготовленная из пивных банок, подробное описание производства антенны с размерами.

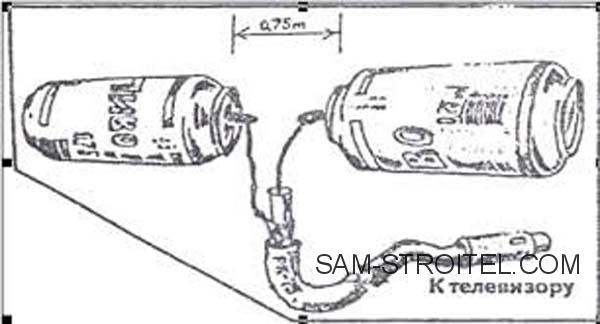

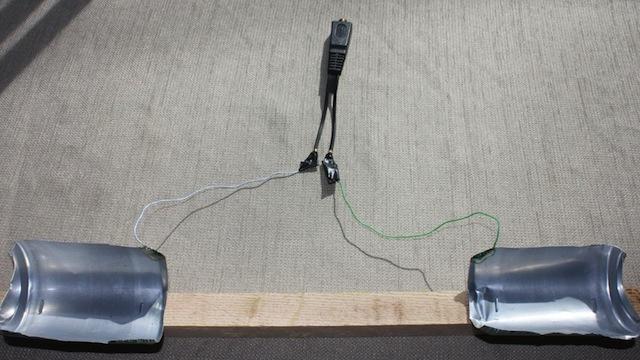

Думаю самодельная антенна из пивных банок, уже издавна известна всем, вот так она смотрится на рисунке:
На самом деле, это разрезной полуволновый вибратор, с импедансом 60-75 Ом, и к кабелю РК-75 подходит полностью, но это полуволновый, соответственно частоты неплохой работы антенны, где то в районе 250-400 МГц.
Но в этом спектре нет ТВ вещания. Аналог уже много где отменили, а цифровое ведется в спектре ДМВ. В принципе такая антенна ловить будет, но в критериях безупречного приема: маленький кабель и ровная видимость на вышку.

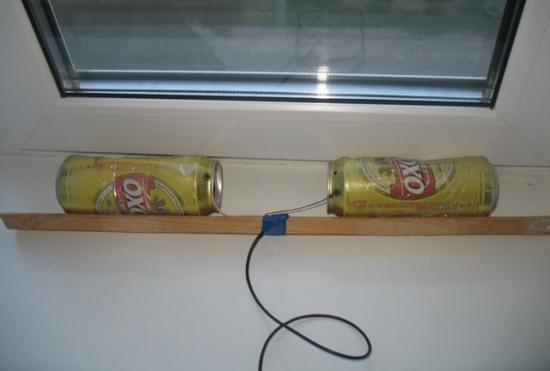

Верная антенна из пивных банок для приема цифрового телевидения, будет смотреться следующим образом.
Нам просто необходимо рассматривать эти две банки как разрезной ВОЛНОВОЙ вибратор, тогда сходу частота приема уходит в подходящий нам спектр ДМВ. Тут появляется другая трудность. Сопротивление этих банок как волнового разрезного вибратора растет в 10-ки раз. Две банки разнесенные на длину волны имеют сопротивление порядка 600-700 Ом., четких данных не имею, но охото веровать, что так и есть. Но кабель остается таким же РК-75 на стандартные 75 Ом. Вот с этим и будем биться. Без соответственного согласования способности пивной антенны серьезно занижаются.
Итак начинаем: основной источник познаний книжка из 60-х годов 20-го века — Карл Ротхаммель, «Антенны», раздел УКВ антенны / Многовибраторные антенны. Да, да, да, тогда все на лампах работало, и ни какой числа не было.

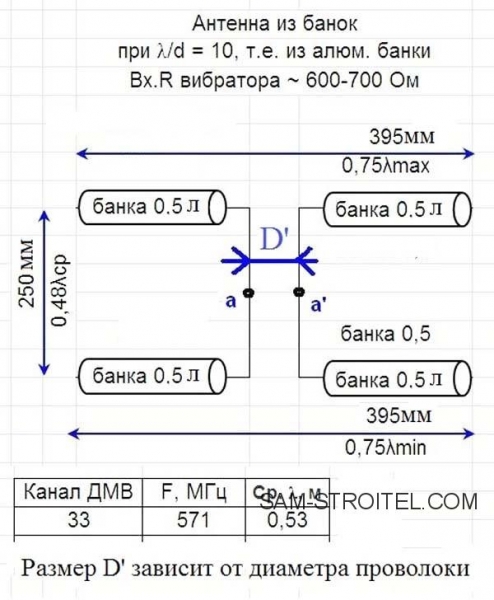

Чертеж обычной антенны из пивных банок для приема цифрового телевидения DTV-T2 приведен ниже.
К точкам а а’ подключается трансформатор 300/75. На рисунке приведены размеры для 33 канала ДМВ. На этом канале «идет» 1-ый мультиплекс в г.Миасс Челябинской области. По мере надобности можно перечесть размеры на другую частоту.
Чертеж антенны из пивных банок
Материалы для производства антенны:
- — банки емкостью 0,5 л — 4 шт. (Для продвинутого варианта антенной решетки 8 банок);
- — алюм. одножильный провод поперечником приблизительно 2,5 мм — 1 м. Можно применять провод любого поперечника (для решетки из 8-ми банок необходимо около 2 м);
- — трансформатор 300 Ом/75 Ом 1 шт. Так же может называться «согласующее устройство 300/75» либо «адаптер для телескопической ВТ антенны». В магазине стоит порядка 0,5$ ;
- — шурупы с пресшайбой 6 шт. (для решетки 14 шт);
- — диэлектрическое основание, доска, лист фанеры либо оргстекло, размерами 150 * 300 мм.

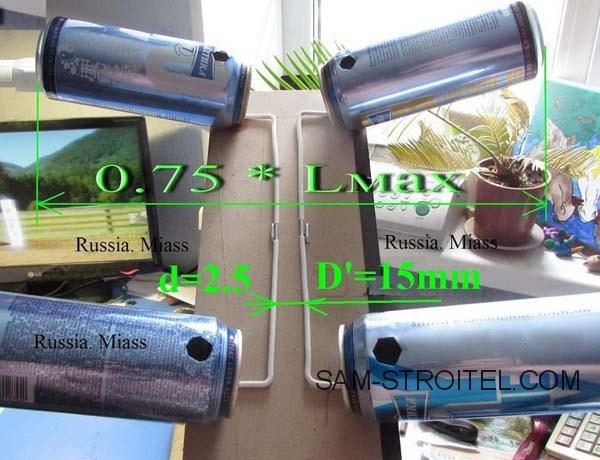

Размечаем основание в согласовании с чертежом.

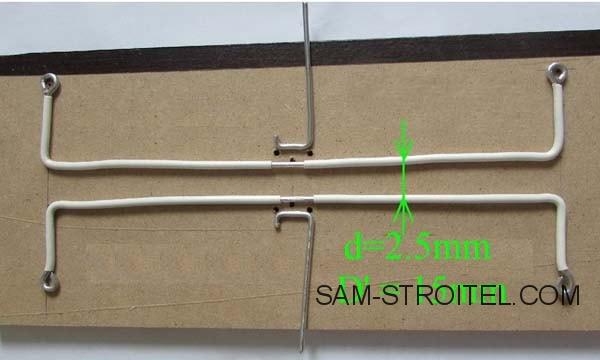

Размечаем доску. Расстояние между проводами находится в зависимости от поперечника провода, который есть у вас в наличии.
Расстояние между проводами находится в зависимости от поперечника провода, который будет применен.

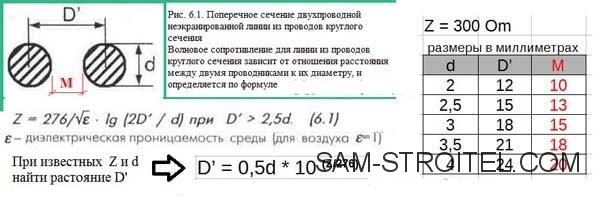

Формула рассчитывает размер D’, но еще есть размер М, расстояние МЕЖДУ проводами. D’ = М+d.
Определяем необходимое расстояние между проводами.

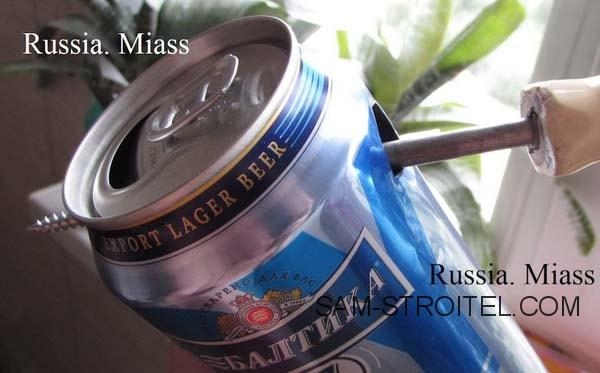

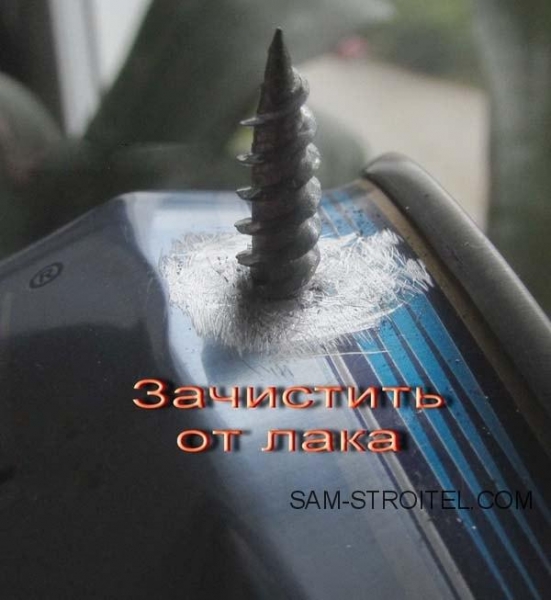

Зачищаем край банки от лака. Вворачиваем изнутри банки шуруп, через технологическое отверстие на обратной стороне банки вставляем отвертку.
Технологические отверстия, делаем канцелярским ножиком, крест накрест, позже лепестки подгибаем вовнутрь.

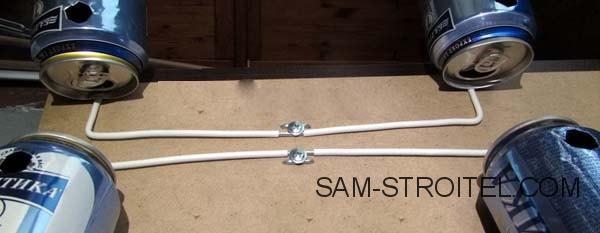

В итоге должна получиться вот такая конструкция.

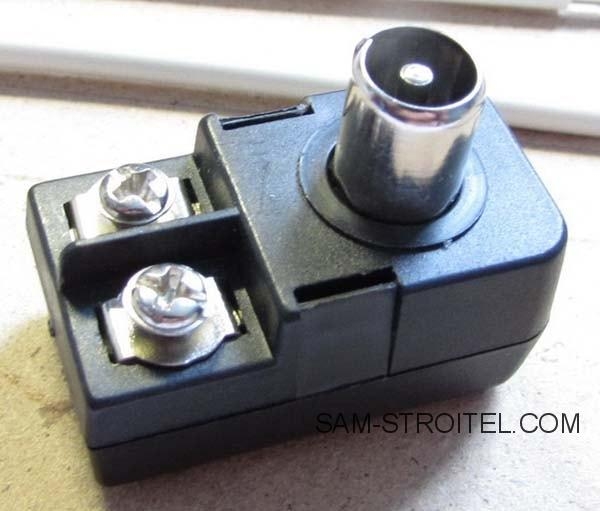

Сейчас точно, в центре банок необходимо подключить трансформатор 300/75. Таковой как на рисунке. Есть фактически во всех, магазинах, которые ведут торговлю ТВ антеннами.
Винты трансформатора необходимо соединить с проводом. Через доску, насквозь проведен соединительный маленький провод. Со стороны банок шурупом прижимаем и обеспечиваем контакт полосы связи с соединительным проводом.
Винты по середине придавливают провод антенны и маленький провод к трансформатору.

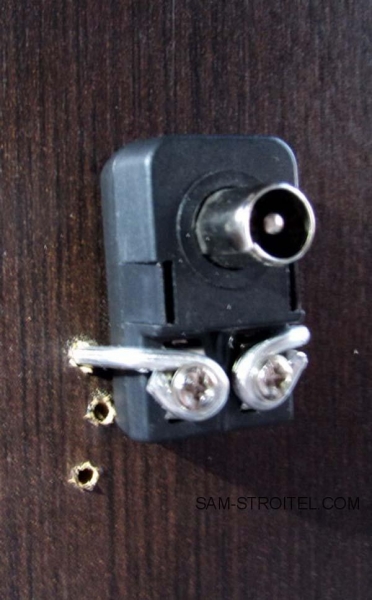

Трансформатор прикрепляется с обратной стороны несущей пластинки. Соединительный провод загнут под винты трансформатора.
Разъем ТВ соединить с кабелем 75 Ом и дальше к телеку. Кабель можно соединить разъемом, если антенна не будет употребляться на улице. Если антенна создана для установки на улице, телевизионный кабель необходимо припаять.

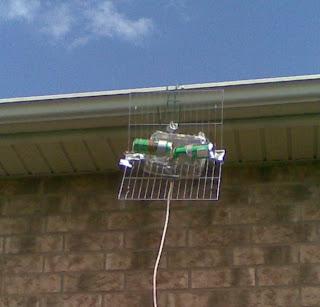

Конструкция антенны на рисунке создана для эксплуатации в защищенном от осадков месте (чердаке дачи), по этому все собрано на винтах, без использования пайки. Заместо трансформатора можно применять Uобразное колено, но при всем этом антенна выходит более узкополосной.
Как делается антенна из пивных банок
Представьте ситуацию: сидите с друзьями, смотрите футбол. Но вдруг — неудача! Сломалась (забарахлила) домовая антенна. А матч в самом разгаре! Что все-таки делать? Выход прост — нужно применить руки и мало находчивости! Поможет самодельная телевизионная антена из пивных банок!
Найдите в доме следующее:
— Две пустые пивные банки по 0,75 литра.

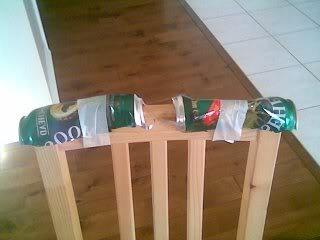

— Неметаллический штыреобразный предмет длиной приблизительно тридцать-сорок см (можно применять скалку, ведь случай критический).
— Несколько метров коаксиального кабеля (зависимо от расстояния от окна до телека) сопротивлением в 70 5 Ом. Коаксиальный — это таковой кабель, в каком одна жила проходит снутри другой. Лучше, дабы на одном конце оного был штекер для подключения к телеку (так как конкретно туда подключается антенна из пивных банок).
Начинаем мастерить
Промойте банки. Сейчас прикрепите к каждой из них свою жилу кабеля. Делать это желательно паяльничком, по другому ваша антенна из пивных банок будет давать помехи. Но если паяльничка вблизи нет, то можно просто зажать провода в надрезах на крышках банок. Сейчас разместите емкости на расстоянии семидесяти 5 мм между краями. Примотайте к вашему каркасу изолентой. Провод также лучше примотать к каркасу, дабы он не оторвался в самый неподходящий момент. Если на другом конце кабеля нет штекера, приделайте его. Подключите к телеку. Вуаля! Самодельная антенна из пивных банок готова и работает!
Функционирование устройства
Банки будут ловить спутниковый (!) сигнал в неплохом спектре частот. В черте городка количество получаемых каналов будет довольно велико. Главное — успешно расположить антенну, а это итог многочасовых обходов квартиры с антенной и взбирания на все шкафы. Для удобства крепления можно расположить емкости на древесной вешалке. Кстати, как антенна для радио устройство работать не будет.
Незначительно истории
Эта конструкция была открыта донецкими радиотехниками. В один прекрасный момент они увидели, что по релейной полосы Киев-Ростов ведутся передачи русских каналов. При этом ранее по ней передавались только пробные шумовые сигналы. И антенну для отлова этих сигналов сделали, возможно, из того, чего было в достатке в лаборатории — из пустых пивных банок. Так и появился этот простой устройство.
Почему это работает
Вопрос о причинах работы так незамудреной конструкции зададут многие. Неуж-то радиотехника — это так просто? Тогда почему в телеке применяется куча малеханьких и непонятных деталей, в то время как антенна из пивных банок работает так отлично? По сути все не так обыденно. Сущность в успешном совпадении отысканных в той судьбоносной лаборатории банок и кабеля, когда сопротивление в 75 Ом пришлось на банки в 0,75 л.. И безупречное расстояние между банками было подобрано в 0,075 метра. Здесь вступают в действие законы индукции и взаимодействия материала с электромагнитными колебаниями.
В общем, пользуйтесь! Сейчас можно тихо поглядеть футбол, не опасаясь случайностей!
