Для принятия бесплатного эфирного цифрового телевещания подойдет хоть какой приемник дециметровых волн, на вещательное качество сигнала можно воздействовать кропотливым выбором антенны . Если механизм работы телевизионной антенны понятен, и вы любите экспериментировать, также сберегать, то лучше выполнить её своими руками. Почти всегда для самостоятельной разработки выбирают пассивный тип антенн, так как эти устройства не содержат в себе сложных технических устройств. Но отсутствие микросхем и другой электроники не относится к активным видам улавливателей телесигнала. Независимо от того какую по технологии приемную антенну вы приняли решение сделать из подручных материалов, поначалу нужно самому узнать как она работает.
Устройство и физические механизмы работы антенн
Эфирный ТВ сигнал на расстояние до 60 км., передается электромагнитной волной синусоидальной формы с высочайшей частотой в дециметровом спектре, и принимается цифровой антенной.
Считывающие усы вызывают напряжение V на сердечнике антенны при протекание в них электромагнитной волны. Синусоида делится на 2 полупериода, в итоге чего полуволны сформировывают разность потенциалов с различными знаками.

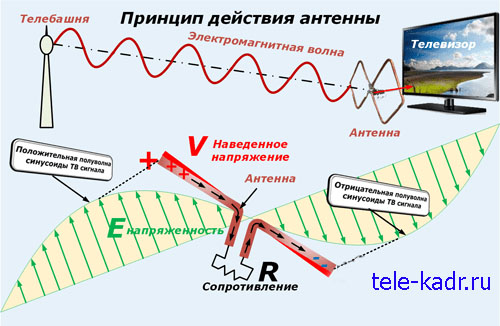

Механизм работы цифровой антенны
Воздействие вызванного напряжения, в замкнутом приемном контуре приводит к прохождению в нем электрического тока, из входного сигнала с сопротивлением R. Усиленный и обработанный импульс в радиоканале DVB-T2 телека , транслируется на экране в формате 16:9 видеосигналом со звуком.
Как верно поставить антенну
Источниками передающими энергию в электромагнитной волне выступают фотоны.
Движение заряженных частиц по хоть какой проводящей поверхности выделяет электромагнитные волны. Эти колебания всегда 2-ух синусоидальных видов:
- Магнитное;
- Электрическое.
Они всегда перпендикулярны друг дружке. Когда электрическая волна параллельна горизонту, а магнитная размещена вертикально, то волна считается горизонтальной поляризации. Соответственно в другом случае волна вертикальной поляризации.

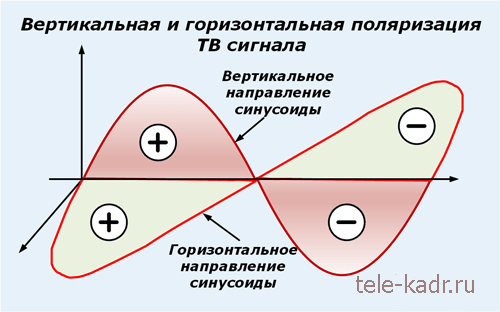

Схема вертикальной и горизонтальной поляризации телевизионного сигнала
Таким макаром размещение несимметричного вибратора транслирующего телевизионный сигнал впрямую оказывает влияние на поляризацию волны. В применении вертикально расположенный передатчик — вертикальная поляризация, горизонтально — горизонтальная поляризация. В Русской зоне охвата цифрового телевидения принято применять конкретно горизонтальную поляризацию. Так как естественные и промышленные преграды создающие трудности прохождению сигнала в большинстве случаев размещены вертикально. Потому на вопрос: как верно поставить антенну? Ответ: горизонтально. Антенна своими руками создается беря во внимание данный факт.
Как верно поставить антенну
Требования к конструкции телевизионных антенн
Механизм работы телевизионной антенны ставит определенные условия на её структуру при разработке, в особенности во время самостоятельного выполнения:
Расчет антенны своими руками
Базисной физической величиной при самостоятельном расчете и создание цифровой ТВ антенны берется длина электромагнитной волны излучения. Так как она оказывает огромное воздействие на характеристики и работу телевизионного эфира . А соответственно от неё зависят конструкция и размеры антенны.
Выяснить F для любого региона Рф можно в разделе — Карта зоны покрытия цифрового телевидения . Дальше высчитываем амплитуду А приобретенной волны — λ / 4, и используем итог для того дабы выполнить правильное приемное устройство.
Как выполнить сильную антенну своими руками
Из любого металла проводящего электричество делаем 2 ромба и соединяем их углами, а за ними крепится отражатель, для того дабы избавиться от помех.
Наилучший метал для антенны Харченко своими руками — это проволока из меди либо алюминия размерами 3 — 6 мм в поперечнике.
Для присоединения цифровой антенны и получения сигнала на цифровом телеке нужен коаксиальный кабель подходящих размеров.

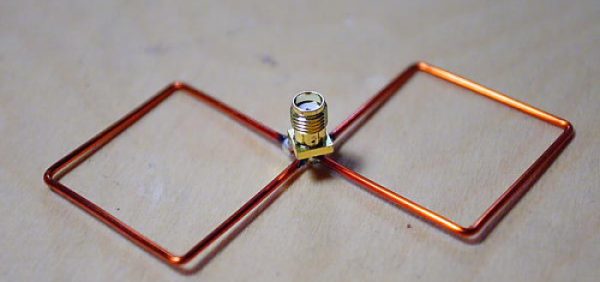

Антенна Харченко своими руками
Как выполнить антенну из кабеля своими руками
Мысль облегченной структуры самодельной антенны без применения меди и алюминия приглянуться стремящимся выполнить план в домашних критериях. Для этого будет нужно материал который можно отыскать дома либо в гараже и коаксиальный кабель.
На кабеле метражом 550 мм убрать диэлектрическую защиту с обоих концов и смотать оплетку в одно целое. Сложить кабель в круг либо ромб и зафиксировать на фанере проволокой либо склейкой лентой, промежуток между обнаженными кусочками провода должен составлять 3 см. Согласующая структура также делается из коаксиального кабеля размером 180 см. в виде подковы. На один конец высадить штекер, а 2-ой высвободить от диэлектрика до центральной жилы и оплетки. Соединить кольцо и согласующее устройство присоединив кабель идущий к самодельной антенне от телека. Штекер в радиоканал и автонастройку на телеприемнике.

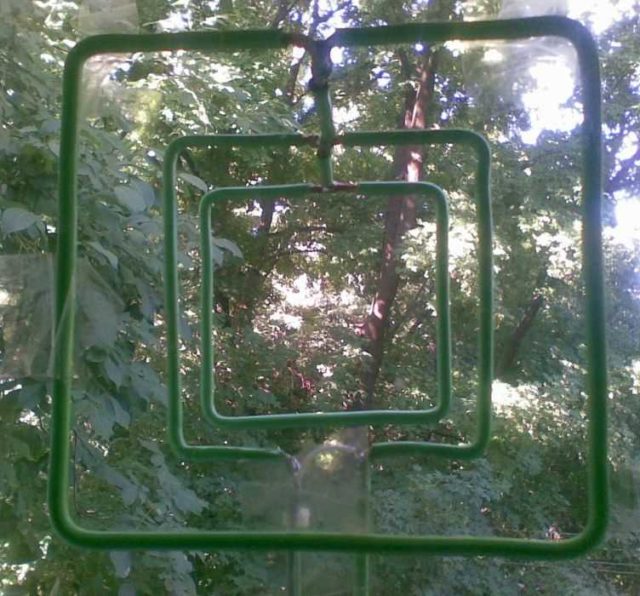

Как выполнить квадратную антенну своими руками
В квадратной антенне узкополосный принцип, она применяется если ловить нужно очень тихий, глухой сигнал. Также выручает в случаях, когда тихий сигнал «перебивается» сильным. Из-за узкополосности — нужна более меткое определение цели с исходящим сигналом. Квадратное устройство подойдет для принятия цифрового ТВ обоих мультиплексов.

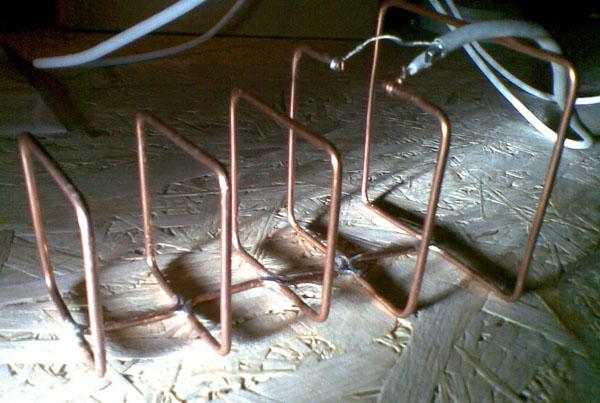

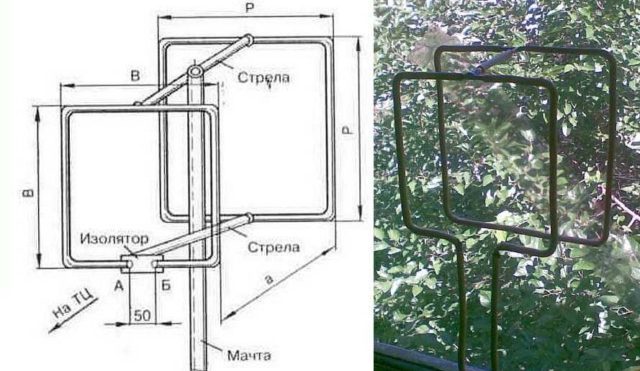

Антенна состоящая из нескольких квадратов
По необходимости делают и больше рам — для твердого приема
Схема антенны
От схемы к результату
Готовая антенна
Усугублять работу антенны покраской либо другой изоляцией нет необходимости. Это осуществимо только около передающего центра.
Как избрать телевизионную антенну
В большинстве городов «рога» антенны над телеком (как и шаманские деяния по её настройке) издавна стали достоянием истории – кабельное телевидение фактически стопроцентно вытеснило эфирное вещание. Но вот в загородные дома и, в особенности, в дачные поселки цивилизация просочилась еще не всюду, а телек поглядеть охото. Ну и городов, еще не попавших в сеть кабельного ТВ, на карте Рф хватает. И тут телевизионные антенны все еще животрепещущи.
Но условия приема телевизионного сигнала всюду различные – с 1-го места башню телецентра можно рассмотреть невооруженным глазом, с другого – до нее 10-ки км. Антенны во всех этих случаях потребуются различные. И, дабы покупка не разочаровала, следует узнать условия приема в месте установки антенны, обусловиться с её чертами и только после чего идти в магазин.

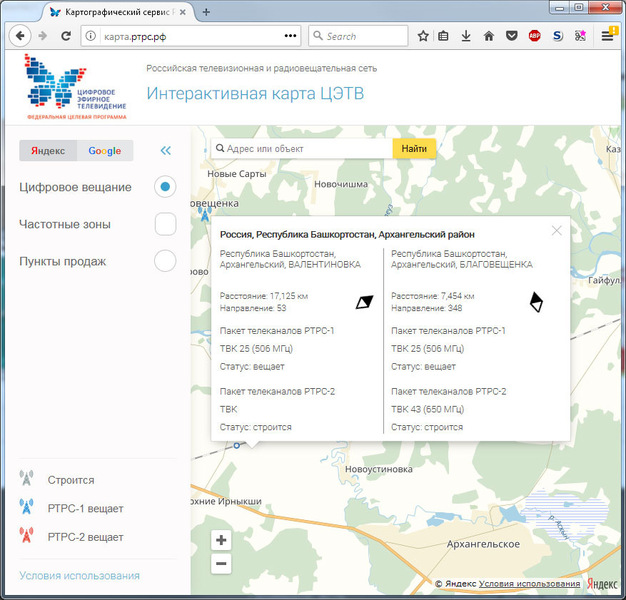

Как узнать условия приема? Отлично, если телецентр и его передающую вышку видно из окна – тогда вопрос отпадает. А если до телецентра несколько 10-ов км – как тогда найти, в каком направлении и как далековато находится наиблежайшая вышка ретранслятора? Это можно выполнить при помощи интерактивной карты цифрового эфирного телевещания на веб-сайте русской телевизионной радиовещательной сети. Следует только избрать на карте свой регион и приблизить его до подходящего масштаба. На карте отмечены как действующие, так и строящиеся вышки. Не считая того, можно просто щелкнуть указателем мыши в подходящую точку на карте и в отдельном окне будет выведены расстояние и направление до ближайших вышек – как действующих, так и строящихся.
Свойства телевизионных антенн.
Размещениебывает комнатным и внешним.

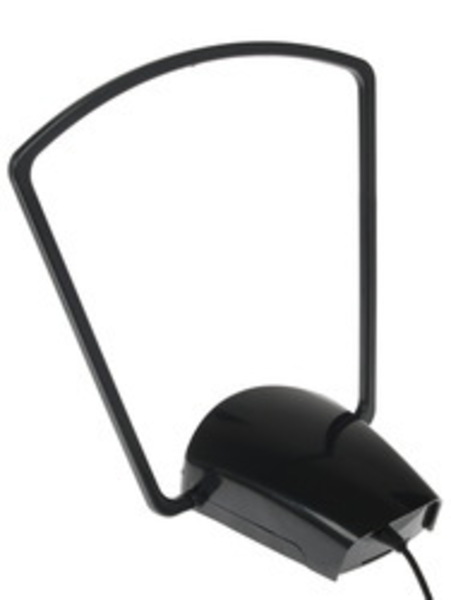

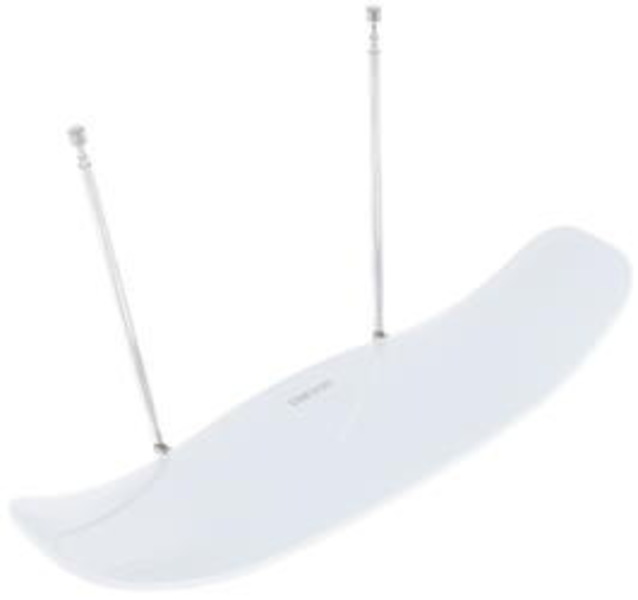

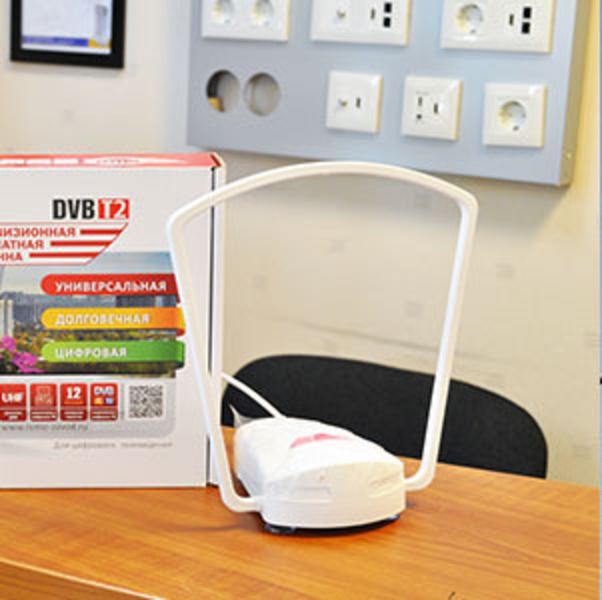

Комнатные, Как видно из наименования, инсталлируются снутри помещения, обычно, в конкретной близости к телеку. Бесспорным достоинством комнатных антенн является простота их установки – практически, большая часть комнатных антенн довольно легко подсоединить к телеку и на этом установка антенны завершается. Настраивать комнатные антенны тоже намного проще в силу того, что качество «картинки» можно выслеживать без помощи других конкретно в процессе опции. Недочетом комнатной антенны будет то, что, по сопоставлению с аналогичной по чертам внешней антенной, комнатная гарантированно обеспечит худшее качество «картинки». Практически, надежды на неплохой прием с комнатной антенны можно только там, где уровень телевизионного сигнала довольно высочайший. Это местность в конкретной близости к телевышке (3-15 км от неё, зависимо от мощности передатчика) и точки, находящиеся с этой вышкой в критериях прямой видимости.
Если вы не убеждены, что ваш телек находится в зоне уверенного приема, но, по каким-то причинам не сможете установить внешную антенну, покупайте комнатную антенну с активным усилением и пытайтесь обращать её в сторону наиблежайшей телевышки, в эталоне, через окно, направленное в подобающую сторону.

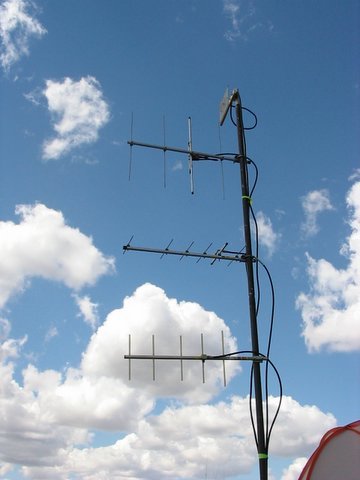

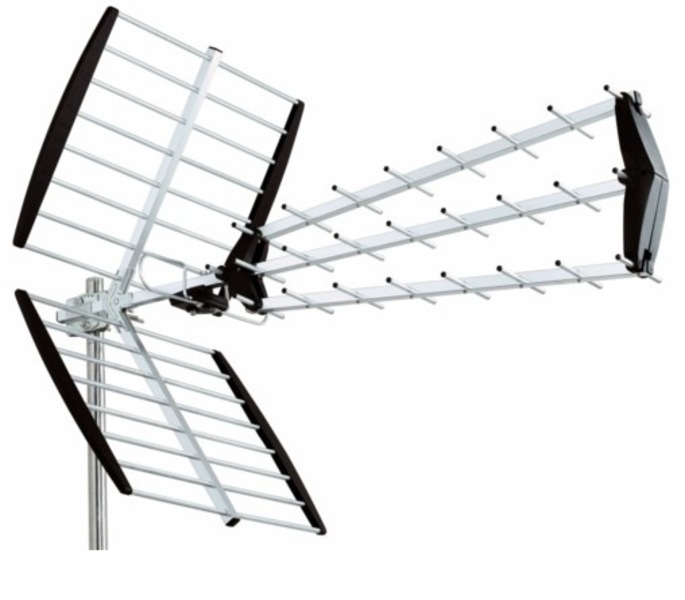

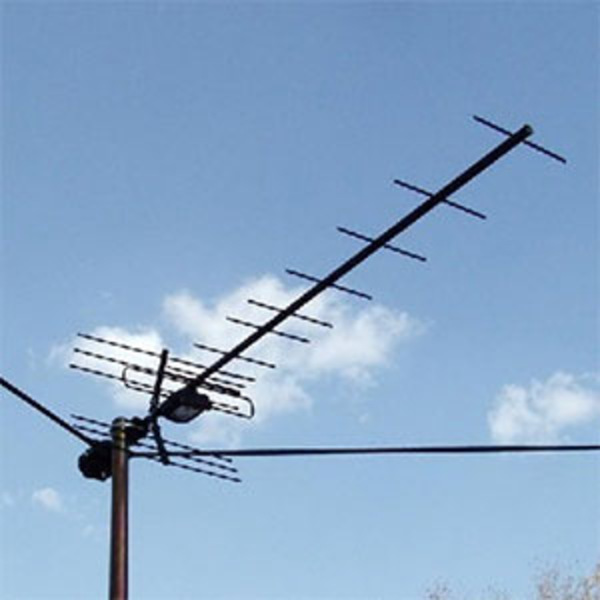

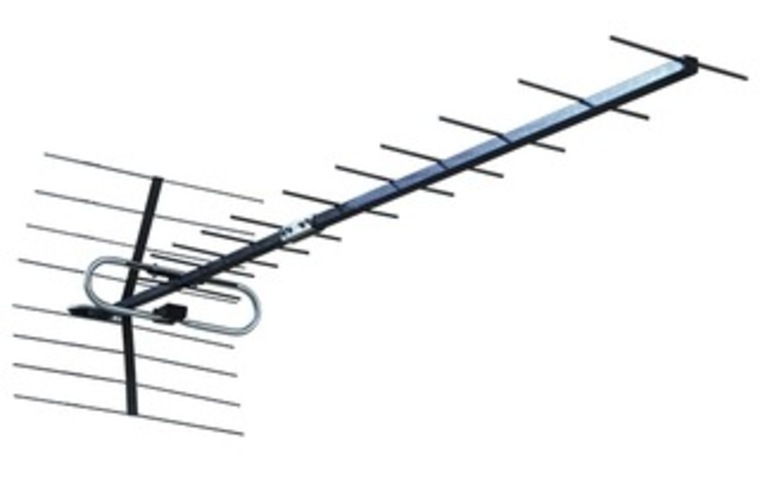

Внешние антенны имеют больше шансов принять слабенький сигнал от дальной телевышки. Для установки в пригородном доме либо на даче, в удаленной от телевышки местности, следует выбирать конкретно внешную антенну. Установка таких антенн востребует некоторых усилий и для её опции будет нужно ассистент, но все издержки с лихвой окупятся качеством «картинки», которое ни одна комнатная антенна не будет в состоянии обеспечить. При установке внешней антенны не запамятовывайте о значимости правильной высоты установки антенны – нередко качество сигнала можно существенно сделать лучше, подняв антенну выше на метр-полтора.
Усилитель ТВ-сигнала может быть нужен, если антенна не располагается в месте уверенного приема. Это может быть при:
— большой удаленности телека от передающей антенны телецентра либо от ТВ-ретранслятора;
— наличии на полосы между телевышкой и телеком высотных построек и сооружений;
— наличии на полосы между телевышкой и телеком производственных площадок, электроподстанций и других объектов, излучающих электромагнитные помехи;
— расположении телека в низине либо за складками местности, препятствующими распространению электромагнитных волн.
Усиление может быть пассивным (наружное питание отсутствует) – тогда антенна увеличивает сигнал только за счет собственной конструкции. При отсутствии наружного питания способности антенны по усилению сигнала ограничены, но это не всегда является недочетом – активный усилитель привносит в сигнал собственные шумы, которые могут приметно воздействовать на качество «картинки». Потому выбирать антенну с активным усилением следует только в этом случае, если пассивного усиления сигнала недостаточно для получения высококачественной "рисунки".

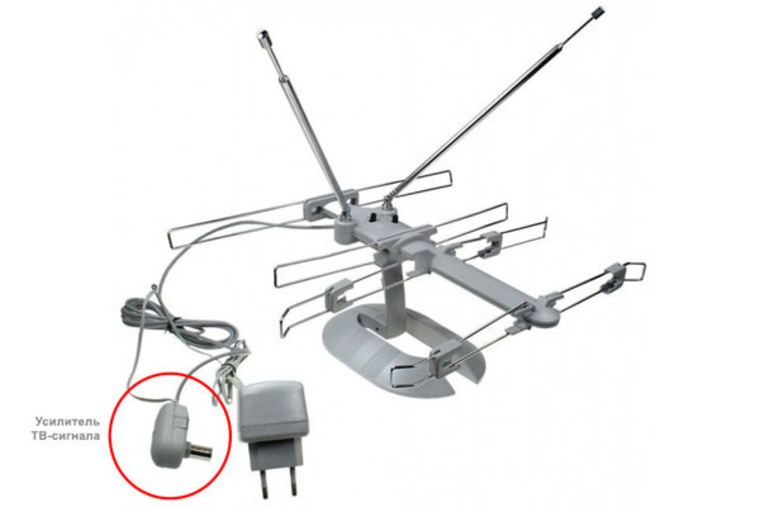

Активное усиление предугадывает наличие в комплекте антенны отдельного электронного устройства – усилителя ТВ-сигнала. Такое устройство просит наружного питания – от собственного блока питания либо от другого источника (все большее распространение получают модели, подключаемые к порту USB, благо USB сейчас оснащается большая часть современных телевизоров). Для мест, сильно удаленных от телевышки, покупка антенны с активным усилителем возможно окажется единственным методом получения хоть какого-то изображения на дисплее. Но и в местах уверенного приема покупка активной антенны может быть оправданной – если планируется подключение к антенне нескольких телевизоров либо длина кабеля от антенны до телека велика – 10 метров и поболее.
Как было обозначено выше, хоть какой активный усилитель привносит в сигнал собственные шумы, возникающие при работе полупроводниковых частей. К огорчению, соотношение сигнал/шум для антенного усилителя производителем антенны указывается очень изредка, потому выбирать активную антенну, ориентируясь на этот параметр, получится навряд ли. Потому, дабы избежать покупки антенны с усилителем на низкокачественных компонентах, следует ориентироваться на узнаваемых испытанных изготовителей и воздерживаться от покупки самых дешевеньких моделей.
Усиление сигнала определяет способность антенны усиливать слабенький сигнал. Усиление измеряется в децибелах — чем выше уровень усиления, тем паче слабенький сигнал антенна сумеет усилить.
Усиление каждой антенны появляется из собственного (пассивного) и активного, приобретенное при помощи усилителя. Если собственное усиление антенны не много (предпосылкой могут быть обычная конструкция либо плохая сборка), то наличие в комплекте массивного усилителя делу не поможет – да, сигнал на выходе будет сильный, но зашумленный. Потому не стоит гнаться за наивысшими величинами коэффициента усиления – конструкция и размещение антенны имеют не наименьшую значимость. Не считая того, производители нередко идут на хитрости и даже на прямой обман, указывая на упаковке коэффициент усиления не соответственный реальности.

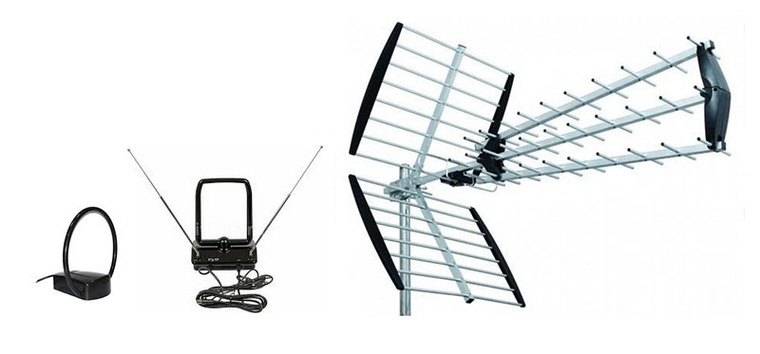

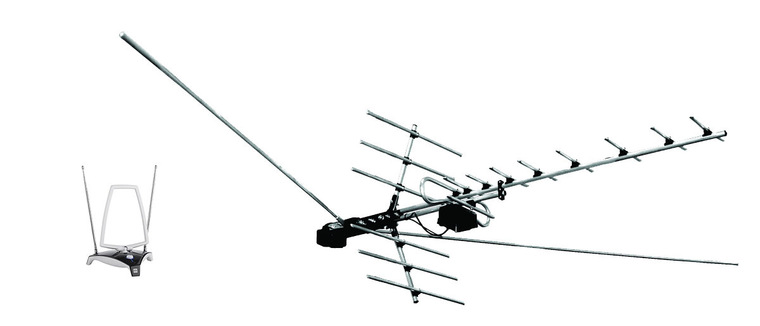

Обе эти антенны имеют заявленную мощность усиления 35 дБ
Не стоит рассчитывать, что доступная антенна с заявленным усилением 35 дБ даст тот же эффект, что и дорогостоящая внешняя антенна сложной конструкции, с коэффициентом усиления те же 35 дБ.
Так же следует подразумевать, что зоне уверенного приема сигнала чрезмерное усиление может навредить. Потому, если вы приобретаете антенну с усилением выше среднего (от 10-15 дБ), выбирайте модели с регулировкой коэффициента усиления. По другому, в случае переусиления сигнала, телек может вообщем отрешиться что-либо демонстрировать.
Прием сигнала антенной может выполняться как на хоть какой частоте вещания, так и исключительно в одном-двух спектрах.
Прием в FM-диапазоне применительно к антенне значит, что она может быть применена для приема и прослушивания через телек радиостанций, работающих в этом спектре (88-108 Мгц).
Для передачи телевизионного сигнала применяются метровые (VHF) и дециметровые (UHF) волны. Вещание аналогового эфирного телевидения делается по обоим спектрам: 1-12 каналы по спектру VHF (47-160 МГц), 21-60 каналы по спектру UHF (470 -862 МГц). Таким макаром, для приема аналоговых каналов нужно, дабы антенна работала в обоих спектрах. Другое дело, что в Рф с 2018 года запланировано прекращение вещания аналогового телевидения. Цифровое телевидение эталона DVB-T2 остается на местности Рф единственным видом эфирного телевидения, а вещание его делается в дециметровом спектре (UHF). Потому не стоит гнаться за поддержкой спектра VHF – вероятнее всего, надобность в поддержке этого спектра в последнее время пропадет. И уж точно следует отрешиться от покупки антенны, поддерживающей только этот спектр.

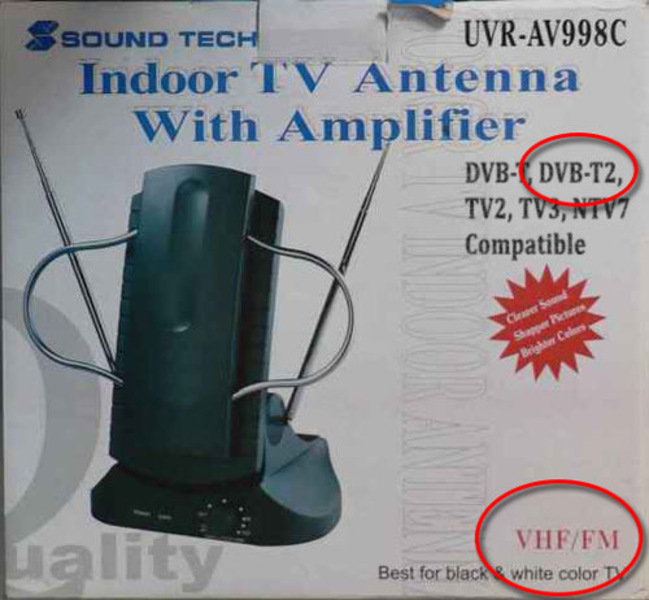

"Не веруй очам своим"
Раздельно необходимо подчеркнуть так именуемую «поддержку DVB-T2». Применительно к антенне эта фраза особенного смысла не имеет – если антенна работает в спектре UHF, то принимать цифровой сигнал DVB-T2 она будет. Если же антенна в этом спектре не работает, то поддержки DVB-T2 не будет, что бы ни было написано на коробке. И уж однозначно антенна «с поддержкой DVB-T2» не способна обеспечить проигрывание цифрового телевидения на древнем телеке, не имеющем тюнера DVB-T2. Если ваш телек не обеспечивает прием цифрового телевидения, не считая антенны для вас будет нужно приставка для цифрового телевидения.
Варианты выбора.
Если ваш телек размещен в конкретной близости от телевышки, и вы убеждены в мощности имеющегося ТВ-сигнала, выбирайте ординарную пассивную комнатную антенну по стоимости от 240 до 1150 рублей.
Если уровень ТВ-сигнала в месте размещение телека невысок, но у вас нет способности установить внешную антенну, выбирайте комнатную антенну с усилителем. Такая будет стоить 300-3000 рублей, но не стоит выбирать модели из нижнего ценового спектра – низкокачественный усилитель может навредить больше, чем его отсутствие.
Если вы собираетесь подключить к антенне несколько телевизоров либо длина антенного кабеля выходит очень большой, для вас будет нужно антенна с активным усилителем. Они стоят 400-3000 рублей, но брать самые дешевенькие снова же не стоит. Не считая того, нелишне будет направить внимание на конструкцию антенны – отлично, если собственное усиление антенны будет довольно огромным.
Если ваш телек размещен на большенном удалении от наиблежайшей вышки либо в неблагоприятном для приема ТВ-сигнала месте, для вас будет нужно внешняя антенна. Такие можно приобрести по стоимости от 670 до 2300 рублей.
